1. El documento describe la configuración inicial y operación básica de un switch, incluyendo encendido, LEDs, modos de comando y configuración por defecto. 2. Explica cómo configurar parámetros como nombre de host, contraseñas, dirección IP y VLANs. 3. Resalta la importancia de realizar copias de seguridad de la configuración y el IOS del switch.

1. CONFIGURACION DE
SWITCHES

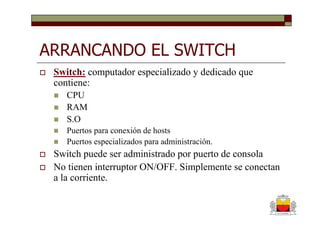

2. ARRANCANDO EL SWITCH
Switch: computador especializado y dedicado que
contiene:
CPU
RAM
S.O
Puertos para conexión de hosts
Puertos especializados para administración.
Switch puede ser administrado por puerto de consola
No tienen interruptor ON/OFF. Simplemente se conectan
a la corriente.

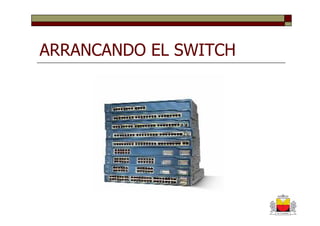

3. ARRANCANDO EL SWITCH

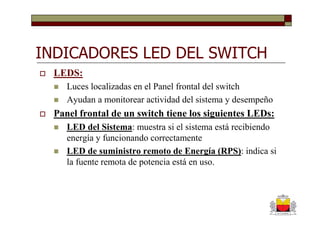

4. INDICADORES LED DEL SWITCH
LEDS:
Luces localizadas en el Panel frontal del switch
Ayudan a monitorear actividad del sistema y desempeño
Panel frontal de un switch tiene los siguientes LEDs:
LED del Sistema: muestra si el sistema está recibiendo
energía y funcionando correctamente
LED de suministro remoto de Energía (RPS): indica si
la fuente remota de potencia está en uso.

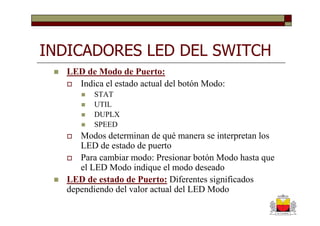

5. INDICADORES LED DEL SWITCH
LED de Modo de Puerto:
Indica el estado actual del botón Modo:
STAT
UTIL
DUPLX
SPEED
Modos determinan de qué manera se interpretan los
LED de estado de puerto
Para cambiar modo: Presionar botón Modo hasta que
el LED Modo indique el modo deseado
LED de estado de Puerto: Diferentes significados
dependiendo del valor actual del LED Modo

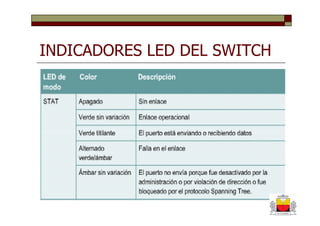

6. INDICADORES LED DEL SWITCH

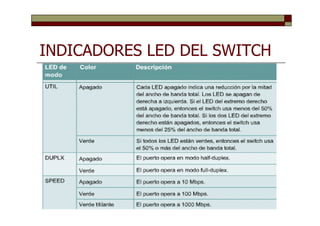

7. INDICADORES LED DEL SWITCH

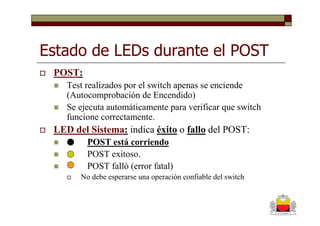

8. Estado de LEDs durante el POST
POST:
Test realizados por el switch apenas se enciende
(Autocomprobación de Encendido)
Se ejecuta automáticamente para verificar que switch
funcione correctamente.
LED del Sistema: indica éxito o fallo del POST:
POST está corriendo
POST exitoso.
POST falló (error fatal)
No debe esperarse una operación confiable del switch

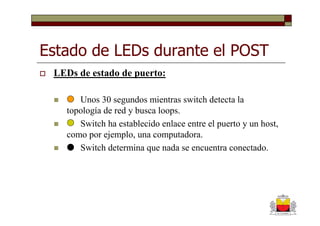

9. Estado de LEDs durante el POST
LEDs de estado de puerto:
Unos 30 segundos mientras switch detecta la
topología de red y busca loops.
Switch ha establecido enlace entre el puerto y un host,
como por ejemplo, una computadora.
Switch determina que nada se encuentra conectado.

10. Arranque del switch
Establecer sesión de Comunicación para configurar o
chequear el estado del switch.
Use cable rollover para conectar el puerto de consola del
switch al puerto COM del computador

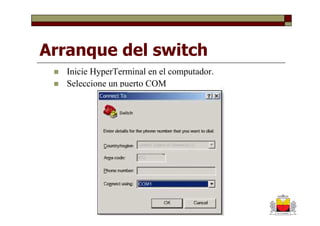

11. Arranque del switch
Inicie HyperTerminal en el computador.
Seleccione un puerto COM

12. Arranque del switch

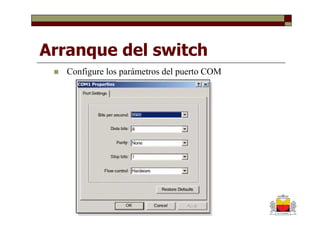

Configure los parámetros del puerto COM

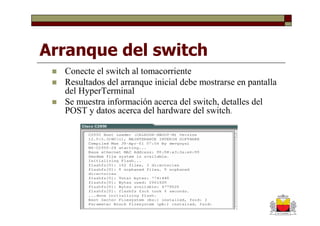

13. Arranque del switch
Conecte el switch al tomacorriente
Resultados del arranque inicial debe mostrarse en pantalla
del HyperTerminal
Se muestra información acerca del switch, detalles del
POST y datos acerca del hardware del switch.

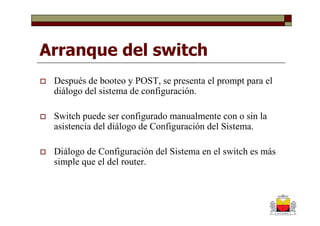

14. Arranque del switch
Después de booteo y POST, se presenta el prompt para el
diálogo del sistema de configuración.
Switch puede ser configurado manualmente con o sin la
asistencia del diálogo de Configuración del Sistema.
Diálogo de Configuración del Sistema en el switch es más
simple que el del router.

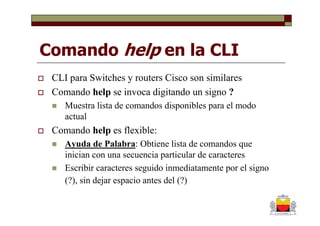

15. Comando help en la CLI
CLI para Switches y routers Cisco son similares
Comando help se invoca digitando un signo ?
Muestra lista de comandos disponibles para el modo
actual
Comando help es flexible:
Ayuda de Palabra: Obtiene lista de comandos que
inician con una secuencia particular de caracteres
Escribir caracteres seguido inmediatamente por el signo
(?), sin dejar espacio antes del (?)

16. Comando help en la CLI
Ayuda de Sintaxis de Comandos: Lista palabras
claves o argumentos asociados con un comando
Digitar una o más palabras asociadas con el
comando, seguido por un espacio y luego el signo
?

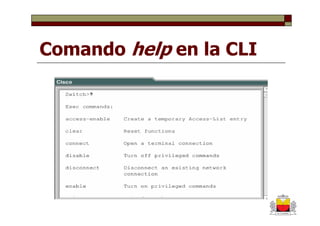

17. Comando help en la CLI

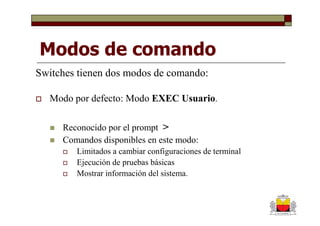

18. Modos de comando
Switches tienen dos modos de comando:
Modo por defecto: Modo EXEC Usuario.
Reconocido por el prompt >
Comandos disponibles en este modo:
Limitados a cambiar configuraciones de terminal
Ejecución de pruebas básicas
Mostrar información del sistema.

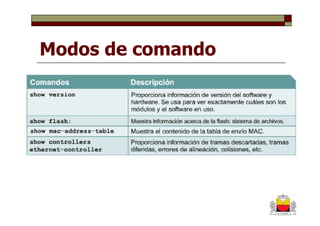

19. Modos de comando

20. Modos de comando

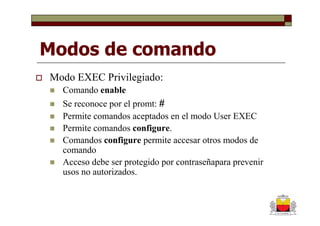

Modo EXEC Privilegiado:
Comando enable
Se reconoce por el promt: #
Permite comandos aceptados en el modo User EXEC
Permite comandos configure.
Comandos configure permite accesar otros modos de
comando
Acceso debe ser protegido por contraseñapara prevenir
usos no autorizados.

21. CONFIGURACION
DEL SWITCH

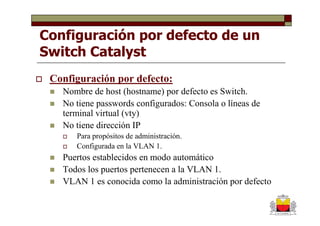

22. Configuración por defecto de un
Switch Catalyst
Configuración por defecto:
Nombre de host (hostname) por defecto es Switch.
No tiene passwords configurados: Consola o líneas de
terminal virtual (vty)
No tiene dirección IP
Para propósitos de administración.
Configurada en la VLAN 1.
Puertos establecidos en modo automático
Todos los puertos pertenecen a la VLAN 1.
VLAN 1 es conocida como la administración por defecto

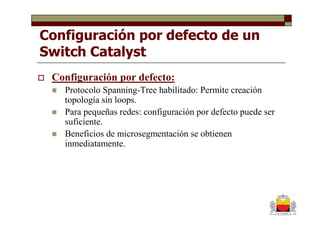

23. Configuración por defecto de un
Switch Catalyst
Configuración por defecto:
Protocolo Spanning-Tree habilitado: Permite creación
topología sin loops.
Para pequeñas redes: configuración por defecto puede ser
suficiente.
Beneficios de microsegmentación se obtienen
inmediatamente.

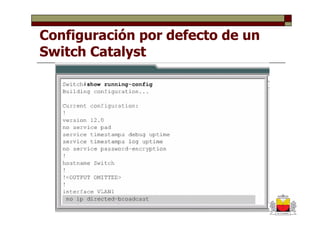

24. Configuración por defecto de un
Switch Catalyst

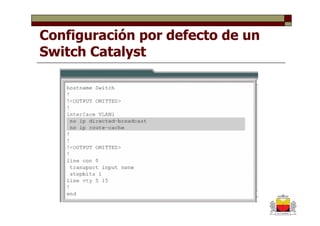

25. Configuración por defecto de un
Switch Catalyst

26. Configuración por defecto de un
Switch Catalyst

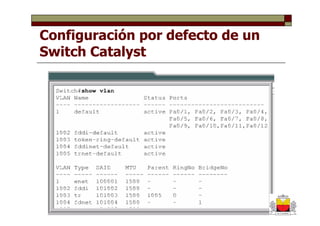

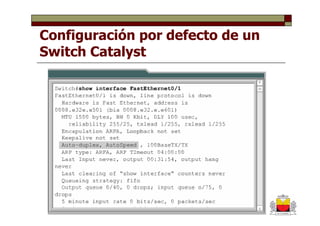

27. Configuración por defecto de un
Switch Catalyst

28. Configuración por defecto de un

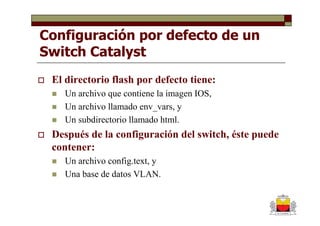

Switch Catalyst
El directorio flash por defecto tiene:
Un archivo que contiene la imagen IOS,
Un archivo llamado env_vars, y
Un subdirectorio llamado html.
Después de la configuración del switch, éste puede
contener:
Un archivo config.text, y
Una base de datos VLAN.

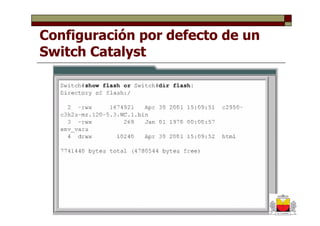

29. Configuración por defecto de un
Switch Catalyst

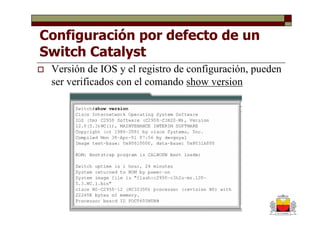

30. Configuración por defecto de un
Switch Catalyst
Versión de IOS y el registro de configuración, pueden
ser verificados con el comando show version

31. Configuración del switch
Configuración del Switch: debe realizarse desde el modo
EXEC privilegiado.
Pasos para eliminar una configuración existente:
Eliminar información de VLAN actual: borre el archivo
denominado vlan.dat, del directorio flash:
switch# delete flash:vlan.dat
Borre archivo de configuración de respaldo:
switch# erase startup-config
Reinicie el switch:
switch# reload

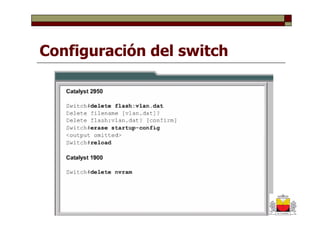

32. Configuración del switch

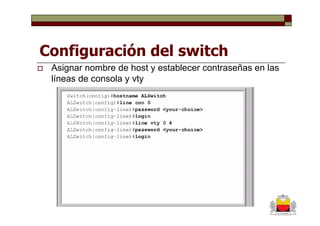

33. Configuración del switch
Asignar nombre de host y establecer contraseñas en las
líneas de consola y vty

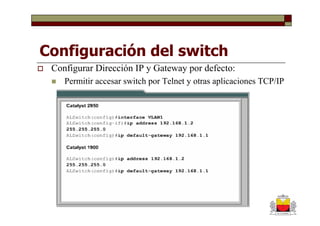

34. Configuración del switch
Configurar Dirección IP y Gateway por defecto:
Permitir accesar switch por Telnet y otras aplicaciones TCP/IP

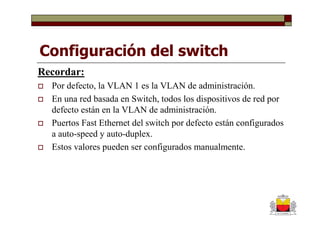

35. Configuración del switch
Recordar:
Por defecto, la VLAN 1 es la VLAN de administración.
En una red basada en Switch, todos los dispositivos de red por
defecto están en la VLAN de administración.
Puertos Fast Ethernet del switch por defecto están configurados
a auto-speed y auto-duplex.
Estos valores pueden ser configurados manualmente.

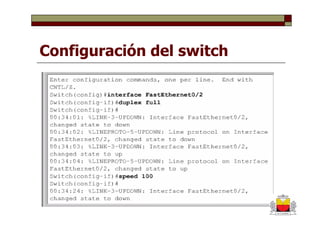

36. Configuración del switch

37. Configuración del switch
Alguno dispositivos de red proporcionan una interface web con
fines de configuración y administración.
Solo un switch que esté configurado con una dirección IP y un
gateway puede ser accesado por esta via.
Un web browser puede accesar este servicio usando la
dirección IP y el puerto 80, puerto por defecto para http
El servicio HTTP se puede activar o desactivar y se puede
elegir la dirección de puerto para el servicio.

38. Configuración del switch

39. Configuración del switch

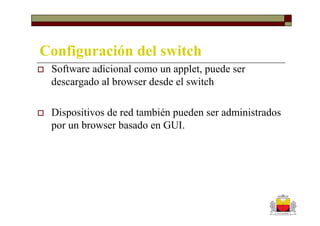

Software adicional como un applet, puede ser
descargado al browser desde el switch
Dispositivos de red también pueden ser administrados
por un browser basado en GUI.

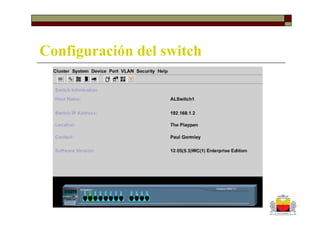

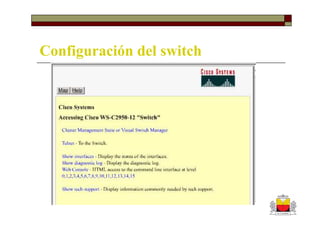

40. Configuración del switch

41. Configuración del switch

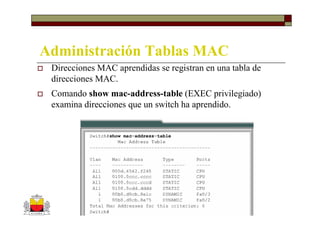

42. Administración Tablas MAC
Direcciones MAC aprendidas se registran en una tabla de
direcciones MAC.
Comando show mac-address-table (EXEC privilegiado)
examina direcciones que un switch ha aprendido.

43. Administración Tablas MAC

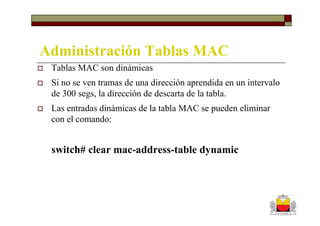

Tablas MAC son dinámicas
Si no se ven tramas de una dirección aprendida en un intervalo
de 300 segs, la dirección de descarta de la tabla.
Las entradas dinámicas de la tabla MAC se pueden eliminar
con el comando:
switch# clear mac-address-table dynamic

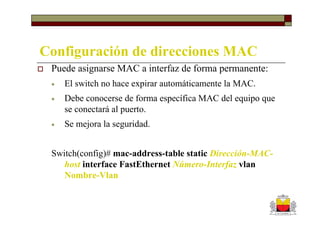

44. Configuración de direcciones MAC
Puede asignarse MAC a interfaz de forma permanente:
• El switch no hace expirar automáticamente la MAC.
• Debe conocerse de forma específica MAC del equipo que
se conectará al puerto.
• Se mejora la seguridad.
Switch(config)# mac-address-table static Dirección-MAC-
host interface FastEthernet Número-Interfaz vlan
Nombre-Vlan

45. Configuración de direcciones MAC
Para eliminar una MAC estática:
Switch(config)#no mac-address-table static mac-address of
host interface FastEthernet Ethernet number vlan vlan
name

46. Configuración de seguridad de puerto
Seguridad de la red: responsabilidad para administradores de
red.
Puertos de switches son posible punto de entrada a la red por
parte de usuarios no autorizados.
Switches ofrecen función de seguridad de puertos:
Posible limitar cantidad de direcciones que se pueden aprender
en una interfaz.
Switch se configura para realizar acción si ésta se supera.
Direcciones MAC seguras se pueden configurar de forma
estática: tarea compleja y con elevada tendencia a los errores.

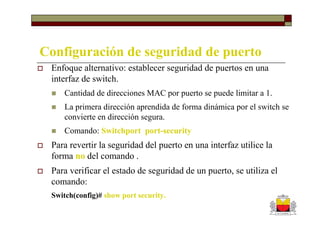

47. Configuración de seguridad de puerto
Enfoque alternativo: establecer seguridad de puertos en una
interfaz de switch.
Cantidad de direcciones MAC por puerto se puede limitar a 1.
La primera dirección aprendida de forma dinámica por el switch se
convierte en dirección segura.
Comando: Switchport port-security
Para revertir la seguridad del puerto en una interfaz utilice la
forma no del comando .
Para verificar el estado de seguridad de un puerto, se utiliza el
comando:
Switch(config)# show port security.

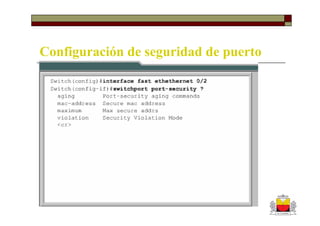

48. Configuración de seguridad de puerto

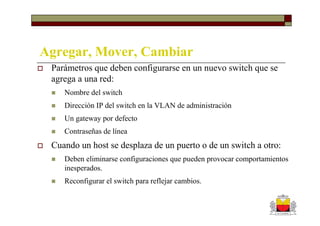

49. Agregar, Mover, Cambiar
Parámetros que deben configurarse en un nuevo switch que se
agrega a una red:
Nombre del switch
Dirección IP del switch en la VLAN de administración
Un gateway por defecto
Contraseñas de línea
Cuando un host se desplaza de un puerto o de un switch a otro:
Deben eliminarse configuraciones que pueden provocar comportamientos
inesperados.
Reconfigurar el switch para reflejar cambios.

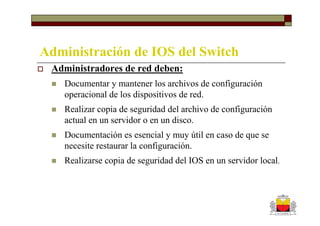

50. Administración de IOS del Switch
Administradores de red deben:
Documentar y mantener los archivos de configuración
operacional de los dispositivos de red.
Realizar copia de seguridad del archivo de configuración
actual en un servidor o en un disco.
Documentación es esencial y muy útil en caso de que se
necesite restaurar la configuración.
Realizarse copia de seguridad del IOS en un servidor local.
