10. MEMORIA DE CÁLCULO
ESTRUCTURAL
EQUIPAMIENTO PATIO DE RESIDUOS
PROPIEDAD Rol: 8500-86
Ruta CH-25 S/N, KM 4.50, servidumbre minera I-1850-2008.
SIERRA GORDA
REGIÓN DE ANTOFAGASTA

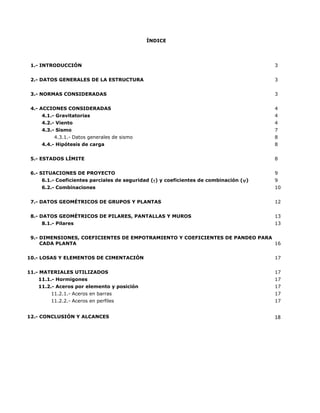

11. ÍNDICE
1.- INTRODUCCIÓN 3
2.- DATOS GENERALES DE LA ESTRUCTURA 3
3.- NORMAS CONSIDERADAS 3
4.- ACCIONES CONSIDERADAS 4
4.1.- Gravitatorias 4
4.2.- Viento 4
4.3.- Sismo 7

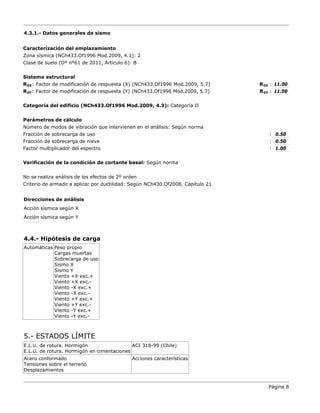

4.3.1.- Datos generales de sismo 8
4.4.- Hipótesis de carga 8
5.- ESTADOS LÍMITE 8

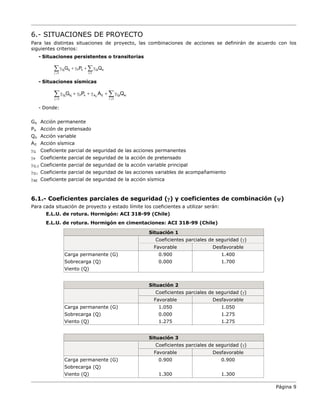

6.- SITUACIONES DE PROYECTO 9
6.1.- Coeficientes parciales de seguridad (γ) y coeficientes de combinación (ψ) 9
6.2.- Combinaciones 10

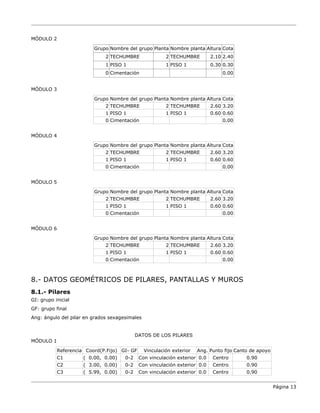

7.- DATOS GEOMÉTRICOS DE GRUPOS Y PLANTAS 12
8.- DATOS GEOMÉTRICOS DE PILARES, PANTALLAS Y MUROS 13
8.1.- Pilares 13
9.- DIMENSIONES, COEFICIENTES DE EMPOTRAMIENTO Y COEFICIENTES DE PANDEO PARA
CADA PLANTA 16
10.- LOSAS Y ELEMENTOS DE CIMENTACIÓN 17

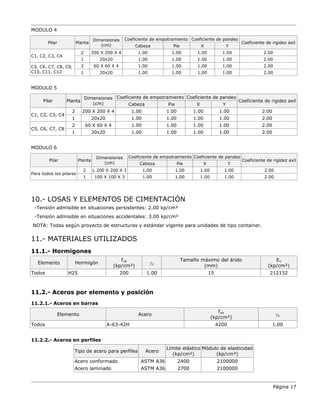

11.- MATERIALES UTILIZADOS 17
11.1.- Hormigones 17
11.2.- Aceros por elemento y posición 17
11.2.1.- Aceros en barras 17
11.2.2.- Aceros en perfiles 17

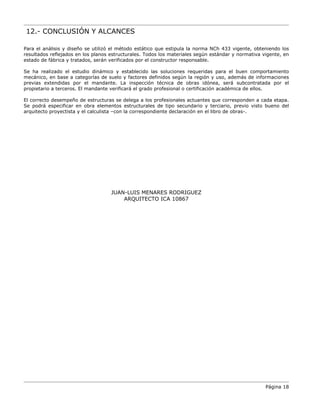

12.- CONCLUSIÓN Y ALCANCES 18

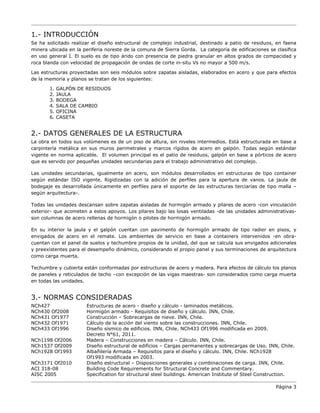

12. 1.- INTRODUCCIÓN
Se ha solicitado realizar el diseño estructural de complejo industrial, destinado a patio de residuos, en faena
minera ubicada en la periferia noreste de la comuna de Sierra Gorda. La categoría de edificaciones se clasifica
en uso general I. El suelo es de tipo árido con presencia de piedra granular en altos grados de compacidad y
roca blanda con velocidad de propagación de ondas de corte in-situ Vs no mayor a 500 m/s.
Las estructuras proyectadas son seis módulos sobre zapatas aisladas, elaborados en acero y que para efectos
de la memoria y planos se tratan de los siguientes:
1. GALPÓN DE RESIDUOS
2. JAULA
3. BODEGA
4. SALA DE CAMBIO
5. OFICINA
6. CASETA

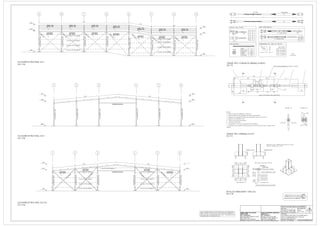

2.- DATOS GENERALES DE LA ESTRUCTURA
La obra en todos sus volúmenes es de un piso de altura, sin niveles intermedios. Está estructurada en base a
carpintería metálica en sus muros perimetrales y marcos rígidos de acero en galpón. Todas según estándar
vigente en norma aplicable. El volumen principal es el patio de residuos, galpón en base a pórticos de acero
que es servido por pequeñas unidades secundarias para el trabajo administrativo del complejo.
Las unidades secundarias, igualmente en acero, son módulos desarrollados en estructuras de tipo container
según estándar ISO vigente. Rigidizadas con la adición de perfiles para la apertura de vanos. La jaula de
bodegaje es desarrollada únicamente en perfiles para el soporte de las estructuras terciarias de tipo malla –
según arquitectura-.
Todas las unidades descansan sobre zapatas aisladas de hormigón armado y pilares de acero -con vinculación
exterior- que acometen a estos apoyos. Los pilares bajo las losas ventiladas -de las unidades administrativas-
son columnas de acero rellenas de hormigón o pilotes de hormigón armado.
En su interior la jaula y el galpón cuentan con pavimento de hormigón armado de tipo radier en pisos, y
envigados de acero en el remate. Los ambientes de servicio en base a containers intervenidos -en obra-
cuentan con el panel de suelos y techumbre propios de la unidad, del que se calcula sus envigados adicionales
y preexistentes para el desempeño dinámico, considerando el propio panel y sus terminaciones de arquitectura
como carga muerta.
Techumbre y cubierta están conformadas por estructuras de acero y madera. Para efectos de cálculo los planos
de paneles y reticulados de techo –con excepción de las vigas maestras- son considerados como carga muerta
en todas las unidades.
3.- NORMAS CONSIDERADAS
NCh427 Estructuras de acero - diseño y cálculo - laminados metálicos.
NCh430 Of2008 Hormigón armado - Requisitos de diseño y cálculo. INN, Chile.
NCh431 Of1977 Construcción – Sobrecargas de nieve. INN, Chile.
NCh432 Of1971 Cálculo de la acción del viento sobre las construcciones. INN, Chile.
NCh433 Of1996 Diseño sísmico de edificios. INN, Chile. NCh433 Of1996 modificada en 2009.
Decreto N°61, 2011.
NCh1198 Of2006 Madera – Construcciones en madera – Cálculo. INN, Chile.
NCh1537 Of2009 Diseño estructural de edificios – Cargas permanentes y sobrecargas de Uso. INN, Chile.
NCh1928 Of1993 Albañilería Armada – Requisitos para el diseño y cálculo. INN, Chile. NCh1928
Of1993 modificada en 2003.
NCh3171 Of2010 Diseño estructural – Disposiciones generales y combinaciones de carga. INN, Chile.
ACI 318-08 Building Code Requirements for Structural Concrete and Commentary.
AISC 2005 Specification for structural steel buildings. American Institute of Steel Construction.
Página 3

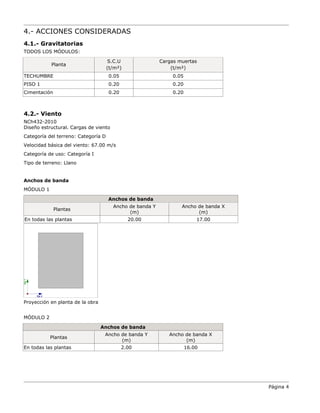

13. 4.- ACCIONES CONSIDERADAS
4.1.- Gravitatorias
TODOS LOS MÓDULOS:
Planta
S.C.U
(t/m²)
Cargas muertas
(t/m²)
TECHUMBRE 0.05 0.05
PISO 1 0.20 0.20
Cimentación 0.20 0.20
4.2.- Viento
NCh432-2010
Diseño estructural. Cargas de viento
Categoría del terreno: Categoría D
Velocidad básica del viento: 67.00 m/s
Categoría de uso: Categoría I
Tipo de terreno: Llano
Anchos de banda
MÓDULO 1
Anchos de banda
Plantas
Ancho de banda Y
(m)
Ancho de banda X
(m)
En todas las plantas 20.00 17.00
Proyección en planta de la obra
MÓDULO 2
Anchos de banda
Plantas
Ancho de banda Y
(m)
Ancho de banda X
(m)
En todas las plantas 2.00 16.00
Página 4
14. Proyección en planta de la obra

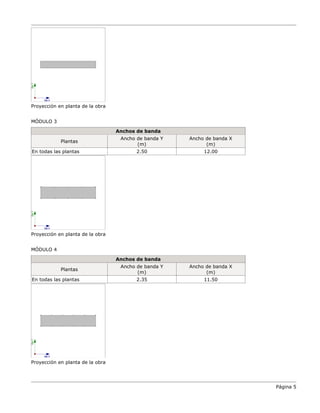

MÓDULO 3
Anchos de banda
Plantas
Ancho de banda Y
(m)
Ancho de banda X
(m)
En todas las plantas 2.50 12.00
Proyección en planta de la obra
MÓDULO 4
Anchos de banda
Plantas
Ancho de banda Y
(m)
Ancho de banda X
(m)
En todas las plantas 2.35 11.50
Proyección en planta de la obra
Página 5

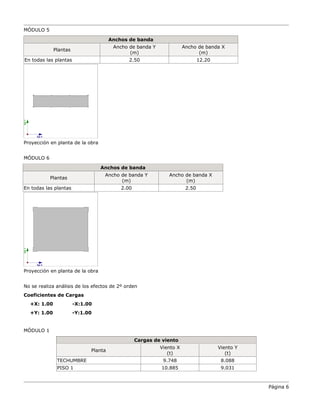

15. MÓDULO 5
Anchos de banda
Plantas
Ancho de banda Y
(m)
Ancho de banda X
(m)
En todas las plantas 2.50 12.20
Proyección en planta de la obra
MÓDULO 6
Anchos de banda
Plantas
Ancho de banda Y
(m)
Ancho de banda X
(m)
En todas las plantas 2.00 2.50
Proyección en planta de la obra
No se realiza análisis de los efectos de 2º orden
Coeficientes de Cargas
+X: 1.00 -X:1.00
+Y: 1.00 -Y:1.00
MÓDULO 1
Cargas de viento
Planta
Viento X
(t)
Viento Y
(t)
TECHUMBRE 9.748 8.088
PISO 1 10.885 9.031
Página 6

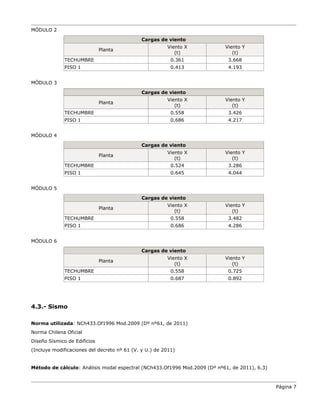

16. MÓDULO 2
Cargas de viento
Planta
Viento X
(t)
Viento Y
(t)
TECHUMBRE 0.361 3.668
PISO 1 0.413 4.193
MÓDULO 3
Cargas de viento
Planta
Viento X
(t)
Viento Y
(t)
TECHUMBRE 0.558 3.426
PISO 1 0.686 4.217
MÓDULO 4
Cargas de viento
Planta
Viento X
(t)
Viento Y
(t)
TECHUMBRE 0.524 3.286
PISO 1 0.645 4.044
MÓDULO 5
Cargas de viento
Planta
Viento X
(t)
Viento Y
(t)
TECHUMBRE 0.558 3.482
PISO 1 0.686 4.286
MÓDULO 6
Cargas de viento
Planta
Viento X
(t)
Viento Y
(t)
TECHUMBRE 0.558 0.725
PISO 1 0.687 0.892
4.3.- Sismo
Norma utilizada: NCh433.Of1996 Mod.2009 (Dº nº61, de 2011)
Norma Chilena Oficial
Diseño Sísmico de Edificios
(Incluye modificaciones del decreto nº 61 (V. y U.) de 2011)
Método de cálculo: Análisis modal espectral (NCh433.Of1996 Mod.2009 (Dº nº61, de 2011), 6.3)
Página 7
17. 4.3.1.- Datos generales de sismo
Caracterización del emplazamiento
Zona sísmica (NCh433.Of1996 Mod.2009, 4.1): 2
Clase de suelo (Dº nº61 de 2011, Artículo 6): B
Sistema estructural
R0X: Factor de modificación de respuesta (X) (NCh433.Of1996 Mod.2009, 5.7) R0X : 11.00
R0Y: Factor de modificación de respuesta (Y) (NCh433.Of1996 Mod.2009, 5.7) R0Y : 11.00
Categoría del edificio (NCh433.Of1996 Mod.2009, 4.3): Categoría II
Parámetros de cálculo
Número de modos de vibración que intervienen en el análisis: Según norma
Fracción de sobrecarga de uso : 0.50
Fracción de sobrecarga de nieve : 0.50
Factor multiplicador del espectro : 1.00
Verificación de la condición de cortante basal: Según norma
No se realiza análisis de los efectos de 2º orden
Criterio de armado a aplicar por ductilidad: Según NCh430.Of2008, Capítulo 21
Direcciones de análisis
Acción sísmica según X
Acción sísmica según Y
4.4.- Hipótesis de carga
Automáticas Peso propio
Cargas muertas
Sobrecarga de uso
Sismo X
Sismo Y
Viento +X exc.+
Viento +X exc.-
Viento -X exc.+
Viento -X exc.-
Viento +Y exc.+
Viento +Y exc.-
Viento -Y exc.+
Viento -Y exc.-
5.- ESTADOS LÍMITE
E.L.U. de rotura. Hormigón
E.L.U. de rotura. Hormigón en cimentaciones
ACI 318-99 (Chile)
Acero conformado
Tensiones sobre el terreno
Desplazamientos
Acciones características
Página 8
18. 6.- SITUACIONES DE PROYECTO
Para las distintas situaciones de proyecto, las combinaciones de acciones se definirán de acuerdo con los
siguientes criterios:
- Situaciones persistentes o transitorias
- Situaciones sísmicas
- Donde:
Gk Acción permanente
Pk Acción de pretensado
Qk Acción variable
AE Acción sísmica
γG Coeficiente parcial de seguridad de las acciones permanentes
γP Coeficiente parcial de seguridad de la acción de pretensado
γQ,1 Coeficiente parcial de seguridad de la acción variable principal
γQ,i Coeficiente parcial de seguridad de las acciones variables de acompañamiento
γAE Coeficiente parcial de seguridad de la acción sísmica
6.1.- Coeficientes parciales de seguridad (γ) y coeficientes de combinación (ψ)
Para cada situación de proyecto y estado límite los coeficientes a utilizar serán:
E.L.U. de rotura. Hormigón: ACI 318-99 (Chile)
E.L.U. de rotura. Hormigón en cimentaciones: ACI 318-99 (Chile)
Situación 1
Coeficientes parciales de seguridad (γ)
Favorable Desfavorable
Carga permanente (G) 0.900 1.400
Sobrecarga (Q) 0.000 1.700
Viento (Q)
Situación 2
Coeficientes parciales de seguridad (γ)
Favorable Desfavorable
Carga permanente (G) 1.050 1.050
Sobrecarga (Q) 0.000 1.275
Viento (Q) 1.275 1.275
Situación 3
Coeficientes parciales de seguridad (γ)
Favorable Desfavorable
Carga permanente (G) 0.900 0.900
Sobrecarga (Q)
Viento (Q) 1.300 1.300
≥ ≥
γ + γ + γ
∑ ∑
Gj kj P k Qi ki
j 1 i 1
G P Q
≥ ≥
γ + γ + γ + γ
∑ ∑
E
Gj kj P k A E Qi ki
j 1 i 1
G P A Q
Página 9

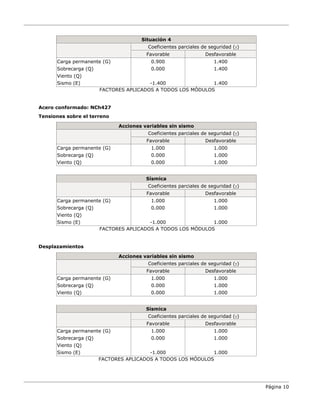

19. Situación 4
Coeficientes parciales de seguridad (γ)
Favorable Desfavorable
Carga permanente (G) 0.900 1.400
Sobrecarga (Q) 0.000 1.400
Viento (Q)
Sismo (E) -1.400 1.400
FACTORES APLICADOS A TODOS LOS MÓDULOS
Acero conformado: NCh427
Tensiones sobre el terreno
Acciones variables sin sismo
Coeficientes parciales de seguridad (γ)
Favorable Desfavorable
Carga permanente (G) 1.000 1.000
Sobrecarga (Q) 0.000 1.000
Viento (Q) 0.000 1.000
Sísmica
Coeficientes parciales de seguridad (γ)
Favorable Desfavorable
Carga permanente (G) 1.000 1.000
Sobrecarga (Q) 0.000 1.000
Viento (Q)
Sismo (E) -1.000 1.000
FACTORES APLICADOS A TODOS LOS MÓDULOS
Desplazamientos
Acciones variables sin sismo
Coeficientes parciales de seguridad (γ)
Favorable Desfavorable
Carga permanente (G) 1.000 1.000
Sobrecarga (Q) 0.000 1.000
Viento (Q) 0.000 1.000
Sísmica
Coeficientes parciales de seguridad (γ)
Favorable Desfavorable
Carga permanente (G) 1.000 1.000
Sobrecarga (Q) 0.000 1.000
Viento (Q)
Sismo (E) -1.000 1.000
FACTORES APLICADOS A TODOS LOS MÓDULOS
Página 10

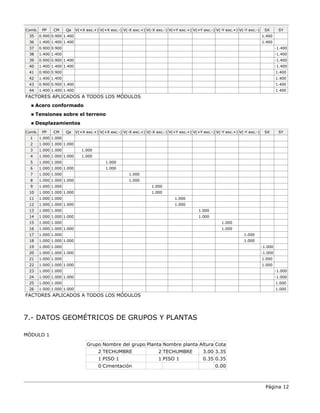

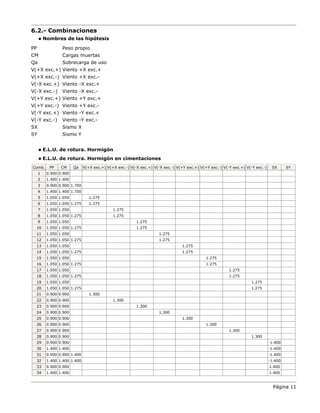

22. MÓDULO 2
Grupo Nombre del grupo Planta Nombre planta Altura Cota
2 TECHUMBRE 2 TECHUMBRE 2.10 2.40
1 PISO 1 1 PISO 1 0.30 0.30
0 Cimentación 0.00
MÓDULO 3
Grupo Nombre del grupo Planta Nombre planta Altura Cota
2 TECHUMBRE 2 TECHUMBRE 2.60 3.20
1 PISO 1 1 PISO 1 0.60 0.60
0 Cimentación 0.00
MÓDULO 4
Grupo Nombre del grupo Planta Nombre planta Altura Cota
2 TECHUMBRE 2 TECHUMBRE 2.60 3.20
1 PISO 1 1 PISO 1 0.60 0.60
0 Cimentación 0.00
MÓDULO 5
Grupo Nombre del grupo Planta Nombre planta Altura Cota
2 TECHUMBRE 2 TECHUMBRE 2.60 3.20
1 PISO 1 1 PISO 1 0.60 0.60
0 Cimentación 0.00
MÓDULO 6
Grupo Nombre del grupo Planta Nombre planta Altura Cota
2 TECHUMBRE 2 TECHUMBRE 2.60 3.20
1 PISO 1 1 PISO 1 0.60 0.60
0 Cimentación 0.00

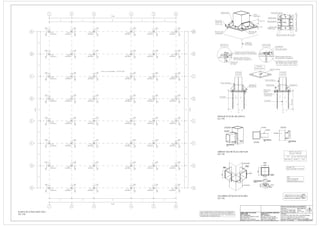

8.- DATOS GEOMÉTRICOS DE PILARES, PANTALLAS Y MUROS
8.1.- Pilares
GI: grupo inicial
GF: grupo final
Ang: ángulo del pilar en grados sexagesimales
DATOS DE LOS PILARES
MÓDULO 1
Referencia Coord(P.Fijo) GI- GF Vinculación exterior Ang. Punto fijo Canto de apoyo
C1 ( 0.00, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.90
C2 ( 3.00, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.90
C3 ( 5.99, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.90
Página 13

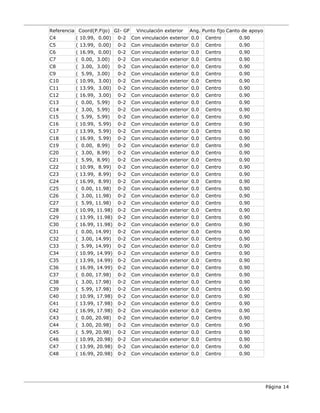

23. Referencia Coord(P.Fijo) GI- GF Vinculación exterior Ang. Punto fijo Canto de apoyo
C4 ( 10.99, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.90
C5 ( 13.99, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.90
C6 ( 16.99, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.90
C7 ( 0.00, 3.00) 0-2 Con vinculación exterior 0.0 Centro 0.90
C8 ( 3.00, 3.00) 0-2 Con vinculación exterior 0.0 Centro 0.90
C9 ( 5.99, 3.00) 0-2 Con vinculación exterior 0.0 Centro 0.90
C10 ( 10.99, 3.00) 0-2 Con vinculación exterior 0.0 Centro 0.90
C11 ( 13.99, 3.00) 0-2 Con vinculación exterior 0.0 Centro 0.90
C12 ( 16.99, 3.00) 0-2 Con vinculación exterior 0.0 Centro 0.90
C13 ( 0.00, 5.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C14 ( 3.00, 5.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C15 ( 5.99, 5.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C16 ( 10.99, 5.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C17 ( 13.99, 5.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C18 ( 16.99, 5.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C19 ( 0.00, 8.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C20 ( 3.00, 8.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C21 ( 5.99, 8.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C22 ( 10.99, 8.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C23 ( 13.99, 8.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C24 ( 16.99, 8.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C25 ( 0.00, 11.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C26 ( 3.00, 11.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C27 ( 5.99, 11.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C28 ( 10.99, 11.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C29 ( 13.99, 11.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C30 ( 16.99, 11.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C31 ( 0.00, 14.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C32 ( 3.00, 14.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C33 ( 5.99, 14.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C34 ( 10.99, 14.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C35 ( 13.99, 14.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C36 ( 16.99, 14.99) 0-2 Con vinculación exterior 0.0 Centro 0.90
C37 ( 0.00, 17.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C38 ( 3.00, 17.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C39 ( 5.99, 17.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C40 ( 10.99, 17.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C41 ( 13.99, 17.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C42 ( 16.99, 17.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C43 ( 0.00, 20.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C44 ( 3.00, 20.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C45 ( 5.99, 20.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C46 ( 10.99, 20.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C47 ( 13.99, 20.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
C48 ( 16.99, 20.98) 0-2 Con vinculación exterior 0.0 Centro 0.90
Página 14
24. MÓDULO 2

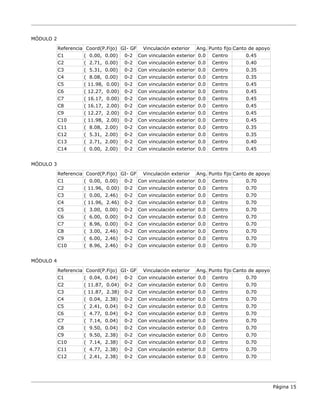

Referencia Coord(P.Fijo) GI- GF Vinculación exterior Ang. Punto fijo Canto de apoyo
C1 ( 0.00, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.45
C2 ( 2.71, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.40
C3 ( 5.31, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.35
C4 ( 8.08, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.35
C5 ( 11.98, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.45
C6 ( 12.27, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.45
C7 ( 16.17, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.45
C8 ( 16.17, 2.00) 0-2 Con vinculación exterior 0.0 Centro 0.45
C9 ( 12.27, 2.00) 0-2 Con vinculación exterior 0.0 Centro 0.45
C10 ( 11.98, 2.00) 0-2 Con vinculación exterior 0.0 Centro 0.45
C11 ( 8.08, 2.00) 0-2 Con vinculación exterior 0.0 Centro 0.35
C12 ( 5.31, 2.00) 0-2 Con vinculación exterior 0.0 Centro 0.35
C13 ( 2.71, 2.00) 0-2 Con vinculación exterior 0.0 Centro 0.40
C14 ( 0.00, 2.00) 0-2 Con vinculación exterior 0.0 Centro 0.45
MÓDULO 3
Referencia Coord(P.Fijo) GI- GF Vinculación exterior Ang. Punto fijo Canto de apoyo
C1 ( 0.00, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.70
C2 ( 11.96, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.70
C3 ( 0.00, 2.46) 0-2 Con vinculación exterior 0.0 Centro 0.70
C4 ( 11.96, 2.46) 0-2 Con vinculación exterior 0.0 Centro 0.70
C5 ( 3.00, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.70
C6 ( 6.00, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.70
C7 ( 8.96, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.70
C8 ( 3.00, 2.46) 0-2 Con vinculación exterior 0.0 Centro 0.70
C9 ( 6.00, 2.46) 0-2 Con vinculación exterior 0.0 Centro 0.70
C10 ( 8.96, 2.46) 0-2 Con vinculación exterior 0.0 Centro 0.70
MÓDULO 4
Referencia Coord(P.Fijo) GI- GF Vinculación exterior Ang. Punto fijo Canto de apoyo
C1 ( 0.04, 0.04) 0-2 Con vinculación exterior 0.0 Centro 0.70
C2 ( 11.87, 0.04) 0-2 Con vinculación exterior 0.0 Centro 0.70
C3 ( 11.87, 2.38) 0-2 Con vinculación exterior 0.0 Centro 0.70
C4 ( 0.04, 2.38) 0-2 Con vinculación exterior 0.0 Centro 0.70
C5 ( 2.41, 0.04) 0-2 Con vinculación exterior 0.0 Centro 0.70
C6 ( 4.77, 0.04) 0-2 Con vinculación exterior 0.0 Centro 0.70
C7 ( 7.14, 0.04) 0-2 Con vinculación exterior 0.0 Centro 0.70
C8 ( 9.50, 0.04) 0-2 Con vinculación exterior 0.0 Centro 0.70
C9 ( 9.50, 2.38) 0-2 Con vinculación exterior 0.0 Centro 0.70
C10 ( 7.14, 2.38) 0-2 Con vinculación exterior 0.0 Centro 0.70
C11 ( 4.77, 2.38) 0-2 Con vinculación exterior 0.0 Centro 0.70
C12 ( 2.41, 2.38) 0-2 Con vinculación exterior 0.0 Centro 0.70
Página 15

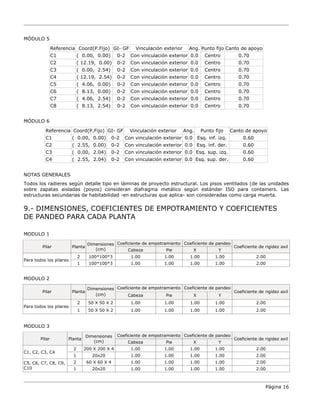

25. MÓDULO 5
Referencia Coord(P.Fijo) GI- GF Vinculación exterior Ang. Punto fijo Canto de apoyo
C1 ( 0.00, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.70
C2 ( 12.19, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.70
C3 ( 0.00, 2.54) 0-2 Con vinculación exterior 0.0 Centro 0.70
C4 ( 12.19, 2.54) 0-2 Con vinculación exterior 0.0 Centro 0.70
C5 ( 4.06, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.70
C6 ( 8.13, 0.00) 0-2 Con vinculación exterior 0.0 Centro 0.70
C7 ( 4.06, 2.54) 0-2 Con vinculación exterior 0.0 Centro 0.70
C8 ( 8.13, 2.54) 0-2 Con vinculación exterior 0.0 Centro 0.70
MÓDULO 6
Referencia Coord(P.Fijo) GI- GF Vinculación exterior Ang. Punto fijo Canto de apoyo
C1 ( 0.00, 0.00) 0-2 Con vinculación exterior 0.0 Esq. inf. izq. 0.60
C2 ( 2.55, 0.00) 0-2 Con vinculación exterior 0.0 Esq. inf. der. 0.60
C3 ( 0.00, 2.04) 0-2 Con vinculación exterior 0.0 Esq. sup. izq. 0.60
C4 ( 2.55, 2.04) 0-2 Con vinculación exterior 0.0 Esq. sup. der. 0.60
NOTAS GENERALES
Todos los radieres según detalle tipo en láminas de proyecto estructural. Los pisos ventilados (de las unidades
sobre zapatas aisladas (poyos) consideran diafragma metálico según estándar ISO para containers. Las
estructuras secundarias de habitabilidad -en estructuras que aplica- son consideradas como carga muerta.
9.- DIMENSIONES, COEFICIENTES DE EMPOTRAMIENTO Y COEFICIENTES
DE PANDEO PARA CADA PLANTA
MODULO 1
Pilar Planta
Dimensiones
(cm)
Coeficiente de empotramiento Coeficiente de pandeo
Coeficiente de rigidez axil
Cabeza Pie X Y
Para todos los pilares
2 100*100*3 1.00 1.00 1.00 1.00 2.00
1 100*100*3 1.00 1.00 1.00 1.00 2.00
MODULO 2
Pilar Planta
Dimensiones
(cm)
Coeficiente de empotramiento Coeficiente de pandeo
Coeficiente de rigidez axil
Cabeza Pie X Y
Para todos los pilares
2 50 X 50 X 2 1.00 1.00 1.00 1.00 2.00
1 50 X 50 X 2 1.00 1.00 1.00 1.00 2.00
MODULO 3
Pilar Planta
Dimensiones
(cm)
Coeficiente de empotramiento Coeficiente de pandeo
Coeficiente de rigidez axil
Cabeza Pie X Y
C1, C2, C3, C4
2 200 X 200 X 4 1.00 1.00 1.00 1.00 2.00
1 20x20 1.00 1.00 1.00 1.00 2.00
C5, C6, C7, C8, C9,
C10
2 60 X 60 X 4 1.00 1.00 1.00 1.00 2.00
1 20x20 1.00 1.00 1.00 1.00 2.00
Página 16
26. MODULO 4
Pilar Planta
Dimensiones
(cm)
Coeficiente de empotramiento Coeficiente de pandeo
Coeficiente de rigidez axil
Cabeza Pie X Y
C1, C2, C3, C4
2 200 X 200 X 4 1.00 1.00 1.00 1.00 2.00
1 20x20 1.00 1.00 1.00 1.00 2.00
C5, C6, C7, C8, C9,
C10, C11, C12
2 60 X 60 X 4 1.00 1.00 1.00 1.00 2.00
1 20x20 1.00 1.00 1.00 1.00 2.00
MODULO 5
Pilar Planta
Dimensiones
(cm)
Coeficiente de empotramiento Coeficiente de pandeo
Coeficiente de rigidez axil
Cabeza Pie X Y
C1, C2, C3, C4
2 200 X 200 X 4 1.00 1.00 1.00 1.00 2.00
1 20x20 1.00 1.00 1.00 1.00 2.00
C5, C6, C7, C8
2 60 X 60 X 4 1.00 1.00 1.00 1.00 2.00
1 20x20 1.00 1.00 1.00 1.00 2.00
MODULO 6
Pilar Planta
Dimensiones
(cm)
Coeficiente de empotramiento Coeficiente de pandeo
Coeficiente de rigidez axil
Cabeza Pie X Y
Para todos los pilares
2 L 200 X 200 X 3 1.00 1.00 1.00 1.00 2.00
1 100 X 100 X 3 1.00 1.00 1.00 1.00 2.00

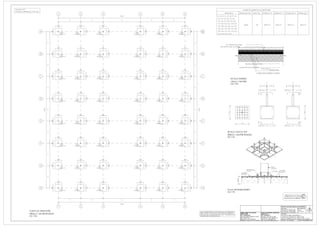

10.- LOSAS Y ELEMENTOS DE CIMENTACIÓN
-Tensión admisible en situaciones persistentes: 2.00 kp/cm²
-Tensión admisible en situaciones accidentales: 3.00 kp/cm²
NOTA: Todas según proyecto de estructuras y estándar vigente para unidades de tipo container.
11.- MATERIALES UTILIZADOS
11.1.- Hormigones
Elemento Hormigón
fck
(kp/cm²)
γc
Tamaño máximo del árido
(mm)
Ec
(kp/cm²)
Todos H25 200 1.00 15 212132
11.2.- Aceros por elemento y posición
11.2.1.- Aceros en barras
Elemento Acero
fyk
(kp/cm²)
γs
Todos A-63-42H 4200 1.00
11.2.2.- Aceros en perfiles
Tipo de acero para perfiles Acero
Límite elástico
(kp/cm²)
Módulo de elasticidad
(kp/cm²)
Acero conformado ASTM A36 2400 2100000
Acero laminado ASTM A36 2700 2100000
Página 17
27. 12.- CONCLUSIÓN Y ALCANCES
Para el análisis y diseño se utilizó el método estático que estipula la norma NCh 433 vigente, obteniendo los
resultados reflejados en los planos estructurales. Todos los materiales según estándar y normativa vigente, en
estado de fábrica y tratados, serán verificados por el constructor responsable.
Se ha realizado el estudio dinámico y establecido las soluciones requeridas para el buen comportamiento
mecánico, en base a categorías de suelo y factores definidos según la región y uso, además de informaciones
previas extendidas por el mandante. La inspección técnica de obras idónea, será subcontratada por el
propietario a terceros. El mandante verificará el grado profesional o certificación académica de ellos.
El correcto desempeño de estructuras se delega a los profesionales actuantes que corresponden a cada etapa.
Se podrá especificar en obra elementos estructurales de tipo secundario y terciario, previo visto bueno del
arquitecto proyectista y el calculista –con la correspondiente declaración en el libro de obras-.
JUAN-LUIS MENARES RODRIGUEZ
ARQUITECTO ICA 10867
Página 18
