El documento describe los pasos para conectar un cable Ethernet de 8 hilos a un conector RJ45. Incluye desenrollar los cables y colocarlos en el orden correcto, insertarlos en el conector asegurándose que entren en los carriles correctos, y crimpar el conector en el cable para fijarlo. También describe preparar el otro extremo del cable y los pasos para realizar una conexión directa entre dos dispositivos de red.

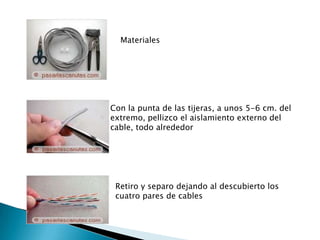

2. Materiales
Con la punta de las tijeras, a unos 5-6 cm. del
extremo, pellizco el aislamiento externo del
cable, todo alrededor
Retiro y separo dejando al descubierto los
cuatro pares de cables

3.  Desenrollo los cables y los coloco así: 1-blanco pareja de naranja, 2-
naranja, 3-blanco pareja de verde, 4-azul, 5-pareja de azul, 6-verde, 7-
blanco pareja de marrón, 8-marrón, y los sujeto con fuerza; ya no
puedo dejar que cambien el orden hasta acabar la construcción del
conector Los dejo sujetos con una pinza, para que no cambien de
posición.
La distancia entre las flechas
moradas es la longitud que tienen
que tener los conductores
individuales (longitud del
carril), unos 12 mm, voy metiendo
dentro del conector, sin aflojar la
presión sobre el extremo del
aislamiento externo, vigilando que
cada uno entre por su carril .

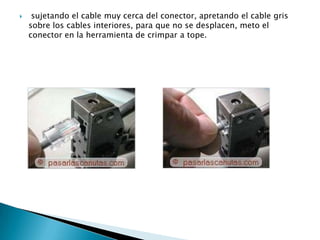

4.  sujetando el cable muy cerca del conector, apretando el cable gris
sobre los cables interiores, para que no se desplacen, meto el
conector en la herramienta de crimpar a tope.

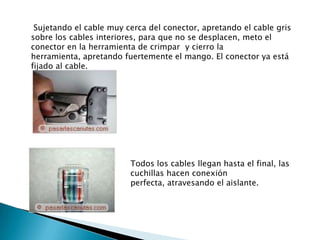

5. Sujetando el cable muy cerca del conector, apretando el cable gris
sobre los cables interiores, para que no se desplacen, meto el
conector en la herramienta de crimpar y cierro la
herramienta, apretando fuertemente el mango. El conector ya está
fijado al cable.
Todos los cables llegan hasta el final, las
cuchillas hacen conexión
perfecta, atravesando el aislante.

6. Ahora preparo los cables por el lado de la conexión cruzada:
1-blanco pareja de verde, 2-verde, 3-blanco pareja de
naranja, 4-azul, 5-blanco pareja de azul, 6-naranja, 7-blanco
pareja de marrón, 8-marrón.
Los corto alineados, sujetando el extremo
con una longitud de 14-15 mm y repito las
operaciones como con el otro conector.

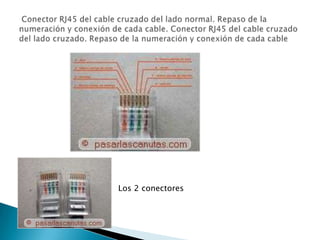

7. Los 2 conectores

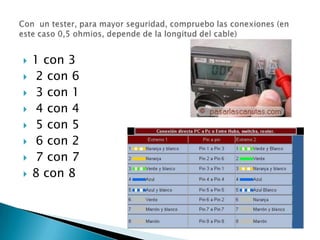

8.  1 con 3
 2 con 6
 3 con 1
 4 con 4
 5 con 5
 6 con 2
 7 con 7
 8 con 8

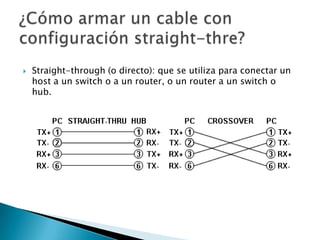

9.  Straight-through (o directo): que se utiliza para conectar un
host a un switch o a un router, o un router a un switch o
hub.

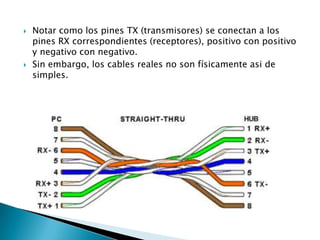

10.  Notar como los pines TX (transmisores) se conectan a los
pines RX correspondientes (receptores), positivo con positivo
y negativo con negativo.
 Sin embargo, los cables reales no son físicamente asi de
simples.

11. DIANA LAURA VILLEGAS MIGUEL
LETICIA RODRIGUEZ CASTILLO
3° 5
