Este documento presenta valores típicos del coeficiente de Hazen-Williams (CH) y del coeficiente de Manning (n) para diferentes tipos de tuberías utilizadas en sistemas de drenaje y alcantarillado. Proporciona rangos de valores de CH de 100 a 140 para tuberías comunes como de fierro fundido, fibrocemento, concreto y PVC. También detalla rangos de valores de n de 0.010 a 0.035 para materiales como fierro fundido, acero, concreto y tubos vitrificados.

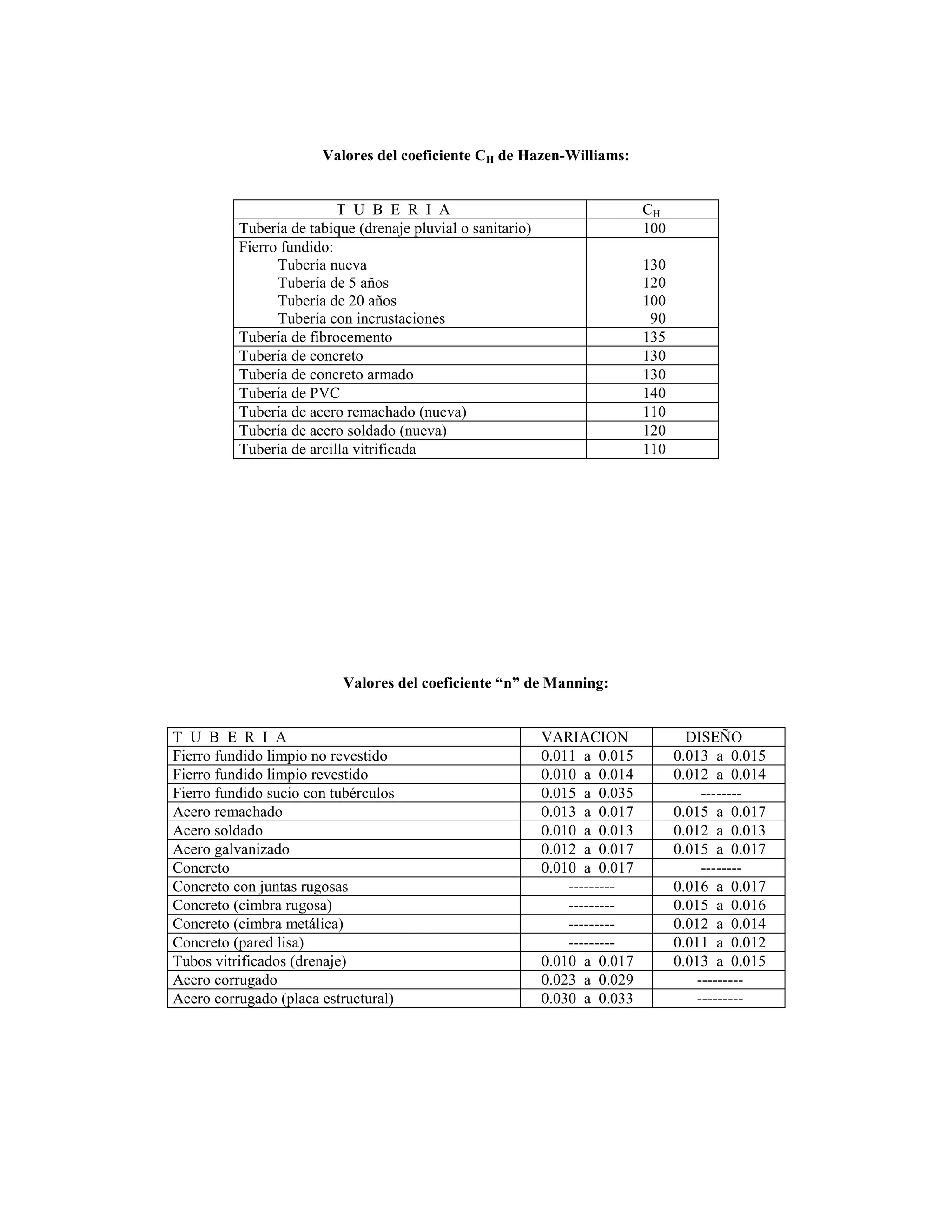

1. Valores del coeficiente CH de Hazen-Williams:
T U B E R I A CH
Tubería de tabique (drenaje pluvial o sanitario) 100
Fierro fundido:
Tubería nueva
Tubería de 5 años
Tubería de 20 años
Tubería con incrustaciones
130
120
100
90
Tubería de fibrocemento 135
Tubería de concreto 130
Tubería de concreto armado 130
Tubería de PVC 140
Tubería de acero remachado (nueva) 110
Tubería de acero soldado (nueva) 120
Tubería de arcilla vitrificada 110
Valores del coeficiente “n” de Manning:
T U B E R I A VARIACION DISEÑO
Fierro fundido limpio no revestido 0.011 a 0.015 0.013 a 0.015
Fierro fundido limpio revestido 0.010 a 0.014 0.012 a 0.014
Fierro fundido sucio con tubérculos 0.015 a 0.035 --------
Acero remachado 0.013 a 0.017 0.015 a 0.017
Acero soldado 0.010 a 0.013 0.012 a 0.013
Acero galvanizado 0.012 a 0.017 0.015 a 0.017
Concreto 0.010 a 0.017 --------
Concreto con juntas rugosas --------- 0.016 a 0.017
Concreto (cimbra rugosa) --------- 0.015 a 0.016
Concreto (cimbra metálica) --------- 0.012 a 0.014
Concreto (pared lisa) --------- 0.011 a 0.012
Tubos vitrificados (drenaje) 0.010 a 0.017 0.013 a 0.015
Acero corrugado 0.023 a 0.029 ---------
Acero corrugado (placa estructural) 0.030 a 0.033 ---------
