Redes y Componentes
de la Computadora
Referencias Automáticas en Word
CORPORACIÓN UNIFICADA NACIONAL DE EDUCACIÓN SUPERIOR CUN.
Informática y Convergencia Tecnológica
Grupo 101
Profesor: Nicolás Penagos

Oscar Enrique Rodríguez Vigoya
OERV
11/09/2010

Corporación Unificada Nacional - CUN
Curso Informática y Convergencia Tecnológica
Grupo 101
Profesor: Nicolas Penagos
Responsable Oscar Enrique Rodríguez Vigoya
Fecha Septiembre 2 de 2010

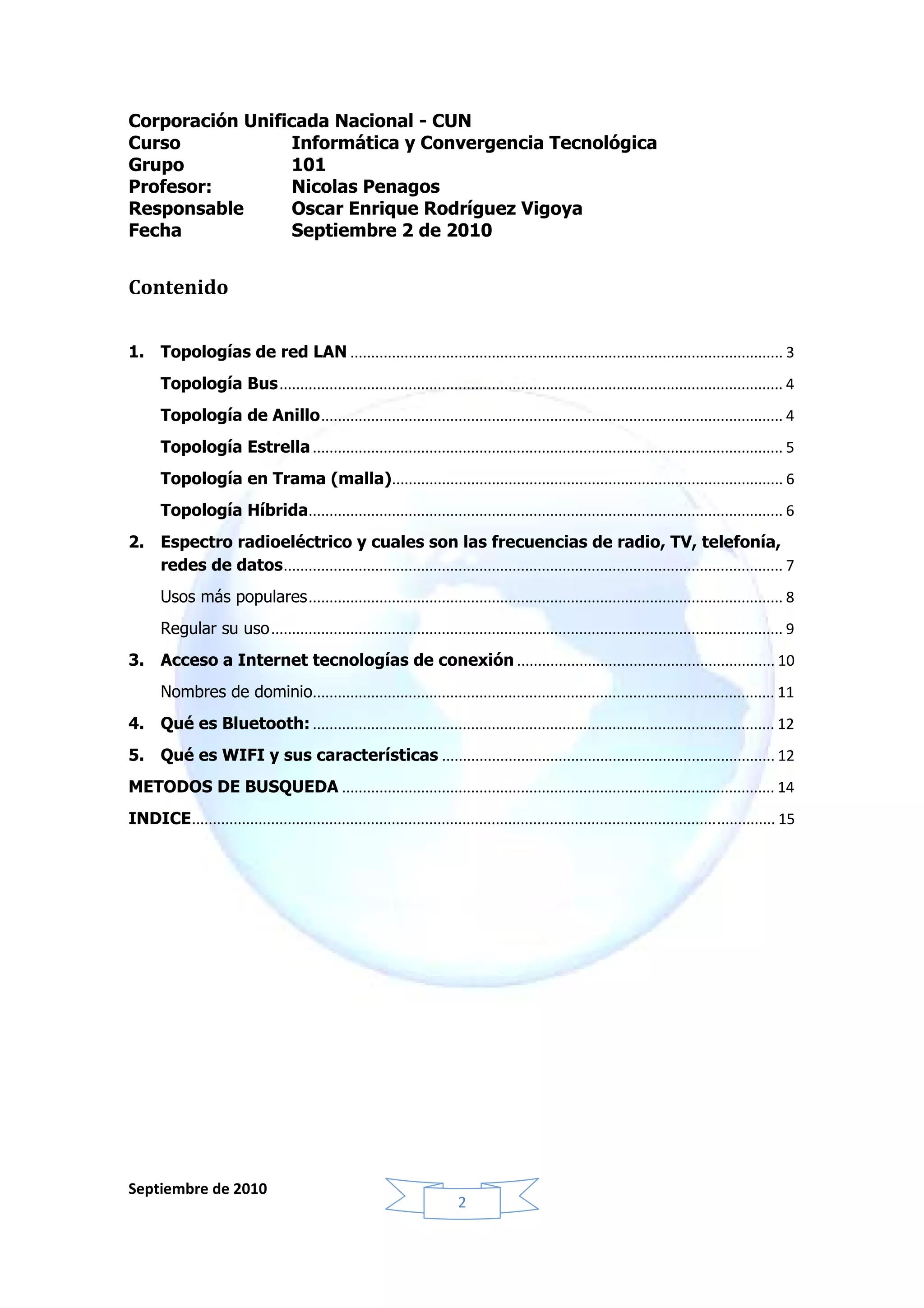

Contenido

1. Topologías de red LAN ........................................................................................................ 3
Topología Bus ......................................................................................................................... 4
Topología de Anillo ............................................................................................................... 4
Topología Estrella ................................................................................................................. 5
Topología en Trama (malla).............................................................................................. 6
Topología Híbrida.................................................................................................................. 6
2. Espectro radioeléctrico y cuales son las frecuencias de radio, TV, telefonía,
redes de datos ........................................................................................................................ 7
Usos más populares .................................................................................................................. 8
Regular su uso ........................................................................................................................... 9
3. Acceso a Internet tecnologías de conexión .............................................................. 10

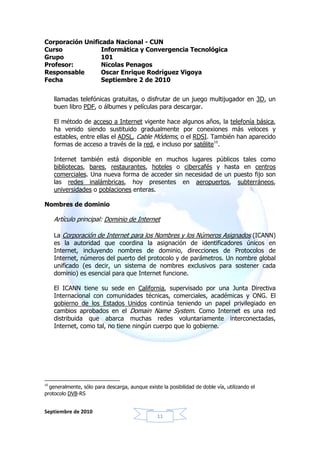

Nombres de dominio............................................................................................................... 11
4. Qué es Bluetooth: ............................................................................................................... 12
5. Qué es WIFI y sus características ................................................................................ 12

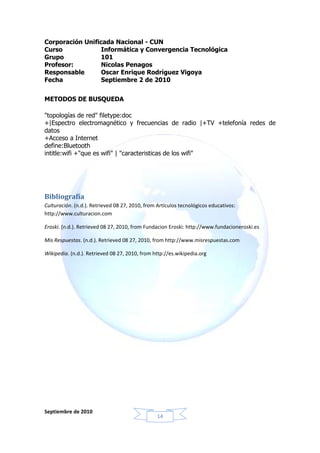

METODOS DE BUSQUEDA ........................................................................................................ 14

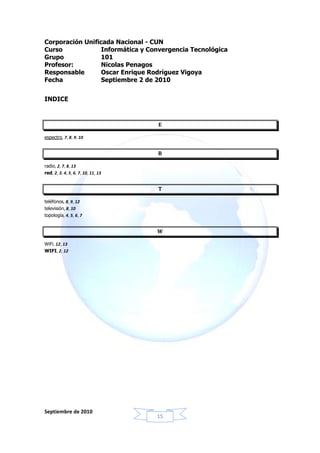

INDICE ............................................................................................................................................ 15

Septiembre de 2010
2

Grupo 101

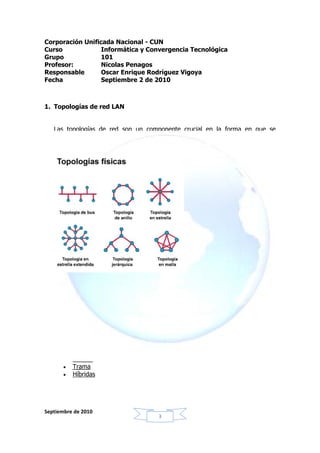

1. Topologías de red LAN

Las topologías de red son un componente crucial en la forma en que se
comporta un ordenador y la manera en que comparten información éstas en
una red.

También llamada forma lógica de la red, las topologías están clasificadas de
distintas formas, las cuales proveen la forma de poner (tender) el cable a las
estaciones de trabajo (computadoras) que conformarán la red, esta forma es
escogida según el uso que se le planee dar a los ordenadores.

La distribución de la forma de una red puede ser clasificada en distintos tipos,
estas son las más comunes:

• Bus
• Anillo
• Estrella
• Trama
• Híbridas

Septiembre de 2010
3

Grupo 101

Topología Bus

También llamada topología en red, en esta topología se permite que todas las
estaciones de trabajo (computadoras) reciban la información de manera
secuencial. Existen algunas desventajas que hacen que esta topología esté
dejandose de utilizar, la principal es que si el cable resulta dañado, la
información llegará hasta ahí, ya que la información o datos viajan de
manera secuencial por el cable.

Topología de Anillo

Septiembre de 2010
4

Grupo 101

En esta topología, las estaciones de trabajo u ordenadores están unidas por el
cable de una forma en que parezca un anillo (circulo). Los datos o la
información viaja de un sólo lado, de la misma manera que en la topología Bus,
si un nodo (estación de trabajo o computadora) se rompe la red deja de
funcionar. Esa tal vez es una de las razones principales por las que está
dejandose de utilizar actualmente, su eficiencia limitada.

Topología Estrella

Ésta es una de las topologías más utilizadas ya que los datos viajan desde el
concentrador o host hacia el destino. El host realiza casi prácticamente todo el
trabajo de la red1. Una de las ventajas más notables de esta topología es que si
una computadora o estación de trabajo falla, el fallo no afecta el desempeño de
la red.

1
normalmente gestionado desde un panel de control

Septiembre de 2010
5

Corp
poración Unificada Naciona - CUN
a al
Curs
so Info
ormática y Converg
gencia Te
ecnológica
a
Grupo 1011
Prof
fesor: Nicoolas Pena
agos
Responsable Oscar Enriqu Rodrígu Vigoy
ue uez ya
Fech
ha Septiembre 2 de 20100

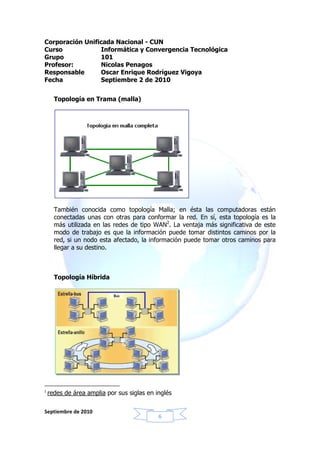

Topología en Trama (malla)
T a )

También c
T conocida ccomo topo ología Malla; en ést las com
ta mputadora están
as
conectadas unas con otras par conform la red. En sí, es topolog es la
c s n ra mar . sta gía
2
más
m utilizad en las redes de t
da tipo WAN . La venta más sig
aja gnificativa de este
modo de tr
m rabajo es que la inf
formación puede tom distinto camino por la
mar os os
red, si un nnodo esta afectado, la informa
ación pued tomar o
de otros camin para
nos
legar a su destino.
ll

Topología Híbrida
T a

2
redes de área amplia po sus sigla en inglés
a or as

Septi
iembre de 20
010
6

Grupo 101

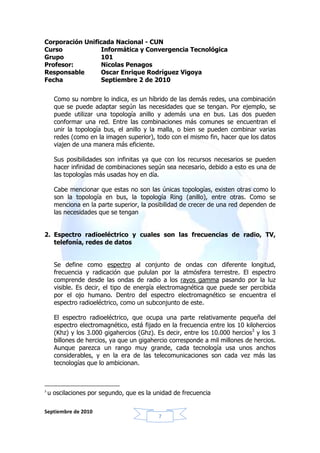

Como su nombre lo indica, es un híbrido de las demás redes, una combinación
que se puede adaptar según las necesidades que se tengan. Por ejemplo, se
puede utilizar una topología anillo y además una en bus. Las dos pueden
conformar una red. Entre las combinaciones más comunes se encuentran el
unir la topología bus, el anillo y la malla, o bien se pueden combinar varias
redes (como en la imagen superior), todo con el mismo fin, hacer que los datos
viajen de una manera más eficiente.

Sus posibilidades son infinitas ya que con los recursos necesarios se pueden
hacer infinidad de combinaciones según sea necesario, debido a esto es una de
las topologías más usadas hoy en día.

Cabe mencionar que estas no son las únicas topologías, existen otras como lo
son la topología en bus, la topología Ring (anillo), entre otras. Como se
menciona en la parte superior, la posibilidad de crecer de una red dependen de
las necesidades que se tengan

2. Espectro radioeléctrico y cuales son las frecuencias de radio, TV,
telefonía, redes de datos

Se define como espectro al conjunto de ondas con diferente longitud,
frecuencia y radicación que pululan por la atmósfera terrestre. El espectro
comprende desde las ondas de radio a los rayos gamma pasando por la luz
visible. Es decir, el tipo de energía electromagnética que puede ser percibida
por el ojo humano. Dentro del espectro electromagnético se encuentra el
espectro radioeléctrico, como un subconjunto de este.

El espectro radioeléctrico, que ocupa una parte relativamente pequeña del
espectro electromagnético, está fijado en la frecuencia entre los 10 kilohercios
(Khz) y los 3.000 gigahercios (Ghz). Es decir, entre los 10.000 hercios3 y los 3
billones de hercios, ya que un gigahercio corresponde a mil millones de hercios.
Aunque parezca un rango muy grande, cada tecnología usa unos anchos
considerables, y en la era de las telecomunicaciones son cada vez más las
tecnologías que lo ambicionan.

3
u oscilaciones por segundo, que es la unidad de frecuencia

Septiembre de 2010
7

Grupo 101

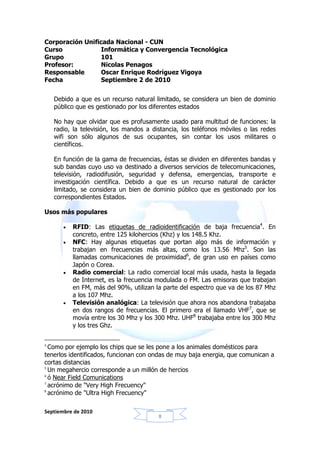

Debido a que es un recurso natural limitado, se considera un bien de dominio
público que es gestionado por los diferentes estados

No hay que olvidar que es profusamente usado para multitud de funciones: la
radio, la televisión, los mandos a distancia, los teléfonos móviles o las redes
wifi son sólo algunos de sus ocupantes, sin contar los usos militares o
científicos.

En función de la gama de frecuencias, éstas se dividen en diferentes bandas y
sub bandas cuyo uso va destinado a diversos servicios de telecomunicaciones,
televisión, radiodifusión, seguridad y defensa, emergencias, transporte e
investigación científica. Debido a que es un recurso natural de carácter
limitado, se considera un bien de dominio público que es gestionado por los
correspondientes Estados.

Usos más populares

• RFID: Las etiquetas de radioidentificación de baja frecuencia4. En
concreto, entre 125 kilohercios (Khz) y los 148.5 Khz.
• NFC: Hay algunas etiquetas que portan algo más de información y
trabajan en frecuencias más altas, como los 13.56 Mhz5. Son las
llamadas comunicaciones de proximidad6, de gran uso en países como
Japón o Corea.
• Radio comercial: La radio comercial local más usada, hasta la llegada
de Internet, es la frecuencia modulada o FM. Las emisoras que trabajan
en FM, más del 90%, utilizan la parte del espectro que va de los 87 Mhz
a los 107 Mhz.
• Televisión analógica: La televisión que ahora nos abandona trabajaba
en dos rangos de frecuencias. El primero era el llamado VHF7, que se
movía entre los 30 Mhz y los 300 Mhz. UHF8 trabajaba entre los 300 Mhz
y los tres Ghz.

4
Como por ejemplo los chips que se les pone a los animales domésticos para
tenerlos identificados, funcionan con ondas de muy baja energia, que comunican a
cortas distancias
5
Un megahercio corresponde a un millón de hercios
6
ó Near Field Comunications
7
acrónimo de "Very High Frecuency"
8
acrónimo de "Ultra High Frecuency"

Septiembre de 2010
8

Grupo 101

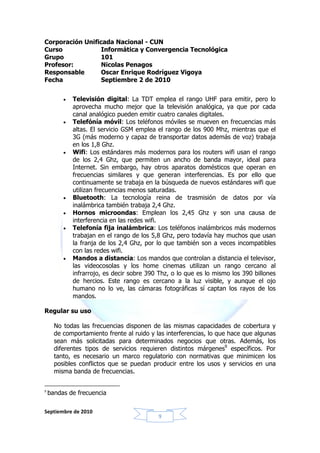

• Televisión digital: La TDT emplea el rango UHF para emitir, pero lo
aprovecha mucho mejor que la televisión analógica, ya que por cada
canal analógico pueden emitir cuatro canales digitales.
• Telefónía móvil: Los teléfonos móviles se mueven en frecuencias más
altas. El servicio GSM emplea el rango de los 900 Mhz, mientras que el
3G (más moderno y capaz de transportar datos además de voz) trabaja
en los 1,8 Ghz.
• Wifi: Los estándares más modernos para los routers wifi usan el rango
de los 2,4 Ghz, que permiten un ancho de banda mayor, ideal para
Internet. Sin embargo, hay otros aparatos domésticos que operan en
frecuencias similares y que generan interferencias. Es por ello que
continuamente se trabaja en la búsqueda de nuevos estándares wifi que
utilizan frecuencias menos saturadas.
• Bluetooth: La tecnología reina de trasmisión de datos por vía
inalámbrica también trabaja 2,4 Ghz.
• Hornos microondas: Emplean los 2,45 Ghz y son una causa de
interferencia en las redes wifi.
• Telefonía fija inalámbrica: Los teléfonos inalámbricos más modernos
trabajan en el rango de los 5,8 Ghz, pero todavía hay muchos que usan
la franja de los 2,4 Ghz, por lo que también son a veces incompatibles
con las redes wifi.
• Mandos a distancia: Los mandos que controlan a distancia el televisor,
las videocosolas y los home cinemas utilizan un rango cercano al
infrarrojo, es decir sobre 390 Thz, o lo que es lo mismo los 390 billones
de hercios. Este rango es cercano a la luz visible, y aunque el ojo
humano no lo ve, las cámaras fotográficas sí captan los rayos de los
mandos.

Regular su uso

No todas las frecuencias disponen de las mismas capacidades de cobertura y
de comportamiento frente al ruido y las interferencias, lo que hace que algunas
sean más solicitadas para determinados negocios que otras. Además, los
diferentes tipos de servicios requieren distintos márgenes9 específicos. Por
tanto, es necesario un marco regulatorio con normativas que minimicen los
posibles conflictos que se puedan producir entre los usos y servicios en una
misma banda de frecuencias.

9
bandas de frecuencia

Septiembre de 2010
9

Grupo 101

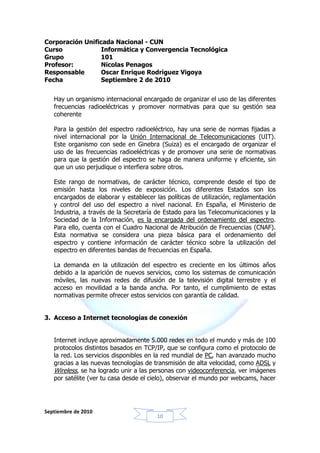

Hay un organismo internacional encargado de organizar el uso de las diferentes
frecuencias radioeléctricas y promover normativas para que su gestión sea
coherente

Para la gestión del espectro radioeléctrico, hay una serie de normas fijadas a
nivel internacional por la Unión Internacional de Telecomunicaciones (UIT).
Este organismo con sede en Ginebra (Suiza) es el encargado de organizar el
uso de las frecuencias radioeléctricas y de promover una serie de normativas
para que la gestión del espectro se haga de manera uniforme y eficiente, sin
que un uso perjudique o interfiera sobre otros.

Este rango de normativas, de carácter técnico, comprende desde el tipo de
emisión hasta los niveles de exposición. Los diferentes Estados son los
encargados de elaborar y establecer las políticas de utilización, reglamentación
y control del uso del espectro a nivel nacional. En España, el Ministerio de
Industria, a través de la Secretaría de Estado para las Telecomunicaciones y la
Sociedad de la Información, es la encargada del ordenamiento del espectro.
Para ello, cuenta con el Cuadro Nacional de Atribución de Frecuencias (CNAF).
Esta normativa se considera una pieza básica para el ordenamiento del
espectro y contiene información de carácter técnico sobre la utilización del
espectro en diferentes bandas de frecuencias en España.

La demanda en la utilización del espectro es creciente en los últimos años
debido a la aparición de nuevos servicios, como los sistemas de comunicación
móviles, las nuevas redes de difusión de la televisión digital terrestre y el
acceso en movilidad a la banda ancha. Por tanto, el cumplimiento de estas
normativas permite ofrecer estos servicios con garantía de calidad.

3. Acceso a Internet tecnologías de conexión

Internet incluye aproximadamente 5.000 redes en todo el mundo y más de 100
protocolos distintos basados en TCP/IP, que se configura como el protocolo de
la red. Los servicios disponibles en la red mundial de PC, han avanzado mucho
gracias a las nuevas tecnologías de transmisión de alta velocidad, como ADSL y
Wireless, se ha logrado unir a las personas con videoconferencia, ver imágenes
por satélite (ver tu casa desde el cielo), observar el mundo por webcams, hacer

Septiembre de 2010
10

Grupo 101

llamadas telefónicas gratuitas, o disfrutar de un juego multijugador en 3D, un
buen libro PDF, o álbumes y películas para descargar.

El método de acceso a Internet vigente hace algunos años, la telefonía básica,
ha venido siendo sustituido gradualmente por conexiones más veloces y
estables, entre ellas el ADSL, Cable Módems, o el RDSI. También han aparecido
formas de acceso a través de la red, e incluso por satélite10.

Internet también está disponible en muchos lugares públicos tales como
bibliotecas, bares, restaurantes, hoteles o cibercafés y hasta en centros
comerciales. Una nueva forma de acceder sin necesidad de un puesto fijo son
las redes inalámbricas, hoy presentes en aeropuertos, subterráneos,
universidades o poblaciones enteras.

Nombres de dominio

Artículo principal: Dominio de Internet

La Corporación de Internet para los Nombres y los Números Asignados (ICANN)
es la autoridad que coordina la asignación de identificadores únicos en
Internet, incluyendo nombres de dominio, direcciones de Protocolos de
Internet, números del puerto del protocolo y de parámetros. Un nombre global
unificado (es decir, un sistema de nombres exclusivos para sostener cada
dominio) es esencial para que Internet funcione.

El ICANN tiene su sede en California, supervisado por una Junta Directiva
Internacional con comunidades técnicas, comerciales, académicas y ONG. El
gobierno de los Estados Unidos continúa teniendo un papel privilegiado en
cambios aprobados en el Domain Name System. Como Internet es una red
distribuida que abarca muchas redes voluntariamente interconectadas,
Internet, como tal, no tiene ningún cuerpo que lo gobierne.

10
generalmente, sólo para descarga, aunque existe la posibilidad de doble vía, utilizando el
protocolo DVB-RS

Septiembre de 2010
11

Grupo 101

4. Qué es Bluetooth:

Bluetooth es una especificación industrial para Redes Inalámbricas de Área
Personal (WPANs) que posibilita la transmisión de voz y datos entre diferentes
dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2,4
GHz. Los principales objetivos que se pretenden conseguir con esta norma son:

• Facilitar las comunicaciones entre equipos móviles y fijos.
• Eliminar cables y conectores entre éstos.
• Ofrecer la posibilidad de crear pequeñas redes inalámbricas y facilitar la
sincronización de datos entre equipos personales.

Los dispositivos que con mayor frecuencia utilizan esta tecnología pertenecen a
sectores de las telecomunicaciones y la informática personal, como PDA,
teléfonos, computadoras portátiles, ordenadores personales, impresoras o
cámaras digitales.

5. Qué es WIFI y sus características

WiFi, es la sigla para Wireless Fidelity (Wi-Fi), que literalmente significa
Fidelidad inalámbrica. Es un conjunto de redes que no requieren de cables y
que funcionan en base a ciertos protocolos previamente establecidos. Si bien
fue creado para acceder a redes locales inalámbricas, hoy es muy frecuente
que sea utilizado para establecer conexiones a Internet.

WiFi es una marca de la compañía Wi-Fi Alliance que está a cargo de certificar
que los equipos cumplan con la normativa vigente (que en el caso de esta
tecnología es la IEEE 802.11).

Esta nueva tecnología surgió por la necesidad de establecer un mecanismo de
conexión inalámbrica que fuera compatible entre los distintos aparatos. En
busca de esa compatibilidad fue que en 1999 las empresas 3com, Airones,
Intersil, Lucent Technologies, Nokia y Symbol Technologies se reunieron para
crear la Wireless Ethernet Compability Aliance (WECA), actualmente llamada
Wi-Fi Alliance.

Septiembre de 2010
12

Grupo 101

Al año siguiente de su creación la WECA certificó que todos los aparatos que
tengan el sello WiFi serán compatibles entre sí ya que están de acuerdo con los
criterios estipulados en el protocolo que establece la norma IEEE 802.11.

En concreto, esta tecnología permite a los usuarios establecer conexiones a
Internet sin ningún tipo de cables y puede encontrarse en cualquier lugar que
se haya establecido un "punto caliente" o hotspot WiFi.

Actualmente existen tres tipos de conexiones y hay una cuarta en estudio para
ser aprobada a mediados de 2007:

• El primero es el estándar IEEE 802.11b que opera en la banda de 2,4
GHz a una velocidad de hasta 11 Mbps.
• El segundo es el IEEE 802.11g que también opera en la banda de 2,4
GHz, pero a una velocidad mayor, alcanzando hasta los 54 Mbps.
• El tercero, que está en uso es el estándar IEEE 802.11ª que se le conoce
como WiFi 5, ya que opera en la banda de 5 GHz, a una velocidad de 54
Mbps. Una de las principales ventajas de esta conexión es que cuenta
con menos interferencias que los que operan en las bandas de 2,4 GHz
ya que no comparte la banda de operaciones con otras tecnologías como
los Bluetooth.
• El cuarto, y que aún se encuentra en estudio, es el IEEE 802.11n que
operaría en la banda de 2,4 GHz a una velocidad de 108 Mbps.

Para contar con este tipo de tecnología es necesario disponer de un punto de
acceso que se conecte al módem y un dispositivo WiFi conectado al equipo.
Aunque el sistema de conexión es bastante sencillo, trae aparejado riesgos ya
que no es difícil interceptar la información que circula por medio del aire. Para
evitar este problema se recomienda la encriptación de la información.

Actualmente, en muchas ciudades se han instalados nodos WiFi que permiten
la conexión a los usuarios. Cada vez es más común ver personas que pueden
conectarse a Internet desde cafés, estaciones de metro y bibliotecas, entre
muchos otros lugares

Septiembre de 2010
13

Grupo 101

METODOS DE BUSQUEDA

"topologías de red" filetype:doc
+|Espectro electromagnético y frecuencias de radio |+TV +telefonía redes de
datos
+Acceso a Internet
define:Bluetooth
intitle:wifi +"que es wifi" | "caracteristicas de los wifi"

Bibliografía
Culturación. (n.d.). Retrieved 08 27, 2010, from Artículos tecnológicos educativos:
http://www.culturacion.com

Eroski. (n.d.). Retrieved 08 27, 2010, from Fundacion Eroski: http://www.fundacioneroski.es

Mis Respuestas. (n.d.). Retrieved 08 27, 2010, from http://www.misrespuestas.com

Wikipedia. (n.d.). Retrieved 08 27, 2010, from http://es.wikipedia.org

Septiembre de 2010
14

Grupo 101

INDICE

E

espectro, 7, 8, 9, 10

R

radio, 2, 7, 8, 13
red, 2, 3, 4, 5, 6, 7, 10, 11, 13

T

teléfonos, 8, 9, 12
televisión, 8, 10
topología, 4, 5, 6, 7

W

WiFi, 12, 13
WIFI, 2, 12

Septiembre de 2010
15

Componentes Red

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Componentes Red

Componentes Red
