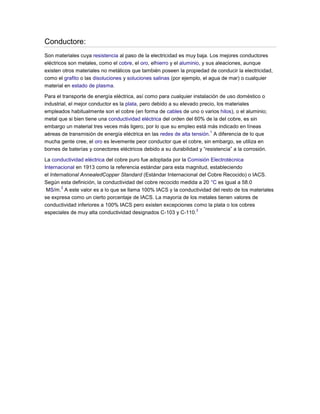

1. Conductore:
Son materiales cuya resistencia al paso de la electricidad es muy baja. Los mejores conductores
eléctricos son metales, como el cobre, el oro, elhierro y el aluminio, y sus aleaciones, aunque
existen otros materiales no metálicos que también poseen la propiedad de conducir la electricidad,
como el grafito o las disoluciones y soluciones salinas (por ejemplo, el agua de mar) o cualquier
material en estado de plasma.
Para el transporte de energía eléctrica, así como para cualquier instalación de uso doméstico o
industrial, el mejor conductor es la plata, pero debido a su elevado precio, los materiales
empleados habitualmente son el cobre (en forma de cables de uno o varios hilos), o el aluminio;
metal que si bien tiene una conductividad eléctrica del orden del 60% de la del cobre, es sin
embargo un material tres veces más ligero, por lo que su empleo está más indicado en líneas
aéreas de transmisión de energía eléctrica en las redes de alta tensión.
1
A diferencia de lo que
mucha gente cree, el oro es levemente peor conductor que el cobre, sin embargo, se utiliza en
bornes de baterías y conectores eléctricos debido a su durabilidad y “resistencia” a la corrosión.
La conductividad eléctrica del cobre puro fue adoptada por la Comisión Electrotécnica
Internacional en 1913 como la referencia estándar para esta magnitud, estableciendo
el International AnnealedCopper Standard (Estándar Internacional del Cobre Recocido) o IACS.
Según esta definición, la conductividad del cobre recocido medida a 20 °C es igual a 58.0
MS/m.
2
A este valor es a lo que se llama 100% IACS y la conductividad del resto de los materiales
se expresa como un cierto porcentaje de IACS. La mayoría de los metales tienen valores de
conductividad inferiores a 100% IACS pero existen excepciones como la plata o los cobres
especiales de muy alta conductividad designados C-103 y C-110.
3

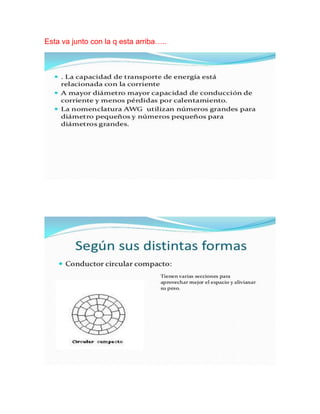

4. Esta va junto con la q esta arriba…..

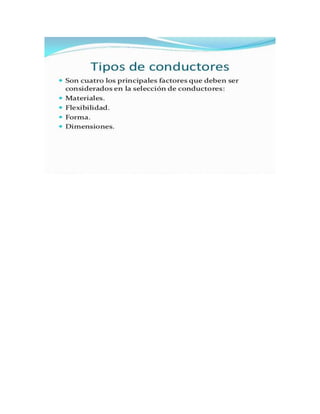

12. TIPOS DE CONDUCTORES
¿Cuantos tipos diferentes de conductores eléctricos existen?
Los conductores son materiales a través de los cuales la electricidad puede fluir fácilmente, en
otras palabras, con baja resistencia.
Existen dos tipos principales de conductores:
1. Metálicos
2. Iónicos
1. Los conductores metálicos, los electrones transportan la corriente, y el material no se ve
afectado por este flujo (en pequeñas corrientes). Este tipo de conductividad se encuentra en
sólidos y líquidos (fundido) metales y semiconductores.
2. Los conductores iónicos, iones con carga positiva y negativa ( cationes y aniones,
respectivamente) transporta la corriente. Este transporte de material altera la composición y
conlleva a reacciones químicas en el material, como depósitos en los electrodos. Este tipo de
conductividad se encuentra en algunos sólidos (sales especiales), sales fundidas, soluciones
salinas y gases ionizados (plasmas).
Los plasmas son un caso especial, ya que uno de los componentes son los electrones y el otro
son partículas de gas con carga positiva. Los dos componentes se complementan en un campo
eléctrico.
APLICACIONES:
 Conducir la electricidad de un punto a otro(pasar electrones
a través del conductor: los electrones fluyen debido a la
diferencia de potencial).
 Establecer una diferencia de potencial entre un punto A y B.
 Crear campos electromagnéticos(como bobinas y
electroimanes).
 Modificar el voltaje(con el uso de transformadores).
 Crear resistencia(con el uso de conductores no muy
conductivos).

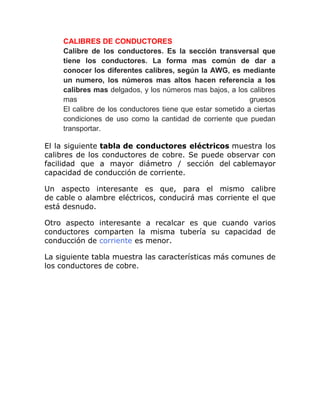

13. CALIBRES DE CONDUCTORES
Calibre de los conductores. Es la sección transversal que
tiene los conductores. La forma mas común de dar a
conocer los diferentes calibres, según la AWG, es mediante
un numero, los números mas altos hacen referencia a los
calibres mas delgados, y los números mas bajos, a los calibres
mas gruesos
El calibre de los conductores tiene que estar sometido a ciertas
condiciones de uso como la cantidad de corriente que puedan
transportar.
El la siguiente tabla de conductores eléctricos muestra los
calibres de los conductores de cobre. Se puede observar con
facilidad que a mayor diámetro / sección del cablemayor
capacidad de conducción de corriente.
Un aspecto interesante es que, para el mismo calibre
de cable o alambre eléctricos, conducirá mas corriente el que
está desnudo.
Otro aspecto interesante a recalcar es que cuando varios
conductores comparten la misma tubería su capacidad de
conducción de corriente es menor.
La siguiente tabla muestra las características más comunes de
los conductores de cobre.

14. Tabla conductores eléctricos
