Este documento define los materiales conductores, los clasifica en dos grupos principales (de alta y baja conductividad), describe sus características y usos. Los materiales conductores son aquellos cuya resistencia al paso de la corriente eléctrica es baja y permiten el flujo continuo de electrones. Los mejores conductores son los metales como el cobre, plata y aluminio. Estos materiales se usan principalmente para transportar electricidad con baja pérdida.

1. Definición , clasificación , como se
identifican y su usos

2. Modalidad : Electricidad
Presentado a : Lic. Quevin
Barrera
Presentado por : Andrés Bayona
Sergio Cifuentes
10 - B
Yopal – Casanare
2014

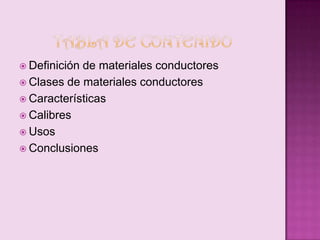

3.  Definición
de materiales conductores
 Clases de materiales conductores
 Características
 Calibres
 Usos
 Conclusiones

5. 

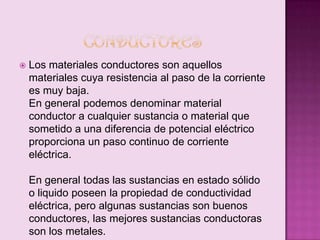

Los materiales conductores son aquellos
materiales cuya resistencia al paso de la corriente
es muy baja.
En general podemos denominar material
conductor a cualquier sustancia o material que
sometido a una diferencia de potencial eléctrico
proporciona un paso continuo de corriente
eléctrica.
En general todas las sustancias en estado sólido
o liquido poseen la propiedad de conductividad
eléctrica, pero algunas sustancias son buenos
conductores, las mejores sustancias conductoras
son los metales.

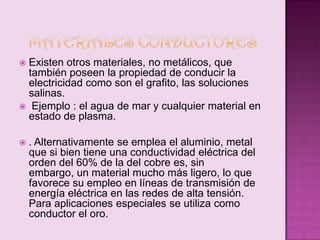

6. Existen otros materiales, no metálicos, que
también poseen la propiedad de conducir la
electricidad como son el grafito, las soluciones
salinas.
 Ejemplo : el agua de mar y cualquier material en
estado de plasma.


. Alternativamente se emplea el aluminio, metal
que si bien tiene una conductividad eléctrica del
orden del 60% de la del cobre es, sin
embargo, un material mucho más ligero, lo que
favorece su empleo en líneas de transmisión de
energía eléctrica en las redes de alta tensión.
Para aplicaciones especiales se utiliza como
conductor el oro.

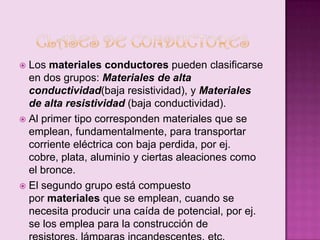

7. Los materiales conductores pueden clasificarse
en dos grupos: Materiales de alta
conductividad(baja resistividad), y Materiales
de alta resistividad (baja conductividad).
 Al primer tipo corresponden materiales que se
emplean, fundamentalmente, para transportar
corriente eléctrica con baja perdida, por ej.
cobre, plata, aluminio y ciertas aleaciones como
el bronce.
 El segundo grupo está compuesto
por materiales que se emplean, cuando se
necesita producir una caída de potencial, por ej.
se los emplea para la construcción de


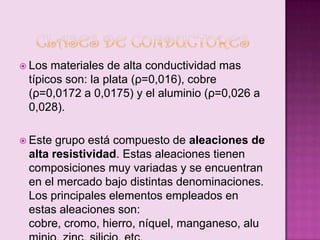

8.  Los
materiales de alta conductividad mas
típicos son: la plata (ρ=0,016), cobre
(ρ=0,0172 a 0,0175) y el aluminio (ρ=0,026 a
0,028).
 Este
grupo está compuesto de aleaciones de
alta resistividad. Estas aleaciones tienen
composiciones muy variadas y se encuentran
en el mercado bajo distintas denominaciones.
Los principales elementos empleados en
estas aleaciones son:
cobre, cromo, hierro, níquel, manganeso, alu

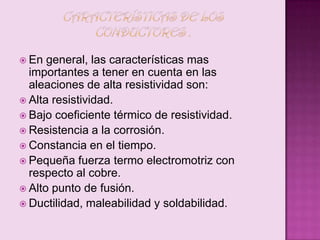

9.  En
general, las características mas
importantes a tener en cuenta en las
aleaciones de alta resistividad son:
 Alta resistividad.
 Bajo coeficiente térmico de resistividad.
 Resistencia a la corrosión.
 Constancia en el tiempo.
 Pequeña fuerza termo electromotriz con
respecto al cobre.
 Alto punto de fusión.
 Ductilidad, maleabilidad y soldabilidad.

10.  En
relación con las características
constructivas, composición de los
conductores y valores característicos que los
determinan, son aplicables las siguientes
definiciones:
 FORMACIÓN: La formación de un conductor
se define por el número de alambres que lo
componen y por el diámetro nominal de los
mismos.
 CUERDA: Es el conductor formado por
varios alambres reunidos, formando hélices.

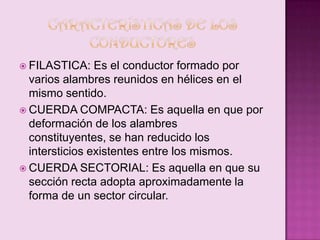

11.  FILASTICA:
Es el conductor formado por
varios alambres reunidos en hélices en el
mismo sentido.
 CUERDA COMPACTA: Es aquella en que por
deformación de los alambres
constituyentes, se han reducido los
intersticios existentes entre los mismos.
 CUERDA SECTORIAL: Es aquella en que su
sección recta adopta aproximadamente la
forma de un sector circular.

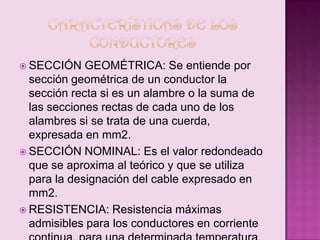

12.  SECCIÓN
GEOMÉTRICA: Se entiende por
sección geométrica de un conductor la
sección recta si es un alambre o la suma de
las secciones rectas de cada uno de los
alambres si se trata de una cuerda,
expresada en mm2.
 SECCIÓN NOMINAL: Es el valor redondeado
que se aproxima al teórico y que se utiliza
para la designación del cable expresado en
mm2.
 RESISTENCIA: Resistencia máximas
admisibles para los conductores en corriente

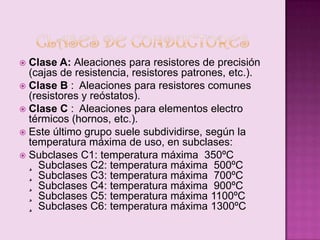

16. Clase A: Aleaciones para resistores de precisión
(cajas de resistencia, resistores patrones, etc.).
 Clase B : Aleaciones para resistores comunes
(resistores y reóstatos).
 Clase C : Aleaciones para elementos electro
térmicos (hornos, etc.).
 Este último grupo suele subdividirse, según la
temperatura máxima de uso, en subclases:
 Subclases C1: temperatura máxima 350ºC
¸ Subclases C2: temperatura máxima 500ºC
¸ Subclases C3: temperatura máxima 700ºC
¸ Subclases C4: temperatura máxima 900ºC
¸ Subclases C5: temperatura máxima 1100ºC
¸ Subclases C6: temperatura máxima 1300ºC


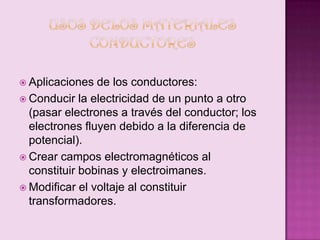

17.  Aplicaciones
de los conductores:
 Conducir la electricidad de un punto a otro
(pasar electrones a través del conductor; los
electrones fluyen debido a la diferencia de
potencial).
 Crear campos electromagnéticos al
constituir bobinas y electroimanes.
 Modificar el voltaje al constituir
transformadores.

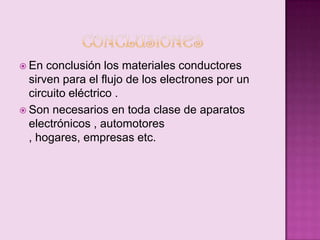

19.  En
conclusión los materiales conductores
sirven para el flujo de los electrones por un
circuito eléctrico .
 Son necesarios en toda clase de aparatos
electrónicos , automotores
, hogares, empresas etc.
