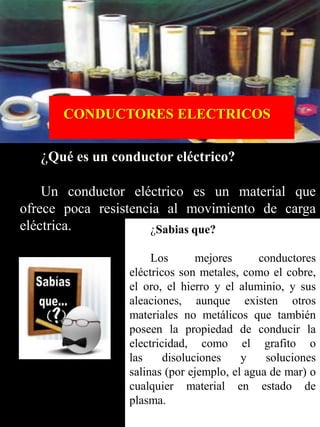

2. CONDUCTORES ELECTRICOS
¿Qué es un conductor eléctrico?
Un conductor eléctrico es un material que
ofrece poca resistencia al movimiento de carga
eléctrica. ¿Sabias que?
Los mejores conductores
eléctricos son metales, como el cobre,
el oro, el hierro y el aluminio, y sus
aleaciones, aunque existen otros
materiales no metálicos que también
poseen la propiedad de conducir la
electricidad, como el grafito o
las disoluciones y soluciones
salinas (por ejemplo, el agua de mar) o
cualquier material en estado de
plasma.

3. • Conducir la electricidad de un punto a otro
(pasar electrones a través del conductor; los
electrones fluyen debido a la diferencia de
potencial).
• Establecer una diferencia de potencial entre
un punto A y B.
• Crear campos electromagnéticos (como en las
bobinas y electroimanes).
• Modificar el voltaje (con el uso de
transformadores).
• Crear resistencias (con el uso de conductores
no muy conductivos).

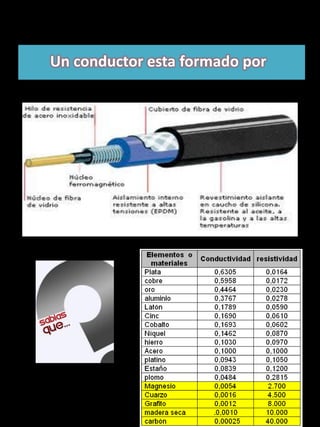

4. Un conductor esta formado por

5. AISLAMIENTO ELECTRICOS
¿Qué es aislamiento?
El objetivo de la aislación en un conductor es evitar que la
energía eléctrica que circula por él, entre en contacto con las
personas o con objetos, ya sean éstos ductos, artefactos u otros
elementos que forman parte de una instalación. Del mismo modo,
la aislación debe evitar que conductores de distinto voltaje puedan
hacer contacto entre sí.
El aislamiento de los cables se designa, como:
A = Aislamientos de asbesto
Ml = Aislamiento mineral.
R = Aislamiento de hule.
SA= Aislamientos de silicio-asbesto
T = Aislamiento termoplástico
V = Aislamiento de cambray barnizado
X = Aislamiento de polímero sintético barnizado
Los cables también se designan por su medio de operación como:
H - Resistente al calor hasta 75°C
HH - Resistente al calor hasta 90°C
Si no hay designación, significa 60°C
W - Resistente a la humedad
UF - Para uso subterráneo

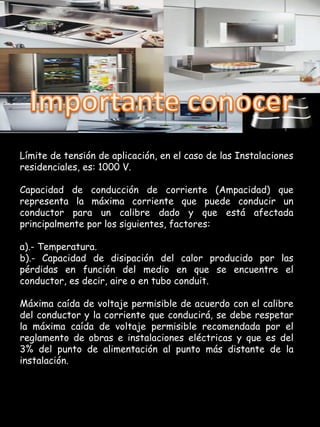

6. Límite de tensión de aplicación, en el caso de las Instalaciones
residenciales, es: 1000 V.
Capacidad de conducción de corriente (Ampacidad) que
representa la máxima corriente que puede conducir un
conductor para un calibre dado y que está afectada
principalmente por los siguientes, factores:
a).- Temperatura.
b).- Capacidad de disipación del calor producido por las
pérdidas en función del medio en que se encuentre el
conductor, es decir, aire o en tubo conduit.
Máxima caída de voltaje permisible de acuerdo con el calibre
del conductor y la corriente que conducirá, se debe respetar
la máxima caída de voltaje permisible recomendada por el
reglamento de obras e instalaciones eléctricas y que es del
3% del punto de alimentación al punto más distante de la
instalación.

7. En todas las instalaciones eléctricas la cubierta
aislante de los conductores debe ser de color:
Neutro: (Blanco o gris).
Tierra: (verde o verde con rayas amarillas).
Fase: (colores diferentes a los de neutro y tierra).

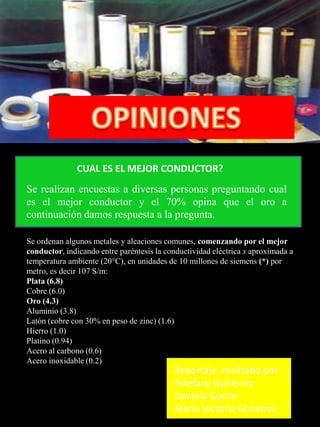

8. CUAL ES EL MEJOR CONDUCTOR?
Se realizan encuestas a diversas personas preguntando cual
es el mejor conductor y el 70% opina que el oro a
continuación damos respuesta a la pregunta.
Se ordenan algunos metales y aleaciones comunes, comenzando por el mejor
conductor, indicando entre paréntesis la conductividad eléctrica s aproximada a
temperatura ambiente (20°C), en unidades de 10 millones de siemens (*) por
metro, es decir 107 S/m:
Plata (6.8)
Cobre (6.0)
Oro (4.3)
Aluminio (3.8)
Latón (cobre con 30% en peso de zinc) (1.6)
Hierro (1.0)
Platino (0.94)
Acero al carbono (0.6)
Acero inoxidable (0.2)
Reportaje realizado por:
Estefany Gutiérrez
Daniela Gorrin
Maria Victoria Giménez
