1. CABLEADO
Audio y Video

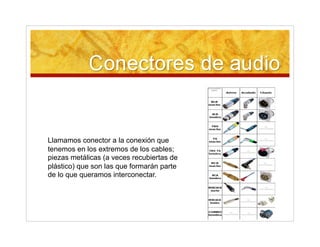

2. Llamamos conector a la conexión que
tenemos en los extremos de los cables;
piezas metálicas (a veces recubiertas de
plástico) que son las que formarán parte
de lo que queramos interconectar.

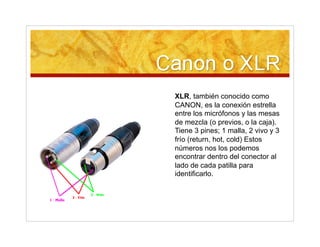

3. XLR, también conocido como
CANON, es la conexión estrella
entre los micrófonos y las mesas
de mezcla (o previos, o la caja).
Tiene 3 pines; 1 malla, 2 vivo y 3
frío (return, hot, cold) Estos
números nos los podemos
encontrar dentro del conector al
lado de cada patilla para
identificarlo.

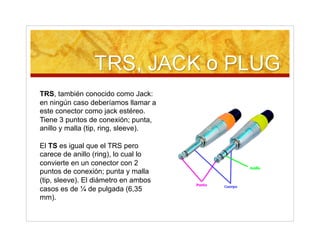

4. TRS, también conocido como Jack:
en ningún caso deberíamos llamar a
este conector como jack estéreo.
Tiene 3 puntos de conexión; punta,
anillo y malla (tip, ring, sleeve).
El TS es igual que el TRS pero
carece de anillo (ring), lo cual lo
convierte en un conector con 2
puntos de conexión; punta y malla
(tip, sleeve). El diámetro en ambos
casos es de ¼ de pulgada (6,35
mm).

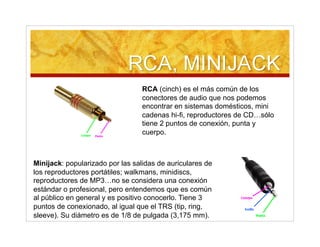

5. RCA (cinch) es el más común de los
conectores de audio que nos podemos
encontrar en sistemas domésticos, mini
cadenas hi-fi, reproductores de CD…sólo
tiene 2 puntos de conexión, punta y
cuerpo.
Minijack: popularizado por las salidas de auriculares de
los reproductores portátiles; walkmans, minidiscs,
reproductores de MP3…no se considera una conexión
estándar o profesional, pero entendemos que es común
al público en general y es positivo conocerlo. Tiene 3
puntos de conexionado, al igual que el TRS (tip, ring,
sleeve). Su diámetro es de 1/8 de pulgada (3,175 mm).

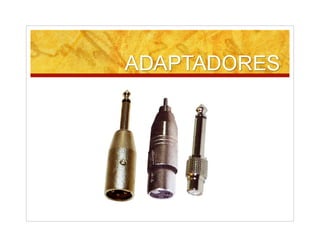

7. Por un cable balanceado viaja la misma señal 2 veces, pero en una de
ellas cambiada de polaridad. El fin de la señal balanceada es evitar ruidos
e interferencias que distorsionen la señal original.
O lo que es lo mismo, tenemos la misma señal 2 veces sin interferencias,
ya que estas se anulan al ser sumadas con polaridades contrarias.
Para realizar esto, es necesario transportar 3 señales (las dos de ida y su
retorno), con lo cual parece lógico que, para realizar conexiones
balanceadas, sólo podremos usar conectores de 3 puntos de conexión y
cables que alberguen 2 minicables y malla. Por tanto, las señales
balanceadas se reducen a cables con conectores XLR y TRS en ambos
extremos.

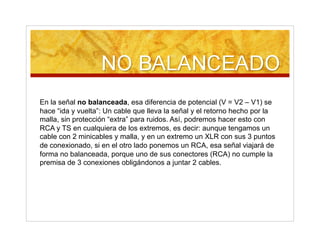

9. En la señal no balanceada, esa diferencia de potencial (V = V2 – V1) se
hace “ida y vuelta”: Un cable que lleva la señal y el retorno hecho por la
malla, sin protección “extra” para ruidos. Así, podremos hacer esto con
RCA y TS en cualquiera de los extremos, es decir: aunque tengamos un
cable con 2 minicables y malla, y en un extremo un XLR con sus 3 puntos
de conexionado, si en el otro lado ponemos un RCA, esa señal viajará de
forma no balanceada, porque uno de sus conectores (RCA) no cumple la
premisa de 3 conexiones obligándonos a juntar 2 cables.

10. Por lo general, no existen cables mono y cables estéreo, es decir: no por
ver un conector TRS en un extremo del cable diremos que ese cable es
estéreo. En todo caso, podríamos decir que es balanceado, y siempre
atendiendo a lo que haya en el otro extremo, como se explicó
anteriormente. Existen cables estéreo, pero reservamos este término para
cuando obligamos a viajar por el mismo cable 2 señales distintas, como en
el cable de los auriculares. En el cable de los auriculares, en un solo
conector TRS o minijack viaja la señal de L y la señal de R. Esto es posible
porque por la punta (tip) se envía la señal de L y por el anillo (ring) la señal
de R, y ambas señales comparten retorno por el cuerpo (sleeve). De
manera que por un cable balanceado (2 minicables y malla) con un
conector de 3 puntos de conexión podemos hacer viajar 2 señales NO
balanceadas independientes.

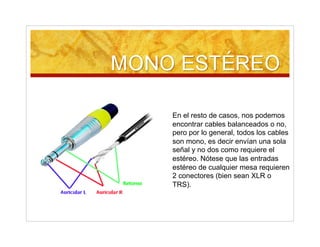

11. En el resto de casos, nos podemos
encontrar cables balanceados o no,
pero por lo general, todos los cables
son mono, es decir envían una sola
señal y no dos como requiere el
estéreo. Nótese que las entradas
estéreo de cualquier mesa requieren
2 conectores (bien sean XLR o
TRS).

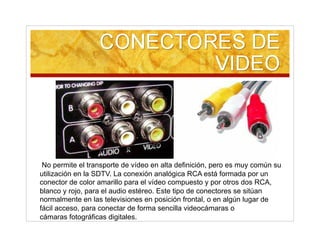

12. No permite el transporte de vídeo en alta definición, pero es muy común su
utilización en la SDTV. La conexión analógica RCA está formada por un
conector de color amarillo para el vídeo compuesto y por otros dos RCA,
blanco y rojo, para el audio estéreo. Este tipo de conectores se sitúan
normalmente en las televisiones en posición frontal, o en algún lugar de
fácil acceso, para conectar de forma sencilla videocámaras o
cámaras fotográficas digitales.

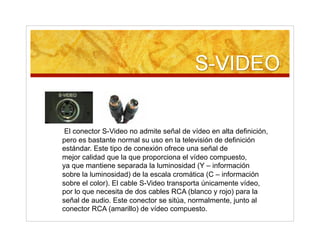

13. El conector S-Video no admite señal de vídeo en alta definición,
pero es bastante normal su uso en la televisión de definición
estándar. Este tipo de conexión ofrece una señal de
mejor calidad que la que proporciona el vídeo compuesto,
ya que mantiene separada la luminosidad (Y – información
sobre la luminosidad) de la escala cromática (C – información
sobre el color). El cable S-Video transporta únicamente vídeo,
por lo que necesita de dos cables RCA (blanco y rojo) para la
señal de audio. Este conector se sitúa, normalmente, junto al
conector RCA (amarillo) de vídeo compuesto.

14. La conexión por componentes YPrPB es la que proporciona
la mejor calidad de vídeo analógico. Este conector puede soportar señales
en alta definición con una ligera pérdida de calidad. Este interfaz
transporta las tres señales YPrPb (la luminosidad y los dos componentes
de color) en canales separados (esto explica la presencia de tres cables de
tipo RCA).
Así, la conexión por componentes YPrPB se puede encontrar
en videocámaras de alta definición, reproductores/grabadores
de DVD, Set Top Box HD, videoproyectores y televisores.
Aunque, este tipo de cableado necesita una conexión de audio
independiente.

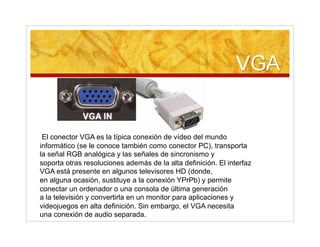

15. El conector VGA es la típica conexión de vídeo del mundo
informático (se le conoce también como conector PC), transporta
la señal RGB analógica y las señales de sincronismo y
soporta otras resoluciones además de la alta definición. El interfaz
VGA está presente en algunos televisores HD (donde,
en alguna ocasión, sustituye a la conexión YPrPb) y permite
conectar un ordenador o una consola de última generación
a la televisión y convertirla en un monitor para aplicaciones y
videojuegos en alta definición. Sin embargo, el VGA necesita
una conexión de audio separada.
