1. Análogo
• Pulsos electromagnéticos en forma de onda
• Es voltaje, corriente
• Transforman la señal en pulsos eléctricos
(audio, video, etc)
• Se genera una señal análoga y se emite de la
misma manera
• Está en proceso de retirada

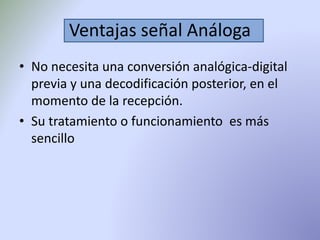

2. Ventajas señal Análoga
• No necesita una conversión analógica-digital
previa y una decodificación posterior, en el
momento de la recepción.
• Su tratamiento o funcionamiento es más
sencillo

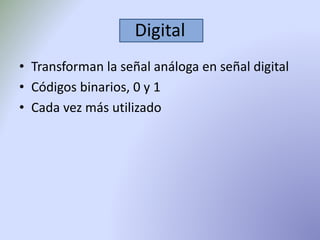

3. Digital
• Transforman la señal análoga en señal digital
• Códigos binarios, 0 y 1
• Cada vez más utilizado

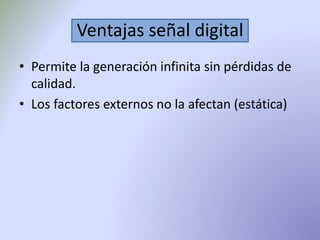

4. Ventajas señal digital
• Permite la generación infinita sin pérdidas de
calidad.
• Los factores externos no la afectan (estática)

5. Cables Video analógico

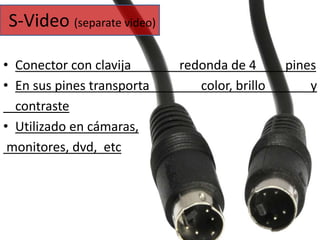

6. S-Video (separate video)
• Conector con clavija redonda de 4 pines
• En sus pines transporta color, brillo y
contraste
• Utilizado en cámaras,
monitores, dvd, etc

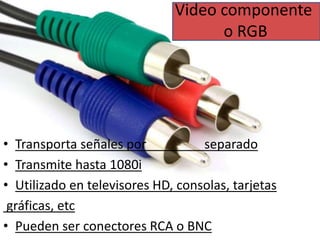

7. Video componente
o RGB
• Transporta señales por separado
• Transmite hasta 1080i
• Utilizado en televisores HD, consolas, tarjetas
gráficas, etc
• Pueden ser conectores RCA o BNC

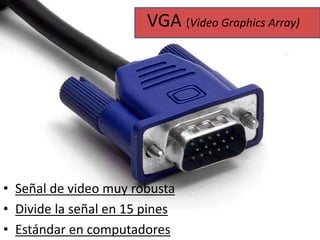

8. VGA (Video Graphics Array)
• Señal de video muy robusta
• Divide la señal en 15 pines
• Estándar en computadores

9. Cables analógicos audio - video

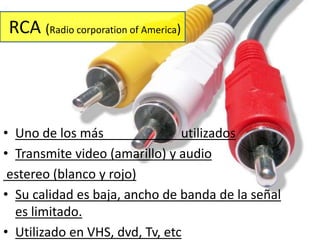

10. RCA (Radio corporation of America)
• Uno de los más utilizados
• Transmite video (amarillo) y audio
estereo (blanco y rojo)
• Su calidad es baja, ancho de banda de la señal
es limitado.
• Utilizado en VHS, dvd, Tv, etc

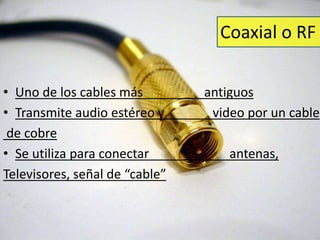

11. Coaxial o RF
• Uno de los cables más antiguos
• Transmite audio estéreo y video por un cable
de cobre
• Se utiliza para conectar antenas,
Televisores, señal de “cable”

12. Cable video digital

13. DVI (Digital Visual Interface)
• Transmite en HD
• Utilizado en Pantallas planas, computadores
• Existen varios tipos de DVI: Digital – análogo-
Digital/análogo (compatible con VGA)

14. Cable audio y video digital

15. FireWire o IEEE 1394 o iLink
• Entrada y salida de datos a alta velocidad
• Utilizado en cámaras de video y de fotos
• Existen varios tipos de cable fireWire

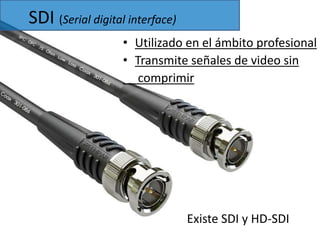

16. SDI (Serial digital interface)
• Utilizado en el ámbito profesional
• Transmite señales de video sin
comprimir
Existe SDI y HD-SDI

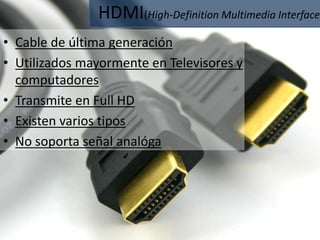

17. HDMI(High-Definition Multimedia Interface)
• Cable de última generación
• Utilizados mayormente en Televisores y
computadores
• Transmite en Full HD
• Existen varios tipos
• No soporta señal analóga

18. Audio analógico

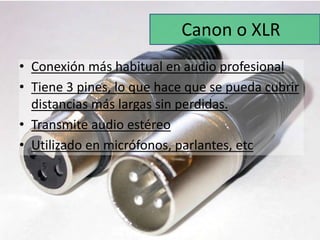

19. Canon o XLR
• Conexión más habitual en audio profesional
• Tiene 3 pines, lo que hace que se pueda cubrir
distancias más largas sin perdidas.
• Transmite audio estéreo
• Utilizado en micrófonos, parlantes, etc

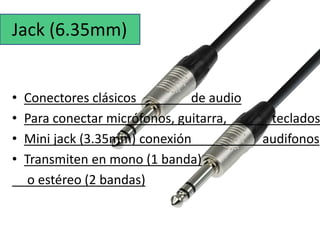

20. Jack (6.35mm)
• Conectores clásicos de audio
• Para conectar micrófonos, guitarra, teclados
• Mini jack (3.35mm) conexión audifonos
• Transmiten en mono (1 banda)
o estéreo (2 bandas)

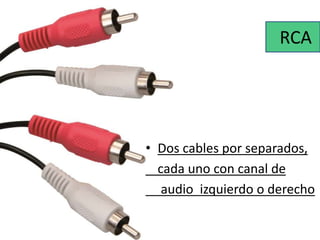

21. RCA
• Dos cables por separados,
cada uno con canal de
audio izquierdo o derecho

22. Cable audio Digital

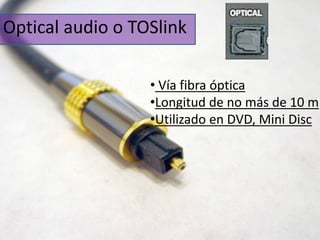

23. Optical audio o TOSlink
• Vía fibra óptica
•Longitud de no más de 10 m
•Utilizado en DVD, Mini Disc

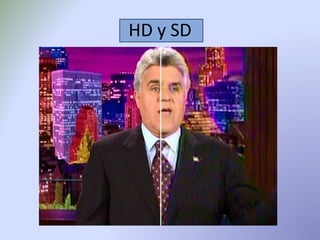

26. HD y SD

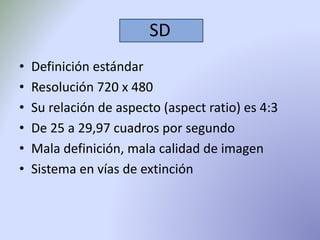

27. SD
• Definición estándar
• Resolución 720 x 480
• Su relación de aspecto (aspect ratio) es 4:3
• De 25 a 29,97 cuadros por segundo
• Mala definición, mala calidad de imagen
• Sistema en vías de extinción

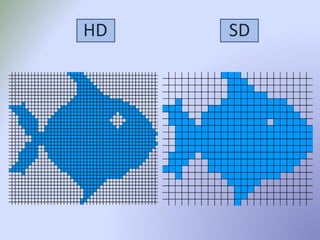

28. HD SD

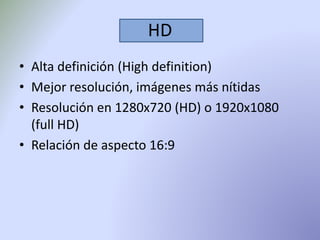

29. HD
• Alta definición (High definition)
• Mejor resolución, imágenes más nítidas

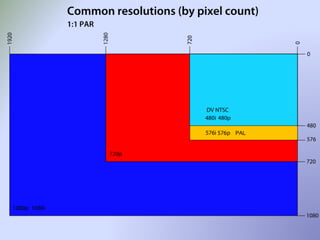

• Resolución en 1280x720 (HD) o 1920x1080
(full HD)
• Relación de aspecto 16:9

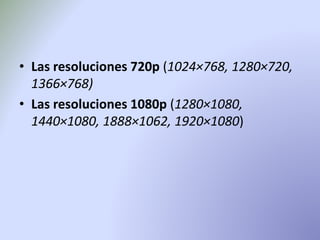

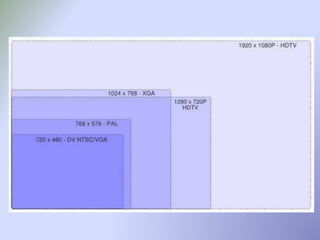

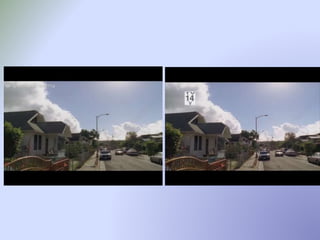

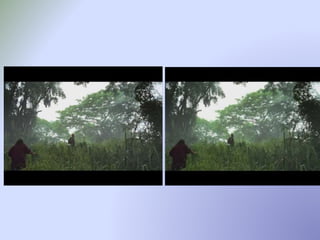

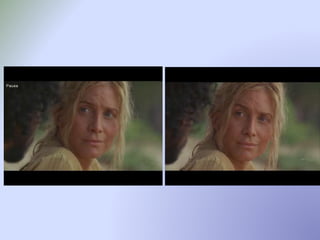

30. • Las resoluciones 720p (1024×768, 1280×720,
1366×768)
• Las resoluciones 1080p (1280×1080,
1440×1080, 1888×1062, 1920×1080)

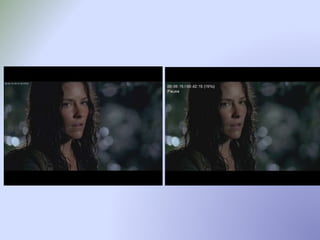

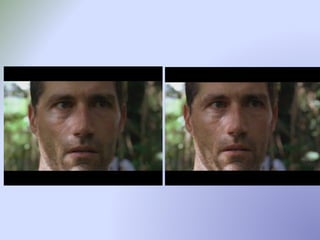

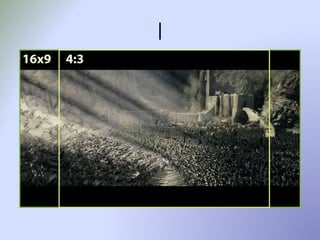

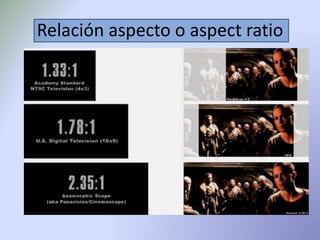

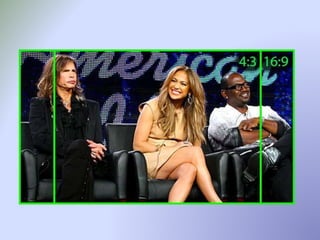

38. Relación aspecto o aspect ratio
