Este documento presenta información sobre los tipos de conectores de audio más utilizados, incluyendo el XLR, TRS, TS, RCA, minijack, combo y speakon. Explica las partes y características de cada conector, así como su uso común en aplicaciones de audio profesional y doméstico. Concluye que los conectores son una parte importante para transmitir señales de audio entre dispositivos.

2. Edwin Norberto Subuyuj Ordóñez Carné: 10003105 Universidad Galileo Escuela Superior de Arte Paquetes de Software II Catedrático: Axel Mérida

3. INTRODUCCIÓN A continuación se presenta información sobre los tipos de conectores de audio mas utilizados. Podremos apreciar sus partes y características de cada uno. Esta información nos ayudaran a comprender mejor su utilización y aplicación.

4. MENÚ Carátula Introducción Conectores Tipos de Conectores XLR TRS – TS RCA MINIJACK COMBO SPEAKON Adaptadores Conclusiones Bibliografía

5. CONECTORES Llamamos conector a la conexión que tenemos en los extremos de los cables; piezas metálicas (a veces recubiertas de plástico) que son las que formarán parte de lo que queramos interconectar. Existen en el mercado multitud de conectores, destacando el XLR como estrella del catálogo seguido por los conectores TRS (Jack). Veamos en el siguiente cuadro los conectores de audio que podemos encontrar:

6. TIPOS DE CONECTORES

7. Aéreo simplemente nos indica que el conector está diseñado para ser instalado en un cable, al igual que el acodado, con la diferencia que este último se usa en aplicaciones donde el espacio es reducido y el conector no puede ocupar el espacio habitual. Los conectores de chasis son aquellos que nos encontramos en aparatos (mesas de mezcla, previos, compresores, puertas); en definitiva, son los que están instalados en la carcasa de un aparato. TIPOS DE CONECTORES

8. XLR XLR son las siglas en inglés de Xternal Live Return; en español, Externo Vivo Retorno. También conocido como CANON, es la conexión estrella entre los micrófonos y las mesas de mezcla, compresores, Snakes, etc. Tiene 3 pines; 1 malla, 2 vivo y 3 frío. Estos números los podemos encontrar dentro del conector al lado de cada patilla para identificarlo.

10. TRS - TS También conocido como Jack, Tiene 3 puntos de conexión; punta, anillo y malla. El TS es igual que el TRS pero carece de anillo (ring), lo cual lo convierte en un conector con 2 puntos de conexión; punta y malla. El diámetro en ambos casos es de ¼ de pulgada (6,35 mm).

11. Partes: I. Cuerpo o Malla (Sleve) 2. Aro (Ring) 3. Punta (Tip) 4. Anillos aislantes

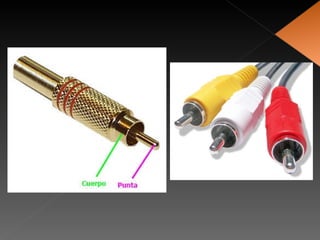

12. RCA Su nombre proviene de Radio Corporation of América , que los introdujo a principios de los años 40. Es el más común de los conectores de audio que nos podemos encontrar en sistemas domésticos, mini cadenas hifi, reproductores de CD, etc. Sólo tiene 2 puntos de conexión, punta y cuerpo.

14. MINIJACK Popularizado por las salidas de auriculares de los reproductores portátiles; walkman, minidiscs, reproductores de MP3, etc. No se considera una conexión estándar o profesional. Tiene 3 puntos de conexionado, al igual que el TRS (tip, ring, sleeve). Su diámetro es de 1/8 de pulgada (3,175 mm).

16. COMBO Este conector se está estandarizando en pequeños interfaces de audio y mesas pequeñas. Nos permite conectar un XLR macho, un TRS macho o un TS macho en el mismo conector hembra. Sin duda un acierto y ahorro de espacio.

18. SPEAKON Especialmente diseñados para Altavoces. Se presenta aéreos y de chasis, con su exclusivo sistema de anclaje "Quick Lock". Los machos siempre se encuentran en el cable, con conectores idénticos en ambos lados, y las hembras en los paneles de conexión.

19. Los conectores speakon están completamente protegidos y blindados de la manipulación accidental del usuario y son capaces de soportar muy altas potencias.

20. ADAPTADORES También cabe destacar la existencia de adaptadores que intercambian la terminación de un cable con cualquier conector en otra que nosotros elijamos, siendo esta una forma rápida y segura de convertir, por ejemplo un RCA en Minijack, o un Minijack a TRS, etc.

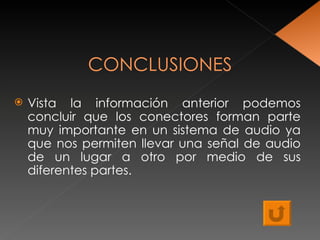

21. CONCLUSIONES Vista la información anterior podemos concluir que los conectores forman parte muy importante en un sistema de audio ya que nos permiten llevar una señal de audio de un lugar a otro por medio de sus diferentes partes.

22. BIBLIOGRAFIA www.hispasonic.com www.wikipedia.com
