El documento explica cómo configurar el enrutamiento entre VLANs utilizando un router y un switch. Primero se crean y asignan las VLANs en el switch. Luego, en el router se configuran las interfaces físicas o subinterfaces y se les asignan direcciones IP en subredes diferentes. Esto permite que el router enrute tráfico entre las VLANs. Finalmente, se verifica la configuración usando comandos como show ip route y show running-config.

1. Configuración y Diagnóstico del Enrutamiento entre VLANs Módulo6, Clase02

2. Configuración tradicional del enrutamiento entre VLANs

3. Configuración inicial del switch Las VLAN se crean en el modo de configuración global mediante el comando vlan id de la VLAN. Una vez creadas las VLAN, se asignan a los puertos del switch a los que se conectará el router. Para realizar esta tarea, se ejecuta el comando switchport access vlan id de la VLAN desde el modo de configuración de la interfaz en el switch para cada interfaz a la cual se conectará el router.

4. Configuración inicial del switch Ejemplo, para el switch S1:

5. Configuración de las interfaces del router Luego, se puede configurar el router para realizar el enrutamiento entre VLAN. Cada interfaz está configurada con una dirección IP mediante el comando ip address dirección ip máscara de subred en el modo configuración de la interfaz. Las interfaces del router están deshabilitadas de manera predeterminada y es necesario habilitarlas con el comando no shutdown antes de utilizarlas.

6. Configuración de las interfaces del router Ejemplo, para el router R1:

7. Configuración de las interfaces del router El proceso se repite para todas las interfaces del router. Es necesario asignar cada interfaz del router a una subred única para que se produzca el enrutamiento. Ejemplo: F0/0 dirección IP 172.17.10.1 F0/1 dirección IP 172.17.30.1 etc.

8. Configuración de las interfaces del router Los routers Cisco están configurados de manera predeterminada para enrutar el tráfico entre las interfaces locales. No es necesario que esté habilitado el enrutamiento. Sin embargo, si se configuran múltiples routers para realizar el enrutamiento entre VLAN, puede habilitarse un protocolo de enrutamiento dinámico para simplificar la administración de la tabla de enrutamiento .

9. Ejemplo Router, switch y red.

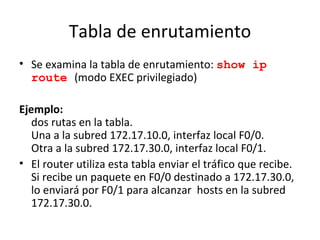

10. Tabla de enrutamiento Se examina la tabla de enrutamiento: show ip route (modo EXEC privilegiado) Ejemplo: dos rutas en la tabla. Una a la subred 172.17.10.0, interfaz local F0/0. Otra a la subred 172.17.30.0, interfaz local F0/1. El router utiliza esta tabla enviar el tráfico que recibe. Si recibe un paquete en F0/0 destinado a 172.17.30.0, lo enviará por F0/1 para alcanzar hosts en la subred 172.17.30.0.

11. Ejemplo show ip route (modo EXEC privilegiado)

12. Verificar la configuración del router Comando show running-config (modo EXEC privilegiado) . Comando show interface (modo EXEC privilegiado) Para más detalle: interfaces del router, información de diagnóstico, estado, dirección MAC y errores de transmisión y recepción

13. Configuración Router on-a-stick del enrutamiento entre VLANs

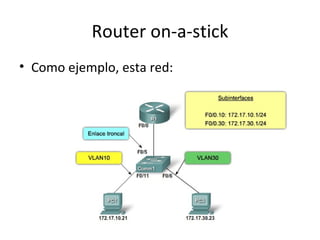

14. Router on-a-stick Como ejemplo, esta red:

15. Configuración del switch Recordar que primero se configura el switch. Las VLAN 10 y 30 se crearon en S1 con los comandos vlan 10 y vlan 30 . Dado que el puerto del switch F0/5 se configura como puerto de enlace troncal no se le asigna ninguna VLAN Para configurar el puerto F0/5 como un puerto de enlace troncal, usar switchport mode trunk en el modo de configuración de la interfaz.

16. Router on-a-stick No se puede utilizar los comandos switchport mode dynamic auto o switchport mode dynamic desirable porque el router no admite el protocolo de enlace troncal dinámico.

17. Configuración del router La configuración de múltiples subinterfaces es diferente a cuando se utilizan interfaces físicas. Cada subinterfaz se crea con el comando interface id de la interfaz.id de subinterfaz en el modo de configuración global.

18. Configuración del router Ejemplo: la subinterfaz Fa0/0.10 se crea mediante el comando interface fa0/0.10 en el modo de configuración global. Una vez creada la subinterfaz, se asigna el ID de la VLAN mediante el comando encapsulation dot1q id de la VLAN en el modo de configuración de la subinterfaz.

19. Configuración del router Se asigna dirección IP a la subinterfaz: ip address dirección ip máscara de subred en el modo de configuración de la subinterfaz. Ejemplo: Subinterfaz F0/0.10 es asignada a la dirección IP 172.17.10.1 mediante el comando ip address 172.17.10.1 255.255.255.0 . No es necesario que ejecute un comando no shutdown en el nivel de la subinterfaz porque éste no habilita la interfaz física.

20. Configuración del router Se repite en todas las subinterfaces del router necesarias para enrutar las VLAN configuradas. Es necesario asignar una dirección IP a cada subinterfaz del router en una subred única para que tenga lugar el enrutamiento. Ejemplo: Se configuró la otra subinterfaz del router, F0/0.30, para utilizar la dirección IP 172.17.30.1, que está en una subred diferente a la subinterfaz F0/0.10.

21. Configuración del router Una vez configuradas todas las subinterfaces en la interfaz física del router, se habilita la interfaz física. En el ejemplo, la interfaz F0/0 tiene ejecutado el comando no shutdown para habilitar la interfaz, la que habilita todas las subinterfaces configuradas.

22. Configuración del router Ejemplo Los routers Cisco están configurados de manera predetermi-nada para enrutar entre subinterfa-ces locales. No es necesario habilitar enrutamiento.

23. Tabla de enrutamiento Ejemplo:

24. Verificar la configuración del router Ejemplo:

25. Comprobación

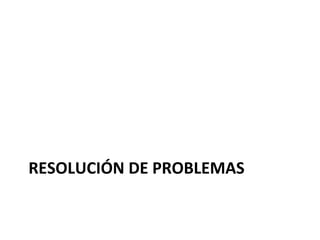

26. RESOLUCIÓN DE PROBLEMAS

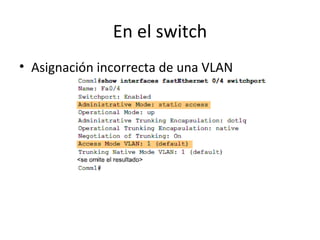

27. En el switch Asignación incorrecta de una VLAN

28. En el switch Modo de acceso incorrecto

29. En el router Verificación de configuración

30. PARTE PRÁCTICA
