Construccion

Cortadoras de Piso 26

Soff-Cut 32

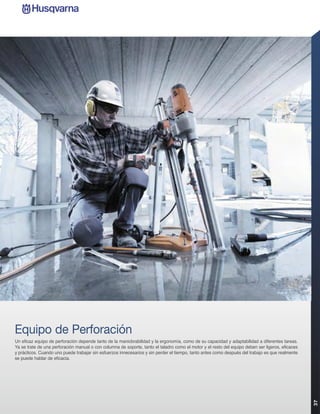

Equipo de perforación 37

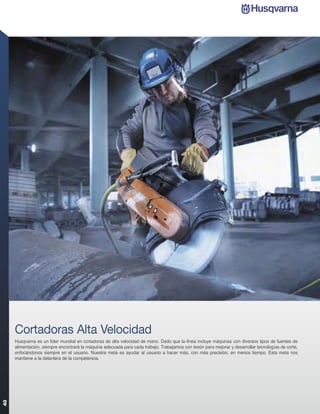

Cortadoras Alta Velocidad 40

Escariﬁcadora 52

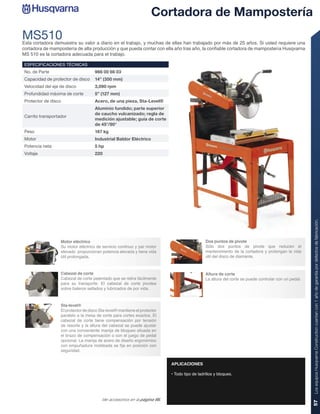

Cortadoras de mampostería, baldosas y
55
azulejos

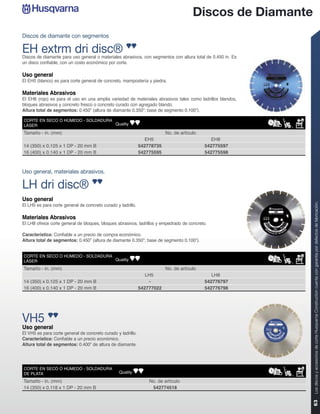

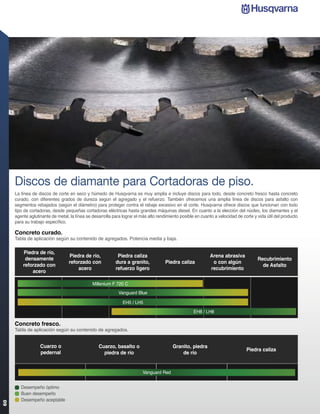

Discos de diamante para Cortadoras de
60
Piso

Discos de Diamante para Cortadoras Alta
62
Velocidad

Disco Abrasivo de Alta Velocidad 65

Discos especiales para cortadoras de Alta
65
Velocidad

Discos de diamante para cortadoras de
66
azulejos

Discos para Soff-Cut 69

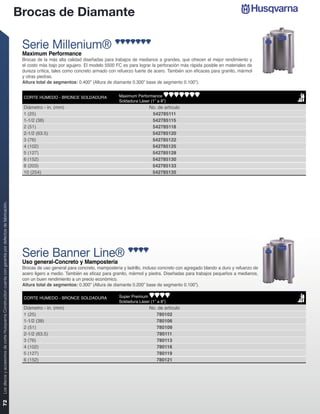

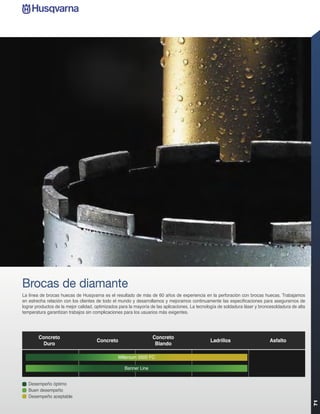

Brocas de diamante 71

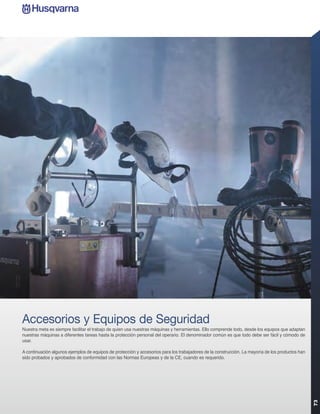

Accesorios y Equipos de Seguridad 73

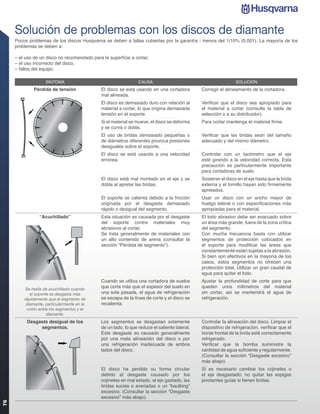

Solución de problemas con los discos de
76
diamante

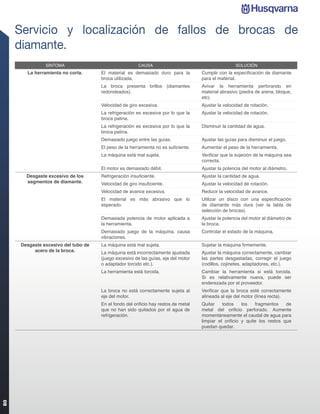

Servicio y localización de fallos de brocas
80
de diamante

Refacciones Originales 82

Husqvarna
Información Importante
TIPOS DE EQUIPOS CALIDADES DE DISCOS / BROCAS
Esmeriladora de ángulo Cortadora de alta Estos símbolos gráficos indican el nivel de calidad de cada producto
recto de 4” a 9” velocidad de diamante. Una mayor cantidad de símbolos de diamante indica
más contenido de diamante, vida útil más prolongada y costo de uso
Cortadora para concreto Cortadora de
(grande) mampostería menor.
Cortadora para concreto
Escariﬁcadora
(pequeña)
Perforadora para brocas Quality Premium Super Premium
Cortadora de azulejo
huecas
Perforadora de mano Soff-Cut Professional High Performance Maximum
Performance
SECO CONTRA HÚMEDO
Los discos de corte en húmedo SE DEBEN usar con agua para TAMAÑO
enfriar el disco y evitar daños. El uso de estos discos sin agua no es Las dimensiones se indican como sigue: diámetro x ancho x diámetro
seguro. Los discos para corte en seco se pueden usar sin agua, dado del eje.
que estos discos se enfrían por aire, es importante contar con un Abreviaturas de los agujeros centrales:
buen flujo de aire alrededor del disco. Los discos para corte en seco DP = El disco tiene un agujero para pasador impulsor para
también se pueden usar con agua para reducir el polvo y el calor. cortadoras de concreto
DM = Eje con forma de diamante
Nota acerca del corte húmedo: El uso de agua como refrigerante B = El disco tiene un buje adicional para este diámetro
permitirá hacer cortes más profundos en una sola pasada, según las
condiciones de trabajo.
GARANTÍA DE EQUIPOS
Ofrecemos garantía de 1 año para todos los equipos.
Nota acerca del corte en seco: No corte más de 1” a 2” de
profundidad en una sola pasada de corte en seco. Si se requiere un
corte más profundo, haga el corte con una segunda o tercera pasada GARANTÍA DE DISCOS Y ACCESORIOS
(se denomina corte en etapas). También, deje que el disco se enfríe Ofrecemos garantía únicamente por defectos de fabricación.
cada 10 a 15 segundos retirándolo del corte y permitiendo que gire
libremente durante unos segundos.

Se debe usar protección respiratoria adecuada.
25

Cortadoras de Piso
Nuestra amplia gama de cortadoras de suelos incluye cortadoras eficaces para suelos, accesos, estacionamientos, calles, pistas de aviación,
concreto fresco, concreto viejo y asfalto. Los discos y las máquinas deben trabajar con seguridad y potencia en función del material a cortar.

Al mismo tiempo que damos prioridad a los deseos y requisitos de nuestros usuarios, evaluamos la capacidad y eficacia de nuestro equipo, lo que
nos permite desarrollar continuamente soluciones más eficaces.
26

Tabla comparativa

FS 6600 D 3 Velocidades FS 520 FS413 FS400
No. de Parte 965 88 5421 965 15 0209 965 15 0105 965 14 8208
Protector disco 30” 20” 18”
Fabricante del motor John Deere Honda
Potencia máxima, hp 66 18 11
Potencia del eje del disco, hp 60 - - -
Cilindrada, cc 2,400 615 389
Cilindros / ciclos 4/4 2/4 1/4
Capacidad de combustible, l 37 8.3 6.1
Filtro de aire Doble elemento Tipo seco Dual Cyclone seco
Enfriamiento del motor Líquido/aire Aire
Velocidad de la flecha, rpm 3,070/2,160/1,860 2,620 2,800
Tipo de transmisión Motor dual hidrostático Hidrostático - -
Velocidad de transmisión, m/min 0 - 100 0 - 24.38 - -

Los equipos Husqvarna Construction cuentan con 1 año de garantía por defectos de fabricación.
Protector de disco Deslizante / fijo Deslizante Fijo
Máx. profundidad de corte, in 12” 7-5/8” 6-5/8”
Tamaño de la flecha, mm 25.4
Diámetro del eje del disco, mm 51 30 25.4
Número de bandas 4 (3 vx) 1 (Poly-V)
Control de profundidad del disco Electro hidráulico Volante
Peso, kg 849 224 139 99
Peso embalaje, kg 893 263 172 125
Dimensiones, mm (L x A x Al) 1,701 x 965 x 1,448 1,676 x 660 x 1,067 1,499 x 654 x 1,041 1,067 x 508 x 940
Dimensiones embalaje, mm (L x A x Al) 1,740 x 1,067 x 1,600 - 1,125 x 725 x 1,125 1,150 x 720 x 1,180
Nivel de presión de sonido, Lpa (dB) 94.8 96
Nivel de potencia de sonido, Lwa (dB) 119 106
IntelliSeal™ • • •
Tanque de agua •
Sistema de pulverización de agua • •
Maneral ajustable • • • •
Página 28 29 30 31
27

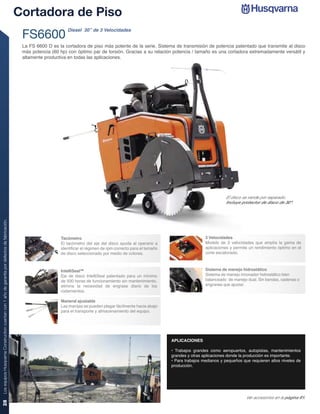

Cortadora de Piso
Diesel 30” de 3 Velocidades
FS6600
La FS 6600 D es la cortadora de piso más potente de la serie. Sistema de transmisión de potencia patentado que transmite al disco
más potencia (60 hp) con óptimo par de torsión. Gracias a su relación potencia / tamaño es una cortadora extremadamente versátil y
altamente productiva en todas las aplicaciones.

El disco se vende por separado.
Incluye protector de disco de 30”.

Tacómetro 3 Velocidades
El tacómetro del eje del disco ayuda al operario a Modelo de 3 velocidades que amplía la gama de
identiﬁcar el régimen de rpm correcto para el tamaño aplicaciones y permite un rendimiento óptimo en el
de disco seleccionado por medio de colores. corte escalonado.

IntelliSeal™ Sistema de manejo hidrostático
Eje de disco IntelliSeal patentado para un mínimo Sistema de manejo innovador hidrostático bien
de 500 horas de funcionamiento sin mantenimiento, balanceado de manejo dual. Sin bandas, cadenas o
elimina la necesidad de engrase diario de los engranes que ajustar.
rodamientos.

Maneral ajustable
Las manijas se pueden plegar fácilmente hacia abajo
para el transporte y almacenamiento del equipo.

APLICACIONES

• Trabajos grandes como aeropuertos, autopistas, mantenimientos
grandes y otras aplicaciones donde la producción es importante.
• Para trabajos medianos y pequeños que requieren altos niveles de
producción.

Ver accesorios en la página 61.
28

Cortadora de Piso
FS520
Cortadora de piso desarrollada pensando en la ergonomía y en ser amigable con el usuario, ofrece un sin ﬁn de soluciones innovadoras
que hacen el trabajo más sencillo. Gracias a su transmisión hidrostática resulta ideal para los trabajos más demandantes a pesar de su
tamaño compacto. La cortadora de piso FS 520 de Husqvarna puede usarse con discos de hasta 20”.


Montaje del motor de bajas vibraciones IntelliSeal™
El sistema de montaje del motor y eje del disco Eje de disco IntelliSeal patentado para un mínimo
reduce la vibración general de la cortadora, lo que de 250 horas de funcionamiento sin mantenimiento,
otorga un mejor rendimiento de corte y reduce en elimina la necesidad de engrase diario de los
gran medida la vibración en las manijas para el rodamientos.
operador.

Maneral ajustable Sistema de mando autocontenido
Las manijas se pueden plegar fácilmente hacia abajo El sistema de mando diferencial hidrostático elimina
para el transporte y almacenamiento del equipo. los engranajes impulsores de las ruedas traseras,
con lo que se reduce el desgaste innecesario de las
mismas.

Marco Tubular Tanque de agua opcional
El marco tubular protege al motor. Se dispone de un tanque de agua opcional para el
uso cuando no se cuenta con una fuente de agua
constante. Se vende por separado.

Protector de disco Pulverización de agua
El protector del disco incluye un sistema de bisagra El sistema de pulverización de agua facilita el
con cojinete de precisión que reduce el desgaste y mantenimiento y proporciona un mejor caudal de
el ruido que causa la vibración. agua.

Sistema de elevación APLICACIONES
El sistema de elevación / bajada con tornillo asistido
por resorte reduce en gran medida la cantidad de • Reparaciones y trabajos medianos a pequeños cuando se requiere
fuerza necesaria para que el operador eleve y baje una cortadora autopropulsada.
la cortadora. También permite que el operador suba
y baje el disco rápidamente y con más control.
Accesorios
542204089 Protector de disco de 20”
Ver accesorios en la página 60. 541208286 Juego de tanque de agua (25 l / 6.6 gal)
29

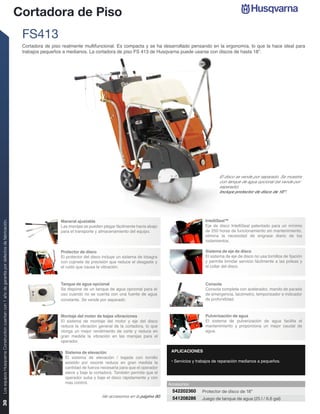

Cortadora de Piso
FS413
Cortadora de piso realmente multifuncional. Es compacta y se ha desarrollado pensando en la ergonomía, lo que la hace ideal para
trabajos pequeños a medianos. La cortadora de piso FS 413 de Husqvarna puede usarse con discos de hasta 18”.

El disco se vende por separado. Se muestra
con tanque de agua opcional (se vende por
separado).

Maneral ajustable IntelliSeal™

Las manijas se pueden plegar fácilmente hacia abajo Eje de disco IntelliSeal patentado para un mínimo
para el transporte y almacenamiento del equipo. de 250 horas de funcionamiento sin mantenimiento,
elimina la necesidad de engrase diario de los
rodamientos.

Protector de disco Sistema de eje de disco
El protector del disco incluye un sistema de bisagra El sistema de eje de disco no usa tornillos de ﬁjación
con cojinete de precisión que reduce el desgaste y y permite brindar servicio fácilmente a las poleas y
el ruido que causa la vibración. el collar del disco.

Tanque de agua opcional Consola
Se dispone de un tanque de agua opcional para el Consola completa con acelerador, mando de parada
uso cuando no se cuenta con una fuente de agua de emergencia, tacómetro, temporizador e indicador
constante. Se vende por separado. de profundidad.

Montaje del motor de bajas vibraciones Pulverización de agua
El sistema de montaje del motor y eje del disco El sistema de pulverización de agua facilita el
reduce la vibración general de la cortadora, lo que mantenimiento y proporciona un mejor caudal de
otorga un mejor rendimiento de corte y reduce en agua.
gran medida la vibración en las manijas para el
operador.

Sistema de elevación APLICACIONES
El sistema de elevación / bajada con tornillo
asistido por resorte reduce en gran medida la • Servicios y trabajos de reparación medianos a pequeños.
cantidad de fuerza necesaria para que el operador
eleve y baje la cortadora. También permite que el
operador suba y baje el disco rápidamente y con
más control. Accesorios
542202360 Protector de disco de 18”
Ver accesorios en la página 60. 541208286 Juego de tanque de agua (25 l / 6.6 gal)
30

Cortadora de Piso
FS400
Cortadora de piso multifuncional, robusta y conveniente para cualquier trabajo. La manija ajustable asegura un bajo nivel de vibraciones
y una posición de trabajo ergonómica. Una perfecta distribución del peso equivale a una excelente estabilidad en las operaciones de
corte con el equipo. Ideal para trabajos pequeños. La cortadora de piso FS 400 de Husqvarna puede usarse con discos de hasta 18”.
Incluye tanque de agua.

Asa de levante Central
Facilita la carga y descarga.


Volante plegable Maneral de bajas vibraciones
El volante puede ser doblado cuando se transporta El maneral ajustable asegura bajas vibraciones y

el equipo para evitar cualquier daño. una posición ergonómica de trabajo.

Indicador de profundidad Sistema de elevación
El indicador de profundidad de corte se puede Sistema de elevación / bajada asistido por
ajustar para discos de diferente diámetro. amortiguador.

Banda trapezoidal Guía de corte frontal
Banda trapezoidal dentada para una transmisión de Guía que facilita el corte del concreto.
potencia óptima.

Tanque de agua grande Ruedas con baleros
Tanque de agua grande estándar, de plástico Las ruedas tienen baleros y sellos a prueba de agua
resistente a impactos, con conexión rápida para que reducen el mantenimiento.
manguera de agua hacia la parte superior del
protector del disco. No se requieren herramientas
para el desarmado. Opcional para el uso cuando no
se cuenta con una fuente de agua constante.

APLICACIONES

• Trabajos de reparación de caminos pequeños de concreto o asfalto.
• Corte de fosas para tuberías.
Accesorios • Para hacer juntas de expansión en pavimentos de concreto.
502082901 Protector de disco de 18” • Corte de canales para tuberías de cables.
543049899 Juego de tanque de agua (25 l / 6.6 gal)

31

Soff-Cut
El sistema Husqvarna Soff-Cut es un sistema único patentado de corte de concreto fresco. Esta tecnología permite que el concreto sea cortado de
1 a 2 horas después de colocado y antes de que seque. Husqvarna Soff-Cut provee la mejor solución y minimiza el riesgo de fracturas aleatorias,
además de simplificar el proceso de trabajo comparado con las sierras tradicionales.
32

Soff-Cut
Funcionamiento del Sistema
El problema
Cuando el concreto se hidrata y comienza a fraguar
desarrolla un estrés interno. El objetivo de controlar
las grietas producidas por la contracción es liberar
el estrés antes de que se libere solo originando una
grieta aleatoria.

De los problemas a los que se enfrentan los subcontratistas de
concreto, el agrietamiento aleatorio es uno de los más costosos
y perjudiciales.

La nueva solución
Con el sistema de corte seco Husqvarna Soff-Cut
Ultra Early Entry™, el corte de uniones se mantiene
en la zona verde, dentro de la primera o segunda
hora después de haber terminado. La tecnología
Husqvarna Soff-Cut se basa en la combinación
del disco Soff-Cut y la placa antideslizamiento. La
rotación de corte del disco se combina con la placa
antideslizamiento que presiona sobre la superficie
para evitar roturas y grietas.

Soff-Cut es el único sistema que le permite cortar
en la zona verde como parte del proceso de
acabado, para controlar con más eficacia las Soff-Cut tiene el exclusivo sistema de corte seco Ultra Early
grietas por contracción. Entry que controla las grietas aleatorias realizando el corte

temprano.

Soff-Cut 4000 Soff-Cut 2000 Soff-Cut 150
No. de Parte 966 84 55 01 966 84 53 01 966 84 48 01
Capacidad protector disco, in (mm) 14” (350) 10” (254) 6” (152)
Velocidad del eje del disco, rpm 3,500 3,800
Profundidad de corte máx, in (mm) 3” (76) 1-1/2” (38) 1-3/16 (30)
Ruedas delanteras, in (mm) 4” x 4” (102 x 102) 3” x 3” (76 x 76)
Ruedas traseras, in (mm) 10” x 3-5/8” (254 x 92) 3” x 3” (76 x 76
Potencia, hp* 20 9 4.5
Peso, kg 191 144 39
Dimensiones, mm (L x A x Al) 2,388 x 737 x 864 1,778 x 648 x 1,016 1,727 x 483 x 851
Página 34 35 36

* De acuerdo a las especificaciones del fabricante del motor.
33

Soff-Cut

Soff-Cut 4000
La Husqvarna Soff-Cut 4000 es una sierra autopropulsada a
gasolina diseñada para aplicaciones en trabajos comerciales
pesados, industriales y de pavimentación. Sus características
incluyen un motor de 20 hp con dos cilindros y válvulas sobre la
cabeza, ﬁltro de aire para trabajo rudo, encendido electrónico,
lubricación a presión, elevadores de válvulas hidráulicos y bomba
de gasolina mecánica. Tres diferentes anchos de discos pueden
ser utilizados permitiendo diferentes anchos y control de quiebre
al mismo tiempo.

ESPECIFICACIONES TÉCNICAS
No. de Parte 966 84 55 01
Motor Kohler a Gasolina
Potencia máxima 20 hp / 14.9 kW
Diámetro de Disco 14” (350 mm)
Máx. Profundidad de Corte 3” (76 mm)
Peso sin combustible ni equipo
191 kg
de corte

CARACTERÍSTICAS
APLICACIONES
• Cortadora a gasolina con autotracción y transmisión
hidrostática. • Sistema de corte de concreto Ultra Early Entry™ para controlar el
• Llave de arranque electrónico. agrietamiento por contracción y reducir el agrietamiento aleatorio.
• Control eléctrico de profundidad de corte. • Diseñado para el rendimiento óptimo en autopistas, caminos y
• Sistema de carga regulado de 15 A. pavimentos, ideal para las aplicaciones comerciales, industriales y de
• Guía mecánica retráctil pro control remoto. pavimentación más exigentes.
• Sistema elevador incorporado. • Se puede usar con discos de tres espesores diferentes para
• Bastidor frontal de protección. diferentes tipos de empalmes y control simultáneo de grietas.
• Disco de diamante patentado para corte seco, placa deslizante
antiatascos y eje de seguridad.
• Compartimiento patentado de disco para bajo nivel de ruido
y de polvo.

34

Soff-Cut

Soff-Cut 2000
Sierra auto propulsada de corte en seco a gasolina, ideal para
trabajos de medianos a pesados, comerciales, industriales y
aplicaciones de pavimentación. La Husqvarna 2000 está diseñada
para brindar versatilidad, fácil de usar y con capacidad de alta
producción. Tres anchos de cuchilla pueden ser utilizados,
permitiendo diferentes anchos de juntas y controlar las fracturas al
mismo tiempo. Entre sus características principales está su motor
de 9 hp con liberación de compresión automática para un arranque
sencillo, sistema de cadena superior, alta refrigeración, excelente
sistema de lubricación y sistema de limpieza de aire cyclone que
aumenta la durabilidad del motor.

No. de Parte 966 84 53 01
Motor Robin a Gasolina
Máx. Profundidad de Corte 1.5” (38 mm)
144 kg
de corte

CARACTERÍSTICAS
APLICACIONES
• Cortadora de gasolina con autotracción con motor eléctrico de
arranque y transmisión hidrostática. • Sistema de corte de concreto Ultra Early Entry™ para controlar el
• Llave de arranque y estrangulador electrónico remotos. agrietamiento por contracción y reducir el agrietamiento aleatorio.
• Compartimiento patentado de disco para bajo nivel de ruido • Ideal para aplicaciones profesionales industriales medias a pesadas
y de polvo. como pavimentación.
• Sistema elevador incorporado. • Se puede usar con discos de tres espesores diferentes para
• Guía mecánica retráctil pro control remoto. diferentes tipos de empalmes y control simultáneo de grietas.
• Bastidor frontal de protección.
• Control mecánico de profundidad de corte.
• Filtro de aire cyclone para acrecentar la vida útil del motor.
• Neumáticos antiatasco de poliuretano de baja densidad.
• Compartimiento patentado de disco para bajo nivel de ruido
y de polvo.
35

Soff-Cut

Soff-Cut 150
La cortadora a gasolina Soff-Cut 150 ha sido diseñada para
aplicaciones residenciales y comerciales ligeras. La cortadora a
gasolina más ligera de la gama Soff-Cut, la 150 ha sido diseñada
con un criterio práctico y facilidad de uso. Incluye un alojamiento
de disco de bajo ruido que permite el uso de la unidad en áreas
residenciales con mínimas molestias. Además, el sistema de
bloqueo de polvo bajo permite el corte seco controlando los
residuos producidos para una limpieza fácil.

No. de Parte 966 84 48 01
Motor Robin a Gasolina
Potencia máxima 4.5 hp / 3.3 kW
Máx. Profundidad de Corte 1-3/16” (30 mm)
39 kg
de corte

CARACTERÍSTICAS
APLICACIONES
• Compartimiento patentado de disco para bajo nivel de
ruido y de polvo. • Sistema de corte de concreto Ultra Early Entry™ para controlar el
• Motor de 4.5 hp con ﬁltro de aire cyclone. agrietamiento por contracción y reducir el agrietamiento aleatorio.
• Control mecánico de profundidad de corte. • Diseñada para aplicaciones en zonas residenciales y comerciales
• Neumáticos de poliuretano anti-atasco y anti-marca. ligeras con nivel sonoro mínimo.
• Sistema retráctil de guía frontal.
• Manillar plegable.
• Motor con arranque fácil.
• Eje de seguridad patentado.

36

Equipo de Perforación
Un eficaz equipo de perforación depende tanto de la maniobrabilidad y la ergonomía, como de su capacidad y adaptabilidad a diferentes tareas.
Ya se trate de una perforación manual o con columna de soporte, tanto el taladro como el motor y el resto del equipo deben ser ligeros, eficaces
y prácticos. Cuando uno puede trabajar sin esfuerzos innecesarios y sin perder el tiempo, tanto antes como después del trabajo es que realmente
se puede hablar de eficacia.
37

Taladro manual
DM 225
El taladro manual, para perforadora de broca hueca de mano Husqvarna DM 225, resulta ideal para perforar concreto y mampostería. El
taladro manual resulta adecuado para operadores profesionales, fontaneros, electricistas y contratistas que requieren alto rendimiento y
eﬁciencia en un taladro manual ligero.

No. Parte 965 17 38 03
Salida del motor 1,725 W / 15 A
Voltaje 115 V
Velocidad del eje – alta 2,900 rpm con carga plena
Diámetro de broca recomendado
2” y menores
(velocidad alta)
Velocidad del eje – mediana: 1,400 rpm con carga plena
Brocas de 2” – 4”
(velocidad media)
Velocidad del eje – baja 580 rpm con carga plena
Brocas de 4” – 6”
(velocidad baja)
4” de mano, 6” montada en un
Diámetro máximo de agujero
pedestal
Peso 5.4 kg
Rosca del eje 1-1/4” - 7 hilos por pulgada

Perforación Estuche
Se adapta tanto para perforación en seco como Incluye estuche para el transporte.
húmeda.

SoftStart™ Empuñadura

Limitador de corriente electrónico para arranques más Diseño de empuñadura ligera y fuerte tipo pistola.
suaves. Se alcanza la máxima velocidad alrededor de
tres segundos después de conectar el interruptor.

SmartStart™ Elgard™
El sistema SmartStart™ reduce la velocidad del Cuando la máquina está sobrecargada, el motor
motor en un 50% al iniciar un agujero nuevo. funciona por impulsos.
Esto se produce en un nivel justo antes de que el
embrague mecánico comience a patinar. Si se reduce
la carga, la máquina vuelve a la velocidad normal y se
puede continuar perforando.

DS 160 C
El Husqvarna DS 160 C es un soporte para taladro versátil y liviano de aluminio; incluye una No. Parte
placa base combinada de vacío / anclaje como equipo estándar. El soporte puede inclinarse
965157002
de 0° a 45° para perforar agujeros inclinados.

CARACTERÍSTICAS
• Carro con rodillos con muesca en V para una alineación exacta que requiere
ajuste mínimo.
• Manija de levante para facilitar el transporte.
• Longitud máxima de recorrido: 19” (480 mm).
• Ángulo máximo de inclinación 45°.

Accesorios
965157002 Soporte Taladro Modelo DS 160 C
192145 Conector rápido soporte
541201737 Extensión para Brocas. 7 hilos por pulgada - Longitud: 12” (300 mm)
541201736 Adaptador de eje roscado. Hembra: 1-1/4” - 7 hilos por pulgada - Macho: 5/8” - 11 hilos por pulgada
38

Taladro manual
DS 800
El sistema de perforación para trabajo pesado DS 800 es la mejor opción de los contratistas para las aplicaciones de perforación más
demandantes. La precisión de la columna al suelo provee fuerza y rigidez para motores de perforación de gran potencia. El transportador
y la base están hechos de aluminio de alta fuerza diseñados para soportar el desgaste excesivo y brindar una maniobrabilidad excelente
en el lugar de trabajo.

No. Parte 965 17 72 02
Velocidades 3
Salida del motor 1850 W
Voltaje 120 V
Velocidad 440/970/1670 rpm
6” - 10”
(velocidad baja)
2” - 6”
(velocidad alta)
Peso 49 kg
Rosca del eje 1-1/4” - 7 hilos por pulgada

CARACTERÍSTICAS
• Perfora orificios de hasta 16” (requiere espaciadores extras). La broca se vende por separado.
• Brocas de 2” a 10” estándar.
• La columna cuadrada y enchapada rectificada a precisión de
2-7/8” de ancho y 42” de longitud reduce la flexión para perforar
con más exactitud.
• Base reforzada para mejorar la estabilidad y rigidez.
• El gato de tornillo es estándar y proporciona estabilidad para
el soporte de cieloraso.
• Sistema de engranajes de piñón y cremallera de precisión

para un funcionamiento más suave.
• Los suplementos de latón ajustables y reemplazables
del interior del carro ofrece menos flexión y promueve la
alineación precisa del cabezal y un desplazamiento parejo en
la perforación.

Accesorios
192145 Conector rápido soporte
541201736 Adaptador de eje roscado. Hembra: 1-1/4” - 7 hilos por pulgada - Macho: 5/8” - 11 hilos por pulgada

Brocas
Medida Broca Millenium 5500FC Broca Banner
1” x 14” 542785111 780102
1-1/2” x 14” 542785115 780106
2” x 14” 542785118 780109
2-1/2” x 14” 542785120 780111
3” x 14” 542785122 780113
4” x 14” 542785125 780116
5” x 14” 542785128 780119
6” x 14” 542785130 780121
8” x 14” 542785133 -
10” x 14” 542785135 -

Ver más información en la página 71.
39

Cortadoras Alta Velocidad
Husqvarna es un líder mundial en cortadoras de alta velocidad de mano. Dado que la línea incluye máquinas con diversos tipos de fuentes de
alimentación, siempre encontrará la máquina adecuada para cada trabajo. Trabajamos con tesón para mejorar y desarrollar tecnologías de corte,
enfocándonos siempre en el usuario. Nuestra meta es ayudar al usuario a hacer más, con más precisión, en menos tiempo. Esta meta nos
mantiene a la delantera de la competencia.
40

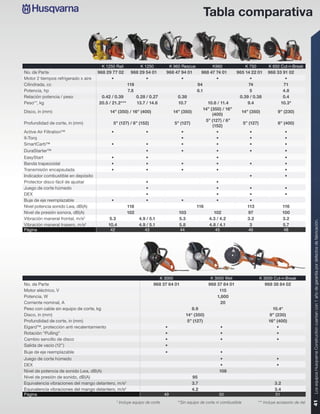

Tabla comparativa

K 1250 Rail K 1250 K 960 Rescue K960 K 750 K 650 Cut-n-Break
No. de Parte 968 29 77 02 968 29 54 01 968 47 94 01 968 47 74 01 965 14 22 01 968 33 91 02
Motor 2 tiempos refrigerado x aire • • • • • •
Cilindrada, cc 119 94 74 71
Potencia, hp 7.8 6.1 5 4.8
Relación potencia / peso 0.42 / 0.39 0.28 / 0.27 0.38 0.39 / 0.38 0.4
Peso**, kg 20.5 / 21.2*** 13.7 / 14.6 10.7 10.6 / 11.4 9.4 10.3*
14” (350) / 16”
Disco, in (mm) 14” (350) / 16” (400) 14” (350) 14” (350) 9” (230)
(400)
5” (127) / 6”
Profundidad de corte, in (mm) 5” (127) / 6” (152) 5” (127) 5” (127) 6” (400)
(152)
Active Air Filtration™ • • • • • •
X-Torq • • • •
SmartCarb™ • • • • • •
DuraStarter™ • • • • •
EasyStart • • • •
Banda trapezoidal • • • • • •
Transmisión encapsulada • • • • •
Indicador combustible en depósito • •
Protector disco fácil de ajustar • •
Juego de corte húmedo • • • •
DEX • • • •
Buje de eje reemplazable • • • • •
Nivel potencia sonido Lwa, dB(A) 118 116 113 116
Nivel de presión sonora, dB(A) 102 103 102 97 100
Vibración maneral frontal, m/s2 5.3 4.9 / 5.1 5.3 4.3 / 4.2 3.2 3.2

Vibración maneral trasero, m/s2 10.4 4.9 / 5.1 5.8 4.8 / 4.1 3 5.7
Página 42 43 44 45 46 48

K 3000 K 3000 Wet K 3000 Cut-n-Break
No. de Parte 968 37 64 01 968 37 84 01 968 38 84 02
Motor eléctrico, V 115
Potencia, W 1,800
Corriente nominal, A 20
Peso con cable sin equipo de corte, kg 8.9 10.4*
Disco, in (mm) 14“ (350) 9” (230)
Profundidad de corte, in (mm) 5” (127) 16” (400)
Elgard™, protección anti recalentamiento • • •
Rotación “Pulling” • • •
Cambio sencillo de disco • • •
Salida de vacío (12”) •
Buje de eje reemplazable • •
Juego de corte húmedo • •
DEX • •
Nivel de potencia de sonido Lwa, dB(A) 108
Nivel de presión de sonido, dB(A) 95
Equivalencia vibraciones del mango delantero, m/s2 3.7 3.2
Equivalencia vibraciones del mango delantero, m/s2 4.2 3.4
Página 49 50 51
* Incluye equipo de corte **Sin equipo de corte ni combustible *** Incluye accesorio de riel
41

Cortadora Alta Velocidad

Una de las cortadoras de rieles más
potentes del mercado.

K1250 Rail
El tránsito ferroviario de alta velocidad con rieles soldados requiere cortadoras eficientes de gran precisión. Dado que los rieles soldados
se someten a tensiones considerables según la fluctuación de temperatura, todos los cortes deben realizarse con el ángulo recto perfecto
para que el riel soporte las tensiones necesarias y para evitar el desplazamiento o la falla. Lo mismo puede decirse de las juntas de
aislamiento que separan secciones enteras de rieles para fines de señalización automática, lo que permite conocer la ubicación exacta
del tren. Las operaciones de corte y soldado deben efectuarse rápidamente, a menudo entre trenes, y la K1250 soporta este intenso
ambiente.
No. de Parte 968 29 77 02
Motor 2 Tiempos, enfriado por aire

Cilindrada 119 cc
Diámetro de Disco 14” (350 mm) - 16” (400 mm)
Máx. Profundidad de Corte 5” (127 mm) - 6” (152 mm)
Peso sin combustible ni
21.2 kg
equipo de corte

Montaje del equipo Soporte para montataje
Montaje rápido y estable del soporte en el riel. Soporte para montaje doble que permite cortar en
ambas direcciones.

Equipada con RA 10 Active Air Filtration™
La K1250 riel está equipada con el accesorio RA10, Purificación centrífuga del aire en tres etapas que
que se instala en el riel para asegurar un corte en aumenta entre 3 a 5 veces la vida útil de los filtros y
ángulo recto perfecto. alarga los intervalos de servicio.

EasyStart SmartCarb™
El sistema EasyStart permite arranques 50% más Compensación automática del filtro incorporada, para
fáciles. alta potencia y menos consumo de combustible.

Accesorios
APLICACIONES
Disco amarillo QHs-RR alta velocidad acero
23080
• Corte de rieles en trabajos de mantenimiento de ferrocarriles, 16(400) x 1/8 x 1
tranvías y metros.

42

K1250
Si se trata de cortadoras de mano alimentadas con gasolina para trabajos que requieren mucha potencia, con discos de hasta 16” y
profundidades de corte de hasta 6”, la Husqvarna K1250, nuestro modelo más grande, constituye una clase exclusiva por sí misma. Y
con su motor grande y potente, esta máquina de tamaño pleno es también de uso sencillo. La Husqvarna K1250, con una impresionante
salida de 7.8 hp, es la cortadora más potente del mercado. Incluye juego de corte húmedo.

No. de Parte 968 29 54 01
Cilindrada 119 cc
Máx. Profundidad de Corte 5”(127 mm) - 6” (152 mm)
14.6 kg
equipo de corte


DEX Durastarter™
El nuevo sistema extinguidor de polvo brinda un Sistema de arranque hermético que sella el muelle
de retorno y el cojinete de la polea. Así, el sistema de

corte más limpio, optimizando el uso de agua y
evitando derrames. arranque no requiere prácticamente mantenimiento,
aumentado así aún más la fiabilidad.

EasyStart Active Air Filtration™
El sistema EasyStart permite arranques 50% más Purificación centrífuga del aire en tres etapas que
fáciles. aumenta entre 3 a 5 veces la vida útil de los filtros y
alarga los intervalos de servicio.

SmartCarb™ Protector de disco
Compensación automática del filtro incorporada, El protector del disco de ajuste fácil simplifica el
para alta potencia y menos consumo de trabajo.
combustible.

Transmisión Embrague
La transmisión sellada reduce el desgaste y el Los cojinetes de embrague autolubricantes
riesgo de que la banda patine. prolongan la vida útil del producto.

APLICACIONES

• Cortes en concreto y mampostería para cambios, renovaciones y
Accesorios construcciones nuevas.
506328903 Juego corte húmedo • Corte de piedras de bordillo y pavimentos en ornamentación
paisajista.
• Corte de tubos en trabajos de instalación.
• Corte de asfalto en caminos y precorte de tubos en zanjas.
43

K960 Rescue
Nuestra cortadora de rescate más grande es la Husqvarna K 960 Rescue. Tiene más potencia por kilogramo que cualquier otra cortadora
en el mercado.

No. de Parte 968 47 94 01
nfriado
Cilindrada 94 cc
10.3 kg
equipo de corte


DEX Durastarter™

corte más limpio, optimizando el uso de agua y de retorno y el cojinete de la polea. Así, el sistema de

Manija de arranque especialmente diseñada Active Air Filtration™
Manija de arranque de diseño especial, con espacio Purificación centrífuga del aire en tres etapas que
para guantes de trabajo. aumenta entre 3 a 5 veces la vida útil de los filtros y

SmartCarb™ Correa de transporte ajustable
Compensación automática del filtro incorporada, para Correa de transporte ajustable con total libertad de
alta potencia y menos consumo de combustible. movimientos.

Protector de disco cromado X-Torq®
Protección de disco cromada, visible en neblinas de Motor más potente con X-Torq, mejor economía de
humo y de agua, mejora el control de la cortadora. combustible y gran reducción de las emisiones.

Sistema anti vibración
El sistema de amortiguación de vibraciones
reduce las vibraciones a menos de 5 m/s2 para un
APLICACIONES
funcionamiento más conveniente.
• Trabajos de rescate y limpieza: cortes de mampostería, concreto y
metal.
• Uso general en edificios, caminos, puentes, trenes y aviones.

44

K960
La Husqvarna K960 cuenta con la exclusiva tecnología de motor DualCharge, que proporciona potencia sobresaliente, bajos niveles
de emisiones y excelente economía de combustible. Un esfuerzo de torsión más alto, que se refleja en un mejor aprovechamiento de
la energía y una productividad más alta que otras cortadoras de su clase. La K960, que puede cortar hasta 6” de profundidad con un
disco de 16”, ofrece una potencia impresionante de 6.1 hp y la mejor relación de peso / potencia del mercado. Incluye juego de corte
húmedo.

No. de Parte 968 47 74 01
Cilindrada 94 cc
Máx. Profundidad de Corte 5”(127 mm) - 6” (152 mm)
11.2 kg
equipo de corte


DEX Durastarter™
corte más limpio, optimizando el uso de agua y de retorno y el cojinete de la polea. Así, el sistema de

SmartCarb™ Active Air Filtration™
Compensación automática del filtro incorporada, para Purificación centrífuga del aire en tres etapas que
alta potencia y menos consumo de combustible. aumenta entre 3 a 5 veces la vida útil de los filtros y

X-Torq® EasyStart
Motor más potente con X-Torq, mejor economía de El sistema EasyStart permite arranques 50% más
combustible y gran reducción de las emisiones. fáciles.

Transmisión Protector de disco
La transmisión sellada reduce el desgaste y el El protector del disco de ajuste fácil simplifica el
riesgo de que la banda patine. trabajo.

Embrague
Los cojinetes de embrague autolubricantes APLICACIONES
prolongan la vida útil del producto.
• Cortes en concreto y mampostería para
cambios, renovaciones y construcciones
nuevas.
• Corte de piedras de bordillo y pavimentos en
Carro de corte. Más información en la página 74.
ornamentación paisajista.
• Corte de tubos en trabajos de instalación.
Accesorios • Corte de asfalto en caminos y precorte de
506328903 Juego corte húmedo tubos en zanjas.
• Corte de metal.
965191603 Carro de corte K960. Incluye tanque de agua.

45

K750
La Husqvarna K750 pertenece a la nueva generación de cortadoras de alta velocidad – una máquina nueva, con un diseño totalmente
nuevo. Nuestra exclusiva tecnología DualCharge le proporciona un potente motor de 5 hp con pocas emisiones y buena economía
de combustible. Es, sin duda, un motor más limpio y eficiente. La K750 también está equipada con un silenciador grande y eficaz y
un sistema de amortiguación de vibraciones de diseño nuevo, resultando en una máquina extremadamente silenciosa y fácil de usar.
Incluye juego de corte húmedo.


No. de Parte 965 14 22 01
Cilindrada 74 cc
9.4 kg
equipo de corte
25% menos ruido gracias a su silenciador
más grande.

Soporte llave
Soporte incorporado para llave bujía.

DEX Durastarter™
El nuevo sistema extinguidor de polvo brinda un corte Sistema de arranque hermético que sella el muelle
más limpio, optimizando el uso de agua y evitando de retorno y el cojinete de la polea. Así, el sistema de
derrames. arranque no requiere prácticamente mantenimiento,


X-Torq® Sistema anti vibración
Motor más potente con X-Torq, mejor economía de El sistema de amortiguación de vibraciones
combustible y gran reducción de las emisiones. reduce las vibraciones a menos de 5 m/s2 para un
funcionamiento más conveniente.

DualCharge Banda Trapezoidal
El motor con DualCharge produce más energía, La banda trapezoidal dentada mejora la transmisión
esfuerzo de torsión más alto y 70% menos de potencia, permite ajustar la tensión con menor
emisiones. frecuencia y aumenta la vida útil del producto.

Indicador de combustible APLICACIONES
El indicador de combustible en el tanque muestra
el nivel de combustible para evitar paradas • Cortes en concreto y mampostería para
innecesarias. cambios, renovaciones y construcciones
nuevas.
• Corte de orificios pequeños y ajuste de
aberturas de puertas y ventanas.
Carro de corte. Más información en la página 74.
• Corte de piedras de bordillo y pavimentos en
ornamentación paisajista.
Accesorios • Corte de tubos en trabajos de instalación.
• Corte de asfalto en caminos y precorte de
506328903 Juego corte húmedo
tubos en zanjas.
965191601 Carro de corte K750. Incluye tanque de agua • Corte de metal.

46

Método Cut-n-break
La Cut-n-Break se entrega armada. También cuenta con discos de diamante especialmente desarrollados y patentados y una herramienta
de fractura. Para cortes húmedos solamente.

��
��

El método Cut-n-Break le permite cortar en etapas a través de paredes de hasta 16” de grosor.
1. Cada corte puede ser de 2.5” de profundidad.
2. Dado que la cortadora tiene discos dobles, se forma un núcleo en el corte.
3. El núcleo se puede desprender fácilmente, usando la herramienta de fractura provista.
4. Cuando se haya desprendido el núcleo, continúe cortando hasta que se alcance la profundidad deseada, de 16” como máximo.
47


K650 Cut-n-Break
La Husqvarna K650 Cut-n-Break es una cortadora de alta velocidad con un método exclusivo para realizar cortes profundos, de
hasta 16” con un costo de herramienta extremadamente bajo. La K650 Cut-n-Break puede usarse en una amplia variedad de
aplicaciones. Resulta ideal para el uso en aberturas de ventanas y puertas en las que se requiere excelente control del corte en las
esquinas. También es adecuada para cortar tuberías en zanjas, para cortar ranuras para cableado y juntas de expansión y para la
reparación de grietas.
Incluye un juego de discos EL20CnB, Herramienta de fractura y juego de corte húmedo.

Cortes de hasta 16”.

No. de Parte 968 33 91 02
Cilindrada 71 cc
Peso sin combustible y con
10.3 kg
equipo de corte

Se incluye un juego de discos EL20CnB.
Diseñada para cortes húmedos solamente.

Discos de corte especialmente desarrollados Durastarter™
Los discos dobles de 9” especialmente desarrollados Sistema de arranque hermético que sella el muelle
proporcionan alta velocidad de corte y potencia. de retorno y el cojinete de la polea. Así, el sistema de
arranque no requiere prácticamente mantenimiento,


X-Torq® EasyStart
Motor más potente con X-Torq, mejor economía de El sistema EasyStart permite arranques 50% más
combustible y gran reducción de las emisiones. fáciles.

Indicador de combustible Transmisión
El indicador de combustible Easy View muestra el La transmisión sellada reduce el desgaste y el
nivel de combustible en el tanque. riesgo de que la banda patine.

Filtro de combustible APLICACIONES
El ﬁltro de combustible con mayor capacidad de
ﬁltrado reduce el riesgo de que ingrese suciedad en • Para el corte de tubos en zanjas, para hacer canales de cables, para
el carburador. juntas de expansión y reparaciones de grietas.
• Para aberturas de ventanas y puertas cuando no se quiere sobrepasar
las esquinas.
• Excelente para hacer canales cuando se quiere enterrar cables.
Accesorios
543088820 Disco (2) EL20CnB 9”
544178003
48

Herramienta de fractura Ver accesorios en la página 65.

Cortadora Alta Velocidad Eléctrica

K3000
La Husqvarna K3000 es una de las cortadoras de alta velocidad más potentes y versátiles del mercado, y cuenta con diversas funciones
atractivas. La máquina proporciona varias opciones y posibilidades nuevas para cortar, tanto en interiores como en exteriores. Con una
impresionante potencia de 1800 W, hay potencia suﬁciente para cortar 5” de profundidad. La Husqvarna K3000 es ideal para corte rápido
y simple y el ajuste en el sitio de componentes de construcción, tuberías, acero de refuerzo, largueros, etc.

No. de Parte 968 37 64 01
Motor Eléctrico de 115 V
Salida nominal 1,800 W
Diámetro de disco 14” (350 mm)
Profundidad de corte 5” (127 mm)
Peso con cable y sin equipo
8.9 kg
de corte

El disco de corte se vende por
separado.

Distancia entre manillares Caja de engranes
Distancia considerable entre las manijas para lograr La dimensión perfecta del engranaje angulado ga-
un control seguro y carga reducida. rantiza una larga vida útil, pérdida mínima de poten-
cia y bajo nivel de ruidos.

Maneral trasero de diseño ergonómico Rotación
El práctico diseño patentado del maneral trasero La tracción de la rotación reduce el riesgo de
facilita su operación. atascos y contragolpes.

Cambios de disco Elgard™
La traba rápida del eje y una abertura grande en el La protección avanzada contra sobrecargas
protector del disco simpliﬁcan los cambios de disco. electrónica Elgard™ varía la velocidad de giro para
advertir de la sobrecarga inminente.
El sistema electrónico Softstart™ permite arrancar
con fusibles normales de accionamiento lento.

APLICACIONES

• Corte en interiores y exteriores.
• Corte rápido y fácil además del retoque de bloques, tubos, barras de
refuerzo, soportes, etc. en el lugar.

49


K3000 Wet
Una cortadora poderosa y versátil con kit de corte húmedo. Hace posible realizar trabajos pequeños de corte en interiores con un
mínimo de polvo y escurrimientos. Utilizando el kit de corte húmedo con tomas especialmente diseñadas en combinación con su rotor
doble isolado y GFCI (Interruptor de circuito en falta de tierra), combina las ventajas de una cortadora eléctrica y una supresión de polvo
eﬁciente. La K3000 Wet es el primer modelo con sistema Husqvarna DEX (Extinguidor de polvo).

El disco de corte se vende por
separado.
ESPECIFICACIONES TÉCNICAS La K 3000 Wet es ideal para el
No. de Parte 968 37 84 01 corte sin polvo en interiores.

Peso con cable y sin equipo de
8.9 kg
corte

Distancia considerable entre las manijas para lograr La dimensión perfecta del engranaje angulado
un control seguro y carga reducida. garantiza una larga vida útil, pérdida mínima de
potencia y bajo nivel de ruidos.

Maneral trasero de diseño ergonómico Rotación
El práctico diseño patentado del maneral trasero La tracción de la rotación reduce el riesgo de atascos
facilita su operación. y contragolpes.

Elgard™ Cambios de disco
La protección avanzada contra sobrecargas La traba rápida del eje y una abertura grande en el
electrónica Elgard™ varía la velocidad de giro para protector del disco simpliﬁcan los cambios de disco.
DEX
El nuevo sistema extinguidor de polvo brinda un corte
más limpio, optimizando el uso de agua y evitando
APLICACIONES derrames.
• Corte en interiores y exteriores.
• Corte rápido y fácil, además del retoque en el mismo lugar, de
bloques, tubos, barras de refuerzo, soportes, etc. Ver accesorios en la página 62.
50

K3000 Cut-n-Break
La Husqvarna K3000 Cut-n-Break es una cortadora de alta velocidad eléctrica muy completa, cuenta con nuestro método único Cut-n-
Break, que permite realizar cortes de hasta 400 mm de profundidad, a un muy bajo costo. Con la Husqvarna K3000 Cut-n-Break traemos
nuevas oportunidades para cortes de profundidad, en particular en interiores, pero también puede utilizarse en exteriores. Es excelente
para cortes de drenaje, ideal para cortar cerca de paredes y pisos. También está bien equipada para trabajos pequeños como aperturas
de ventanas donde se desee evitar sobrecortes en las esquinas. Además la K3000 Cut-n-Break es ideal para cortar tubería en fosos,
cortar cavidades para cableado y puntos de expansión.

Incluye un juego de discos EL20CnB, Herramienta de fractura y juego de corte húmedo.

No. de Parte 968 38 84-02
Peso con cable y equipo de corte 10.4 kg

Distancia considerable entre las manijas para lograr La dimensión perfecta del engranaje angulado ga-
un control seguro y carga reducida. rantiza una larga vida útil, pérdida mínima de poten-
cia y bajo nivel de ruidos.

Maneral trasero de diseño ergonómico Sistema Cut-n-Break
El práctico diseño patentado del maneral trasero Eﬁcaz cortadora eléctrica de fácil manejo para
facilita su operación. cortes de hasta 400 mm de profundidad a un costo
de herramienta muy bajo.

Empuñadura frontal Discos especialmente diseñados
La empuñadura frontal facilita el corte vertical y Discos gemelos especialmente desarrollados de 230
horizontal. mm con alta velocidad de corte y gran potencia.

Elgard™ Corte al ras
La protección avanzada contra sobrecargas El protector ajustable del disco permite el corte a ras
electrónica Elgard™ varía la velocidad de giro para de muro.

APLICACIONES

• Corte a ras de muro, por ejemplo contra paredes y suelos.
Accesorios • Uso en interiores y trabajos pequeños cuando se quiere evitar el
543088820 Disco (2) EL20CnB 9” sobrecorte de las esquinas.
• Corte de tubos en zanjas, corte de ranuras para cableado, expansión
544178003 Herramienta de fractura
de juntas y reparación de grietas.
51

Escarificadora
Cuando se deben usar equipos de preparación de superficies para pulir y amolar superficies de concreto o eliminar tratamientos anteriores,
generalmente se trata de trabajos tanto difíciles como agotadores. Escuchamos a nuestros clientes para poder fabricar productos que disminuyan
tanto las dificultades como el estrés. Sólo entonces estamos satisfechos con nuestra parte del trabajo. Y sólo entonces podemos hablar de un
acabado perfecto.
52

Escarificadora
CG200S
La Husqvarna Mini-Planer CG200S es una escarificadora altamente productiva. Con la manija completamente ajustable en la posición
hacia abajo, la Mini-Planer CG200S puede transportarse fácilmente. La cubierta lateral retirable permite cambiar el tambor de manera
sencilla y conveniente. También acepta la línea completa de cortadores de estrella y cortadores de carburo de tungsteno. Incluye
tambor #187057.

No. de Parte 965 15 28 04
Velocidad del cabezal de corte 1,325 rpm
Ancho del cabezal de corte 7-3/4” (197 mm)
Diámetro de eje de cortador 1/2” (13 mm)
Peso 138 kg
Motor Honda GX160 Gasolina
Potencia neta 4.8 hp
Velocidad motor 3,600 rpm
Cilindrada 163 cc
Diámetro pistón 2.7” (69 mm)
Carrera pistón 1.8” (45 mm) Compacta, resistente y
portátil.
Cilindros - tipo 1 - 4 tiempos
Capacidad de combustible 3l
Capacidad de aceite 0.6 l
Elemento doble tipo seco con
Filtro de aire
prefiltro
Arrancador De cuerda
Refrigerante Aire
Altura, manija abajo 26” (660 mm)
Altura, manija levantada 39-1/2” (1,003 mm)

Longitud 27” (686 mm)
Ancho 15-1/2” (394 mm)

Switch de paro Control de profundidad
La máquina está equipada con switch de paro para La palanca de elevación rápida permite un preciso
evitar accidentes. control de la altura del tambor. Reposición automática
a la profundidad de corte predeterminada.

Manerales Montaje para extracción de polvo
Cuenta con manerales ajustables para una mejor Montaje para la adaptación opcional del accesorio
posición de trabajo y para facilitar su transporte. para la extracción de polvo.

Cubierta lateral Rueda de ajuste
La cubierta lateral retirable permite sustituir La rueda de ajuste de control de profundidad es de
fácilmente los cabezales de corte sin necesidad de uso sencillo, y tiene puntos de ajuste sin límite (la
inclinar la máquina. rueda incluye un dispositivo de bloqueo).

Armazón de acero
Armazón de acero robusto con ancho de corte de
7-3/4” (197 mm), que reduce al mínimo la cantidad APLICACIONES
de pasadas necesarias para escarificar o dar textura
a grandes superficies. • Una mini aplanadora que es un escarificador de alta productividad.
• Especialmente diseñada para trabajos suplementarios o estriado de
suelos de concreto o asfalto.
Banda trapezoidal
• También se puede usar para desoxidar, raspar o limpiar resina,
Una banda trapezoidal dentada de primera transmite
pintura o adhesivos en pisos.
potencia al eje impulsor.

53

Accesorios Escarificadora
Los discos y accesorios de corte Husqvarna Construction cuenta con garantía por defectos de fabricación.

Cortadores de estrella Cortadores de carburo de tungsteno de 6 mm
Para la limpieza general en Cortadores de alto rendimiento
concreto, eliminación de pintura usados para modiﬁcar la textura
epóxica, aceite, grasa, pegamento de las superﬁcies de asfalto o
o marcas de termoplástico de concreto.
caminos.
2” D.E. x 5/8” D.I. x 0.25” de grosor
2” D.E. x 1/2” D.I. x 0.125” de (51 mm x 16 mm x 6 mm)
grosor (51 mm x 13 mm x 3 mm)


No. de Artículo
Cortador estrella 177826
Cortadores de carburo de tungsteno de 6 mm 177830
Espaciador para cortador 020766
Tambor 187057

Tambor con cortadores estrella 187031
Tambor con cortadores de carburo de tungsteno de 6 mm 187033

CANTIDAD DE PIEZAS REQUERIDAS PARA EL CONJUNTO DE CABEZAL COMPLETO

Flecha 1/2”
Cortadores Espaciadores
Cortador estrella 108 108
Cortadores de carburo de tungsteno de 6 mm 88 100
54

Cortadoras de mampostería, baldosas y azulejos
Para la gente que trabaja con piedra, ladrillos, baldosas grandes o bloques, la precisión es crucial para el resultado final. Pero la eficacia de la
máquina no debe comprometer nunca la necesidad de una buena ergonomía y una carga razonable. Las mesas de corte de Husqvarna son muy
cómodas ya sea para cortar baldosas y tejas grandes o pequeñas de pie sobre el pavimento o sobre un techo. Para nosotros es importante que
el material que corte y la máquina que use se complementen a la perfección.
55

Tabla comparativa

ESPECIFICACIONES TÉCNICAS MS 510 TS 355 TS250X3+
No. de Parte 966 00 66 03 965 15 53 03 965 15 44 14
Capacidad protector de disco, in (mm) 14” (350) 10” (254)
Velocidad del eje de disco, rpm 3,090 rpm 2,509 rpm 2,760 rpm
Profundidad máxima de corte, in (mm) 5” (127) 3-3/4” (95)
Tamaño de eje, in (mm) 1” (25.4) 5/8” (16)
Cojinetes de eje de disco Balero sellado
Mando de eje de disco 2 bandas trapezoidales
Protector de disco Acero, de una pieza, Sta-Level®
Protector de disco de aluminio
fundido, mando con banda
trapezoidal de poliuretano;
Cabezal de Corte
el protector puede girarse
hacia un lado para facilitar el
montaje del disco.
Aluminio fundido; superficie
de caucho fusionado
Aluminio fundido; parte superior de caucho vulcanizado; regla
Carrito transportador vulcanizado con guía de
de medición ajustable; guía de corte de 45°/90°
aluminio para corte por
desbaste
Bomba de agua de alta
Eléctrica sumergible de alta capacidad; totalmente sellada
densidad, revestida con
Bomba de agua con material epóxico, con protección contra sobrecarga

material epóxico; lubricada de
térmica incorporada
por vida.
Acero con soldadura en “X” para servicio severo; diseño de
Armazón
boca abierta para cortes con guía sin límites
Bandeja de agua Acabado galvanizado
Peso, kg 150 76 68
Portabilidad • •
Motor Industrial Baldor Eléctrico
Especificaciones Totalmente cerrado enfriador por ventilador
Potencia neta 5 hp 2 hp 1-1/2 hp
Capacitor dual •
Voltaje 220 115/208-230 115
Hz / fases 60 / 1
Amperios a carga plena 20 16.8/9.3-8.4 14.4
Amperios de arranque 139 V 63 a 230 V 80 a 115 V
Arrancador Capacitor
Longitud de cortadora, mm 1,114 965 994
Ancho de cortadora, mm 580 495 635
Altura de cortadora, mm 1,710 686 552
Altura del pedestal, mm 686 737
Altura total, mm 1,372 1,238
Eje a parte superior carrito, mm 429 167
Longitud del carrito, mm 423 254 570
Ancho del carrito, mm 570 465 410
Recorrido del carrito, mm 480 463 889
Longitud de bandeja, mm 937 787 1,300
Ancho de bandeja, mm 560 457 520
Disco a brazo del armazón, mm 338
Página 57 58 59
56

Cortadora de Mampostería
MS510
Esta cortadora demuestra su valor a diario en el trabajo, y muchas de ellas han trabajado por más de 25 años. Si usted requiere una
cortadora de mampostería de alta producción y que pueda contar con ella año tras año, la conﬁable cortadora de mampostería Husqvarna
MS 510 es la cortadora adecuada para el trabajo.

No. de Parte 966 00 66 03
Capacidad de protector de disco 14” (350 mm)
Velocidad del eje de disco 3,090 rpm
Profundidad máxima de corte 5” (127 mm)
Aluminio fundido; parte superior
de caucho vulcanizado; regla de
Carrito transportador
medición ajustable; guía de corte
de 45°/90°
Peso 167 kg
Potencia neta 5 hp
Voltaje 220

Motor eléctrico Dos puntos de pivote
Su motor eléctrico de servicio continuo y par motor Sólo dos puntos de pivote que reducen el
elevado proporcionan potencia elevada y tiene vida mantenimiento de la cortadora y prolongan la vida
útil prolongada. útil del disco de diamante.

Cabezal de corte Altura de corte
Cabezal de corte patentado que se retira fácilmente La altura del corte se puede controlar con un pedal.
para su transporte. El cabezal de corte pivotea
sobre baleros sellados y lubricados de por vida.

Sta-level®
El protector de disco Sta-level® mantiene el protector
paralelo a la mesa de corte para cortes exactos. El
cabezal de corte tiene compensación por tensión
de resorte y la altura del cabezal se puede ajustar
con una conveniente manija de bloqueo situada en
el brazo de compensación o con el juego de pedal
opcional. La manija de acero de diseño ergonómico
con empuñadura moldeada se ﬁja en posición con
seguridad.

APLICACIONES

• Todo tipo de ladrillos y bloques.

57

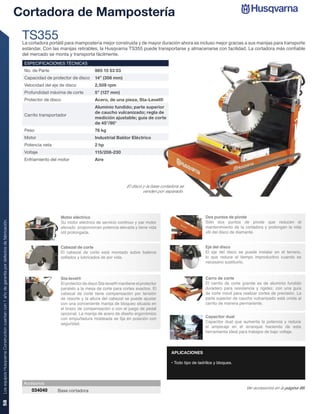

Cortadora de Mampostería
TS355
La cortadora portátil para mampostería mejor construida y de mayor duración ahora es incluso mejor gracias a sus manijas para transporte
estándar. Con las manijas retirables, la Husqvarna TS355 puede transportarse y almacenarse con facilidad. La cortadora más conﬁable
del mercado se monta y transporta fácilmente.
No. de Parte 965 15 53 03
Profundidad máxima de corte 5” (127 mm)
Aluminio fundido; parte superior
de caucho vulcanizado; regla de
Carrito transportador
medición ajustable; guía de corte
de 45°/90°
Peso 76 kg
Potencia neta 2 hp
Voltaje 115/208-230
Enfriamiento del motor Aire

El disco y la base cortadora se
venden por separado.

Motor eléctrico Dos puntos de pivote
Sólo dos puntos de pivote que reducen el

Su motor eléctrico de servicio continuo y par motor
elevado proporcionan potencia elevada y tiene vida mantenimiento de la cortadora y prolongan la vida
útil prolongada. útil del disco de diamante.

Cabezal de corte Eje del disco
El cabezal de corte está montado sobre baleros El eje del disco se puede instalar en el terreno,
sellados y lubricados de por vida. lo que reduce el tiempo improductivo cuando es
necesario sustituirlo.

Sta-level® Carro de corte
El protector de disco Sta-level® mantiene el protector El carrito de corte grande es de aluminio fundido
paralelo a la mesa de corte para cortes exactos. El duradero para resistencia y rigidez, con una guía
cabezal de corte tiene compensación por tensión de corte móvil para realizar cortes de precisión. La
de resorte y la altura del cabezal se puede ajustar parte superior de caucho vulcanizado está unida al
con una conveniente manija de bloqueo situada en carrito de manera permanente.
el brazo de compensación o con el juego de pedal
opcional. La manija de acero de diseño ergonómico
con empuñadura moldeada se ﬁja en posición con Capacitor dual
seguridad. Capacitor dual que aumenta la potencia y reduce
el amperaje en el arranque haciendo de esta
herramienta ideal para trabajos de bajo voltaje.

APLICACIONES

• Todo tipo de ladrillos y bloques.

Accesorios
034040 Base cortadora
58

Cortadora de Azulejos
TS250X3+
La Husqvarna Tilematic TS 250X3+, la máquina preferida por los contratistas de corte de alta producción y la opción más popular para el
mercado de alquiler, entrega alto esfuerzo de torsión con su motor de 1-1/2 hp. Corte por desbaste de azulejos de hasta 24”, o diagonal
de azulejos de hasta 18”. La bandeja de agua deslizante en metal galvanizado. Incluye Disco Superlok Porcelain 10” #621769,
transportador, guía de ingletes para azulejos de borde redondeado y guía de ángulo de 45 grados.

No. de Parte 965 15 44 14
Profundidad máxima de corte 3-3/4” (95 mm)
Hasta 24” (610 mm) de
Tamaño máximo de material
ancho
Aluminio fundido;
superficie de caucho
Carrito transportador fusionado vulcanizado
con guía de aluminio para
corte por desbaste
Peso 116 kg
Potencia neta 1-1/2 hp
Voltaje 115

Disco de primera de 10 “ incluido.
La base de corte se vende por separado.
Se ilustra la bandeja galvanizada.
24” (610 mm) 18” (457 mm) 3-3/4” (92 mm)

Bomba de agua Bandeja galvanizada

La bomba de agua está revestida con material Bandeja galvanizada resistente al óxido para facilitar
epóxico y lubricada de por vida. la limpieza y el mantenimiento.

Carro de corte Cortes asistidos por resorte
Un carrito grande de 18” x 16-1/2” soporta mejor los El cabezal de corte se puede ajustar en diferentes
azulejos grandes. alturas. El corte por presión asistido por resorte simplifica
el corte de aberturas para tomacorrientes.

Eje de disco Brazo de soporte
El bloqueo del eje del disco facilita el retiro del Tres agujeros del brazo de soporte permiten el
disco. ajuste rápido y sencillo para diferentes tamaños de
disco (6”, 8” y 10”).

Motor de alto esfuerzo Bandeja deslizante
El motor es de alto esfuerzo de torsión para cortes El diseño de bandeja deslizante permite al operador
de alta producción y está homologado tanto por UL lograr la máxima capacidad de corte con azulejos
como por CSA. grandes o colocarse más cerca de la máquina para cortar
medidas más pequeñas. Se aumenta la productividad
con menor esfuerzo de la espalda del operador.
Banda trapezoidal
La banda trapezoidal de primera de poliuretano con
6 ranuras permite un funcionamiento más suave
con menos vibraciones, reduciendo el patinaje de
la banda y transmitiendo más potencia al eje del APLICACIONES
disco.
• Todo tipo de azulejos.

Accesorios
171065 Accesorio de corte
542203252 Ver accesorios en la página 66.
Base corte
59

Discos de diamante para Cortadoras de piso.
La línea de discos de corte en seco y húmedo de Husqvarna es muy amplia e incluye discos para todo, desde concreto fresco hasta concreto
curado, con diferentes grados de dureza según el agregado y el refuerzo. También ofrecemos una amplia línea de discos para asfalto con
segmentos rebajados (según el diámetro) para proteger contra el rebaje excesivo en el corte. Husqvarna ofrece discos que funcionan con todo
tipo de cortadoras, desde pequeñas cortadoras eléctricas hasta grandes máquinas diesel. En cuanto a la elección del núcleo, los diamantes y el
agente aglutinante de metal, la línea se desarrolla para lograr el más alto rendimiento posible en cuanto a velocidad de corte y vida útil del producto
para su trabajo específico.

Concreto curado.
Tabla de aplicación según su contenido de agregados. Potencia media y baja.

Piedra de río,
Piedra de río, Piedra caliza Arena abrasiva
densamente Recubrimiento
reforzado con dura a granito, Piedra caliza o con algún
reforzado con de Asfalto
acero refuerzo ligero recubrimiento
acero

Millenium F 720 C
Vanguard Blue

EH5 / LH5
EH8 / LH8

Concreto fresco.
Tabla de aplicación según su contenido de agregados.

Cuarzo o Cuarzo, basalto o Granito, piedra
Piedra caliza
pedernal piedra de río de río

Vanguard Red

Desempeño óptimo
Buen desempeño
Desempeño aceptable
60

Discos de Diamante
Millenium F 720
Para corte de concreto con refuerzo medio de acero y piedra de río.

Altura total de segmentos: 0.390” (altura de diamante 0.315”; base de segmento 0.075”).

CORTE HÚMEDO - SOLDADURA
LÁSER Maximum performance

Tamaño - in. (mm) No. de artículo
Ranura angosta F 720 C
26 (660) x 0.165 x 1 DP 542758673
30 (762) x 0.165 x 1 DP 542758677

VANGUARD® II
Discos de diamante diseñados para trabajos de pequeños a medianos, usando cortadoras para concreto de 5 a
35 hp. La serie VANGUARD II tiene segmentos con altura total de 0.335” y ofrece larga vida útil y velocidades de
corte rápidas.
Concreto Curado: El 250V azul corta agregados entre blandos y medianos con refuerzo de acero ligero.
Concreto Fresco, Asfalto sobre Concreto: El 450V-R rojo corta una amplia variedad de agregados. También
corta asfalto sobre concreto o asfalto con agregado mediano. Se provee protección contra el rebaje excesivo como
equipo estándar.

CORTE HÚMEDO - SOLDADURA
LÁSER Premium

Ranura angosta 250V azul 450V-R rojo
14 (350) x 0.110 x 1 DP 773204 773207
18 (450) x 0.125 x 1 DP 773217 773221

EH Extrm®
Discos de diamante para uso general o materiales abrasivos, con segmentos con altura total de 0.450”. Es un disco
confiable, con un costo económico por corte.
Uso general
El EH5 Extrm (Quality) es confiable y económico para corte general de concreto, mampostería y piedra.
Materiales Abrasivos
El EH8 es empleado para cortar un amplio rango de materiales abrasivos tales como ladrillo, bloques abrasivos y
concreto verde o curado con poco agregado.
CORTE EN SECO O HÚMEDO -
SOLDADURA LÁSER Quality

EH5 EH8
14 (350) x 0.125 x 1 DP - 20 mm B 542778735 542775597
16 (400) x 0.140 x 1 DP - 20 mm B 542775595 542775598

LH dri disc®
Uso general
El LH5 es para corte general de concreto curado y materiales duros.
El LH8 ofrece corte general de bloques, bloques abrasivos, ladrillos y empedrado de concreto.
Característica: Confiable a un precio de compra económico.
CORTE EN SECO O HÚMEDO -
SOLDADURA LÁSER Quality

LH5 LH8
14 (350) x 0.125 x 1 DP - 20 mm B - 542776797
16 (400) x 0.140 x 1 DP - 20 mm B 542777022 542776798
61

Discos de diamante para Cortadoras de Alta
Velocidad
Las propiedades de un disco se determinan conforme a la aplicación, el material a cortar y la máquina que se usará. Gracias a nuestros muchos
años de experiencia en la industria, sabemos qué propiedades se requieren en cada situación. La línea de discos se ha desarrollado para cubrir
diversos tipos de aplicaciones. Somos extremadamente meticulosos al elegir los diamantes y los materiales para los segmentos.

Material
Concreto Concreto Concreto Hierro
Cerámica Granito Mármol Ladrillo Tejas Abrasivo / Asfalto Vigas
curado reforzado Fresco dúctil
Bloque

EH5

EH8

LH5
LH8

VH5 / QH5
Barracuda

NXS

T-GM

Desempeño óptimo
Buen desempeño
62

Discos de Diamante
Discos de diamante con segmentos

EH extrm dri disc®
Discos de diamante para uso general o materiales abrasivos, con segmentos con altura total de 0.450 in. Es
un disco confiable, con un costo económico por corte.

Uso general
El EH5 (blanco) es para corte general de concreto, mampostería y piedra.

El EH8 (rojo) es para el uso en una amplia variedad de materiales abrasivos tales como ladrillos blandos,
bloques abrasivos y concreto fresco o concreto curado con agregado blando.

CORTE EN SECO O HÚMEDO - SOLDADURA
LÁSER Quality

EH5 EH8
14 (350) x 0.125 x 1 DP - 20 mm B 542778735 542775597
16 (400) x 0.140 x 1 DP - 20 mm B 542775595 542775598

Uso general, materiales abrasivos.

LH dri disc®
Uso general

El LH5 es para corte general de concreto curado y ladrillo.

El LH8 ofrece corte general de bloques, bloques abrasivos, ladrillos y empedrado de concreto.

Característica: Confiable a un precio de compra económico.

LÁSER Quality

LH5 LH8
14 (350) x 0.125 x 1 DP - 20 mm B - 542776797
16 (400) x 0.140 x 1 DP - 20 mm B 542777022 542776798

VH5
Uso general
El VH5 es para corte general de concreto curado y ladrillo.
Característica: Confiable a un precio económico.
Altura total de segmentos: 0.400” de altura de diamante.

DE PLATA Quality

14 (350) x 0.118 x 1 DP - 20 mm B 542774518
63

Discos de Diamante
QH5
Uso general
El QH5 es para corte general de concreto curado.
Característica: Confiable a un precio económico.

DE PLATA Quality

14 (350) x 0.118 x 1 DP - 20 mm B 542773481

Discos de diamante Turbo

Barracuda™
Aplicaciones Múltiples
El disco Barracuda es para cortes rápidos y uniformes en la mayoría de los materiales de mampostería,
azulejos, piedra o concreto duro. No se recomienda para materiales abrasivos como bloques y asfalto.

Característica: Cortes rápidos y uniformes.
LÁSER Super Premium

16 (400) x 0.125 x 1 DP - 20 mm B 772184

NXS
Corte de Metales
El disco de diamante NXS está diseñado para cortar metal, pero también puede cortar concreto, asfalto, barras
de refuerzo y ladrillo / bloques. El NXS tiene un núcleo más grueso con agujeros de enfriamiento para permitir
una velocidad extremadamente rápida de sus segmentos.
Característica: Rápida, larga vida útil.

LÁSER Super Premium

14 (350) x 0.125 x 1 DP - 20 mm B 542776454

T-GM Turbo
Aplicaciones Múltiples
El T-GM es para corte de una variedad de materiales tales como piedra, ladrillo, concreto curado y mampostería
con un mínimo de astillado. No se recomienda para materiales abrasivos como bloques y asfalto.

Característica: Corte rápido y uniforme a un precio económico.
Altura total del borde: 0.275”.

CORTE EN SECO O HÚMEDO - BORDE
CONTINUO Quality

14 (350) x 0.125 x 1 DP - 20 mm B 542761425
64

Discos Especiales

Disco Abrasivo de Alta Velocidad
Para uso exclusivo con K 1250 R

QHS
Uso General
Para corte de acero de rieles.

CORTE EN SECO PREMIUM

Amarillo QHS-RR
16 (400) x 1/8 x 1 23080

Discos especiales para cortadoras de alta velocidad
Bloques de
Concreto Bloques de
Piedra Concreto Duro Concreto Construcción
Blando Construcción
Abrasivos

EL20CnB

Desempeño óptimo
Buen desempeño

Para uso exclusivo de cortadoras con el sistema Cut-n-Break

EL20CnB
Materiales Duros
El EL20CnB es para materiales duros tales como roca de río, granito, concreto con
refuerzo fuerte, mica, paneles premoldeados, mármol, cuarzo, esquisto, roca de sílex y
concreto con más de 6000 psi de resistencia a la tracción. Solo para Cortes Húmedos.

Característica: Corte rápido y larga vida útil con profundidades de hasta 16” para cortes
húmedos solamente.

CORTE HÚMEDO - SOLDADURA LÁSER Super Premium

No. de artículo
EL20CnB 543088820
65

Discos de diamante para cortadoras de azulejos
Cuando se cortan azulejos, es importante lograr un aspecto nítido y cosmético. Los discos de diamante Husqvarna le ayudan a lograr exactamente
el aspecto que necesita. Ya sea para uso comercial o residencial, los discos Husqvarna hacen bien su trabajo, en forma rápida y eficiente.

Piedra Pisos de
Mármol Granito Pizarra Vitropiso Azulejos Adoquín Tejas Ladrillo Mampostería
arenisca Cerámica

Superlok GP

TSD-C

TSD-S

TXS-S

TSD-T

Desempeño óptimo
Buen desempeño
66

Discos de Diamante
Discos de diamante de borde continuo para corte húmedo

Superlok ® GP
Alta producción- Azulejos
Un disco de borde continuo que proporciona una vida útil larga y cortes rápidos y uniformes en una amplia variedad de
cerámicas blandas y duras, mármol y porcelanas.

Característica: Corte rápido, producción máxima con bajo costo por corte.

CORTE HÚMEDO - BORDE CONTINUO Premium

10 (254) x 0.060 x 5/8 542761270

TSD-C Dri Disc®
Azulejos- Piedra
Un disco de borde continuo que proporciona una vida útil larga y cortes rápidos y uniformes, sin astillas, en azulejos de
porcelana, granito y otros materiales pétreos. El núcleo más grueso permite realizar cortes mas rectos, sin astillas, durante
el aserrado de alta producción.

Característica: Corte rápido, producción máxima con bajo costo por corte.


CONTINUO Premium

4 (102) x 0.080 x 7/8 - 20 mm - 5/8 B 542761257

Discos de diamante con segmentos para corte húmedo y en seco

TSD-S Dri Disc®
Materiales Duros
Un disco con segmentos económico para cortar diversos materiales tales como concreto, mampostería, ladrillo y piedra.

Tamaño del trabajo: Pequeño a mediano.
Característica: Disco para corte rápido, en múltiples aplicaciones, a un precio económico.
CONTINUO Premium

4 (102) x 0.080 x 7/8 - 20 mm - 5/8 B 542761408
7 (178) x .095 x DM x 7/8 - 5/8 B 542761412
9 (230) x .100 x 7/8 - 5/8 B 542761414
67

Discos de Diamante
Venta en paquetes de 10 discos

Discos de Diamante TXS-S
Materiales duros
El TXS-S es para cortar una amplia variedad de materiales, tales como concreto, ladrillo, mampostería y piedra.

Tamaño del trabajo: Pequeño a grande.
Característica: Corte rápido, vida útil más prolongada a un precio económico.
Altura total del borde: 0.350” de altura de diamante.

[Venta en paquetes de 10 piezas]
CONTINUO Premium

4 (102) x 0.098 x 7/8 - 20 mm - 5/8 B 542774903
7 (178) x 0.095 x 7/8 - 20 mm - 5/8 B 542774904

Discos de diamante con segmentos para corte húmedo y en seco

TSD-T Dri Disc®
Mampostería, Azulejos, Piedra, Ladrillo y Concreto
Un disco Turbo económico para cortar diversos materiales, tales como piedra, azulejos, ladrillo, concreto y
mampostería.

Tamaño del trabajo: Pequeño a grande.
Característica: Corte rápido y uniforme.
Altura total del borde: 0.275” de altura de diamante.

CONTINUO Premium

4 (102) x 0.080 x 7/8 - 20 mm - 5/8 B 542761416
7 (178) x .095 x DM x 7/8 - 5/8 B 542761420
9 (230) x .100 x 7/8 542761422
68

Discos para Soff-Cut
Los discos de diamante Soff-Cut codificados por colores están diseñados y probados para cumplir con todas las condiciones de agregados. Los
discos Soff-Cut son de alta calidad y están diseñados para trabajar específicamente con el sistema Soff-Cut, el único sistema patentado de corte
de concreto fresco Ultra Early Entry™.
Un patín con tecnología anti resquebrajamiento viene incluido con cada disco Excel. Esto permite el corte el mismo día sin saltos ni

Agregado muy duro, Agregado medio a Agregado dureza Agregado medio a Agregado suave,
Agregado duro, arena
arena no abrasiva duro, arena poco media, arena poco suave, arena abrasiva arena abrasiva
no abrasiva (pizarra)
(sílex) abrasiva (basalto) abrasiva (cuarzo) (granito) (piedra caliza)

Excel 1000

Excel 2000

Excel 3000
Excel 4000
Excel 5000

Excel 6000

Desempeño óptimo
Buen desempeño
69

Accesorios Soff-Cut

Discos para Soff-Cut

Serie Excel 1000 Morado Serie Excel 2000 Verde Serie Excel 3000 Rojo

Serie Excel 4000 Naranja Serie Excel 5000 Amarillo Serie Excel 6000 Negro

DISCOS DE CONCRETO SOFF-CUT

Soff-Cut 150 Soff-Cut 2000 Soff-Cut 4000
Serie 6” (152) x 0.100” 10” (254) x 0.100” 14” (350) x 0.120”
1000 Morado 542777005 542756500 542756112
2000 Verde 542777006 542756101
3000 Rojo 542777007 542756102 542756114
4000 Naranja 542777008 542756103
5000 Amarillo 542777009 542756104 542756116
6000 Negro 542756150 542756136

Protectores junta
Evitan el resquebrajamiento del concreto en cortes transversales.

DESCRIPCIÓN

No. de artículo
Para discos de 6”, 8” y 10” 505483202
Para discos de 12” y 14” 505483203
70

Brocas de diamante
La línea de brocas huecas de Husqvarna es el resultado de más de 60 años de experiencia en la perforación con brocas huecas. Trabajamos
en estrecha relación con los clientes de todo el mundo y desarrollamos y mejoramos continuamente las especificaciones para asegurarnos de
lograr productos de la mejor calidad, optimizados para la mayoría de las aplicaciones. La tecnología de soldadura láser y broncesoldadura de alta
temperatura garantizan trabajos sin complicaciones para los usuarios más exigentes.

Concreto Concreto
Concreto Ladrillos Asfalto
Duro Blando

Millenium 5500 FC

Banner Line

Desempeño óptimo
Buen desempeño
71

Brocas de Diamante

Serie Millenium®
Maximum Performance
Brocas de la más alta calidad diseñadas para trabajos de medianos a grandes, que ofrecen el mejor rendimiento y
el costo más bajo por agujero. El modelo 5500 FC es para lograr la perforación más rápida posible en materiales de
dureza crítica, tales como concreto armado con refuerzo fuerte de acero. También son eficaces para granito, mármol
y otras piedras.
Altura total de segmentos: 0.400” (Altura de diamante 0.300” base de segmento 0.100”).

CORTE HÚMEDO - BRONCE SOLDADURA Maximum Performance
Soldadura Láser (1” a 8”)
Diámetro - in. (mm) No. de artículo
1 (25) 542785111
1-1/2 (38) 542785115
2 (51) 542785118
2-1/2 (63.5) 542785120
3 (76) 542785122
4 (102) 542785125
5 (127) 542785128
6 (152) 542785130
8 (203) 542785133
10 (254) 542785135

Serie Banner Line®
Uso general-Concreto y Mampostería
Brocas de uso general para concreto, mampostería y ladrillo, incluso concreto con agregado blando a duro y refuerzo de
acero ligero a medio. También es eficaz para granito, mármol y piedra. Diseñadas para trabajos pequeños a medianos,
con un buen rendimiento a un precio económico.
Altura total de segmentos: 0.300” (Altura de diamante 0.200” base de segmento 0.100”).

CORTE HÚMEDO - BRONCE SOLDADURA Super Premium
Soldadura Láser (1” a 8”)
Diámetro - in. (mm) No. de artículo
1 (25) 780102
1-1/2 (38) 780106
2 (51) 780109
2-1/2 (63.5) 780111
3 (76) 780113
4 (102) 780116
5 (127) 780119
6 (152) 780121
72

Accesorios y Equipos de Seguridad
Nuestra meta es siempre facilitar el trabajo de quien usa nuestras máquinas y herramientas. Ello comprende todo, desde los equipos que adaptan
nuestras máquinas a diferentes tareas hasta la protección personal del operario. El denominador común es que todo debe ser fácil y cómodo de
usar.

A continuación algunos ejemplos de equipos de protección y accesorios para los trabajadores de la construcción. La mayoría de los productos han
sido probados y aprobados de conformidad con las Normas Europeas y de la CE, cuando es requerido.
73

Carros de Corte
Carros de corte KV 750 y KV 960
Ventajas.
• Carros de corte compactos, desarrollados especialmente para las cortadoras Husqvarna K 750 y K 960.
• Gracias al ajuste lateral pueden cortar en línea recta o curva.
• Se suministran con tanque de agua de 15 litros.

Control de profundidad
El control eﬁcaz de la profundidad de corte facilita el
ajuste y retorno a los ajustes previos.

Maneral ajustables
El maneral de los carros de corte se ajusta
fácilmente para encontrar la postura ideal de
trabajo. Combinado con el brazo reversible de la
máquina, se puede cortar hasta 20 mm de distancia
del muro.

Ruedas ajustables
Las ruedas se ajustan lateralmente para poder
cortar cerca de muros y bordillos.

Montaje rápido
Estos carros están diseñado con conectores
especiales para un rápido y fácil montaje de las
cortadoras, el conector trasero cuenta con un
control acelerador integrado.

Plegable

Fáciles de plegar y transportar.

965 19 16 01. Carro de corte KV 750. 965 19 16 03. Carro de corte KV 960.
74

Accesorios y Equipo de Seguridad

Bidones
Bidones desarrollados por Husqvarna con una protección efectiva contra derrames. Cuando el
tanque está lleno, el flujo es cerrado automáticamente y se puede llevar el bidón sin riesgo de
salpicaduras.

No. de Parte Descripción

505698040 Bidón de combustible de 6 litros en color verde.
505698000 Bidón de combustible y aceite en color naranja.

Equipo de Seguridad
No. de Parte Descripción

505665600 Casco de protección completo.
Protección de nuca y protección auricular. Homologado de conformidad con las normas EN y ANSI vigentes. En
color naranja.
544493802 Anteojos de protección confort sol Husqvarna. Gafas de protección con cristal resistente a las ralladuras.
505665304 Protector acústico con diadema.
Su diseño permite ajustar hasta en un 20% la presión.
De peso ligero, con correa ﬂexible y acojinada.
Estos protectores cuentan con las mismas especiﬁcaciones que los incluidos en el casco protector.
75

Solución de problemas con los discos de diamante
Pocos problemas de los discos Husqvarna se deben a fallas cubiertas por la garantía - menos del 1/10% (0.001). La mayoría de los
problemas se deben a:

– el uso de un disco no recomendado para la superficie a cortar,
– el uso incorrecto del disco,
– fallos del equipo.

SÍNTOMA CAUSA SOLUCIÓN
Pérdida de tensión El disco se está usando en una cortadora Corregir el alineamiento de la cortadora.
mal alineada.
El disco es demasiado duro con relación al Verificar que el disco sea apropiado para
material a cortar, lo que origina demasiada el material a cortar (consulte la tabla de
tensión en el soporte. selección o a su distribuidor).
Si el material se mueve, el disco se deforma Para cortar mantenga el material firme.
y se curva o dobla.
El uso de bridas demasiado pequeñas o Verificar que las bridas sean del tamaño
de diámetros diferentes provoca presiones adecuado y del mismo diámetro.
desiguales sobre el soporte.
El disco se está usando a una velocidad Controlar con un tacómetro que el eje
errónea. esté girando a la velocidad correcta. Esta
precaución es particularmente importante
para cortadoras de suelo.
El disco está mal montado en el eje y se Sostener el disco en el eje hasta que la brida
dobla al apretar las bridas. externa y el tornillo hayan sido firmemente
apretados.
El soporte se calienta debido a la fricción Usar un disco con un ancho mayor de
originada por el desgaste demasiado huelgo lateral o con especificaciones más
rápido o desigual del segmento. apropiadas para el material.
“Acuchillado” Esta situación es causada por el desgaste El lodo abrasivo debe ser evacuado sobre
del soporte contra materiales muy un área más grande, fuera de la zona crítica
abrasivos al cortar. del segmento.
Se trata generalmente de materiales con Con mucha frecuencia basta con utilizar
un alto contenido de arena (consultar la segmentos de protección colocados en
sección “Pérdida de segmento”). el soporte para modificar las áreas que
constantemente están sujetas a la abrasión.
Si bien son efectivos en la mayoría de los
casos, estos segmentos no ofrecen una
protección total. Utilizar un gran caudal de
agua para quitar el lodo.
Cuando se utiliza una cortadora de suelos Ajustar la profundidad de corte para que
Se habla de acuchillado cuando
que corta más que el espesor del suelo en queden unos milímetros del material
el soporte se desgasta más una sola pasada, el agua de refrigeración sin cortar, así se mantendrá el agua de
rápidamente que el segmento de se escapa de la línea de corte y el disco se refrigeración.
diamante, particularmente en la recalienta.
unión entre los segmentos y el
diamante.
Desgaste desigual de los Los segmentos se desgastan solamente Controlar la alineación del disco. Limpiar el
segmentos. de un lado, lo que reduce el saliente lateral. dispositivo de refrigeración, verificar que el
Este desgaste es causado generalmente borde frontal de la brida esté correctamente
por una mala alineación del disco o por refrigerado.
una refrigeración inadecuada de ambos Verificar que la bomba suministre la
lados del disco. cantidad de agua suficiente y regularmente.
(Consultar la sección “Desgaste excesivo”
más abajo).
El disco ha perdido su forma circular Si es necesario cambiar los cojinetes o
debido al desgaste causado por los el eje desgastado; no quitar las espigas
cojinetes en mal estado, el eje gastado, las pivotantes guías si tienen bridas.
bridas sucias o averiadas o un “baulking”
excesivo. (Consultar la sección “Desgaste
excesivo” más abajo).
76

Desgaste excesivo. El disco utilizado no se recomienda para Ver la tabla de selección de discos o
el material abrasivo que se está cortando consulte con su distribuidor que le indicará
(p. ej: un disco para el corte de baldosas el disco correcto a utilizar.
usado con un bloque de hormigón).
Insuficiente refrigeración del disco, este Limpiar el sistema de refrigeración.
problema se debe generalmente al desgaste Verificar que la bomba de agua funciona
excesivo en el centro del segmento. (Nota: correctamente.
en los dos casos mencionados más arriba,
los diamantes generalmente sobresalen
mucho).
El desgaste se acelera si el disco ha perdido Controlar los cojinetes y el eje. Si están
su forma circular, ello se puede deber a desgastados, cambiarlos antes de colocar
cojinetes en mal estado, al eje desgastado un nuevo disco.
o al uso de un disco demasiado duro con
relación al material a cortar.
La potencia del eje es insuficiente debido a Tensar correctamente las correas. Cambiar
que las correas V no están correctamente las correas desgastadas. Controlar el
tensadas, la tensión es inadecuada o la voltaje. Utilizar una fuente de potencia
velocidad es incorrecta. apropiada.
Velocidad de corte demasiado rápida. Reducir la velocidad de avance.
El disco no está perpendicular al material Controlar la velocidad del eje del disco y de
cortado. las bridas para garantizar una alineación
correcta del disco y de la máquina.
El eje gira demasiado despacio. Controlar la velocidad del eje tractor. Si es
necesario cambiar el equipo o modificar la
velocidad de giro.
Soporte agrietado El disco es demasiado duro para el material Utilizar un disco apropiado con una liga
cortado. más blanda.
Presión de corte demasiado alta o un El operario debe usar una presión estable y
atasco del disco puede doblar o torcer pareja para que la herramienta penetre en
el soporte. Cuando es sometido a una el material y tener cuidado de que el disco
tensión demasiado grande y fatiga del no se atasque.
material, existe el riesgo de que se agriete
el soporte.
El centro agrietado puede ser motivo de Usar agua suficiente para refrigerar los
sobrecalentamiento. discos de diamante para corte húmedo (p.
El sobrecalentamiento es causado por una ej. 7–18 litros / minuto para cortadoras).
No usar nunca un disco con soporte alimentación deficiente de agua o un uso Al cortar en seco, permita que circule el aire
agrietado. incorrecto de un disco para corte seco. suficiente alrededor del disco de diamante
para evitar el recalentamiento.
Velocidad de giro excesiva. Controlar la velocidad de giro de la
máquina, si es necesario cambiar el equipo
o el disco.

77

Pérdida de un segmento de El material se agrieta durante el corte, Para cortar mantenga el material firme.
disco. lo que puede atascar los segmentos
rompiéndolos.
El disco es demasiado duro para el Utilizar un disco con liga más blanda.
material a cortar, produciendo demasiado Consultar las tablas de especificación de
desgaste lo que rompe los segmentos o discos.
causa fatiga.
Cuando las bridas están desgastadas no Cambiar ambas bridas.
ofrecen el soporte necesario y el disco se
desvía.
La rotación de un disco ovalado (debido Cambiar el eje gastado y /o los cojinetes.
¿El disco debe ser reparado? Es a un eje desgastado o cojinetes malos)
posible reemplazar dos o tres
provoca la ruptura de los segmentos.
segmentos de diamante que falten
si el soporte no está agrietado o Pérdida de segmentos por Verificar que el sistema de refrigeración
muy desgastado. Si faltan muchos recalentamiento. no esté taponado. Probar la bomba. En
segmentos o si sólo queda un 50 % El recalentamiento se nota cuando la placa caso de corte seco, puede ser necesario
de vida útil del disco, no vale la pena de acero se torna azulada, generalmente reducir la profundidad de corte y después
repararlo. Antes de cambiar el disco
circunscrito al sector donde el segmento de algunos minutos dejar que el disco gire
verifique que no haya otro problema
se ha roto. libremente para refrigerarse por aire.
mecánico o de funcionamiento.
El segmento se rompió al mover la máquina Evite golpear el disco durante el transporte,
o en contacto con el material. llévelo cuidadosamente al contacto con el
material.

Segmento agrietado. El disco es demasiado duro para el material Utilizar un disco con liga más blanda.
cortado. Ajustar la velocidad de corte.

Excentricidad. La liga es demasiado dura para el material Utilizar una liga que se desgaste más
cortado. fácilmente permitiendo que los diamantes
Una liga dura retiene los diamantes que redondeados se suelten y que la superficie
se comienzan a redondear, el disco pierde tenga filo.
poder de corte. En lugar de cortar, el disco
comienza a golpear y pierde su forma
circular.
El eje del disco puede ser desgastado Reemplazar el eje averiado.
por una ranura, causada por la rotación
del disco entre las bridas. Si tiene un
nuevo disco en el eje, caerá en la ranura
funcionando con un movimiento excéntrico
en cuanto active la cortadora.
Si los cojinetes de eje están desgastados, Colocar nuevos rodamientos. En algunos
el eje girará excéntricamente por lo que el casos, también puede ser necesario
disco perderá su forma circular. El problema reemplazar el eje si está desgastado o si
es más frecuente con cortadoras de suelo, no está correctamente alineado.
cuando se descuida la lubricación de los
cojinetes.
78

Disco recalentado. El agua de refrigeración necesaria no ha Controlar la cantidad de agua y que el
sido bien distribuida. sistema de refrigeración no esté taponado.
Usar discos de corte seco solamente para
cortes superficiales (2 a 5 cm) o cortar con
varias pasadas. Dejar que el disco gire
libremente cada 10 o 15 segundos para
permitir que el aire lo enfríe.
Especificación incorrecta del material a Consultar la tabla de selección de discos
cortar. para la especificación apropiada.
Orificio central ovalado. El eje está desgastado debido a que el Verificar que el disco esté bien montado en
disco está mal colocado. el eje antes de apretar las bridas.
Si las bridas no están apretadas, el disco Apretar siempre la tuerca del eje con una
girará alrededor del eje. llave, no solamente a mano. Use siempre
tuercas hexagonales, nunca de mariposa.
Las bridas o el eje están gastados y no Controlar el desgaste de las bridas y del
sostienen correctamente el disco. eje.
El desgaste de ambas bridas no debe ser
mayor que el recomendado por el fabricante.
Cambiar las partes desgastadas.

Si la deformación no es demasiado
grande, envíe el disco a la fábrica
para repararlo si es posible.
El disco no corta. El disco es demasiado duro para el material Consultar la tabla de selección de discos o
a cortar (p. ej. un disco para bloques o consulte con su distribuidor o el fabricante
un disco universal es usado durante un que le indicarán el disco adecuado para el
periodo prolongado con un ladrillo duro; material a cortar.
un disco para asfalto es usado para cortar
hormigón armado).
La potencia del eje es inadecuada para que Controlar las correas, el voltaje y la potencia
el disco corte correctamente (correas flojas, de salida del motor.
voltaje y potencia del motor insuficientes).
Los segmentos del disco parecen tener Cortar en un material abrasivo hasta que
aún vida útil, pero el disco no corta. aparezcan nuevamente las superficies
de diamante. Esta solución puede ser
necesaria a veces, pero si el problema se
presenta con frecuencia, puede deberse a
que el disco sea demasiado dura para el
material a cortar.
Los segmentos del disco parecen tener Los segmentos de un disco con liga dura
aún vida útil, pero el disco no corta. para materiales abrasivos, necesitan una
base sin diamante en la base del segmento
de diamante para adherirse mejor al
soporte. El desgaste del disco en este
estado es considerado normal. El disco
debe ser cambiado.
La herramienta pierde filo debido a Adecue la especificación y el diámetro del
excesiva velocidad de rotación. disco a la máquina.
Pierde filo debido a una presión demasiado Verifique que la presión del disco sobre el
grande contra el material a cortar. material a cortar permita un pulido natural
del disco, sin excesos.
79

Servicio y localización de fallos de brocas de
diamante.
La herramienta no corta. El material es demasiado duro para la Cumplir con la especificación de diamante
broca utilizada. para el material.
La broca presenta brillos (diamantes Avivar la herramienta perforando en
redondeados). material abrasivo (piedra de arena, bloque,
etc).
Velocidad de giro excesiva. Ajustar la velocidad de rotación.
La refrigeración es excesiva por lo que la Ajustar la velocidad de rotación.
broca patina.
La refrigeración es excesiva por lo que la Disminuir la cantidad de agua.
broca patina.
Demasiado juego entre las guías. Ajustar las guías para disminuir el juego.
El peso de la herramienta no es suficiente. Aumentar el peso de la herramienta.
La máquina está mal sujeta. Verificar que la sujeción de la máquina sea
correcta.
El motor es demasiado débil. Ajustar la potencia del motor al diámetro.
Desgaste excesivo de los Refrigeración insuficiente. Ajustar la cantidad de agua.
segmentos de diamante. Velocidad de giro insuficiente. Ajustar la velocidad de rotación.
Velocidad de avance excesiva. Reducir la velocidad de avance.
El material es más abrasivo que lo Utilizar un disco con una especificación
esperado. de diamante más dura (ver la tabla de
selección de brocas).
Demasiada potencia de motor aplicada a Ajustar la potencia del motor al diámetro de
la herramienta. la broca.
Demasiado juego de la máquina, causa Controlar el estado de la máquina.
vibraciones.
Desgaste excesivo del tubo de La máquina está mal sujeta. Sujetar la máquina firmemente.
acero de la broca. La máquina está incorrectamente ajustada Ajustar la máquina correctamente, cambiar
(juego excesivo de las guías, eje del motor las partes desgastadas, corregir el juego
o adaptador torcido etc.). (rodillos, cojinetes, adaptadores, etc.).
La herramienta está torcida. Cambiar la herramienta si está torcida.
Si es relativamente nueva, puede ser
enderezada por el proveedor.
La broca no está correctamente sujeta al Verificar que la broca esté correctamente
eje del motor. alineada al eje del motor (línea recta).
En el fondo del orificio hay restos de metal Quitar todos los fragmentos de
que no han sido quitados por el agua de metal del orificio perforado. Aumente
refrigeración. momentáneamente el caudal de agua para
limpiar el orificio y quite los restos que
puedan quedar.
80

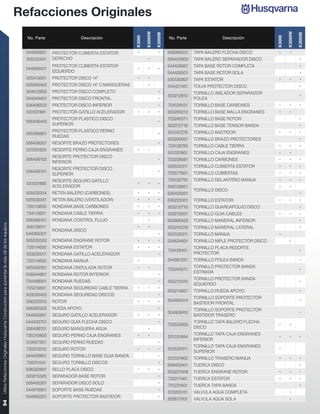

Refacciones Originales
Refacciones Serie FS 6600D
No. Parte Descripción No. Parte Descripción
504119704 BANDA DISCO 191115 PREFILTRO AIRE
191116 FILTRO AIRE 542205309 SWITCH ELEVACION
191770 LLANTA DELANTERA 510016701 SWITCH ON/OFF
542198842 LLANTA TRASERA

Refacciones Serie FS

FS400
FS413

FS520

FS400
FS413

FS520

542202338 ABRAZADERA FLECHA VOLANTE • • 543080054 ESPACIADORES AGARRADERA •
539300072 ABRAZADERA MANGUERA DREN ACEITE • • 543046570 FLECHA DISCO SOLA •
ABRAZADERA PROTECTOR FRONTAL 543042861 •
544101102 •
(CENTRAL) 542177915 FLECHA VOLANTE •
543042515 ADAPTADOR RUEDAS TRASERAS • 542204114 •
544951301 AGARRADERA COMPLETA • 542202342 FRENTE CONTROLES • •
544951201 AGARRADERA SOLA • 504204501 GRASERA BASTIDOR MOTOR •
542161196 AMORTIGUADOR MOTOR • • 543045099 GUIA CABLES •
542139273 BALERO PLACA ACELERADOR • 504069201 •
GUIA CORTE COMPLETA
542139273 BALERO RUEDA • 542202078 • •
542139273 BALERO TENSOR BANDA • • 541200986 GUIA SALIDA GASES •
541201011 BANDA POLEA • 543074515 INDICADOR ALTURA CORTE •
543044964 • 542139537 LLAVE AGUA • • •
542202150 BANDA TRACCION DISCO • 542190392 LLAVE GASOLINA •
542202149 • 539970498 MANGUERA GASOLINA •
542204117 BANDA TRACCION MOTOR • 543045580 MANGUERA TANQUE AGUA • • •
544951001 BASE AGARRADERA (DERECHA) • 541207176 MANIJA ALTURA CORTE SOLA •
542202330 BASE CHICOTES • 539300556 MARCADOR TIEMPO • •
504068501 BASE CONTROLES • 542204052 MODULO ACELERADOR •
543045052 BASE FLECHA DISCO • 542166708 MODULO ENCENDIDO •
543850351 BASE MANGUERA DREN ACEITE • 542190393 NIPLE TANQUE GASOLINA •
Utiliza Refacciones Originales Husqvarna Construction para aumentar la vida útil de los equipos.

544950001 BASE TANQUE AGUA • 728736605 OPRESOR POLEA BANDA MOTOR •
543045044 • 721614301 PERNO SEGURO ALTURA • •
BASE VOLANTE ALTURA
542190434 • • 543046068 PLACA BASTIDOR MOTOR •
544950401 BASTIDOR ALTURA • 543042862 •
PLACA EXTERIOR DISCO
544950301 BASTIDOR MOTOR • 542167964 • •
541208318 BATERIA • 542167962 PLACA EXTERIOR DISCO COMPLETA • •
542177920 BOTON ENCENDIDO • 543079619 PLACA GRADUADA ALTURA CORTE •
542202309 BOTON PARO • • • 543079629 PLACA INDICADOR ALTURA CORTE •
543076293 BRAZO ALTURA CORTE • 542167185 PLACA INTERIOR DISCO • •
542202116 BUJE VOLANTE ALTURA • • 543076651 PLACA LATERAL BASE CONTROLES •
542182253 CABLE NEGATIVO BATERIA • 543042540 PLACA MOTOR •
542182254 CABLE POSITIVO BATERIA • 543046203 PLACA PORTA LLAVE •
542202113 CABLE PROFUNDIDAD • 543066184 PLACA PROTECTOR MOTOR •
502232401 • 543041959 PLACA RUEDA TRASERA •
CABLES PARO
542182252 • • 544949801 PLACA TANQUE AGUA •
542204171 CAJA PROTECTOR BANDA DISCO • 543074526 PLACA VARILLA ALTURA CORTE •
541207234 CENTRO RUEDA TRASERA • 541208246 PLACA VISERA PROTECTOR DISCO • •
543046031 CENTRO VOLANTE ALTURA • • 543046572 •
POLEA BANDA MOTOR
543045539 CONECTOR AGUA PROTECTOR DISCO • • 541208197 •
542202340 CONECTOR AGUA TANQUE • • 542190588 POLEA PROFUNDIDAD •
CONECTOR ENTRADA MANGUERA DREN 543042875 PROTECTOR AGUA •
542167133 •
ACEITE 544950101 PROTECTOR BANDA DISCO •
CONECTOR MANGUERA TANQUE 502082901 PROTECTOR DISCO COMPLETO •
542204118 •
GASOLINA 542204089 PROTECTOR DISCO CON VISERA •
CONECTOR SALIDA MANGUERA DREN 544950501 PROTECTOR LATERAL DERECHO •
542167306 • •
ACEITE 544950604 PROTECTOR LATERAL IZQUIERDO •
542182250 CONECTOR SWITCH • 543045654 •
543044796 CUÑA FLECHA DISCO • PROTECTOR PLASTICO AGARRADERA
542139568 • •
539300092 CUÑA FLECHA VOLANTE • • 542202374 PROTECTOR POLEA BANDA DISCO • •
543044782 CUÑA PLACA INTERIOR DISCO • 542202169 PROTECTOR SEGURO VOLANTE ALTURA • •
539912757 CUÑA POLEA BANDA MOTOR • • 542204113 RESORTE SEGURO ALTURA • •
542204143 CUÑA RUEDA TRASERA •
82


FS400
FS413

FS520

FS400
FS413

FS520

734116301 • 735314010 SEGURO BALERO TENSOR BANDA • •
RONDANA AGARRADERA
735116401 • • 541208281 SEGURO CAJA HERRAMIENTAS • •
734114601 RONDANA BASE ACELERADOR • 542166624 SEGURO PROTECTOR FRONTAL • •
734117201 RONDANA BASE CONTROLES (CENTRAL) • 543045617 SEGURO TANQUE AGUA •
734117201 RONDANA BASE FLECHA DISCO • 542202334 SEGURO VOLANTE ALTURA •
734117201 RONDANA BASE IZQUIERDA AGARRADERA • 543066185 SEPARADOR MOTOR •
735113601 RONDANA BASE LLAVE AGUA • 543046700 SOPORTE MANGUERA AGUA •
735116401 RONDANA BASE PROTECTOR DISCO • • 543049899 •
TANQUE AGUA COMPLETO
734117201 RONDANA BASE TANQUE AGUA • 541208286 • •
734117201 • 542202425 TAPA BASE CONTROLES •
735115301 RONDANA BASE VOLANTE ALTURA • 543045599 TAPON TANQUE AGUA •
734115201 • 542183106 TAPON TANQUE GASOLINA •
734115201 RONDANA BOTON PARO • TORNILLO ABRAZADERA FLECHA
725244771 • •
735216401 RONDANA BRAZO ALTURA CORTE • VOLANTE
735116401 RONDANA CAJA HERRAMIENTAS • • 725244771 •
TORNILLO AGARRADERA
RONDANA CONECTOR AGUA PROTECTOR 725245771 • •
543045560 •
DISCO 725232971 TORNILLO BASE ACELERADOR •
735216401 RONDANA CUBIERTAS • 725249371 TORNILLO BASE AGARRADERA •
734117201 RONDANA EXTERNA GUIA CORTE • 725249571 TORNILLO BASE FLECHA DISCO •
734116301 RONDANA FIJA GUIA CORTE • • 725249571 TORNILLO BASE IZQUIERDA AGARRADERA •
543046633 RONDANA GUIA CORTE (CENTRAL) • 725249571 TORNILLO BASE POLEA TRACCION •
734117201 RONDANA GUIA CORTE (INTERNA) • 725245371 TORNILLO BASE PROTECTOR DISCO • •
542045640 RONDANA LLAVE AGUA • 542202300 TORNILLO BASE RESORTE ALTURA • •
734115201 • 725237951 TORNILLO BASE VOLANTE ALTURA •
RONDANA MANIJA VOLANTE ALTURA
734114601 • 725249971 TORNILLO BASTIDOR ALTURA •
735113601 RONDANA MARCADOR TIEMPO • • 725250171 TORNILLO BASTIDOR MOTOR •
734117201 RONDANA MOTOR • • 725237071 TORNILLO BOTON PARO •
543850352 RONDANA ONDULADA BASTIDOR MOTOR • 725236661 TORNILLO CABLES PARO •
734117201 RONDANA PLACA GRADUADA ALTURA • 724132951 TORNILLO CONTROLES • •
RONDANA PLACA LATERAL BASE 725245371 TORNILLO CUBIERTAS •
734117201 •
CONTROLES 725244971 TORNILLO ESCAPE •

735117301 RONDANA PLACA MOTOR • • 725249771 •
734114601 • TORNILLO GUIA CORTE
RONDANA PROTECTOR AGUA 725245571 • •
734115201 • 729534001 TORNILLO GUIA SALIDA GASES •
734116301 RONDANA PROTECTOR BANDA • • 725545101 TORNILLO INDICADOR ALTURA CORTE •
735116401 RONDANA PROTECTOR DISCO • • 725246071 •
RONDANA PROTECTOR LATERAL TORNILLO LATERAL TUBULAR
543046633 • 725246171 •
DERECHO 725237071 •
734117801 RONDANA RESORTE ALTURA • • TORNILLO MANIJA VOLANTE ALTURA
725232971 •
543040217 RONDANA RUEDA DELANTERA • 725229171 TORNILLO MARCADOR TIEMPO • •
734117801 RONDANA RUEDA TRASERA (INTERIOR) • 725250251 •
735117301 RONDANA RUEDAS • TORNILLO MOTOR
725250151 • •
734116301 RONDANA SEGURIDAD AGARRADERA • • • 725245571 •
RONDANA SEGURIDAD BASE TORNILLO PLACA CAJA HERRAMIENTAS
735117301 • 725245371 •
AMORTIGUADOR CONTROLES 725245571 TORNILLO PLACA CONTROLES •
734113601 RONDANA SEGURIDAD BASE LLAVE AGUA • 725249571 TORNILLO PLACA GRADUADA ALTURA •
RONDANA SEGURIDAD CAJA 724132951 TORNILLO PLACA PROTECTOR DISCO • •
734116301 • •
HERRAMIENTA 725254251 TORNILLO PLACA TENSOR BANDA • •
734116301 RONDANA SEGURIDAD CUBIERTAS • 725245171 TORNILLO PLACA VARILLA ALTURA •
735115301 RONDANA SEGURIDAD GUIA CABLES • TORNILLO PLACA VISERA PROTECTOR
735115301 RONDANA SEGURIDAD MOTOR PARO • 725244771 • •
DISCO
734115201 RONDANA SEGURO ALTURA • 725246751 TORNILLO PLACAS RUEDA •
734115201 RONDANA SOPORTE MANGUERA AGUA • 725249971 TORNILLO POLEA BANDA MOTOR •
735117801 RONDANA TENSOR BANDA • • 725249371 •
734115201 RONDANA TERMINALES BATERIA • 725247171 TORNILLO PROTECTOR BANDA •
735116401 RONDANA TUBULAR LATERAL • • 725247351 •
543076329 • 725247351 TORNILLO PROTECTOR BANDA MOTOR • •
RONDANA VOLANTE ALTURA
734117801 • • 725251351 TORNILLO PROTECTOR DISCO •
543045949 RUEDA DELANTERA • • • TORNILLO PROTECTOR LATERAL
543045951 • • 725249371 •
RUEDA TRASERA (INFERIOR)
542198842 • TORNILLO PROTECTOR LATERAL
SALIDA CONECTOR AGUA PROTECTOR 725249771 •
543045610 • • • DERECHO
DISCO 725245371 TORNILLO PROTECTORES LATERALES •
83


FS400
FS413

FS520

FS400
FS413

FS520

725237951 TORNILLO RESORTE PROFUNDIDAD • • TUERCA PLACA BASE LATERAL
732252001 •
542199053 TORNILLO RUEDA TRASERA • CONTROLES
725253471 TORNILLO RUEDA TRASERA (INTERIOR) • 731231801 TUERCA PLACA INDICADOR ALTURA •
725249371 TORNILLO RUEDAS • • 731711851 TUERCA PLACA VARILLA ALTURA CORTE •
725236671 TORNILLO SOPORTE MANGUERA AGUA • 542167847 TUERCA POLEA BANDA MOTOR • •
539976941 TORNILLO TENSOR POLEA • • 732251801 •
TUERCA POLEA PROFUNDIDAD
725236671 TORNILLO TERMINALES BATERIA • 732251871 •
725237271 TORNILLO VOLANTE ALTURA • 732251401 •
TUERCA PROTECTOR AGUA
544949901 TUBO TRANSPORTE • 732251601 •
542202181 TUBULAR DERECHO • 732252001 TUERCA PROTECTOR DISCO (IZQUIERDA) •
542202182 TUBULAR IZQUIERDO • 732252001 TUERCA PROTECTOR FLECHA VOLANTE • • •
TUERCA AJUSTE ABRAZADERA 732252001 •
732252201 • • TUERCA PROTECTOR LATERAL
TRANSPORTE 732251801 • •
732252001 TUERCA AMORTIGUADOR MOTOR • TUERCA PROTECTOR LATERAL TANQUE
732211801 •
731232001 TUERCA BASE CONTROLES • AGUA
732252001 TUERCA BASE FLECHA DISCO • 732251601 TUERCA RESORTE PROFUNDIDAD • •
732251201 TUERCA BASE LLAVE AGUA • • • 543044757 TUERCA RUEDA DELANTERA •
731232001 • 731232001 TUERCA RUEDA GUIA CORTE • • •
TUERCA BASE VOLANTE ALTURA
732251601 • 732251801 TUERCA TAPA BATERIA •
731232001 TUERCA BASTIDOR MOTOR • 731232201 TUERCA TUBO TRANSPORTE • •
TUERCA CONECTOR AGUA PROTECTOR 732251801 TUERCA TUBULAR •
543045561 •
DISCO 732251871 •
TUERCA VISERA PROTECTOR DISCO
542167846 TUERCA DISCO • • 732251801 •
732251401 TUERCA EMPAQUE PROTECTOR DISCO • • 543044772 •
TUERCA VOLANTE ALTURA
732251401 TUERCA EMPAQUE VISERA • • 539990258 • •
732252001 • 542202130 VARILLA DOBLADA GUIA CORTE • •
TUERCA GUIA CORTE
732251801 • • 504069101 VARILLA GUIA CORTE •
542167622 TUERCA MANGUERA DREN ACEITE • • 542202131 VARILLA RECTA GUIA CORTE • •
732252001 TUERCA MOTOR • • 543076294 •
VOLANTE ALTURA
541207161 • •

Refacciones DS800
502304401 MANGUERA AGUA COMPLETA 544397701 FLECHA ENGRANES
502479701 SELECTOR 544399301 ENGRANE TRANSMISION
502496101 RESORTE SELECTOR 544402201 CAJA ENGRANES
502496302 EMPAQUE FLECHA TRACCION 544402302 TAPA CAJA ENGRANES
502496501 O RING MANGUERA AGUA 544402501 BASE ROTOR
502496502 O RING TAPA ENGRANES 544444501 ENGRANE TRANSMISION COMPLETO
502497001 SEGURO FLECHA TRACCION 544448101 PALANCA SELECTOR
503200716 TORNILLO TAPA SWITCH CORTO 544806001 GUARDA POLVO ROTOR
503200725 TORNILLO CONECTOR MANGUERA AGUA 544806201 PROTECTOR SWITCH ON-OFF
503200735 TORNILLO TAPA SWITCH LARGO 544806301 SEPARADOR SWITCH ON-OFF
503207425 TORNILLO BASE ENGRANES 544806401 PLACA BASE TALADRO COMPLETA
503218830 TORNILLO TAPA FLECHA TRACCION 544806601 SEPARADOR BASE TALADRO
503255301 BALERO ENGRANES 544806701 PLACA BASE TALADRO SOLO
503266002 CONECTOR MANGUERA 544847901 TAPA SWITCH ON-OFF
504209001 SWITCH VELOCIDAD VARIABLE 544848001 BASE SWITCH ON-OFF
505103501 O RING NIPLE MANGUERA AGUA 544882701 BASE MANGUERA AGUA
505155001 ROTOR 720127606 SEGURO PALANCA SELECTOR
505443302 CABLE CORRIENTE 720140106 SEGURO PLACA BASE TALADRO
506957001 CABLE TIERRA 724128759 TORNILLO BASE ROTOR INTERNO
510112001 NIPLE CONECTOR MANGUERA 725545101 TORNILLO BASE TALADRO
510125901 MANGUERA AGUA SOLA 732251801 TUERCA CAJA ENGRANES
510195901 LLAVE PASO AGUA 734113601 RONDANA BASE ROTOR INTERNO
525825801 SELLO ENGRANES 735213601 RONDANA SEGURIDAD BASE ROTOR INTERNO
525825902 ENGRANES TRACCION 735312241 SEGURO SELECTOR
525826001 GRASERA 735312500 SEGURO ENGRANE TRANSMISION
525826101 ENGRANE TRANSMISION 735313000 SEGURO BALERO FLECHA TRACCION
525826201 FLECHA TRACCION 735313310 SEGURO BALERO ROTOR
531031886 AISLADOR CABLE CORRIENTE 738220119 BALERO TRANSMISION
531073891 SWITCH ON-OFF 738220219 BALERO ROTOR
531074260 RONDANA MANGUERA AGUA 738220419 BALERO CAJA ENGRANES
531140958 ADAPTADOR BROCA 738220629 BALERO FLECHA TRACCION
544397601 GUIA BASE ROTOR 740420300 O RING TORNILLO TAPA CAJA ENGRANES
84

Refacciones DM225
531140954 ADAPTADOR MACHO BROCA 531073883 NIVEL LATERAL
531074259 ADAPTADOR MANGUERA AGUA 531073882 NIVEL POSTERIOR
531073886 BALERO CAJA ENGRANES 531073986 O RING CUBIERTA ROTOR
531073947 BALERO CUBIERTA ROTOR 531073996 O RING ROTOR
738210514 BALERO FLECHA BROCA 531140962 RONDANA AGARRADERA
738229927 BALERO FLECHA ENGRANES 531073989 RONDANA BASE CARBONES
531073940 BALERO ROTOR 531073967 RONDANA CAJA ENGRANES
531073811 BASE CARBONES 531073936 RONDANA CUBIERTA ROTOR
531073866 BASE SWITCH VELOCIDADES 531073928 RONDANA FLECHA ENGRANES
531073863 BUJE ENGRANE TRANSMISION 531074260 RONDANA MANGUERA AGUA
505530303 CABLE CORRIENTE 531073989 RONDANA MANIJA
531073867 CAJA ENGRANES 531073861 RONDANA PLANA FLECHA ENGRANES
531073900 CARBONES 531073967 RONDANA SWITCH VELOCIDADES
505530356 CLAVIJA 531073877 ROTOR
505530300 CLIP CABLES 735312600 SEGURO BALERO FLECHA BROCA
531101922 CONECTOR CABLES 735314010 SEGURO CAJA ENGRANES
531073921 CONECTOR HEMBRA BROCA 531073935 SEGURO ENGRANE FLECHA BROCA
503266001 CONECTOR MANGUERA 531073937 SEGURO ENGRANES
531073816 CUBIERTA BALERO ROTOR 735312810 SEGURO ROTOR
531073874 CUBIERTA ESTATOR 531073888 SELLO CAJA ENGRANES
531073851 CUBIERTA ROTOR 531073990 SELLO CUBIERTA ROTOR
531073994 CUÑA FLECHA BROCA 531101921 SWITCH GATILLO ACELERADOR
531073857 ENGRANE ARRASTRE FLECHA BROCA 531101924 SWITCH VELOCIDAD VARIABLE
531073854 ENGRANE FLECHA BROCA 531073865 SWITCH VELOCIDADES
531073855 ENGRANE TRACCION FLECHA BROCA 531073815 TAPA CARBONES
531073856 ENGRANE TRANSMISION 531074001 TORNILLO BASE CARBONES
531073873 ENGRANE TRANSMISION COMPLETO 725534255 TORNILLO CAJA ENGRANES (INFERIOR)
531073971 ESPACIADOR CABLE TIERRA 531073961 TORNILLO CAJA ENGRANES (SUPERIOR)
531073860 ESPACIADOR CAJA ENGRANES 531140956 TORNILLO CARBONES
531073862 ESPACIADOR FLECHA ENGRANES 531074001 TORNILLO CLIP CABLES
531073878 ESTATOR 531101923 TORNILLO CONECTOR CABLES
531074258 FLECHA BROCA COMPLETA 503212002 TORNILLO CUBIERTA ESTATOR
531073872 FLECHA BROCA SOLA 531074001 TORNILLO MANIJA (INFERIOR)
531073853 FLECHA ENGRANES 531073955 TORNILLO MANIJA (SUPERIOR)
531073980 GUIA TORNILLO CAJA ENGRANES 531073956 TORNILLO SWITCH VELOCIDADES
531140950 MANGUERA AGUA 531073962 TORNILLO TAPA CARBONES
531101919 MANIJA 531073864 TUERCA FLECHA ENGRANES

Refacciones Serie K
K1250R

K1250R
K960R

K960R
K1250

K1250
K650
K750
K960

K650
K750
K960
506095606 ABRAZADERA MANGUERA • • • 503846101 •
AISLADOR CARTER
506095602 AGUA • • 544895401 • •
ABRAZADERA MANGUERA 506266401 AISLADOR EMPAQUE DISCO • • • • •
506095605 •
AGUA BRAZO 506340701 •
503560008 ABRAZADERA VENTURI • • 506375802 AISLADOR ESCAPE •
506379625 ADAPTADOR DISCO 25 MM • • • • • 506341401 • •
AGARRADERA PROTECTOR AISLADOR MANGUERA
506344602 • • • • 503132001 • •
DISCO INYECTOR
505316550 • 506381501 •
AISLADOR TANQUE GASOLINA
537176201 AGUJA CARBURADOR • 544238201 • •
503563401 • • 505279513 •
AMORTIGUADOR BASTIDOR
506224501 • 537210308 •
544229001 • 506389102 AMORTIGUADOR BASTIDOR •
AHOGADOR
506232011 • • 506389103 CILINDRO • •
506254301 • • 501269704 AMORTIGUADOR CARTER • •
506378001 AISLADOR AHOGADOR • 537210307 AMORTIGUADOR CENTRAL •
506296502 • 501814701 TANQUE • •
AISLADOR BASTIDOR
506387102 • 503468501 AMORTIGUADOR DELANTERO • •
506288401 AISLADOR BRAZO BANDA • • • • • 503132701 TANQUE • •
505277516 AISLADOR CABLE BUJIA • • • • 537210309 AMORTIGUADOR DERECHO • •
501271302 AISLADOR CABLE SWITCH • 503132601 TANQUE • •
503132401 ON-OFF • • 544383102 AMORTIGUADOR IZQUIERDO • •
503132501 TANQUE • •
85


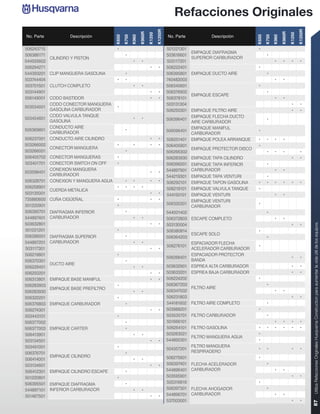

K1250R

K1250R
K960R

K960R
K1250

K1250

K650
K750
K960

K650
K750
K960
503289017 • 506370501 •
503289047 • 544113901 BASE VENTURI • •
ANILLO PISTON
503289035 • • 506289701 • •
503289026 • • 506403502 •
506259503 • 506371103 •
BASTIDOR
506235913 ARRANQUE COMPLETO • • • 544456801 • •
506275502 • • 506255302 • •
505302333 • 544111004 •
BASTIDOR COMPLETO
503255601 • 506385802 •
BALERO BIELA
503256101 • • 506394211 BRAZO DISCO • • •
503132901 • • 506394203 • • •
BRAZO DISCO COMPLETO
544105901 • 506263513 •
BALERO BRAZO DISCO
503252101 • • • • • 544887501 BRAZO DISCO COMPLETO 14” •
738220225 • • 544887502 BRAZO DISCO COMPLETO 16” •
BALERO CIGÜEÑAL
503250002 • • • • 506406302 BRAZO PROTECTORES •
505302415 • • • 503140801 BUJE AMORTIGUADOR • •
738210104 BALERO TAMBOR CLUTCH • 506227501 BUJE BRAZO •
503253801 • • 506070801 BUJE BRAZO DISCO • • • • •
501220401 • BUJE FLECHA AHOGADOR
501427101 •
537012501 • CARBURADOR
BALIN CARBURADOR
503117101 • • BUJE FLECHA DUCTO AIRE
506395401 •
501468501 • • CARBURADOR
506372721 • 501270801 BUJE GUIA CARTER • • • • •
544908402 • 506263101 BUJE POLEA ARRANQUE • • • •
BANDA ESTRIADA 544039201 BUJE PROTECTOR INFERIOR •
544908403 • •
506372707 • • BUJE SOPORTE CHICOTE
537002601 • •
ACELERADOR CARBURADOR
506372738 •
BANDA ESTRIADA 16” 506393001 • •
544908404 • • BUJE TAMBOR CLUTCH
506285901 • •
BASE AMORTIGUADOR
506377202 • 77-307 BUJIA • • • • • •

BASTIDOR
BASE AMORTIGUADOR 506387834 CABLE BUJIA • • • •
503140501 • • 503411802 •
DELANTERO
BASE BALERO SEPARADOR 544979301 •
544105703 • CABLE SWITCH ON OFF
DISCO C/BALERO 501839801 • •
BASE BALERO SEPARADOR 501839803 • •
506402802 •
DISCO SOLO 506378501 CABLE TIERRA •
506297903 BASE BASTIDOR • • 544007801 CAPTOR BANDA •
506403501 BASE BRAZO PROTECTORES • 501485402 CAPUCHON BUJIA • • • • • •
506224801 BASE CABLE SWITCH ON OFF • 503280418 •
506414201 BASE CARBURADOR • • 503283209 •
CARBURADOR
506370601 BASE CONDUCTO AIRE • 544266101 • •
506311501 BASE DIAFRAGMA INFERIOR • 503281217 • •
506370401 BASE DUCTO AIRE • 506321503 •
CARBURADOR COMPLETO
506393202 BASE FILTRO AIRE • 506385506 •
506386901 BASE GATILLO ACELERADOR • 544109304 •
544111701 BASE MANIFUL • • 544889006 •
CARTER COMPLETO
504139201 • 544214702 • •
506366902 • 501892572 • •
BASE PREFILTRO AIRE
506221815 • • 505269427 •
506255702 • • 506371301 •
CHICOTE ACELERADOR
501371301 BASE SWITCH ON OFF • 504054701 • •
BASE SWITCH ON OFF 506289801 • •
503155904 •
(DERECHA) 506351001 •
BASE SWITCH ON OFF 502295002 •
503401304 • CIGÜEÑAL Y BIELA
(IZQUIERDA)
544983901 • •
506345602 BASE TAPON GASOLINA •
503142073 • •
506403301 BASE TENSOR BANDA •
86


K1250R

K1250R
K960R

K960R
K1250

K1250

K650
K750
K960

K650
K750
K960
506243715 • 501221301 •
EMPAQUE DIAFRAGMA
506386171 • 503616601 •
CILINDRO Y PISTON SUPERIOR CARBURADOR
544935602 • • 503117201 • • • •
506294271 • • 506222401 •
544393201 CLIP MANGUERA GASOLINA • 506395801 EMPAQUE DUCTO AIRE •
503744404 • • 740482003 • •
503701501 CLUTCH COMPLETO • • 506340601 •
503144901 • • 506376902 •
EMPAQUE ESCAPE
506149001 CODO BASTIDOR • • 506378101 • •
CODO CONECTOR MANGUERA 503131304 • •
503534001 •
GASOLINA CARBURADOR 506250301 EMPAQUE FILTRO AIRE • •
CODO VALVULA TANQUE EMPAQUE FLECHA DUCTO
503454601 • • 506396401 •
GASOLINA AIRE CARBURADOR
CONDUCTO AIRE EMPAQUE MANIFUL
506369801 • 506096401 •
CARBURADOR CARBURADOR
506237001 CONDUCTO AIRE CILINDRO • • 506251401 EMPAQUE POLEA ARRANQUE • • • •
503266002 • • • • 506405901 •
CONECTOR MANGUERA EMPAQUE PROTECTOR DISCO
503266001 • 506266302 • • • •
506405702 CONECTOR MANGUERAS • 506283930 EMPAQUE TAPA CILINDRO • •
503401701 CONECTOR SWITCH ON OFF • 506396201 EMPAQUE TAPA INFERIOR •
CONEXION MANGUERA 544897901 CARBURADOR • •
503598401 • •
CARBURADOR 544219301 EMPAQUE TAPA VENTURI •
506328701 CONEXION Y MANGUERA AGUA • • • • 506292101 EMPAQUE TAPON GASOLINA • • • • • •
506258901 • • • • 506219101 EMPAQUE VALVULA TANQUE •
CUERDA METALICA
503135001 • • 544150101 EMPAQUE VENTURI • •
735880600 CUÑA CIGÜEÑAL • • • EMPAQUE VENTURI
501220901 • 506320301 •
CARBURADOR
506395701 DIAFRAGMA INFERIOR • 544001402 •
544897401 CARBURADOR • • 506372803 ESCAPE COMPLETO • •
503632801 • • 503130004 • •

501221201 • 506380814 •
ESCAPE SOLO
506396001 DIAFRAGMA SUPERIOR • 506364203 •
544897201 CARBURADOR • • ESPACIADOR FLECHA
506276101 •
503117301 • • ACELERADOR CARBURADOR
506219801 • ESPACIADOR PROTECTOR
506268401 • •
506370301 • BANDA
DUCTO AIRE
506229401 • • 503632901 ESPREA ALTA CARBURADOR • •
506250201 • • 503633201 ESPREA BAJA CARBURADOR • •
506313801 EMPAQUE BASE MANIFUL • • 506224202 •
506283903 • 506367203 •
EMPAQUE BASE PREFILTRO FILTRO AIRE
506283930 • • 506347002 • •
506320201 • 506231803 • •
506376803 EMPAQUE CARBURADOR • 544181602 FILTRO AIRE COMPLETO •
506274301 • • 503988201 •
503443101 • 503535701 FILTRO CARBURADOR •
506377002 • 501666101 • • • •
506377003 EMPAQUE CARTER • 506264101 FILTRO GASOLINA • • • • • •
506413901 • • 503263021 •
FILTRO MANGUERA AGUA
503134501 • • 544895301 •
503491001 • FILTRO MANGUERA
504357201 • • • •
506376701 • RESPIRADERO
EMPAQUE CILINDRO 506275601 •
506414001 • •
503134601 • • 506397401 FLECHA ACELERADOR •
506412301 EMPAQUE CILINDRO ESCAPE • 544896401 CARBURADOR • •
501220801 • 503595901 • •
506395501 EMPAQUE DIAFRAGMA • 505316619 •
544897101 INFERIOR CARBURADOR • • 506397301 FLECHA AHOGADOR •
501467501 • • 544896701 CARBURADOR • •
537003001 • •
87


K1250R

K1250R
K960R

K960R
K1250

K1250

K650
K750
K960

K650
K750
K960
506298363 FLECHA BRAZO DISCO • • • • • 503400609 MANGUERA PULSACIONES •
FLECHA DUCTO AIRE 501768304 • • •
506397101 •
CARBURADOR 501768328 MANGUERA VALVULA TANQUE •
544926901 • 501768305 • •
506372003 • 506095824 MANGUERAS AGUA • • • •
GATILLO ACELERADOR
506222703 • • 506318801 •
503133601 • • 544331901 MANIFUL • •
506396101 • 506241301 • •
GOBERNADOR CARBURADOR
503976601 • • MANIJA ACELERADOR
544933201 •
506219002 • COMPLETA
544383901 • 503127901 • • • • •
MANIJA ARRANQUE
544287501 GUARDA POLVO ARRANQUE • • 506297502 •
501895902 • MANIJA DERECHA
506350805 •
501895903 • ACELERADOR
506241402 GUIA BANDA • • MANIJA IZQUIERDA
506394802 •
GUIA FLECHA ACELERADOR ACELERADOR
502103101 • • 506238301 •
CARBURADOR
505267673 GUIA GATILLO ACELERADOR • 537177001 MARIPOSA ACELERADOR •
506143201 GUIA TUERCA BRAZO • • • • 504135301 CARBURADOR • •
506224401 • 503632401 • •
GUIA VARILLA AHOGADOR
503145402 • • 505316114 •
501494802 • 506397801 MARIPOSA AHOGADOR •
506409901 JUEGO DIAFRAGMAS • 504135201 CARBURADOR • •
502445801 CARBURADOR • • 503525801 • •
503597402 • • 544018801 • • •
544384202 • 544047502 MODULO ENCENDIDO •
506385305 • 544047503 • •
JUEGO EMPAQUES
544229801 • • 501222001 •
506292402 • • 537176401 MUELLE AGUJA CARBURADOR •
505316734 • • • •

JUEGO FILTRO Y SEGURO
506264111 • • • • • •
MANGUERA 506409802 NIPLE AGUA BRAZO •
JUEGO PROTECTORES MANIJA 506295703 •
506394902 • NIPLE MANGUERA AGUA
ACELERADOR 506295702 • • • •
506321201 • 506405801 NIPLE MANGUERA AGUA •
JUEGO REPARACION
506410001 • 506295601 PROTECTOR DISCO • • • •
CARBURADOR
502445901 • • 506289501 NIPLE MANGUERA VALVULA • •
503142301 JUEGO SEGURO ACELERADOR • • O RING ESPREAS
503595501 • •
501008801 JUEGO TORNILLO DISCOS • CARBURADOR
JUEGO TORNILLO Y TUERCA 503564501 O RING FLECHA ACELERADOR • • • •
501008802 •
DISCO 505316495 O RING FLECHA AHOGADOR •
504142501 KIT BASE BALERO DISCO • 506399001 CARBURADOR •
544003102 • • 740420100 O RING MANIFUL •
KIT MANGUERAS AGUA
544003103 • • O RING PERNO BRAZO
740420500 •
544003105 KIT MANGUERAS AGUA 16” • PROTECTORES
57-005 LLAVE BUJIA • • • • • • 740431300 O RING POLEA ARRANQUE • • • •
506274901 MALLA ESCAPE • • 503263008 O RING PROTECTOR DISCO •
544041702 • 740480703 O RING TAMBOR CLUTCH •
MANGUERA AGUA
506097502 • O RING TAPA INFERIOR
537002801 • •
MANGUERA AGUA BRAZO DIAFRAGMA
544105004 •
CORTE 506403701 PERNO BRAZO PROTECTORES •
506097502 • 503526001 PERNO CARBURADOR • •
MANGUERA AGUA C/
506385904 • • • 720130710 •
CONECTOR PERNO CARTER
506329021 • • 721420600 • •
MANGUERA AGUA C/ 721425820 •
506385905 • PERNO GATILLO ACELERADOR
CONECTOR COMPLETA 720127806 • •
503577602 MANGUERA FILTRO GASOLINA • • • • 501222101 •
501768326 • PERNO MUELLE AGUJA
503480001 •
CARBURADOR
503577603 MANGUERA GASOLINA • 505316731 • • • •
544324932 • • 720124020 PERNO SEGURO GATILLO • • • • •
88


K1250R

K1250R
K960R

K960R
K1250

K1250

K650
K750
K960

K650
K750
K960
506403401 PERNO TENSOR BANDA • PROTECTOR IZQUIERDO
506388802 •
506335615 • • • • MANIJA ACELERADOR
PIOLA ARRANQUE
506335625 • • PROTECTOR RESIDUOS
544104704 •
506384602 • COMPLETO
506372401 • 506406202 PROTECTOR SUPERIOR •
PISTON COMPLETO 501220501 •
506413202 • •
501894103 • • 537012601 •
RESORTE BALIN CARBURADOR
506375502 • 503117701 • •
PLACA BASE BASTIDOR 501468401 • •
506233001 • •
506368801 PLACA CARBURADOR • RESORTE BASE SWITCH ON
503891601 •
OFF
506028701 PLACA DISCO • • • • •
RESORTE BRAZO
506278701 PLACA ESCAPE • • 506406001 •
PROTECTORES
506266501 PLACA FIJA BRAZO • • • • •
503744301 • •
PLACA FLECHA ACELERADOR RESORTE CLUTCH
503595601 • • 503145101 • • • •
CARBURADOR
RESORTE ESPREA ALTA
506405601 PLACA MANGUERA AGUA • 503633101 • •
CARBURADOR
506039901 PLACA PROTECTOR BASTIDOR •
RESORTE ESPREA BAJA
PLACA PROTECTOR BRAZO 505316737 • •
506405602 • CARBURADOR
CORTE
544836501 •
544032201 PLACA PROTECTOR INFERIOR • RESORTE FLECHA
544956801 • •
PLACA RESORTE PROTECTOR ACELERADOR CARBURADOR
506405101 • 503525901 • •
INFERIOR DISCO
RESORTE FLECHA AHOGADOR
506371902 PLACA TANQUE GASOLINA • 505316605 •
CARBURADOR
506258102 • • • •
POLEA ARRANQUE RESORTE FLECHA DUCTO AIRE
501896701 • • 506397501 •
CARBURADOR
544440601 • • • 544441001 RESORTE FRENO POLEA • • •
POLEA BANDA ESTRIADA
506071802 • • 506379501 •
POLEA BANDA ESTRIADA RESORTE GATILLO
504037001 • • • 506222901 • •
COMPLETA ACELERADOR
503131801 • •
506226301 •

501222501 •
506367101 •
PREFILTRO AIRE 537273401 RESORTE MUELLE AGUJA •
506231901 • •
503117601 CARBURADOR • •
506268701 • •
505316723 • •
506405002 •
506253001 RESORTE POLEA ARRANQUE • • • •
506369103 •
PROTECTOR BANDA RESORTE PROTECTOR DISCO
544096502 • • 506406102 •
INFERIOR
506271703 • • RESORTE PROTECTOR DISCO
506144201 • 506406101 •
PROTECTOR BASTIDOR SUPERIOR
506250101 • • RESORTE PROTECTOR
506352702 •
506404602 PROTECTOR BRAZO CORTE • MANGUERA
537203301 • RESORTE PROTECTOR
PROTECTOR CIGÜEÑAL 506352701 • • •
506414401 • • MANGUERA AGUA
PROTECTOR CUERDA RESORTE SEGURO GATILLO
503743601 • • 505295614 •
METALICA ACELERADOR
PROTECTOR DERECHO MANIJA 506262801 RESORTE SWITCH ON OFF •
506388702 •
ACELERADOR 506266801 RESORTE TENSOR BANDA • • • • •
506340528 PROTECTOR DISCO 12” • 501634801 RESORTE UÑA ARRANQUE • • • • • •
506340504 • • RESPIRADERO GASOLINA
PROTECTOR DISCO 14” 506071113 •
503340524 • • COMPLETO
506340506 • 506316901 RETEN BALERO BASE DISCO •
PROTECTOR DISCO 16’’
506340526 • 503260204 • • • •
RETEN BALERO CIGÜEÑAL
506406502 PROTECTOR DISCO INFERIOR • 503260205 • •
506406402 PROTECTOR DISCO SUPERIOR • 506331601 RETEN TAMBOR CLUTCH •
506394601 • RONDANA AMORTIGUADOR
503230011 • •
544232601 PROTECTOR ESPREAS • • DELANTERO TANQUE
506254601 • • 503230104 RONDANA BRAZO • • • • •
544032102 PROTECTOR INFERIOR • 503230042 RONDANA CARBURADOR •
PROTECTOR INFERIOR MANIJA 503230073 •
506388902 • RONDANA CLUTCH
ACELERADOR 503230070 •
89


K1250R

K1250R
K960R

K960R
K1250

K1250

K650
K750
K960

K650
K750
K960
544265301 • 506258201 SEPARADOR PREFILTRO •
RONDANA DISCO
506139511 • • • • • SEPARADOR TANQUE
506368001 •
503230402 RONDANA ESCAPE • • GASOLINA
RONDANA ESPREAS 506375602 SOPORTE BASTIDOR •
503597201 • •
CARBURADOR 506250401 SOPORTE CARBURADOR • •
RONDANA FLECHA 544896001 SOPORTE CHICOTE • •
506028301 • •
ACELERADOR CARBURADOR 503595701 ACELERADOR CARBURADOR • •
RONDANA FLECHA AHOGADOR 506324801 • • • •
503653101 • SOPORTE PLACA DISCO
CARBURADOR 506267101 •
RONDANA FLECHA DUCTO 506386702 •
506397901 • SOPORTE TANQUE
AIRE CARBURADOR
506233401 • •
RONDANA GATILLO
503230011 • 506399101 •
ACELERADOR SURTIDOR GASOLINA
530035157 • •
503234302 RONDANA POLEA ARRANQUE • • CARBURADOR
537153401 • •
503230116 RONDANA POLEA BRAZO • • •
506263002 •
RONDANA RESORTE SWITCH ON-OFF
505316748 • • • • 506318602 • • • • •
503230403 RONDANA SEGURIDAD DISCOS • 506224703 SWITCH ON-OFF SOLO •
RONDANA SEGURIDAD FLECHA 506403201 •
503653001 • 502289202 •
AHOGADOR CARBURADOR TAMBOR CLUTCH
503230401 RONDANA TAPA BANDA • 544376601 • •
503230005 RONDANA TORNILLO CILINDRO • • 506254901 • •
503230042 RONDANA UÑA ARRANQUE • • • • • • 506256101 •
503230101 RONDANA VOLANTE • • • 506386512 •
TANQUE GASOLINA
735117350 ENFRIADOR • • 544892006 • •
506272501 SEGURO AHOGADOR • • 503142106 • •
SEGURO FLECHA AHOGADOR 506218903 •
501821801 •
TAPA ARRANQUE
SEGURO FLECHA DUCTO AIRE 506337204 • •
537385201 •
CARBURADOR 506255802 • •

544927001 • TAPA BALERO SEPARADOR
SEGURO GATILLO 506402902 •
506222802 • • • DISCO
ACELERADOR
503131601 • • 544104804 TAPA BANDA COMPLETA •
SEGURO MANGUERA 506405402 TAPA BANDA SOLA •
506271101 • • • • • •
GASOLINA 506405502 •
737431200 • • 506393602 TAPA BRAZO COMPLETO • • •
SEGURO PERNO PISTON
737441300 • • • • 506279202 •
503578901 SEGURO TAPON GASOLINA • • • • • • 506279231 TAPA BRAZO COMPLETO 14” •
506317401 SEGURO TORNILLO CARTER • 506279238 TAPA BRAZO COMPLETO 16” •
735311041 SEGURO TORNILLO DISCOS • 506386201 TAPA CARBURADOR •
503578601 • 504036801 •
SEGURO TORNILLO RALENTI
503481101 • 506398402 •
TAPA CILINDRO
SEGURO TORNILLO TENSOR 544891404 • •
735310820 •
BANDA 506275402 • •
SEGURO VARILLA TAPA DIAFRAGMA INFERIOR
735581800 • 537002901 • •
501220301 • 506217902 •
SELLO ALTA CARBURADOR
503535601 • 506366802 •
501220201 • TAPA FILTRO AIRE
SELLO BAJA CARBURADOR 506221702 • •
537177801 • 506255602 • •
503574101 • • 506316101 •
SELLO CARBURADOR
503574201 • • 506395601 •
506222301 SELLO CONDUCTO AIRE • TAPA INFERIOR CARBURADOR
544896301 • •
SELLO FLECHA ACELERADOR 501692801 • •
506275701 •
506268501 • 544836401 TAPA SUPERIOR CARBURADOR •
SELLO MANIFUL
503143701 • • 503595801 • •
506405301 SEPARADOR DISCO SOLO • 506395201 TAPA VENTURI •
SEPARADOR DISCOS 506269702 TAPON ACEITE • •
544103703 •
COMPLETO
503552201 TAPON CILINDRO • •
90


K1250R

K1250R
K960R

K960R
K1250

K1250

K650
K750
K960

K650
K750
K960
506255903 TAPON GASOLINA COMPLETO • • • • • • TORNILLO CONDUCTO AIRE
503200212 • •
506266604 • • • CILINDRO
TENSOR BANDA COMPLETO
506266603 • • 503215420 TORNILLO CONECTOR • • •
725533105 TORNILLO AGARRADERA • 503210619 MANGUERA AGUA • •
725533155 PROTECTOR DISCO • • • • TORNILLO CONECTOR SWITCH
503212810 •
503200712 TORNILLO AISLADOR BRAZO • • ON OFF
TORNILLO AISLADOR BRAZO 503212810 TORNILLO CUERDA METALICA • • •
503215310 • • • TORNILLO DERECHO BASE
BANDA 503200001 •
TORNILLO AISLADOR SWITCH ON OFF
503212810 • • • • 503200007 TORNILLO DERECHO CARTER •
SEPARADOR POLEA
TORNILLO AMORTIGUADOR 503215321 TORNILLO DERECHO ESCAPE •
544061201 •
BASTIDOR 506402501 •
TORNILLO DISCO
TORNILLO AMORTIGUADOR 506139601 • • • • •
725537055 • •
CARTER 503200003 •
TORNILLO DUCTO AIRE
TORNILLO AMORTIGUADOR 501981001 • •
503200212 • •
CENTRAL 503215325 • •
503215316 TORNILLO AMORTIGUADOR • • TORNILLO ESCAPE
503216401 • •
503200225 DELANTERO TANQUE • • TORNILLO ESPREA ALTA
TORNILLO AMORTIGUADOR 506397001 •
544061201 • • • CARBURADOR
DERECHO TANQUE TORNILLO ESPREA BAJA
544061201 • 506396901 •
TORNILLO AMORTIGUADOR CARBURADOR
725536855 TANQUE • • 503202175 •
505220937 TORNILLO BARRA • 503215356 •
TORNILLO FIJA CARBURADOR
TORNILLO BASE 501971801 • •
503200230 • •
AMORTIGUADOR DELANTERO 503217565 • •
503215321 • TORNILLO FLECHA
503215445 TORNILLO BASE BASTIDOR • • 503192201 • •
503200312 • • TORNILLO FRONTAL
503200008 •
TORNILLO BASE BASTIDOR PROTECTOR BASTIDOR
503215316 •
CENTRAL 501815701 TORNILLO GUIA BANDA • •

TORNILLO BASE CONDUCTO TORNILLO GUIA BANDA
503215310 • 503200220 • •
AIRE INFERIOR
TORNILLO BASE DUCTO AIRE TORNILLO GUIA BANDA
537385101 • 503200265 • •
CARBURADOR SUPERIOR
503200290 TORNILLO BASE FILTRO AIRE • TORNILLO INFERIOR BASE
503215316 • •
TORNILLO BASE GATILLO VENTURI
503200002 •
ACELERADOR 503210525 TORNILLO INFERIOR BASTIDOR • •
503200220 TORNILLO BASE MANIFUL • • 503200005 TORNILLO INFERIOR ESCAPE •
TORNILLO BASE TENSOR TORNILLO INFERIOR
503212716 •
BANDA 503200009 PROTECTOR MANIJA •
503200005 • ACELERADOR
TORNILLO BASTIDOR
503215420 • • • TORNILLO INFERIOR TAPA
503215321 •
503200002 TORNILLO BRAZO CORTE • FILTRO AIRE
503200045 • • • • • TORNILLO IZQUIERDO BASE
TORNILLO BRAZO DISCO 503200010 •
725532955 • • • • SWITCH ON OFF
TORNILLO BRAZO 503200008 TORNILLO IZQUIERDO CARTER •
503200001 • 503215356 TORNILLO IZQUIERDO ESCAPE •
PROTECTORES
503200216 TORNILLO BUJE BRAZO • TORNILLO LATERAL DUCTO
725529555 •
503200312 TORNILLO CAPTOR BANDA • AIRE
503215341 • 729534001 TORNILLO MALLA ESCAPE • •
TORNILLO CARTER TORNILLO MANIJA
503215349 • • 503200008 •
ACELERADOR
725533955 TORNILLO CARTER INFERIOR • •
TORNILLO MARIPOSA
725533155 TORNILLO CARTER SUPERIOR • • 544082201 •
TORNILLO CENTRAL TAPA
503203425 • • TORNILLO MARIPOSA
FILTRO AIRE 503481801 •
AHOGADOR CARBURADOR
503215325 •
503652701 TORNILLO MARIPOSA •
544218401 TORNILLO CILINDRO • •
544111501 AHOGADOR / ACELERADOR • •
503216025 • •
530035015 CARBURADOR • •
503210632 TORNILLO CODO BASTIDOR • •
503202520 • • •
TORNILLO MODULO
503215320 • • •
91


K1250R

K1250R
K960R

K960R
K1250

K1250

K650
K750
K960

K650
K750
K960
501485201 • 506271401 •
TORNILLO MUELLE AGUJA
544082101 • 506396601 TORNILLO TAPA INFERIOR •
CARBURADOR
505316717 • • • • 537002001 CARBURADOR • •
TORNILLO PLACA 537003101 • •
503215316 •
725536855 TORNILLO PLACA ESCAPE • • TORNILLO TAPA SUPERIOR
503479601 •
CARBURADOR
725532955 TORNILLO PLACA FIJA BRAZO • • • • • 503117501 • • • •
TORNILLO PLACA RESORTE 503215320 TORNILLO TAPA VENTURI •
724128401 •
PROTECTOR 506402601 •
TORNILLO PLACA TANQUE 503207205 TORNILLO TENSOR BANDA • • •
503215420 •
GASOLINA
503203011 • •
503216722 • •
503212810 TORNILLO TIERRA •
503210722 TORNILLO POLEA ARRANQUE • •
501819901 TORNILLO UÑA ARRANQUE • • • • • •
503210616 • •
503218874 TORNILLO VALVULA •
503215321 TORNILLO PROTECTOR BANDA • • •
503226504 TUERCA BASE FILTRO AIRE •
503200035 TORNILLO PROTECTOR •
TUERCA BRAZO
725537055 BASTIDOR • • 732211401 •
PROTECTORES
TORNILLO PROTECTOR BRAZO 506402401 TUERCA DISCO •
503212810 •
CORTE
503222007 TUERCA ESCAPE • •
TORNILLO PROTECTOR
503200004 • 503220001 TUERCA GUIA BANDA • •
INFERIOR
503220001 TUERCA PROTECTOR BANDA • •
TORNILLO PROTECTOR
503212716 • TUERCA PROTECTOR
SUPERIOR 503226504 • • • •
BASTIDOR
503578701 •
TUERCA PROTECTOR
506397201 TORNILLO RALENTI •
503226504 DERECHO MANIJA •
544897601 • • ACELERADOR
TORNILLO SOPORTE 503226504 TUERCA TANQUE GASOLINA •
503215340 •
BASTIDOR
731231801 TUERCA TAPA BANDA •
501468701 TORNILLO SOPORTE CHICOTE • •
506409301 • • •
503596501 ACELERADOR CARBURADOR • • TUERCA TENSOR BANDA
503226601 • •

503214516 TORNILLO SOPORTE TANQUE • • •
506287301 TUERCA TORNILLO BRAZO • • • •
TORNILLO SUPERIOR BASE
503215330 • • 503220401 •
MANIFUL
503221011 TUERCA VOLANTE ENFRIADOR • • •
TORNILLO SUPERIOR
503200210 • • 503221003 • •
BASTIDOR
503200047 • 501673203 UÑA ARRANQUE • • • • • •
TORNILLO SUPERIOR ESCAPE 506386004 VALVULA AGUA •
503215341 •
TORNILLO SUPERIOR VALVULA CHECK
503779801 •
503200044 PROTECTOR MANIJA • CARBURADOR
ACELERADOR 503715301 • •
VALVULA DESCOMPRESION
503212806 • • • 503665601 • • • •
TORNILLO SWITCH ON-OFF 506236101 • • •
503219008 • •
503215321 • • • 503164001 VALVULA TANQUE GASOLINA •
TORNILLO TAPA ARRANQUE 506293901 • •
503203425 • •
TORNILLO TAPA ARRANQUE VALVULA TANQUE GASOLINA
503203419 • 506386601 •
(INFERIOR) COMPLETO
TORNILLO TAPA ARRANQUE VARILLA DUCTO AIRE
503203425 • 506396501 •
(SUPERIOR) CARBURADOR
503203419 TORNILLO TAPA BANDA • 505279060 •
506284402 • 506369701 •
TORNILLO TAPA BRAZO VENTURI CARBURADOR
506284401 • • • 506414101 • •
503215330 • • 506241071 • •
TORNILLO TAPA CILINDRO VENTURI CARBURADOR
503200230 • • 506386402 •
503203442 • COMPLETO
503215356 • 506218602 •
TORNILLO TAPA FILTRO AIRE 506272710 •
503215349 • • VOLANTE ENFRIADOR
503203455 • • 506272702 • •
501895003 • •
544440401 ZAPATA FRENO • • •
92

Refacciones K3000

K3000W

K3000W
K3000B

K3000B

K3000

K3000
506095606 ABRAZADERA MANGUERA AGUA • 504038301 ESPACIADOR POLEA BANDA •
ABRAZADERA MANGUERA AGUA 505530316 ESPACIADOR ROTOR • • •
506095605 •
BRAZO 506225110 ESTATOR • • •
506379620 ADAPTADOR DISCO 20 MM • • 506298801 •
506379622 ADAPTADOR DISCO 22.2 MM • • FILTRO MANGUERA AGUA
544895301 •
506379625 ADAPTADOR DISCO 25.4 MM • • 544403301 • •
506028830 ADAPTADOR DISCO 30.5 MM • • FLECHA DISCO
544426401 •
506266302 AISLADOR CAJA ENGRANES • • 531031883 GATILLO ACELERADOR • • •
544105901 BALERO BRAZO DISCO • 531031887 GUIA CABLES • • •
738220015 BALERO CAJA ENGRANES • • 544434101 GUIA FLECHA DISCO •
503255301 BALERO ENGRANE PIÑON • 544105005 JUEGO MANGUERAS BRAZO CORTE •
503252101 BALERO FLECHA POLEA • 501008802 JUEGO TORNILLO Y TUERCA DISCO •
503250901 BALERO ROTOR (CARBONES) • • • 504142501 KIT BASE BALERO DISCO •
738220227 BALERO ROTOR (VENTILADOR) • • • 506266401 MALLA CAJA ENGRANES • •
506372720 BANDA ESTRIADA • 504612802 MANERAL COMPLETO •
544103704 BARRA BANDA DISCO COMPLETA • 544041702 MANGUERA AGUA •
BASE BALERO SEPARADOR DISCO C / 502304404 MANGUERA AGUA COMPLETA •
544105703 •
BALERO
506293103 MANGUERA AGUA DISCO COMPLETA •
BASE BALERO SEPARADOR DISCO
506402802 • 506097511 MANGUERA AGUA DISCO SOLA •
SOLO
MANGUERA AGUA PROTECTOR DISCO
504623101 BASE BARRA • 506606807 •
FRONTAL
531031891 BASE CABLE TIERRA • • •
MANGUERA AGUA PROTECTOR DISCO
531031892 BASE CARBONES • • • 506606808 •
LATERAL
544421501 BASE GUIA BANDA • 510113901 MANGUERA AGUA SOLA •
506288401 BASE MALLA CAJA ENGRANES • • 544904501 MANIJA • • •

544976001 BASE PROTECTOR DISCO • 506409802 NIPLE AGUA BRAZO •
544403401 • • 510112001 NIPLE MANGUERA AGUA •
BASE ROTOR
544426301 • 506295703 NIPLE MANGUERA AGUA •
510056601 BASE RUEDAS COMPLETA • NIPLE MANGUERA AGUA PROTECTOR
506405801 •
510007201 BASE RUEDAS SOLA • DISCO
506150303 • • 504634201 NIPLE PROTECTOR DISCO •
BASTIDOR
540018301 • 505353201 NIPLE VALVULA AGUA •
504613102 BRAZO DISCO COMPLETO • 503263021 O RING FILTRO •
505530356 CABLE CORRIENTE • 505103501 O RING NIPLE MANGUERA AGUA •
510181302 CABLE CORRIENTE • • 740420500 O RING PERNO BRAZO PROTECTORES •
544403201 CAJA ENGRANES • • 503263008 O RING PROTECTOR DISCO •
506225802 CARBONES • • • 544979801 PERNO BASE RUEDAS •
506405702 CONECTOR MANGUERAS • 506403701 PERNO BRAZO PROTECTORES •
CONEXIÓN MANGUERA PROTECTOR 544904701 PERNO CAJA ENGRANES • •
504634501 •
DISCO DERECHA 506098602 • •
CONEXIÓN MANGUERA PROTECTOR PIÑON
505115501 • 505454101 •
DISCO IZQUIERDA
506028701 PLACA DISCO • •
503266003 •
COPLE MANGUERA AGUA 506405601 PLACA MANGUERA AGUA •
503266004 •
506405602 PLACA PROTECTOR BRAZO CORTE •
531031890 CUBIERTA ESTATOR • • •
PLACA RESORTE PROTECTOR
504110303 EMPAQUE BASE ROTOR • 506405101 •
INFERIOR DISCO
505530310 EMPAQUE CAJA ENGRANES • • 544980601 PLACA SOPORTE BASE RUEDAS •
531074260 EMPAQUE NIPLE MANGUERA AGUA • 505402901 POLEA BANDA COMPLETA •
506405901 EMPAQUE PROTECTOR DISCO • 544433901 POLEA BANDA SOLA •
531031875 ENGRANE CAJA DISCO • • 544952401 PROTECTOR BANDA ESTRIADA •
506304201 ESPACIADOR CAJA ENGRANES • • 504612803 PROTECTOR BASTIDOR •
505530319 ESPACIADOR ENGRANE ROTOR • • • 506404602 PROTECTOR BRAZO CORTE •
93


K3000W

K3000W
K3000B

K3000B

K3000

K3000
544900201 PROTECTOR CUBIERTA ESTATOR • • 506266501 TAPA BALERO FLECHA DISCO • •
505122401 DERECHO • 506402902 TAPA BALERO SEPARADOR DISCO •
PROTECTOR CUBIERTA ESTATOR 544426601 TAPA BASE ROTOR COMPLETA •
544899401 • • •
IZQUIERDO 544426501 TAPA BASE ROTOR SOLA •
505413001 PROTECTOR DISCO 14” • • 505530307 TAPA ESTATOR • • •
505095402 PROTECTOR DISCO 14” C/MANGUERAS • 544421401 TOLVA PROTECTOR DISCO •
504612902 PROTECTOR DISCO COMPLETO • TORNILLO AISLADOR SEPARADOR
503212810 •
504049401 PROTECTOR DISCO FRONTAL • POLEA
506406502 PROTECTOR DISCO INFERIOR • 724129101 TORNILLO BASE CARBONES • • •
531031881 PROTECTOR GATILLO ACELERADOR • • • 503200212 TORNILLO BASE MALLA ENGRANES • •
PROTECTOR PLASTICO DISCO 725245371 TORNILLO BASE ROTOR •
506406403 •
SUPERIOR 503212716 TORNILLO BASE TENSOR BANDA •
PROTECTOR PLASTICO PERNO 531031276 TORNILLO BASTIDOR • • •
505388801 •
RUEDAS
503200001 TORNILLO BRAZO PROTECTORES •
506406001 RESORTE BRAZO PROTECTORES •
724128759 TORNILLO CABLE TIERRA • • •
531031823 RESORTE PERNO CAJA ENGRANES • •
531031901 TORNILLO CAJA ENGRANES • •
RESORTE PROTECTOR DISCO
506406102 • 723228581 TORNILLO CARBONES • • •
INFERIOR
505530311 TORNILLO CUBIERTA ESTATOR • • •
RESORTE PROTECTOR DISCO
506406101 • 729577601 TORNILLO CUBIERTAS • • •
SUPERIOR
RESORTE SEGURO GATILLO 724132755 TORNILLO DELANTERO MANIJA • • •
531031885 • • •
ACELERADOR 506139601 • •
TORNILLO DISCO
505530314 RETEN BALERO (CARBONES) • • • 506402501 •
505530341 RETEN BALERO (VENTILADOR) • • • 506225301 TORNILLO ESTATOR • • •
735113650 RONDANA BASE CARBONES • • • 503212710 TORNILLO GUARDAPOLVO DISCO •
734113601 RONDANA CABLE TIERRA • • • 503212001 TORNILLO GUIA CABLES • • •
506486101 RONDANA CONTROL FLUJO • 504909425 TORNILLO MANERAL INFERIOR •

506139511 • • 503215316 TORNILLO MANERAL LATERAL •
RONDANA DISCO
544265301 • 505530311 TORNILLO MANIJA •
505530352 RONDANA ENGRANE ROTOR • • • 504634601 TORNILLO NIPLE PROTECTOR DISCO •
735114650 RONDANA ESTATOR • • • TORNILLO PLACA RESORTE
724128401 •
503230011 RONDANA GATILLO ACELERADOR • PROTECTOR
735114650 RONDANA MANIJA • 544061201 TORNILLO POLEA BANDA •
505530351 RONDANA ONDULADA ROTOR • • TORNILLO PROTECTOR BANDA
725244571 •
ESTRIADA
506044801 RONDANA ROTOR INTERIOR •
TORNILLO PROTECTOR BANDA
734488001 RONDANA RUEDAS • 503215310 •
IZQUIERDO
735213601 RONDANA SEGURIDAD CABLE TIERRA • • •
503214601 TORNILLO RUEDA APOYO •
503230403 RONDANA SEGURIDAD DISCOS •
TORNILLO SOPORTE PROTECTOR
506225010 ROTOR • • • 504909414 •
BASTIDOR FRONTAL
506262202 RUEDA APOYO • TORNILLO SOPORTE PROTECTOR
504909410 •
544900601 SEGURO GATILLO ACELERADOR • • • BASTIDOR TRASERO
544433701 SEGURO GUIA FLECHA DISCO • TORNILLO TAPA BALERO FLECHA
725532955 • •
506498701 SEGURO MANGUERA AGUA • DISCO
735310800 SEGURO PERNO CAJA ENGRANES • • TORNILLO TAPA CAJA ENGRANES
531031894 • • •
INFERIOR
510007301 SEGURO PERNO RUEDAS •
TORNILLO TAPA CAJA ENGRANES
735313310 SEGURO ROTOR • • • 505530311 •
SUPERIOR
544429801 SEGURO TORNILLO BASE GUIA BANDA •
531031902 TORNILLO TRASERO MANIJA • • •
735311041 SEGURO TORNILLO DISCOS •
506402401 TUERCA DISCO •
506320601 SELLO PLACA DISCO • • •
503221008 TUERCA ENGRANE ROTOR • • •
503215325 SEPARADOR BASE ROTOR •
732211401 TUERCA ESTATOR • • •
506405301 SEPARADOR DISCO SOLO •
731231801 TUERCA TAPA BANDA •
544979901 SOPORTE BASE RUEDAS •
510205101 VALVULA AGUA COMPLETA •
544983201 SOPORTE PROTECTOR BASTIDOR •
502617001 VALVULA AGUA SOLA •
94

Refacciones GS200S

020049 ABRAZADERA MANGUERA DREN ACEITE 173050 PORTA LLAVE

173043 AGARRADERA 543059373 PROTECTOR BANDA TAMBOR

173054 AMORTIGUADOR MOTOR 173011 PROTECTOR RESIDUOS

173041 BALERO BASE FLECHA RUEDAS 173014 RONDANA AMORTIGUADOR MOTOR

173026 BANDA TAMBOR 177949 RONDANA BALERO BASE RUEDAS

173032 BASE FLECHA RUEDAS 173059 RONDANA MOTOR

173004 BASE FLECHA TAMBOR 173019 RONDANA PLACA BASE MOTOR

173023 BASE POLEA BANDA TAMBOR 173042 RONDANA PLANA BASE RUEDAS

173039 BASE VOLANTE ALTURA 173059 RONDANA RUEDA CHASIS

173001 BIRLO PLACA LATERAL CHASIS 173035 RONDANA RUEDAS TRASERAS

180769 BUJE RUEDA CHASIS RONDANA SEGURIDAD BASE POLEA BANDA TAM-
173006
BOR
180802 CABLE SWITCH ON OFF
173019 RONDANA SEGURIDAD MOTOR
180801 CONECTOR HEMBRA CABLE SWITCH
173038 RONDANA VOLANTE ALTURA
177382 CONECTOR MANGUERA DREN ACEITE
173008 RUEDA CHASIS
020067 CUÑA FLECHA MOTOR
173034 RUEDA TRASERA
173021 CUÑA FLECHA TAMBOR
173033 SEGURO FLECHA ALTURA
180784 EMPAQUE PALANCA PARO
173027 SOPORTE BANDA TAMBOR
180785 EMPAQUE PROTECTOR BANDA MOTOR
180783 TAPA AGARRADERA

177950 ESPACIADOR BALERO BASE RUEDAS
180800 TORNILLO AGARRADERA
173022 ESPACIADOR POLEA BANDA TAMBOR
173053 TORNILLO AMORTIGUADOR MOTOR
173037 ESPACIADOR VOLANTE ALTURA
173005 TORNILLO BASE FLECHA TAMBOR
173040 FLECHA ALTURA
139744 TORNILLO BASE POLEA BANDA
173020 FLECHA TAMBOR
173058 TORNILLO MOTOR
173031 GRASERA SISTEMA ALTURA
139756 TORNILLO RUEDA CHASIS
139749 GUIA TORNILLO PROTECTOR RESIDUOS
139750 TUERCA AMORTIGUADOR MOTOR
167305 MANGUERA DREN ACEITE
172017 TUERCA BASE MOTOR
167435 MANGUERA DREN ACEITE COMPLETA
139742 TUERCA BASE RUEDAS
180797 PALANCA PARO
172027 TUERCA MOTOR
190225 PALANCA POSICIONES
172027 TUERCA PLACA BASE MOTOR
173052 PERNO SOPORTE MOTOR
173003 TUERCA PLACA LATERAL CHASIS
180812 PLACA BANDA TAMBOR
173029 TUERCA PROTECTOR BANDA MOTOR
173030 PLACA BASE FLECHA RUEDAS
139748 TUERCA PROTECTOR RESIDUOS
180822 PLACA BASE MOTOR
139738 TUERCA RUEDA CHASIS
173002 PLACA LATERAL CHASIS
173009 TUERCA VOLANTE ALTURA
173057 POLEA BANDA MOTOR
173036 VOLANTE ALTURA
173025 POLEA BANDA TAMBOR
95

Refacciones Serie TS

TS250

TS355

TS250

TS355
542071081 • 542205360 PROTECTOR DISCO 14” •
BALERO FLECHA DISCO
542139273 • 542205445 •
PROTECTOR DISCO COMPLETO
539300123 BALERO RESORTE MECANISMO ALTURA • 542161228 •
542203193 • 542203095 PROTECTOR SOBRECARGA •
BANDA DISCO
542060510 • 542203011 RESORTE BASE MOTOR •
542205376 BANDEJA AGUA • 542193941 •
RESORTE MECANISMO ALTURA
542205452 BANDEJA AGUA COMPLETA • 542177905 •
542205392 • 542030004 RONDANA FLECHA DISCO •
BASE MOTOR SOLA
542205383 • 541204669 •
RONDANA PLACA TENSOR BANDA
542203181 BASE RESORTE MOTOR • 542020764 •
542193832 • 542203119 RUEDA IZQUIERDA CARRO CORTE •
BASE TAPA BANDA
542177427 • 542203180 SEGURO RESORTE BASE MOTOR •
542203096 • 542193948 SOPORTE GUÍA CARRO CORTE •
CAPACITOR ENCENDIDO
542189117 • 542203093 •
SWITCH ON-OFF
542203056 • 542161581 •
CARRO CORTE COMPLETO
542030343 • 542205387 •
TAPA BANDA MOTOR
542193937 • 542205363 •
CARRO CORTE SOLO
542177666 • 542203083 •
TOPE CORTE MATERIAL COMPLETO
541204800 CONECTOR MANGUERA AGUA • 542030350 •
542203037 EXTENSIÓN CARRO CORTE COMPLETO • 542203168 TOPE CORTE MATERIAL SOLO •
542193916 EXTENSIÓN CARRO CORTE SOLA • 542193944 TOPE RESORTE MECANISMO ALTURA •
542193940 GUÍA LATERAL CARRO CORTE • 542193920 TORNILLO BASE RESORTE MOTOR •
542193919 GUÍA POLEA BANDA DISCO • 539990580 TORNILLO CAJA SWITCH ON-OFF •
542139568 MANIJA PALANCA PROTECTOR DISCO • 539990209 TORNILLO EXTENSIÓN CARRO CORTE •
542205390 MARCO BASE MOTOR • 539990580 TORNILLO GUÍA CARRO CORTE •
542205384 PALANCA PROTECTOR DISCO • 539990209 •
TORNILLO PLACA MECANISMO ALTURA

542193958 • 542020373 •
PLACA MECANISMO ALTURA MOTOR
542177433 • 542193920 TORNILLO PLACA TENSOR BANDA •
542193870 • 539990209 TORNILLO TOPE CARRO CORTE •
PLACA TENSOR BANDA
542177696 • 539990655 TORNILLO TOPE MECANISMO ALTURA •
542203060 • 542203218 •
POLEA BANDA DISCO TUERCA BASE MOTOR
542060495 • 542020197 •
542030362 PROTECTOR CARRO CORTE • 542203218 TUERCA DISCO •
501965301 PROTECTOR DISCO 10” •

Refacciones Soff-Cut
2000

4000

2000

4000
150

150

505482404 • 505482301 •
AMORTIGUADOR DELANTERO FILTRO AIRE
505737301 • 505482306 • •
505482401 • 505487501 GUIA CABLE •
AMORTIGUADOR TRASERO
505482401 • • 505483102 •
LLAVE DISCO
505484301 • 505483103 • •
ARRANQUE
505484302 • 505482501 PERNO PATIN • • •
505484002 • 505484601 POLEA BOMBA • •
BANDA BOMBA
505484801 • 505484501 POLEA DISCO • •
505482201 • 505484401 SWITCH •
505482202 BANDA DISCO • 505483701 TORNILLO SEGURO DISCO • • •
505483902 • 505482901 TUERCA PROTECTOR DISCO • • •
77-236
BUJIA
77-303 •
505482701 CHICOTE DISCO •
96

ICS 3

Husqvarna Construction 23

Stanley 97

Motosierras a Gasolina para corte de 3
concreto

Sierras Hidráulicas para corte de concreto 23

Tecnología PowerGrit™ 10

Tecnología Force4™ 11

Cadenas Diamantadas 12

Accesorios 15

Aplicaciones 17

Refacciones originales 19

Motosierras a Gasolina para corte de Concreto

Los equipos ICS cuentan con 1 año de garantía por defectos de fabricación.
PODER Y PORTABILIDAD EN UNA SOLA Selección de Equipo
HERRAMIENTA
Las motosierras de concreto ICS® a gasolina son seguras, Diario Semanal Mensual Cuatrimestral
versátiles y sencillas de operar lo que las hace realmente valiosas
en cualquier lugar de trabajo. Cuentan con poderosos y confiables 613GC
motores a dos tiempos, caja de engranes sellada, filtro de aire
eficiente y sistema de ignición electrónico resistente al agua. 680GC
Sistema de encendido construido para perdurar en las condiciones
extremas del corte de concreto. Un sistema de corte húmedo
reduce el polvo y puede ser suministrado por una manguera de 633GC
jardín convencional. El sistema integrado WalkWalker® provee
un punto de apoyo para evitar la fatiga y extender la vida de la 853PRO
cadena. Con capacidad de corte de hasta 40 cm, las motosierras
de concreto a gasolina deben estar en el inventario de todo
constructor. 880F4

Eventual Semi-profesional Profesional
3

Motosierra para corte de Concreto
613GC
Corta el doble de profundidad que una sierra circular corriente.
Es una excelente motosierra de concreto de uso puntual. La 613GC tiene una excelente relación peso / potencia, con la suficiente
potencia para cortar directamente en muros o suelos de concreto. Esta sierra puede realizar cortes de 30 cm y cortar una abertura
cuadrada sin sobrecortes en material. Cuenta con un avanzado sistema de filtrado de aire diseñado para el corte en húmedo. Tanto para
tareas de remodelado, nueva construcción, reparaciones en construcción o demolición controlada, la 613GC es la sierra ideal para el
corte de una gran variedad de concreto y materiales de construcción.

No. de Parte 71995
Motor: 2 tiempos enfriado por aire
Desplazamiento: 80 cc
Potencia: 5.7 hp (4.2 kW)
Peso con barra y
10.5 kg
cadena:
Longitud de barra
12”
disponible:
Velocidad de operación 12,000 rpm
Velocidad de la cadena 25 m/s
Capacidad tanque de
0.88 l
gasolina:

Incluye: Bote 200 ml de aceite para motores de 2 tiempos,
1 par de tapones para los oídos, Llave bujía, Desarmador
plano, Tope pistón, Barra y Cadena de 12”.

Cadena Longitud barra
(No. Parte) (No. Parte)
Twinmax™ 29 eslabones (71400) 12” (71395)

VENTAJAS Y USOS
• Versátil y fácil de usar.
• Cortes profundos de hasta 35 cm.
• Esquinas cuadradas sin sobrecortes.
• Formas irregulares.
• De funcionamiento seguro, sin golpe de retroceso.
• Corte en húmedo, sin emisión de humo peligroso.

CARACTERÍSTICAS
• Cigüeñal con sellado especial y filtrado de aire.
• Utilice la 613GC con agua a presión estándar.
• Encendido electrónico especial resistente al agua.
• Tapa lateral de la rueda dentada y guardabarros para
una seguridad máxima.
• Arranque diseñado para entornos de corte de
hormigón.
• Posición fija WallWalker® con doble apoyo para un
corte estable en diferentes posiciones.
4


680GC
Diseño innovador.
La 680GC es la motosierra más confiable que ICS ha producido, esta cargada de innovaciones. Sus sistemas de carburación e ignición
están altamente refinados y trabajan juntos para asegurar un encendido confiable y sencillo a cualquier altitud. Flujo de aire mejorado
que mantiene el motor mucho mas frío que en versiones anteriores, extendiendo la vida útil del motor y elevando su desempeño.

No. de Parte 525348
Peso con barra y
9.5 kg
cadena:
Longitud de barra
12” - 14”
disponible:
Capacidad tanque de
0.88 l
gasolina:

plano, Tope pistón, Barra y Cadena de 12”.


VENTAJAS Y USOS
• Versátil y fácil de usar.
• Cortes profundos de hasta 35 cm.
• Formas irregulares.
• De funcionamiento seguro, sin golpe de retroceso.
• Corte en húmedo, sin emisión de humo peligroso.

CARACTERÍSTICAS
• Filtro de poliéster especialmente diseñado para el corte
húmedo.
• Piola más gruesa y un sistema de arranque mejorado
garantizan un encendido confiable.
• Su nuevo diseño incrementa el área de enfriamiento
en un 40%, esto reduce la temperatura de operación del
motor.
• El sistema de ignición SMART START, está sellado y
sincroniza electrónicamente la chispa de la bujía con la
aceleración del motor. En combinación con el flujo de
aire mejorado ayuda a reducir la temperatura del motor
en 40° C.
• Válvula de descompresión facilita el encendido.
• Gran variedad de cadenas de diamante TwinMAX™
para cortar concreto, piedra y mampostería.
• Tornillos de carburación mejorados, facilitan lograr la
mezcla exacta de combustible y aire.
• El diseño mejorado de las cámaras de succión de aire,
mantiene el flujo de aire constante y libre de lodo.
• El carburador proporciona un encendido libre de
problemas y garantiza máxima potencia del motor en
cualquier altitud.
5

633GC
Poder y delicadeza en un solo paquete.
La 633GC es la motosierra a gasolina más poderosa de la línea ICS®. Rediseñada para adaptarse a las más extremas demandas de
los usuarios profesionales, combina todas las ventajas de la Tecnología de Cadena de Diamante con el poder de un motor de 101 cc. La
633 .

518335 (Barra 14”)
No. de Parte
518369 (Barra 16”)
Peso con barra y
12.5 kg
cadena:
Longitud de barra
14” - 16”
disponible:
Capacidad tanque de
1l
gasolina:

plano, Tope pistón, Barra y Cadena (14” o 16”).


VENTAJAS Y USOS
• Cortes hasta 40 cm.

• Segura, sin golpe de retroceso.
• Corte en húmedo, sin emisión de polvos peligrosos.

CARACTERÍSTICAS
• Cigüeñal con sellado especial y ﬁltrado de aire.
• Encendido electrónico especial resistente al agua.
• Nuevo diseño de maneral de arranque de ballesta.
• Nueva función de canal que elimina problemas de
atasco del arranque.
• Mejor aislamiento contra vibraciones.
• Cárter más duradero.
6

Sierras Hidráulicas para corte de Concreto

PARA EL USUARIO PROFESIONAL
ICS ha desarrollado las sierras hidráulicas para corte de concreto
de alto rendimiento para el trabajador profesional. Se trata de Selección de Equipo
una serie de sierras profesionales capaces de soportar el uso
diario en los entornos de corte de concreto más exigentes. Con Diario Semanal Mensual Cuatrimestral
características avanzadas que incluyen el WalkWalker® para cortar
fácilmente, válvula de activación en el gatillo para suministrar agua 613GC
a petición del usuario, diseño modular para facilitar los servicios,
esta sierra esta diseñada para quien realiza cortes de concreto
periódicos. Capacidad para cortar pequeños huecos mecánicos y 680GC
cortes profundos.
633GC

853PRO

880F4

Eventual Semi-profesional Profesional
7

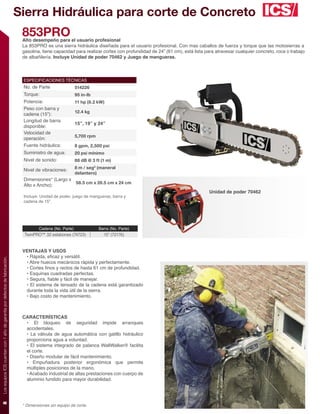

Sierra Hidráulica para corte de Concreto
853PRO
Alto desempeño para el usuario profesional
La 853PRO es una sierra hidráulica diseñada para el usuario profesional. Con mas caballos de fuerza y torque que las motosierras a
gasolina, tiene capacidad para realizar cortes con profundidad de 24” (61 cm), está lista para atravesar cualquier concreto, roca o trabajo
de albañilería. Incluye Unidad de poder 70462 y Juego de mangueras.

No. de Parte 514226
Torque: 95 in-lb
Potencia: 11 hp (8.2 kW)
Peso con barra y
12.4 kg
cadena (15”):
Longitud de barra
15”, 19” y 24”
disponible:
Velocidad de
5,700 rpm
operación:
Fuente hidráulica: 8 gpm, 2,500 psi
Suministro de agua: 20 psi mínimo
Nivel de sonido: 88 dB @ 3 ft (1 m)
8 m / seg2 (maneral
Nivel de vibraciones:
delantero)
Dimensiones* (Largo x
58.5 cm x 26.5 cm x 24 cm
Alto x Ancho):
Unidad de poder 70462
Incluye: Unidad de poder, juego de mangueras, barra y
cadena de 15”.

Cadena (No. Parte) Barra (No. Parte)
TwinPRO™ 32 eslabones (74723) 15” (72176)

VENTAJAS Y USOS
• Rápida, eficaz y versátil.

• Abre huecos mecánicos rápida y perfectamente.
• Cortes finos y rectos de hasta 61 cm de profundidad.
• Esquinas cuadradas perfectas.
• Segura, fiable y fácil de manejar.
• El sistema de tensado de la cadena está garantizado
durante toda la vida útil de la sierra.
• Bajo costo de mantenimiento.

CARACTERÍSTICAS
• El bloqueo de seguridad impide arranques
accidentales.
• La válvula de agua automática con gatillo hidráulico
proporciona agua a voluntad.
• El sistema integrado de palanca WallWalker® facilita
el corte.
• Diseño modular de fácil mantenimiento.
• Empuñadura posterior ergonómica que permite
múltiples posiciones de la mano.
• Acabado industrial de altas prestaciones con cuerpo de
aluminio fundido para mayor durabilidad.
8

* Dimensiones sin equipo de corte.

Sierra Hidráulica para corte de Concreto
880F4
Una Sierra excepcional con una actitud rebelde.
El nuevo sistema de corte 880F4 ofrece fuerza superior con la tecnología FORCE4™ en un empaque que cumple con los más altos
estándares de la industria en diseño y ergonomía. Construida para el corte más complicado, en una presentación potente y elegante,
está diseñada para el trabajo más duro que una motosierra ICS® jamás haya hecho. Incluye Unidad de poder 70462 y Juego de
mangueras.

No. de Parte 533200
Torque: 122 in-lb
Peso con barra y
12.4 kg
cadena (15”):
Longitud de barra
15” (38 cm)
disponible:
Velocidad de
6,100 rpm
operación:
Fuente hidráulica: 8 gpm, 2,500 psi
Suministro de agua: 20 psi mínimo
Nivel de sonido: 88 dB @ 3 ft (1 m)
4 m / seg2 (maneral
Nivel de vibraciones:
delantero)
Dimensiones* (Largo x
58.5 cm x 26.5 cm x 24 cm
Alto x Ancho):
Unidad de poder 70462
Incluye: Unidad de poder, juego de mangueras, barra y
cadena de 15”.

Cadena (No. Parte) Barra (No. Parte)
ProFORCE (525342) Force4™ 15” (523080)

* Dimensiones sin equipo de corte.

9

Tecnología PowerGrit™

Tecnología
PowerGrit™
Cortar tubería nunca volverá a ser
igual.
La cadena utilitaria PowerGrit™ es un nuevo
producto de corte revolucionario diseñado para
cambiar la manera en que se realiza el trabajo. Desde
tubería de acero a tubería plástica, PowerGrit™ le
brinda un trabajo más rápido, fácil y seguro que
otros métodos de corte. Utilizando un recubrimiento
soldado de diamantes de diseño patentado, en
combinación con una cadena extremadamente
durable, la tecnología PowerGrit™ brinda acceso
mejorado al área de corte con mucho menos
excavación. El acceso por un solo punto reduce el
tiempo de excavación, el esfuerzo del operador y el
tiempo para realizar el trabajo.

Beneficios:
• Un solo punto de acceso
para realizar el corte.
• Reduce la excavación.
• Reduce tiempo de
trabajo.
• Reduce el esfuerzo.
• Mayor control de corte.
• Mejora la seguridad del
operador.

Materiales:
• Tubería de acero.
• Tubería de hierro.
• Tubería de PVC.
• Tubería de PEAD.

Abrazadera para tubería.
Además del ahorro en el tiempo que brinda la tecnología PowerGrit™, la abrazadera para tubería
desarrollada para el corte en tuberías subterráneas brinda un nivel de seguridad, exactitud y facilidad de
uso completamente nuevos. Con un simple adaptador puede montar esta abrazadera y dramáticamente
reducir el esfuerzo de maniobrar la sierra utilizando una plataforma de corte sólida y estable que
además provee más seguridad al operador y precisión en el corte.

* Para su uso con los accesorios Force4™.
10

Tecnología FORCE4™

FORCE4™ ofrece 1.5
veces más resistencia a
la tensión que una cadena
estándar.

Tecnología FORCE4™ Cadena
Force4™

Una nueva fuerza en corte de concreto. Estándar
La nueva revolución en las cadenas de diamante: la tecnología FORCE4™. Diseñada para ser utilizada
únicamente con el sistema FORCE4™, es la cadena de diamante más fuerte y duradera jamás creada.

Compare el tamaño de
la cadena convencional
contra la FORCE4™.

Diseño de eslabón
mejorado para la perfecta
combinación de peso y
50% más de resistencia a
fuerza.
la tensión para reducir el
rompimiento de la cadena.

El nuevo diseño del La profundidad de los eslabones Los orificios mejoran la distribución El sistema de O-Ring SealPro® y
remache genera menor sobre la barra permiten cortes más del agua, lo cual permite una su nuevo diseño de amortiguación

tensión. rectos. mejor lubricación entre la barra y generan un desempeño de corte
la cadena. más suave maximizando la vida de
la cadena.

Componentes FORCE4™
Sprocket FORCE4™ Barra FORCE4™
El diseño del aro distribuye la carga Canales de agua internos cortados
para una mayor durabilidad. con láser mantienen la punta de la
No. de Parte barra y el sprocket lubricados.
523080

No. de Parte
525495

El acero de herramientas garantiza Las ranuras profundas estabilizan
una fuerza excepcional, mayor vida la carcaza de la Force4™,
útil y resistencia a la abrasión. garantizando cortes rectos y
limpios.
11

Cadenas Diamantadas

Cadenas Diamantadas
TECNOLOGÍA DE CADENA DIAMANTADA
La tecnología de cadena diamantada patentada es una revolución en el corte de concreto. Los segmentos de diamante
incorporados con láser al chasis de acero atraviesan concreto y otros materiales, eliminando el golpe de retroceso y el daño que
los métodos percusivos pueden causar. Esta notable propiedad permite a las motosierras y sierras ICS® realizar cortes de hasta
61 cm de profundidad dentro del más duro concreto o realizar esquinas perfectamente cuadradas sin sobrecortes. El diseño
SealPro® reduce el desgaste y extiende la vida de la cadena. Disponibles en una variedad de configuraciones para aplicaciones
específicas, siempre hay una cadena diamantada ICS lista para cualquier reto de corte. Como los inventores de la tecnología de
cadena diamantada, ICS está comprometido en realizar mejoras constantes para asegurar la calidad y versatilidad en el corte de
concreto.

Rendimiento Definición
La vida útil de la cadena se mide en m2 y puede variar ampliamente, Para determinar el rendimiento, el metro cuadrado se
dependiendo ampliamente del tipo de cadena y de las variables define como la profundidad del corte multiplicado por
relacionadas a las condiciones de trabajo. Dependiendo del tipo que se lo largo del corte.
haya seleccionado, la cadena ICS adecuada trabajando en condiciones
1m
óptimas por un operador calificado debe de ofrecer el rendimiento que se
muestra en la siguiente tabla:

2m 1m+2m+1m+2m=6m
20 cm x 6 m = 1.2 m2

20 cm

Motosierras a gasolina

Tipo de cadena 0 m2 1.55 m2 3.10 m2 4.65 m2 6.19 m2 7.74 m2

Series MAX™

Sierras Hidráulicas

Tipo de cadena 0 m2 1.55 m2 3.10 m2 4.65 m2 6.19 m2 7.74 m2
Series PRO™ /
FORCE4™
12

Vida útil de cadena diamantada

Vida útil de la cadena de diamante.
ECONTRANDO LA CADENA IDEAL PARA EL Hay muchas variables involucradas en determinar
TRABAJO la vida útil de la cadena
Comprender las diversas variables que determinan el rendimiento,
nos puede ayudar a escoger la cadena ICS que mejor se adapte
a las condiciones de operación. Este conocimiento es clave para Factores que afectan la vida útil de la
hacer esta tecnología una herramienta rentable.
Menor vida Mayor vida
Existen diversos factores que pueden afectar la vida útil de la
cadena, por eso es importante escoger la cadena que se adapte DUREZA DEL AGREGADO
mejor al tipo de trabajo que se va a realizar.
Granito Piedra
REFUERZO DE ACERO

Abundante Ligero
EXPERIENCIA DEL OPERADOR

Principiante Experto

TIEMPO DE SECADO
Fresco Curado

DIRECCIÓN DEL CORTE

Horizontal Vertical

La cadena debe de ser la apropiada para el trabajo para asegurar un rendimiento óptimo.

Selección de la Cadena de diamante
Abrasivo Suave / Piedra Concreto / Refuerzo Concreto / Refuerzo
Ladrillo ligero abundante

TwinMAX™
Series MAX

TwinMAX™ Plus
TwinMAX™ Abrasive
Series FORCE4™

ProFORCE™
Series PRO

TwinPRO™
SoftPRO™
PremiumPRO™
13

Cadena Diamantada

Cadena diamantada FORCE4™
De la empresa que ha revolucionado las sierras de concreto viene la revolución en cadenas de diamante: FORCE4™. Diseñada para
ser la cadena de diamante más fuerte y duradera que jamás haya sido creada, las cadenas ProFORCE™ brindan un desempeño sin
comparación en aplicaciones de corte profesionales.

ProFORCE™
Cadena de diamante resistente para uso general que sobresale en los trabajos de corte más comunes.

Series de cadena diamantada PRO Series TwinMAX™
Desarrolladas con los más altos estándares, las cadenas de la Diseñadas para ser utilizadas con todas las motosierras de concreto
serie PRO son la elección para los cortadores serios. Diseñadas ICS® a gasolina, estas cadenas ofrecen la mejor combinación
para realizar cortes más rápidos y para una más larga duración, las de versatilidad y asequibilidad. Nombradas así debido al diseño
series PRO incluyen el revolucionario sistema de corte PRK™, un patentado de doble tope, las cadenas TwinMAX™ combinan cortes
gran paso adelante en la velocidad de corte. suaves con una fácil instalación.

PremiumPRO™ TwinMAX™
Diseñada específicamente para aplicaciones que involucren Una buena cadena de uso general que puede manejar 80% de los
agregado duro o acero, esta cadena ofrece una larga vida y la trabajos de corte, esta cadena diamantada esta diseñada para ser
mejor valía. asequible y amigable con el usuario.

TwinPRO™ TwinMAX™ PLUS
Una gran cadena de uso general que ofrece la misma instalación Construida para trabajar con los materiales más duros y con más
sencilla que la serie TwinMAX™, pero mejorada para aplicaciones acero, es una cadena de larga duración de uso general.
profesionales.

TwinMAX™ ABRASIVE
SoftPRO™ Con una concentración especial de diamantes y un cuerpo más
Cadena de corte rápido, económica para uso diario en materiales no duro hacen esta cadena perfecta para cortar a través de materiales
abrasivos tales como algunos tipos de piedra natural. altamente abrasivos como ladrillo y piedra de arcilla.
14

Accesorios para Sierra Hidráulica Para uso con Sprocket
525495 FORCE4™

853PRO
Barras Cadenas

880F4
525342 15” PROFORCE • •
523080 BARRA 15” FORCE4™
537764 15” POWERGRIT • •

Accesorios para Sierra Hidráulica Para uso con Sprocket
71105
853PRO

Barras Cadenas
880F4

74717 15” PREMIUM PRO • •
72176 BARRA 15”
74724 15” TWINPRO • •
72177 BARRA 19”
74724 19” TWINPRO • •
70646 BARRA 24”
70679 24” TWINPRO • •
15

Accesorios para Motosierras a Gasolina
Barras Cadenas

613GC

680GC

633GC

71400 12” TWINMAX • •

71395 BARRA 12” 71704 12” TWINMAX PLUS • •
71554 12” TWINMAX ABRASIVE • •
71486 14” TWINMAX •
73600 BARRA 14” 71705 14” TWINMAX PLUS •
71610 14” TWINMAX ABRASIVE •
71607 16” TWINMAX •
71600 BARRA 16” 71706 16” TWINMAX PLUS •
71611 16” TWINMAX ABRASIVE •

Accesorios Equipos a Gasolina
No. Parte Descripción
70249 KIT PUNTA BARRA 14 DIENTES 613GC, 680GC, 633GC
72256 KIT REPARACION CADENA ICS 2 ESLABONES C1 SEGMENTO DIAMANTE
72259 KIT REPARACION CADENA ICS 5 ESLABONES
16

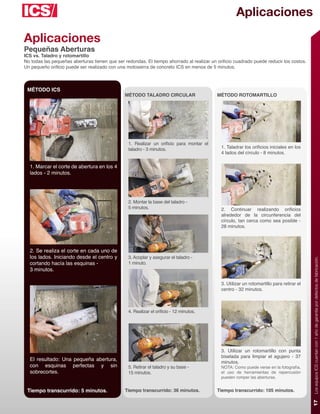

Aplicaciones

Aplicaciones
Pequeñas Aberturas
ICS vs. Taladro y rotomartillo
No todas las pequeñas aberturas tienen que ser redondas. El tiempo ahorrado al realizar un orificio cuadrado puede reducir los costos.
Un pequeño orificio puede ser realizado con una motosierra de concreto ICS en menos de 5 minutos.

MÉTODO ICS
MÉTODO TALADRO CIRCULAR MÉTODO ROTOMARTILLO

1. Realizar un orificio para montar el
taladro - 3 minutos. 1. Taladrar los orificios iniciales en los
4 lados del círculo - 8 minutos.

1. Marcar el corte de abertura en los 4
lados - 2 minutos.

2. Montar la base del taladro -
5 minutos. 2. Continuar realizando orificios
alrededor de la circunferencia del
círculo, tan cerca como sea posible -
28 minutos.

2. Se realiza el corte en cada uno de
los lados. Iniciando desde el centro y 3. Acoplar y asegurar el taladro -

cortando hacía las esquinas - 1 minuto.
3 minutos.

3. Utilizar un rotomartillo para retirar el
centro - 32 minutos.

4. Realizar el orificio - 12 minutos.

3. Utilizar un rotomartillo con punta
biselada para limpiar el agujero - 37
El resultado: Una pequeña abertura,
minutos.
con esquinas perfectas y sin 5. Retirar el taladro y su base - NOTA: Como puede verse en la fotografía,
sobrecortes. 15 minutos. el uso de herramientas de repercusión
pueden romper las aberturas.

Tiempo transcurrido: 5 minutos. Tiempo transcurrido: 36 minutos. Tiempo transcurrido: 105 minutos.
17

Aplicaciones

ABERTURAS MECÁNICAS VENTANAS DE SALIDA INSTALACIONES
Aberturas mecánicas tan pequeñas La tecnología de Cadena Diamantada ELÉCTRICAS
cómo 60 cm x 60 cm pueden realizarse permite realizar remodelaciones Con una sierra de concreto ICS®, se
en menos de 20 minutos con las sierras y fácilmente agregar ventanas en pueden realizar instalaciones eléctricas
para concreto ICS®. remodelaciones estructurales. Gracias en minutos sin pérdida de tiempo
Hasta los nuevos operadores pueden a que no hay sobrecortes, las ﬁltraciones adicional o montaje de stands. Además,
obtener excelentes resultados con de agua alrededor de la ventana se ven las canaletas pueden ser agregadas con
mínima experiencia. Nota: una estructura sustancialmente reducidas. la misma herramienta a la instalación
puede llegar a pesar hasta 2,371 kg/m2. Se
desde la tubería y los conductos. Nota:
debe poner especial cuidado en la secuencia
Una motosierra ICS con barras cortas y
de corte para realizar cortes de aberturas
ligeras son más fáciles de usar cuando se
grandes.
realicen pequeñas aberturas.

1. Después de dibujar la abertura, se apunta 1. Se dibuja y se apunta el corte a la abertura 1. Cuidadosamente dibujar la caja eléctrica a
el corte a 1” de profundidad - 4 minutos. completamente a 1” de profundidad - 6 instalar - 1 minuto.
minutos.

2. Se realiza el corte de todos los lados, 2. Realizar el corte inferior primero para 2. Cuidadosamente apuntar el corte a toda
empezando por el corte inferior - 10 minutos. evitar daños en la barra durante el corte. Se la abertura, trabajando lentamente en las
inserta la sierra en el corte y se corta hacia esquinas. Utilizar un nivelador pequeño en
las esquinas de cada lado - 12 minutos. los cortes horizontales - 2 minutos.

3. Cuidadosamente se termina cada 3. Se utilizan cuñas en la base del corte 3. Introducir la sierra en el centro de cada
esquina. para mantener el centro en su lugar y evitar corte evitando las esquinas cuando se
el rompimiento mientras se corta el extremo empuje la motosierra hacia dentro. Después
superior - 12 minutos.. lentamente llevar la sierra hacia las esquinas
- 2 minutos.

TIEMPO TOTAL: 14 MINUTOS TIEMPO TOTAL: 30 MINUTOS TIEMPO TOTAL: 5 MINUTOS
18


Refacciones Equipos a Gasolina

613GC
680GC
633GC

613GC
680GC
633GC

73867 ABRAZADERA MANIFUL • • 71736 CARTER LADO IZQUIERDO •
71750 ACELERADOR • • 73366 CHICOTE ACELERADOR •
71454 ADAPTADOR MANGUERA AGUA • • • 71410 • •
CIGÜEÑAL Y BIELA
71470 ADAPTADOR MANGUERA AGUA BARRA • • 73443 •
73385 ADAPTADOR MANGUERA AGUA TANQUE • 71413 • •
71461 AGARRADERA MANGUERA AGUA • • • CILINDRO Y PISTON
73442 •
73345 AISLADOR CARBURADOR • 71419 CLUTCH • •
73949 • 73451 •
531107 AISLADOR CARTER • 71759 CODO RESPIRADERO • •
73446 • 71449 CONECTOR CABLE TIERRA • •
71741 AISLADOR DERECHO CARTER •
71457 CONECTOR MANGUERA AGUA • • •
73884 • •
AISLADOR ESCAPE 73386 CONECTOR MANGUERA AGUA TANQUE •
73204 •
70949 CORONA 8 DIENTES •
73390 AISLADOR MANGUERA GASOLINA • • •
73909 •
73955 AISLADOR PALANCA AHOGADOR • •
531103 CUERDA METALICA •
AMORTIGUADOR CENTRAL TANQUE
73270 • • • 73191 •
GASOLINA
73980 AMORTIGUADOR LATERAL TANQUE • • 73878 • •
CUÑA CIGÜEÑAL
73377 GASOLINA • 73264 •
73310 AMORTIGUADOR TAPA BARRA • • • 73192 EMPAQUE ARRANQUE •
AMORTIGUADOR TRASERO TANQUE 73455 EMPAQUE CARBURADOR •
71745 • •
GASOLINA 73934 • •
EMPAQUE CARTER
73437 ANILLO ESCAPE • 73447 •
71415 • 71412 • •
EMPAQUE CILINDRO
528637 ARRANQUE COMPLETO • 73436 •
73195 • 73881 • •
73335 ASIENTO BASE FILTRO AIRE • • • EMPAQUE ESCAPE
73434 •
73869 • • 73269 EMPAQUE GUIA AHOGADOR •
BALERO BIELA
73211 • 71469 EMPAQUE MANGUERA AGUA • • •
73209 BALERO CARTER • • • 73389 EMPAQUE PALANCA AHOGADOR •
73200 BALERO CIGÜEÑAL LADO CLUTCH • 71763 EMPAQUE RESPIRADERO GASOLINA • •
73939 • •

BALERO TAMBOR CLUTCH 71756 • •
73423 • EMPAQUE TAPA CILINDRO
71719 •
73895 BASE CARBURADOR • •
73329 EMPAQUE VENTURI CARBURADOR •
73338 BASE FILTRO AIRE • • •
71411 • •
73238 BASE SWITCH ON-OFF • • • ESCAPE
73203 •
73947 BASE VENTURI CARBURADOR • •
520370 ESPACIADOR ARRANQUE •
71422 •
73945 • •
509205 BASTIDOR • ESPACIADOR TAMBOR CLUTCH
73314 •
73457 •
73933 • • 71752 FILTRO AIRE • • •
BIRLO BARRA 73459 FILTRO GASOLINA • • •
73280 •
71744 BOTON AGARRADERA MANGUERA AGUA • • • 71471 FILTRO MANGUERA AGUA BARRA • •
71452 BUJE CLUTCH • • 71749 •
73353 BUJE GATILLO ACELERADOR • 530479 GATILLO ACELERADOR •
77-319 BUJIA • • • 73358 •
73919 CABLE TIERRA • • 73235 GUARDAPOLVO POLEA ARRANQUE •
73241 CAPUCHON BUJIA • • • 73194 GUARDAPOLVO TAPA ARRANQUE •
71762 • 73908 •
GUARDAPOLVO VOLANTE ENFRIADOR
528628 CARBURADOR • 531109 •
73454 • 73268 GUIA AHOGADOR •
528653 • 73281 GUIA CARTER • • •
CARTER
520377 • 520376 GUIA PLACA PLASTICA CARTER •
71747 CARTER LADO DERECHO • 71480 GUIA PLACA PROTECTOR AGUA • • •
19


613GC
680GC
633GC

613GC
680GC
633GC

73369 JUEGO ACELERADOR • 71533 PLACA TAPA BARRA • •
70963 JUEGO AGARRADERA MANGUERA • 73913 •
71734 • • 528661 POLEA ARRANQUE •
JUEGO EMPAQUES
73435 • 73193 •
509708 JUEGO ESCARPIO • 73336 PREFILTRO AIRE • • •
73996 • • 71534 PROTECTOR AGUA • • •
JUEGO REPARACION CARBURADOR
73460 • 71462 • •
PROTECTOR CADENA
73333 JUEGO ROTACION MANGUERA • 71441 •
73935 JUEGO TENSOR CADENA • • • 73950 •
71439 JUEGO TORNILLOS TAPA BARRA • 528657 PROTECTOR CARTER •
71458 LLAVE AGUA • • • 73398 •
71481 MALLA ESCAPE • • 73452 PROTECTOR CLUTCH •
71455 MANGUERA AGUA • • • 73899 • •
PROTECTOR ESPREAS
71459 MANGUERA AGUA BARRA • • 73341 •
73384 MANGUERA AGUA TANQUE • 73972 • •
PROTECTOR INFERIOR RESIDUOS
505382 MANGUERA COMPENSADOR GASOLINA • • 73311 •
73375 MANGUERA GASOLINA • • • 71464 PROTECTOR MANGUERA AGUA • • •
73898 MANGUERA PULSACIONES • • 73315 PROTECTOR MEDIO RESIDUOS •
71777 MANGUERA RESPIRADERO • • 73948 • •
PROTECTOR SUPERIOR RESIDUOS
73868 • • 73316 •
MANIFUL CARBURADOR
73344 • 71766 PROTECTOR TANQUE GASOLINA • •
505514 • 73917 • •
RESORTE CAPUCHON BUJIA
530208 MANIJA ARRANQUE • 73242 •
520369 • 73943 • •
RESORTE CLUTCH
73920 • 73317 •
528639 MODULO ENCENDIDO • 73355 RESORTE GATILLO ACELERADOR •
73196 • 73888 RESORTE MANGUERA PULSACIONES • •
73287 O RING AISLADOR CARTER • 73988 • •
RESORTE SEGURO GATILLO ACELERADOR
73331 O RING BASE FILTRO AIRE • • • 73360 •
71588 O RING FILTRO GASOLINA • • 71761 RESPIRADERO GASOLINA • •
71468 O RING MANGUERA AGUA • • • 73289 RETEN BALERO CIGÜEÑAL LADO CLUTCH • • •
71472 O RING MANGUERA AGUA BARRA • • 73877 • •
RETEN BALERO CIGÜEÑAL LADO VOLANTE
O RING MANGUERA COMPENSADOR 73201 •

71472 • •
GASOLINA 73931 RETEN CARTER LADO CLUTCH • •
73448 O RING TANQUE AGUA • • 73285 RONDANA AISLADOR CARTER • • •
73448 O RING TAPA AGUA • RONDANA AMORTIGUADOR TANQUE
73897 • •
73322 O RING TAPA FILTRO AIRE • GASOLINA
73448 O RING TAPON GASOLINA • • • 73897 RONDANA BASTIDOR •
71760 O RING VALVULA RESPIRADERO • • 73327 RONDANA CARBURADOR •
73928 • 73897 RONDANA CARTER • • •
530469 PALANCA AHOGADOR • 73250 RONDANA CILINDRO •
73213 • 73941 • •
RONDANA CLUTCH
73357 PERNO GATILLO ACELERADOR • 504568 •
73208 PERNO PISTON • 530367 RONDANA CUERDA METALICA •
71532 • • 73327 RONDANA ESCAPE • •
PICO ESCARPIO
504387 • 73897 RONDANA FIJA CARBURADOR • • •
73904 • • 73354 RONDANA GATILLO ACELERADOR •
PIOLA ARRANQUE
73188 • 73285 • •
RONDANA MODULO
71738 PLACA BARRA • • 73897 •
71451 PLACA CUERDA METALICA • • 520378 RONDANA PICO ESCARPIO •
520375 PLACA PLASTICA CARTER • 73231 RONDANA PIOLA ARRANQUE •
71531 PLACA PROTECTOR AGUA • • • 520374 RONDANA PLACA PLASTICA CARTER •
73957 PLACA SEPARADOR BARRA • • 73951 RONDANA PLACA PROTECTOR AGUA • • •
71740 PLACA TAPA ACEITADOR • • 73951 RONDANA PLACA TAPA BARRA • •
20


613GC
680GC
633GC

613GC
680GC
633GC

73905 • • 73356 TOPE GATILLO ACELERADOR •
RONDANA POLEA ARRANQUE
73233 • 73940 • •
TORNILLO AISLADOR CARTER
73396 RONDANA PROTECTOR CARTER • 73288 •
73897 RONDANA PROTECTOR MALLA • • 73885 • •
TORNILLO AISLADOR ESCAPE
71456 RONDANA SALIDA AGUA • • • 73255 •
73890 RONDANA SEGURIDAD MODULO • • TORNILLO AMORTIGUADOR LATERAL
73275 •
RONDANA SEGURIDAD VOLANTE TANQUE
73912 • •
ENFRIADOR TORNILLO AMORTIGUADOR TANQUE
73982 • •
532026 RONDANA TAPA ARRANQUE • GASOLINA
73897 RONDANA TAPA FILTRO AIRE • • 73866 •
TORNILLO BASE CARBURADOR
73391 RONDANA TORNILLO CARTER • 73230 •
73285 RONDANA VENTURI • 73337 TORNILLO BASE FILTRO AIRE • • •
73911 • • 73901 TORNILLO BASE MANIFUL • •
RONDANA VOLANTE ENFRIADOR 73983 • •
73245 • TORNILLO BASTIDOR
71453 SALIDA AGUA • • • 73349 •
71465 SEGURO ADAPTADOR MANGUERA AGUA • • • 73286 TORNILLO CARTER •
73927 SEGURO AHOGADOR • • 73874 • •
TORNILLO CILINDRO
73987 • 73251 •
532028 SEGURO GATILLO ACELERADOR • 73379 TORNILLO DERECHO PROTECTOR CARTER • •
73359 • 73866 TORNILLO EMPAQUE ESCAPE • •
73259 SEGURO PERNO PISTON • 73883 • •
TORNILLO ESCAPE
71447 • • 520712 •
SEPARADOR BARRA 73902 • •
73309 • TORNILLO FIJA CARBURADOR
73225 SEPARADOR BARRA CARTER • 73326 •
73456 SEPARADOR CARBURADOR • TORNILLO GUARDAPOLVO POLEA
73236 •
73387 SOPORTE CARBURADOR • ARRANQUE
71758 • • 73275 TORNILLO INFERIOR CARTER •
SOPORTE FILTRO AIRE TORNILLO IZQUIERDO PROTECTOR
73330 • 73397 • •
CARTER
73237 SWITCH ON-OFF • • •
73379 TORNILLO JUEGO ACELERADOR •
71520 • •
TAMBOR CLUTCH 73278 TORNILLO LATERAL CARTER •
70948 •
71482 TORNILLO MALLA ESCAPE • •
71421 •
71463 TORNILLO MANGUERA AGUA • • •
528655 TANQUE GASOLINA •

73278 TORNILLO MANIFUL •
521003 •
73368 TORNILLO MANIJA ACELERADOR •
504388 TAPA AGUA •
73914 • •
71420 • TORNILLO MODULO
520371 •
528659 TAPA BARRA •
505469 TORNILLO PICO ESCARPIO • • •
73449 •
73284 TORNILLO PLACA BARRA • • •
71440 TAPA BARRA CON PROTECTOR AGUA •
73910 •
71743 TAPA BARRA SOLA • • TORNILLO PLACA CUERDA METALICA
505380 •
71754 • •
TAPA CILINDRO 73349 TORNILLO PLACA PLASTICA CARTER •
71722 •
71479 TORNILLO PLACA PROTECTOR AGUA • • •
71753 • •
TAPA FILTRO AIRE 507355 TORNILLO PLACA TAPA BARRA • •
71721 •
73907 • •
73975 • TORNILLO POLEA ARRANQUE
TAPA GATILLO ACELERADOR 73234 •
531105 •
73397 TORNILLO PROTECTOR CARTER •
73228 TAPA MANIJA ARRANQUE •
71487 • •
508853 TAPA POLEA ARRANQUE • TORNILLO SEPARADOR BARRA
73284 •
73923 TAPA TANQUE AGUA • •
73930 TORNILLO SUPERIOR CARTER • •
73229 TAPON ACEITE ARRANQUE •
520379 TORNILLO TANQUE GASOLINA •
504389 TAPON CARTER •
73866 • •
71739 • • TORNILLO TAPA ARRANQUE
TAPON GASOLINA 73230 •
530471 •
73313 TAPON TAPA BARRA •
21


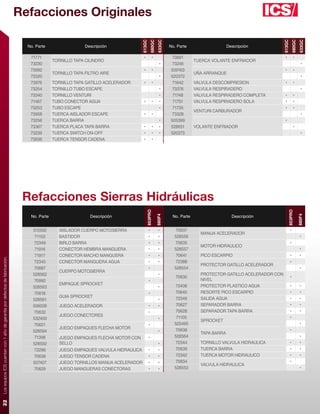

613GC
680GC
633GC

613GC
680GC
633GC

71771 • • 73891 • •
TORNILLO TAPA CILINDRO TUERCA VOLANTE ENFRIADOR
73230 • 73246 •
73992 • • 509163 • •
TORNILLO TAPA FILTRO AIRE UÑA ARRANQUE
73320 • 520372 •
73976 TORNILLO TAPA GATILLO ACELERADOR • • 71642 VALVULA DESCOMPRESION • •
73254 TORNILLO TUBO ESCAPE • 73376 VALVULA RESPIRADERO •
73340 TORNILLO VENTURI • 71748 VALVULA RESPIRADERO COMPLETA • •
71467 TUBO CONECTOR AGUA • • • 71751 VALVULA RESPIRADERO SOLA • •
73253 TUBO ESCAPE • 71735 • •
VENTURI CARBURADOR
73958 TUERCA AISLADOR ESCAPE • • 73328 •
73256 TUERCA BARRA • 505399 •
73367 TUERCA PLACA TAPA BARRA • • • 528651 VOLANTE ENFRIADOR •
73239 TUERCA SWITCH ON-OFF • • • 520373 •
73936 TUERCA TENSOR CADENA • •

Refacciones Sierras Hidráulicas
853PRO

853PRO
880F4

880F4
512592 AISLADOR CUERPO MOTOSIERRA • • 70637 •
MANIJA ACELERADOR
71153 BASTIDOR • • 528556 •
72349 BIRLO BARRA • • 70635 •
MOTOR HIDRAULICO
71916 CONECTOR HEMBRA MANGUERA • • 528557 •
71917 CONECTOR MACHO MANGUERA • • 70641 PICO ESCARPIO • •

72345 CONECTOR MANGUERA AGUA • • 72388 •
PROTECTOR GATILLO ACELERADOR
70687 • 528554 •
CUERPO MOTOSIERRA
528562 • PROTECTOR GATILLO ACELERADOR CON
70630 •
70992 • NIVEL
EMPAQUE SPROCKET 72408 PROTECTOR PLASTICO AGUA • •
528563 •
70618 • 70640 RESORTE PICO ESCARPIO • •
GUIA SPROCKET 72346 SALIDA AGUA • •
528561 •
506026 JUEGO ACELERADOR • • 70627 SEPARADOR BARRA • •
70632 • 70628 SEPARADOR TAPA BARRA • •
JUEGO CONECTORES 71105 •
532400 • SPROCKET
70621 • 525495 •
JUEGO EMPAQUES FLECHA MOTOR 70638 •
528594 • TAPA BARRA
71398 JUEGO EMPAQUES FLECHA MOTOR CON • 528564 •
528592 SELLO • 72344 TORNILLO VALVULA HIDRAULICA • •
72296 JUEGO EMPAQUES VALVULA HIDRAULICA • • 70639 TUERCA BARRA • •
70636 JUEGO TENSOR CADENA • • 72342 TUERCA MOTOR HIDRAULICO • •
507407 JUEGO TORNILLOS MANIJA ACELERADOR • • 70634 •
VALVULA HIDRAULICA
70629 JUEGO MANGUERAS CONECTORAS • • 528553 •
22

Unidades de poder hidráulico 100

Rompedores hidráulicos 102

Sierra circular hidráulica 104

Bombas hidráulicas 105

Sierra hidráulica 109

Pértiga hidráulica 110

Sierra telescópica hidráulica 111

Sierra circular telescópica hidráulica 112

¿Por qué debería tener Herramientas
Hidráulicas Stanley en mi lugar de trabajo?
Las herramientas hidráulicas requieren una inversión inicial menor que otros sistemas. Las cuadrillas de trabajadores apreciaran
las ventajas especiales que ofrecen estas herramientas.

El incomparable poder en relación al peso es un factor importante para los trabajadores quienes deben de operar estas herramientas
todo el día. Se hace mas trabajo con mucho menos esfuerzo.

Hay mucho menos ruido, no hay descargas de aire o humo de escape en las herramientas.

La Unidad de Poder puede ser transportada en una camioneta pequeña.
99

Unidad de Poder

UNIDADES DE PODER HIDRÁULICO
El poder que requieren los Equipos de Construcción para ser operados no necesariamente debe ser grande como un compresor de aire, el
hecho es que una unidad de poder del tamaño de una carretilla, como las Unidades de Poder de Stanley, es más que suficiente para operar
cualquier equipo, desde rompedores hasta bombas sumergibles. Cuando se trata de eficiencia, calidad y confiabilidad, nadie le gana a la
línea de unidades de poder de Stanley.

GT13H02
La nueva generación de unidades de Poder Stanley provee poder hidráulico confiable cuando es requerido. Es de Peso ligero, compacto,
con marco de acero inoxidable y con una manija de levantamiento que facilita la transportación y almacenamiento del mismo. Incluye
Juego de Mangueras #31972.

No. de Parte GT13H02
Unidad de Poder para
Aplicaciones
equipos hidráulicos.
Capacidad de salida 26 l x min (7 gpm)
Presión hidráulica 2,000 psi (140 bar)
Tipo de circuito Centro abierto
Capacidad Depósito
5.7 l (1.5 gal)
de Aceite (Hidráulica)
Capacidad Depósito
6 l (1.6 gal)
de Combustible
Peso 73.5 kg
Longitud 66.7 cm
Ancho 52.7 cm
Altura 54 cm
Motor Honda GX390 11 hp
Conexión 3/8”
100 Los equipos Stanley cuentan con 1 año de garantía por defectos de fabricación.

Se usa con los siguientes Equipos: BR67130E, SM2043101, CS06630S, CS28811, PR41131, CR27891.

CARACTERÍSTICAS
• Cuenta con un control regulador el cual incrementa la velocidad del motor cuando percibe demanda de trabajo del equipo pero
cuando no hay demanda, la velocidad del motor regresa a cero. Al utilizar la velocidad automática este permite menor uso de
combustible y menor ruido.
• Motor enfriado por aire.
• Bomba hidráulica montada directamente al motor eliminando así cualquier desalineación y asegurando una vida útil más larga del
cople de paso.
• Sensor de Aceite: Apaga el motor cuando el nivel del aceite es demasiado bajo.
• Fácil mantenimiento.
• Equipo Portátil: cuenta con una manija de levantamiento.

Accesorios
31972 Juego de Mangueras 7.62 m x 1⁄2” con coples.

Refacciones
67308 Filtro aceite
59131 Válvula alivio
67292 Bomba hidráulica
77-312 Bujía Oregon 4 tiempos Honda
31-060 Arranque

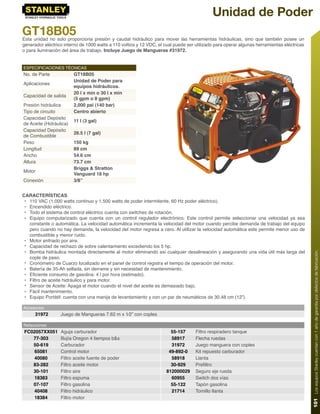

Unidad de Poder
GT18B05
Esta unidad no solo proporciona presión y caudal hidráulico para mover las herramientas hidráulicas, sino que también posee un
generador eléctrico interno de 1000 watts a 110 voltios y 12 VDC, el cual puede ser utilizado para operar algunas herramientas eléctricas
o para iluminación del área de trabajo. Incluye Juego de Mangueras #31972.

No. de Parte GT18B05
Unidad de Poder para
Aplicaciones
equipos hidráulicos.
20 l x min o 30 l x min
Capacidad de salida
(5 gpm o 8 gpm)
Tipo de circuito Centro abierto
Capacidad Depósito
11 l (3 gal)
de Aceite (Hidráulica)
Capacidad Depósito
26.5 l (7 gal)
de Combustible
Peso 150 kg
Longitud 89 cm
Ancho 54.6 cm
Altura 73.7 cm
Briggs & Stratton
Motor
Vanguard 18 hp
Conexión 3/8”

CARACTERÍSTICAS
• 110 VAC (1,000 watts continuo y 1,500 watts de poder intermitente, 60 Hz poder eléctrico).
• Encendido eléctrico.
• Todo el sistema de control eléctrico cuenta con switches de rotación.
• Equipo computarizado que cuenta con un control regulador electrónico. Este control permite seleccionar una velocidad ya sea
constante o automática. La velocidad automática incrementa la velocidad del motor cuando percibe demanda de trabajo del equipo
pero cuando no hay demanda, la velocidad del motor regresa a cero. Al utilizar la velocidad automática este permite menor uso de
combustible y menor ruido.
• Motor enfriado por aire.
• Capacidad de rechazo de sobre calentamiento excediendo los 5 hp.
• Bomba hidráulica montada directamente al motor eliminando así cualquier desalineación y asegurando una vida útil más larga del

cople de paso.
• Cronómetro de Cuarzo localizado en el panel de control registra el tiempo de operación del motor.
• Batería de 35-Ah sellada, sin derrame y sin necesidad de mantenimiento.
• Eﬁciente consumo de gasolina: 4 l por hora (estimado).
• Filtro de aceite hidráulico y para motor.
• Sensor de Aceite: Apaga el motor cuando el nivel del aceite es demasiado bajo.
• Fácil mantenimiento.
• Equipo Portátil: cuenta con una manija de levantamiento y con un par de neumáticos de 30.48 cm (12”).

Accesorios
31972 Juego de Mangueras 7.62 m x 1⁄2” con coples

Refacciones
FC02057XX051 Aguja carburador 55-157 Filtro respiradero tanque
77-303 Bujía Oregon 4 tiempos b&s 58917 Flecha ruedas
50-619 Carburador 31972 Juego manguera con coples
65081 Control motor 49-892-0 Kit repuesto carburador
40080 Filtro aceite fuente de poder 58918 Llanta
83-282 Filtro aceite motor 30-929 Preﬁltro
30-101 Filtro aire 812000029 Seguro eje rueda
18383 Filtro espuma 60955 Switch dos vías
07-107 Filtro gasolina 55-122 Tapón gasolina
40408 Filtro hidráulico 21714 Tornillo llanta
18384 Filtro motor

Rompedor Hidráulico

ROMPEDORES HIDRÁULICOS
La línea de Rompedores Hidráulicos Stanley es la más grande en el mundo con una amplia selección de modelos para cualquier aplicación.
Cuentan con un circuito cerrado, sin escape, lo que los hace más silenciosos que los que son accionados por aire (neumáticos). No
desgasta excesivamente las puntas, gran fuerza de impacto y constante lubricación les provee una vida útil más larga, convirtiéndose en
la mejor opción.

BR67130E
El modelo BR67 es resistente para trabajos medianos dentro del rango de las 70 lbs.- 90 lbs. Es sumamente productivo para la construcción
ligera, mantenimiento de calles, reparación de cañerías, de gasoductos y trabajos en general. Incluye Cople Rápido de 3/8”.

No. de Parte BR67130E
Aplicaciones Concreto, Asfalto, Piedra, etc.
Fuerza de impacto 65 lb
Medida de punta 1-1/4” x 6”
Flujo hidráulico 26-34 l x min (7-9 gpm)
Presión hidráulica 1,500 - 2,000 psi (105-140 bar)
Máx. presión retorno 250 psi (17 bar)
Flujo óptimo 30 l x min (8 gpm)
Peso 30 kg
Longitud 68 cm
Ancho 41 cm
Conexión 3/8”

CARACTERÍSTICAS
• Válvula de paso On/Off que controla la velocidad, facilita el
encendido y la colocación inicial del equipo.
• Cuenta con un Acumulador de Diafragma, que da cero

problemas, para añadir fuerza de impacto al equipo.
• Maneral en forma de “T”.
• Cuenta con el sistema EZ-Ride™: La Base del Rompedor
contiene resortes internos que amortiguan y controlan el
impacto para que así el operador tenga mayor comodidad y
menos fatiga al usarlo.
• El equipo cuenta con resistentes tornillos de seguridad
diseñados para tener mayor durabilidad.

Accesorios
02336 Punta Cónica 14”
02337 Punta Cincel 3” x 14”
02335 Punta Asfalto 5” x 11”
03971 Cople Rápido 3/8”
03974 Cople Rápido 1⁄2”

Refacciones
04066 Cuerpo válvula
04596 Juego empaques
04070 Pistón
07514 Resorte broquero
01837 Seguro broca
04051 Válvula carga
20515 Válvula nitrógeno

Rompedor Hidráulico

BR87130E
El modelo BR87 es resistente para trabajos pesados, su fuerza de impacto es superior a las 90 lbs. Es sumamente productivo para la
construcción ligera, mantenimiento de calles, reparación de cañerías, de gasoductos y trabajos en general. Incluye Cople Rápido de
3/8”.

No. de Parte BR87130E
Aplicaciones Concreto, Asfalto, Piedra, etc.
Fuerza de impacto 90 lb
Medida de punta 1-1/4”. X 6”
Flujo hidráulico 26 - 34 l x min (7-9 gpm)
Máx. presión retorno 250 psi (17 bar)
Peso 37.7 kg
Longitud 73.5 cm
Ancho 40 cm
Conexión 3/8”

CARACTERÍSTICAS
• Válvula de paso On/Off que controla la velocidad, facilita el
encendido y la colocación inicial del equipo.
• Cuenta con un Acumulador de Diafragma, que da cero
problemas, para añadir fuerza de impacto al equipo.
• Maneral en forma de “T “.
• Cuenta con el sistema EZ-Ride™: La Base del Rompedor

contiene resortes internos que amortiguan y controlan el
impacto para que así el operador tenga mayor comodidad y
menos fatiga al usarlo.
• Cuenta el equipo con resistentes tornillos de seguridad
diseñados para tener mayor durabilidad.

Accesorios
02336 Punta Cónica 14”
02337 Punta Cincel 3” x 14”
02335 Punta Asfalto 5” x 11”

Refacciones
04066 Cuerpo válvula
16812 Pistón
07515 Resorte broquero
01837 Seguro broca
04051 Válvula carga
04593 Válvula nitrógeno

Sierra Circular Hidráulica

SIERRA CIRCULAR
La línea de Sierras circulares hidráulicas son ligeras, poderosas y pueden ser usadas con discos abrasivos o de diamante de uso seco o
mojado. No solo se pueden usar manualmente sino también con un accesorio para cortar piso.

CO25541
El modelo CO25 es resistente para todo tipo de trabajos pesados. Este modelo cuenta con un tipo integral de engranaje llamado
HYREVZ™ que es producido con las normas más exigentes para tener la mejor y máxima eficiencia. Incluye Cople Rápido de 3/8”.

No. de Parte CO25541
Cortar metal, concreto, ladrillo,
Aplicaciones bloque, acero estructural, tubo,
etc.
Diámetro de disco 14” (355.6 mm)
Profundidad de corte 4 3/4” (120.6 mm)
Peso 9.1 kg
Longitud 53.3 cm
Ancho 28 cm
Conexión 3/8”

•
CARACTERÍSTICAS
• Maneral ergonómico, en aluminio y con gatillo acelerador, permite la flexibilidad de obtener una variedad de ángulos al momento del
corte que a la vez proporciona menos fatiga y seguridad al operador.
• Cuenta con control de velocidad reduciendo el riesgo de sobre trabajar el disco a una alta velocidad.
• Puede ser utilizado con Discos Abrasivos estándar o con Discos Diamantados ya sean para uso en seco o mojado.
• Freno de Disco interno: Cuando se suelta el gatillo acelerador, retrasa el giro de rotación del disco reduciendo la velocidad al
máximo.
• Protector de Disco ajustable, en aluminio y diseñado para una vida útil más larga, permite cortar cerca de obstáculos y minimiza el

peso del equipo. El Kit Extensión Maneral provee una mayor eficiencia de trabajo para el operador.

Accesorios
69290 Carro de corte
621703 Disco T-GM TURBO 14”
542775597 Disco EH8 Extrm 14”
542778735 Disco EH5 Extrm 14”
542776454 Disco NXS 14”
33228 Kit de Agua
34175 Kit Extensión Maneral

Refacciones
33228 Conexión manguera agua
34175 Kit extensión maneral
06853 Engrane tracción
06855 Engrane arrastre

Bomba Hidráulica Agua Limpia

BOMBAS HIDRÁULICAS
Las bombas hidráulicas para bombear agua (líquidos) o desperdicios (sólidos) de Stanley superan la capacidad de bombeo de las
bombas portátiles en el mercado. Estas bombas hidráulicas Stanley tienen ventajas tales como: autocebantes, capacidades de bombeo
de 950 l x min (250 gpm) hasta 3,000 l x min (800 gpm), son 100% sumergibles y pueden trabajar en seco.

SM2043101
El modelo SM20 es uno de los equipos más ligeros y resistentes de bombas disponibles en el mercado. Es ideal para trabajos en diques,
surcos, sumideros, etc. Este modelo cuenta con un tipo integral de engranaje llamado HYREVZ™ que es producido con las normas
más exigentes para tener la mejor y máxima eﬁciencia. Incluye Cople Rápido de 3/8”, Adaptador Manguera #59101 y Manguera de
25 ft (7.62 m) #56761.

No. de Parte SM2043101
Bombeo de líquidos en diques,
Aplicaciones surcos, sumideros, sitios /
obras en construcción, etc.
2-1/2”(63.5 mm) conector con
Diámetro descarga
rosca hembra
Capacidad máxima 946 l x min (250 gpm)
Peso 6.3 kg
Longitud 19 cm
Ancho 24 cm
Conexión 3/8”

CARACTERÍSTICAS
• Mucha diferencia en comparación con las motobombas a

gasolina. No cuenta con polea de arranque, son autocebantes Curva de desempeño
sin riesgo.
• Impulsor fabricado en Acero. ��
100% Sumergible y de fácil enganche con Unidad de Poder
Stanley. ��
• Con solo con algunas partes movibles este equipo es casi de
nulo mantenimiento. No requiere lubricación.
��

��
• Pantalla Integral mantiene fuera de la bomba a sólidos con
dimensión mayor a 5/16”. La bomba maneja agua limpia y ��
agua conteniendo 10% de sólidos. ��

��
Accesorios ��
��
59101 Adaptador Manguera 2-1/2” x 3”
56761 Manguera 25 ft (7.62 m) ��
03974 Cople Rápido 1⁄2” ��
��
Refacciones ��
09384 Engrane arrastre ��
19175 Flecha tracción ��
08914 Impulsores ��
20135 Kit reparación

Bomba Hidráulica Agua Limpia
SM50100
El modelo SM50 es una bomba hidráulica 100% sumergible, autocebante y centrífugo. Es ideal para trabajos en diques, surcos, sumideros,
etc. Puede bajar el nivel del agua hasta una profundidad de 3.5”. Poniendo este equipo en un sumidero permitirá bombear toda el agua
excepto las 3.5” de agua restantes en el sumidero. Este modelo cuenta con un tipo integral de engranaje llamado HYREVZ™ que es
producido con las normas más exigentes para tener la mejor y máxima eﬁciencia. Incluye Cople Rápido de 3/8”, Adaptador Manguera
#52720 y Manguera de 25 ft (7.62 m) #56761.

No. de Parte SM50100
Bombeo de líquidos en
diques, surcos, sumideros,
Aplicaciones
sitios / obras en construcción,
etc.
Diámetro descarga 3”(76.2 mm)
Capacidad máxima 1890 l x min (500 gpm)
Peso 9.5 kg
Longitud 26.7 cm
Ancho 25.4 cm
Conexión 3/8”

CARACTERÍSTICAS

• Mucha diferencia en comparación con las motobombas Curva de desempeño
a gasolina. No cuenta con polea de arranque, son
autocebantes sin riesgo.
• Impulsor fabricado en acero.
100% Sumergible y de fácil enganche con Unidad de
��
Poder Stanley.
• Con solo con algunas partes movibles este equipo es casi ��
de nulo Mantenimiento. No requiere lubricación. ��
��

• Pantalla Integral mantiene fuera de la bomba a sólidos con
dimensión mayor a 3/8”. La bomba maneja agua limpia y
��
agua conteniendo 10% de sólidos. ��

Accesorios ��
��
56761 Manguera 25 ft (7.62 m)
03971 Cople Rápido 3/8” ��
��
03974 Cople Rápido 1⁄2” ��

Refacciones ��
06853 Engrane arrastre
06855 Engrane tracción ��
52696 Flecha tracción ��
52671 Impulsores
52758 Kit reparación

Bomba Hidráulica Agua Sucia

TP0300301
El modelo TP03 es la bomba hidráulica más ligera y eficiente para mover grandes cantidades de líquidos con concentraciones de sólidos
hasta en un 25% del total del volumen. Solo se deja caer al área de trabajo y esta lista para trabajar ya que es autocebante y centrífugo.
Este modelo cuenta con un tipo integral de engranaje llamado HYREVZ™ que es producido con las normas más exigentes para tener la
mejor y máxima eficiencia. Incluye Cople Rápido de 3/8”, Adaptador Manguera #52720 y Manguera de 25 ft (7.62 m) #56761.

No. de Parte TP0300301
3”(76.2 mm) conector con
Diámetro descarga
rosca hembra
Capacidad máxima 1,688 l x min (450 gpm)
Peso 14 kg
Longitud 35.5 cm
Ancho 30.4 cm
Conexión 3/8”

CARACTERÍSTICAS
• Mucha diferencia en comparación con las motobombas a Curva de desempeño
gasolina. No cuenta con polea de arranque, son autocebantes
sin riesgo.
• Impulsor fabricado en Poliuretano, material casi indestructible. ��
• Puede bombear casi cualquier cosa sin dañar al mismo.
100% Sumergible y de fácil enganche con Unidad de Poder ��

��

Stanley.
• Con solo con algunas partes movibles este equipo es casi de ��
nulo mantenimiento. No requiere lubricación. ��
• Maneja sólidos hasta 3” en grandes volúmenes y puede ��
vaciar sumideros, diques, etc., en una forma eficiente y ��
veloz. La bomba manejara agua limpia y agua conteniendo
25% de sólidos.
��
��

��

��
��

Accesorios Refacciones
52720 Adaptador Manguera 3” x 3” macho 07963 Juego empaque
56761 Manguera 25 ft (7.62 m) 23567 Juego de empaques completo

Bomba Hidráulica Agua Sucia

TP08013
La Stanley TP08 es una motobomba de agua sucia de peso ligero, para trabajos pesados, es capaz de bombear altos volúmenes de
agua, arena, desechos, grava, barro y sólidos de hasta 75 mm de diámetro. La TP08 es sumergible, auto cebante y puede ser utilizada
en seco sin dañar al motor, los engranes o el propulsor.

La TP08 ha sido diseñada para obtener lo mejor de un circuito hidráulico HTMA tipo II. Utilizando únicamente 9 gpm / 34 lpm de flujo
hidráulico bombeará hasta 800 gpm / 3,028 lpm a 2.54 mts. de altura. El propulsor de tres flujos, la toma de 4” y la salida se combinan
para hacer de la TP08 una de las motobombas más eficientes del mercado.

Pesando únicamente 27 kg y con su práctico manillar, la TP08 puede ser fácilmente manipulada por el operador.

La TP08 está construida para el trabajo pesado gracias a sus características tales como la construcción de la caja voluta completamente
en acero y su propulsor en hierro fundido resistente a la abrasión. La caja voluta utiliza placas de desgaste de polietileno UHMW
reemplazables para extender la vida de la bomba. Su motor de trabajo pesado HYREVZ® es autolubricado.

El mantenimiento de la TP08 es realmente sencillo. La cubierta superior se encuentra adjunta a la caja voluta con 6 tuercas mariposa,
así es que puede limpiarse e inspeccionarse en tan solo unos cuantos minutos. Incluye Cople Rápido de 3/8”, Adaptador Manguera
#52720 y Manguera de 25 ft (7.62 m) #56761.

No. de Parte TP08013
Diámetro descarga 4”(101.6 mm) descarga
Capacidad máxima 3,028 l x min (800 gpm)
Peso 26.7 kg
Longitud 48.3 cm
Ancho 38.1 cm
Altura 42 cm
Conexión 1/2” macho

Curva de desempeño

��
��

�� Accesorios
65624 Manguera 25 ft (7.62 m)
�� 03971 Cople Rápido 3/8”
��
�� 03974 Cople Rápido 1⁄2”
��
��
Refacciones
�� 21983 Engrane tracción
�� 21971 Flecha tracción
�� 21979 Impulsores

Sierra Hidráulica

SIERRA HIDRÁULICA
La Sierra Hidráulica de Stanley ofrece la más alta relación poder-peso de cualquier motosierra del mercado, ya sea eléctricas o de
gasolina. Es ideal para camiones con canastilla ya que cuentan con el sistema hidráulico (CFE).

CS06630S
El modelo CS06 es un equipo usado a nivel mundial por contratistas de construcción, municipalidades, parques y jardines, etc. Es usado
para la poda, limpieza, tala, entre otras. Este modelo cuenta con un tipo integral de engranaje llamado HYREVZ™ que es producido con
las normas más exigentes para tener la mejor y máxima eﬁciencia. Incluye Barra, Cadena de 20” y Cople Rápido de 3/8”.

No. de Parte CS06630S
Postes de Electricidad
Aplicaciones (madera), Estructuras (madera),
Árboles, Ramas, etc.
Longitud de corte De 18” a de 20”
Peso (sin equipo de corte) 2.8 kg
Longitud 36 cm
Ancho 23 cm
Conexión 3/8” NPT macho

CARACTERÍSTICAS Refacciones
• Cuenta con el sistema Stanley Dual Spool Selector el cual permite 07616 Adaptador sprocket
cambiar de Barra de diferentes pulgadas, se ﬁja a sistemas de 04106 Engrane tracción
centro-abierto o centro-cerrado.
• Cuenta con varios atributos de seguridad como: bloqueo del gatillo 07613 Flecha tracción
acelerador, poco golpe de retroceso de la barra y la cadena y 07830 Juego empaques
protección para las manos. 07629 Sprocket
• La Cadena es aceitada automáticamente. 10535 Válvula paro

Accesorios
No. Parte Descripción Calibre Paso Punta
188SLBK095 Barra 18” .058” 0.325” Estrella
21LPX072X Cadena 18” .058” 0.325” ---
208SLGK095 Barra 20” .058” 0.325” Estrella
503305580 Cadena 20” .058” 0.325” ---
11892 Corona para modelo CS06630S
70504 Limatón Redondo 5/32” Paso 0.325” (Venta por docena)
57-002 Llave 16 mm x 13 mm Largo de Barril 2-3/4”

Pértiga Hidráulica

PÉRTIGA HIDRÁULICA
La línea de pértigas hidráulicas son construidas para el cuidado exigente y profesional de los árboles, gracias a su gran alcance y a una
fabricación bien equilibrada podrá trabajar en una posición muy cómoda.

PR41131
El modelo PR41 es un equipo usado a nivel mundial por contratistas de municipalidades, parques y jardines. Es usado para la poda,
limpieza, entre otras. Es ideal para camiones con canastilla ya que cuentan con el sistema hidráulico (CFE). Incluye Cople Rápido de
3/8”.

No. de Parte PR41131
Aplicaciones Poda de Árboles, Ramas, etc.
Capacidad de corte 2- 1⁄4” (5.7 cm)
Peso 5.2 kg
Longitud 213.4 cm
Ancho 15 cm
Conexión 3/8”

CARACTERÍSTICAS
• Diseño del cabezal ligero provee fácil manejo y evita fatiga
al operador.

• Máximo poder en ambos ciclos (abierto-cerrado) de la navaja
hace que el equipo sea rápido y seguro de utilizar.
• Cuenta con protección para las manos que aumenta
la seguridad del operador, por medio de la prevención
automática de la activación del equipo si este se cae o
desactivando el equipo si este es removido.
• Ajuste de la navaja externa provee mantenimiento rápido y
sencillo del equipo.
• Eﬁciencia de corte gracias a la mejorada geometría de la
navaja y del gancho.
• Tubo de Fibra de Vidrio la hace resistente y extiende la vida
útil del equipo.

Accesorios
58649 Navaja

Refacciones
28418 Base cilindro
36133 Flecha pértiga
08248 Seguro ﬂecha pértiga

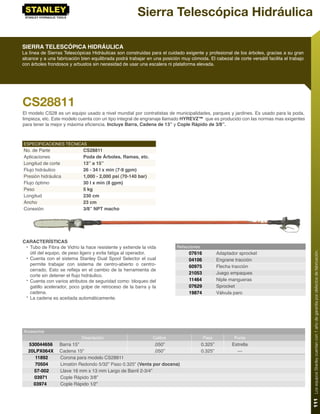

Sierra Telescópica Hidráulica

SIERRA TELESCÓPICA HIDRÁULICA
La línea de Sierras Telescópicas Hidráulicas son construidas para el cuidado exigente y profesional de los árboles, gracias a su gran
alcance y a una fabricación bien equilibrada podrá trabajar en una posición muy cómoda. El cabezal de corte versátil facilita el trabajo
con árboles frondosos y arbustos sin necesidad de usar una escalera ni plataforma elevada.

CS28811
El modelo CS28 es un equipo usado a nivel mundial por contratistas de municipalidades, parques y jardines. Es usado para la poda,
limpieza, etc. Este modelo cuenta con un tipo integral de engranaje llamado HYREVZ™ que es producido con las normas mas exigentes
para tener la mejor y máxima eficiencia. Incluye Barra, Cadena de 13” y Cople Rápido de 3/8”.

No. de Parte CS28811
Longitud de corte 13” a 15”
Peso 5 kg
Longitud 230 cm
Ancho 23 cm
Conexión 3/8” NPT macho

CARACTERÍSTICAS
• Tubo de Fibra de Vidrio la hace resistente y extiende la vida Refacciones
útil del equipo, de peso ligero y evita fatiga al operador. 07616 Adaptador sprocket

• Cuenta con el sistema Stanley Dual Spool Selector el cual 04106 Engrane tracción
permite trabajar con sistema de centro-abierto o centro- 60975 Flecha tracción
cerrado. Esto se refleja en el cambio de la herramienta de
corte sin detener el flujo hidráulico.
• Cuenta con varios atributos de seguridad como: bloqueo del 11464 Niple mangueras
gatillo acelerador, poco golpe de retroceso de la barra y la 07629 Sprocket
cadena. 19874 Válvula paro
• La cadena es aceitada automáticamente.

Accesorios
Descripción Calibre Paso Punta
530044656 Barra 15” .050” 0.325” Estrella
20LPX064X Cadena 15” .050” 0.325” ---
11892 Corona para modelo CS28811
70504 Limatón Redondo 5/32” Paso 0.325” (Venta por docena)
57-002 Llave 16 mm x 13 mm Largo de Barril 2-3/4”

Sierra Circular Telescópica Hidráulica

SIERRA CIRCULAR TELESCÓPICA HIDRÁULICA
Grandes herramientas para el podado de árboles y limpieza de arbustos. La sierra telescópica circular es el equipo ideal de poda y
limpieza profesional de árboles y jardines. Usada en todo el mundo por contratistas, municipalidades, jardineros, etc. De gran alcance
y ligeras facilitan el trabajo en árboles frondosos y arbustos sin necesidad de usar escaleras.

CR27891
La sierra circular CR27 es ideal para su uso con equipos de corrección, utilitarios, departamentos de parques y jardines y conservadores
de terrenos. El freno de la cuchilla reduce el tiempo de frenado a 2.5 - 5 segundos, en comparación a los 15 segundos o más de las
herramientas sin freno de cuchilla.
Ligera de peso, cuenta con una pértiga de fibra de carbono para un mejor manejo en espacios reducidos y su motor integrado para
servicios largos y confiables. Incluye Cople Rápido de 3/8”.

No. de Parte CR27891
Diámetro de disco 9”
Flujo Hidráulico 19-26 lpm (5-7 gpm)
Peso 4.4 kg
Longitud 200 cm
Ancho 23 cm
Conexión 3/8”

CARACTERÍSTICAS
• Tubo de Fibra de Vidrio la hace resistente y extiende la vida útil
del equipo, de peso ligero y evita fatiga al operador.
• Cabezal de disco angulada.
• Tuerca de seguridad para el disco.
• Freno de disco.
• Cuenta con el sistema Stanley Dual Spool Selector el cual
permite trabajar con sistema de centro-abierto o centro-cerrado.
Esto se refleja en el cambio de la herramienta de corte sin
detener el flujo hidráulico.

Accesorios
34356 Disco 9”, 24 dientes

Refacciones
00007 Balero flecha caja engranes
24842 Flecha caja engranes
29829 Kit sellos

Construccion

Más contenido relacionado

Similar a Construccion

Más de enefectopublicidad

Construccion
