2010 ics

ICS 3

Husqvarna Construction 23

Stanley 97

Motosierras a Gasolina para corte de 3
concreto

Sierras Hidráulicas para corte de concreto 23

Tecnología PowerGrit™ 10

Tecnología Force4™ 11

Cadenas Diamantadas 12

Accesorios 15

Aplicaciones 17

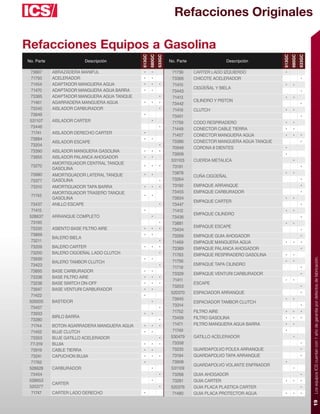

Refacciones originales 19

Motosierras a Gasolina para corte de Concreto

Los equipos ICS cuentan con 1 año de garantía por defectos de fabricación.
PODER Y PORTABILIDAD EN UNA SOLA Selección de Equipo
HERRAMIENTA
Las motosierras de concreto ICS® a gasolina son seguras, Diario Semanal Mensual Cuatrimestral
versátiles y sencillas de operar lo que las hace realmente valiosas
en cualquier lugar de trabajo. Cuentan con poderosos y confiables 613GC
motores a dos tiempos, caja de engranes sellada, filtro de aire
eficiente y sistema de ignición electrónico resistente al agua. 680GC
Sistema de encendido construido para perdurar en las condiciones
extremas del corte de concreto. Un sistema de corte húmedo
reduce el polvo y puede ser suministrado por una manguera de 633GC
jardín convencional. El sistema integrado WalkWalker® provee
un punto de apoyo para evitar la fatiga y extender la vida de la 853PRO
cadena. Con capacidad de corte de hasta 40 cm, las motosierras
de concreto a gasolina deben estar en el inventario de todo
constructor. 880F4

Eventual Semi-profesional Profesional
3

Motosierra para corte de Concreto
613GC
Corta el doble de profundidad que una sierra circular corriente.
Es una excelente motosierra de concreto de uso puntual. La 613GC tiene una excelente relación peso / potencia, con la suficiente
potencia para cortar directamente en muros o suelos de concreto. Esta sierra puede realizar cortes de 30 cm y cortar una abertura
cuadrada sin sobrecortes en material. Cuenta con un avanzado sistema de filtrado de aire diseñado para el corte en húmedo. Tanto para
tareas de remodelado, nueva construcción, reparaciones en construcción o demolición controlada, la 613GC es la sierra ideal para el
corte de una gran variedad de concreto y materiales de construcción.

ESPECIFICACIONES TÉCNICAS
No. de Parte 71995
Motor: 2 tiempos enfriado por aire
Desplazamiento: 80 cc
Potencia: 5.7 hp (4.2 kW)
Peso con barra y
10.5 kg
cadena:
Longitud de barra
12”
disponible:
Velocidad de operación 12,000 rpm
Velocidad de la cadena 25 m/s
Capacidad tanque de
0.88 l
gasolina:

Incluye: Bote 200 ml de aceite para motores de 2 tiempos,
1 par de tapones para los oídos, Llave bujía, Desarmador
plano, Tope pistón, Barra y Cadena de 12”.

Cadena Longitud barra
(No. Parte) (No. Parte)
Twinmax™ 29 eslabones (71400) 12” (71395)

VENTAJAS Y USOS
• Versátil y fácil de usar.
• Cortes profundos de hasta 35 cm.
• Esquinas cuadradas sin sobrecortes.
• Formas irregulares.
• De funcionamiento seguro, sin golpe de retroceso.
• Corte en húmedo, sin emisión de humo peligroso.

CARACTERÍSTICAS
• Cigüeñal con sellado especial y filtrado de aire.
• Utilice la 613GC con agua a presión estándar.
• Encendido electrónico especial resistente al agua.
• Tapa lateral de la rueda dentada y guardabarros para
una seguridad máxima.
• Arranque diseñado para entornos de corte de
hormigón.
• Posición fija WallWalker® con doble apoyo para un
corte estable en diferentes posiciones.
4


680GC
Diseño innovador.
La 680GC es la motosierra más confiable que ICS ha producido, esta cargada de innovaciones. Sus sistemas de carburación e ignición
están altamente refinados y trabajan juntos para asegurar un encendido confiable y sencillo a cualquier altitud. Flujo de aire mejorado
que mantiene el motor mucho mas frío que en versiones anteriores, extendiendo la vida útil del motor y elevando su desempeño.

No. de Parte 525348
Peso con barra y
9.5 kg
cadena:
Longitud de barra
12” - 14”
disponible:
Capacidad tanque de
0.88 l
gasolina:

plano, Tope pistón, Barra y Cadena de 12”.


VENTAJAS Y USOS
• Versátil y fácil de usar.
• Cortes profundos de hasta 35 cm.
• Formas irregulares.
• De funcionamiento seguro, sin golpe de retroceso.
• Corte en húmedo, sin emisión de humo peligroso.

CARACTERÍSTICAS
• Filtro de poliéster especialmente diseñado para el corte
húmedo.
• Piola más gruesa y un sistema de arranque mejorado
garantizan un encendido confiable.
• Su nuevo diseño incrementa el área de enfriamiento
en un 40%, esto reduce la temperatura de operación del
motor.
• El sistema de ignición SMART START, está sellado y
sincroniza electrónicamente la chispa de la bujía con la
aceleración del motor. En combinación con el flujo de
aire mejorado ayuda a reducir la temperatura del motor
en 40° C.
• Válvula de descompresión facilita el encendido.
• Gran variedad de cadenas de diamante TwinMAX™
para cortar concreto, piedra y mampostería.
• Tornillos de carburación mejorados, facilitan lograr la
mezcla exacta de combustible y aire.
• El diseño mejorado de las cámaras de succión de aire,
mantiene el flujo de aire constante y libre de lodo.
• El carburador proporciona un encendido libre de
problemas y garantiza máxima potencia del motor en
cualquier altitud.
5

633GC
Poder y delicadeza en un solo paquete.
La 633GC es la motosierra a gasolina más poderosa de la línea ICS®. Rediseñada para adaptarse a las más extremas demandas de
los usuarios profesionales, combina todas las ventajas de la Tecnología de Cadena de Diamante con el poder de un motor de 101 cc. La
633 .

518335 (Barra 14”)
No. de Parte
518369 (Barra 16”)
Peso con barra y
12.5 kg
cadena:
Longitud de barra
14” - 16”
disponible:
Capacidad tanque de
1l
gasolina:

plano, Tope pistón, Barra y Cadena (14” o 16”).


VENTAJAS Y USOS
• Cortes hasta 40 cm.

• Segura, sin golpe de retroceso.
• Corte en húmedo, sin emisión de polvos peligrosos.

CARACTERÍSTICAS
• Cigüeñal con sellado especial y ﬁltrado de aire.
• Encendido electrónico especial resistente al agua.
• Nuevo diseño de maneral de arranque de ballesta.
• Nueva función de canal que elimina problemas de
atasco del arranque.
• Mejor aislamiento contra vibraciones.
• Cárter más duradero.
6

Sierras Hidráulicas para corte de Concreto

PARA EL USUARIO PROFESIONAL
ICS ha desarrollado las sierras hidráulicas para corte de concreto
de alto rendimiento para el trabajador profesional. Se trata de Selección de Equipo
una serie de sierras profesionales capaces de soportar el uso
diario en los entornos de corte de concreto más exigentes. Con Diario Semanal Mensual Cuatrimestral
características avanzadas que incluyen el WalkWalker® para cortar
fácilmente, válvula de activación en el gatillo para suministrar agua 613GC
a petición del usuario, diseño modular para facilitar los servicios,
esta sierra esta diseñada para quien realiza cortes de concreto
periódicos. Capacidad para cortar pequeños huecos mecánicos y 680GC
cortes profundos.
633GC

853PRO

880F4

Eventual Semi-profesional Profesional
7

Sierra Hidráulica para corte de Concreto
853PRO
Alto desempeño para el usuario profesional
La 853PRO es una sierra hidráulica diseñada para el usuario profesional. Con mas caballos de fuerza y torque que las motosierras a
gasolina, tiene capacidad para realizar cortes con profundidad de 24” (61 cm), está lista para atravesar cualquier concreto, roca o trabajo
de albañilería. Incluye Unidad de poder 70462 y Juego de mangueras.

No. de Parte 514226
Torque: 95 in-lb
Potencia: 11 hp (8.2 kW)
Peso con barra y
12.4 kg
cadena (15”):
Longitud de barra
15”, 19” y 24”
disponible:
Velocidad de
5,700 rpm
operación:
Fuente hidráulica: 8 gpm, 2,500 psi
Suministro de agua: 20 psi mínimo
Nivel de sonido: 88 dB @ 3 ft (1 m)
8 m / seg2 (maneral
Nivel de vibraciones:
delantero)
Dimensiones* (Largo x
58.5 cm x 26.5 cm x 24 cm
Alto x Ancho):
Unidad de poder 70462
Incluye: Unidad de poder, juego de mangueras, barra y
cadena de 15”.

Cadena (No. Parte) Barra (No. Parte)
TwinPRO™ 32 eslabones (74723) 15” (72176)

VENTAJAS Y USOS
• Rápida, eficaz y versátil.

• Abre huecos mecánicos rápida y perfectamente.
• Cortes finos y rectos de hasta 61 cm de profundidad.
• Esquinas cuadradas perfectas.
• Segura, fiable y fácil de manejar.
• El sistema de tensado de la cadena está garantizado
durante toda la vida útil de la sierra.
• Bajo costo de mantenimiento.

CARACTERÍSTICAS
• El bloqueo de seguridad impide arranques
accidentales.
• La válvula de agua automática con gatillo hidráulico
proporciona agua a voluntad.
• El sistema integrado de palanca WallWalker® facilita
el corte.
• Diseño modular de fácil mantenimiento.
• Empuñadura posterior ergonómica que permite
múltiples posiciones de la mano.
• Acabado industrial de altas prestaciones con cuerpo de
aluminio fundido para mayor durabilidad.
8

* Dimensiones sin equipo de corte.

Sierra Hidráulica para corte de Concreto
880F4
Una Sierra excepcional con una actitud rebelde.
El nuevo sistema de corte 880F4 ofrece fuerza superior con la tecnología FORCE4™ en un empaque que cumple con los más altos
estándares de la industria en diseño y ergonomía. Construida para el corte más complicado, en una presentación potente y elegante,
está diseñada para el trabajo más duro que una motosierra ICS® jamás haya hecho. Incluye Unidad de poder 70462 y Juego de
mangueras.

No. de Parte 533200
Torque: 122 in-lb
Peso con barra y
12.4 kg
cadena (15”):
Longitud de barra
15” (38 cm)
disponible:
Velocidad de
6,100 rpm
operación:
Fuente hidráulica: 8 gpm, 2,500 psi
Suministro de agua: 20 psi mínimo
Nivel de sonido: 88 dB @ 3 ft (1 m)
4 m / seg2 (maneral
Nivel de vibraciones:
delantero)
Dimensiones* (Largo x
58.5 cm x 26.5 cm x 24 cm
Alto x Ancho):
Unidad de poder 70462
Incluye: Unidad de poder, juego de mangueras, barra y
cadena de 15”.

Cadena (No. Parte) Barra (No. Parte)
ProFORCE (525342) Force4™ 15” (523080)

* Dimensiones sin equipo de corte.

9

Tecnología PowerGrit™

Tecnología
PowerGrit™
Cortar tubería nunca volverá a ser
igual.
La cadena utilitaria PowerGrit™ es un nuevo
producto de corte revolucionario diseñado para
cambiar la manera en que se realiza el trabajo. Desde
tubería de acero a tubería plástica, PowerGrit™ le
brinda un trabajo más rápido, fácil y seguro que
otros métodos de corte. Utilizando un recubrimiento
soldado de diamantes de diseño patentado, en
combinación con una cadena extremadamente
durable, la tecnología PowerGrit™ brinda acceso
mejorado al área de corte con mucho menos
excavación. El acceso por un solo punto reduce el
tiempo de excavación, el esfuerzo del operador y el
tiempo para realizar el trabajo.

Beneficios:
• Un solo punto de acceso
para realizar el corte.
• Reduce la excavación.
• Reduce tiempo de
trabajo.
• Reduce el esfuerzo.
• Mayor control de corte.
• Mejora la seguridad del
operador.

Materiales:
• Tubería de acero.
• Tubería de hierro.
• Tubería de PVC.
• Tubería de PEAD.

Abrazadera para tubería.
Además del ahorro en el tiempo que brinda la tecnología PowerGrit™, la abrazadera para tubería
desarrollada para el corte en tuberías subterráneas brinda un nivel de seguridad, exactitud y facilidad de
uso completamente nuevos. Con un simple adaptador puede montar esta abrazadera y dramáticamente
reducir el esfuerzo de maniobrar la sierra utilizando una plataforma de corte sólida y estable que
además provee más seguridad al operador y precisión en el corte.

* Para su uso con los accesorios Force4™.
10

Tecnología FORCE4™

FORCE4™ ofrece 1.5
veces más resistencia a
la tensión que una cadena
estándar.

Tecnología FORCE4™ Cadena
Force4™

Una nueva fuerza en corte de concreto. Estándar
La nueva revolución en las cadenas de diamante: la tecnología FORCE4™. Diseñada para ser utilizada
únicamente con el sistema FORCE4™, es la cadena de diamante más fuerte y duradera jamás creada.

Compare el tamaño de
la cadena convencional
contra la FORCE4™.

Diseño de eslabón
mejorado para la perfecta
combinación de peso y
50% más de resistencia a
fuerza.
la tensión para reducir el
rompimiento de la cadena.

El nuevo diseño del La profundidad de los eslabones Los orificios mejoran la distribución El sistema de O-Ring SealPro® y
remache genera menor sobre la barra permiten cortes más del agua, lo cual permite una su nuevo diseño de amortiguación

tensión. rectos. mejor lubricación entre la barra y generan un desempeño de corte
la cadena. más suave maximizando la vida de
la cadena.

Componentes FORCE4™
Sprocket FORCE4™ Barra FORCE4™
El diseño del aro distribuye la carga Canales de agua internos cortados
para una mayor durabilidad. con láser mantienen la punta de la
No. de Parte barra y el sprocket lubricados.
523080

No. de Parte
525495

El acero de herramientas garantiza Las ranuras profundas estabilizan
una fuerza excepcional, mayor vida la carcaza de la Force4™,
útil y resistencia a la abrasión. garantizando cortes rectos y
limpios.
11

Cadenas Diamantadas

Cadenas Diamantadas
TECNOLOGÍA DE CADENA DIAMANTADA
La tecnología de cadena diamantada patentada es una revolución en el corte de concreto. Los segmentos de diamante
incorporados con láser al chasis de acero atraviesan concreto y otros materiales, eliminando el golpe de retroceso y el daño que
los métodos percusivos pueden causar. Esta notable propiedad permite a las motosierras y sierras ICS® realizar cortes de hasta
61 cm de profundidad dentro del más duro concreto o realizar esquinas perfectamente cuadradas sin sobrecortes. El diseño
SealPro® reduce el desgaste y extiende la vida de la cadena. Disponibles en una variedad de configuraciones para aplicaciones
específicas, siempre hay una cadena diamantada ICS lista para cualquier reto de corte. Como los inventores de la tecnología de
cadena diamantada, ICS está comprometido en realizar mejoras constantes para asegurar la calidad y versatilidad en el corte de
concreto.

Rendimiento Definición
La vida útil de la cadena se mide en m2 y puede variar ampliamente, Para determinar el rendimiento, el metro cuadrado se
dependiendo ampliamente del tipo de cadena y de las variables define como la profundidad del corte multiplicado por
relacionadas a las condiciones de trabajo. Dependiendo del tipo que se lo largo del corte.
haya seleccionado, la cadena ICS adecuada trabajando en condiciones
1m
óptimas por un operador calificado debe de ofrecer el rendimiento que se
muestra en la siguiente tabla:

2m 1m+2m+1m+2m=6m
20 cm x 6 m = 1.2 m2

20 cm

Motosierras a gasolina

Tipo de cadena 0 m2 1.55 m2 3.10 m2 4.65 m2 6.19 m2 7.74 m2

Series MAX™

Sierras Hidráulicas

Tipo de cadena 0 m2 1.55 m2 3.10 m2 4.65 m2 6.19 m2 7.74 m2
Series PRO™ /
FORCE4™
12

Vida útil de cadena diamantada

Vida útil de la cadena de diamante.
ECONTRANDO LA CADENA IDEAL PARA EL Hay muchas variables involucradas en determinar
TRABAJO la vida útil de la cadena
Comprender las diversas variables que determinan el rendimiento,
nos puede ayudar a escoger la cadena ICS que mejor se adapte
a las condiciones de operación. Este conocimiento es clave para Factores que afectan la vida útil de la
hacer esta tecnología una herramienta rentable.
Menor vida Mayor vida
Existen diversos factores que pueden afectar la vida útil de la
cadena, por eso es importante escoger la cadena que se adapte DUREZA DEL AGREGADO
mejor al tipo de trabajo que se va a realizar.
Granito Piedra
REFUERZO DE ACERO

Abundante Ligero
EXPERIENCIA DEL OPERADOR

Principiante Experto

TIEMPO DE SECADO
Fresco Curado

DIRECCIÓN DEL CORTE

Horizontal Vertical

La cadena debe de ser la apropiada para el trabajo para asegurar un rendimiento óptimo.

Selección de la Cadena de diamante
Abrasivo Suave / Piedra Concreto / Refuerzo Concreto / Refuerzo
Ladrillo ligero abundante

TwinMAX™
Series MAX

TwinMAX™ Plus
TwinMAX™ Abrasive
Series FORCE4™

ProFORCE™
Series PRO

TwinPRO™
SoftPRO™
PremiumPRO™
13

Cadena Diamantada

Cadena diamantada FORCE4™
De la empresa que ha revolucionado las sierras de concreto viene la revolución en cadenas de diamante: FORCE4™. Diseñada para
ser la cadena de diamante más fuerte y duradera que jamás haya sido creada, las cadenas ProFORCE™ brindan un desempeño sin
comparación en aplicaciones de corte profesionales.

ProFORCE™
Cadena de diamante resistente para uso general que sobresale en los trabajos de corte más comunes.

Series de cadena diamantada PRO Series TwinMAX™
Desarrolladas con los más altos estándares, las cadenas de la Diseñadas para ser utilizadas con todas las motosierras de concreto
serie PRO son la elección para los cortadores serios. Diseñadas ICS® a gasolina, estas cadenas ofrecen la mejor combinación
para realizar cortes más rápidos y para una más larga duración, las de versatilidad y asequibilidad. Nombradas así debido al diseño
series PRO incluyen el revolucionario sistema de corte PRK™, un patentado de doble tope, las cadenas TwinMAX™ combinan cortes
gran paso adelante en la velocidad de corte. suaves con una fácil instalación.

PremiumPRO™ TwinMAX™
Diseñada específicamente para aplicaciones que involucren Una buena cadena de uso general que puede manejar 80% de los
agregado duro o acero, esta cadena ofrece una larga vida y la trabajos de corte, esta cadena diamantada esta diseñada para ser
mejor valía. asequible y amigable con el usuario.

TwinPRO™ TwinMAX™ PLUS
Una gran cadena de uso general que ofrece la misma instalación Construida para trabajar con los materiales más duros y con más
sencilla que la serie TwinMAX™, pero mejorada para aplicaciones acero, es una cadena de larga duración de uso general.
profesionales.

TwinMAX™ ABRASIVE
SoftPRO™ Con una concentración especial de diamantes y un cuerpo más
Cadena de corte rápido, económica para uso diario en materiales no duro hacen esta cadena perfecta para cortar a través de materiales
abrasivos tales como algunos tipos de piedra natural. altamente abrasivos como ladrillo y piedra de arcilla.
14

Accesorios para Sierra Hidráulica Para uso con Sprocket
525495 FORCE4™

853PRO
Barras Cadenas

880F4
No. Parte Descripción No. Parte Descripción
525342 15” PROFORCE • •
523080 BARRA 15” FORCE4™
537764 15” POWERGRIT • •

Accesorios para Sierra Hidráulica Para uso con Sprocket
71105
853PRO

Barras Cadenas
880F4

74717 15” PREMIUM PRO • •
72176 BARRA 15”
74724 15” TWINPRO • •
72177 BARRA 19”
74724 19” TWINPRO • •
70646 BARRA 24”
70679 24” TWINPRO • •
15

Accesorios para Motosierras a Gasolina
Barras Cadenas

613GC

680GC

633GC

71400 12” TWINMAX • •

71395 BARRA 12” 71704 12” TWINMAX PLUS • •
71554 12” TWINMAX ABRASIVE • •
71486 14” TWINMAX •
73600 BARRA 14” 71705 14” TWINMAX PLUS •
71610 14” TWINMAX ABRASIVE •
71607 16” TWINMAX •
71600 BARRA 16” 71706 16” TWINMAX PLUS •
71611 16” TWINMAX ABRASIVE •

Accesorios Equipos a Gasolina
No. Parte Descripción
70249 KIT PUNTA BARRA 14 DIENTES 613GC, 680GC, 633GC
72256 KIT REPARACION CADENA ICS 2 ESLABONES C1 SEGMENTO DIAMANTE
72259 KIT REPARACION CADENA ICS 5 ESLABONES
16

Aplicaciones

Aplicaciones
Pequeñas Aberturas
ICS vs. Taladro y rotomartillo
No todas las pequeñas aberturas tienen que ser redondas. El tiempo ahorrado al realizar un orificio cuadrado puede reducir los costos.
Un pequeño orificio puede ser realizado con una motosierra de concreto ICS en menos de 5 minutos.

MÉTODO ICS
MÉTODO TALADRO CIRCULAR MÉTODO ROTOMARTILLO

1. Realizar un orificio para montar el
taladro - 3 minutos. 1. Taladrar los orificios iniciales en los
4 lados del círculo - 8 minutos.

1. Marcar el corte de abertura en los 4
lados - 2 minutos.

2. Montar la base del taladro -
5 minutos. 2. Continuar realizando orificios
alrededor de la circunferencia del
círculo, tan cerca como sea posible -
28 minutos.

2. Se realiza el corte en cada uno de
los lados. Iniciando desde el centro y 3. Acoplar y asegurar el taladro -

cortando hacía las esquinas - 1 minuto.
3 minutos.

3. Utilizar un rotomartillo para retirar el
centro - 32 minutos.

4. Realizar el orificio - 12 minutos.

3. Utilizar un rotomartillo con punta
biselada para limpiar el agujero - 37
El resultado: Una pequeña abertura,
minutos.
con esquinas perfectas y sin 5. Retirar el taladro y su base - NOTA: Como puede verse en la fotografía,
sobrecortes. 15 minutos. el uso de herramientas de repercusión
pueden romper las aberturas.

Tiempo transcurrido: 5 minutos. Tiempo transcurrido: 36 minutos. Tiempo transcurrido: 105 minutos.
17

Aplicaciones

ABERTURAS MECÁNICAS VENTANAS DE SALIDA INSTALACIONES
Aberturas mecánicas tan pequeñas La tecnología de Cadena Diamantada ELÉCTRICAS
cómo 60 cm x 60 cm pueden realizarse permite realizar remodelaciones Con una sierra de concreto ICS®, se
en menos de 20 minutos con las sierras y fácilmente agregar ventanas en pueden realizar instalaciones eléctricas
para concreto ICS®. remodelaciones estructurales. Gracias en minutos sin pérdida de tiempo
Hasta los nuevos operadores pueden a que no hay sobrecortes, las ﬁltraciones adicional o montaje de stands. Además,
obtener excelentes resultados con de agua alrededor de la ventana se ven las canaletas pueden ser agregadas con
mínima experiencia. Nota: una estructura sustancialmente reducidas. la misma herramienta a la instalación
puede llegar a pesar hasta 2,371 kg/m2. Se
desde la tubería y los conductos. Nota:
debe poner especial cuidado en la secuencia
Una motosierra ICS con barras cortas y
de corte para realizar cortes de aberturas
ligeras son más fáciles de usar cuando se
grandes.
realicen pequeñas aberturas.

1. Después de dibujar la abertura, se apunta 1. Se dibuja y se apunta el corte a la abertura 1. Cuidadosamente dibujar la caja eléctrica a
el corte a 1” de profundidad - 4 minutos. completamente a 1” de profundidad - 6 instalar - 1 minuto.
minutos.

2. Se realiza el corte de todos los lados, 2. Realizar el corte inferior primero para 2. Cuidadosamente apuntar el corte a toda
empezando por el corte inferior - 10 minutos. evitar daños en la barra durante el corte. Se la abertura, trabajando lentamente en las
inserta la sierra en el corte y se corta hacia esquinas. Utilizar un nivelador pequeño en
las esquinas de cada lado - 12 minutos. los cortes horizontales - 2 minutos.

3. Cuidadosamente se termina cada 3. Se utilizan cuñas en la base del corte 3. Introducir la sierra en el centro de cada
esquina. para mantener el centro en su lugar y evitar corte evitando las esquinas cuando se
el rompimiento mientras se corta el extremo empuje la motosierra hacia dentro. Después
superior - 12 minutos.. lentamente llevar la sierra hacia las esquinas
- 2 minutos.

TIEMPO TOTAL: 14 MINUTOS TIEMPO TOTAL: 30 MINUTOS TIEMPO TOTAL: 5 MINUTOS
18

Refacciones Originales

Refacciones Equipos a Gasolina

613GC
680GC
633GC

613GC
680GC
633GC

73867 ABRAZADERA MANIFUL • • 71736 CARTER LADO IZQUIERDO •
71750 ACELERADOR • • 73366 CHICOTE ACELERADOR •
71454 ADAPTADOR MANGUERA AGUA • • • 71410 • •
CIGÜEÑAL Y BIELA
71470 ADAPTADOR MANGUERA AGUA BARRA • • 73443 •
73385 ADAPTADOR MANGUERA AGUA TANQUE • 71413 • •
71461 AGARRADERA MANGUERA AGUA • • • CILINDRO Y PISTON
73442 •
73345 AISLADOR CARBURADOR • 71419 CLUTCH • •
73949 • 73451 •
531107 AISLADOR CARTER • 71759 CODO RESPIRADERO • •
73446 • 71449 CONECTOR CABLE TIERRA • •
71741 AISLADOR DERECHO CARTER •
71457 CONECTOR MANGUERA AGUA • • •
73884 • •
AISLADOR ESCAPE 73386 CONECTOR MANGUERA AGUA TANQUE •
73204 •
70949 CORONA 8 DIENTES •
73390 AISLADOR MANGUERA GASOLINA • • •
73909 •
73955 AISLADOR PALANCA AHOGADOR • •
531103 CUERDA METALICA •
AMORTIGUADOR CENTRAL TANQUE
73270 • • • 73191 •
GASOLINA
73980 AMORTIGUADOR LATERAL TANQUE • • 73878 • •
CUÑA CIGÜEÑAL
73377 GASOLINA • 73264 •
73310 AMORTIGUADOR TAPA BARRA • • • 73192 EMPAQUE ARRANQUE •
AMORTIGUADOR TRASERO TANQUE 73455 EMPAQUE CARBURADOR •
71745 • •
GASOLINA 73934 • •
EMPAQUE CARTER
73437 ANILLO ESCAPE • 73447 •
71415 • 71412 • •
EMPAQUE CILINDRO
528637 ARRANQUE COMPLETO • 73436 •
73195 • 73881 • •
73335 ASIENTO BASE FILTRO AIRE • • • EMPAQUE ESCAPE
73434 •
73869 • • 73269 EMPAQUE GUIA AHOGADOR •
BALERO BIELA
73211 • 71469 EMPAQUE MANGUERA AGUA • • •
73209 BALERO CARTER • • • 73389 EMPAQUE PALANCA AHOGADOR •
73200 BALERO CIGÜEÑAL LADO CLUTCH • 71763 EMPAQUE RESPIRADERO GASOLINA • •
73939 • •

BALERO TAMBOR CLUTCH 71756 • •
73423 • EMPAQUE TAPA CILINDRO
71719 •
73895 BASE CARBURADOR • •
73329 EMPAQUE VENTURI CARBURADOR •
73338 BASE FILTRO AIRE • • •
71411 • •
73238 BASE SWITCH ON-OFF • • • ESCAPE
73203 •
73947 BASE VENTURI CARBURADOR • •
520370 ESPACIADOR ARRANQUE •
71422 •
73945 • •
509205 BASTIDOR • ESPACIADOR TAMBOR CLUTCH
73314 •
73457 •
73933 • • 71752 FILTRO AIRE • • •
BIRLO BARRA 73459 FILTRO GASOLINA • • •
73280 •
71744 BOTON AGARRADERA MANGUERA AGUA • • • 71471 FILTRO MANGUERA AGUA BARRA • •
71452 BUJE CLUTCH • • 71749 •
73353 BUJE GATILLO ACELERADOR • 530479 GATILLO ACELERADOR •
77-319 BUJIA • • • 73358 •
73919 CABLE TIERRA • • 73235 GUARDAPOLVO POLEA ARRANQUE •
73241 CAPUCHON BUJIA • • • 73194 GUARDAPOLVO TAPA ARRANQUE •
71762 • 73908 •
GUARDAPOLVO VOLANTE ENFRIADOR
528628 CARBURADOR • 531109 •
73454 • 73268 GUIA AHOGADOR •
528653 • 73281 GUIA CARTER • • •
CARTER
520377 • 520376 GUIA PLACA PLASTICA CARTER •
71747 CARTER LADO DERECHO • 71480 GUIA PLACA PROTECTOR AGUA • • •
19


613GC
680GC
633GC

613GC
680GC
633GC

73369 JUEGO ACELERADOR • 71533 PLACA TAPA BARRA • •
70963 JUEGO AGARRADERA MANGUERA • 73913 •
71734 • • 528661 POLEA ARRANQUE •
JUEGO EMPAQUES
73435 • 73193 •
509708 JUEGO ESCARPIO • 73336 PREFILTRO AIRE • • •
73996 • • 71534 PROTECTOR AGUA • • •
JUEGO REPARACION CARBURADOR
73460 • 71462 • •
PROTECTOR CADENA
73333 JUEGO ROTACION MANGUERA • 71441 •
73935 JUEGO TENSOR CADENA • • • 73950 •
71439 JUEGO TORNILLOS TAPA BARRA • 528657 PROTECTOR CARTER •
71458 LLAVE AGUA • • • 73398 •
71481 MALLA ESCAPE • • 73452 PROTECTOR CLUTCH •
71455 MANGUERA AGUA • • • 73899 • •
PROTECTOR ESPREAS
71459 MANGUERA AGUA BARRA • • 73341 •
73384 MANGUERA AGUA TANQUE • 73972 • •
PROTECTOR INFERIOR RESIDUOS
505382 MANGUERA COMPENSADOR GASOLINA • • 73311 •
73375 MANGUERA GASOLINA • • • 71464 PROTECTOR MANGUERA AGUA • • •
73898 MANGUERA PULSACIONES • • 73315 PROTECTOR MEDIO RESIDUOS •
71777 MANGUERA RESPIRADERO • • 73948 • •
PROTECTOR SUPERIOR RESIDUOS
73868 • • 73316 •
MANIFUL CARBURADOR
73344 • 71766 PROTECTOR TANQUE GASOLINA • •
505514 • 73917 • •
RESORTE CAPUCHON BUJIA
530208 MANIJA ARRANQUE • 73242 •
520369 • 73943 • •
RESORTE CLUTCH
73920 • 73317 •
528639 MODULO ENCENDIDO • 73355 RESORTE GATILLO ACELERADOR •
73196 • 73888 RESORTE MANGUERA PULSACIONES • •
73287 O RING AISLADOR CARTER • 73988 • •
RESORTE SEGURO GATILLO ACELERADOR
73331 O RING BASE FILTRO AIRE • • • 73360 •
71588 O RING FILTRO GASOLINA • • 71761 RESPIRADERO GASOLINA • •
71468 O RING MANGUERA AGUA • • • 73289 RETEN BALERO CIGÜEÑAL LADO CLUTCH • • •
71472 O RING MANGUERA AGUA BARRA • • 73877 • •
RETEN BALERO CIGÜEÑAL LADO VOLANTE
O RING MANGUERA COMPENSADOR 73201 •

71472 • •
GASOLINA 73931 RETEN CARTER LADO CLUTCH • •
73448 O RING TANQUE AGUA • • 73285 RONDANA AISLADOR CARTER • • •
73448 O RING TAPA AGUA • RONDANA AMORTIGUADOR TANQUE
73897 • •
73322 O RING TAPA FILTRO AIRE • GASOLINA
73448 O RING TAPON GASOLINA • • • 73897 RONDANA BASTIDOR •
71760 O RING VALVULA RESPIRADERO • • 73327 RONDANA CARBURADOR •
73928 • 73897 RONDANA CARTER • • •
530469 PALANCA AHOGADOR • 73250 RONDANA CILINDRO •
73213 • 73941 • •
RONDANA CLUTCH
73357 PERNO GATILLO ACELERADOR • 504568 •
73208 PERNO PISTON • 530367 RONDANA CUERDA METALICA •
71532 • • 73327 RONDANA ESCAPE • •
PICO ESCARPIO
504387 • 73897 RONDANA FIJA CARBURADOR • • •
73904 • • 73354 RONDANA GATILLO ACELERADOR •
PIOLA ARRANQUE
73188 • 73285 • •
RONDANA MODULO
71738 PLACA BARRA • • 73897 •
71451 PLACA CUERDA METALICA • • 520378 RONDANA PICO ESCARPIO •
520375 PLACA PLASTICA CARTER • 73231 RONDANA PIOLA ARRANQUE •
71531 PLACA PROTECTOR AGUA • • • 520374 RONDANA PLACA PLASTICA CARTER •
73957 PLACA SEPARADOR BARRA • • 73951 RONDANA PLACA PROTECTOR AGUA • • •
71740 PLACA TAPA ACEITADOR • • 73951 RONDANA PLACA TAPA BARRA • •
20


613GC
680GC
633GC

613GC
680GC
633GC

73905 • • 73356 TOPE GATILLO ACELERADOR •
RONDANA POLEA ARRANQUE
73233 • 73940 • •
TORNILLO AISLADOR CARTER
73396 RONDANA PROTECTOR CARTER • 73288 •
73897 RONDANA PROTECTOR MALLA • • 73885 • •
TORNILLO AISLADOR ESCAPE
71456 RONDANA SALIDA AGUA • • • 73255 •
73890 RONDANA SEGURIDAD MODULO • • TORNILLO AMORTIGUADOR LATERAL
73275 •
RONDANA SEGURIDAD VOLANTE TANQUE
73912 • •
ENFRIADOR TORNILLO AMORTIGUADOR TANQUE
73982 • •
532026 RONDANA TAPA ARRANQUE • GASOLINA
73897 RONDANA TAPA FILTRO AIRE • • 73866 •
TORNILLO BASE CARBURADOR
73391 RONDANA TORNILLO CARTER • 73230 •
73285 RONDANA VENTURI • 73337 TORNILLO BASE FILTRO AIRE • • •
73911 • • 73901 TORNILLO BASE MANIFUL • •
RONDANA VOLANTE ENFRIADOR 73983 • •
73245 • TORNILLO BASTIDOR
71453 SALIDA AGUA • • • 73349 •
71465 SEGURO ADAPTADOR MANGUERA AGUA • • • 73286 TORNILLO CARTER •
73927 SEGURO AHOGADOR • • 73874 • •
TORNILLO CILINDRO
73987 • 73251 •
532028 SEGURO GATILLO ACELERADOR • 73379 TORNILLO DERECHO PROTECTOR CARTER • •
73359 • 73866 TORNILLO EMPAQUE ESCAPE • •
73259 SEGURO PERNO PISTON • 73883 • •
TORNILLO ESCAPE
71447 • • 520712 •
SEPARADOR BARRA 73902 • •
73309 • TORNILLO FIJA CARBURADOR
73225 SEPARADOR BARRA CARTER • 73326 •
73456 SEPARADOR CARBURADOR • TORNILLO GUARDAPOLVO POLEA
73236 •
73387 SOPORTE CARBURADOR • ARRANQUE
71758 • • 73275 TORNILLO INFERIOR CARTER •
SOPORTE FILTRO AIRE TORNILLO IZQUIERDO PROTECTOR
73330 • 73397 • •
CARTER
73237 SWITCH ON-OFF • • •
73379 TORNILLO JUEGO ACELERADOR •
71520 • •
TAMBOR CLUTCH 73278 TORNILLO LATERAL CARTER •
70948 •
71482 TORNILLO MALLA ESCAPE • •
71421 •
71463 TORNILLO MANGUERA AGUA • • •
528655 TANQUE GASOLINA •

73278 TORNILLO MANIFUL •
521003 •
73368 TORNILLO MANIJA ACELERADOR •
504388 TAPA AGUA •
73914 • •
71420 • TORNILLO MODULO
520371 •
528659 TAPA BARRA •
505469 TORNILLO PICO ESCARPIO • • •
73449 •
73284 TORNILLO PLACA BARRA • • •
71440 TAPA BARRA CON PROTECTOR AGUA •
73910 •
71743 TAPA BARRA SOLA • • TORNILLO PLACA CUERDA METALICA
505380 •
71754 • •
TAPA CILINDRO 73349 TORNILLO PLACA PLASTICA CARTER •
71722 •
71479 TORNILLO PLACA PROTECTOR AGUA • • •
71753 • •
TAPA FILTRO AIRE 507355 TORNILLO PLACA TAPA BARRA • •
71721 •
73907 • •
73975 • TORNILLO POLEA ARRANQUE
TAPA GATILLO ACELERADOR 73234 •
531105 •
73397 TORNILLO PROTECTOR CARTER •
73228 TAPA MANIJA ARRANQUE •
71487 • •
508853 TAPA POLEA ARRANQUE • TORNILLO SEPARADOR BARRA
73284 •
73923 TAPA TANQUE AGUA • •
73930 TORNILLO SUPERIOR CARTER • •
73229 TAPON ACEITE ARRANQUE •
520379 TORNILLO TANQUE GASOLINA •
504389 TAPON CARTER •
73866 • •
71739 • • TORNILLO TAPA ARRANQUE
TAPON GASOLINA 73230 •
530471 •
73313 TAPON TAPA BARRA •
21


613GC
680GC
633GC

613GC
680GC
633GC

71771 • • 73891 • •
TORNILLO TAPA CILINDRO TUERCA VOLANTE ENFRIADOR
73230 • 73246 •
73992 • • 509163 • •
TORNILLO TAPA FILTRO AIRE UÑA ARRANQUE
73320 • 520372 •
73976 TORNILLO TAPA GATILLO ACELERADOR • • 71642 VALVULA DESCOMPRESION • •
73254 TORNILLO TUBO ESCAPE • 73376 VALVULA RESPIRADERO •
73340 TORNILLO VENTURI • 71748 VALVULA RESPIRADERO COMPLETA • •
71467 TUBO CONECTOR AGUA • • • 71751 VALVULA RESPIRADERO SOLA • •
73253 TUBO ESCAPE • 71735 • •
VENTURI CARBURADOR
73958 TUERCA AISLADOR ESCAPE • • 73328 •
73256 TUERCA BARRA • 505399 •
73367 TUERCA PLACA TAPA BARRA • • • 528651 VOLANTE ENFRIADOR •
73239 TUERCA SWITCH ON-OFF • • • 520373 •
73936 TUERCA TENSOR CADENA • •

Refacciones Sierras Hidráulicas
853PRO

853PRO
880F4

880F4
512592 AISLADOR CUERPO MOTOSIERRA • • 70637 •
MANIJA ACELERADOR
71153 BASTIDOR • • 528556 •
72349 BIRLO BARRA • • 70635 •
MOTOR HIDRAULICO
71916 CONECTOR HEMBRA MANGUERA • • 528557 •
71917 CONECTOR MACHO MANGUERA • • 70641 PICO ESCARPIO • •

72345 CONECTOR MANGUERA AGUA • • 72388 •
PROTECTOR GATILLO ACELERADOR
70687 • 528554 •
CUERPO MOTOSIERRA
528562 • PROTECTOR GATILLO ACELERADOR CON
70630 •
70992 • NIVEL
EMPAQUE SPROCKET 72408 PROTECTOR PLASTICO AGUA • •
528563 •
70618 • 70640 RESORTE PICO ESCARPIO • •
GUIA SPROCKET 72346 SALIDA AGUA • •
528561 •
506026 JUEGO ACELERADOR • • 70627 SEPARADOR BARRA • •
70632 • 70628 SEPARADOR TAPA BARRA • •
JUEGO CONECTORES 71105 •
532400 • SPROCKET
70621 • 525495 •
JUEGO EMPAQUES FLECHA MOTOR 70638 •
528594 • TAPA BARRA
71398 JUEGO EMPAQUES FLECHA MOTOR CON • 528564 •
528592 SELLO • 72344 TORNILLO VALVULA HIDRAULICA • •
72296 JUEGO EMPAQUES VALVULA HIDRAULICA • • 70639 TUERCA BARRA • •
70636 JUEGO TENSOR CADENA • • 72342 TUERCA MOTOR HIDRAULICO • •
507407 JUEGO TORNILLOS MANIJA ACELERADOR • • 70634 •
VALVULA HIDRAULICA
70629 JUEGO MANGUERAS CONECTORAS • • 528553 •
22

2010 ics

Más contenido relacionado

La actualidad más candente

Similar a 2010 ics

Más de enefectopublicidad

2010 ics
