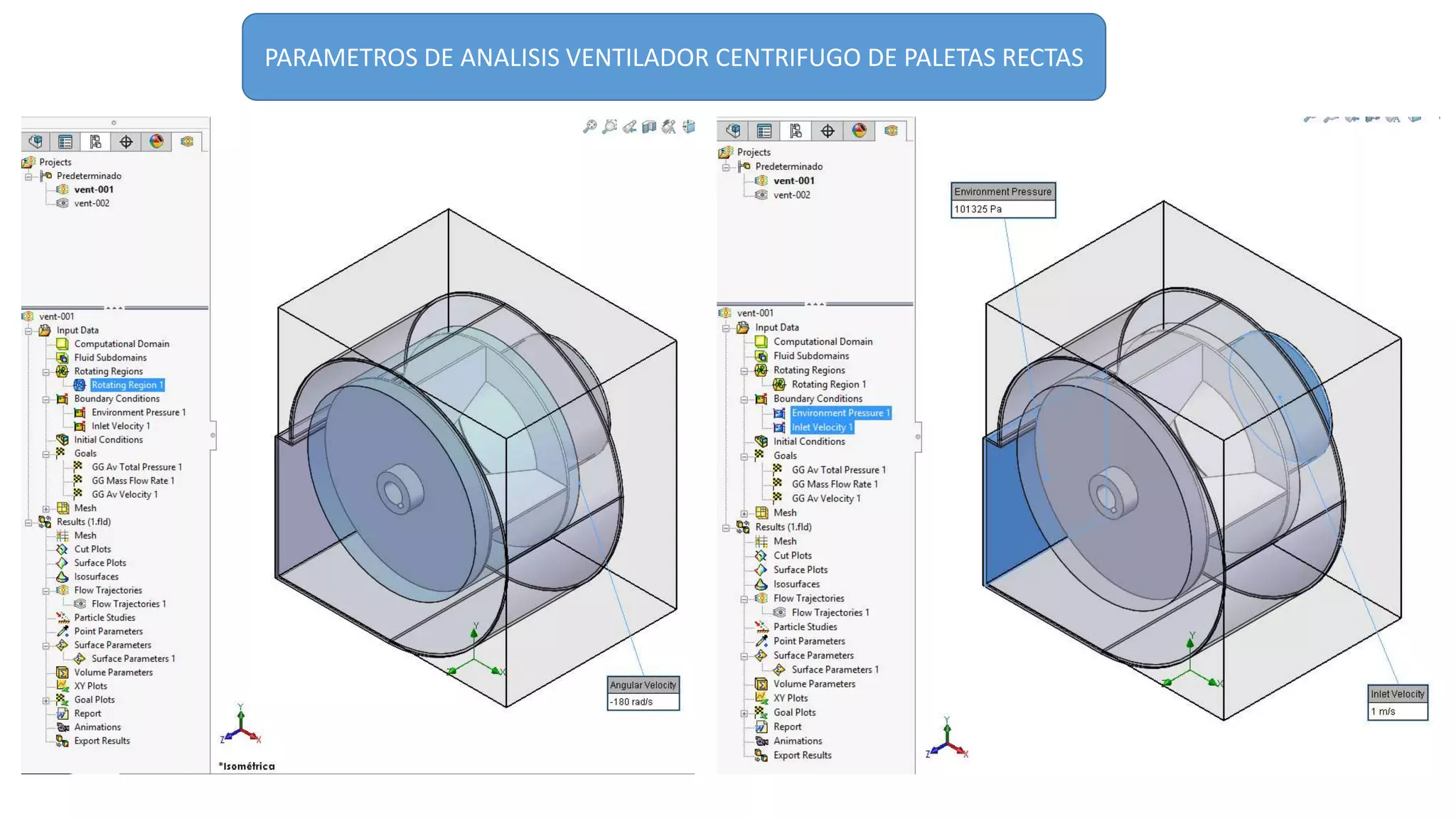

1. PARAMETROS DE ANALISIS VENTILADOR CENTRIFUGO DE PALETAS RECTAS

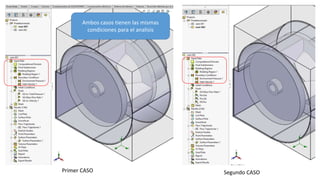

2. Primer CASO Segundo CASO
Ambos casos tienen las mismas
condiciones para el analisis

3. Primer CASO Segundo CASO
Para cada caso se considera
diferente objetivo de estudio. SE
ENTIENE QUE NO DEBE INFLUIR EN
EL ANALISIS

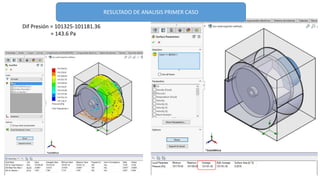

4. Dif Presión = 101325-101181.36
= 143.6 Pa
RESULTADO DE ANALISIS PRIMER CASO

6. CONCLUSION
EN AMBOS CASOS LA DIFERENCIA
DE PRESION ES LA MISMA

7. CONSULTA: ¿Por qué LAS TRAYECTORIAS MUESTRAN DIFERENCIAS EN AMBOS CASOS?
Ver video
