Este documento describe un sistema de control automático y manual para llenar un tanque con agua hasta cierto nivel. El sistema emplea un lazo cerrado que conecta el suministro de agua, un medidor, una válvula electrónica, un flotador electrónico en el tanque y un interruptor. El flotador envía una señal a la válvula para activarla o desactivarla y mantener el nivel de agua deseado a través de realimentación. El sistema también puede controlarse de forma remota usando el interruptor.

1. Instituto Universitario Politécnico Santiago Mariño
Extensión Porlamar
Ministerio del Poder Popular para la Educación Superior
Teoría de control
Elaborado por:
Arnold Moreno CI. 19.585.702 (44)

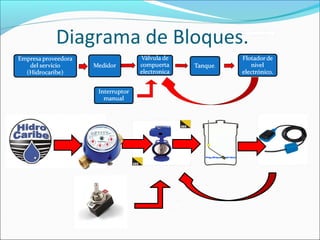

2. Diagrama de Bloques.

3. Explicación.

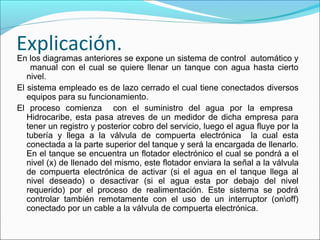

En los diagramas anteriores se expone un sistema de control automático y
manual con el cual se quiere llenar un tanque con agua hasta cierto
nivel.
El sistema empleado es de lazo cerrado el cual tiene conectados diversos
equipos para su funcionamiento.
El proceso comienza con el suministro del agua por la empresa
Hidrocaribe, esta pasa atreves de un medidor de dicha empresa para
tener un registro y posterior cobro del servicio, luego el agua fluye por la
tubería y llega a la válvula de compuerta electrónica la cual esta
conectada a la parte superior del tanque y será la encargada de llenarlo.
En el tanque se encuentra un flotador electrónico el cual se pondrá a el
nivel (x) de llenado del mismo, este flotador enviara la señal a la válvula
de compuerta electrónica de activar (si el agua en el tanque llega al
nivel deseado) o desactivar (si el agua esta por debajo del nivel
requerido) por el proceso de realimentación. Este sistema se podrá
controlar también remotamente con el uso de un interruptor (onoff)
conectado por un cable a la válvula de compuerta electrónica.
