El documento describe un diagrama de bloques para el llenado de un tanque de almacenamiento de agua. El diagrama muestra dos etapas: 1) una etapa manual donde un flotador detecta cuando el nivel de agua está bajo y abre la válvula de paso para llenar el tanque, y 2) una etapa automática donde un sistema electrónico o programación controla la válvula para iniciar y detener el paso de agua basado en los niveles de agua detectados por el flotador. El documento explica que este diagrama

1. 
REPUBLICA BOLIVARIANA DE
VENEZUELA
INSTITUTO UNIVERSITARIO
POLITECNICO “SANTIAGO MARIÑO”
EXTENSION PORLAMAR
ESCUELA DE INGENIERIA
ELECTRONICA
TEORIA DE CONTROL
LLENADO DE TANQUE DE
ALMACENAMIENTO DE AGUA
ELABORADO POR:
Luis Barrientos
C.I: 20902981
CODIGO: 44

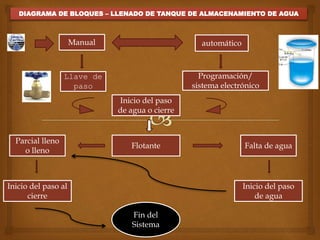

2. DIAGRAMA DE BLOQUES – LLENADO DE TANQUE DE ALMACENAMIENTO DE AGUA
Manual automático
Programación/
sistema electrónico
Llave de
paso
Inicio del paso
de agua o cierre
Flotante Falta de agua
Inicio del paso
de agua
Parcial lleno
o lleno
Inicio del paso al
cierre
Fin del
Sistema

3. 

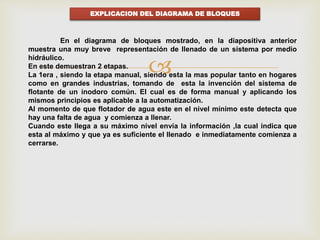

En el diagrama de bloques mostrado, en la diapositiva anterior
muestra una muy breve representación de llenado de un sistema por medio
hidráulico.
En este demuestran 2 etapas.
La 1era , siendo la etapa manual, siendo esta la mas popular tanto en hogares
como en grandes industrias, tomando de esta la invención del sistema de
flotante de un inodoro común. El cual es de forma manual y aplicando los
mismos principios es aplicable a la automatización.
Al momento de que flotador de agua este en el nivel mínimo este detecta que
hay una falta de agua y comienza a llenar.
Cuando este llega a su máximo nivel envía la información ,la cual indica que
esta al máximo y que ya es suficiente el llenado e inmediatamente comienza a
cerrarse.
EXPLICACION DEL DIAGRAMA DE BLOQUES
