El documento describe un sistema de control para llenar un tanque de agua mediante una válvula mariposa y un flotante electrónico. La válvula mariposa puede controlarse manualmente o de forma remota usando un interruptor y cables eléctricos. El agua llega por tuberías y pasa a través de la válvula hasta el tanque, donde el flotante electrónico controla el nivel de agua y detiene el flujo cuando el tanque está lleno.

1. Realizado Por:
Roccina M. Penna C.I 20.905.576
Ing. Eléctrica.

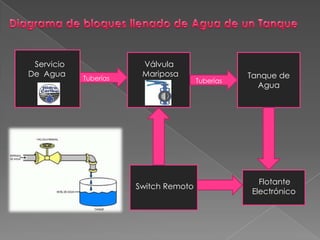

2. Servicio
De Agua
Válvula
Mariposa
Tuberías Tuberías
Tanque de
Agua
Flotante
Electrónico
Switch Remoto

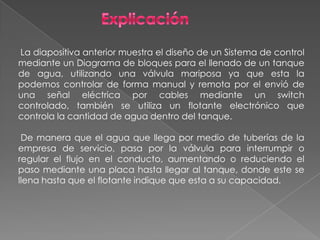

3. La diapositiva anterior muestra el diseño de un Sistema de control
mediante un Diagrama de bloques para el llenado de un tanque
de agua, utilizando una válvula mariposa ya que esta la
podemos controlar de forma manual y remota por el envió de
una señal eléctrica por cables mediante un switch
controlado, también se utiliza un flotante electrónico que
controla la cantidad de agua dentro del tanque.
De manera que el agua que llega por medio de tuberías de la
empresa de servicio, pasa por la válvula para interrumpir o
regular el flujo en el conducto, aumentando o reduciendo el
paso mediante una placa hasta llegar al tanque, donde este se
llena hasta que el flotante indique que esta a su capacidad.
