1. Dr. María Quintana
Maria Quintana

2.  Tipo de celdas de Silicio
 Tecnología del silicio
 Celdas
Primera generación
Segunda generación
Tercera generación
Maria Quintana

3.  Monocristalinas:
 estructura atómica muy ordenada.
 rendimiento entre el 15% y el 18%.
 difícil construcción, alto precio.
 Policristalinas:
 estructura atómica no tan ordenada como en el
monocristalino.
 rendimiento entre el 12% y el 15% .
 Amorfas:
 estructura atómica bastante desordenada.
 rendimiento es inferior al 10%.
 fabricación sencilla, más barato.
Maria Quintana

4.  Un contacto superior en la zona del material “tipo N”.
 Dos semiconductores “tipo N” y “tipo P”.
 Un contacto inferior en la zona del material “tipo P”.
Maria Quintana

5.  Características I-V
 Voltaje de circuito abierto VOC
 Corriente de cortocircuito ISC
 Potencia Máxima (rectángulo)
 Factor de llenado (fill factor) : cociente entre el
rectángulo de máxima potencia y el rectángulo
inscrito entre el voltaje de circuito abierto y la
corriente de corto circuito. Esta medida nos da una
idea de la calidad de la celda
Maria Quintana

6. Maria Quintana

7.  Definición :Relación entre la
potencia eléctrica generada por
unidad de área (W/m2) y la
irradiación solar incidente (W/m2)
para obtenerla
 Máximas eficiencias teóricas para
las celdas solares para diversos
materiales (J.J. Loferski 1963)
Maria Quintana

8.  Silicio monocristalino:estructura cristalina uniforme
 Silicio policristalino:estructuras ubicadas arbitrariamente. Estos
“granos” hacen que la estructura no sea uniforme y se obtenga una
eficiencia menor
 Silicio amorfo:presenta todavía bajos niveles de eficiencias
Maria Quintana

9.  El Silicio se obtiene a partir de elementos como arena o cuarzo
 Se presentan en la naturaleza con altos grados de impurezas, por
este motivo es necesario procesarlos
 Obtenemos un Silicio con propiedades de semiconductor y así lograr
celdas de alta eficiencia
 el Silicio es el segundo elemento más abundante en la superficie
terrestre, luego del oxígeno.
Maria Quintana

10. Producción de Silicio Policristalino
 Proceso
 Consiste en llevar los granos de cuarzita a temperaturas sumamente
elevadas, agregando carbón para eliminar el oxigeno presente en la cuarzita
y producir una sustancia gris metálica brillante de una pureza de
aproximadamente 99%.
 Para llegar a purezas de 99,9999%, la sustancia obtenida es depurada
mediante un proceso similar al utilizado en las refinerías de petróleo, llamado
destilación fraccionada
Maria Quintana

11. Producción de Silicio Monocristalino
 Proceso
 Método de crecimiento de Czochralski (CZ)
 El Silicio Policristalino se funde en un crisol a temperaturas
cercanas a 1.410ºC,
 Se intriduce una “semilla” de Silicio Monocristalino,
 Se retira lentamente (10cm/hora) haciendo crecer un
lingote cilíndrico de material Monocristalino
Maria Quintana

12.  Método Flotante (FZ)
 Se coloca una “semilla” Monocristalina sobre una barra
de Silicio Policristalino
 Luego gracias a una bobina que induce un campo
eléctrico, la barra se calienta y se funde con la semilla
 Al desplazarse completamente por la bobina permite la
obtención del lingote de Silicio Monocristalino
 Este lingote es más puro que el producido con el
método CZ
Maria Quintana

13. Producción de obleas
 Una vez obtenido el cilindro de Silicio Monocristalino,
se procede a cortar las obleas o wafers con espesor
aproximado de 300um
 Para realizar esta operación se utiliza una sierra con
multifilamentos, la cual al cortar las obleas produce
partículas de Silicio
 Se pierde casi un 20% de material
Maria Quintana

14. Producción de obleas
 Las obleas son dopadas con átomos de Fósforo en un horno a
temperaturas entre 800ºC y 900ºC para obtener la capa N
 El substrato tipo P se logra, antes de obtener los lingotes,
dopando el Silicio con átomos de Boro, para luego cortar las
obleas que serán utilizadas como material tipo P en las celdas
Maria Quintana

15. Película antirreflectante
 Consiste en una tratamiento o texturizado que se le da al Silicio para
disminuir el índice de reflexión
 Estructura piramidal, que aumenta la absorción de la luz incidente,
gracias a reflexión múltiple de ésta
Maria Quintana

16. Contactos
 Superior : Debe construirse con unidades lo
bastante gruesas, para transportar la corriente
eléctrica y lo bastante finas, para no obstaculizar el
paso de la luz solar
 Inferior : material conductor simple (aluminio)
Maria Quintana

17.  Fragilidad
 Condiciones atmosféricas
 Deben ser empaquetadas en un módulo
o Los módulos se utilizan para cargar baterías
o Son fabricados para entregar un voltaje nominal de 12Vdc.
o Este voltaje se alcanza conectado 36 celdas en serie.
Maria Quintana

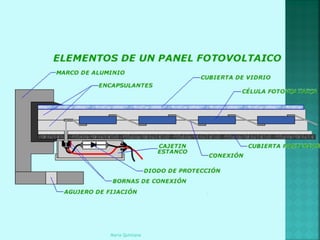

18. 1) La celda es colocada en un
encapsulante
2) Parte superior: vidrio templado
3) Parte inferior: substrato a base
de resina
4) El modulo se trata a
temperaturas de 175ºC y presión
uniforme.
5) Se sella y se ajusta a un marco
de aluminio ionizado.
http://www.youtube.com/watch?v=fZ1SC-
vUe_I
http://www.youtube.com/watch?v=h6TWj
SfPvEI&feature=related
Maria Quintana

19.  N celdas en serie o en paralelo,
la potencia total de salida es
WP = N · (IP · VP)
 IP = corriente peak de la celda
Característica
 VP = voltaje peak de la celda Silicio
Ip [mA/cm ]
28
VP [V]
0,5
WP [mW/cm ]
14
VOC [V]
0,6
Maria Quintana

20.  Radiación solar : bajos niveles / altos niveles de voltaje de salida
 Concentrador estático : Encapsulado que aumenta el rendimiento.
 Temperatura de operación : Un aumento de esta hace que la corriente
aumente pero el voltaje disminuya
 Sombra : Disipa la energía
 Una celda sombreada afecta al módulo completo.
 Solución : diodos “bypass”
Maria Quintana

21.  Prismático simple SPC (Simple Prism
Concentrador)
 Ganancia = 1,75.
 Célula solar bifacial vertical
 Ganancia = 3,5
 Poca utilidad práctica
 Célula solar bifacial horizontal
 Ganancia = 3,8
 Concentrador Estático de Material
Transparente Reflexivo
 Ganancia = 15%
Maria Quintana

22. Maria Quintana

23. Maria Quintana

24.  Entre 100 y 500 veces más sensible a la luz del sol.
 Obtención: haciendo brillar brevemente un láser sobre una lámina de
silicio a la que han agregado hexafluoruro de azufre.
 Paneles solares de gran eficiencia.
Maria Quintana

25. Las celdas solares responden de manera diferente a las diferentes longitudes de onda
de la radiación recibida. El silicio cristalino utiliza la parte visible del espectro más una
parte del infrarrojo
 La parte baja del espectro no tiene suficiente energía para “producir”
corriente en el semiconductor
 La parte del superior del espectro, el ultravioleta, tiene exceso de
energía para “producir” corriente
 En ambos casos la radiación no utilizada para producir electricidad, se
convierte en calor.
Maria Quintana

26. Maria Quintana

27. Maria Quintana

28. Son materiales para la producción de células solares, que obtienen
un rendimiento relativamente alto, con un ahorro muy
importante de material respecto a las de silicio.
Usan aproximadamente un 1% de material semiconductor en
comparación con las obleas de silicio.
Es posible depositar las sustancias semiconductoras sobre muchos
tipos de sustratos: cerámicos, vidrio, materiales flexibles.
Hay un gran número de grupos de investigación, en todo el mundo,
trabajando en estas tecnologías
Se han desarrollado paneles para la industria espacial (GaAs) con
rendimientos próximos al 30%
Maria Quintana

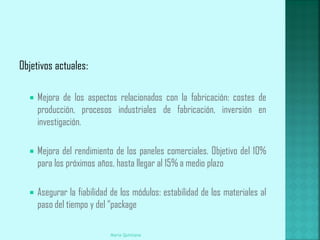

29. Objetivos actuales:
 Mejora de los aspectos relacionados con la fabricación: costes de
producción, procesos industriales de fabricación, inversión en
investigación.
 Mejora del rendimiento de los paneles comerciales. Objetivo del 10%
para los próximos años, hasta llegar al 15% a medio plazo
 Asegurar la fiabilidad de los módulos: estabilidad de los materiales al
paso del tiempo y del “package
Maria Quintana

30. Principales tecnologías actualmente en desarrollo:
 Silicio amorfo (a-Si)
 Diselenio de Cobre e Indio (CIS)
 Teluro de Cadmio (CdTe)
Maria Quintana

31.  Primer material de la tecnología de película delgada que tiene
productos comerciales.
 Inicialmente se utilizo en aparatos de consumo, como las
calculadoras.
 Se está utilizando en aplicaciones arquitectónicas especiales:
módulos semitransparentes para ventanas, por ejemplo.
Maria Quintana

32. Maria Quintana

33. Maria Quintana

34.  Mejorar la estabilidad y el rendimiento de los módulos actuales.
Hay un fenómeno de perdida de rendimiento la primera vez que
se exponen a la luz, llamad efecto Staebler-Wronski.
 Reducir los costes de fabricación de los paneles comerciales,
mejorando los procesos productivos, incluyendo los de depósitos
de material.
 Mejorar el diseño de los módulos haciéndolos más resistentes a
las condiciones atmosféricas
 Desarrollo de nuevos diseños para su integración
arquitectónica.
Maria Quintana

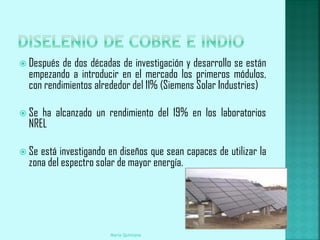

35.  Después de dos décadas de investigación y desarrollo se están
empezando a introducir en el mercado los primeros módulos,
con rendimientos alrededor del 11% (Siemens Solar Industries)
 Se ha alcanzado un rendimiento del 19% en los laboratorios
NREL
 Se está investigando en diseños que sean capaces de utilizar la
zona del espectro solar de mayor energía.
Maria Quintana

36.  Es un compuesto atractivo debido a sus altos coeficientes de
absorción y sus capacidades eléctricas y ópticas.
 Su producción es más costosa que la del silicio amorfo.
 Hay diferentes familias de dispositivos donde se sustituye una
parte del Indio por otros elementos de las bandas I, III y IV,
principalmente el Galio (CIGS) (aumento del bandgap) (el 70% de
Indio se utiliza en la construcción de monitores y TV planos).
 Se pueden llegar a obtener rendimientos próximos al 30%
utilizando lentes de concentración
Maria Quintana

37. Maria Quintana

38.  Búsqueda de mayores rendimientos investigando las propiedades
físico químicas de las uniones semiconductoras y el uso de la parte
del espectro de mayor energía.
 Disminuciones de los costes de fabricación, en especial mejorando los
rendimientos de producción (yield process).
 Reducción de la complejidad de fabricación
Maria Quintana

39.  Es un excelente semiconductor para el uso en células solares.
Su bandgap es de 1.4eV, lo que es se adapta muy bien al espectro
solar.
 Su estructura incluye un película muy delgada de sulfuro de
cadmio, que permite pasar una gran cantidad de luz solar a
través de ella.
 Su depósito sobre un sustrato es sencilla y permite su
producción a gran escala.
 Hay cierta controversia sobre la toxicidad del cadmio
Maria Quintana

40. Maria Quintana

41.  http://www.youtube.com/watch?v=ogSb2wUi2d4&feature=player_emb
edded#!
Maria Quintana

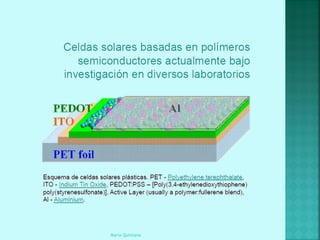

42. Maria Quintana

43.  La “primera generación”, basada en uniones p-n de silicio está
limitada por el uso del silicio (70% en la industria
microelectrónica) y en rendimientos <20% (sin concentración).
 La “segunda generación” en un futuro próximo tendrá costes
inferiores a los del silicio (costes de materiales), sin la
limitación del tamaño de las obleas de silicio. Rendimientos igual
o ligeramente superiores a los de “1ª generación”.
 La “tercera generación” deberá proveer mayores rendimientos
a costes más bajos: 50% superior al actual y costes de 0.4$/W
instalado.
Maria Quintana

44. Maria Quintana

45. Maria Quintana

46. Los dos mecanismos más importantes de pérdida de potencia en
celdas de una sola banda son:
1. Incapacidad de absorber fotones con energía menor que la de la
banda (bandgap)
2. La termalización (exceso de calor) de la energía del fotón que
excede la banda de energía (bandgap)
Maria Quintana

47. Para resolver estos problemas hay tres familias de soluciones:
1. Incrementar el número de bandas (bandgap): “sanwich” de celdas, bandas
intermedias, spectral spliting
2. Capturar portadores (pares electrón-hueco) antes de la termalización (hot carriers)
3. Múltiples portadores (electrón-hueco) obtenidos por fotones de alta energía o
portadores únicos con múltiples fotones de baja energía
Maria Quintana

48. Maria Quintana

49. Maria Quintana

50. Maria Quintana

51. Maria Quintana

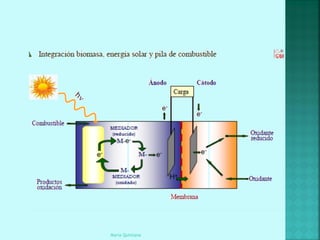

52. Maria Quintana

53. Maria Quintana

54. Maria Quintana

55. White paint Electrolyte
TiO2 Iodine sol.
Dye : Contacts
Ru complex
Anode:
Load, display
Graphite,Pt
Aun con baja eficiencia
Maria Quintana

56. Maria Quintana

57. Maria Quintana

58. Maria Quintana

59. Maria Quintana

60. TiO2 ~ P25 ( 25 nm) ZnO rods
Maria Quintana

61. Maria Quintana

62. Grafito o metales nobles
Maria Quintana

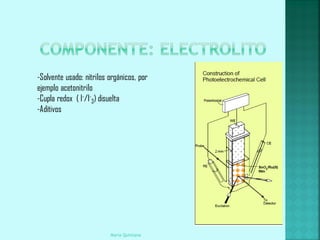

63. -Solvente usado: nitrilos orgánicos, por
ejemplo acetonitrilo
-Cupla redox ( I-/I-3) disuelta
-Aditivos
Maria Quintana

64. Maria Quintana

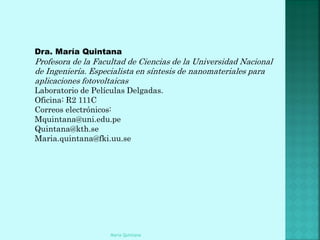

65. Dra. María Quintana
Profesora de la Facultad de Ciencias de la Universidad Nacional
de Ingeniería. Especialista en síntesis de nanomateriales para
aplicaciones fotovoltaicas
Laboratorio de Películas Delgadas.
Oficina: R2 111C
Correos electrónicos:
Mquintana@uni.edu.pe
Quintana@kth.se
Maria.quintana@fki.uu.se
Maria Quintana
