1. NOM-009 STPS 2011
TRABAJOS EN ALTURAS

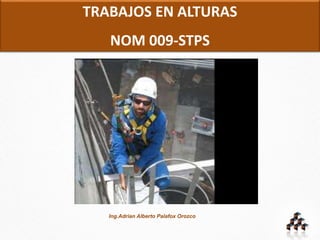

2. TRABAJOS EN ALTURAS
NOM 009-STPS
Ing.Adrian Alberto Palafox Orozco

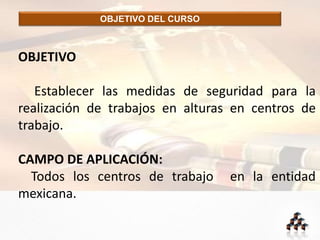

3. OBJETIVO DEL CURSO
OBJETIVO
Establecer las medidas de seguridad para la
realización de trabajos en alturas en centros de
trabajo.
CAMPO DE APLICACIÓN:
Todos los centros de trabajo en la entidad
mexicana.

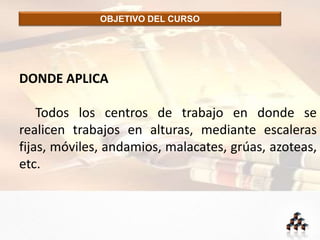

4. OBJETIVO DEL CURSO
DONDE APLICA
Todos los centros de trabajo en donde se
realicen trabajos en alturas, mediante escaleras
fijas, móviles, andamios, malacates, grúas, azoteas,
etc.

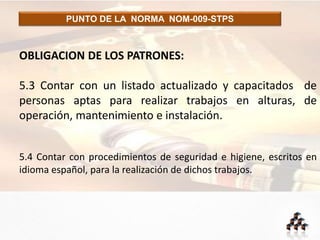

5. PUNTO DE LA NORMA NOM-009-STPS
OBLIGACION DE LOS PATRONES:
5.3 Contar con un listado actualizado y capacitados de
personas aptas para realizar trabajos en alturas, de
operación, mantenimiento e instalación.
5.4 Contar con procedimientos de seguridad e higiene, escritos en
idioma español, para la realización de dichos trabajos.

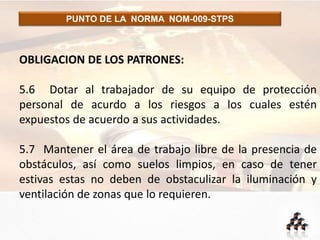

6. PUNTO DE LA NORMA NOM-009-STPS
OBLIGACION DE LOS PATRONES:
5.6 Dotar al trabajador de su equipo de protección
personal de acurdo a los riesgos a los cuales estén
expuestos de acuerdo a sus actividades.
5.7 Mantener el área de trabajo libre de la presencia de
obstáculos, así como suelos limpios, en caso de tener
estivas estas no deben de obstaculizar la iluminación y
ventilación de zonas que lo requieren.

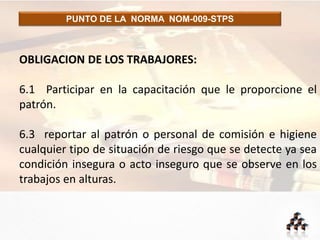

7. PUNTO DE LA NORMA NOM-009-STPS
OBLIGACION DE LOS TRABAJORES:
6.1 Participar en la capacitación que le proporcione el
patrón.
6.3 reportar al patrón o personal de comisión e higiene
cualquier tipo de situación de riesgo que se detecte ya sea
condición insegura o acto inseguro que se observe en los
trabajos en alturas.

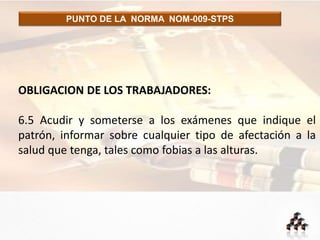

8. PUNTO DE LA NORMA NOM-009-STPS
OBLIGACION DE LOS TRABAJADORES:
6.5 Acudir y someterse a los exámenes que indique el
patrón, informar sobre cualquier tipo de afectación a la
salud que tenga, tales como fobias a las alturas.

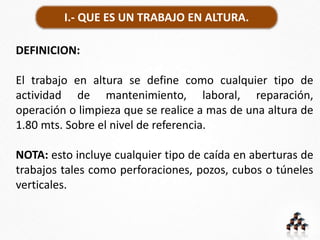

9. I.- QUE ES UN TRABAJO EN ALTURA.
DEFINICION:
El trabajo en altura se define como cualquier tipo de
actividad de mantenimiento, laboral, reparación,
operación o limpieza que se realice a mas de una altura de
1.80 mts. Sobre el nivel de referencia.
NOTA: esto incluye cualquier tipo de caída en aberturas de
trabajos tales como perforaciones, pozos, cubos o túneles
verticales.

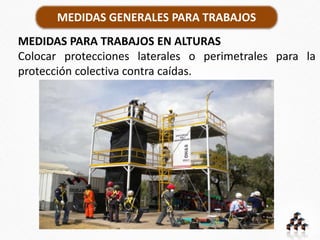

10. MEDIDAS GENERALES PARA TRABAJOS
MEDIDAS PARA TRABAJOS EN ALTURAS
Colocar protecciones laterales o perimetrales para la
protección colectiva contra caídas.

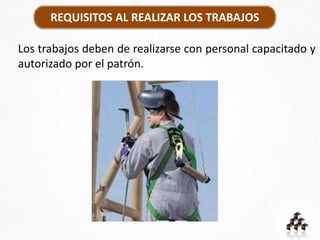

11. REQUISITOS AL REALIZAR LOS TRABAJOS
Los trabajos deben de realizarse con personal capacitado y
autorizado por el patrón.

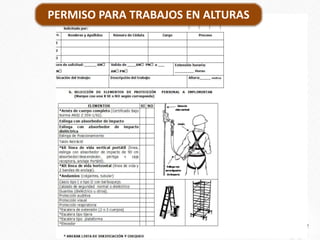

12. PERMISO PARA TRABAJOS EN ALTURAS

13. REVISION DE EQUIPO DE SEGURIDAD
Antes de realizar cualquier actividad debe de revisarse el
equipo de protección.
En caso de cualquier daño se debe de reemplazar el
equipo.

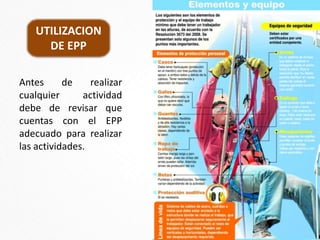

14. UTILIZACION
DE EPP
Antes de realizar
cualquier actividad
debe de revisar que
cuentas con el EPP
adecuado para realizar
las actividades.

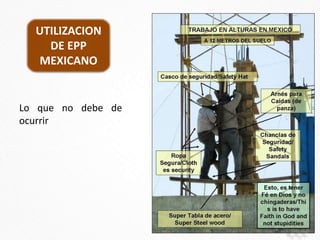

15. UTILIZACION
DE EPP
MEXICANO
Lo que no debe de
ocurrir

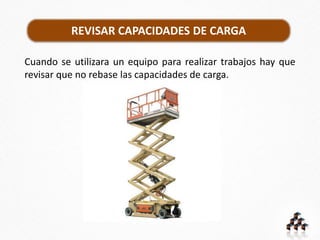

16. REVISAR CAPACIDADES DE CARGA
Cuando se utilizara un equipo para realizar trabajos hay que
revisar que no rebase las capacidades de carga.

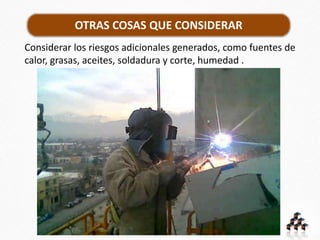

17. OTRAS COSAS QUE CONSIDERAR
Considerar los riesgos adicionales generados, como fuentes de
calor, grasas, aceites, soldadura y corte, humedad .

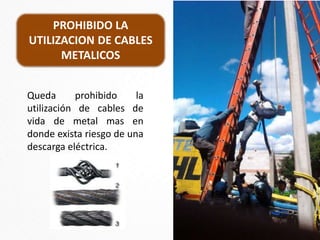

18. PROHIBIDO LA
UTILIZACION DE CABLES
METALICOS
Queda prohibido la
utilización de cables de
vida de metal mas en
donde exista riesgo de una
descarga eléctrica.

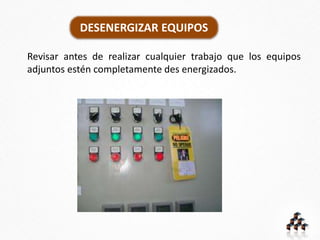

19. DESENERGIZAR EQUIPOS
Revisar antes de realizar cualquier trabajo que los equipos
adjuntos estén completamente des energizados.

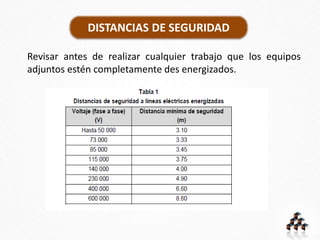

20. DISTANCIAS DE SEGURIDAD
Revisar antes de realizar cualquier trabajo que los equipos
adjuntos estén completamente des energizados.

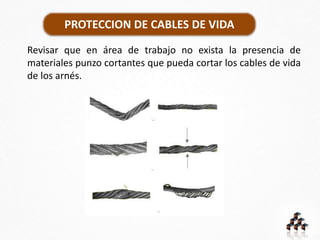

21. PROTECCION DE CABLES DE VIDA
Revisar que en área de trabajo no exista la presencia de
materiales punzo cortantes que pueda cortar los cables de vida
de los arnés.

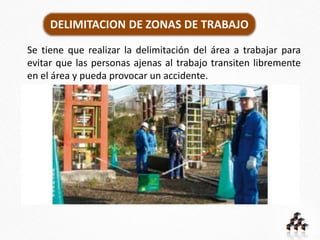

22. DELIMITACION DE ZONAS DE TRABAJO
Se tiene que realizar la delimitación del área a trabajar para
evitar que las personas ajenas al trabajo transiten libremente
en el área y pueda provocar un accidente.

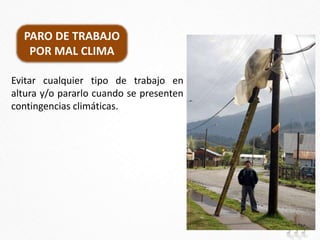

23. PARO DE TRABAJO
POR MAL CLIMA
Evitar cualquier tipo de trabajo en
altura y/o pararlo cuando se presenten
contingencias climáticas.

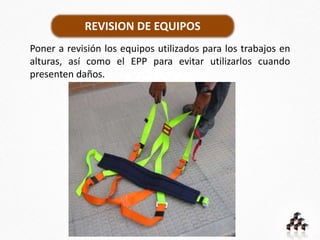

24. REVISION DE EQUIPOS
Poner a revisión los equipos utilizados para los trabajos en
alturas, así como el EPP para evitar utilizarlos cuando
presenten daños.

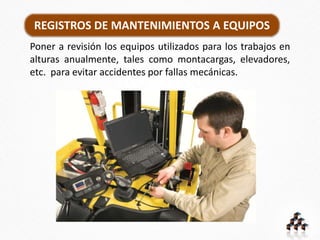

25. REGISTROS DE MANTENIMIENTOS A EQUIPOS
Poner a revisión los equipos utilizados para los trabajos en
alturas anualmente, tales como montacargas, elevadores,
etc. para evitar accidentes por fallas mecánicas.

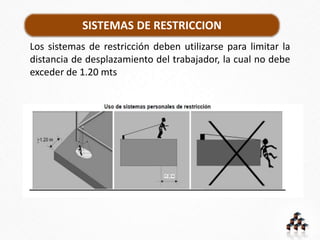

26. SISTEMAS DE RESTRICCION
Los sistemas de restricción deben utilizarse para limitar la
distancia de desplazamiento del trabajador, la cual no debe
exceder de 1.20 mts

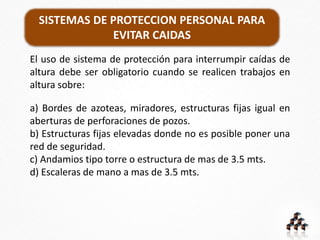

27. SISTEMAS DE PROTECCION PERSONAL PARA
EVITAR CAIDAS
El uso de sistema de protección para interrumpir caídas de
altura debe ser obligatorio cuando se realicen trabajos en
altura sobre:
a) Bordes de azoteas, miradores, estructuras fijas igual en
aberturas de perforaciones de pozos.
b) Estructuras fijas elevadas donde no es posible poner una
red de seguridad.
c) Andamios tipo torre o estructura de mas de 3.5 mts.
d) Escaleras de mano a mas de 3.5 mts.

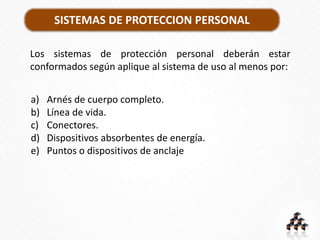

28. SISTEMAS DE PROTECCION PERSONAL
Los sistemas de protección personal deberán estar
conformados según aplique al sistema de uso al menos por:
a) Arnés de cuerpo completo.
b) Línea de vida.
c) Conectores.
d) Dispositivos absorbentes de energía.
e) Puntos o dispositivos de anclaje

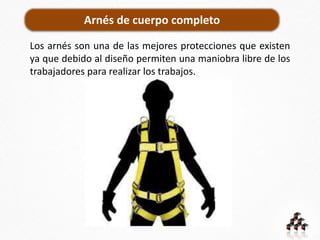

29. Arnés de cuerpo completo
Los arnés son una de las mejores protecciones que existen
ya que debido al diseño permiten una maniobra libre de los
trabajadores para realizar los trabajos.

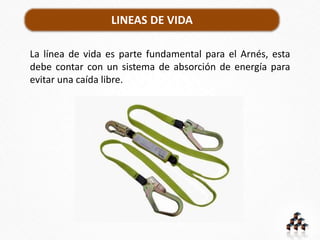

30. LINEAS DE VIDA
La línea de vida es parte fundamental para el Arnés, esta
debe contar con un sistema de absorción de energía para
evitar una caída libre.

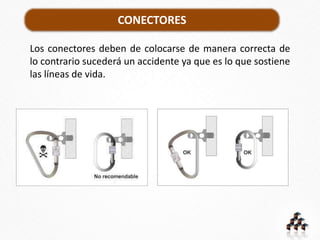

31. CONECTORES
Los conectores deben de colocarse de manera correcta de
lo contrario sucederá un accidente ya que es lo que sostiene
las líneas de vida.

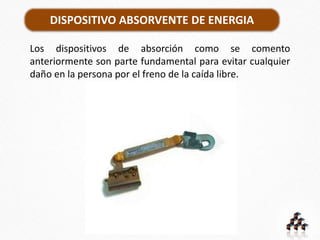

32. DISPOSITIVO ABSORVENTE DE ENERGIA
Los dispositivos de absorción como se comento
anteriormente son parte fundamental para evitar cualquier
daño en la persona por el freno de la caída libre.

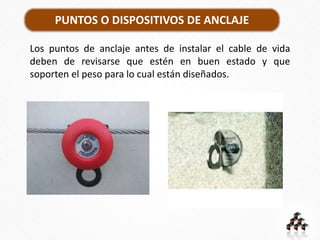

33. PUNTOS O DISPOSITIVOS DE ANCLAJE
Los puntos de anclaje antes de instalar el cable de vida
deben de revisarse que estén en buen estado y que
soporten el peso para lo cual están diseñados.

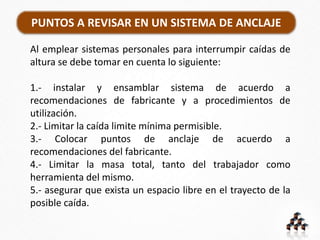

34. PUNTOS A REVISAR EN UN SISTEMA DE ANCLAJE
Al emplear sistemas personales para interrumpir caídas de
altura se debe tomar en cuenta lo siguiente:
1.- instalar y ensamblar sistema de acuerdo a
recomendaciones de fabricante y a procedimientos de
utilización.
2.- Limitar la caída limite mínima permisible.
3.- Colocar puntos de anclaje de acuerdo a
recomendaciones del fabricante.
4.- Limitar la masa total, tanto del trabajador como
herramienta del mismo.
5.- asegurar que exista un espacio libre en el trayecto de la
posible caída.

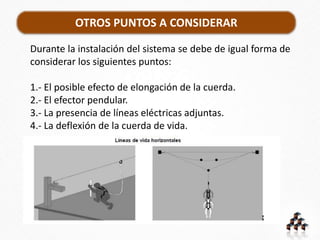

35. OTROS PUNTOS A CONSIDERAR
Durante la instalación del sistema se debe de igual forma de
considerar los siguientes puntos:
1.- El posible efecto de elongación de la cuerda.
2.- El efector pendular.
3.- La presencia de líneas eléctricas adjuntas.
4.- La deflexión de la cuerda de vida.

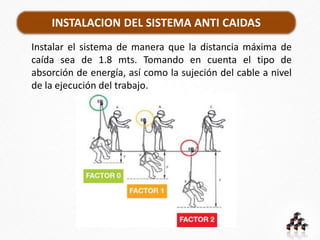

36. INSTALACION DEL SISTEMA ANTI CAIDAS
Instalar el sistema de manera que la distancia máxima de
caída sea de 1.8 mts. Tomando en cuenta el tipo de
absorción de energía, así como la sujeción del cable a nivel
de la ejecución del trabajo.

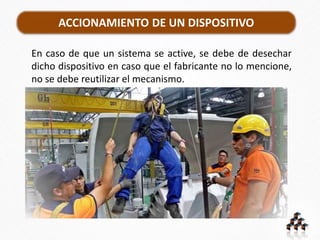

37. ACCIONAMIENTO DE UN DISPOSITIVO
En caso de que un sistema se active, se debe de desechar
dicho dispositivo en caso que el fabricante no lo mencione,
no se debe reutilizar el mecanismo.

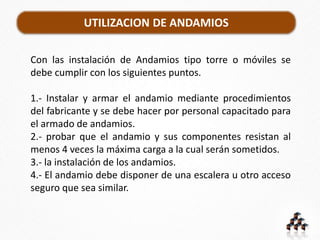

38. UTILIZACION DE ANDAMIOS
Con las instalación de Andamios tipo torre o móviles se
debe cumplir con los siguientes puntos.
1.- Instalar y armar el andamio mediante procedimientos
del fabricante y se debe hacer por personal capacitado para
el armado de andamios.
2.- probar que el andamio y sus componentes resistan al
menos 4 veces la máxima carga a la cual serán sometidos.
3.- la instalación de los andamios.
4.- El andamio debe disponer de una escalera u otro acceso
seguro que sea similar.

39. ARMADO E INSTALACION DE ANDAMIO
El armado debe de ser de acuerdo a estipulaciones de
fabricante y se debe revisar que las conexiones queden
perfectamente ensambladas.

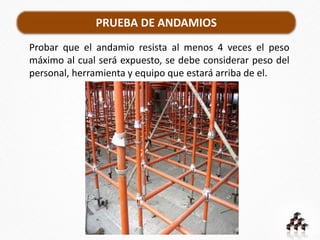

40. PRUEBA DE ANDAMIOS
Probar que el andamio resista al menos 4 veces el peso
máximo al cual será expuesto, se debe considerar peso del
personal, herramienta y equipo que estará arriba de el.

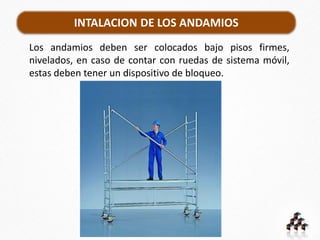

41. INTALACION DE LOS ANDAMIOS
Los andamios deben ser colocados bajo pisos firmes,
nivelados, en caso de contar con ruedas de sistema móvil,
estas deben tener un dispositivo de bloqueo.

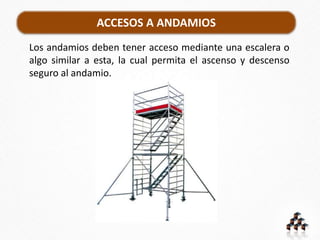

42. ACCESOS A ANDAMIOS
Los andamios deben tener acceso mediante una escalera o
algo similar a esta, la cual permita el ascenso y descenso
seguro al andamio.

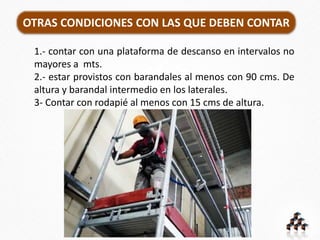

43. OTRAS CONDICIONES CON LAS QUE DEBEN CONTAR
1.- contar con una plataforma de descanso en intervalos no
mayores a mts.
2.- estar provistos con barandales al menos con 90 cms. De
altura y barandal intermedio en los laterales.
3- Contar con rodapié al menos con 15 cms de altura.

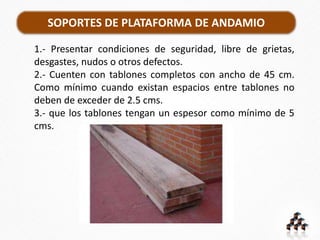

44. SOPORTES DE PLATAFORMA DE ANDAMIO
1.- Presentar condiciones de seguridad, libre de grietas,
desgastes, nudos o otros defectos.
2.- Cuenten con tablones completos con ancho de 45 cm.
Como mínimo cuando existan espacios entre tablones no
deben de exceder de 2.5 cms.
3.- que los tablones tengan un espesor como mínimo de 5
cms.

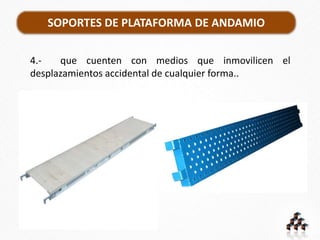

45. SOPORTES DE PLATAFORMA DE ANDAMIO
4.- que cuenten con medios que inmovilicen el
desplazamientos accidental de cualquier forma..

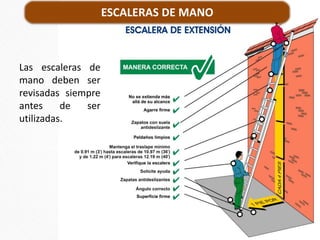

46. Las escaleras de
mano deben ser
revisadas siempre
antes de ser
utilizadas.
ESCALERAS DE MANO

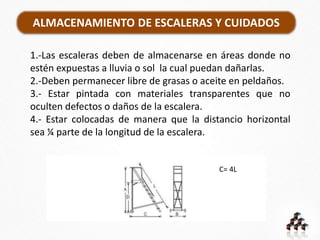

47. ALMACENAMIENTO DE ESCALERAS Y CUIDADOS
1.-Las escaleras deben de almacenarse en áreas donde no
estén expuestas a lluvia o sol la cual puedan dañarlas.
2.-Deben permanecer libre de grasas o aceite en peldaños.
3.- Estar pintada con materiales transparentes que no
oculten defectos o daños de la escalera.
4.- Estar colocadas de manera que la distancio horizontal
sea ¼ parte de la longitud de la escalera.
C= 4L

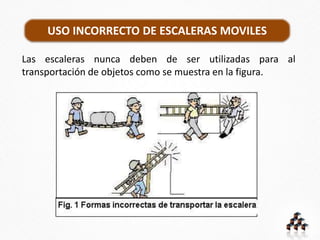

48. Las escaleras nunca deben de ser utilizadas para al
transportación de objetos como se muestra en la figura.

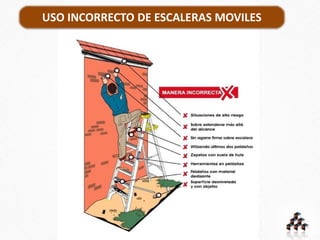

USO INCORRECTO DE ESCALERAS MOVILES

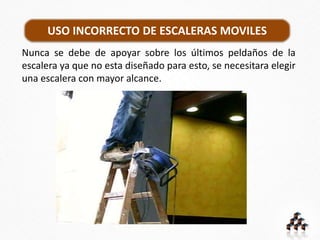

49. Nunca se debe de apoyar sobre los últimos peldaños de la
escalera ya que no esta diseñado para esto, se necesitara elegir
una escalera con mayor alcance.
USO INCORRECTO DE ESCALERAS MOVILES

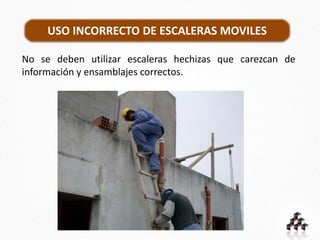

50. No se deben utilizar escaleras hechizas que carezcan de
información y ensamblajes correctos.
USO INCORRECTO DE ESCALERAS MOVILES

51. USO INCORRECTO DE ESCALERAS MOVILES

52. USO INCORRECTO DE ESCALERAS MOVILES

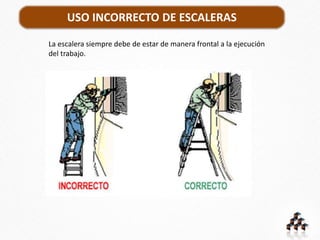

53. USO INCORRECTO DE ESCALERAS
La escalera siempre debe de estar de manera frontal a la ejecución
del trabajo.

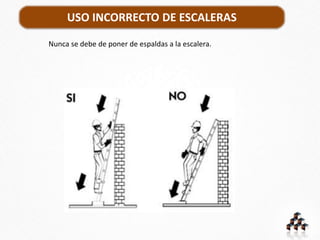

54. USO INCORRECTO DE ESCALERAS
Nunca se debe de poner de espaldas a la escalera.

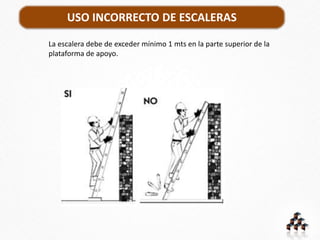

55. USO INCORRECTO DE ESCALERAS
La escalera debe de exceder mínimo 1 mts en la parte superior de la
plataforma de apoyo.

56. USO INCORRECTO DE ESCALERAS

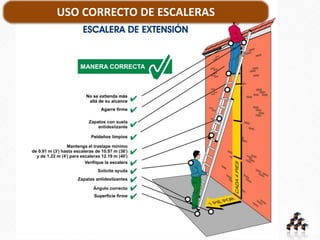

57. La escalera debe de exceder mínimo 1 mts en la parte superior de la
plataforma de apoyo.
USO CORRECTO DE ESCALERAS

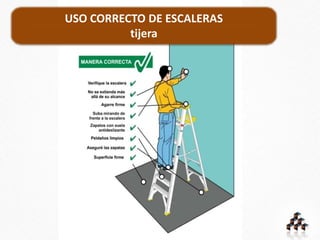

58. USO CORRECTO DE ESCALERAS
tijera

59. USO CORRECTO DE ESCALERAS
con accesorios

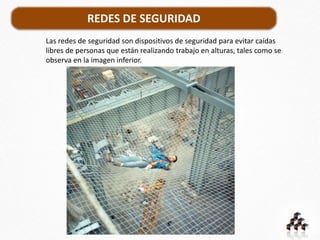

60. REDES DE SEGURIDAD
Las redes de seguridad son dispositivos de seguridad para evitar caídas
libres de personas que están realizando trabajo en alturas, tales como se
observa en la imagen inferior.

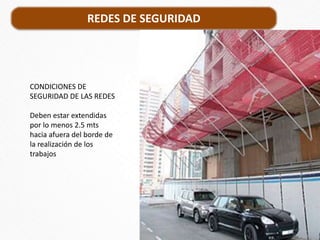

61. REDES DE SEGURIDAD
CONDICIONES DE
SEGURIDAD DE LAS REDES
Deben estar extendidas
por lo menos 2.5 mts
hacia afuera del borde de
la realización de los
trabajos

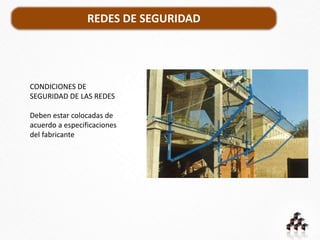

62. REDES DE SEGURIDAD
CONDICIONES DE
SEGURIDAD DE LAS REDES
Deben estar colocadas de
acuerdo a especificaciones
del fabricante

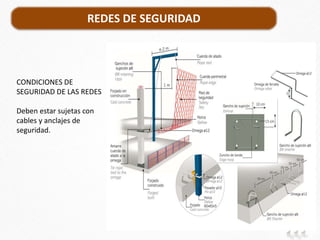

63. REDES DE SEGURIDAD
CONDICIONES DE
SEGURIDAD DE LAS REDES
Deben estar sujetas con
cables y anclajes de
seguridad.

64. SALUD DEL TRABAJADOR
14.3 Se debe de realizar un chequeo medico por año, el cual deberá
de conservarse mientras el trabajador realice trabajos en alturas.

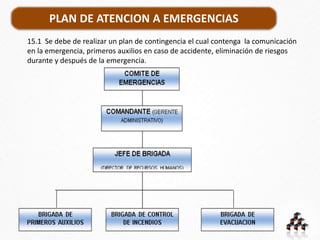

65. PLAN DE ATENCION A EMERGENCIAS
15.1 Se debe de realizar un plan de contingencia el cual contenga la comunicación
en la emergencia, primeros auxilios en caso de accidente, eliminación de riesgos
durante y después de la emergencia.

66. CAPACITACION Y ADIESTRAMENTO DE PERSONAL
16.1 Se debe capacitar al personal que realice trabajos en alturas sobre los riesgos,
así como cuidados que debe tener durante la realización de trabajos y actividades
en altura.

67. PROCEDIMIENTOS DE EVALUACION
18.1 El procedimiento lo puede llevar acabo personal de la empresa o contratar a
personal externo, dicho check list aplica para unidades de verificación, así como
autoridades del trabajo.

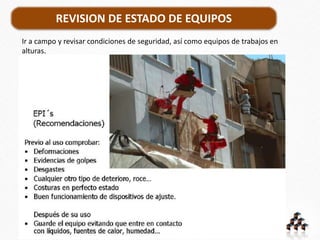

68. REVISION DE ESTADO DE EQUIPOS
Ir a campo y revisar condiciones de seguridad, así como equipos de trabajos en
alturas.

69. REVISION PRE AUDITORIA STPS
Ir a campo y revisar Documentación de requerida en auditorias de la STPS.

70. SESION DE PREGUNTAS Y RESPUESTAS

71. EXAMEN

72. GRACIAS POR SU ATENCION
