3. INFORMACIÓN BÁSICA
• El 64% de los accidentes fatales en trabajos de construcción y
montaje se producen por caídas de altura.
• El 71% de los accidentes fatales por caídas de altura se originan
en plataformas de trabajo.
NOTA: La probabilidad de morir en una caída desde 3.5 metros de
altura es de 85%.

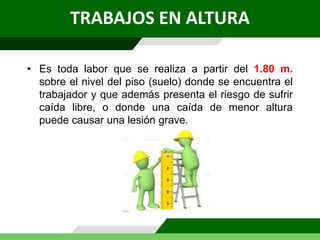

4. • Es toda labor que se realiza a partir del 1.80 m.
sobre el nivel del piso (suelo) donde se encuentra el
trabajador y que además presenta el riesgo de sufrir
caída libre, o donde una caída de menor altura
puede causar una lesión grave.
TRABAJOS EN ALTURA

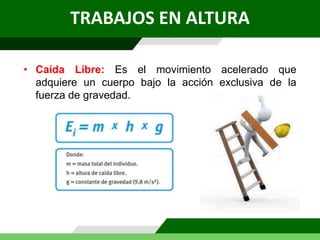

5. • Caída Libre: Es el movimiento acelerado que
adquiere un cuerpo bajo la acción exclusiva de la
fuerza de gravedad.
TRABAJOS EN ALTURA

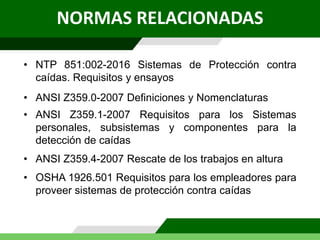

6. • NTP 851:002-2016 Sistemas de Protección contra
caídas. Requisitos y ensayos
NORMAS RELACIONADAS
• ANSI Z359.0-2007 Definiciones y Nomenclaturas
• ANSI Z359.1-2007 Requisitos para los Sistemas
personales, subsistemas y componentes para la
detección de caídas
• ANSI Z359.4-2007 Rescate de los trabajos en altura
• OSHA 1926.501 Requisitos para los empleadores para
proveer sistemas de protección contra caídas

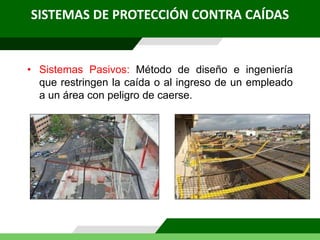

8. • Sistemas Pasivos: Método de diseño e ingeniería
que restringen la caída o al ingreso de un empleado
a un área con peligro de caerse.
SISTEMAS DE PROTECCIÓN CONTRA CAÍDAS

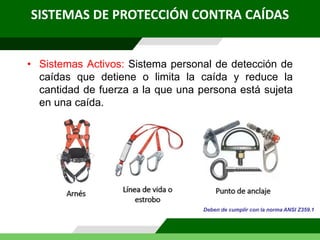

9. • Sistemas Activos: Sistema personal de detección de
caídas que detiene o limita la caída y reduce la
cantidad de fuerza a la que una persona está sujeta
en una caída.
SISTEMAS DE PROTECCIÓN CONTRA CAÍDAS
Deben de cumplir con la norma ANSI Z359.1

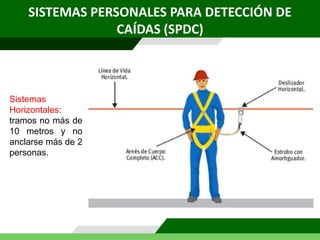

11. SISTEMAS PERSONALES PARA DETECCIÓN DE
CAÍDAS (SPDC)
Sistemas
Horizontales:
tramos no más de
10 metros y no
anclarse más de 2
personas.

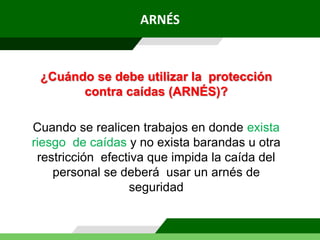

12. ¿Cuándo se debe utilizar la protección
contra caídas (ARNÉS)?
Cuando se realicen trabajos en donde exista
riesgo de caídas y no exista barandas u otra
restricción efectiva que impida la caída del
personal se deberá usar un arnés de
seguridad
ARNÉS

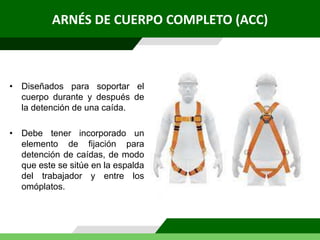

13. • Diseñados para soportar el
cuerpo durante y después de
la detención de una caída.
• Debe tener incorporado un
elemento de fijación para
detención de caídas, de modo
que este se sitúe en la espalda
del trabajador y entre los
omóplatos.
ARNÉS DE CUERPO COMPLETO (ACC)

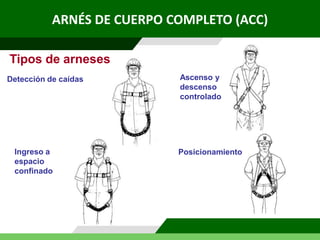

14. ARNÉS DE CUERPO COMPLETO (ACC)
Tipos de arneses
Detección de caídas
Ingreso a
espacio
confinado
Ascenso y
descenso
controlado
Posicionamiento

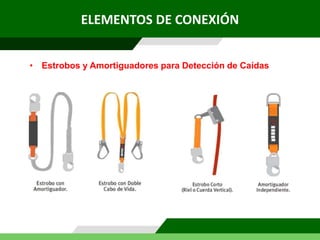

15. • Estrobos y Amortiguadores para Detección de Caídas
ELEMENTOS DE CONEXIÓN

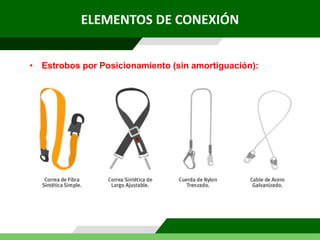

16. • Estrobos por Posicionamiento (sin amortiguación):
ELEMENTOS DE CONEXIÓN

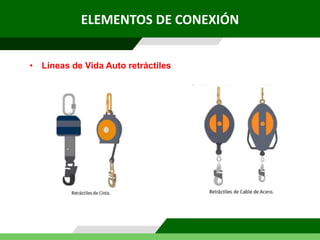

17. • Líneas de Vida Auto retráctiles
ELEMENTOS DE CONEXIÓN
20. No utilizar tuberías, como puntos de anclaje.
• No hacer la conexión a la misma línea de vida
21. a. Las líneas de vida pueden ser cuerdas sintéticas o cables de acero.
b. La instalación de líneas de vida la debe realizar personal especializado.
c. Deben estar constituidas por una cuerda o cable continuo y único.
d. Cuerdas o cables deben ser resistentes y encontrarse en perfecto estado
de funcionamiento (sin óxido, sin soldadura, sin picaduras, etc.)
e. Los anclajes de la instalación deben ser resistentes, como mínimo deben
resistir 22kN por persona asegurada.
f. Las líneas de vida horizontales deben tensarse correctamente.
g. El largo y la tensión de una línea de vida horizontal debe ser calculado y
aprobado por personal calificado.
h. Líneas de vida verticales se deben ocupar por una sola persona a la vez.
i. Cables o cuerdas deben poseer un factor de seguridad no inferior a dos
(2) (factor de seguridad = Resistencia a la Ruptura / Carga de Trabajo)
RECOMENDACIONES GENERALES PARA LÍNEAS
DE VIDA

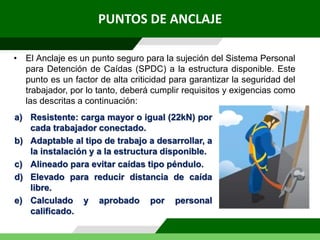

22. • El Anclaje es un punto seguro para la sujeción del Sistema Personal
para Detención de Caídas (SPDC) a la estructura disponible. Este
punto es un factor de alta criticidad para garantizar la seguridad del
trabajador, por lo tanto, deberá cumplir requisitos y exigencias como
las descritas a continuación:
PUNTOS DE ANCLAJE
a) Resistente: carga mayor o igual (22kN) por
cada trabajador conectado.
b) Adaptable al tipo de trabajo a desarrollar, a
la instalación y a la estructura disponible.

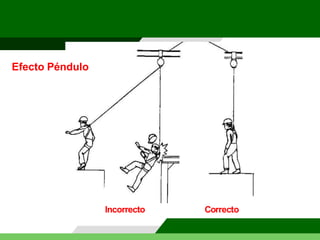

c) Alineado para evitar caídas tipo péndulo.
d) Elevado para reducir distancia de caída
libre.
e) Calculado y aprobado por personal
calificado.

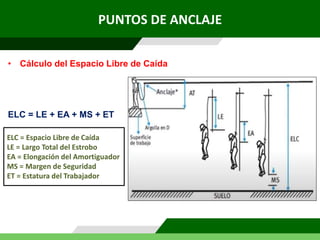

25. ELC = LE + EA + MS + ET
ELC = Espacio Libre de Caída
LE = Largo Total del Estrobo
EA = Elongación del Amortiguador
MS = Margen de Seguridad
ET = Estatura del Trabajador
• Cálculo del Espacio Libre de Caída
PUNTOS DE ANCLAJE

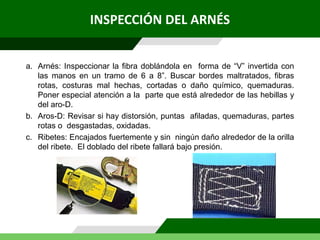

26. INSPECCIÓN DEL ARNÉS
a. Arnés: Inspeccionar la fibra doblándola en forma de “V” invertida con
las manos en un tramo de 6 a 8”. Buscar bordes maltratados, fibras
rotas, costuras mal hechas, cortadas o daño químico, quemaduras.
Poner especial atención a la parte que está alrededor de las hebillas y
del aro-D.
b. Aros-D: Revisar si hay distorsión, puntas afiladas, quemaduras, partes
rotas o desgastadas, oxidadas.
c. Ribetes: Encajados fuertemente y sin ningún daño alrededor de la orilla
del ribete. El doblado del ribete fallará bajo presión.
29. RESPONSABILIDADES
a. Verificar que se cumpla el estándar de protección contra caídas y
trabajo en altura.
b. Asegurar que todos los trabajadores tengan entrenamiento en los
procedimientos para Trabajos en Altura.
c. Asegurar la disponibilidad del equipo de protección para Trabajos en
Altura de acuerdo a las normas ANSI.
d. Se asegurarán que el trabajador cuente con un certificado médico para
Trabajos en Altura, donde se descarten problemas de: epilepsias,
vértigo, insuficiencias cardiacas, asma bronquial crónica, alcoholismo,
y enfermedades mentales.
• Supervisor del área

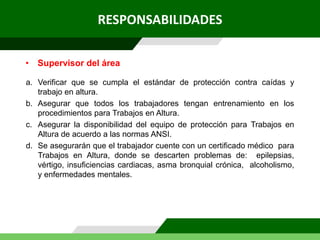

30. RESPONSABILIDADES
a. Verificar que se cumpla el estándar de protección contra caídas y
trabajo en altura.
b. Asegurar que todos los trabajadores tengan entrenamiento en los
procedimientos para Trabajos en Altura.
c. Asegurar la disponibilidad del equipo de protección para Trabajos en
Altura de acuerdo a las normas ANSI.
d. Se asegurarán que el trabajador cuente con un certificado médico para
Trabajos en Altura, donde se descarten problemas de: epilepsias,
vértigo, insuficiencias cardiacas, asma bronquial crónica, alcoholismo,
y enfermedades mentales.
• Supervisor del área

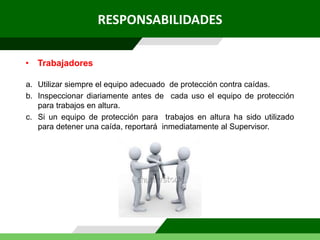

31. RESPONSABILIDADES
a. Utilizar siempre el equipo adecuado de protección contra caídas.
b. Inspeccionar diariamente antes de cada uso el equipo de protección
para trabajos en altura.
c. Si un equipo de protección para trabajos en altura ha sido utilizado
para detener una caída, reportará inmediatamente al Supervisor.
• Trabajadores

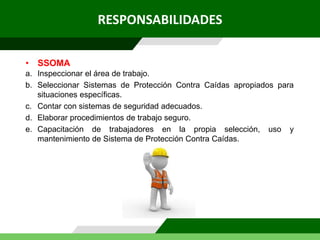

32. RESPONSABILIDADES
a. Inspeccionar el área de trabajo.
b. Seleccionar Sistemas de Protección Contra Caídas apropiados para
situaciones específicas.
c. Contar con sistemas de seguridad adecuados.
d. Elaborar procedimientos de trabajo seguro.
e. Capacitación de trabajadores en la propia selección, uso y
mantenimiento de Sistema de Protección Contra Caídas.
• SSOMA
33.

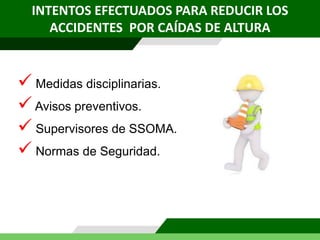

34. Medidas disciplinarias.
Avisos preventivos.
Supervisores de SSOMA.
Normas de Seguridad.
INTENTOS EFECTUADOS PARA REDUCIR LOS
ACCIDENTES POR CAÍDAS DE ALTURA

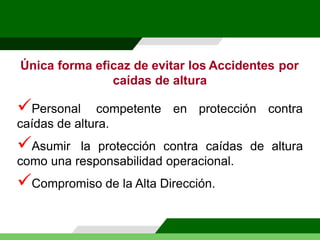

35. Única forma eficaz de evitar los Accidentes por
caídas de altura
Personal competente en protección contra
caídas de altura.
Asumir la protección contra caídas de altura
como una responsabilidad operacional.
Compromiso de la Alta Dirección.
36. Requisitos
Personal seleccionado para trabajar en alturas debe estar física y
psicológicamente apto para trabajar en alturas, se debe dar
consideración específica al personal que sufra de condiciones
médicas, como vértigo, epilepsia y considerar el peso de la persona
que usa arnés.
Establecer un programa de entrenamiento.
Las observaciones basadas en la conducta deben incluir las
actividades y tareas relacionadas con el trabajo en alturas.
37.
38.

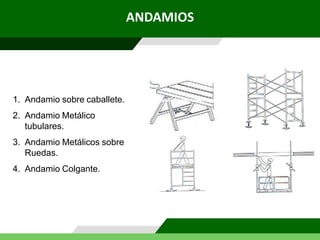

39. ANDAMIOS
1. Andamio sobre caballete.
2. Andamio Metálico
tubulares.
3. Andamio Metálicos sobre
Ruedas.
4. Andamio Colgante.

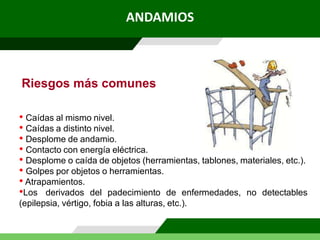

40. Riesgos más comunes
• Caídas al mismo nivel.
• Caídas a distinto nivel.
• Desplome de andamio.
• Contacto con energía eléctrica.
• Desplome o caída de objetos (herramientas, tablones, materiales, etc.).
• Golpes por objetos o herramientas.
• Atrapamientos.
•Los derivados del padecimiento de enfermedades, no detectables
(epilepsia, vértigo, fobia a las alturas, etc.).
ANDAMIOS

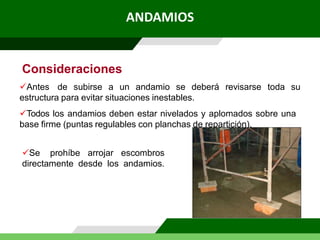

41. Consideraciones
Antes de subirse a un andamio se deberá revisarse toda su
estructura para evitar situaciones inestables.
Todos los andamios deben estar nivelados y aplomados sobre una
base firme (puntas regulables con planchas de repartición).
Se prohíbe arrojar escombros
directamente desde los andamios.
ANDAMIOS
47. ESCALERAS
• Escalera portátil: Dispositivo con barandillas laterales y peldaños o
travesaños para subir o bajar de un nivel a otro; estas pueden ser de madera,
aluminio, fibra, etc. (un solo cuerpo, extensibles y de tijera).
a) De un solo cuerpo: Solo tramos que puede variar desde los 0.50 m.
hasta las de 6.0 m.
b) Extensibles: Formada de 02 a 03 cuerpos que se extienden mediante un
sistema de correderas accionadas mediante un cable o soguilla y
poleas. Tienen un sistema de seguros mecánicos que permiten que los
cuerpos se traben a diferentes alturas.
c) De tijera: Formada por 02 cuerpos articulados en uno de sus extremos
mediante bisagras especialmente diseñadas; Las alturas pueden variar
desde los 0.5 m. hasta los 3.0 m. Estas escaleras tienen buena
estabilidad dependiendo el ancho de su base y consistencia de su
estructura. Para la que superan los 2.0 m., se recomienda el uso de
“vientos” para su mejor estabilización.

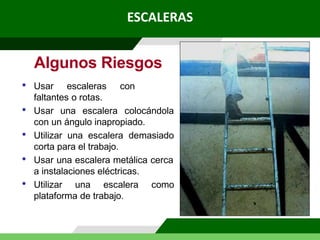

48. • Usar escaleras con
faltantes o rotas.
• Usar una escalera colocándola
con un ángulo inapropiado.
• Utilizar una escalera demasiado
corta para el trabajo.
• Usar una escalera metálica cerca
a instalaciones eléctricas.
• Utilizar una escalera como
plataforma de trabajo.
Algunos Riesgos
ESCALERAS

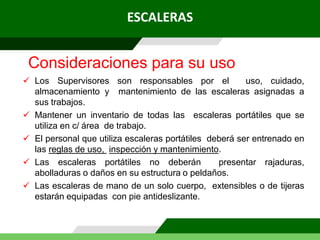

49. ESCALERAS
Los Supervisores son responsables por el uso, cuidado,
almacenamiento y mantenimiento de las escaleras asignadas a
sus trabajos.
Mantener un inventario de todas las escaleras portátiles que se
utiliza en c/ área de trabajo.
El personal que utiliza escaleras portátiles deberá ser entrenado en
las reglas de uso, inspección y mantenimiento.
Las escaleras portátiles no deberán presentar rajaduras,
abolladuras o daños en su estructura o peldaños.
Las escaleras de mano de un solo cuerpo, extensibles o de tijeras
estarán equipadas con pie antideslizante.
Consideraciones para su uso

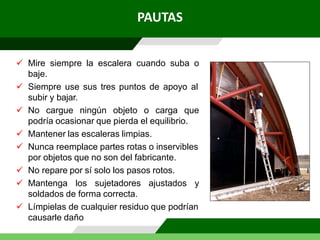

51. PAUTAS
Mire siempre la escalera cuando suba o
baje.
Siempre use sus tres puntos de apoyo al
subir y bajar.
No cargue ningún objeto o carga que
podría ocasionar que pierda el equilibrio.
Mantener las escaleras limpias.
Nunca reemplace partes rotas o inservibles
por objetos que no son del fabricante.
No repare por sí solo los pasos rotos.
Mantenga los sujetadores ajustados y
soldados de forma correcta.
Límpielas de cualquier residuo que podrían
causarle daño
