aire
ACONDICIONADO2013
DAITSU es una marca de aire acondicionado, consolidada y de notable
prestigio. La cualidad principal del aire acondicionado daitsu es que,
una vez instalado, te olvidas de él. Porque es muy silencioso y pasa
prácticamente desapercibido, por su mínimo consumo y por que su
índice de averías es seguramente el más bajo del mercado.
DAITSU funciona muy bien, es el aire acondicionado ideal para, casi,
aire
ACONDICIONADO
olvidarte. Aunque no del todo, ya que aporta un excelente bienestar.
DAITSU dispone de una amplia gama de aires acondicionados con
los últimos avances técnicos, modelos creados para el hogar o el
negocio y adaptados a todas las economías.
DAITSU es la marca de aire acondicionado para disfrutar de sus ventajas
y olvidarte de lo demás. Funciona tan bien que te olvidas de él.
Año tras año el reto de daitsu es ofrecer una gama de productos que se adapte a las máximas exigencias de los
consumidores. Por ello, presenta una gama totalmente renovada clase energética A de gas R410 A y con un diseño
nuevo e innovador, según la nueva normativa europea.
NUEVO ETIQUETADO DE EFICIENCIA ENERGÉTICA
La nueva etiqueta de eficiencia energética es parte de un programa cuya nueva directiva, persigue reducir un 20%
las emisiones de CO2 antes de 2.020.
ÁMBITO DE APLICACIÓN
Las disposiciones del Reglamento deben aplicarse a los acondicionadores aire-aire con una potencia de salida a
efectos de refrigeración de 12 Kw. (o de calefacción si únicamente dispone de ella) como máximo.
ENTRADA EN VIGOR Y APLICACIÓN
-Será aplicable a partir del 1 de enero de 2013
-Los acondicionadores de aire puestos en el mercado antes del 1 de enero del 2013, deberán cumplir las disposiciones
contempladas en la Directiva 2002/31/CE (por lo que quedarán exentos del nuevo etiquetado)
EFICIENCIA ESTACIONAL
Esta nueva reglamentación obliga a los fabricantes a presentar los rendimientos de funcionamiento a cargas parciales,
tanto en refrigeración y en calefacción. En esta última divididas según 3 zonas climáticas diferentes, Fría, promedio y
cálido, con temperaturas de medición homogéneas de temperatura interior y exterior.
A día de hoy es sólo obligatoria en calor la zona promedio.
NUEVA CLASIFICACIÓN
Según la nueva normativa la clasificación energética de un modelo será en función de esta nueva escala.
A+++ SEER ≥ 8,50
A++ 6,10 ≤ SEER < 8,50
A+ 5,60 ≤ SEER < 6,10
A 5,10 ≤ SEER < 5,60
B 4,60 ≤ SEER < 5,10
C 4,10 ≤ SEER < 4,60
D 3,60 ≤ SEER < 4,10
E 3,10 ≤ SEER < 3,60
F 2,60 ≤ SEER < 3,10
G SEER < 2,60
CLASE DE EFICIENCIA
ENERGÉTICA DE LA UNIDAD
EN MODO REFRIGERACIÓN
A+++ SCOP ≥ 5,10
A++ 4,60 ≤ SCOP < 5,10
A+ 4,00 ≤ SCOP < 4,60
A 3,40 ≤ SCOP < 4,00
B 3,10 ≤ SCOP < 3,40
C 2,80 ≤ SCOP < 3,10
D 2,50 ≤ SCOP < 2,80
E 2,20 ≤ SCOP < 2,50
F 1,90 ≤ SCOP < 2,20
G SCOP < 1,90
CLASE DE EFICIENCIA
ENERGÉTICA DE LA UNIDAD
EN MODO CALEFACCIÓN
4
DAITSUCUIDA
EL MEDIO AMBIENTE
REGLAMENTO (UE) Nº 206/2012 DE LA COMISIÓN DE 6 DE MARZO DE 2012
Por el que se desarrolla la Directiva 2009/125/CE del Parlamento Europeo y del Consejo respecto de los requisitos de diseño ecológico
aplicables a los acondicionadores de aire y a los ventiladores.
Olvídate del aire acondicionado. Los equipos Inverter de Daitsu consumen únicamente la energía que necesitan
para alcanzar la temperatura seleccionada y la mantienen constante, consiguiendo: un menor gasto, mayor confort,
eliminación de ruidos y prolongando la vida de tu aparato de aire acondicionado.
REDUCCIÓN DEL CONSUMO ENERGÉTICO EN UN 50%
Los climatizadores Inverter Daitsu ofrecen un excepcional ahorro de energía. Los compresores de los equipos
Daitsu, después de alcanzar rápidamente la temperatura deseada, funcionan a una potencia mínima reduciendo
significativamente el consumo eléctrico. Debido a este funcionamiento eficiente, con un aparato Daitsu Inverter se
pueden conseguir ahorros de consumo de hasta un 50% respecto a los sistemas tradicionales, ya que se evitan
continuas paradas y arranques del aparato.
RÁPIDO ALCANCE DE LA TEMPERATURA DE CONFORT
Con Daitsu Inverter, la temperatura de confort se alcanza rápidamente para mantener una temperatura constante
y así evitar los cambios bruscos de temperatura. El amplio margen de potencias de refrigeración y calefacción,
garantiza una temperatura agradable en todo momento.
PICOS DE ARRANQUE
COMPRESOR ENCENDIDO
COMPRESOR APAGADO
COMPRESOR
MÁXIMAS
REVOLUCIONES COMPRESOR
REVOLUCIONES
MÍNIMAS
REVOLUCIONES DEL COMPRESOR TEMPERATURA DE LA ESTANCIA CONSUMO ENERGÉTICO
SIN INVERTER CON DC INVERTER
TEMPERATURA
FLUCTUACIÓN
NORMAL INVERTER
5
TECNOLOÍA INVERTER
EL PLACER DEL CONFORT
-La mejora, se basa únicamente en los rendimientos estacionales del producto (SEER y SCOP)
-Actualización cada 2 años a partir de 2013
EVOLUCIÓN DEL ETIQUETADO
DAITSU MUY COMPROMETIDO CON EL MEDIO AMBIENTE PRESENTA SU NUEVA GAMA CUMPLIENDO
CON LA NUEVA NORMATIVA. TODA UNA GAMA COMPLETA DE CLASE ENERGÉTICA A+.
PRESTACIONES
ESPECÍFICAS
DE PRODUCTO
TURBO
INCREMENTALAPOTENCIAFRIGORÍFICAOCALORÍFICAPARAACELERAR EL
ACONDICIONAMIENTO DE LA HABITACIÓN Y CONSEGUIR LA TEMPERATURA
DESEADA RÁPIDAMENTE.
FILTRO CARBÓN ACTIVADO
ACTÚA COMO DESINFECTANTE Y ABSORBE PEQUEÑAS PARTÍCULAS DE
POLVO, HUMO PREVINIENDO REACCIONES ALÉRGICAS.
SWING
LAS LAMAS DE SALIDA DEL AIRE SE MUEVEN VERTICALMENTE DE FORMA
AUTOMÁTICA PARA DISTRIBUIR HOMGÉNEAMENTE EL AIRE.
DRY
REDUCE LA HUMEDAD EN LA ESTANCIA.
TIMER
PERMITE UNA PROGRAMACIÓN COMPLETA DURANTE 24 H.
LIGHT
FUNCIÓN QUE PERMITE QUE TODOS LOS INDICADORES LUMINOSOS DE LA
UNIDAD INTERIOR SE APAGUEN.
SLEEP
REGULA EL NIVEL DE TEMPERATURA DE LA ESTANCIA PARA OBTENER EL
MÁXIMO CONFORT Y AHORRO ENERGÉTICO.
CUATRO VELOCIDADES DE CLIMATIZACIÓN:
ALTA PARA UNA ÓPTIMA DESHUMIDIFICACIÓN.
MEDIA PARA UN FUNCIONAMIENTO NORMAL.
BAJA PARA UN FUNCIONAMIENTO SILENCIOSO.
OPCIÓN AUTO EL EQUIPO SELECCIONA LA VELOCIDAD ADECUADA EN CADA
MOMENTO.
VENTILACIÓN: OPCIÓN DE FUNCIONAMIENTO EN MODO VENTILADOR.
X-FAN
SECADO INTERNO DE LA UNIDAD INTERIOR PREVINIENDO LA FORMACIÓN
DE MOHO.
TEST
REVISAELFUNCIONAMIENTODELEQUIPOYMUESTRAELCÓDIGODEERROR
EN EL PANEL DE LA UNIDAD INTERIOR.
RESET
LOCK
6
ÍNDICE
7
2 INTRODUCCIÓN
4 EFICIENCIA ENERGÉTICA
5 TECNOLOGÍA INVERTER
6 PRESTACIONES ESPECÍFICAS DE PRODUCTO
7 ÍNDICE
8 LÍNEA HOGAR
10 SPLIT PARED INVERTER CLASE A+
14 MULTISPLIT PARED INVERTER CLASE A+
16 CLIMATIZADORES PORTÁTILES
18 PURIFICADOR
20 DESHUMIDIFICADORES
21 ¿CÓMO ELEGIR TU AIRE ACONDICIONADO?
22 LÍNEA COMERCIAL
23 CORTINAS DE AIRE
25 MANDOS
26 ASISTENCIA TÉCNICA
DAITSU
LÍNEA HOGAR
En casa como en ningún sitio. En DAITSU sólo queremos que te
sientas bien para que puedas olvidarte de las cosas “poco”
transcendentales como el aire acondicionado.
8
2.150 Kcal/h 3.000 Kcal/h 4.300 Kcal/h 5.400 Kcal/h
12 l/dias 20 l/dias
SPLIT
PARED
INVERTER
CLASE A+
DESHUMIDIFICADORES
MULTISPLIT
PARED
INVERTER
CLASE A+
CLIMATIZADORES
PORTÁTILES
9
CAPACIDAD
DESHUMIDIFICACIÓN
15/41 m2
PURIFICADOR
AREA
DE APLICACIÓN
POTENCIA
FRIGORÍFICA
DAITSU LÍNEA HOGAR
ADD12 ADD20
APD9-AL APD12-AN
APD12-ANT
ASD9UI-EK ASD12UI-EK ASD18UI-EK ASD24UI-EK
ASD9U2I-EE ASD9U2I-EE
APU-DA30
SPLIT PARED
INVERTER
CLASE A+
MODELO
CÓDIGO
ASD9UI-EK ASD12UI-EK
CAPACIDAD EN FRÍO Kcal/h
W
CAPACIDAD EN CALOR Kcal/h
W
RATIO AHORRO ENERGÉTICO Frío SEER
Calor SCOP
CLASE ENERGÉTICA Frio/Calor
NIVEL SONORO UD. INTERIOR Alta / Media / Baja dB(A)
NIVEL SONORO UD. EXTERIOR dB(A)
DIMENSIONES UD. INTERIOR Ancho x Fondo x Alto mm
DIMENSIONES UD. EXTERIOR Ancho x Fondo x Alto mm
PESO NETO(KG) U. Int / Ext.
CAUDAL AIRE UD. INTERIOR Min / Max m3/h
CAUDAL AIRE UD. EXTERIOR Max m3/h
TENSIÓN / FASES / FRECUENCIA V/nº/Hz
CONSUMO ELÉCTRICO Frío / Calor kW
INTENSIDAD MÁXIMA DE ARRANQUE A
INTENSIDAD ABSORBIDA Frío / Calor A
CABLEADO ELÉCTRICO Alimentación
CONEXIÓN ELÉCTRICA Interconexión
DIÁMETROS DE TUBERÍA (PULG.) Fino-Grueso pulg.
DISTANCIAS MÁXINAS PERMITIDAS Máx. Total/Vert. m
REFRIGERANTE
PRECARGA m
CARGA ADICIONAL gr/m
RANGO FUNCIONAMIENTO Frío ºC
Calor ºC
2.322 (473 ~ 2.752)
2.700 (550 ~ 3.200)
2.408 ( 688 ~ 3.096)
2.800 (800 ~ 3.600)
5,60
3,80
A+ / A
39 / 34 / 28
55
845 x 180 x 275
776 x 320 x 540
10,0 / 28,0
300 / 600
1.800
230 / 1 / 50
870/720
9,0
3,80 / 3,15
(U.I) 2x2,5+T
3x2,5+T
1/4"-3/8"
15 / 10
R410A
5
20
18~43
-7~24
3NDA8245
3.010 (438 ~ 3.354)
3.500 (510 ~ 3.900)
3.440 (756 ~ 3.784)
4.000 (880 ~ 4.400)
6,10
4,00
A++ / A+
42 / 39 / 36
55
845 x 180 x 275
776 x 320 x 540
10,0 / 29,0
300 / 600
1.800
230 / 1 / 50
1170/1080
9,0
5,20 / 4,79
(U.I) 2x2,5+T
3x2,5+T
1/4"-3/8"
15 / 10
R410A
5
20
18~43
-7~24
3NDA8250
LanuevagamaDaitsuEKpresentaunnuevodiseñoeleganteyCompactodesuaves
líneas integrándose en cualquier tipo de ambiente.
Destaca en especial por ofrecer un gran ahorro en un excelente balance entre el
nivel de confort y el menor consumo posible gracias al modo “Energy Saving”.
El “LowVoltagestartUp” permite un arranque correcto de la unidad en lugares
donde la corriente es inestable o baja. (170 ~ 265 V).
ASD9-12 Ui-EK
10
Con la función TURBO incrementamos la potencia frigorífica o
calorífica para acelerar el acondicionamiento de la habitación y
conseguir la temperatura deseada rápidamente.
Con la función X-Fan el ventilador sigue funcionando eliminado
lahumedad.Evitandolaaparicióndemodomanteniéndololimpio
y saludable.

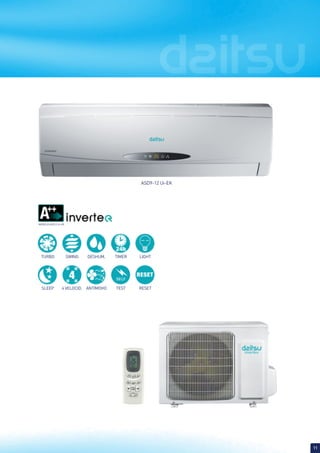

ASD9-12 Ui-EK
TURBO
11
MODELO ASD12 Ui-EK
SWING DESHUM. TIMER LIGHT
SLEEP 4 VELOCID. ANTIMOHO TEST RESET
SPLIT PARED
INVERTER
CLASE A+
MODELO
CÓDIGO
ASD18UI-EK ASD24UI-EK
CAPACIDAD EN FRÍO Kcal/h
W
CAPACIDAD EN CALOR Kcal/h
W
RATIO AHORRO ENERGÉTICO Frío SEER
Calor SCOP
CLASE ENERGÉTICA Frio/Calor
NIVEL SONORO UD. INTERIOR Alta / Media / Baja dB(A)
NIVEL SONORO UD. EXTERIOR dB(A)
DIMENSIONES UD. INTERIOR Ancho x Fondo x Alto mm
DIMENSIONES UD. EXTERIOR Ancho x Fondo x Alto mm
PESO NETO(KG) U. Int / Ext.
CAUDAL AIRE UD. INTERIOR Min / Max m3/h
CAUDAL AIRE UD. EXTERIOR Max m3/h
TENSIÓN / FASES / FRECUENCIA V/nº/Hz
CONSUMO ELÉCTRICO Frío / Calor kW
INTENSIDAD MÁXIMA DE ARRANQUE A
INTENSIDAD ABSORBIDA Frío / Calor A
CABLEADO ELÉCTRICO Alimentación
CONEXIÓN ELÉCTRICA Interconexión
DIÁMETROS DE TUBERÍA (PULG.) Fino-Grueso pulg.
DISTANCIAS MÁXINAS PERMITIDAS Máx. Total/Vert. m
REFRIGERANTE
PRECARGA m
CARGA ADICIONAL gr/m
RANGO FUNCIONAMIENTO Frío ºC
Calor ºC
4.536 (1.084 ~ 5.676)
5.275 (1.260 ~ 6.600)
4.988 (963 ~ 5.848)
5.800 (1.120 ~ 6.800)
5,61
3,80
A+ / A
43 / 40 / 35
55
940 x 200 x 298
955 x 396 x 700
12,0 / 45,0
550 / 850
3.200
230 / 1 / 50
1,62 / 1,60
11,8
7,2 / 7,8
(U.E) 2x2,5+T
3x2,5+T
1/4"-1/2"
25 /10
R410A
5
20
18~43
-7~24
3NDA8255
5.546 (2.175 ~ 5.632)
6.450 (2.530 ~ 6.550)
6.019 (2.175 ~ 6.535)
7.000 (2.530 ~ 7.600)
5,10
3,80
A / A
47 / 42 / 39
58
1.007 x 219 x 315
980 x 427 x 790
14,0 / 60,0
550 / 1.000
4.000
230 / 1 / 50
2,18 / 2,22
12,4
9,7 / 9,8
(U.E) 2x2,5+T
3x2,5+T
1/4"-5/8"
25 /10
R410A
5
50
18~43
-7~24
3NDA8260
ASD 18-24 Ui-EK
12
LanuevagamaDaitsuEKpresentaunnuevodiseñoeleganteyCompactodesuaves
líneas integrándose en cualquier tipo de ambiente.
Destaca en especial por ofrecer un gran ahorro en un excelente balance entre el
nivel de confort y el menor consumo posible gracias al modo “Energy Saving”.
El “LowVoltagestartUp” permite un arranque correcto de la unidad en lugares
donde la corriente es inestable o baja. (170 ~ 265 V).
Con la función TURBO incrementamos la potencia frigorífica o
calorífica para acelerar el acondicionamiento de la habitación y
conseguir la temperatura deseada rápidamente.
Con la función X-Fan el ventilador sigue funcionando eliminado
lahumedad.Evitandolaaparicióndemodomanteniéndololimpio
y saludable.
ASD 18-24 Ui-EK
13
TURBO SWING DESHUM. TIMER LIGHT
SLEEP 4 VELOCID. ANTIMOHO TEST RESET
MULTISPLIT PARED
INVERTER
CLASE A+
MODELO
CÓDIGO
ASD9U2I-EE ASD912U11I-EE
CAPACIDAD EN FRÍO Kcal/h
W
CAPACIDAD EN CALOR Kcal/h
W
RATIO AHORRO ENERGÉTICO Frío SEER
Calor SCOP
CLASE ENERGÉTICA Frio/Calor
NIVEL SONORO UD. INTERIOR Alta / Media / Baja dB(A)
NIVEL SONORO UD. EXTERIOR dB(A)
DIMENSIONES UD. INTERIOR Ancho x Fondo x Alto mm
DIMENSIONES UD. EXTERIOR Ancho x Fondo x Alto mm
PESO NETO(KG) U. Int / Ext.
CAUDAL AIRE UD. INTERIOR Min / Max m3/h
CAUDAL AIRE UD. EXTERIOR Max m3/h
TENSIÓN / FASES / FRECUENCIA V/nº/Hz
CONSUMO ELÉCTRICO Frío / Calor kW
INTENSIDAD MÁXIMA DE ARRANQUE A
INTENSIDAD ABSORBIDA Frío / Calor A
CABLEADO ELÉCTRICO Alimentación
CONEXIÓN ELÉCTRICA Interconexión
DIÁMETROS DE TUBERÍA (PULG.) Fino-Grueso pulg.
DISTANCIAS MÁXINAS PERMITIDAS Máx. Total/Vert. m
REFRIGERANTE
PRECARGA m
CARGA ADICIONAL gr/m
RANGO FUNCIONAMIENTO Frío ºC
Calor ºC
2.236
2.600
2.408
2.800
5,6
3,8
A+ / A
34 / 31 / 28
63
790 x 170 x 265
955 x 396 x 700
9,0 / 50,0
410 / 380 / 320
3.200
230 / 1 / 50
1,55 / 1,55
5,0
6,88 / 6,88
(U.E) 2x2,5+T
3x2,5+T
1/4"-3/8"
20 / 10
R410A
5
15
18 ~ 43
-7 ~ 24
3NDA8300
3.010
3.500
3.268
3.800
5,6
3,8
A+ / A
34 / 32 / 30
63
845 x 180 x 275
955 x 396 x 700
10,0 / 50,0
500 / 420 / 350
3.200
230 / 1 / 50
1,55 / 1,56
5,0
6,88 / 6,88
(U.E) 2x2,5+T
3x2,5+T
1/4"-3/8"
20 / 10
R410A
5
15
18 ~ 43
-7 ~ 24
3NDA8305
ASD 9 U2i-EE / ASD 912 U11i-EE
14
LanuevagamaDaitsuEEpresenta unnuevodiseñoelegantey Compactodesuaves
líneas integrándose en cualquier tipo de ambiente.
Destaca en especial por ofrecer un gran ahorro en un excelente balance entre el
nivel de confort y el menor consumo posible gracias al modo “Energy Saving”.
El “LowVoltagestartUp” permite un arranque correcto de la unidad en lugares
donde la corriente es inestable o baja. (170 ~ 265 V).
Con la función TURBO incrementamos la potencia frigorífica o
calorífica para acelerar el acondicionamiento de la habitación y
conseguir la temperatura deseada rápidamente.
Con la función X-Fan el ventilador sigue funcionando eliminado
lahumedad.Evitandolaaparicióndemodomanteniéndololimpio
y saludable.
*DATOS PRELIMINARES
ASD 9 U2i-EE
TURBO SWING DESHUM. TIMER LIGHT SLEEP 4 VELOCID. ANTIMOHO TEST RESET
15
ASD 912 U11i-EE
DAITSU
PORTÁTILES
MODELO
CÓDIGO
APD9-AL*
POTENCIA FRIGORÍFICA Kcal/h
W
POTENCIA CALORÍFICA Kcal/h
W
RATIO AHORRO ENERGÉTICO EER
CLASE ENERGÉTICA Frio/Calor
NIVEL SONORO UNIDAD Alta / Media / Baja dB(A)
DIMENSIONES UNIDAD Ancho x Fondo x Alto mm
PESO NETO(KG) Int. Kg
CAUDAL AIRE UNIDAD Min / Max m3
/h
TENSIÓN / FASES / FRECUENCIA V/nº/Hz
CONSUMO ELÉCTRICO Frío / Calor kW
INTENSIDAD MÁXIMA DE ARRANQUE A
INTENSIDAD ABSORBIDA Frío / Calor A
CABLEADO ELÉCTRICO Alimentación
REFRIGERANTE tipo
RANGO FUNCIONAMIENTO Refrigeración ºC
2.269
2.638
--
--
2,62
A
56/51/48
444 x 370 x 714
28,5
497/438
230 / 1 /50
1
21,7
6,5
(U.I) 2x2,5 + T
R410a
+17 +35
3NDA0015
APD12-AN*
3.027
3.520
--
--
2,62
A
54/51/48
483 x 375 x 814
35
497/438
230 / 1 /50
1,34
22
8,3
(U.I) 2x2,5 + T
R410a
+17 +35
3NDA0020
APD12-ANT*
3.027
3.520
1.512
1.758
2,62
A
55/52/49
483 x 375 x 814
35
530/459
230 / 1 /50
1,34/1,8
22
8,3
(U.I) 2x2,5 + T
R410a
+17 +35
3NDA0025
Los nuevos portátiles Daitsu, presentan un innovador y moderno diseño.
Garantizan un máximo confort, ahorro energético y respeto por el medio
ambiente al tener una clasificación de eficiencia energética clase A y utilizar
el refrigerante R410A.
APD9AL / APD12AN / APD12ANT
16
EXCLUSIVO SISTEMA SLINGER UP
Evaporacióndelagua decondensación, por loqueestos modelos
no precisan de depósito de drenaje. Además, con este sistema el
agua está en contacto con el condensador aportando mayor
rendimiento al equipo.
*CONSULTAR DISPONIBILIDAD
DISEÑO COMPACTO, LIGERO Y PRÁCTICO
Medidasreducidasyconunpesodesolo28kg,ademásincorpora
una práctica asa para facilitar su transporte (APD9-AL).
SWING DESHUM. TIMER
SLEEP 4 VELOCID. RESET
17
APD9-AL
APD12-AN / APD12-ANT
DAITSU
PURIFICADOR
18
MODELO
CÓDIGO
APU-DA30
CAUDAL AIRE UNIDAD m3
/h
ÁREA DE APLICACIÓN m2
PRESIÓN SONORA Turbo dB(A)
Alta dB(A)
Media dB(A)
Baja dB(A)
DIMENSIONES Ancho mm
Fondo mm
Alto mm
PESO BRUTO/NETO Kg
TENSIÓN / FASES / FRECUENCIA V/nº/Hz
CONSUMO ELÉCTRICO W
INTENSIDAD MÁXIMA DE ARRANQUE A
300
15 / 41*
50
44
36
26
396
245
576
12-10
230 / 1 / 50
95
0,41
3NDA0030
SALUDABLE
Genera1.200.000-1.400.000ionesporcentímetrocúbico(enfunciónturbo).
* EN MODO TURBO
HIGIÉNICO
Eliminan el 99,97% del polvo y el 100% del humo
del tabaco y los malos olores. Eficaz contra las alergias.
PANEL DE MANDOS LUMINOSO
BOTONES MODE Y ON-OFF
REJILLA DE FILTRO HIMOP
FILTRO DE CARBÓN ACTIVADO
REJILLA DEL FILTRO DE CARBÓN ACTIVADO GENERADOR DE IONES
ESTRUCTURA PRINCIPAL
FILTRO HEPA
FILTRO HIMOP
FILTRO CATALIZADOR FRIO
ENTRADA DE AIRE
MARCO PARA EL POLVO
FILTRO DE IONES DE PLATA
PANEL
POLVO
ELECTRODO DE ALTO VOLTAJE
POLVO CARGADO
FILTRO ELECTROSTÁTICO
AIRE FRESCO
19
TIMER SLEEP RESET LOCK
APU-DA30
DAITSU
DESHUMIDIFICADORES
20
MODELO
CÓDIGO
ADD12
CAPACIDAD DESHUMIDIFICACIÓN 30ºC, HR 80% l/día
CAPACIDAD DEPÓSITO l
CAUDAL AIRE TRATADO m3
/h
NIVEL SONORO dB(A)
DIMENSIONES Ancho mm
Fondo mm
Alto mm
PESO NETO Kg
TENSIÓN / FASES V/nº/Hz
CONSUMO ELÉCTRICO 27ºC, HR 60% W
30ºC, HR 80% W
INTENSIDAD ABSORBIDA 27ºC, HR 60% A
30ºC, HR 80% A
REFRIGERANTE
12
6
130
43
380
261,5
545
12,5
230/1/50
220
300
1,1
1,8
R134A
3NDA0045
ADD20
20
6
150
44
380
261,5
545
12,5
230/1/50
290
400
1,6
2
R134A
3NDA0055
GRAN CAPACIDAD DE DESHUMECTACIÓN
Reduce al máximo el nivel de humedad en la sala y
mantieneelairedelinteriorsecoyconfortable.
MODO SILENCIOSO
REFRIGERANTE ECOLÓGICO
Paraprotegerelentornoyreducirlacontaminación
medioambiental.
FUNCIÓN “SECAR COLADA”
Sepuedeutilizarparaevitarquelaropaylosmuebles
sehumedezcancuandoeltiempoeslluvioso.
DEPÓSITO DE DESAGÜE DE GRAN CAPACIDAD
AHORRO DE ENERGÍA
ADD 12-20
kcal/h por área,
aislamiento y orientación
Conversión: BTU/h kcal/h BTU/h WValor en kcal/h:
TECHO
AISLADO
Ventanas
no soleadas
Ventanas
soleadas
Ventanas
pequeñas
Ventanas
grandes
Ventanas
pequeñas
Ventanas
grandes
10 20 30 40 50 60 70 m2
TECHO
NO AISLADO
Ventanas
no soleadas
Ventanas
soleadas
Ventanas
grandes
Ventanas
grandes
Ventanas
pequeñas
Ventanas
grandes
10 20 30 40 50 60 70 m2
x4
÷4
x0,86
÷0,86
1.750
2.250
3.000
3.500
4.250
5.000
6.000
1.750
2.250
3.000
3.500
4.250
5.000
6.000
1.750
2.250
3.000
3.500
4.250
5.000
6.000
1.750
2.250
3.000
3.500
4.250
5.000
6.000
1.750
2.250
3.000
3.500
4.250
5.000
6.000
1.750
2.250
3.000
3.500
4.250
5.000
6.000
1.750
2.250
3.000
3.500
4.250
5.000
6.000
1.750
2.250
3.000
3.500
4.250
5.000
6.000
3.500
¿CÓMO ELEGIR TU AIRE
ACONDICIONADO DAITSU?
21
4
DAITSU
APLICACIÓN COMERCIAL
22
1.400 m3
/h 1.756 m3
/h
CORTINAS DE AIRE
23
VOLUMEN
DE AIRE
DAITSU APLICACIÓN COMERCIAL
AUD 90 AUD 120
DAITSU
CORTINAS DE AIRE
24
MODELO
CÓDIGO
AUD 90
DISTANCIA m
VELOCIDAD DEL AIRE Alta m/s
VOLUMEN DEL AIRE m3
/h
NIVEL SONORO Alta dB(A)
Baja dB(A)
DIMENSIONES Ancho mm
Alto mm
Fondo mm
PESO NETO kg
CONSUMO ELÉCTRICO W
1.400
52
51
900
220
157
11,2
120
3NDA0720
AUD 120
3NDA0725
IDEALPARALOCALESCOMERCIALESSITUADOSENZONASDEALTAPOLUCIÓNYTEMPERATURASEXTREMAS.
ATRACTIVO DISEÑO, VÁLIDO PARA SU INSTALACIÓN EN CUALQUIER UBICACIÓN.
INCORPORA VENTILADOR AXIAL MONOFÁSICO, PROTEGIDO POR MATERIAL DE PLÁSTICO.
MANDO A DISTANCIA.
AUD 90-120
AUD 90
AUD 120
0
10,3
1
3,5
2
2,6
3
1,5
1.760
54
53
1.200
220
157
14,5
145
1
10,3
2
3,5
3
2,6
4
1,5
DAITSU
MANDOS DE CONTROL REMOTO
25
ON/OFF BOTÓN DE ENCENDIDO/APAGADO
MODE UTILICE ESTE BOTÓN PARA SELECCIONAR EL MODO DE FUNCIONAMIENTO: REFRIGERACIÓN, CALEFACCIÓN,
DESHUMECTACIÓN, VENTILACIÓN, AUTOMÁTICO.
FANCONESTEBOTÓNSEAJUSTALAVELOCIDADDELVENTILADORSIGUIENDOLASECUENCIAAUTO,ALTA,MEDIAOBAJA.
CONFIGURACIÓNTEMPERATURA:SEUTILIZANPARACONFIGURARLATEMPERATURA AMBIENTEYELTEMPORIZADOR.
SWING SIRVE PARA ACCIONAR O DESACTIVAR LA OSCILACIÓN DE LAS REJILLAS VERTICALES Y PARA AJUSTAR LA
DIRECCIÓN DEL FLUJO DE AIRE HACIA ARRIBA O HACIA ABAJO
SLEEP SE EMPLEA PARA ACTIVAR O DESACTIVAR EL MODO DE DESCONEXIÓN NOCTURNA
CLOCK SIRVE PARA CONFIGURAR LA HORA
TIMER ON/OFF: SE EMPLEA PARA ACTIVAR O DESACTIVAR EL TEMPORIZADOR
TURBO INCREMENTA LA POTENCIA FRIGORÍFICA O CALORÍFICA PARA ACELERAR EL ACONDICIONAMIENTO DE LA
HABITACIÓN Y CONSEGUIR LA TEMPERATURA DESEADA RÁPIDAMENTE.
LIGHT FUNCIÓN QUE PERMITE QUE TODOS LOS INDICADORES LUMINOSOS DE LA UNIDAD INTERIOR SE APAGUEN.
X-FAN ELIMINA LA HUMEDAD DE LA UNIDAD INTERIOR PARA EVITAR LA FORMACIÓN DE MOHO.
1
2
3
5
6
7
8
11
12
4
109
13
1
23
4
5
6 7
89 10
11
12
13
SERVICIO POSTVENTA
26
Funciona tan bien que te olvidas de él.
WEB
SELECCIONANDO LA PROVICIA SE MUESTRAN LOS SERVICIOS TÉCNICOS MÁS CERCANOS.
www.eurofred.com/secciones/servicio/red.aspx
BUZÓN DE VOZ
ACTIVO 24H. TECLEANDO CÓDIGO POSTAL SE INDICA EL SERVICIO TÉCNICO MÁS CERCANO.
Tel.: 902 117 498
WWW
¥
EL GRUPO EUROFRED CUENTA CON UNA RED NACIONAL DE SERVICIOS TÉCNICOS
DEDICADOS EXCLUSIVAMENTE A DAR SOPORTE A LAS INCIDENCIAS QUE PUEDAN SURGIR
EN LOS EQUIPOS DE CLIMATIZACIÓN QUE COMERCIALIZA.
PARA SOLICITAR ASISTENCIA TÉCNICA DISPONE DE LAS SIGUIENTES OPCIONES:
27
NOTAS
Funciona tan bien que te olvidas de él.
Reservados los derechos a modificar modelos y datos técnicos. Información válida salvo error de imprenta.
EUROFRED S.A.
Marqués de Sentmenat, 97, 08029 Barcelona,
Tel. 93 419 97 97 - Fax 93 419 87 87
www.eurofred.com
CANAL DISTRIBUCIÓN
Tel. 93 493 23 01 - Fax 902 091 859
www.grupoeurofred.com
Funciona tan bien que te olvidas de él.

Daitsu 2013

  • 1.
  • 2.
    DAITSU es unamarca de aire acondicionado, consolidada y de notable prestigio. La cualidad principal del aire acondicionado daitsu es que, una vez instalado, te olvidas de él. Porque es muy silencioso y pasa prácticamente desapercibido, por su mínimo consumo y por que su índice de averías es seguramente el más bajo del mercado. DAITSU funciona muy bien, es el aire acondicionado ideal para, casi, aire ACONDICIONADO
  • 3.
    olvidarte. Aunque nodel todo, ya que aporta un excelente bienestar. DAITSU dispone de una amplia gama de aires acondicionados con los últimos avances técnicos, modelos creados para el hogar o el negocio y adaptados a todas las economías. DAITSU es la marca de aire acondicionado para disfrutar de sus ventajas y olvidarte de lo demás. Funciona tan bien que te olvidas de él.
  • 4.
    Año tras añoel reto de daitsu es ofrecer una gama de productos que se adapte a las máximas exigencias de los consumidores. Por ello, presenta una gama totalmente renovada clase energética A de gas R410 A y con un diseño nuevo e innovador, según la nueva normativa europea. NUEVO ETIQUETADO DE EFICIENCIA ENERGÉTICA La nueva etiqueta de eficiencia energética es parte de un programa cuya nueva directiva, persigue reducir un 20% las emisiones de CO2 antes de 2.020. ÁMBITO DE APLICACIÓN Las disposiciones del Reglamento deben aplicarse a los acondicionadores aire-aire con una potencia de salida a efectos de refrigeración de 12 Kw. (o de calefacción si únicamente dispone de ella) como máximo. ENTRADA EN VIGOR Y APLICACIÓN -Será aplicable a partir del 1 de enero de 2013 -Los acondicionadores de aire puestos en el mercado antes del 1 de enero del 2013, deberán cumplir las disposiciones contempladas en la Directiva 2002/31/CE (por lo que quedarán exentos del nuevo etiquetado) EFICIENCIA ESTACIONAL Esta nueva reglamentación obliga a los fabricantes a presentar los rendimientos de funcionamiento a cargas parciales, tanto en refrigeración y en calefacción. En esta última divididas según 3 zonas climáticas diferentes, Fría, promedio y cálido, con temperaturas de medición homogéneas de temperatura interior y exterior. A día de hoy es sólo obligatoria en calor la zona promedio. NUEVA CLASIFICACIÓN Según la nueva normativa la clasificación energética de un modelo será en función de esta nueva escala. A+++ SEER ≥ 8,50 A++ 6,10 ≤ SEER < 8,50 A+ 5,60 ≤ SEER < 6,10 A 5,10 ≤ SEER < 5,60 B 4,60 ≤ SEER < 5,10 C 4,10 ≤ SEER < 4,60 D 3,60 ≤ SEER < 4,10 E 3,10 ≤ SEER < 3,60 F 2,60 ≤ SEER < 3,10 G SEER < 2,60 CLASE DE EFICIENCIA ENERGÉTICA DE LA UNIDAD EN MODO REFRIGERACIÓN A+++ SCOP ≥ 5,10 A++ 4,60 ≤ SCOP < 5,10 A+ 4,00 ≤ SCOP < 4,60 A 3,40 ≤ SCOP < 4,00 B 3,10 ≤ SCOP < 3,40 C 2,80 ≤ SCOP < 3,10 D 2,50 ≤ SCOP < 2,80 E 2,20 ≤ SCOP < 2,50 F 1,90 ≤ SCOP < 2,20 G SCOP < 1,90 CLASE DE EFICIENCIA ENERGÉTICA DE LA UNIDAD EN MODO CALEFACCIÓN 4 DAITSUCUIDA EL MEDIO AMBIENTE REGLAMENTO (UE) Nº 206/2012 DE LA COMISIÓN DE 6 DE MARZO DE 2012 Por el que se desarrolla la Directiva 2009/125/CE del Parlamento Europeo y del Consejo respecto de los requisitos de diseño ecológico aplicables a los acondicionadores de aire y a los ventiladores.
  • 5.
    Olvídate del aireacondicionado. Los equipos Inverter de Daitsu consumen únicamente la energía que necesitan para alcanzar la temperatura seleccionada y la mantienen constante, consiguiendo: un menor gasto, mayor confort, eliminación de ruidos y prolongando la vida de tu aparato de aire acondicionado. REDUCCIÓN DEL CONSUMO ENERGÉTICO EN UN 50% Los climatizadores Inverter Daitsu ofrecen un excepcional ahorro de energía. Los compresores de los equipos Daitsu, después de alcanzar rápidamente la temperatura deseada, funcionan a una potencia mínima reduciendo significativamente el consumo eléctrico. Debido a este funcionamiento eficiente, con un aparato Daitsu Inverter se pueden conseguir ahorros de consumo de hasta un 50% respecto a los sistemas tradicionales, ya que se evitan continuas paradas y arranques del aparato. RÁPIDO ALCANCE DE LA TEMPERATURA DE CONFORT Con Daitsu Inverter, la temperatura de confort se alcanza rápidamente para mantener una temperatura constante y así evitar los cambios bruscos de temperatura. El amplio margen de potencias de refrigeración y calefacción, garantiza una temperatura agradable en todo momento. PICOS DE ARRANQUE COMPRESOR ENCENDIDO COMPRESOR APAGADO COMPRESOR MÁXIMAS REVOLUCIONES COMPRESOR REVOLUCIONES MÍNIMAS REVOLUCIONES DEL COMPRESOR TEMPERATURA DE LA ESTANCIA CONSUMO ENERGÉTICO SIN INVERTER CON DC INVERTER TEMPERATURA FLUCTUACIÓN NORMAL INVERTER 5 TECNOLOÍA INVERTER EL PLACER DEL CONFORT -La mejora, se basa únicamente en los rendimientos estacionales del producto (SEER y SCOP) -Actualización cada 2 años a partir de 2013 EVOLUCIÓN DEL ETIQUETADO DAITSU MUY COMPROMETIDO CON EL MEDIO AMBIENTE PRESENTA SU NUEVA GAMA CUMPLIENDO CON LA NUEVA NORMATIVA. TODA UNA GAMA COMPLETA DE CLASE ENERGÉTICA A+.
  • 6.
    PRESTACIONES ESPECÍFICAS DE PRODUCTO TURBO INCREMENTALAPOTENCIAFRIGORÍFICAOCALORÍFICAPARAACELERAR EL ACONDICIONAMIENTODE LA HABITACIÓN Y CONSEGUIR LA TEMPERATURA DESEADA RÁPIDAMENTE. FILTRO CARBÓN ACTIVADO ACTÚA COMO DESINFECTANTE Y ABSORBE PEQUEÑAS PARTÍCULAS DE POLVO, HUMO PREVINIENDO REACCIONES ALÉRGICAS. SWING LAS LAMAS DE SALIDA DEL AIRE SE MUEVEN VERTICALMENTE DE FORMA AUTOMÁTICA PARA DISTRIBUIR HOMGÉNEAMENTE EL AIRE. DRY REDUCE LA HUMEDAD EN LA ESTANCIA. TIMER PERMITE UNA PROGRAMACIÓN COMPLETA DURANTE 24 H. LIGHT FUNCIÓN QUE PERMITE QUE TODOS LOS INDICADORES LUMINOSOS DE LA UNIDAD INTERIOR SE APAGUEN. SLEEP REGULA EL NIVEL DE TEMPERATURA DE LA ESTANCIA PARA OBTENER EL MÁXIMO CONFORT Y AHORRO ENERGÉTICO. CUATRO VELOCIDADES DE CLIMATIZACIÓN: ALTA PARA UNA ÓPTIMA DESHUMIDIFICACIÓN. MEDIA PARA UN FUNCIONAMIENTO NORMAL. BAJA PARA UN FUNCIONAMIENTO SILENCIOSO. OPCIÓN AUTO EL EQUIPO SELECCIONA LA VELOCIDAD ADECUADA EN CADA MOMENTO. VENTILACIÓN: OPCIÓN DE FUNCIONAMIENTO EN MODO VENTILADOR. X-FAN SECADO INTERNO DE LA UNIDAD INTERIOR PREVINIENDO LA FORMACIÓN DE MOHO. TEST REVISAELFUNCIONAMIENTODELEQUIPOYMUESTRAELCÓDIGODEERROR EN EL PANEL DE LA UNIDAD INTERIOR. RESET LOCK 6
  • 7.
    ÍNDICE 7 2 INTRODUCCIÓN 4 EFICIENCIAENERGÉTICA 5 TECNOLOGÍA INVERTER 6 PRESTACIONES ESPECÍFICAS DE PRODUCTO 7 ÍNDICE 8 LÍNEA HOGAR 10 SPLIT PARED INVERTER CLASE A+ 14 MULTISPLIT PARED INVERTER CLASE A+ 16 CLIMATIZADORES PORTÁTILES 18 PURIFICADOR 20 DESHUMIDIFICADORES 21 ¿CÓMO ELEGIR TU AIRE ACONDICIONADO? 22 LÍNEA COMERCIAL 23 CORTINAS DE AIRE 25 MANDOS 26 ASISTENCIA TÉCNICA
  • 8.
    DAITSU LÍNEA HOGAR En casacomo en ningún sitio. En DAITSU sólo queremos que te sientas bien para que puedas olvidarte de las cosas “poco” transcendentales como el aire acondicionado. 8
  • 9.
    2.150 Kcal/h 3.000Kcal/h 4.300 Kcal/h 5.400 Kcal/h 12 l/dias 20 l/dias SPLIT PARED INVERTER CLASE A+ DESHUMIDIFICADORES MULTISPLIT PARED INVERTER CLASE A+ CLIMATIZADORES PORTÁTILES 9 CAPACIDAD DESHUMIDIFICACIÓN 15/41 m2 PURIFICADOR AREA DE APLICACIÓN POTENCIA FRIGORÍFICA DAITSU LÍNEA HOGAR ADD12 ADD20 APD9-AL APD12-AN APD12-ANT ASD9UI-EK ASD12UI-EK ASD18UI-EK ASD24UI-EK ASD9U2I-EE ASD9U2I-EE APU-DA30
  • 10.
    SPLIT PARED INVERTER CLASE A+ MODELO CÓDIGO ASD9UI-EKASD12UI-EK CAPACIDAD EN FRÍO Kcal/h W CAPACIDAD EN CALOR Kcal/h W RATIO AHORRO ENERGÉTICO Frío SEER Calor SCOP CLASE ENERGÉTICA Frio/Calor NIVEL SONORO UD. INTERIOR Alta / Media / Baja dB(A) NIVEL SONORO UD. EXTERIOR dB(A) DIMENSIONES UD. INTERIOR Ancho x Fondo x Alto mm DIMENSIONES UD. EXTERIOR Ancho x Fondo x Alto mm PESO NETO(KG) U. Int / Ext. CAUDAL AIRE UD. INTERIOR Min / Max m3/h CAUDAL AIRE UD. EXTERIOR Max m3/h TENSIÓN / FASES / FRECUENCIA V/nº/Hz CONSUMO ELÉCTRICO Frío / Calor kW INTENSIDAD MÁXIMA DE ARRANQUE A INTENSIDAD ABSORBIDA Frío / Calor A CABLEADO ELÉCTRICO Alimentación CONEXIÓN ELÉCTRICA Interconexión DIÁMETROS DE TUBERÍA (PULG.) Fino-Grueso pulg. DISTANCIAS MÁXINAS PERMITIDAS Máx. Total/Vert. m REFRIGERANTE PRECARGA m CARGA ADICIONAL gr/m RANGO FUNCIONAMIENTO Frío ºC Calor ºC 2.322 (473 ~ 2.752) 2.700 (550 ~ 3.200) 2.408 ( 688 ~ 3.096) 2.800 (800 ~ 3.600) 5,60 3,80 A+ / A 39 / 34 / 28 55 845 x 180 x 275 776 x 320 x 540 10,0 / 28,0 300 / 600 1.800 230 / 1 / 50 870/720 9,0 3,80 / 3,15 (U.I) 2x2,5+T 3x2,5+T 1/4"-3/8" 15 / 10 R410A 5 20 18~43 -7~24 3NDA8245 3.010 (438 ~ 3.354) 3.500 (510 ~ 3.900) 3.440 (756 ~ 3.784) 4.000 (880 ~ 4.400) 6,10 4,00 A++ / A+ 42 / 39 / 36 55 845 x 180 x 275 776 x 320 x 540 10,0 / 29,0 300 / 600 1.800 230 / 1 / 50 1170/1080 9,0 5,20 / 4,79 (U.I) 2x2,5+T 3x2,5+T 1/4"-3/8" 15 / 10 R410A 5 20 18~43 -7~24 3NDA8250 LanuevagamaDaitsuEKpresentaunnuevodiseñoeleganteyCompactodesuaves líneas integrándose en cualquier tipo de ambiente. Destaca en especial por ofrecer un gran ahorro en un excelente balance entre el nivel de confort y el menor consumo posible gracias al modo “Energy Saving”. El “LowVoltagestartUp” permite un arranque correcto de la unidad en lugares donde la corriente es inestable o baja. (170 ~ 265 V). ASD9-12 Ui-EK 10 Con la función TURBO incrementamos la potencia frigorífica o calorífica para acelerar el acondicionamiento de la habitación y conseguir la temperatura deseada rápidamente. Con la función X-Fan el ventilador sigue funcionando eliminado lahumedad.Evitandolaaparicióndemodomanteniéndololimpio y saludable.
  • 11.
    ASD9-12 Ui-EK TURBO 11 MODELO ASD12Ui-EK SWING DESHUM. TIMER LIGHT SLEEP 4 VELOCID. ANTIMOHO TEST RESET
  • 12.
    SPLIT PARED INVERTER CLASE A+ MODELO CÓDIGO ASD18UI-EKASD24UI-EK CAPACIDAD EN FRÍO Kcal/h W CAPACIDAD EN CALOR Kcal/h W RATIO AHORRO ENERGÉTICO Frío SEER Calor SCOP CLASE ENERGÉTICA Frio/Calor NIVEL SONORO UD. INTERIOR Alta / Media / Baja dB(A) NIVEL SONORO UD. EXTERIOR dB(A) DIMENSIONES UD. INTERIOR Ancho x Fondo x Alto mm DIMENSIONES UD. EXTERIOR Ancho x Fondo x Alto mm PESO NETO(KG) U. Int / Ext. CAUDAL AIRE UD. INTERIOR Min / Max m3/h CAUDAL AIRE UD. EXTERIOR Max m3/h TENSIÓN / FASES / FRECUENCIA V/nº/Hz CONSUMO ELÉCTRICO Frío / Calor kW INTENSIDAD MÁXIMA DE ARRANQUE A INTENSIDAD ABSORBIDA Frío / Calor A CABLEADO ELÉCTRICO Alimentación CONEXIÓN ELÉCTRICA Interconexión DIÁMETROS DE TUBERÍA (PULG.) Fino-Grueso pulg. DISTANCIAS MÁXINAS PERMITIDAS Máx. Total/Vert. m REFRIGERANTE PRECARGA m CARGA ADICIONAL gr/m RANGO FUNCIONAMIENTO Frío ºC Calor ºC 4.536 (1.084 ~ 5.676) 5.275 (1.260 ~ 6.600) 4.988 (963 ~ 5.848) 5.800 (1.120 ~ 6.800) 5,61 3,80 A+ / A 43 / 40 / 35 55 940 x 200 x 298 955 x 396 x 700 12,0 / 45,0 550 / 850 3.200 230 / 1 / 50 1,62 / 1,60 11,8 7,2 / 7,8 (U.E) 2x2,5+T 3x2,5+T 1/4"-1/2" 25 /10 R410A 5 20 18~43 -7~24 3NDA8255 5.546 (2.175 ~ 5.632) 6.450 (2.530 ~ 6.550) 6.019 (2.175 ~ 6.535) 7.000 (2.530 ~ 7.600) 5,10 3,80 A / A 47 / 42 / 39 58 1.007 x 219 x 315 980 x 427 x 790 14,0 / 60,0 550 / 1.000 4.000 230 / 1 / 50 2,18 / 2,22 12,4 9,7 / 9,8 (U.E) 2x2,5+T 3x2,5+T 1/4"-5/8" 25 /10 R410A 5 50 18~43 -7~24 3NDA8260 ASD 18-24 Ui-EK 12 LanuevagamaDaitsuEKpresentaunnuevodiseñoeleganteyCompactodesuaves líneas integrándose en cualquier tipo de ambiente. Destaca en especial por ofrecer un gran ahorro en un excelente balance entre el nivel de confort y el menor consumo posible gracias al modo “Energy Saving”. El “LowVoltagestartUp” permite un arranque correcto de la unidad en lugares donde la corriente es inestable o baja. (170 ~ 265 V). Con la función TURBO incrementamos la potencia frigorífica o calorífica para acelerar el acondicionamiento de la habitación y conseguir la temperatura deseada rápidamente. Con la función X-Fan el ventilador sigue funcionando eliminado lahumedad.Evitandolaaparicióndemodomanteniéndololimpio y saludable.
  • 13.
    ASD 18-24 Ui-EK 13 TURBOSWING DESHUM. TIMER LIGHT SLEEP 4 VELOCID. ANTIMOHO TEST RESET
  • 14.
    MULTISPLIT PARED INVERTER CLASE A+ MODELO CÓDIGO ASD9U2I-EEASD912U11I-EE CAPACIDAD EN FRÍO Kcal/h W CAPACIDAD EN CALOR Kcal/h W RATIO AHORRO ENERGÉTICO Frío SEER Calor SCOP CLASE ENERGÉTICA Frio/Calor NIVEL SONORO UD. INTERIOR Alta / Media / Baja dB(A) NIVEL SONORO UD. EXTERIOR dB(A) DIMENSIONES UD. INTERIOR Ancho x Fondo x Alto mm DIMENSIONES UD. EXTERIOR Ancho x Fondo x Alto mm PESO NETO(KG) U. Int / Ext. CAUDAL AIRE UD. INTERIOR Min / Max m3/h CAUDAL AIRE UD. EXTERIOR Max m3/h TENSIÓN / FASES / FRECUENCIA V/nº/Hz CONSUMO ELÉCTRICO Frío / Calor kW INTENSIDAD MÁXIMA DE ARRANQUE A INTENSIDAD ABSORBIDA Frío / Calor A CABLEADO ELÉCTRICO Alimentación CONEXIÓN ELÉCTRICA Interconexión DIÁMETROS DE TUBERÍA (PULG.) Fino-Grueso pulg. DISTANCIAS MÁXINAS PERMITIDAS Máx. Total/Vert. m REFRIGERANTE PRECARGA m CARGA ADICIONAL gr/m RANGO FUNCIONAMIENTO Frío ºC Calor ºC 2.236 2.600 2.408 2.800 5,6 3,8 A+ / A 34 / 31 / 28 63 790 x 170 x 265 955 x 396 x 700 9,0 / 50,0 410 / 380 / 320 3.200 230 / 1 / 50 1,55 / 1,55 5,0 6,88 / 6,88 (U.E) 2x2,5+T 3x2,5+T 1/4"-3/8" 20 / 10 R410A 5 15 18 ~ 43 -7 ~ 24 3NDA8300 3.010 3.500 3.268 3.800 5,6 3,8 A+ / A 34 / 32 / 30 63 845 x 180 x 275 955 x 396 x 700 10,0 / 50,0 500 / 420 / 350 3.200 230 / 1 / 50 1,55 / 1,56 5,0 6,88 / 6,88 (U.E) 2x2,5+T 3x2,5+T 1/4"-3/8" 20 / 10 R410A 5 15 18 ~ 43 -7 ~ 24 3NDA8305 ASD 9 U2i-EE / ASD 912 U11i-EE 14 LanuevagamaDaitsuEEpresenta unnuevodiseñoelegantey Compactodesuaves líneas integrándose en cualquier tipo de ambiente. Destaca en especial por ofrecer un gran ahorro en un excelente balance entre el nivel de confort y el menor consumo posible gracias al modo “Energy Saving”. El “LowVoltagestartUp” permite un arranque correcto de la unidad en lugares donde la corriente es inestable o baja. (170 ~ 265 V). Con la función TURBO incrementamos la potencia frigorífica o calorífica para acelerar el acondicionamiento de la habitación y conseguir la temperatura deseada rápidamente. Con la función X-Fan el ventilador sigue funcionando eliminado lahumedad.Evitandolaaparicióndemodomanteniéndololimpio y saludable. *DATOS PRELIMINARES
  • 15.
    ASD 9 U2i-EE TURBOSWING DESHUM. TIMER LIGHT SLEEP 4 VELOCID. ANTIMOHO TEST RESET 15 ASD 912 U11i-EE
  • 16.
    DAITSU PORTÁTILES MODELO CÓDIGO APD9-AL* POTENCIA FRIGORÍFICA Kcal/h W POTENCIACALORÍFICA Kcal/h W RATIO AHORRO ENERGÉTICO EER CLASE ENERGÉTICA Frio/Calor NIVEL SONORO UNIDAD Alta / Media / Baja dB(A) DIMENSIONES UNIDAD Ancho x Fondo x Alto mm PESO NETO(KG) Int. Kg CAUDAL AIRE UNIDAD Min / Max m3 /h TENSIÓN / FASES / FRECUENCIA V/nº/Hz CONSUMO ELÉCTRICO Frío / Calor kW INTENSIDAD MÁXIMA DE ARRANQUE A INTENSIDAD ABSORBIDA Frío / Calor A CABLEADO ELÉCTRICO Alimentación REFRIGERANTE tipo RANGO FUNCIONAMIENTO Refrigeración ºC 2.269 2.638 -- -- 2,62 A 56/51/48 444 x 370 x 714 28,5 497/438 230 / 1 /50 1 21,7 6,5 (U.I) 2x2,5 + T R410a +17 +35 3NDA0015 APD12-AN* 3.027 3.520 -- -- 2,62 A 54/51/48 483 x 375 x 814 35 497/438 230 / 1 /50 1,34 22 8,3 (U.I) 2x2,5 + T R410a +17 +35 3NDA0020 APD12-ANT* 3.027 3.520 1.512 1.758 2,62 A 55/52/49 483 x 375 x 814 35 530/459 230 / 1 /50 1,34/1,8 22 8,3 (U.I) 2x2,5 + T R410a +17 +35 3NDA0025 Los nuevos portátiles Daitsu, presentan un innovador y moderno diseño. Garantizan un máximo confort, ahorro energético y respeto por el medio ambiente al tener una clasificación de eficiencia energética clase A y utilizar el refrigerante R410A. APD9AL / APD12AN / APD12ANT 16 EXCLUSIVO SISTEMA SLINGER UP Evaporacióndelagua decondensación, por loqueestos modelos no precisan de depósito de drenaje. Además, con este sistema el agua está en contacto con el condensador aportando mayor rendimiento al equipo. *CONSULTAR DISPONIBILIDAD DISEÑO COMPACTO, LIGERO Y PRÁCTICO Medidasreducidasyconunpesodesolo28kg,ademásincorpora una práctica asa para facilitar su transporte (APD9-AL).
  • 17.
    SWING DESHUM. TIMER SLEEP4 VELOCID. RESET 17 APD9-AL APD12-AN / APD12-ANT
  • 18.
    DAITSU PURIFICADOR 18 MODELO CÓDIGO APU-DA30 CAUDAL AIRE UNIDADm3 /h ÁREA DE APLICACIÓN m2 PRESIÓN SONORA Turbo dB(A) Alta dB(A) Media dB(A) Baja dB(A) DIMENSIONES Ancho mm Fondo mm Alto mm PESO BRUTO/NETO Kg TENSIÓN / FASES / FRECUENCIA V/nº/Hz CONSUMO ELÉCTRICO W INTENSIDAD MÁXIMA DE ARRANQUE A 300 15 / 41* 50 44 36 26 396 245 576 12-10 230 / 1 / 50 95 0,41 3NDA0030 SALUDABLE Genera1.200.000-1.400.000ionesporcentímetrocúbico(enfunciónturbo). * EN MODO TURBO HIGIÉNICO Eliminan el 99,97% del polvo y el 100% del humo del tabaco y los malos olores. Eficaz contra las alergias. PANEL DE MANDOS LUMINOSO BOTONES MODE Y ON-OFF REJILLA DE FILTRO HIMOP FILTRO DE CARBÓN ACTIVADO REJILLA DEL FILTRO DE CARBÓN ACTIVADO GENERADOR DE IONES ESTRUCTURA PRINCIPAL FILTRO HEPA FILTRO HIMOP FILTRO CATALIZADOR FRIO ENTRADA DE AIRE MARCO PARA EL POLVO FILTRO DE IONES DE PLATA PANEL POLVO ELECTRODO DE ALTO VOLTAJE POLVO CARGADO FILTRO ELECTROSTÁTICO AIRE FRESCO
  • 19.
    19 TIMER SLEEP RESETLOCK APU-DA30
  • 20.
    DAITSU DESHUMIDIFICADORES 20 MODELO CÓDIGO ADD12 CAPACIDAD DESHUMIDIFICACIÓN 30ºC,HR 80% l/día CAPACIDAD DEPÓSITO l CAUDAL AIRE TRATADO m3 /h NIVEL SONORO dB(A) DIMENSIONES Ancho mm Fondo mm Alto mm PESO NETO Kg TENSIÓN / FASES V/nº/Hz CONSUMO ELÉCTRICO 27ºC, HR 60% W 30ºC, HR 80% W INTENSIDAD ABSORBIDA 27ºC, HR 60% A 30ºC, HR 80% A REFRIGERANTE 12 6 130 43 380 261,5 545 12,5 230/1/50 220 300 1,1 1,8 R134A 3NDA0045 ADD20 20 6 150 44 380 261,5 545 12,5 230/1/50 290 400 1,6 2 R134A 3NDA0055 GRAN CAPACIDAD DE DESHUMECTACIÓN Reduce al máximo el nivel de humedad en la sala y mantieneelairedelinteriorsecoyconfortable. MODO SILENCIOSO REFRIGERANTE ECOLÓGICO Paraprotegerelentornoyreducirlacontaminación medioambiental. FUNCIÓN “SECAR COLADA” Sepuedeutilizarparaevitarquelaropaylosmuebles sehumedezcancuandoeltiempoeslluvioso. DEPÓSITO DE DESAGÜE DE GRAN CAPACIDAD AHORRO DE ENERGÍA ADD 12-20
  • 21.
    kcal/h por área, aislamientoy orientación Conversión: BTU/h kcal/h BTU/h WValor en kcal/h: TECHO AISLADO Ventanas no soleadas Ventanas soleadas Ventanas pequeñas Ventanas grandes Ventanas pequeñas Ventanas grandes 10 20 30 40 50 60 70 m2 TECHO NO AISLADO Ventanas no soleadas Ventanas soleadas Ventanas grandes Ventanas grandes Ventanas pequeñas Ventanas grandes 10 20 30 40 50 60 70 m2 x4 ÷4 x0,86 ÷0,86 1.750 2.250 3.000 3.500 4.250 5.000 6.000 1.750 2.250 3.000 3.500 4.250 5.000 6.000 1.750 2.250 3.000 3.500 4.250 5.000 6.000 1.750 2.250 3.000 3.500 4.250 5.000 6.000 1.750 2.250 3.000 3.500 4.250 5.000 6.000 1.750 2.250 3.000 3.500 4.250 5.000 6.000 1.750 2.250 3.000 3.500 4.250 5.000 6.000 1.750 2.250 3.000 3.500 4.250 5.000 6.000 3.500 ¿CÓMO ELEGIR TU AIRE ACONDICIONADO DAITSU? 21
  • 22.
  • 23.
    1.400 m3 /h 1.756m3 /h CORTINAS DE AIRE 23 VOLUMEN DE AIRE DAITSU APLICACIÓN COMERCIAL AUD 90 AUD 120
  • 24.
    DAITSU CORTINAS DE AIRE 24 MODELO CÓDIGO AUD90 DISTANCIA m VELOCIDAD DEL AIRE Alta m/s VOLUMEN DEL AIRE m3 /h NIVEL SONORO Alta dB(A) Baja dB(A) DIMENSIONES Ancho mm Alto mm Fondo mm PESO NETO kg CONSUMO ELÉCTRICO W 1.400 52 51 900 220 157 11,2 120 3NDA0720 AUD 120 3NDA0725 IDEALPARALOCALESCOMERCIALESSITUADOSENZONASDEALTAPOLUCIÓNYTEMPERATURASEXTREMAS. ATRACTIVO DISEÑO, VÁLIDO PARA SU INSTALACIÓN EN CUALQUIER UBICACIÓN. INCORPORA VENTILADOR AXIAL MONOFÁSICO, PROTEGIDO POR MATERIAL DE PLÁSTICO. MANDO A DISTANCIA. AUD 90-120 AUD 90 AUD 120 0 10,3 1 3,5 2 2,6 3 1,5 1.760 54 53 1.200 220 157 14,5 145 1 10,3 2 3,5 3 2,6 4 1,5
  • 25.
    DAITSU MANDOS DE CONTROLREMOTO 25 ON/OFF BOTÓN DE ENCENDIDO/APAGADO MODE UTILICE ESTE BOTÓN PARA SELECCIONAR EL MODO DE FUNCIONAMIENTO: REFRIGERACIÓN, CALEFACCIÓN, DESHUMECTACIÓN, VENTILACIÓN, AUTOMÁTICO. FANCONESTEBOTÓNSEAJUSTALAVELOCIDADDELVENTILADORSIGUIENDOLASECUENCIAAUTO,ALTA,MEDIAOBAJA. CONFIGURACIÓNTEMPERATURA:SEUTILIZANPARACONFIGURARLATEMPERATURA AMBIENTEYELTEMPORIZADOR. SWING SIRVE PARA ACCIONAR O DESACTIVAR LA OSCILACIÓN DE LAS REJILLAS VERTICALES Y PARA AJUSTAR LA DIRECCIÓN DEL FLUJO DE AIRE HACIA ARRIBA O HACIA ABAJO SLEEP SE EMPLEA PARA ACTIVAR O DESACTIVAR EL MODO DE DESCONEXIÓN NOCTURNA CLOCK SIRVE PARA CONFIGURAR LA HORA TIMER ON/OFF: SE EMPLEA PARA ACTIVAR O DESACTIVAR EL TEMPORIZADOR TURBO INCREMENTA LA POTENCIA FRIGORÍFICA O CALORÍFICA PARA ACELERAR EL ACONDICIONAMIENTO DE LA HABITACIÓN Y CONSEGUIR LA TEMPERATURA DESEADA RÁPIDAMENTE. LIGHT FUNCIÓN QUE PERMITE QUE TODOS LOS INDICADORES LUMINOSOS DE LA UNIDAD INTERIOR SE APAGUEN. X-FAN ELIMINA LA HUMEDAD DE LA UNIDAD INTERIOR PARA EVITAR LA FORMACIÓN DE MOHO. 1 2 3 5 6 7 8 11 12 4 109 13 1 23 4 5 6 7 89 10 11 12 13
  • 26.
    SERVICIO POSTVENTA 26 Funciona tanbien que te olvidas de él. WEB SELECCIONANDO LA PROVICIA SE MUESTRAN LOS SERVICIOS TÉCNICOS MÁS CERCANOS. www.eurofred.com/secciones/servicio/red.aspx BUZÓN DE VOZ ACTIVO 24H. TECLEANDO CÓDIGO POSTAL SE INDICA EL SERVICIO TÉCNICO MÁS CERCANO. Tel.: 902 117 498 WWW ¥ EL GRUPO EUROFRED CUENTA CON UNA RED NACIONAL DE SERVICIOS TÉCNICOS DEDICADOS EXCLUSIVAMENTE A DAR SOPORTE A LAS INCIDENCIAS QUE PUEDAN SURGIR EN LOS EQUIPOS DE CLIMATIZACIÓN QUE COMERCIALIZA. PARA SOLICITAR ASISTENCIA TÉCNICA DISPONE DE LAS SIGUIENTES OPCIONES:
  • 27.
    27 NOTAS Funciona tan bienque te olvidas de él.
  • 28.
    Reservados los derechosa modificar modelos y datos técnicos. Información válida salvo error de imprenta. EUROFRED S.A. Marqués de Sentmenat, 97, 08029 Barcelona, Tel. 93 419 97 97 - Fax 93 419 87 87 www.eurofred.com CANAL DISTRIBUCIÓN Tel. 93 493 23 01 - Fax 902 091 859 www.grupoeurofred.com Funciona tan bien que te olvidas de él.
