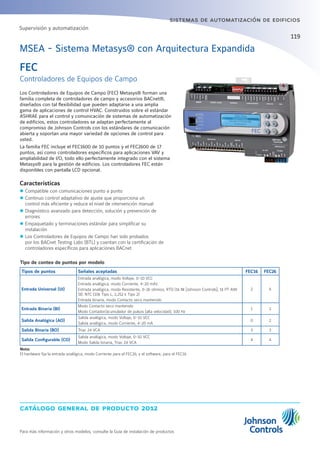

![catálogo general de producto 2012
Para más información y otros modelos, consulte la Guía de instalación de productos
sistemas de automatización de edificios
119
FEC
Controladores de Equipos de Campo
Los Controladores de Equipos de Campo (FEC) Metasys® forman una
familia completa de controladores de campo y accesorios BACnet®,
diseñados con tal flexibilidad que pueden adaptarse a una amplia
gama de aplicaciones de control HVAC. Construidos sobre el estándar
ASHRAE para el control y comunicación de sistemas de automatización
de edificios, estos controladores se adaptan perfectamente al
compromiso de Johnson Controls con los estándares de comunicación
abierta y soportan una mayor variedad de opciones de control para
usted.
La familia FEC incluye el FEC1600 de 10 puntos y el FEC2600 de 17
puntos, así como controladores específicos para aplicaciones VAV y
ampliabilidad de I/O, todo ello perfectamente integrado con el sistema
Metasys® para la gestión de edificios. Los controladores FEC están
disponibles con pantalla LCD opcional.
Características
zz Compatible con comunicaciones punto a punto
zz Continuo control adaptativo de ajuste que proporciona un
control más eficiente y reduce el nivel de intervención manual
zz Diagnóstico avanzado para detección, solución y prevención de
errores
zz Empaquetado y terminaciones estándar para simplificar su
instalación
zz Los Controladores de Equipos de Campo han sido probados
por los BACnet Testing Labs (BTL) y cuentan con la certificación de
controladores específicos para aplicaciones BACnet
MSEA - Sistema Metasys® con Arquitectura Expandida
Tipo de conteo de puntos por modelo
Tipos de puntos Señales aceptadas FEC16 FEC26
Entrada Universal (UI)
Entrada analógica, modo Voltaje, 0-10 VCC
Entrada analógica, modo Corriente, 4-20 mA1
Entrada analógica, modo Resistente, 0-2k ohmios, RTD (1k NI [Johnson Controls], 1k PT A99
SI). NTC (10k Tipo L, 2,252 k Tipo 2)
Entrada binaria, modo Contacto seco mantenido
2 6
Entrada Binaria (BI)
Modo Contacto seco mantenido
Modo Contador/acumulador de pulsos (alta velocidad), 100 Hz
1 2
Salida Analógica (AO)
Salida analógica, modo Voltaje, 0-10 VCC
Salida analógica, modo Corriente, 4-20 mA
0 2
Salida Binaria (BO) Triac 24 VCA 3 3
Salida Configurable (CO)
Salida analógica, modo Voltaje, 0-10 VCC
Modo Salida binaria, Triac 24 VCA
4 4
Nota:
El hardware fija la entrada analógica, modo Corriente para el FEC26, y el software, para el FEC16.
Supervisión y automatización](https://image.slidesharecdn.com/catalogodeproductosjci2012-140423120410-phpapp01/85/Catalogo-de-productos_jci_2012-119-320.jpg)

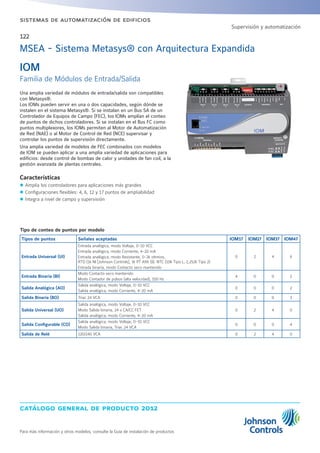

![catálogo general de producto 2012
Para más información y otros modelos, consulte la Guía de instalación de productos
sistemas de automatización de edificios
122
IOM
Familia de Módulos de Entrada/Salida
Una amplia variedad de módulos de entrada/salida son compatibles
con Metasys®.
Los IOMs pueden servir en una o dos capacidades, según dónde se
instalen en el sistema Metasys®. Si se instalan en un Bus SA de un
Controlador de Equipos de Campo (FEC), los IOMs amplían el conteo
de puntos de dichos controladores. Si se instalan en el Bus FC como
puntos multiplexores, los IOMs permiten al Motor de Automatización
de Red (NAE) o al Motor de Control de Red (NCE) supervisar y
controlar los puntos de supervisión directamente.
Una amplia variedad de modelos de FEC combinados con modelos
de IOM se pueden aplicar a una amplia variedad de aplicaciones para
edificios: desde control de bombas de calor y unidades de fan coil, a la
gestión avanzada de plantas centrales.
Características
zz Amplía los controladores para aplicaciones más grandes
zz Configuraciones flexibles: 4, 6, 12 y 17 puntos de ampliabilidad
zz Integra a nivel de campo y supervisión
MSEA - Sistema Metasys® con Arquitectura Expandida
Tipo de conteo de puntos por modelo
Tipos de puntos Señales aceptadas IOM17 IOM27 IOM37 IOM47
Entrada Universal (UI)
Entrada analógica, modo Voltaje, 0-10 VCC
Entrada analógica, modo Corriente, 4-20 mA
Entrada analógica, modo Resistente, 0-2k ohmios,
RTD (1k NI [Johnson Controls], 1k PT A99 SI). NTC (10k Tipo L, 2,252k Tipo 2)
Entrada binaria, modo Contacto seco mantenido
0 2 4 6
Entrada Binaria (BI)
Modo Contacto seco mantenido
Modo Contador de pulsos (alta velocidad), 100 Hz
4 0 0 2
Salida Analógica (AO)
Salida analógica, modo Voltaje, 0-10 VCC
Salida analógica, modo Corriente, 4-20 mA
0 0 0 2
Salida Binaria (BO) Triac 24 VCA 0 0 0 3
Salida Universal (UO)
Salida analógica, modo Voltaje, 0-10 VCC
Modo Salida binaria, 24 v CA/CC FET
Salida analógica, modo Corriente, 4-20 mA
0 2 4 0
Salida Configurable (CO)
Salida analógica, modo Voltaje, 0-10 VCC
Modo Salida binaria, Triac 24 VCA
0 0 0 4
Salida de Relé 120/240 VCA 0 2 4 0
Supervisión y automatización](https://image.slidesharecdn.com/catalogodeproductosjci2012-140423120410-phpapp01/85/Catalogo-de-productos_jci_2012-122-320.jpg)

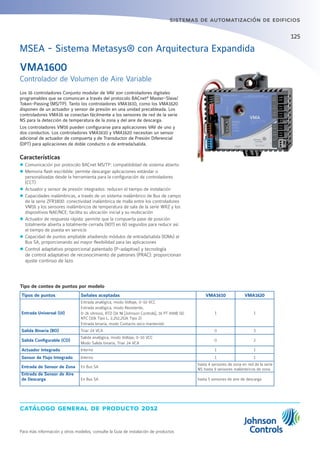

![catálogo general de producto 2012
Para más información y otros modelos, consulte la Guía de instalación de productos
sistemas de automatización de edificios
125
Los 16 controladores Conjunto modular de VAV son controladores digitales
programables que se comunican a través del protocolo BACnet®
Master-Slave/
Token-Passing (MS/TP). Tanto los controladores VMA1610, como los VMA1620
disponen de un actuador y sensor de presión en una unidad precableada. Los
controladores VMA16 se conectan fácilmente a los sensores de red de la serie
NS para la detección de temperatura de la zona y del aire de descarga.
Los controladores VM16 pueden configurarse para aplicaciones VAV de uno y
dos conductos. Los controladores VMA1610 y VMA1620 necesitan un sensor
adicional de actuador de compuerta y de Transductor de Presión Diferencial
(DPT) para aplicaciones de doble conducto o de entrada/salida.
Características
zz Comunicación por protocolo BACnet MS/TP: compatibilidad de sistema abierto
zz Memoria flash escribible: permite descargar aplicaciones estándar o
personalizadas desde la herramienta para la configuración de controladores
(CCT)
zz Actuador y sensor de presión integrados: reducen el tiempo de instalación
zz Capacidades inalámbricas, a través de un sistema inalámbrico de Bus de campo
de la serie ZFR1800: conectividad inalámbrica de malla entre los controladores
VM16 y los sensores inalámbricos de temperatura de sala de la serie WRZ y los
dispositivos NAE/NCE; facilita su ubicación inicial y su reubicación
zz Actuador de respuesta rápida: permite que la compuerta pase de posición
totalmente abierta a totalmente cerrada (90º) en 60 segundos para reducir así
el tiempo de puesta en servicio
zz Capacidad de puntos ampliable añadiendo módulos de entrada/salida (IOMs) al
Bus SA, proporcionando así mayor flexibilidad para las aplicaciones
zz Control adaptativo proporcional patentado (P-adaptive) y tecnología
de control adaptativo de reconocimiento de patrones (PRAC): proporcionan
ajuste continuo de lazo

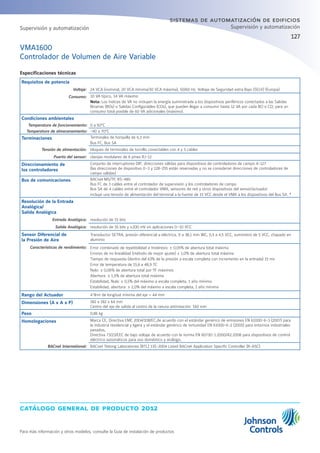

VMA1600
Controlador de Volumen de Aire Variable
MSEA - Sistema Metasys® con Arquitectura Expandida
Tipo de conteo de puntos por modelo
Tipos de puntos Señales aceptadas VMA1610 VMA1620
Entrada Universal (UI)
Entrada analógica, modo Voltaje, 0-10 VCC
Entrada analógica, modo Resistente,
0-2k ohmios, RTD (1k NI [Johnson Controls], 1k PT A99B SI).
NTC (10k Tipo L, 2,252,252k Tipo 2)
Entrada binaria, modo Contacto seco mantenido
1 1
Salida Binaria (BO) Triac 24 VCA 0 3
Salida Configurable (CO)
Salida analógica, modo Voltaje, 0-10 VCC
Modo Salida binaria, Triac 24 VCA
0 2
Actuador Integrado Interno 1 1
Sensor de Flujo Integrado Interno 1 1
Entrada de Sensor de Zona En Bus SA
hasta 4 sensores de zona en red de la serie
NS hasta 9 sensores inalámbricos de zona
Entrada de Sensor de Aire
de Descarga En Bus SA hasta 5 sensores de aire de descarga](https://image.slidesharecdn.com/catalogodeproductosjci2012-140423120410-phpapp01/85/Catalogo-de-productos_jci_2012-125-320.jpg)
Más contenido relacionado
![Catalogo de rolamentos_fag_(br)[1]](https://cdn.slidesharecdn.com/ss_thumbnails/catalogoderolamentosfagbr1-140806135814-phpapp01-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar a Catalogo de productos_jci_2012
![Panfleto MULTI V LG[20210914_231801937].pdf](https://cdn.slidesharecdn.com/ss_thumbnails/panfletomultivlg20210914231801937-240527043952-91f69502-thumbnail.jpg?width=640&height=640&fit=bounds)
Catalogo de productos_jci_2012
- 1. Catálogo de productos 2012 productosde control, aire acondicionado y refrigeración
- 2. En portada... La formade estas líneas están basadas en la forma del edificio ultra-moderno de la Biodôme de Montreal. Building Efficiency proporciona toda la calefacción y los controles de aire acondicionado para ofrecer condiciones seguras y cómodas a los diferentes habitantes de la instalación - que van desde las temperaturas antárticas de los pingüinos a las condiciones calurosas y húmedas de las plantas tropicales.
- 3. productos de control,aire acondicionado y refrigeración Por un mundo más cómodo, seguro y sostenible
- 4. En Johnson Controls,nos fijamos en los edificios de una forma que pocos han imaginado. Cuando miramos un edificio, podemos ver más allá de los ladrillos y el mortero. Más allá del acero y el vidrio. Vemos un panorama más amplio. Vemos el poder de la empresa humana. Es por eso que creamos edificios y entornos que ayudan a las personas a lograr sus objetivos - y que dan a edificios, empresas y personas todas las oportunidades para alcanzar su máximo potencial.

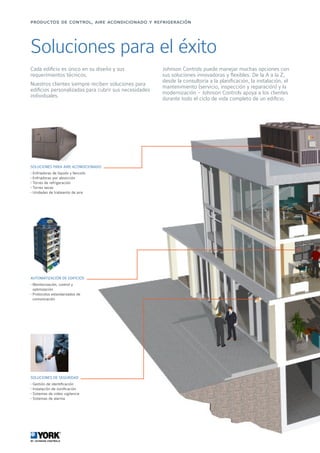

- 6. Soluciones para eléxito Cada edificio es único en su diseño y sus requerimientos técnicos. Nuestros clientes siempre reciben soluciones para edificios personalizadas para cubrir sus necesidades individuales. Johnson Controls puede manejar muchas opciones con sus soluciones innovadoras y flexibles. De la A a la Z, desde la consultoría a la planificación, la instalación, el mantenimiento (servicio, inspección y reparación) y la modernización - Johnson Controls apoya a los clientes durante todo el ciclo de vida completo de un edificio. SOLUCIONES PARA AIRE ACONDICIONADO • Enfriadoras de líquido y fancoils • Enfriadoras por absorción • Torres de refrigeración • Torres secas • Unidades de trataiento de aire AUTOMATIZACIÓN DE EDIFICIOS • Monitorización, control y optimización • Protocolos estandarizados de comunicación SOLUCIONES DE SEGURIDAD • Gestión de identificación • Instalación de zonificación • Sistemas de video vigilancia • Sistemas de alarma productos de control, aire acondicionado y refrigeración

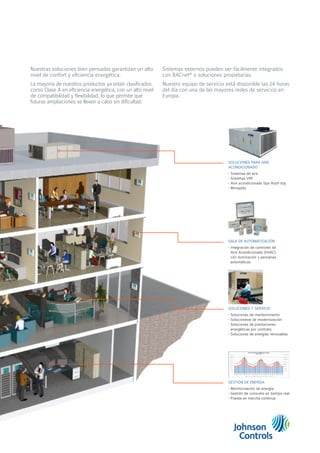

- 7. Nuestras soluciones bienpensadas garantizan un alto nivel de confort y eficiencia energética. La mayoría de nuestros productos ya están clasificados como Clase A en eficiencia energética, con un alto nivel de compatibilidad y flexibilidad, lo que permite que futuras ampliaciones se lleven a cabo sin dificultad. Sistemas externos pueden ser fácilmente integrados con BACnet® o soluciones propietarias. Nuestro equipo de servicio está disponible las 24 horas del día con una de las mayores redes de servicios en Europa. SOLUCIONES PARA AIRE ACONDICIONADO • Sistemas de aire • Sistemas VRF • Aire acondicionado tipo Roof-top • Minisplits GESTIÓN DE ENERGÍA • Monitorización de energía • Gestión de consumo en tiempo real • Puesta en marcha continua SALA DE AUTOMATIZACIÓN • Integración de controles de Aire Acondicionado (HVAC) con iluminación y persianas automáticas SOLUCIONES Y SERVICIO • Soluciones de mantenimiento • Solucionesw de modernización • Soluciones de prestaciones energéticas por contrato • Soluciones de energías renovables
- 8. productos de control,aire acondicionado y refrigeración PRODUCTOS DE CONTROL DE CALEFACCIÓN, VENTILACIÓN Y AIRE ACONDICIONADO (HVAC) Válvulas Válvulas de las unidades terminales V5000 DN10...20, PN16 53 VG4000 DN15...20, PN16 55 VG5000 DN15...25, PN16 56 VG6000 59 SHF Válvulas inversoras 4 vías 60 Actuadores - Actuadores giratorios Familia de Silenciosos y Compactos Familia Estándar Familia Retorno con muelle Familia Especial y de Seguridad para la familia de Válvulas M910x-xGA-xS (Joventa DAB / DAD / DMD) 2 y 4 Nm, retorno sin muelle 32 M9304-xxx-1N (Joventa DAN / DAN2 / DMN) 4 Nm, retorno sin muelle 33 M9208-xxx-1 (Joventa DBF1.06 / DAFx.06 / DMF1.06) 8 Nm 37 M92x0-xxx-1 (Joventa DAFx.10 / DBF1.10 / DMF1.10) 10 y 20 Nm 39 M91xx-xxx-1N4 (Joventa SAx.1xxx / SM1.1x) 8 y 16 Nm 41 M91xx-GAx-1.01 (Joventa SMxx.5) 8, 16 y 24 Nm 43 M9116-AAx-1 (Joventa SAx.30) 16 Nm 44 S9208-BxC-33x (Joventa SAFx.08Sx / 12) 8 Nm 45 S92x0-BxC-3xx (Joventa SAFx.10 / SAFx.20) 10 y 20 Nm 46 VA9104-xGA-1S (Joventa BAD1.4 / BAD1 / BMD1.2) 4 Nm 49 M9108-xxx-5 (Joventa BAS1 / BAS2 / BMS1.1) 8 Nm 50 M9116-xxx-1N2 (Joventa MA1 / MA2 / MM1.1 / MM2.2) 16 Nm 51 M9206-xxx-5S (Joventa DBF1.06 / DAFx.06 / DMF1.06) 6 Nm 52 M91xx-xxx-1N(1) (Joventa DAS-DMS / DA-DM / DAL-DML / DAG-DMG) 8, 16, 24 y 32 Nm, retorno sin muelle 34 Actuadores - Actuadores lineales Para válvulas de unidades terminales Para válvulas de asiento VA-7010 Control ON/OFF 12 VA-7030 13 VA-707x 14 VA-7060 Control proporcional 16 VA-7450 Control flotante y proporcional 17 VA-747x 18 FA-2000 Control flotante y proporcional 19 FA-3000 20 MP-8000 Actuadores neumáticos para válvulas 21 PA-2000 22 RA-3000 Control flotante y proporcional 23 VA-1000 Control 2/3 puntos y proporcional 24 VA-7150 Control flotante y proporcional 25 VA-7200 26 VA-7310 27 VA-7700 28 VA-7800 Control on/off, flotante y proporcional 29

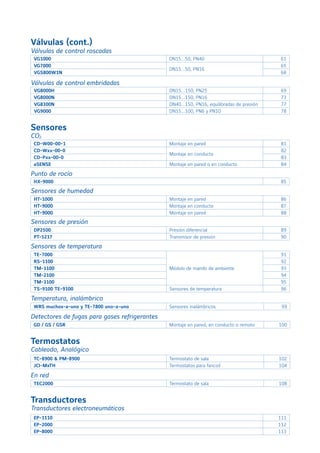

- 9. Transductores Transductores electroneumáticos EP-1110 111 EP-2000112 EP-8000 113 Termostatos Cableado, Analógico En red TEC2000 Termostato de sala 108 TC-8900 PM-8900 Termostato de sala 102 JCI-MxTH Termostatos para fancoil 104 Sensores CO2 Punto de rocío Temperatura, inalámbrico Detectores de fugas para gases refrigerantes Sensores de humedad Sensores de presión Sensores de temperatura CD-W00-00-1 Montaje en pared 81 CD-Wxx-00-0 Montaje en conducto 82 CD-Pxx-00-0 83 aSENSE Montaje en pared o en conducto 84 HT-1000 Montaje en pared 86 HT-9000 Montaje en conducto 87 HT-9000 Montaje en pared 88 DP2500 Presión diferencial 89 PT-5217 Transmisor de presión 90 HX-9000 85 WRS muchos-a-uno y TE-7800 uno-a-uno Sensores inalámbricos 99 GD / GS / GSR Montaje en pared, en conducto o remoto 100 TE-7000 Módulo de mando de ambiente 91 RS-1100 92 TM-1100 93 TM-2100 94 TM-3100 95 TS-9100 TE-9100 Sensores de temperatura 96 Válvulas de control roscadas Válvulas de control embridadas VG8000H DN15...150, PN25 69 VG8000N DN15...150, PN16 73 VG8300N DN40...150, PN16, equilibradas de presión 77 VG9000 DN15...100, PN6 y PN10 78 VG1000 DN15...50, PN40 61 VG7000 DN15...50, PN16 65 VGS800W1N 68 Válvulas (cont.)
- 10. productos de control,aire acondicionado y refrigeración sistemas de automatización de edificios componentes de refrigeración Supervisión y automatización MseA - Sistema Metasys® con Arquitectura Expandida Dispositivos de Control Electrónico Plataforma de Controladores Facility Explorer NAE Motor de Automatización de Red 114 NCE Motor de Control de Red 117 FEC Controladores de Equipos de Campo 119 IOM Familia de Módulos de Entrada/Salida 122 VMA1600 Controlador de Volumen de Aire Variable 125 CCT Herramienta para la Configuración de Controladores 128 Serie LN Controladores de Libre Programación 129 Controladores Remotos de Entrada/Salida 134 Controladores LN-VAV 136 Controladores Específicos para Aplicaciones 139 LN-Builder 3.2 145 V246 y V248 Válvulas presostáticas 186 V46 Válvulas presostáticas de 2 vías 189 V46SA Válvulas presostáticas de 2 vías de agua de bajo caudal 195 V47 Válvulas termostáticas 196 V48 Válvulas presostáticas de 3 vías 198 Línea ER Línea de refrigeración electrónica 200 MR44 / FX05 Controladores de sensores PT1000 204 CR Cuadros eléctricos 205 MS Uso general y multietapa 207 System 450TM Controladores electrónicos modulares 209 SC-9100 Controlador Electrónico Easy DDC 211 FX03 Controlador Configurable de Unidades Terminales 146 FX06 Controlador de Campo 148 FX07 151 FX14 155 FX15 159 FX15 Universal Controlador de Campo Universal 163 FX16 Master Controller 166 MD20 Master Display 170 MUI Interfaz de Usuario Medio 173 XM07 y XM14 Módulos de Entrada/Salida (I/O) FX 174 LP-XT y LP-XP Módulo de Extensión y Módulos de Expansión 180 FX Tools Pro 181 Controladores de Campo Metasys® compatibles con LonWorks® Válvulas presostáticas de agua Controladores de campo AD-FCC y AD-FCD Solución de Control de Unidades de fan coil 182 AD-IRC Solución Integral para el Control de Salas 184

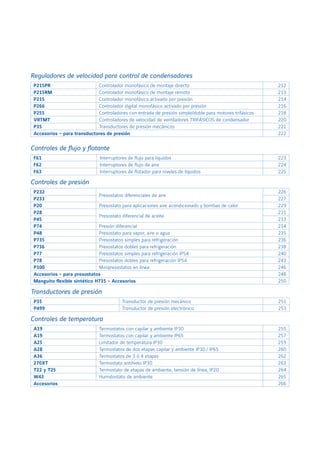

- 11. P215PR Controlador monofásicode montaje directo 212 P215RM Controlador monofásico de montaje remoto 213 P215 Controlador monofásico activado por presión 214 P266 Controlador digital monofásico activado por presión 216 P255 Controladores con entrada de presión simple/doble para motores trifásicos 218 VRTMT Controladores de velocidad de ventiladores TRIFÁSICOS de condensador 220 P35 Transductores de presión mecánicos 221 Accesorios - para transductores de presión 222 P232 Presostatos diferenciales de aire 226 P233 227 P20 Presostato para aplicaciones aire acondicionado y bombas de calor 229 P28 Presostato diferencial de aceite 231 P45 233 P74 Presión diferencial 234 P48 Presostato para vapor, aire o agua 235 P735 Presostatos simples para refrigeración 236 P736 Presostatos dobles para refrigeración 238 P77 Presostatos simples para refrigeración IP54 240 P78 Presostatos dobles para refrigeración IP54 243 P100 Minipresostatos en línea 246 Accesorios - para presostatos 248 Manguito flexible sintético H735 - Accesorios 250 A19 Termostatos con capilar y ambiente IP30 255 A19 Termostatos con capilar y ambiente IP65 257 A25 Limitador de temperatura IP30 259 A28 Termostatos de dos etapas capilar y ambiente IP30 / IP65 260 A36 Termostatos de 3 ó 4 etapas 262 270XT Termostato antihielo IP30 263 T22 y T25 Termostato de etapas de ambiente, tensión de línea, IP20 264 W43 Humidostato de ambiente 265 Accesorios 266 F61 Interruptores de flujo para líquidos 223 F62 Interruptores de flujo de aire 224 F63 Interruptores de flotador para niveles de líquidos 225 Transductores de presión Reguladores de velocidad para control de condensadores Controles de presión Controles de temperatura Controles de flujo y flotante P35 Transductor de presión mecánico 251 P499 Transductor de presión electrónico 253

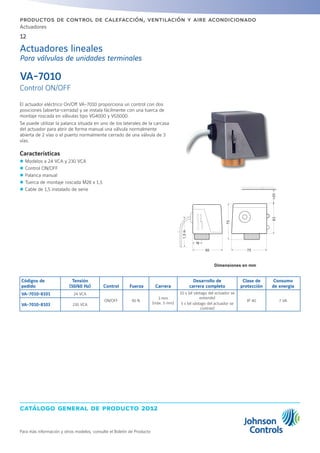

- 12. catálogo general deproducto 2012 Actuadores 12 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado El actuador eléctrico On/Off VA-7010 proporciona un control con dos posiciones (abierta-cerrada) y se instala fácilmente con una tuerca de montaje roscada en válvulas tipo VG4000 y VG5000. Se puede utilizar la palanca situada en uno de los laterales de la carcasa del actuador para abrir de forma manual una válvula normalmente abierta de 2 vías o el puerto normalmente cerrado de una válvula de 3 vías. Características zz Modelos a 24 VCA y 230 VCA zz Control ON/OFF zz Palanca manual zz Tuerca de montaje roscada M28 x 1,5 zz Cable de 1,5 instalado de serie VA-7010 Control ON/OFF Actuadores lineales Para válvulas de unidades terminales Códigos de pedido Tensión (50/60 Hz) Control Fuerza Carrera Desarrollo de carrera completo Clase de protección Consumo de energía VA-7010-8101 24 VCA ON/OFF 90 N 3 mm (máx. 5 mm) 10 s (el vástago del actuador se extiende) 5 s (el vástago del actuador se contrae) IP 40 7 VA VA-7010-8103 230 VCA Dimensiones en mm

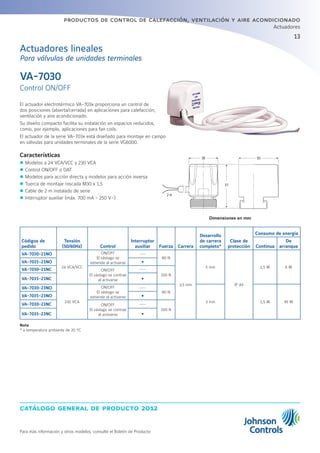

- 13. 13 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Boletín de Producto El actuador electrotérmico VA-703x proporciona un control de dos posiciones (abierta/cerrada) en aplicaciones para calefacción, ventilación y aire acondicionado. Su diseño compacto facilita su instalación en espacios reducidos, como, por ejemplo, aplicaciones para fan coils. El actuador de la serie VA-703x está diseñado para montaje en campo en válvulas para unidades terminales de la serie VG6000. Características zz Modelos a 24 VCA/VCC y 230 VCA zz Control ON/OFF o DAT zz Modelos para acción directa y modelos para acción inversa zz Tuerca de montaje roscada M30 x 1,5 zz Cable de 2 m instalado de serie zz Interruptor auxiliar (máx. 700 mA - 250 V~) VA-7030 Control ON/OFF Códigos de pedido Tensión (50/60Hz) Control Interruptor auxiliar Fuerza Carrera Desarrollo de carrera completo* Clase de protección Consumo de energía Continua De arranque VA-7030-21NO 24 VCA/VCC ON/OFF El vástago se extiende al activarse --- 80 N 3,5 mm 5 min IP 44 2,5 W 6 W VA-7035-21NO Ÿ VA-7030-21NC ON/OFF El vástago se contrae al activarse --- 100 N VA-7035-21NC Ÿ VA-7030-23NO 230 VCA ON/OFF El vástago se extiende al activarse --- 80 N 3 min 2,5 W 95 W VA-7035-23NO Ÿ VA-7030-23NC ON/OFF El vástago se contrae al activarse --- 100 N VA-7035-23NC Ÿ Nota * a temperatura ambiente de 20 ºC Actuadores lineales Para válvulas de unidades terminales Dimensiones en mm

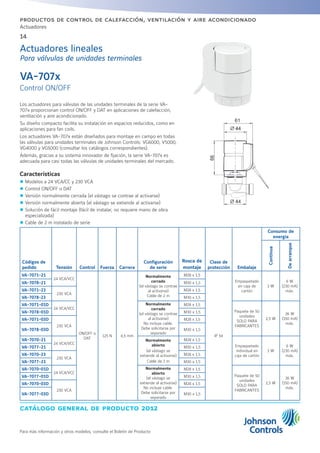

- 14. catálogo general deproducto 2012 Actuadores 14 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Los actuadores para válvulas de las unidades terminales de la serie VA- 707x proporcionan control ON/OFF y DAT en aplicaciones de calefacción, ventilación y aire acondicionado. Su diseño compacto facilita su instalación en espacios reducidos, como en aplicaciones para fan coils. Los actuadores VA-707x están diseñados para montaje en campo en todas las válvulas para unidades terminales de Johnson Controls: VG6000, V5000, VG4000 y VG5000 (consultar los catálogos correspondientes). Además, gracias a su sistema innovador de fijación, la serie VA-707x es adecuada para casi todas las válvulas de unidades terminales del mercado. Características zz Modelos a 24 VCA/CC y 230 VCA zz Control ON/OFF o DAT zz Versión normalmente cerrada (el vástago se contrae al activarse) zz Versión normalmente abierta (el vástago se extiende al activarse) zz Solución de fácil montaje (fácil de instalar, no requiere mano de obra especializada) zz Cable de 2 m instalado de serie VA-707x Control ON/OFF Actuadores lineales Para válvulas de unidades terminales Códigos de pedido Tensión Control Fuerza Carrera Configuración de serie Rosca de montaje Clase de protección Embalaje Consumo de energía Continua Dearranque VA-7071-21 24 VCA/VCC ON/OFF o DAT 125 N 4,5 mm Normalmente cerrado (el vástago se contrae al activarse) Cable de 2 m M28 x 1,5 IP 54 Empaquetado en caja de cartón 3 W 6 W (230 mA) máx. VA-7078-21 M30 x 1,5 VA-7071-23 230 VCA M28 x 1,5 VA-7078-23 M30 x 1,5 VA-7071-01D 24 VCA/VCC Normalmente cerrado (el vástago se contrae al activarse) No incluye cable. Debe solicitarse por separado M28 x 1,5 Paquete de 50 unidades SOLO PARA FABRICANTES 2,5 W 36 W (150 mA) máx. VA-7078-01D M30 x 1,5 VA-7071-03D 230 VCA M28 x 1,5 VA-7078-03D M30 x 1,5 VA-7070-21 24 VCA/VCC Normalmente abierto (el vástago se extiende al activarse) Cable de 2 m M28 x 1,5 Empaquetado individual en caja de cartón 3 W 6 W (230 mA) máx. VA-7077-21 M30 x 1,5 VA-7070-23 230 VCA M28 x 1,5 VA-7077-23 M30 x 1,5 VA-7070-01D 24 VCA/VCC Normalmente abierto (el vástago se extiende al activarse) No incluye cable. Debe solicitarse por separado M28 x 1,5 Paquete de 50 unidades SOLO PARA FABRICANTES 2,5 W 36 W (150 mA) máx. VA-7077-01D M30 x 1,5 VA-7070-03D 230 VCA M28 x 1,5 VA-7077-03D M30 x 1,5
- 15. 15 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Boletín de Producto VA-707x Control ON/OFF Accesorios (solicitar por separado) Códigos de pedido Descripción Empaquetado individual 0550602801 Kit de cable de 0,8 m Caja de cartón0550602011 Kit de cable de 1 m 0550602021 Kit de cable de 2 m 0550602032 Kit de cable de 3 m Sobre de plástico 0550602042 Kit de cable de 4 m 0550602052 Kit de cable de 5 m 0550602062 Kit de cable de 6 m 0550602072 Kit de cable de 7 m 0550602102 Kit de cable de 10 m 0550602152 Kit de cable de 15 m 0550602023 Kit de cable de 2 m - libre de halógenos 0550602053 Kit de cable de 5 m - libre de halógenos 0550602103 Kit de cable de 10 m - libre de halógenos 0550390001 Tuerca roscada M30 x 1,5 con clavija normal y corta 0550390101 Tuerca roscada M28 x 1,5 con clav ja normal y corta 0550390201 Tuerca roscada M30 x 1,5 con clavija normal y corta 0550484101 Cable de 1 m para interruptor auxiliar del kit (normalmente cerrado) Caja de cartón 0550484121 Cable de 2 m para interruptor auxiliar del kit (normalmente cerrado) Sobre de plástico 0550484201 Cable de 1 m para interruptor auxiliar del kit (normalmente abierto) Caja de cartón 0550484221 Cable de 2 m para interruptor auxiliar del kit (normalmente abierto) Sobre de plástico
- 16. catálogo general deproducto 2012 Actuadores 16 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Los actuadores VA-706x proporcionan control proporcional en aplicaciones de calefacción, ventilación y aire acondicionado. Su diseño compacto facilita su instalación en espacios reducidos, como en aplicaciones para fan coils. Los actuadores VA-706x están diseñados para montaje en campo para válvulas de unidades terminales VG4000, VG5000 y V5000. Características zz 24 VCA/CC zz Control proporcional zz Configurable para acción directa e inversa zz Tuerca de montaje roscada (M28 x 1,5 para VG5000 o M30 x 1,5 para V5000) zz Cable de 2 m instalado de serie VA-7060 Control proporcional Modelos A Ø B C Ø VA-7060-21 32 10 M28 x 1,5 VA-7067-21 34 11 M30 x 1,5 Códigos de pedido Tensión (50/60 Hz) Control Fuerza Carrera Configuración de serie Clase de protección Consumo de energía Continua De arranque VA-7060-21 24 VCA o 24 VCC Proporcional 125 N 4,5 mm Acción directa el vástago se extiende al activarse IP 44 3 W 6 W (230 mA) máx.VA-7067-21 Actuadores lineales Para válvulas de unidades terminales
- 17. 17 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Boletín de Producto La serie VA-7450 proporciona control flotante o proporcional. Su diseño compacto facilita su instalación en espacios reducidos, como en aplicaciones para fan coils. Están diseñados para montaje en campo en válvulas para unidades terminales VG4000 y VG5000. Características zz Tensión: 24 VCA zz Control flotante y proporcional zz Tuerca de montaje roscada (M28 x 1m5 para VG4000 y VG5000) zz Cable de 1,5 m instalado de serie zz Autocalibración zz Configurable para acción directa e inversa zz Ciclo antiadherente del vástago configurable zz Señal de entrada configurable VA-7450 Control flotante y proporcional Códigos de pedido Tensión (50/60Hz) Control Fuerza Carrera Desarrollo de carrera completo Clase de protección Consumo de energía VA-7450-1001 24 VCA Flotante 120 N 3 mm (máx. 5 mm) 45 s IP 40 2,7 VAVA-7452-1001 Proporcional* VA-7452-9001 Proporcional** Notas Los modelos con cable más largo o tuerca de montaje diferente se encuentran disponibles bajo petición * Ajuste de fabrica: señal 0-10 VCD de ciclo antiadherente del vástago desactivada ** Totalmente configurable: señal de entrada (0-10 V, 5-10 V, 0-5 V), acción (directa o inversa) y ciclo antiadherente (activar o desactivar) Actuadores lineales Para válvulas de unidades terminales 74 19 625 155 695 47 Dimensiones en mm
- 18. catálogo general deproducto 2012 Actuadores 18 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado La serie VA-747X proporciona un control incremental o proporcional en las aplicaciones de válvulas para unidades terminales. Su diseño compacto facilita su instalación en espacios reducidos, como aplicaciones para fan coils. Están diseñados para montaje en campo para válvulas de unidades terminales VG6000 y VG5000. Características zz Tensión: 24 VCA zz Control flotante y proporcional zz Tuerca de montaje roscada M30 x 1,5 para VG6000 y VG5000 zz Cable de 1,5 m instalado de serie zz Autocalibración zz Configurable para acción directa e inversa zz Ciclo antiadherente del vástago configurable zz Señal de entrada configurable VA-747x Control flotante y proporcional Códigos de pedido Tensión (50/60Hz) Control Fuerza Carrera Desarrollo de carrera completo Clase de protección Consumo de energía VA-7470-1001 24 VCA Flotante 120 N 3 mm (máx. 5 mm) 45 s IP 40 2,7 VAVA-7472-1001 Proporcional* VA-7472-9001 Proporcional** Notas Los modelos con cable más largo o tuerca de montaje diferentes se encuentran disponibles bajo petición * Ajuste de fabrica: señal 0-10 VCD de ciclo antiadherente del vástago desactivada ** Totalmente configurable: señal de entrada (0-10 V, 5-10 V, 0-5 V), acción (directa o inversa) y ciclo antiadherente (activar o desactivar) Actuadores lineales Para válvulas de unidades terminales 74 19 625 155 695 47 Dimensiones en mm
- 19. 19 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Boletín de Producto Los actuadores eléctricos de la serie FA-2000 están disponibles para control de 3 puntos o con posicionador electrónico para control a 0…10 V o 0…20 mA. Proporciona una apertura totalmente variable, un mecanismo de seguridad de retorno por muelle en caso de fallo de tensión y anulación manual eléctrica. Tres modelos de la serie FA-2000 disponibles. FA-22 (posición de seguridad en caso de fallo abajo = vástago totalmente extendido) y FA-25 (posición de seguridad en caso de fallo arriba = completamente contraído): estos modelos tienen una carrera de 25 mm y un mínimo de 2400 N de empuje. FA-23 (posición de seguridad en caso de fallo abajo) y FA-26 (posición de seguridad en caso de fallo arriba): estos modelos tienen una carrera de 42 mm y un empuje mínimo de 2200 N. FA- 24 (posición de seguridad en caso de fallo abajo) y FA-27 (posición de seguridad en caso de fallo arriba): estos modelos tienen una carrera de 13 mm y un empuje mínimo de 2000 N. El actuador se puede combinar con la familia de válvulas VG8000 (H, N, V) en conformidad con los rangos de valores nominales de presión máximos especificados. El FA-2000, cuando se entrega como una sola unidad, está preconfigurado para facilitar su instalación con el reglaje mínimo; asimismo, se encuentra disponible con una variedad de opciones tales como interruptores auxiliares y potenciómetros de realimentación. Características zz Mecanismo de seguridad contra cortes de tensión (Retorno por muelle) zz Anillo de calibración visible en el acoplamiento del vástago zz Posicionador con punto de arranque, trayecto y acción directa/inversa ajustable zz Accionamiento manual operado eléctricamente zz Abrazadera de acoplamiento rápido FA-2000 Control flotante y proporcional Códigos de pedido * Tensión (50 Hz) Control Función de retorno con muelle Empuje nominal Carrera nominal Clase de protección Consumo de energía Velocidad de cierre de emergencia FA-22xx-7511 230 VCA Flotante y proporcional Vástago totalmente extendido 2,4 kN 25 mm IP 54 5 VA ≤ 89 FA-22xx-7516 24 VCA 6,1 VA ≤ 81FA-25xx-7511 230 VCA Vástago totalmente contraído 5 VA FA-25xx-7516 24 VCA 6,1 VA FA-23xx-7411 230 VCA Vástago totalmente extendido 2,2 kN 42 mm 5 VA ≤ 201 FA-23xx-7416 24 VCA 6,1 VA FA-26xx-7411 230 VCA Vástago totalmente contraído 5 VA FA-26xx-7416 24 VCA 6,1 VA FA-24xx-7111 230 VCA Vástago totalmente extendido 2 kN 13 mm 5 VA ≤ 51 FA-24xx-7116 24 VCA 6,1 VA FA-27xx-7111 230 VCA Vástago totalmente contraído 5 VA FA-27xx-7116 24 VCA 6,1 VA Nota * xx = 00 Ninguno 04 Potenciómetro de realimentación135 W 01 2 Interruptores auxiliares 40 Posicionador electrónico integrado 0...10 V / 0 (4)...20 mA (no para los modelos de 230 V) 02 Potenciómetro de realimentaciónde 2 KW 41 Posicionador electrónico integrado 0...10 V / 0 (4)...20 mA (no para los modelos de 230 V) y 2 interruptores auxiliares03 Potenciómetro de realimentaciónde 2 KW y 2 interruptores auxiliares Actuadores lineales Para válvulas de asiento FA-22, FA-25 FA-23, FA-24, FA-26, FA-27 162 Ø 120 Ø 54 Ø 120 541 With positioner 586 162 Ø 54 Ø 120 Ø 120 FA-23 / FA-26 575 W th positioner 612 FA-24 / FA-27 511 With positioner 548
- 20. catálogo general deproducto 2012 Actuadores 20 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado La serie de alta resistencia FA-3300 proporciona control flotante o proporcional y se puede instalar con válvulas embridadas VG8000. Características zz Tensión: 24 VCA y 230 VCA zz Control flotante o proporcional zz Anulación manual zz Acoplamiento de abrazadera especial zz Utiliza motor síncrono con interruptores calibrados por límite de presión FA-3000 Control flotante o proporcional Códigos de pedido Tensión (50/60Hz) Control Fuerza Carrera Desarrollo de carrera completo Clase de protección Consumo de energía Accesorios de serie FA-3300-7416 24 VCA Flotante 6000 N 42 mm (Máx. 45) 150 s IP 65 37 VA Ninguno FA-3303-7416 2 interruptores auxiliares y potenciómetro de 2 K W FA-3304-7416 Potenciómetro de 135 W FA-3341-7416 Proporcional 42 VA 2 interruptores aux. FA-3300-7411 230 VCA Flotante 37 VA Ninguno FA-3303-7411 2 interruptores auxiliares y potenciómetro de 2 K W FA-3304-7411 Potenciómetro de 135 W FA-3341-7411 Proporcional 42 VA 2 interruptores aux. Actuadores lineales Para válvulas de asiento Dimensiones en mm
- 21. 21 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Boletín de Producto Los actuadores neumáticos de la serie MP8000 están diseñados para mejorar la precisión en válvulas de posición y en aplicaciones como enfriadoras de agua, agua caliente y vapor, para responder a una señal neumática de un controlador. Un posicionador neumático también está disponible para utilizarse en aplicaciones donde se necesita una operación secuencial o mayor poder de posicionamiento y precisión. Pueden ser pedidos en conjunto con la válvula o por separado. Este robusto actuador puede ser combinado con válvulas embridadas VG8000 de acuerdo con los máximos índices de presión de cierre especificados. Características zz Posicionador neumático zz Sistema de acoplamiento rápido zz Acción reversible in situ zz Volante manual opcional instalado de fábrica o para instalación in situ zz Interruptores auxiliares y potenciómetro de realimentación opcionales MP8000 Actuadores neumáticos para válvulas Códigos de pedido Posicionador y rueda de ajuste manual MP822C50-20 Ninguno MP822C60-20 Posicionador DA MP822C70-20 Posicionador DA y rueda de ajuste manual MP822C80-20 Rueda de ajuste manual MP832C50-20 Ninguno MP832C60-20 Posicionador DA MP832C70-20 Posicionador DA y rueda de ajuste manual MP832C80-20 Rueda de ajuste manual Actuadores lineales Para válvulas de asiento Approx. 38 7/16 - 20 UNF 2B 219 Ø 54 +0.15 420 266 102 25 160 160 Ø 54 +0.15 7/16 - 20 UNF 2B 273 201 52 420 Approx. 38 219 Dimensiones en mm
- 22. catálogo general deproducto 2012 Actuadores 22 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado La familia PA-2000 de actuadores neumáticos para válvulas se encuentra disponible para control ON/OFF. El actuador puede combinarse con las series VG8000 y VG8300 en conformidad con los rangos de valores nominales de presión máximos especificados. La posición a prueba de fallos del PA-2000 puede cambiarse in situ utilizando un kit de conversión. Características zz Anulación manual zz Acción reversible in situ zz Accesorios disponibles PA-2000 Actuadores neumáticos para válvulas Códigos de pedido* Rueda de ajuste manual Rango del muelle Área de diafragma Carrera PA-20x0-32y2 --- 20 - 50 kPa 150 cm2 13 mm PA-21x0-32y7 Ÿ 70 - 100 kPa PA-20x0-33y2 --- 20 - 50 kPa 300 cm2 25 mm PA-21x0-33y7 Ÿ 70 - 100 kPa PA-20x0-36y2 --- 20 - 50 kPa 600 cm2 42 mm PA-21x0-36y7 Ÿ 70 - 100 kPa PA-20x0-37y2 --- 20 - 50 kPa 25 mm PA-21x0-37y7 Ÿ 70 - 100 kPa Notas * = x: 0 = sin posicionador 3 = con posicionador (PR10) y: 1 = el vástago del actuador DA se extiende 2 = el vástago del actuador RA se contrae Actuadores lineales Para válvulas de asiento Dimensiones en mm
- 23. 23 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Boletín de Producto Los actuadores reversibles con motor síncrono de la serie RA-3000 están disponibles para control de 3 puntos (flotante) o con posicionador eléctrico para control de 0...10 V. Disponen de contactos de presión calibrados en fábrica de serie que proporcionan rangos de cierre especificados. Estos actuadores están disponibles en tres tamaños con fuerza nominal de 1600 N, 18000 N y 3000 N y pueden utilizarse con válvulas embridadas JC de acuerdo con los rangos de valores nominales de presión máximos especificados. Opciones de serie disponibles: potenciómetro de realimentación de 2 kOhm, interruptores auxiliares y manivela. Características zz Utiliza motor síncrono con contactos de presión zz Sistemas especiales de sujeción con acoplamiento rápido de ajuste zz Modelos para control de 3 puntos y proporcional 0...10 VCC zz Posicionador con punto de inicio ajustable y acción directa/inversa zz Posición de realimentación 0...10 VCC activa en modelos con control proporcional zz Interruptores auxiliares y potenciómetro de realimentación opcionales zz Manivela opcional RA-3000 Control flotante y proporcional RA-3xxx-712x RA-3xxx-722x RA-3xxx-732x H1 58 mm 66 mm 66 mm Códigos de pedido* Manivela ** Fuerza Tensión Carrera nominal Clase de protección RA-30xx-7126 --- 1600 N 24 V, 50/60 Hz 13 mm IP 54 RA-31xx-7126 Ÿ RA-30xx-7127 --- 230 V, 50/60 Hz RA-31xx-7127 Ÿ RA-30xx-7226 --- 1800 N 24 V, 50/60 Hz 25 mm RA-31xx-7226 Ÿ RA-30xx-7227 --- 230 V, 50/60 Hz RA-31xx-7227 Ÿ RA-30xx-7325 --- 3000 N 24 V, 60 Hz 42 mm RA-31xx-7325 Ÿ RA-30xx-7326 --- 24 V, 50 Hz RA-31xx-7326 Ÿ RA-30xx-7327 --- 230 V, 50 Hz RA-31xx-7327 Ÿ RA-30xx-7328 --- 230 V, 60 Hz RA-31xx-7328 Ÿ Notas * : xx = 100 Ninguno 03 2 interruptores auxiliares y potenciómetro de realimentación de 2 KW 41 Posicionador integral 0...10 VCC y 2 interruptores auxiliares (sólo para modelos de 24 VCA) Actuadores lineales Para válvulas de asiento Dimensiones en mm
- 24. catálogo general deproducto 2012 Actuadores 24 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Los actuadores de la serie VA 1000 se utilizan para válvulas de control en sistemas de calefacción, ventilación y aire acondicionado. Son de construcción modular, de manera que el tipo de señal de control requerida se logra únicamente mediante el ajuste in situ de un módulo con la función deseada. Puede instalarse en válvulas de las series VG8000, VG8300 y VG9000. Características zz Tensión: 24 VCA y 230 VCA zz Control 2/3 puntos proporcional zz Anulación manual zz Acoplamiento automático del vástago zz El actuador se ajusta a la válvula con una tuerca zz Autoajustable, ajuste automático de carrera, control de presión calibrada en las posiciones finales zz 2 interruptores aux., potenciómetro de realimentación y unidad de rango partido zz IP66 zz Curva característica seleccionable zz Tiempo de recorrido seleccionable VA1000 Control 2/3 puntos proporcional VA1125-GGA-1 VA1220-GGA-1 VA1420-GGA-1 H1 60 mm 73 mm Códigos de pedido Actuadores de 24 V Consumo de energía Clase de protección Carrera nominal VA1125-GGA-1 2500N; sin retorno por muelle 20,5 VA IP 66 49 mmVA1220-GGA-1 2000N; con retorno por muelle (se retrae) 17 VA VA1420-GGA-1 2000N; con retorno por muelle (se extiende) 17 VA Módulos accesorios para instalación in situ VA1000-M230N Módulo CA 230 V VA1000-M100N Módulo CA 100V VA1000-P2 Potenciómetro de realimentación de 2 KΩ VA1000-S2 2 interruptores aux. SPDT VA1000-SRU Módulo con unidad de rango partido sólo para actuadores proporcionales VA1000-EP Kit de extensión para aplicaciones con temperaturas superiores a 140 ºC hasta 200 ºC 111 6348 011 Adaptador de cable M20 x 1,5 111 6349 011 Adaptador de cable M16 x 1,5 Actuadores lineales Para válvulas de asiento 262.5 90 230 111.4 14 18.5 134 75 5 H1 Dimensiones en mm
- 25. 25 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Boletín de Producto El actuador eléctrico con motor síncrono de la serie VA-7150 proporciona control flotante o proporcional a válvulas, con una carrera de hasta 19 mm en aplicaciones de calefacción, ventilación y aire acondicionado. Este actuador es compacto, sin retorno por muelle, tiene una fuerza mínima de 500 N y responde a diferentes señales de entrada. La serie VA-7150 se puede montar fácilmente en obra o se puede pedir montado de fábrica acoplado en las válvulas de las series VG7000, VGS800 y VG9000 embridadas, de acuerdo con los rangos de valores nominales de presión máximos especificados. Características zz Salida de 500 N de fuerza en una Unidad Compacta zz Embrague magnético zz Diseño de Horquilla Única zz Acoplamiento para el ajuste de actuadores simples a válvulas embridadas zz Posicionador con punto de arranque ajustable, abertura y acción directa/inversa zz Posición segura de fallo de señal VA-7150 Control flotante y proporcional Códigos de pedido Tensión (50/60 Hz) Control Clase de protección Tipo de acoplamiento VA-7150-1001 24 VCA Flotante IP 40 Roscado VA-7150-1003 230 VCA VA-7150-8201 24 VCA Con hendiduras VA-7150-8203 230 VCA VA-7152-1001 24 VCA Proporcional 0...10 V Roscado VA-7152-1003 230 VCA VA-7152-8201 24 VCA Con hendiduras VA-7152-8203 230 VCA Actuadores lineales Para válvulas de asiento IP40 Ø 97 5 80153 Dimensiones en mm

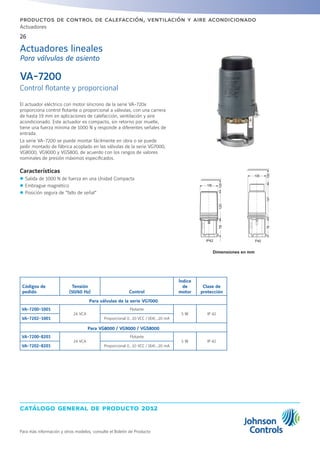

- 26. catálogo general deproducto 2012 Actuadores 26 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado El actuador eléctrico con motor síncrono de la serie VA-720x proporciona control flotante o proporcional a válvulas, con una carrera de hasta 19 mm en aplicaciones de calefacción, ventilación y aire acondicionado. Este actuador es compacto, sin retorno por muelle, tiene una fuerza mínima de 1000 N y responde a diferentes señales de entrada. La serie VA-7200 se puede montar fácilmente en obra o se puede pedir montado de fábrica acoplado en las válvulas de la serie VG7000, VG8000, VG9000 y VGS800, de acuerdo con los rangos de valores nominales de presión máximos especificados. Características zz Salida de 1000 N de fuerza en una Unidad Compacta zz Embrague magnético zz Posición segura de fallo de señal VA-7200 Control flotante y proporcional Códigos de pedido Tensión (50/60 Hz) Control Índice de motor Clase de protección Para válvulas de la serie VG7000 VA-7200-1001 24 VCA Flotante 5 W IP 42 VA-7202-1001 Proporcional 0...10 VCC / 0(4)...20 mA Para VG8000 / VG9000 / VGS8000 VA-7200-8201 24 VCA Flotante 5 W IP 42 VA-7202-8201 Proporcional 0...10 VCC / 0(4)...20 mA Actuadores lineales Para válvulas de asiento IP42 P40 106 10012078 106 10014778 Dimensiones en mm
- 27. 27 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Boletín de Producto La serie VA-7310 proporciona control flotante o proporcional y puede instalarse en válvulas de la serie VG7000 con vástago con hendiduras (VG7xxxxS). Características zz Tensión: 24 VCA zz Control flotante y proporcional zz Anulación manual, utilizando una llave allen estándar de 5 mm zz Configurable para acción directa e inversa VA-7310 Control flotante y proporcional Códigos de pedido Tensión (50 Hz) Control Fuerza Carrera Desarrollo de carrera completo Clase de protección Consumo de energía VA-7310-8001 24 VCA Flotante 150 N ±20% 8 mm (máx. 10 mm) 60 s IP 40 2 VA VA-7312-8001 Proporcional Actuadores lineales Para válvulas de asiento Dimensiones en mm

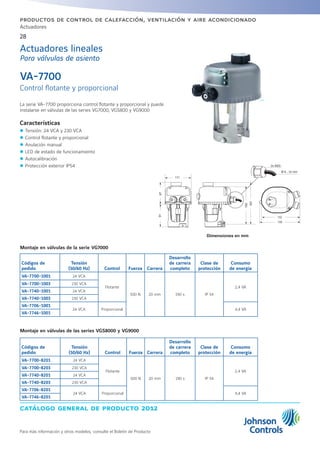

- 28. catálogo general deproducto 2012 Actuadores 28 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado La serie VA-7700 proporciona control flotante y proporcional y puede instalarse en válvulas de las series VG7000, VGS800 y VG9000 Características zz Tensión: 24 VCA y 230 VCA zz Control flotante y proporcional zz Anulación manual zz LED de estado de funcionamiento zz Autocalibración zz Protección exterior IP54 VA-7700 Control flotante y proporcional Montaje en válvulas de la serie VG7000 Códigos de pedido Tensión (50/60 Hz) Control Fuerza Carrera Desarrollo de carrera completo Clase de protección Consumo de energía VA-7700-1001 24 VCA Flotante 500 N 20 mm 190 s IP 54 2,4 VA VA-7700-1003 230 VCA VA-7740-1001 24 VCA VA-7740-1003 230 VCA VA-7706-1001 24 VCA Proporcional 4,4 VA VA-7746-1001 Montaje en válvulas de las series VGS8000 y VG9000 Códigos de pedido Tensión (50/60 Hz) Control Fuerza Carrera Desarrollo de carrera completo Clase de protección Consumo de energía VA-7700-8201 24 VCA Flotante 500 N 20 mm 190 s IP 54 2,4 VA VA-7700-8203 230 VCA VA-7740-8201 24 VCA VA-7740-8203 230 VCA VA-7706-8201 24 VCA Proporcional 4,4 VA VA-7746-8201 Actuadores lineales Para válvulas de asiento Dimensiones en mm

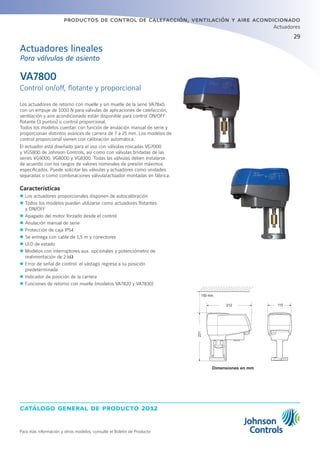

- 29. 29 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Boletín de Producto Los actuadores de retorno con muelle y sin muelle de la serie VA78x0, con un empuje de 1000 N para válvulas de aplicaciones de calefacción, ventilación y aire acondicionado están disponible para control ON/OFF flotante (3 puntos) o control proporcional. Todos los modelos cuentan con función de anulación manual de serie y proporcionan distintos avances de carrera de 7 a 25 mm. Los modelos de control proporcional vienen con calibración automática. El actuador está diseñado para el uso con válvulas roscadas VG7000 y VGS800 de Johnson Controls, así como con válvulas bridadas de las series VG9000, VG8000 y VG8300. Todas las válvulas deben instalarse de acuerdo con los rangos de valores nominales de presión máximos especificados. Puede solicitar las válvulas y actuadores como unidades separadas o como combinaciones válvula/actuador montadas en fábrica. Características zz Los actuadores proporcionales disponen de autocalibración zz Todos los modelos pueden utilizarse como actuadores flotantes y ON/OFF zz Apagado del motor forzado desde el control zz Anulación manual de serie zz Protección de caja IP54 zz Se entrega con cable de 1,5 m y conectores zz LED de estado zz Modelos con interruptores aux. opcionales y potenciómetro de realimentación de 2 kΩ zz Error de señal de control: el vástago regresa a su posición predeterminada zz Indicador de posición de la carrera zz Funciones de retorno con muelle (modelos VA7820 y VA7830) VA7800 Control on/off, flotante y proporcional Actuadores lineales Para válvulas de asiento 150 min. 212 115 231 Dimensiones en mm

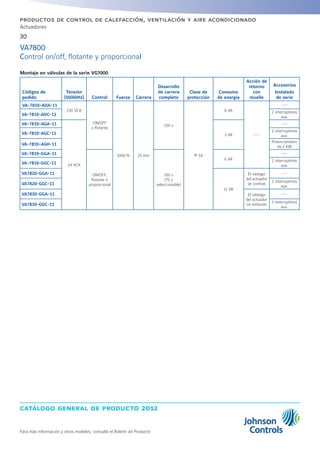

- 30. catálogo general deproducto 2012 Actuadores 30 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Montaje en válvulas de la serie VG7000 Códigos de pedido Tensión (50/60Hz) Control Fuerza Carrera Desarrollo de carrera completo Clase de protección Consumo de energía Acción de retorno con muelle Accesorios Instalado de serie VA-7810-ADA-11 230 VCA ON/OFF o flotante 1000 N 25 mm 150 s IP 54 8 VA --- --- VA-7810-ADC-11 2 interruptores aux. VA-7810-AGA-11 24 VCA 3 VA --- VA-7810-AGC-11 2 interruptores aux. VA-7810-AGH-11 Potenciómetro de 2 KW VA-7810-GGA-11 ON/OFF, flotante o proporcional 150 s (75 s seleccionable) 6 VA --- VA-7810-GGC-11 2 interruptores aux. VA7820-GGA-11 11 VA El vástago del actuador se contrae --- VA7820-GGC-11 2 interruptores aux. VA7830-GGA-11 El vástago del actuador se extiende --- VA7830-GGC-11 2 interruptores aux. VA7800 Control on/off, flotante y proporcional
- 31. 31 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Boletín de Producto Montaje en válvulas de las series VGS8000, VG8000 y VG9000. Códigos de pedido Tensión (50/60 Hz) Control Fuerza Carrera Desarrollo de carrera completo Clase de protección Consumo de energía Acción de retorno con muelle Accesorios de serie VA-7810-ADA-12 230 VCA ON/OFF o flotante 1000 N 25 mm 150 s IP 54 8 VA --- --- VA-7810-ADC-12 2 interruptores aux. VA-7810-AGA-12 24 VCA 3 VA --- VA-7810-AGC-12 2 interruptores aux. VA-7810-AGH-12 Potenciómetro de 2 KW VA-7810-GGA-12 ON/OFF, flotante o proporcional 150 s (75 s seleccionable) 6 VA --- VA-7810-GGC-12 2 interruptores aux. VA7820-GGA-12 11 VA El vástago del actuador se contrae --- VA7820-GGC-12 2 interruptores aux. VA7830-GGA-12 El vástago del actuador se extiende --- VA7830-GGC-12 2 interruptores aux. Montaje en válvulas de las series VB y BM Códigos de pedido Tensión (50/60 Hz) Control Fuerza Carrera Desarrollo de carrera completo Clase de protección Consumo de energía Acción de retorno con muelle Accesorios de serie VA-7810-GGA-11B 230 VCA ON/OFF o flotante 1000 N 25 mm 150 s IP 54 8 VA --- --- VA-7810-GGC-11B 2 interruptores aux. VA7800 Control on/off, flotante y proporcional
- 32. catálogo general deproducto 2012 Actuadores 32 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado La serie de actuadores compactos de compuerta eléctricos ha sido diseñada para hacer funcionar compuertas de clima pequeñas y medianas en sistemas de ventilación y aire acondicionado. Su tamaño compacto hace de él un actuador de gran versatilidad. Características zz Control flotante, ON/OFF y proporcional zz Tiempo de funcionamiento independiente de la carga zz Hasta 5 actuadores en paralelo zz Actuadores disponibles con cable PVC o con conexión de terminales plug-in zz Montaje directo y sencillo con adaptador universal para adaptarse a ejes con diámetro de 8...13 mm o con vástago cuadrado de 8...10 mm. Longitud mínima del vástago: 45 mm zz Dirección de giro seleccionable zz Botón de liberación manual M910x-xGA-xS (Joventa DAB / DAD / DMD) 2 y 4 Nm, retorno sin muelle Actuadores giratorios Familia de Silenciosos y Compactos Códigos de pedido Par motor Tiempo de funcionamiento Tamaño de compuerta Señales de control 2 x contactos auxiliares ajustables Tensión de alimentación (50/60 Hz) Conexión Johnson Controls Joventa M9102-AGA-1S DAB1.4 2 Nm 36 s 0,4 m2 Flotante sin tiempo de espera --- CA 24 V Cable PVC M9102-AGA-5S DAB1.4C Conector plug-in M9102-IGA-1S DAB1 ON/OFF y flotante sin tiempo de espera Cable PVC M9102-IGA-5S DAB1C Conector plug-in M9104-AGA-1S DAD1.4 4 Nm 72 s 0,8 m2 Flotante sin tiempo de espera Cable PVC M9104-AGA-5S DAD1.4C Conector plug-in M9104-IGA-1S DAD1 ON/OFF y flotante sin tiempo de espera Cable PVC M9104-IGA-5S DAD1C Conector plug-in M9104-GGA-1S DMD1.2 Proporcional 0...10 VCC Cable PVC M9104-GGA-5S DMD1.2C Conector plug-in Dimensiones en mm 20 104 71 131 28 14 5 57 52 Adapter Max 13 mm Max 10 mm 36 32

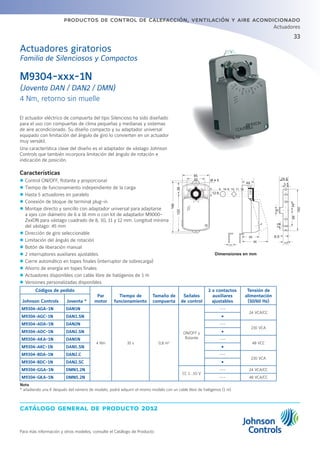

- 33. 33 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Catálogo de Producto M9304-xxx-1N (Joventa DAN / DAN2 / DMN) 4 Nm, retorno sin muelle El actuador eléctrico de compuerta del tipo Silencioso ha sido diseñado para el uso con compuertas de clima pequeñas y medianas y sistemas de aire acondicionado. Su diseño compacto y su adaptador universal equipado con limitación del ángulo de giro lo convierten en un actuador muy versátil. Una característica clave del diseño es el adaptador de vástago Johnson Controls que también incorpora limitación del ángulo de rotación e indicación de posición. Características zz Control ON/OFF, flotante y proporcional zz Tiempo de funcionamiento independiente de la carga zz Hasta 5 actuadores en paralelo zz Conexión de bloque de terminal plug-in zz Montaje directo y sencillo con adaptador universal para adaptarse a ejes con diámetro de 6 a 16 mm o con kit de adaptador M9000- ZxxDN para vástago cuadrado de 8, 10, 11 y 12 mm. Longitud mínima del vástago: 45 mm zz Dirección de giro seleccionable zz Limitación del ángulo de rotación zz Botón de liberación manual zz 2 interruptores auxiliares ajustables zz Cierre automático en topes finales (interruptor de sobrecarga) zz Ahorro de energía en topes finales zz Actuadores disponibles con cable libre de halógenos de 1 m zz Versiones personalizadas disponibles Códigos de pedido Par motor Tiempo de funcionamiento Tamaño de compuerta Señales de control 2 x contactos auxiliares ajustables Tensión de alimentación (50/60 Hz)Johnson Controls Joventa * M9304-AGA-1N DAN1N 4 Nm 35 s 0,8 m2 ON/OFF y flotante --- 24 VCA/CC M9304-AGC-1N DAN1.SN Ÿ M9304-ADA-1N DAN2N --- 230 VCA M9304-ADC-1N DAN2.SN Ÿ M9304-AKA-1N DAN5N --- 48 VCC M9304-AKC-1N DAN5.SN Ÿ M9304-BDA-1N DAN2.C --- 230 VCA M9304-BDC-1N DAN2.SC Ÿ M9304-GGA-1N DMN1.2N CC 1...10 V --- 24 VCA/CC M9304-GKA-1N DMN5.2N --- 48 VCA/CC Nota * añadiendo una K después del número de modelo, podrá adquirir el mismo modelo con un cable libre de halógenos (1 m) Dimensiones en mm Actuadores giratorios Familia de Silenciosos y Compactos 60 30 0 Ø 4 5 12 6 6...16 8, 10, 11, 12 55 85 166 12036 44 25.5 3 5 90 11 65 150 5934 635 8.5 17
- 34. catálogo general deproducto 2012 Actuadores 34 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado M91xx-xxx-1N(1) (Joventa DAS-DMS / DA-DM / DAL-DML / DAG-DMG) 8, 16, 24 y 32 Nm, retorno sin muelle Los actuadores eléctricos Estándar han sido diseñados especialmente para el uso con compuertas de clima pequeñas y medianas y para unidades de control de terminales en sistemas de control de volumen de aire. Gracias a su pequeño tamaño y su inteligente construcción son también ideales para aplicaciones con espacio limitado. Una característica clave del diseño es el adaptador de husillo Johnson Controls especial que también incorpora limitación del ángulo de rotación e indicación de posición. Características zz Control ON/OFF, flotante y proporcional zz Tiempo de funcionamiento independiente de la carga zz Hasta 5 actuadores en paralelo zz Conexiones de terminal de tornillo roscado zz Adaptador universal para: husillo giratorio de 10 a 20 mm diá. o husillo cuadrado 10...16 mm con una longitud de vástago mínima de 48 mm zz Elección de rotación zz Limitación del ángulo de rotación zz Control manual mediante pulsador zz 2 Interruptores auxiliares zz Topes finales automáticos zz Ahorro de energía en topes finales zz Versiones personalizadas disponibles zz IP54 Dimensiones en mm Actuadores giratorios Familia Estándar 100 45 25.5 3510-20 4 4 6 3.5 8 5 17 10-16 180 137 67 5 94.5 190 34 73.25 84 59 90 11 20 82.5

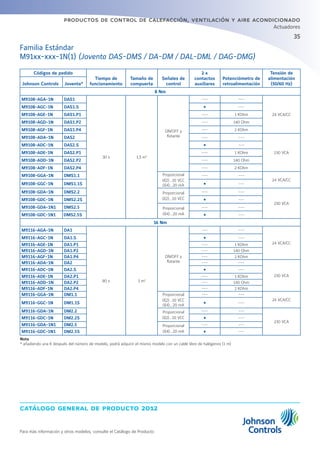

- 35. 35 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Catálogo de Producto Códigos de pedido Tiempo de funcionamiento Tamaño de compuerta Señales de control 2 x contactos auxiliares Potenciómetro de retroalimentación Tensión de alimentación (50/60 Hz)Johnson Controls Joventa* 8 Nm M9108-AGA-1N DAS1 30 s 1,5 m2 ON/OFF y flotante --- --- 24 VCA/CC M9108-AGC-1N DAS1.S Ÿ --- M9108-AGE-1N DAS1.P1 --- 1 KOhm M9108-AGD-1N DAS1.P2 --- 140 Ohm M9108-AGF-1N DAS1.P4 --- 2 KOhm M9108-ADA-1N DAS2 --- --- 230 VCA M9108-ADC-1N DAS2.S Ÿ --- M9108-ADE-1N DAS2.P1 --- 1 KOhm M9108-ADD-1N DAS2.P2 --- 140 Ohm M9108-ADF-1N DAS2.P4 --- 2 KOhm M9108-GGA-1N DMS1.1 Proporcional 0(2)...10 VCC 0(4)...20 mA --- --- 24 VCA/CC M9108-GGC-1N DMS1.1S Ÿ --- M9108-GDA-1N DMS2.2 Proporcional 0(2)...10 VCC --- --- 230 VCA M9108-GDC-1N DMS2.2S Ÿ --- M9108-GDA-1N1 DMS2.5 Proporcional 0(4)...20 mA --- --- M9108-GDC-1N1 DMS2.5S Ÿ --- 16 Nm M9116-AGA-1N DA1 80 s 3 m2 ON/OFF y flotante --- --- 24 VCA/CC M9116-AGC-1N DA1.S Ÿ --- M9116-AGE-1N DA1.P1 --- 1 KOhm M9116-AGD-1N DA1.P2 --- 140 Ohm M9116-AGF-1N DA1.P4 --- 2 KOhm M9116-ADA-1N DA2 --- --- 230 VCA M9116-ADC-1N DA2.S Ÿ --- M9116-ADE-1N DA2.P1 --- 1 KOhm M9116-ADD-1N DA2.P2 --- 140 Ohm M9116-ADF-1N DA2.P4 --- 2 KOhm M9116-GGA-1N DM1.1 Proporcional 0(2)...10 VCC 0(4)...20 mA --- --- 24 VCA/CC M9116-GGC-1N DM1.1S Ÿ --- M9116-GDA-1N DM2.2 Proporcional 0(2)...10 VCC --- --- 230 VCA M9116-GDC-1N DM2.2S Ÿ --- M9116-GDA-1N1 DM2.5 Proporcional 0(4)...20 mA --- --- M9116-GDC-1N1 DM2.5S Ÿ --- Nota * añadiendo una K después del número de modelo, podrá adquirir el mismo modelo con un cable libre de halógenos (1 m) Familia Estándar M91xx-xxx-1N(1) (Joventa DAS-DMS / DA-DM / DAL-DML / DAG-DMG)

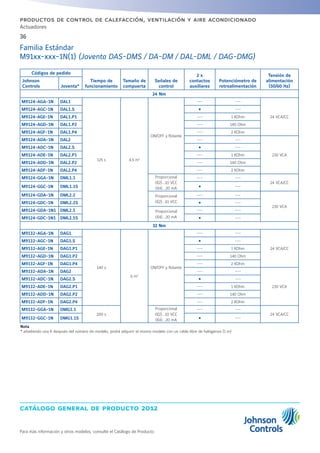

- 36. catálogo general deproducto 2012 Actuadores 36 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Códigos de pedido Tiempo de funcionamiento Tamaño de compuerta Señales de control 2 x contactos auxiliares Potenciómetro de retroalimentación Tensión de alimentación (50/60 Hz) Johnson Controls Joventa* 24 Nm M9124-AGA-1N DAL1 125 s 4,5 m2 ON/OFF y flotante --- --- 24 VCA/CC M9124-AGC-1N DAL1.S Ÿ --- M9124-AGE-1N DAL1.P1 --- 1 KOhm M9124-AGD-1N DAL1.P2 --- 140 Ohm M9124-AGF-1N DAL1.P4 --- 2 KOhm M9124-ADA-1N DAL2 --- --- 230 VCA M9124-ADC-1N DAL2.S Ÿ --- M9124-ADE-1N DAL2.P1 --- 1 KOhm M9124-ADD-1N DAL2.P2 --- 140 Ohm M9124-ADF-1N DAL2.P4 --- 2 KOhm M9124-GGA-1N DML1.1 Proporcional 0(2)...10 VCC 0(4)...20 mA --- --- 24 VCA/CC M9124-GGC-1N DML1.1S Ÿ --- M9124-GDA-1N DML2.2 Proporcional 0(2)...10 VCC --- --- 230 VCA M9124-GDC-1N DML2.2S Ÿ --- M9124-GDA-1N1 DML2.5 Proporcional 0(4)...20 mA --- --- M9124-GDC-1N1 DML2.5S Ÿ --- 32 Nm M9132-AGA-1N DAG1 140 s 6 m2 ON/OFF y flotante --- --- 24 VCA/CC M9132-AGC-1N DAG1.S Ÿ --- M9132-AGE-1N DAG1.P1 --- 1 KOhm M9132-AGD-1N DAG1.P2 --- 140 Ohm M9132-AGF-1N DAG1.P4 --- 2 KOhm M9132-ADA-1N DAG2 --- --- 230 VCA M9132-ADC-1N DAG2.S Ÿ --- M9132-ADE-1N DAG2.P1 --- 1 KOhm M9132-ADD-1N DAG2.P2 --- 140 Ohm M9132-ADF-1N DAG2.P4 --- 2 KOhm M9132-GGA-1N DMG1.1 200 s Proporcional 0(2)...10 VCC 0(4)...20 mA --- --- 24 VCA/CC M9132-GGC-1N DMG1.1S Ÿ --- Nota * añadiendo una K después del número de modelo, podrá adquirir el mismo modelo con un cable libre de halógenos (1 m) Familia Estándar M91xx-xxx-1N(1) (Joventa DAS-DMS / DA-DM / DAL-DML / DAG-DMG)
- 37. 37 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Catálogo de Producto M9208-xxx-1 (Joventa DBF1.06 / DAFx.06 / DMF1.06) 8 Nm La serie de actuadores eléctricos de compuerta de retorno con muelle ha sido diseñada especialmente para el funcionamiento motorizado de compuertas de clima en sistemas de aire acondicionado. Al aplicar la señal de control, el actuador impulsa la compuerta hasta la posición de funcionamiento, al mismo tiempo que tensa de manera uniforme el muelle integrado. Después de un fallo en el suministro de energía, la energía almacenada en el muelle permite que la compuerta adopte la posición de seguridad. La operación manual se cancela de manera automática cuando el actuador se encuentra en funcionamiento eléctrico. Su diseño compacto y su adaptador universal equipado con limitación del ángulo de giro lo convierten en un actuador muy versátil. Características zz Señal de control ON/OFF y flotante zz Hasta 5 actuadores en paralelo zz Conexión eléctrica con cable libre de halógenos zz Montaje directo y sencillo con adaptador universal para ejes de 8 a 16 mm o vástago cuadrado de 6 a 12 mm. Kit de conexión del eje M9208-600 opcional disponible para vástagos circulares de 12 a 19 mm o vástagos cuadrados de 10 a 14 mm zz Limitación del ángulo de rotación zz Posicionamiento manual con manivela de rearme zz 2 interruptores auxiliares, 1 ajustable Actuadores giratorios Familia Retorno con muelle Dimensiones en mm Códigos de pedido Par motor Tiempo de funcionamiento Señales de control 2 contactos auxiliares Tensión de alimentación (50/60 Hz)Johnson Controls Joventa* Motor Muelle M9208-AGA-1 DBF1.08N 8 Nm 150 s 17...25 s ON/OFF o flotante --- 24 VCA / 24 VCC M9208-AGC-1 DBF1.08SN Ÿ M9208-BGA-1 DAF1.08N 55...71 s 13...26 s ON/OFF --- 24 VCA M9208-BGC-1 DAF1.08SN Ÿ M9208-BDA-1 DAF2.08N 55...71 s --- 230 VCA M9208-BDC-1 DAF2.08SN Ÿ M9208-GGA-1 DMF1.08N 150 s 17...25 s Proporcional 0...10 VCC 2...10 VCC --- 24 VCA / 24 VCC M9208-GGC-1 DMF1.08SN Ÿ 64.5 3.2 120.7 4 x 5.45ø 28.5 99 124.8 160.7 6.4 19 57.5
- 38. catálogo general deproducto 2012 Actuadores 38 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Accesorios y repuestos (solicitar por separado) Códigos de pedido Descripciones M9000-604 Kit de repuesto de abrazaderas antirotación para actuadores eléctricos de retorno con muelle de las series M9208, M9210 y M9220 (cantidad 1) M9208-100 Kit de montaje remoto que incluye soporte de montaje, biela M9208-150, junta de bola y fijador de montaje (cantidad 1) M9208-150 Biela (cantidad 1) M9208-600 Kit de repuesto de acoplamiento de vástago grande (con clip de bloqueo) para la instalación de actuadores eléctricos de retorno con muelle de la serie M9208-xxx-1 en compuertas de vástagos cuadrados de 12 a 19 mm o vástagos cuadrados de 10 a 14 mm (cantidad 1) M9208-601 Kit de repuesto de acoplamiento de vástago estándar (con clip de bloqueo) para la instalación de actuadores eléctricos de retorno con muelle de la serie M9208-xxx-1 en compuertas de vástagos circulares de 6 mm o vástagos cuadrados de 6 a 12 mm (cantidad 1) M9208-602 Clips de bloqueo de repuesto para actuadores eléctricos de retorno con muelle de la serie M9208-xxx-1 (cantidad 5) M9208-603 Kit de paro ajustable para actuadores eléctricos de retorno con muelle de la serie M9208-xxx-1 (cantidad 1) M9208-604 Bielas de repuesto para anulación manual para actuadores eléctricos de retorno con muelle de la serie M9208 con radio de biela largo: 72 mm (cantidad 5) M9208-605 Bielas de repuesto para anulación manual para actuadores eléctricos de retorno con muelle de la serie M9208 con radio de biela corto: 46,5 mm (cantidad 5) Familia Retorno con muelle M9208-xxx-1 (Joventa DBF1.06 / DAFx.06 / DMF1.06)
- 39. 39 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Catálogo de Producto M92x0-xxx-1 (Joventa DAFx.10 / DBF1.10 / DMF1.10) 10, 20 Nm Los actuadores de las series M9210 y M9229 se montan directamente, son eléctricos y de retorno con muelle y proporcionan un control fiable de compuertas y válvulas en sistemas de calefacción, ventilación y aire acondicionado (HVAC). Los actuadores están disponibles para el uso con controladores on/off, flotantes y proporcionales. Estos actuadores bidireccionales no requieren acoplamiento de compuerta y se instalan fácilmente en las compuertas. Características zz Control ON/OFF, flotante y proporcional zz Si se instalan dos o tres modelos en tándem, proporcionan hasta dos o tres veces el par motor. zz Hasta 5 actuadores en paralelo zz Topes finales ajustables opcionales. Los topes finales ajustables opcionales se utilizan para reducir la detección electrónica de atascos de la carrera del actuador a lo largo de todo el rango de rotación que aumenta la vida del actuador al desactivar el motor del actuador cuando se detecta una condición de sobrecarga. zz Cables libres de halógenos integrados zz IP54 (NEMA2) zz Caja de aluminio aprobada zz Anulación de bloqueo manual fácil de usar con liberación automática y resguardo para la biela zz Ahorro de energía en topes finales zz Dos interruptores auxiliares integrales de oro (modelos xxC) Códigos de pedido Par motor Tiempo de funcionamiento Tamaño de compuerta Señales de control 2 contactos auxiliares Tensión de alimentación (50/60 Hz)Johnson Controls Joventa* Motor Muelle 10 Nm M9210-AGA-1 DBF1.10 10 Nm 150 s 20 s 2,0 m2 ON/OFF y flotante --- CA/CC 24 V M9210-AGC-1 DBF1.10S Ÿ M9210-BDA-1 DAF2.10 25...57 s 11...15 s ON/OFF --- 230 VCA M9210-BDC-1 DAF2.10S Ÿ M9210-BGA-1 DAF1.10 --- CA/CC 24 V M9210-BGC-1 DAF1.10S Ÿ M9210-GGA-1 DMF1.10 150 s 26 s Proporcional 0(2)...10 VCC --- M9210-GGC-1 DMF1.10S Ÿ M9210-HGA-1 DHF1.10 Proporcional 0(2)...10 VCC con ajuste de abertura --- M9210-HGC-1 DHF1.10S Ÿ Nota * : añadiendo una K después del número de modelo, podrá adquirir el mismo modelo con un cable libre de halógenos (1 m) Dimensiones en mm Actuadores giratorios Familia Retorno con muelle 90 A 44 3 81 19 5625 254 56 27 10-20 10-16 102 51 40 262 40 176 6.5 40

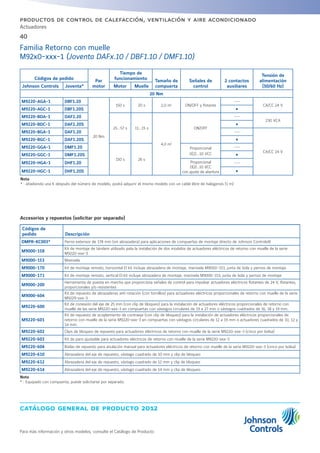

- 40. catálogo general deproducto 2012 Actuadores 40 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Familia Retorno con muelle M92x0-xxx-1 (Joventa DAFx.10 / DBF1.10 / DMF1.10) Accesorios y repuestos (solicitar por separado) Códigos de pedido Descripción DMPR-KC003* Perno extensor de 178 mm (sin abrazadera) para aplicaciones de compuertas de montaje directo de Johnson Controls® M9000-158 Kit de montaje de tándem utilizado pata la instalación de dos modelos de actuadores eléctricos de retorno con muelle de la serie M9220-xxx-3 M9000-153 Manivela M9000-170 Kit de montaje remoto, horizontal El kit incluye abrazadera de montaje, manivela M9000-153, junta de bola y pernos de montaje M9000-171 Kit de montaje remoto, vertical El kit incluye abrazadera de montaje, manivela M9000-153, junta de bola y pernos de montaje M9000-200 Herramienta de puesta en marcha que proporciona señales de control para impulsar actuadores eléctricos flotantes de 24 V, flotantes, proporcionales y/o resistentes M9000-604 Kit de repuesto de abrazaderas anti rotación (con tornillos) para actuadores eléctricos proporcionales de retorno con muelle de la serie M9229-xxx-3 M9220-600 Kit de conexión del eje de 25 mm (con clip de bloqueo) para la instalación de actuadores eléctricos proporcionales de retorno con muelle de las serie M9220-xxx-3 en compuertas con vástagos circulares de 19 a 27 mm o vástagos cuadrados de 16, 18 y 19 mm. M9220-601 Kit de repuesto de acoplamiento de contraeje (con clip de bloqueo) para la instalación de actuadores eléctricos proporcionales de retorno con muelle de la serie M9220-xxx-3 en compuertas con vástagos circulares de 12 a 19 mm o actuadores cuadrados de 10, 12 y 14 mm. M9220-602 Clips de bloqueo de repuesto para actuadores eléctricos de retorno con muelle de la serie M9220-xxx-3 (cinco por bolsa) M9220-603 Kit de paro ajustable para actuadores eléctricos de retorno con muelle de la serie M9220-xxx-3 M9220-604 Bielas de repuesto para anulación manual para actuadores eléctricos de retorno con muelle de la serie M9220-xxx-3 (cinco por bolsa) M9220-610 Abrazadera del eje de repuesto, vástago cuadrado de 10 mm y clip de bloqueo M9220-612 Abrazadera del eje de repuesto, vástago cuadrado de 12 mm y clip de bloqueo M9220-614 Abrazadera del eje de repuesto, vástago cuadrado de 14 mm y clip de bloqueo Nota * : Equipado con compuerta; puede solicitarse por separado. Códigos de pedido Par motor Tiempo de funcionamiento Tamaño de compuerta Señales de control 2 contactos auxiliares Tensión de alimentación (50/60 Hz)Johnson Controls Joventa* Motor Muelle 20 Nm M9220-AGA-1 DBF1.20 20 Nm 150 s 20 s 2,0 m2 ON/OFF y flotante --- CA/CC 24 V M9220-AGC-1 DBF1.20S Ÿ M9220-BDA-1 DAF2.20 25...57 s 11...15 s 4,0 m2 ON/OFF --- 230 VCA M9220-BDC-1 DAF2.20S Ÿ M9220-BGA-1 DAF1.20 --- CA/CC 24 V M9220-BGC-1 DAF1.20S Ÿ M9220-GGA-1 DMF1.20 150 s 26 s Proporcional 0(2)...10 VCC --- M9220-GGC-1 DMF1.20S Ÿ M9220-HGA-1 DHF1.20 Proporcional 0(2)...10 VCC con ajuste de abertura --- M9220-HGC-1 DHF1.20S Ÿ Nota * : añadiendo una K después del número de modelo, podrá adquirir el mismo modelo con un cable libre de halógenos (1 m)
- 41. 41 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Catálogo de Producto M91xx-xxx-1N4 (Joventa SAx.1xxx / SM1.1x) 8 y 16 Nm Los actuadores eléctricos de la serie Especial han sido diseñados especialmente para el uso con compuertas de clima pequeñas y medianas y para unidades de control de terminales en sistemas de control de volumen de aire. Gracias a su pequeño tamaño y su inteligente construcción son también ideales para aplicaciones con espacio limitado. Una característica clave del diseño es el adaptador de husillo Johnson Controls especial que también incorpora limitación del ángulo de rotación e indicación de posición. Características zz Control ON/OFF, flotante y proporcional zz Hasta 5 actuadores en paralelo zz Conexiones de terminal de tornillo roscado zz Adaptador universal para: Husillo circular de 10 a 20 mm de diámetro o adaptador Z01DN...para husillo cuadrados de 10 a 16 mm con una longitud mín. de eje 48 mm zz Elección de rotación zz Limitación del ángulo de rotación zz Control manual mediante pulsador zz Topes finales automáticos zz Ahorro de energía en topes finales zz Versiones personalizadas disponibles zz IP54 Dimensiones en mm Actuadores giratorios Familia Especial y de Seguridad 100 45 25.5 3510-20 4 4 6 3.5 8 5 17 10-16 180 137 67 5 94.5 190 34 73.25 84 59 90 11 20 82.5
- 42. catálogo general deproducto 2012 Actuadores 42 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Familia Especial y de Seguridad M91xx-xxx-1N4 (Joventa SAx.1xxx / SM1.1x) Códigos de pedido Tiempo de funcionamiento Tamaño de compuerta Señales de control 2 x contactos auxiliares Potenciómetro de retroalimentación Tensión de alimentación (50/60 Hz)Johnson Controls Joventa* 8 Nm M9108-AGA-1N4 SA1.10 8 s 1,5 m2 ON/OFF y flotante --- --- CA/CC 24 V M9108-AGC-1N4 SA1.10S Ÿ --- M9108-AGE-1N4 SA1.10P1 --- 1 KOhm M9108-AGD-1N4 SA1.10P2 --- 140 Ohm M9108-AGF-1N4 SA1.10P4 --- 2 KOhm M9108-ADA-1N4 SA2.10 --- --- 230 VCA M9108-ADC-1N4 SA2.10S Ÿ --- M9108-ADE-1N4 SA2.10P1 --- 1 KOhm M9108-ADD-1N4 SA2.10P2 --- 140 Ohm M9108-ADF-1N4 SA2.10P4 --- 2 KOhm M9108-GGA-1N4 SM1.10 Proporcional 0(2)...10 VCC 0(4)...20 mA --- --- CA/CC 24 V M9108-GGC-1N4 SM1.10(S) Ÿ --- 16 Nm M9116-AGA-1N4 SA1.12 16 s 3,0 m2 ON/OFF y flotante --- --- CA/CC 24 V M9116-AGC-1N4 SA1.12S Ÿ --- M9116-AGE-1N4 SA1.12P1 --- 1 KOhm M9116-AGD-1N4 SA1.12P2 --- 140 Ohm M9116-AGF-1N4 SA1.12P4 --- 2 KOhm M9116-ADA-1N4 SA2.12 --- --- 230 VCA M9116-ADC-1N4 SA2.12S Ÿ --- M9116-ADE-1N4 SA2.12P1 --- 1 KOhm M9116-ADD-1N4 SA2.12P2 --- 140 Ohm M9116-ADF-1N4 SA2.12P4 --- 2 KOhm M9116-GGA-1N4 SM1.12 Proporcional 0(2)...10 VCC 0(4)...20 mA --- --- CA/CC 24 V M9116-GGC-1N4 SM1.12(S) Ÿ --- Nota * añadiendo una K después del número de modelo, podrá adquirir el mismo modelo con un cable libre de halógenos (1 m)
- 43. 43 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Catálogo de Producto M91xx-GAx-1.01 (Joventa SMxx.5) 8, 16, 24 Nm Los actuadores eléctricos de la serie Especial han sido diseñados especialmente para el uso con compuertas de clima pequeñas y medianas. Gracias a su pequeño tamaño y su inteligente construcción son también ideales para aplicaciones donde el espacio es limitado. Una característica clave del diseño es el adaptador de husillo Johnson Controls especial que también incorpora limitación del ángulo de rotación e indicación de posición. Características zz Señal de control proporcional zz Hasta 5 actuadores en paralelo zz Conexiones de terminal de tornillo roscado zz Adaptador universal para: Husillos circulares de 10...20 mm Husillos cuadrados de 10...16 mm, con una longitud mín. de eje de 48 mm zz Elección de rotación zz Limitación del ángulo de rotación zz Control manual mediante pulsador zz Control manual por pulsador zz Topes finales automáticos zz Ahorro de energía en topes finales zz Versiones personalizadas disponibles zz IP54 Códigos de pedido Par motor Tiempo de funcionamiento Tamaño de compuerta Señales Y1 2 contactos auxiliares Tensión de alimentación (50-60Hz)Johnson Controls Joventa* M9108-GAA-1.01 SMS4.5 8 Nm 30..45 s 1,5 m2 0(4)…20 mA --- 110 VCA M9108-GAC-1.01 SMS4.5S Ÿ M9116-GAA-1.01 SM4.5 16 Nm 80..110 s 3,0 m2 --- M9116-GAC-1.01 SM4.5S Ÿ M9124-GAA-1.01 SML4.5 24 Nm 125..160 s 4,5 m2 --- M9124-GAC-1.01 SML4.5S Ÿ Nota * añadiendo una K después del número de modelo, podrá adquirir el mismo modelo con un cable libre de halógenos (1 m) Dimensiones en mm Actuadores giratorios Familia Especial y de Seguridad 100 45 25.5 3510-20 4 4 6 3.5 8 5 17 10-16 180 137 67 5 94.5 190 34 73.25 84 59 90 11 20 82.5
- 44. catálogo general deproducto 2012 Actuadores 44 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Los actuadores eléctricos de la serie Especial han sido diseñados especialmente para el uso con compuertas de clima pequeñas y medianas. Gracias a su pequeño tamaño y su inteligente construcción son también ideales para aplicaciones donde el espacio es limitado. Una característica clave del diseño es el adaptador de husillo Johnson Controls especial que también incorpora limitación del ángulo de rotación e indicación de posición. Características zz Control ON/OFF y flotante zz Hasta 5 actuadores en paralelo zz Conexiones de terminal de tornillo roscado zz Adaptador universal para: Husillos circulares de 10...20 mm Husillos cuadrados de 10...16 mm, con una longitud mín. de eje de 48 mm zz Bajo nivel de ruido zz Elección de rotación zz Limitación del ángulo de rotación zz Control manual mediante pulsador zz Topes finales automáticos zz Ahorro de energía en topes finales zz Versiones personalizadas disponibles zz IP54 Códigos de pedido Par motor Tiempo de funcionamiento Tamaño de compuerta Señales de control 2 x contactos auxiliares Tensión de alimentación (50/60 Hz)Johnson Controls Joventa* M9116-AAA-1 SA4.30 16 Nm 80...110 s 3 m2 ON/OFF y flotante --- 100 VCA M9116-AAC-1 SA4.30S Ÿ Nota * añadiendo una K después del número de modelo, podrá adquirir el mismo modelo con un cable libre de halógenos (1 m) Dimensiones en mm M9116-AAx-1 (Joventa SAx.30) 16 Nm Actuadores giratorios Familia Especial y de Seguridad 100 45 25.5 3510-20 4 4 6 3.5 8.5 17 10-16 180 137 67.5 94.5 190 34 73.25 84 59 90 11 20 82.5
- 45. 45 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Catálogo de Producto S9208-BxC-33x (Joventa SAFx.08Sx/12) 8 Nm Actuadores giratorios Familia Especial y de Seguridad Los actuadores eléctricos de compuerta de retorno con muelle para protección contra incendios de la serie S9208 han sido diseñados para el funcionamiento motorizado de compuertas de protección contra incendios. Al aplicar la señal de control, el actuador impulsa la compuerta hasta la posición de funcionamiento, al mismo tiempo que tensa de manera uniforme el muelle integrado. Después de un fallo en el suministro de energía, la energía almacenada en el muelle permite que la compuerta adopte la posición de seguridad. La operación manual se cancela de manera automática cuando el actuador se encuentra en funcionamiento eléctrico. Características zz Señal de control ON/OFF zz Vástago cuadrado de 12 mm y adaptador de 10 mm, 8 mm zz Conexión con cable libre de halógenos zz Sensor de temperatura ST1.72E Punto de conexión a sensor de temperatura alrededor de 72 ºC zz Sensor de temperatura del actuador a sensor de entorno del monitor zz Bajo nivel de ruido zz Posicionamiento manual con manivela de rearme zz 2 interruptores auxiliares fijos (8º y 83º) Dimensiones en mm Códigos de pedido Tensión de alimentación (50-60Hz) DescripciónJohnson Controls Joventa S9208-BGC-33 SAF1.08S/12 24 VCA/VCC Sin sensor S9208-BGC-33A SAF1.08SA/12 Sin termostato ambiental S9208-BGC-33B SAF1.08SB/12 Con sensor de conducto S9208-BGC-33C SAF1.08SC/12 Con sensores de conducto y ambiente S9208-BDC-33 SAF2.08S/12 230 VCA Sin sensor S9208-BDC-33A SAF2.08SA/12 Sin termostato ambiental S9208-BDC-33B SAF2.08SB/12 Con sensor de conducto S9208-BDC-33C SAF2.08SC/12 Con sensores de conducto y ambientales
- 46. catálogo general deproducto 2012 Actuadores 46 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado S92x0-BxC-3xx (Joventa SAFx.10 / SAFx.20) 10, 20 Nm Los actuadores eléctricos de compuerta de retorno con muelle para protección contra incendios de la series S9210 y S9220 han sido diseñados para el funcionamiento motorizado de compuertas de seguridad, como por ejemplo, compuertas de protección contra incendios. Al aplicar la señal de control, el actuador impulsa la compuerta hasta la posición de funcionamiento, al mismo tiempo que tensa de manera uniforme el muelle integrado. Después de un fallo en el suministro de energía, la energía almacenada en el muelle permite que la compuerta adopte la posición de seguridad. Características zz Control ON/OFF zz Adaptador de acero de 10/11/2012/14 mm para vástago cuadrado zz Sensor de temperatura ambiente y conexión directa de sensor de temperatura de conducto zz Bajo nivel de ruido zz Ahorro de energía en topes finales zz Cables libres de halógenos integrados zz IP54 (NEMA2) zz Caja de aluminio aprobada zz Anulación de bloqueo manual fácil de usar con liberación automática y resguardo para la biela zz Ahorro de energía en topes finales zz Dos interruptores auxiliares integrales de oro (modelos xxC) Accesorios y repuestos (solicitar por separado) Códigos de pedido Descripción DMPR-KC003* Perno extensor de 178 mm (sin abrazadera) para aplicaciones de compuertas de montaje directo de Johnson Controls® M9000-158 Kit de montaje de tándem usado para instalación de dos modelos de actuadores eléctricos de retorno con muelle; serie M9220-xxx-3 M9000-153 Manivela M9000-170 Kit de montaje remoto, horizontal El kit incluye abrazadera de montaje, manivela M9000-153, junta de bola y pernos de montaje M9000-171 Kit de montaje remoto, vertical El kit incluye abrazadera de montaje, manivela M9000-153, junta de bola y pernos de montaje M9000-200 Herramienta de puesta en servicio que proporciona señales de control para impulsar actuadores eléctricos flotantes de 24 V, flotantes, proporcionales y/o resistentes M9000-604 Kit de repuesto abrazaderas anti rotación (con tornillo) para actuadores eléctricos proporcionales de retorno con muelle: serie M9229-xxx-3 M9220-600 Kit de conexión del eje de 25 mm (con clip de bloqueo) para la instalación de actuadores eléctricos proporcionales de retorno con muelle de las serie M9220-xxx-3 en compuertas con vástagos circulares de 19 a 27 mm o vástagos cuadrados de 16, 18 y 19 mm. M9220-601 Kit de repuesto de acoplamiento de contraeje (con clip de bloqueo) para la instalación de actuadores eléctricos proporcionales de retorno con muelle de la serie M9220-xxx-3 en compuertas con vástagos circulares de 12 a 19 mm o actuadores cuadrados de 10, 12 y 14 mm. M9220-602 Clips de bloqueo de repuesto para actuadores eléctricos de retorno con muelle de la serie M9220-xxx-3 (cinco por bolsa) M9220-603 Kit de paro ajustable para actuadores eléctricos de retorno con muelle de la serie M9220-xxx-3 M9220-604 Bielas de repuesto para anulación manual para actuadores eléctricos de retorno con muelle de la serie M9220-xxx-3 (cinco por bolsa) M9220-610 Abrazadera del eje de repuesto, vástago cuadrado de 10 mm y clip de bloqueo M9220-612 Abrazadera del eje de repuesto, vástago cuadrado de 12 mm y clip de bloqueo M9220-614 Abrazadera del eje de repuesto, vástago cuadrado de 14 mm y clip de bloqueo Nota *Equipado con compuerta; puede solicitarse por separado. Dimensiones en mm Actuadores giratorios Familia Especial y de Seguridad 44 81 19 5625 254 56 10/11/12/14 mm 27 102 51 40 262 40 176 6.5 40
- 47. 47 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Catálogo de Producto Códigos de pedido Fuente de alimentación Adaptador de vástago cuadrado SensorJohnson Controls Joventa 10 Nm S9210-BDC-31 SAF2.10S/10 CA 230 V 10 mm --- S9210-BDC-31A SAF2.10SA/10 Sensor ambiental S9210-BDC-31B SAF2.10SB/10 Sensor de conducto S9210-BDC-31C SAF2.10SC/10 Sensor ambiental y de conducto S9210-BDC-32 SAF2.10S/11 11 mm --- S9210-BDC-32A SAF2.10SA/11 Sensor ambiental S9210-BDC-32B SAF2.10SB/11 Sensor de conducto S9210-BDC-32C SAF2.10SC/11 Sensor ambiental y de conducto S9210-BDC-33 SAF2.10S/12 12 mm --- S9210-BDC-33A SAF2.10SA/12 Sensor ambiental S9210-BDC-33B SAF2.10SB/12 Sensor de conducto S9210-BDC-33C SAF2.10SC/12 Sensor ambiental y de conducto S9210-BDC-34 SAF2.10S/14 14 mm --- S9210-BDC-34A SAF2.10SA/14 Sensor ambiental S9210-BDC-34B SAF2.10SB/14 Sensor de conducto S9210-BDC-34C SAF2.10SC/14 Sensor ambiental y de conducto S9210-BGC-31 SAF1.10S/10 CA/CC 24 V 10 mm --- S9210-BGC-31A SAF1.10SA/10 Sensor ambiental S9210-BGC-31B SAF1.10SB/10 Sensor de conducto S9210-BGC-31C SAF1.10SC/10 Sensor ambiental y de conducto S9210-BGC-32 SAF1.10S/11 11 mm --- S9210-BGC-32A SAF1.10SA/11 Sensor ambiental S9210-BGC-32B SAF1.10SB/11 Sensor de conducto S9210-BGC-32C SAF1.10SC/11 Sensor ambiental y de conducto S9210-BGC-33 SAF1.10S/12 12 mm --- S9210-BGC-33A SAF1.10SA/12 Sensor ambiental S9210-BGC-33B SAF1.10SB/12 Sensor de conducto S9210-BGC-33C SAF1.10SC/12 Sensor ambiental y de conducto S9210-BGC-34 SAF1.10S/14 14 mm --- S9210-BGC-34A SAF1.10SA/14 Sensor ambiental S9210-BGC-34B SAF1.10SB/14 Sensor de conducto S9210-BGC-34C SAF1.10SC/14 Sensor ambiental y de conducto Familia Especial y de Seguridad S92x0-BxC-3xx (Joventa SAFx.10 / SAFx.20)
- 48. catálogo general deproducto 2012 Actuadores 48 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Códigos de pedido Fuente de alimentación Adaptador de vástago cuadrado SensorJohnson Controls Joventa S9220-BDC-31 SAF2.20S/10 CA 230 V 10 mm --- S9220-BDC-31A SAF2.20SA/10 Sensor ambiental S9220-BDC-31B SAF2.20SB/10 Sensor de conducto S9220-BDC-31C SAF2.20SC/10 Sensor ambiental y de conducto S9220-BDC-32 SAF2.20S/11 11 mm --- S9220-BDC-32A SAF2.20SA/11 Sensor ambiental S9220-BDC-32B SAF2.20SB/11 Sensor de conducto S9220-BDC-32C SAF2.20SC/11 Sensor ambiental y de conducto S9220-BDC-33 SAF2.20S/12 12 mm --- S9220-BDC-33A SAF2.20SA/12 Sensor ambiental S9220-BDC-33B SAF2.20SB/12 Sensor de conducto S9220-BDC-33C SAF2.20SC/12 Sensor ambiental y de conducto S9220-BDC-34 SAF2.20S/14 14 mm --- S9220-BDC-34A SAF2.20SA/14 Sensor ambiental S9220-BDC-34B SAF2.20SB/14 Sensor de conducto S9220-BDC-34C SAF2.20SC/14 Sensor ambiental y de conducto S9220-BGC-31 SAF1.20S/10 CA/CC 24 V 10 mm --- S9220-BGC-31A SAF1.20SA/10 Sensor ambiental S9220-BGC-31B SAF1.20SB/10 Sensor de conducto S9220-BGC-31C SAF1.20SC/10 Sensor ambiental y de conducto S9220-BGC-32 SAF1.20S/11 11 mm --- S9220-BGC-32A SAF1.20SA/11 Sensor ambiental S9220-BGC-32B SAF1.20SB/11 Sensor de conducto S9220-BGC-32C SAF1.20SC/11 Sensor ambiental y de conducto S9220-BGC-33 SAF1.20S/12 12 mm --- S9220-BGC-33A SAF1.20SA/12 Sensor ambiental S9220-BGC-33B SAF1.20SB/12 Sensor de conducto S9220-BGC-33C SAF1.20SC/12 Sensor ambiental y de conducto S9220-BGC-34 SAF1.20S/14 14 mm --- S9220-BGC-34A SAF1.20SA/14 Sensor ambiental S9220-BGC-34B SAF1.20SB/14 Sensor de conducto S9220-BGC-34C SAF1.20SC/14 Sensor ambiental y de conducto Familia Especial y de Seguridad S92x0-BxC-3xx (Joventa SAFx.10 / SAFx.20)
- 49. 49 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Catálogo de Producto VA9104-xGA-1S (Joventa BAD1.4 / BAD1 / BMD1.2) 4 Nm La serie de actuadores eléctricos ha sido diseñada para el funcionamiento de válvulas de bola. Estos actuadores sincronizados motorizados se utilizan para proporcionar posicionamiento preciso en válvulas de bola DN15, DN20 y DN25 de la serie VG1000. Características zz Control ON / OFF, flotante con tiempo de espera y proporcional zz Tiempo de funcionamiento independiente de la carga zz Hasta 5 actuadores en paralelo zz Botón de liberación manual zz Cable PVC de 1,2 m zz Dirección de giro seleccionable zz Cierre automático en topes finales Códigos de pedido Tiempo de funcionamiento Señales de control Tensión de alimentación (50/60 Hz)Johnson Controls Joventa VA9104-AGA-1S BAD1.4 72 s Flotante sin tiempo de espera 24 VCAVA9104-IGA-1S BAD1 ON/OFF y flotante con tiempo de espera VA9104-GGA-1S BMD1.2 Proporcional 0(2)...10 VCC 0(4)...20 mA Dimensiones en mm Tamaño de la válvula (DN)* A B C D E F G DN15 98 17 31 129 64 9 32 DN20 98 17 31 133 71 9 36 DN25 100 19 33 141 87 9 43 Nota * En los modelos con disco de caracterización de flujo, el disco se encuentra en el puerto A. El puerto A debe ser la entrada de la válvula. Actuadores giratorios Familia de Válvulas 89 71 C B A E F B Minimum Clearance Required Two-Way Valve Three-Way Valve Two-Way Valve Three-Way Valve C 140 E D G
- 50. catálogo general deproducto 2012 Actuadores 50 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado M9108-xxx-5 (Joventa BAS1 / BAS2 / BMS1.1) 8 Nm El actuador eléctrico de la serie M9108-xxx-5 ha sido diseñado para el funcionamiento de válvulas de bola de la serie VG1000. Los actuadores pueden instalarse en válvulas utilizando un kit de unión M9000-525-5 Características zz Control ON/OFF, flotante y proporcional zz Cable de conexión libre de halógenos zz Tiempo de funcionamiento independiente de la carga zz Fácil montaje en la consola zz Dirección de giro seleccionable zz Ajuste manual pulsando el botón de liberación y girando la manivela con el indicador de posición (el botón de liberación no vuelve automáticamente a su posición) zz Desconexión automática en las posiciones finales zz Versiones personalizadas disponibles Códigos de pedido Par motor Tiempo de funcionamiento Señales de control 2 x contactos auxiliares Tensión de alimentación (50/60 Hz)Johnson Controls Joventa M9108-AGA-5 BAS1 8 Nm 30 s ON/OFF y flotante --- CA/CC 24 V M9108-AGC-5 BAS1.S Ÿ M9108-ADA-5 BAS2 --- 230 VCC M9108-ADC-5 BAS2.S Ÿ M9108-GGA-5 BMS1.1 Reguladora --- CA/CC 24 V M9108-GGC-5 BMS1.1S Ÿ A DN15 160 DN20 160 DN25 162 DN32 173 DN40 177 DN50 182 Dimensiones en mm Actuadores giratorios Familia de Válvulas 482.5 100 107 100 45 35 180 140 67.5 82.5 20 89 Minimal distance A 199
- 51. 51 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Actuadores Para más información y otros modelos, consulte el Catálogo de Producto M9116-xxx-1N2 (Joventa MA1 / MA2 / MM1.1 / MM2.2) 16 Nm Estos actuadores eléctricos han sido especialmente diseñados para el funcionamiento motorizado de varios tipos de válvulas y adaptadores para agua, tales como válvulas mezcladoras, de mariposa y de bola. El diseño mecánico de los actuadores es tal que, con la ayuda de kits de montaje, pueden usarse en diferentes tipos de válvulas y adaptadores. El acoplamiento entre el actuador y el elemento de control final es de gran simplicidad de uso ya que proporciona un impulso positivo y flexibilidad. Características zz Control ON/OFF, flotante y proporcional zz Tiempo de funcionamiento independiente de la carga zz Conexiones de terminal de tornillo roscado zz Adaptador universal con botón para funcionamiento manual e indicación de posición zz Reversible zz Topes finales automáticos zz Ahorro de energía en topes finales zz Versiones personalizadas disponibles zz IP54 Accesorios para kits de montaje de mezcladoras zz ZMA001 para mezcladoras Esbe zz ZMA002 para mezcladoras Centra-Duplex zz ZMA003 para mezcladoras Holter zz ZMA004 para válvulas de bola GF Códigos de pedido * Par motor Tiempo de funcionamiento Señales de control 2 contactos auxiliares Tensión de alimentación (50/60 Hz)Johnson Controls Joventa * M9116-AGA-1N2 MA1 16 Nm 120 s ON/OFF y flotante --- CA/CC 24 V M9116-AGC-1N2 MA1.S Ÿ M9116-ADA-1N2 MA2 --- CA 230 V M9116-ADC-1N2 MA2.S Ÿ M9116-GGA-1N2 MM1.1 Proporcional 0(2)...10 VCC 0...20 mA --- CA/CC 24 V M9116-GGC-1N2 MM1.1S Ÿ M9116-GDA-1N2 MM2.2 Proporcional 0(2)...10 VCC 0...10 VCC --- CA 230 V M9116-GDC-1N2 MM2.2S Ÿ Nota * añadiendo una K después del número de modelo, podrá adquirir el mismo modelo con un cable libre de halógenos (1 m) Dimensiones en mm Actuadores giratorios Familia de Válvulas 100 M6 180 67.5 94.5 32.5 32.5 2525
- 52. catálogo general deproducto 2012 Actuadores 52 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado M9206-xxx-5S (DBF1.06 / DAFx.06 / DMF1.06) 6 Nm Los actuadores de la serie M9206-xxx-5S son actuadores eléctricos de montaje directo de retorno con muelle diseñados para el uso con controladores on/off, flotantes o proporcionales. Los modelos BGx funcionan con CA 24 V; los modelos AGx y GGx funcionan con CA/CC 24 V y los modelos BDx funcionan con CA 230 V. Estos actuadores bidireccionales se instalan en válvulas de bola de latón forjado de la serie VG1000 de Johnson Controls, por medio del kit de unión de válvulas de bola de la serie M9000-520-5. Los actuadores eléctricos de retorno con muelle de la serie M9206-xxx-5S proporcionan un par motor de funcionamiento de 6 Nm. El rango de rotación puede ajustarse de manera mecánica. Interruptor auxiliar ajustable disponible en los modelos M9206-xxB para indicar el tope final o para llevar a cabo funciones de conmutación dentro del rango de rotación seleccionado. La posición de retroalimentación está disponible en los modelos de control a través de una señal de voltaje CC proporcional. Características zz Control ON/OFF, flotante y proporcional zz Calibración automática de carrera al realizar la instalación zz Diseño de montaje reversible. zz Detección electrónica de atascos para todo el rango de rotación zz Acoplamiento desmontable zz Interruptor auxiliar integral (modelos xxB) zz Opciones de potencia: 24 VCA, 24 VCA/VCC y 230 VCA; Opciones de señal de entrada: 0(2)...10 VCC y 0(4)...20mA zz Limites de temperatura ambiente de funcionamiento: -32 a 60ºC Códigos de pedido Par motor Tiempo de funcionamiento Señales de control Señal de entrada 1 x contactos auxiliares Tensión de alimentación (50/60 Hz)Johnson Controls Joventa M9206-AGA-5S DBF1.06 6 Nm 60...90 s ON/OFF y flotante 24 VCA/VCC --- 24 VCA/VCC M9206-AGB-5S DBF1.06S Ÿ M9206-BDA-5S DAF1.06 10...40 s ON/OFF 230 VCA --- 230 VCA M9206-BDB-5S DAF1.06S Ÿ M9206-BGA-5S DAF2.06 24 VCA --- 24 VCA M9206-BGB-5S DAF2.06S Ÿ M9206-GGA-5S DMF1.06 25...40 s Proporcional 0(2)...10 VCC 0(4)...20 mA* --- 24 VCA/VCC M9206-GGB-5S DMF1.06S Ÿ Nota * La señal de entrada de 0(4) a 20 mA requiere un campo equipado con resistencia de 500 O Dimensiones en mm Actuadores giratorios Familia de Válvulas A A 123.8 160 177.3 117 79.4 82.5 75 191 81 31.4 113 ~26
- 53. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado 53 Válvulas V5000 DN10...20, PN16 Válvulas de las unidades terminales Estas válvulas están diseñadas principalmente para regular el flujo de agua y vapor en respuesta a la demanda de un controlador en aplicaciones de zona y unidades terminales. Actuadores disponibles: Actuadores térmicos ON/OFF VA-7047 y VA-7048 Actuadores térmicos 0...10 VCC VA-7067 Actuadores flotantes y proporcionales VA-747x Características zz Cuerpo de latón forjado, vástago y muelle de acero inoxidable zz Kvs 0,16...5 zz Configuraciones: PDTC de 2 vías (normalmente abierto), mezcladora/diversora de 3 vías y mezcladora /diversora de 3 vías con de by-pass integrado. zz Temperatura del fluido: 2...120 ºC zz Conexiones de cuerpo para adaptador de compresión y BSPP zz Características inherentes de flujo: equiporcentual zz Rango 50:1 Dimensiones en mm Tamaño del cuerpo Tamaño de la conexión A B C D Configuración de 2 vías (normalmente abierto) DN10 ½” 60 27,5 15,5 ---DN15 ¾” 65 33,7 DN20 1” Configuración mezcladora/diversora de 3 vías DN10 ½” 60 27 15,2 30DN15 ¾” DN20 1” Configuración mezcladora/diversora de 3 vías con configuración de by-pass integrado DN10 ½” 60 27 15,2 40 DN15 ¾” DN20 1” 50 Válvula de 2 vías Válvula de 3 vías + by-pass Válvula de 3 vías A B C A D B C A D B C
- 54. catálogo general deproducto 2012 54 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Códigos de pedido* Kit de adaptador de compresión** Tamaño del cuerpo Kvs (puerto de control) Kvs (puerto by-pass) Presión de cierre (kPa) Configuración 2 vías V52x0ZC --- DN10 0,16 --- 400 V52x0BC 0,4 V52x0CC 0,63 V52x0DC 1 V52x0EC 1,6 V5210JC Ÿ DN15 2,5 110V5210KC 3,5 V5210MC DN20 4,5 Configuración mezcladora/diversora de 3 vías V5810BC --- DN10 0,4 0,3 120 V5810CC 0,63 0,4 V5810DC 1 0,63 V5810EC 1,6 1 V5810JC DN15 2,5 1,6 150 V5810KC 4 2,5 V5810MC DN20 5 3,5 110 Configuración mezcladora/diversora de 3 vías con configuración de by-pass integrado V55x0BC --- DN10 0,4 0,3 180 V55x0CC 0,63 0,4 V55x0DC 1 0,63 V55x0EC 1,6 1 V5510JC Ÿ DN15 2,5 1,6 150 V5510KC 4 2,5 V5510MC DN20 5 3,5 110 Notas * x = 1: BSPP x = 9: Adaptador de compresión ** Kit de adaptador de compresión para DN15 y DN20 DN15: 0378145015 DN20: 0378145020 Válvulas de las unidades terminales V5000
- 55. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado 55 Válvulas VG4000 DN15...20, PN16 Válvulas de las unidades terminales Las válvulas de alta capacidad de caudal y de gran presión de cierre de la serie VG4000 están diseñadas principalmente para controlar el flujo de agua en respuesta a la demanda de un controlador en aplicaciones de zona y para fan coils. Estas válvulas se pueden utilizar en combinación con actuadores eléctricos ON/OFF de la serie VA-7010, actuadores térmicos VA-7070 y actuadores incrementales y proporcionales de la serie VA-7450. Las válvulas de la serie VG4000 están disponibles en configuración de 2 vías normalmente cerradas (NC) y configuración mezcladora de 3 vías. Características zz Cuerpo de latón fundido y vástago y muelle de acero inoxidable zz Obturador de goma EPT para cierre estanco zz Empaquetadura fácil de sustituir zz El actuador puede instalarse en campo después de instalar las tuberías zz Muelle de retorno integrado para actuadores de las series VA-7010 y VA- 707x zz Características de flujo seleccionables en combinación con actuadores de la serie VA-7452 Código de pedido Tipo de cuerpo Tamaño del cuerpo Tamaño de la conexión Kvs Presión de cierre (kPa) Dimensiones en mm A B C1 (VA-7010) C2 (VA-7070) C3 (VA-7450) VG44y0FC PDTO de 2 vías (NC) DN15 ½” 2,5 340 66 19 111 110 105 VG44y0GC DN20 ¾” 3,0 VG4800FC Mezcladora de 3 vías DN15 ½” 2,5 340 (200 kPa en puerto normalmente abierto) 32 VG4800GC DN20 ¾” 3,0 A B A B A B A BC1 C3 Min. 25 mm free space Min. 25 mm free space Min. 25 mm free space C2 VA-7010 VA-7070 VA-7450
- 56. catálogo general deproducto 2012 56 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Estas válvulas están diseñadas principalmente para regular el flujo de agua y vapor en respuesta a la demanda de un controlador en aplicaciones de zona y unidades terminales. Actuadores disponibles: Actuadores ON/OFF VA-7010 Actuadores térmicos ON/OFF VA-7040 Actuadores térmicos proporcionales VA-7060 Actuadores flotantes y proporcionales VA-745x Características zz Cuerpo de latón forjado zz Kvs 0,25...5,5 zz Configuraciones: PDTO de 2 vías (normalmente abierto), PDTC de 2 vías normalmente cerrado), mezcladora de 3 vías y mezcladora de 3 vías con by-pass integrado (normalmente abierto) zz Temperatura del fluido: 2...95 ºC zz Muelle de retorno integrado zz Conexiones de cuerpo para adaptador de compresión, BSPP macho y hembra zz Características inherentes de flujo: apertura rápida Conexión macho roscada (1/2) Códigos de pedido* Tamaño del cuerpo Tamaño de la conexión Kvs (Puerto de control) Kvs (puerto by-pass) Presión de cierre (kPa) Dimensiones en mm A B C D Configuración PDTO de 2 vías (normalmente abierto) VG52z0AC DN15 ½” 0,25 --- 200 68 --- --- 11 VG52z0BC 0,4 --- --- --- VG52z0CC 0,63 --- --- --- VG52z0DC 1 --- --- --- VG52z0EC 1,6 --- 100 72 --- --- 13,5 VG5210JC DN20 ¾” 2,5 --- 140 74 --- 15 VG5210KC 3,5 --- 100 --- Configuración PDTC de 2 vías (normalmente cerrado) VG54z0AC DN15 ½” 0,25 --- 200 68 --- --- 11 VG54z0BC 0,4 --- --- --- VG54z0CC 0,63 --- --- --- VG54z0DC 1 --- --- --- VG54z0EC 1,6 --- 100 72 --- --- 13,5 VG5410JC DN20 ¾” 2,5 --- 74 --- 15 VG5410KC 3,5 --- --- Nota * z = 1: BSP paralelo z = 9: Adaptador de compresión (sólo para válvulas DN15) VG5000 DN15...25, PN16 Válvulas de las unidades terminales
- 57. 57 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Para más información y otros modelos, consulte el Catálogo de Producto Válvulas Conexión macho roscada (2/2) Códigos de pedido* Tamaño del cuerpo Kvs (puerto de control) Kvs (puerto by-pass) Presión de cierre (kPa) Dimensiones en mm A B C D Configuración mezcladora de 3 vías VG58z0AC DN15 0,25 0,25 200 68 26,5 --- 11 VG58z0BC 0,4 0,4 26,5 --- 11 VG58z0CC 0,63 0,63 26,5 --- 11 VG58z0DC 1 1 26,5 --- 11 VG58z0EC 1,6 1,6 100 72 34,5 --- 13,5 VG5810JC DN20 2,5 2,5 74 36 --- 15 VG5810KC 3,5 3,5 36 --- 15 Configuración 3 vías + by-pass integrado (normalmente abierto) VG55z0AC DN15 0,25 0,25 200 68 --- 40 11 VG55z0PC 0,4 0,25 VG55z0BC 0,4 0,4 VG55z0QC 0,63 0,4 VG55z0CC 0,63 0,63 VG55z0RC 1,0 0,63 VG55z0DC 1,0 1,0 VG55z0SC 1,6 1,0 100 72 13,5 VG55z0EC 1,6 1,6 VG5510TC DN20 2,5 1,6 74 15 VG5510JC 2,5 2,5 VG5510UC 3,0 2,5 VG5510KC 3,0 3,0 Nota * z = 1: BSP paralelo z = 9: Adaptador de compresión (sólo para válvulas DN15) Válvulas de las unidades terminales VG5000
- 58. catálogo general deproducto 2012 58 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Conexión hembra roscada Códigos de pedido Tamaño del cuerpo Kvs (puerto de control) Kvs (puerto by-pass) Presión de cierre (kPa) Dimensiones en mm A B Configuración PDTO de 2 vías (normalmente abierto) VG5200AC DN15 0,25 --- 200 55 15 VG5200BC 0,4 --- VG5200CC 0,63 --- VG5200DC 1 --- VG5200EC 1,6 --- VG5200JC DN20 2,5 --- 140 66 19 VG5200KC 3,5 --- 100 VG5200MC DN25 5,5 --- 62 90 24 Configuración PDTC de 2 vías (normalmente cerrado) VG5400AC DN15 0,25 --- 200 55 15 VG5400BC 0,4 --- VG5400CC 0,63 --- VG5400DC 1 --- VG5400EC 1,6 --- VG5400JC DN20 2,5 --- 100 66 19 VG5400KC 3,5 --- VG5400MC DN25 5,5 --- 62 90 24 Mezcladora de 3 vías VG5800CC DN15 0,63 0,63 200 55 29VG5800DC 1 1 VG5800EC 1,6 1,6 VG5800JC DN20 2,5 2,5 100 66 33,5 VG5800KC 3,5 3,5 VG5800MC DN25 5,5 5,5 62 90 37,5 VG52x VG540x VG580x Válvulas de las unidades terminales VG5000 VG52x VG540x VG580x
- 59. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado 59 Válvulas Estas válvulas están diseñadas principalmente para regular el flujo de agua en respuesta a la demanda de un controlador en aplicaciones de zona y unidades terminales. Actuadores disponibles: Actuadores ON/OFF VA-7030 Actuadores eléctricos VA-747x Características zz Cuerpo de latón forjado zz Kvs 1,7...4,5 zz PDTC de 2 vías (normalmente abierto), mezcladora y diversora de 3 vías, y mezcladora y diversora de 3 vías con configuraciones de by-pass integrado zz Temperatura del fluido: 2...95 ºC zz Conexión BSPP de cuerpo roscado zz Características inherentes de flujo: apertura rápida 2 vías VG6000 3 vías VG6000 Códigos de pedido Tamaño del cuerpo Tamaño de la conexión Kvs (puerto de control) Kvs (puerto by-pass) Presión de cierre (kPa) Dimensiones en mm A B C Configuración PDTC de 2 vías VG6210EC DN15 ½” 1,7 --- 250 52 29 --- VG6210JC DN20 ¾” 2,6 --- 150 56 28 --- VG6210LC DN25 1” 4,5 --- 70 82 30,5 --- Configuración mezcladora/diversora de 3 vías VG6810EC DN15 ½” 1,7 (mezcladora) 1,2 (mezcladora) 250 52 29 --- 1,7 (diversora) 1,3 (diversora) VG6810JC DN20 ¾” 2,5 (mezcladora) 1,6 (mezcladora) 150 56 28 --- 2,6 (diversora) 1,8 (diversora) VG6810LC DN25 1” 4,5 (mezcladora) 3,1 (mezcladora) 70 82 30,5 --- 4,5 (diversora) 4,5 (diversora) Mezcladora y diversora de 3 vías con by-pass integrado VG6510EC DN15 ½” 1,7 (mezcladora) 1,2 (mezcladora) 250 52 29 40 1,7 (diversora) 1,3 (diversora) VG6510JC DN20 ¾” 2,5 (mezcladora) 1,6 (mezcladora) 150 56 28 40 2,6 (diversora) 1,8 (diversora) VG6510LC DN25 1” 4,5 (mezcladora) 3,1 (mezcladora) 70 82 30,5 74 4,5 (diversora) 4,5 (diversora) 2 vías VG6000 3 vías VG6000 3 vías VG6000 + by-pass VG6000 DN15...25, PN16 Válvulas de las unidades terminales 3 vías VG6000 + by-pass DN A B DN A B DN A B C +

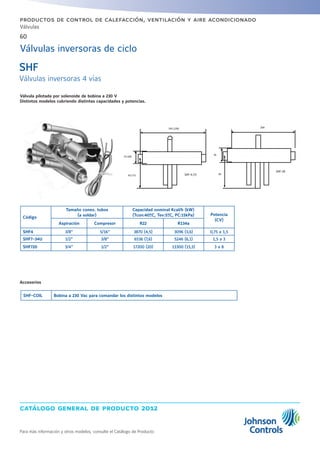

- 60. catálogo general deproducto 2012 60 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Válvulas inversoras de ciclo SHF Válvulas inversoras 4 vías Válvula pilotada por solenoide de bobina a 230 V Distintos modelos cubriendo distintas capacidades y potencias. Código Tamaño conex. tubos (a soldar) Capacidad nominal Kcal/h (kW) (Tcon:40ºC, Tev:5ºC, PC:15kPa) Potencia (CV) Aspiración Compresor R22 R134a SHF4 3/8” 5/16” 3870 (4,5) 3096 (3,6) 0,75 a 1,5 SHF7-34U 1/2” 3/8” 6536 (7,6) 5246 (6,1) 1,5 a 3 SHF720 3/4” 1/2” 17200 (20) 13300 (15,5) 3 a 8 Accesorios SHF-COIL Bobina a 230 Vac para comandar los distintos modelos 105 (128) SHF-‐4 (7) 22 (28) 62 (71) 200 SHF-‐20 36 95
- 61. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado 61 Válvulas Estas válvulas de bola están diseñadas principalmente para regular el flujo de agua fría y caliente y el vapor de baja presión en respuesta a la demanda de un controlador en aplicaciones de zona y unidades terminales. Estos son los actuadores eléctricos de control ON/OFF, flotante o proporcional disponibles: Actuadores de retorno sin muelle de montaje directo VA9104 Actuadores de retorno sin muelle M9108 Actuadores de retorno con muelle M9206 y M9216 Todas las válvulas y actuadores están disponibles como ensamblajes de serie Características zz Cuerpo de latón forjado zz Kvs 0,63...63 zz Configuraciones: de 2 vías, mezcladora y diversora de 3 vías zz Bola y vástago de acero inoxidable Temperatura del fluido: -30...140 ºC (-30 a 1000 ºC con VA9104) zz Características de flujo inherente equiporcentual en el puerto de entrada de todas las válvulas zz Conexión BSPP hembra de cuerpo roscado zz Kit de unión M9000-520-5 disponible para montaje de campo a actuadores eléctricos de la serie M9206 zz Kit de unión M9000-510-5 disponible para montaje de campo a actuadores eléctricos de la serie M9216 zz Kit de unión M9000-525-5 disponible para montaje de campo a actuadores eléctricos de la serie M9108 Dimensiones en mm Tamaño del cuerpo A B C D E DN15 17 31 67 9 33 DN20 75 38 DN25 19 33 92 46 DN32 26 44 109 54 DN40 29 48 119 59 DN50 37 53 139 74 VG1000 DN15...50, PN40 Válvulas de control roscadas

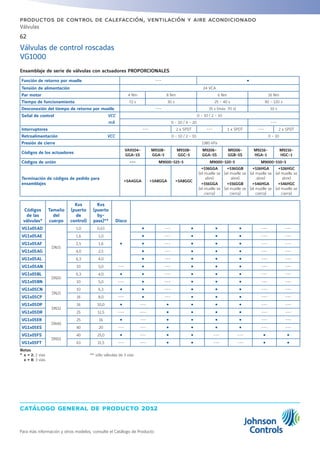

- 62. catálogo general deproducto 2012 62 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Ensamblaje de serie de válvulas con actuadores PROPORCIONALES Función de retorno por muelle --- Ÿ Tensión de alimentación 24 VCA Par motor 4 Nm 8 Nm 6 Nm 16 Nm Tiempo de funcionamiento 72 s 30 s 25 - 40 s 90 - 120 s Desconexión del tiempo de retorno por muelle --- 35 s (máx. 70 s) 10 s Señal de control VCC 0 - 10 / 2 - 10 mA 0 - 20 / 4 - 20 --- Interruptores --- 2 x SPDT --- 1 x SPDT --- 2 x SPDT Retroalimentación VCC 0 - 10 / 2 - 10 0 - 10 Presión de cierre 1380 kPa Códigos de los actuadores VA9104- GGA-1S M9108- GGA-5 M9108- GGC-5 M9206- GGA-5S M9206- GGB-5S M9216- HGA-1 M9216- HGC-1 Códigos de unión --- M9000-525-5 M9000-520-5 M9000-510-5 Terminación de códigos de pedido para ensamblajes +5A4GGA +5A8GGA +5A8GGC +536GGA (el muelle se abre) +556GGA (el muelle se cierra) +536GGB (el muelle se abre) +556GGB (el muelle se cierra) +526HGA (el muelle se abre) +546HGA (el muelle se cierra) +526HGC (el muelle se abre) +546HGC (el muelle se cierra) Códigos de las válvulas* Tamaño del cuerpo Kvs (puerto de control) Kvs (puerto by- pass)** Disco VG1x05AD DN15 1,0 0,63 Ÿ Ÿ --- Ÿ Ÿ Ÿ --- --- VG1x05AE 1,6 1,0 Ÿ --- Ÿ Ÿ Ÿ --- --- VG1x05AF 2,5 1,6 Ÿ --- Ÿ Ÿ Ÿ --- --- VG1x05AG 4,0 2,5 Ÿ --- Ÿ Ÿ Ÿ --- --- VG1x05AL 6,3 4,0 Ÿ --- Ÿ Ÿ Ÿ --- --- VG1x05AN 10 5,0 --- Ÿ --- Ÿ Ÿ Ÿ --- --- VG1x05BL DN20 6,3 4,0 Ÿ Ÿ --- Ÿ Ÿ Ÿ --- --- VG1x05BN 10 5,0 --- Ÿ --- Ÿ Ÿ Ÿ --- --- VG1x05CN DN25 10 6,3 Ÿ Ÿ --- Ÿ Ÿ Ÿ --- --- VG1x05CP 16 8,0 --- Ÿ --- Ÿ Ÿ Ÿ --- --- VG1x05DP DN32 16 10,0 Ÿ --- Ÿ Ÿ Ÿ Ÿ --- --- VG1x05DR 25 12,5 --- --- Ÿ Ÿ Ÿ Ÿ --- --- VG1x05ER DN40 25 16 Ÿ --- Ÿ Ÿ Ÿ Ÿ --- --- VG1x05ES 40 20 --- --- Ÿ Ÿ Ÿ Ÿ --- --- VG1x05FS DN50 40 25,0 Ÿ --- Ÿ Ÿ --- --- Ÿ Ÿ VG1x05FT 63 31,5 --- --- Ÿ Ÿ --- --- Ÿ Ÿ Notas * x = 2: 2 vías x = 8: 3 vías ** sólo válvulas de 3 vías Válvulas de control roscadas VG1000
- 63. 63 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Para más información y otros modelos, consulte el Catálogo de Producto Válvulas Ensamblaje de serie de válvulas con actuadores FLOTANTES Y ON/OFF Función de retorno por muelle --- Ÿ Tensión de alimentación 24 VCA 230 VCA 24 VCA Par motor 4 Nm 8 Nm 6 Nm 16 Nm Tiempo de funcionamiento 72 s 30 s 60 - 90 s 90 - 120 s Desconexión del tiempo de retorno por muelle --- 35 s (máx. 70 s) 10 s Señal de control Flotante Flotante con tiempo de espera y ON/OFF Flotante Interruptores --- 2 x SPDT --- 2 x SPDT --- 1 x SPDT --- 2 x SPDT Retroalimentación --- Presión de cierre 1380 kPa Códigos de los actuadores VA9104- AGA-1S VA9104- IGA-1S M9108- AGA-5 M9108- AGC-5 M9108- ADA-5 M9108- ADC-5 M9206- AGA-5S M9206- AGB-5S M9216- AGA-1 M9216- AGC-1 Código de unión --- M9000-510-5 M9000-520-5 M9000-510-5 Terminación de códigos de pedido para ensamblajes +5A4AGA +5A4IGA +5A8AGA +5A8AGC +5A8ADA +5A8ADC +536AGA (el muelle se abre) +556AGA (el muelle se cierra) +536AGB (el muelle se abre) +556AGB (el muelle se cierra) +526AGA (el muelle se abre) +546AGA (el muelle se cierra) +526AGC (el muelle se abre) +546AGC (el muelle se cierra) Código de válvulas * Tamaño del cuerpo Kvs (puerto de control) Kvs (puerto by- pass)** Disco VG1x05AD DN15 1,0 0,63 Ÿ Ÿ Ÿ --- Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05AE 1,6 1,0 Ÿ Ÿ --- Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05AF 2,5 1,6 Ÿ Ÿ --- Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05AG 4,0 2,5 Ÿ Ÿ --- Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05AL 6,3 4,0 Ÿ Ÿ --- Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05AN 10 5,0 --- Ÿ Ÿ --- Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05BL DN20 6,3 4,0 Ÿ Ÿ Ÿ --- Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05BN 10 5,0 --- Ÿ Ÿ --- Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05CN DN25 10 6,3 Ÿ Ÿ Ÿ --- Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05CP 16 8,0 --- Ÿ Ÿ --- Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05DP DN32 16 10,0 Ÿ --- --- Ÿ Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05DR 25 12,5 --- --- --- Ÿ Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05ER DN40 25 16 Ÿ --- --- Ÿ Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05ES 40 20 --- --- --- Ÿ Ÿ Ÿ Ÿ Ÿ Ÿ --- --- VG1x05FS DN50 40 25,0 Ÿ --- --- Ÿ Ÿ Ÿ Ÿ --- --- Ÿ Ÿ VG1x05FT 63 31,5 --- --- --- Ÿ Ÿ Ÿ Ÿ --- --- Ÿ Ÿ Notas * x = 2: 2 vías x = 8: 3 vías ** sólo válvulas de 3 vías Válvulas de control roscadas VG1000

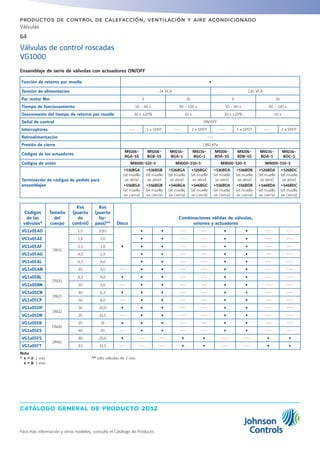

- 64. catálogo general deproducto 2012 64 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Ensamblaje de serie de válvulas con actuadores ON/OFF Función de retorno por muelle Ÿ Tensión de alimentación 24 VCA 230 VCA Par motor Nm 6 16 6 16 Tiempo de funcionamiento 10 - 40 s 90 - 120 s 10 - 40 s 90 - 120 s Desconexión del tiempo de retorno por muelle 30 s ±20% 10 s 30 s ±20% 10 s Señal de control ON/OFF Interruptores --- 1 x SPDT --- 2 x SPDT --- 1 x SPDT --- 2 x SPDT Retroalimentación --- Presión de cierre 1380 kPa Códigos de los actuadores M9206- BGA-5S M9206- BGB-5S M9216- BGA-1 M9216- BGC-1 M9206- BDA-5S M9206- BDB-5S M9216- BDA-1 M9216- BDC-1 Códigos de unión M9000-520-5 M9000-510-5 M9000-520-5 M9000-510-5 Terminación de códigos de pedido para ensamblajes +536BGA (el muelle se abre) +556BGA (el muelle se cierra) +536BGB (el muelle se abre) +556BGB (el muelle se cierra) +526BGA (el muelle se abre) +546BGA (el muelle se cierra) +526BGC (el muelle se abre) +546BGC (el muelle se cierra) +536BDA (el muelle se abre) +556BDA (el muelle se cierra) +536BDB (el muelle se abre) +556BDB (el muelle se cierra) +526BDA (el muelle se abre) +546BDA (el muelle se cierra) +526BDC (el muelle se abre) +546BDC (el muelle se cierra) Códigos de las válvulas* Tamaño del cuerpo Kvs (puerto de control) Kvs (puerto by- pass)** Disco Combinaciones válidas de válvulas, uniones y actuadores VG1x05AD DN15 1,0 0,63 Ÿ Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05AE 1,6 1,0 Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05AF 2,5 1,6 Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05AG 4,0 2,5 Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05AL 6,3 4,0 Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05AN 10 5,0 --- Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05BL DN20 6,3 4,0 Ÿ Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05BN 10 5,0 --- Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05CN DN25 10 6,3 Ÿ Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05CP 16 8,0 --- Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05DP DN32 16 10,0 Ÿ Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05DR 25 12,5 --- Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05ER DN40 25 16 Ÿ Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05ES 40 20 --- Ÿ Ÿ --- --- Ÿ Ÿ --- --- VG1x05FS DN50 40 25,0 Ÿ --- --- Ÿ Ÿ --- --- Ÿ Ÿ VG1x05FT 63 31,5 --- --- --- Ÿ Ÿ --- --- Ÿ Ÿ Nota * x = 2: 2 vías x = 8: 3 vías ** sólo válvulas de 3 vías Válvulas de control roscadas VG1000
- 65. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado 65 Válvulas Estas válvulas de globo accionadas mediante accionamiento eléctrico y neumático están diseñadas principalmente para regular el flujo de agua y vapor en respuesta a la demanda de un controlador en aplicaciones de zona y unidades terminales. Características zz Cuerpo de latón fundido zz Kvs 0,25...40 zz Configuraciones: PDTO de 2 vías (normalmente cerrada) PDTC de 2 vías (normalmente abierta), mezcladora de 3 vías zz Temperatura del fluido: Modelos con acabado de latón: 2...140 °C Modelos con acabado de acero inoxidable: 2...170 ºC zz Conexiones BSPP macho y hembra de cuerpo roscado Dimensiones Dimensiones en mm Tamaño del cuerpo A B PDTC de 2 vías PDTO de 2 vías 3 vías DN15 76 21 39 46 DN20 81 24 41 54 DN25 104 29 44 65 DN32 119 34 51 70 DN40 130 55 70 85 DN50 150 53 72 95 VG7000 DN15...50, PN16 Válvulas de control roscadas B A A B
- 66. catálogo general deproducto 2012 66 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Configuración de 2 vías Tamaño del cuerpo Kvs Carrera de la válvula )(mm) Válvulas con acabado en latón Válvulas con acabado acero inox. Códigos de pedido Presión de cierre (kPa) Códigos de pedido Presión de cierre (kPa) VA-731x * 150 N VA-77xx 500 N VA78xx 1000 N VA-77xx 500 N VA78xx 1000 N PDTC de dos vías (normalmente abierto) DN15 0,25 8 VG7201AS VG7201AT 1600 1600 --- VG7203AT 1600 1600 0,4 VG7201BS VG7201BT VG7203BS VG7203BT 0,63 VG7201CS VG7201CT 700 VG7203CT 1,0 VG7201DS VG7201DT VG7203DT 1,6 VG7201ES VG7201ET VG7203ET 2,5 VG7201FS VG7201FT 400 1490 VG7203FT 930 4,0 VG7201GS VG7201GT VG7203GT DN20 6,3 VG7201LT 250 950 VG7203LT 595 1220 DN25 10 13 VG7201NT --- 595 1235 VG7203NT 370 770 DN32 16 VG7201PT 360 750 VG7203PT 230 470 DN40 25 19 VG7201RT 235 480 VG7203RT 145 300 DN50 40 VG7201ST 145 310 VG7203ST 90 190 PDTO de 2 vías (normalmente cerrado) DN15 0,25 8 mm VG7401AT 1600 1600 --- VG7403AT 1600 1600 0,4 VG7401BS VG7401BT VG7403BT 0,63 VG7401CS VG7401CT 700 VG7403CT 1,0 VG7401DS VG7401DT VG7403DT 1,6 VG7401ES VG7401ET VG7403ET 2,5 VG7401FS VG7401FT 400 1490 VG7403FT 930 4,0 VG7401GS VG7401GT VG7403GT DN20 6,3 VG7401LS VG7401LT 250 950 VG7403LS VG7403LT 595 1220 DN25 10 13 mm VG7401NT --- 595 1235 VG7403NT 370 770 DN32 16 VG7401PT 360 750 VG7403PT 230 470 DN40 25 19 mm VG7401RT 235 480 VG7403RT 145 300 DN50 40 VG7401ST 145 310 VG7403ST 90 190 Nota * : Al usar actuadores de la serie VA-7310, es necesaria una válvula con vástago ranurado (VGxxxxS). El límite de temperatura del fluido en combinación con VA-7310 es de 120 ºC Pedidos de válvulas y actuadores eléctricos de serie. Las válvulas y actuadores pueden solicitarse por separado o de serie. Si los solicita de serie, añada +M al código de pedido del actuador. Válvulas de control roscadas VG7000

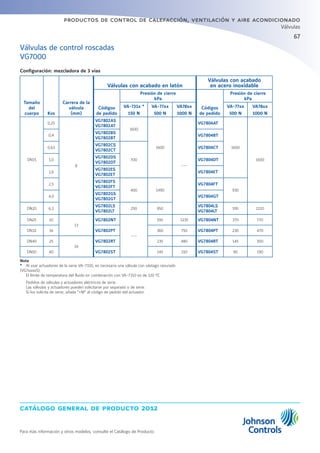

- 67. 67 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Para más información y otros modelos, consulte el Catálogo de Producto Válvulas Configuración: mezcladora de 3 vías Tamaño del cuerpo Kvs Carrera de la válvula (mm) Válvulas con acabado en latón Válvulas con acabado en acero inoxidable Códigos de pedido Presión de cierre kPa Códigos de pedido Presión de cierre kPa VA-731x * 150 N VA-77xx 500 N VA78xx 1000 N VA-77xx 500 N VA78xx 1000 N DN15 0,25 8 VG7802AS VG7802AT 1600 1600 --- VG7804AT 1600 1600 0,4 VG7802BS VG7802BT VG7804BT 0,63 VG7802CS VG7802CT 700 VG7804CT 1,0 VG7802DS VG7802DT VG7804DT 1,6 VG7802ES VG7802ET VG7804ET 2,5 VG7802FS VG7802FT 400 1490 VG7804FT 930 4,0 VG7802GS VG7802GT VG7804GT DN20 6,3 VG7802LS VG7802LT 250 950 VG7804LS VG7804LT 595 1220 DN25 10 13 VG7802NT --- 595 1235 VG7804NT 370 770 DN32 16 VG7802PT 360 750 VG7804PT 230 470 DN40 25 19 VG7802RT 235 480 VG7804RT 145 300 DN50 40 VG7802ST 145 310 VG7804ST 90 190 Nota * Al usar actuadores de la serie VA-7310, es necesaria una válvula con vástago ranurado (VG7xxxxS). El límite de temperatura del fluido en combinación con VA-7310 es de 120 ºC Pedidos de válvulas y actuadores eléctricos de serie. Las válvulas y actuadores pueden solicitarse por separado o de serie. Si los solicita de serie, añada +M al código de pedido del actuador. Válvulas de control roscadas VG7000

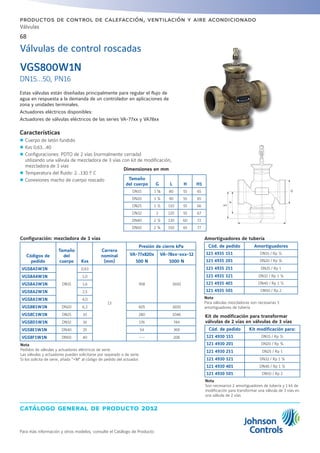

- 68. catálogo general deproducto 2012 68 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Estas válvulas están diseñadas principalmente para regular el flujo de agua en respuesta a la demanda de un controlador en aplicaciones de zona y unidades terminales. Actuadores eléctricos disponibles: Actuadores de válvulas eléctricos de las series VA-77xx y VA78xx Características zz Cuerpo de latón fundido zz Kvs 0,63...40 zz Configuraciones: PDTO de 2 vías (normalmente cerrada) utilizando una válvula de mezcladora de 3 vías con kit de modificación, mezcladora de 3 vías zz Temperatura del fluido: 2...130 º C zz Conexiones macho de cuerpo roscado Dimensiones en mm Tamaño del cuerpo G L H H1 DN15 1 ⅛ 80 55 65 DN20 1 ¼ 90 55 65 DN25 1 ½ 110 55 66 DN32 2 120 55 67 DN40 2 ¼ 130 60 72 DN50 2 ¾ 150 65 77 Configuración: mezcladora de 3 vías Códigos de pedido Tamaño del cuerpo Kvs Carrera nominal (mm) Presión de cierre kPa VA-77x820x 500 N VA-78xx-xxx-12 1000 N VGS8A5W1N DN15 0,63 13 958 1600 VGS8A4W1N 1,0 VGS8A3W1N 1,6 VGS8A2W1N 2,5 VGS8A1W1N 4,0 VGS8B1W1N DN20 6,3 605 1600 VGS8C1W1N DN25 10 280 1046 VGS8D1W1N DN32 16 176 744 VGS8E1W1N DN40 25 54 369 VGS8F1W1N DN50 40 --- 208 Nota Pedidos de válvulas y actuadores eléctricos de serie. Las válvulas y actuadores pueden solicitarse por separado o de serie. Si los solicita de serie, añada +M al código de pedido del actuador. Amortiguadores de tubería Cód. de pedido Amortiguadores 121 4935 151 DN15 / Rp ½ 121 4935 201 DN20 / Rp ¾ 121 4935 251 DN25 / Rp 1 121 4935 321 DN32 / Rp 1 ¼ 121 4935 401 DN40 / Rp 1 ½ 121 4935 501 DN50 / Rp 2 Nota Para válvulas mezcladoras son necesarias 3 amortiguadores de tubería Kit de modificación para transformar válvulas de 2 vías en válvulas de 3 vías Cód. de pedido Kit modificación para: 121 4930 151 DN15 / Rp ½ 121 4930 201 DN20 / Rp ¾ 121 4930 251 DN25 / Rp 1 121 4930 321 DN32 / Rp 1 ¼ 121 4930 401 DN40 / Rp 1 ½ 121 4930 501 DN50 / Rp 2 Nota Son necesarios 2 amortiguadores de tubería y 1 kit de modificación para transformar una válvula de 3 vías en una válvula de 2 vías VGS800W1N DN15...50, PN16 Válvulas de control roscadas
- 69. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado 69 Válvulas Estas válvulas embridadas están diseñadas principalmente para regular el flujo de agua y vapor en respuesta a la demanda de un controlador en aplicaciones de zona y unidades terminales. Existe una amplia variedad de actuadores eléctricos y neumáticos. Características zz Cuerpo nodular de hierro fundido zz Kvs 0,4...350 zz Configuraciones: PDTC de 2 vías (normalmente cerrado), mezcladora de 3 vías y diversora de 3 vías zz Temperatura del fluido: 2...200 ºC con cubera de glicerina: -20..200 °C con aletas de refrigeración: hasta 290 ºC zz DIN embridado Dimensiones en mm Tamaño del cuerpo B D1 D2 D3 d H1 H5 Pernos Orificios DN15 130 95 65 45 13,5 100 76 M12 x 45 4 DN20 150 105 75 58 13,5 106 76 M12 x 50 4 DN25 160 115 85 68 13,5 106 76 M12 x 50 4 DN32 180 140 100 78 17,5 123 81 M16 x 55 4 DN40 200 150 110 88 17,5 140 78 M16 x 55 4 DN50 230 165 125 102 17,5 145 101 M16 x 60 4 DN65 290 185 145 122 17,5 156 102 M16 x 60 8 DN80 310 200 160 138 17,5 180 108 M16 x 65 8 DN100 350 235 190 162 22 225 136 M20 x 70 8 DN125 400 270 220 188 26 255 155 M24 x 75 8 DN150 480 300 250 218 26 290 175 M24 x 80 8 VG8000H DN15...150, PN25 Válvulas de control embridadas

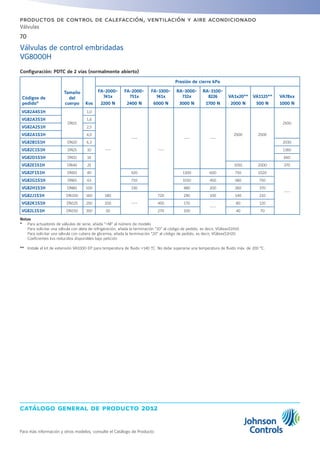

- 70. catálogo general deproducto 2012 70 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Válvulas de control embridadas VG8000H Configuración: PDTC de 2 vías (normalmente abierto) Códigos de pedido* Tamaño del cuerpo Kvs Presión de cierre kPa FA-2000- 741x 2200 N FA-2000- 751x 2400 N FA-3300- 741x 6000 N RA-3000- 732x 3000 N RA-3100- 8226 1700 N VA1x20** 2000 N VA1125** 500 N VA78xx 1000 N VG82A4S1H DN15 1,0 --- --- --- --- --- 2500 2500 2500 VG82A3S1H 1,6 VG82A2S1H 2,5 VG82A1S1H 4,0 VG82B1S1H DN20 6,3 2030 VG82C1S1H DN25 10 1360 VG82D1S1H DN32 16 660 VG82E1S1H DN40 25 1550 2000 370 VG82F1S1H DN50 40 920 1300 600 750 1020 --- VG82G1S1H DN65 63 710 1010 450 580 750 VG82H1S1H DN80 100 330 480 200 260 370 VG82J1S1H DN100 160 180 --- 720 290 100 140 210 VG82K1S1H DN125 250 100 450 170 --- 80 120 VG82L1S1H DN150 350 50 270 100 40 70 Notas * Para actuadores de válvulas de serie, añada +M al número de modelo Para solicitar una válvula con aleta de refrigeración, añada la terminación 10 al código de pedido, es decir, VG8xxxS1H10 Para solicitar una válvula con cubera de glicerina, añada la terminación 20 al código de pedido, es decir, VG8xxxS1H20. Coeficientes kvs reducidos disponibles bajo petición ** Instale el kit de extensión VA1000-EP para temperatura de fluido 140 ºC. No debe superarse una temperatura de fluido máx. de 200 °C.

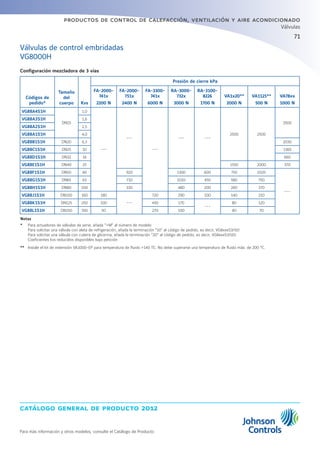

- 71. 71 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Para más información y otros modelos, consulte el Catálogo de Producto Válvulas Configuración mezcladora de 3 vías Códigos de pedido* Tamaño del cuerpo Kvs Presión de cierre kPa FA-2000- 741x 2200 N FA-2000- 751x 2400 N FA-3300- 741x 6000 N RA-3000- 732x 3000 N RA-3100- 8226 1700 N VA1x20** 2000 N VA1125** 500 N VA78xx 1000 N VG88A4S1H DN15 1,0 --- --- --- --- --- 2500 2500 2500 VG88A3S1H 1,6 VG88A2S1H 2,5 VG88A1S1H 4,0 VG88B1S1H DN20 6,3 2030 VG88C1S1H DN25 10 1360 VG88D1S1H DN32 16 660 VG88E1S1H DN40 25 1550 2000 370 VG88F1S1H DN50 40 920 1300 600 750 1020 --- VG88G1S1H DN65 63 710 1010 450 580 750 VG88H1S1H DN80 100 330 480 200 260 370 VG88J1S1H DN100 160 180 --- 720 290 100 140 210 VG88K1S1H DN125 250 100 450 170 --- 80 120 VG88L1S1H DN150 350 50 270 100 40 70 Notas * Para actuadores de válvulas de serie, añada +M al número de modelo Para solicitar una válvula con aleta de refrigeración, añada la terminación 10 al código de pedido, es decir, VG8xxxS1H10 Para solicitar una válvula con cubera de glicerina, añada la terminación 20 al código de pedido, es decir, VG8xxxS1H20. Coeficientes kvs reducidos disponibles bajo petición ** Instale el kit de extensión VA1000-EP para temperatura de fluido 140 ºC. No debe superarse una temperatura de fluido máx. de 200 °C. Válvulas de control embridadas VG8000H

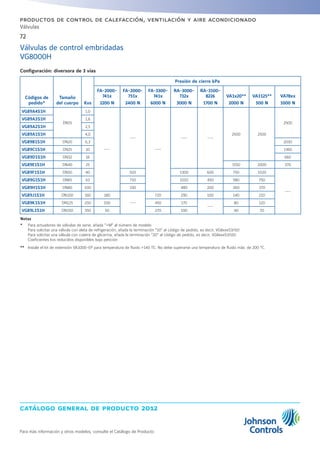

- 72. catálogo general deproducto 2012 72 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Configuración: diversora de 3 vías Códigos de pedido* Tamaño del cuerpo Kvs Presión de cierre kPa FA-2000- 741x 2200 N FA-2000- 751x 2400 N FA-3300- 741x 6000 N RA-3000- 732x 3000 N RA-3100- 8226 1700 N VA1x20** 2000 N VA1125** 500 N VA78xx 1000 N VG89A4S1H DN15 1,0 --- --- --- --- --- 2500 2500 2500 VG89A3S1H 1,6 VG89A2S1H 2,5 VG89A1S1H 4,0 VG89B1S1H DN20 6,3 2030 VG89C1S1H DN25 10 1360 VG89D1S1H DN32 16 660 VG89E1S1H DN40 25 1550 2000 370 VG89F1S1H DN50 40 920 1300 600 750 1020 --- VG89G1S1H DN65 63 710 1010 450 580 750 VG89H1S1H DN80 100 330 480 200 260 370 VG89J1S1H DN100 160 180 --- 720 290 100 140 210 VG89K1S1H DN125 250 100 450 170 --- 80 120 VG89L1S1H DN150 350 50 270 100 40 70 Notas * Para actuadores de válvulas de serie, añada +M al número de modelo Para solicitar una válvula con aleta de refrigeración, añada la terminación 10 al código de pedido, es decir, VG8xxxS1H10 Para solicitar una válvula con cubera de glicerina, añada la terminación 20 al código de pedido, es decir, VG8xxxS1H20. Coeficientes kvs reducidos disponibles bajo petición ** Instale el kit de extensión VA1000-EP para temperatura de fluido 140 ºC. No debe superarse una temperatura de fluido máx. de 200 °C. Válvulas de control embridadas VG8000H
- 73. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado 73 Válvulas VG8000N DN15...150, PN16 Válvulas de control embridadas Estas válvulas esféricas embridadas accionadas mediante accionamiento eléctrico y neumático están diseñadas principalmente para regular el flujo de agua y vapor en respuesta a la demanda de un controlador en aplicaciones de zona y unidades terminales. Existe una amplia variedad de actuadores eléctricos y neumáticos. Características zz Cuerpo nodular de hierro fundido zz Kvs 0,1...350 zz Configuraciones: PDTC de 2 vías (normalmente cerrado), mezcladora de 3 vías y diversora de 3 vías zz Temperatura del fluido: 0...180 ºC con cubera de glicerina: -10...180 ºC zz DIN embridado Dimensiones en mm Tamaño del cuerpo B D1 D2 D3 d H1 H5 Pernos Orificios DN15 130 95 65 45 13,5 100 76 M12 x 45 4 DN20 150 105 75 58 13,5 106 76 M12 x 50 4 DN25 160 115 85 68 13,5 106 76 M12 x 50 4 DN32 180 140 100 78 17,5 123 81 M16 x 55 4 DN40 200 150 110 88 17,5 140 78 M16 x 55 4 DN50 230 165 125 102 17,5 145 101 M16 x 60 4 DN65 290 185 145 122 17,5 156 102 M16 x 60 4 DN80 310 200 160 138 17,5 180 108 M16 x 65 8 DN100 350 220 180 158 17,5 225 136 M16 x 70 8 DN125 400 250 210 188 17,5 255 155 M16 x 75 8 DN150 480 285 240 212 22 290 175 M20 x 75 8

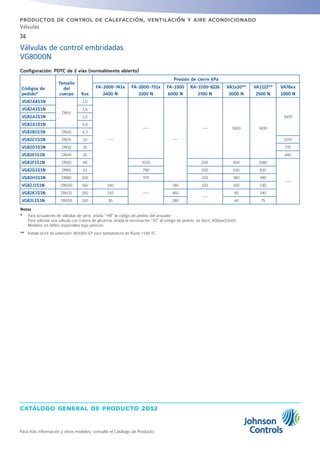

- 74. catálogo general deproducto 2012 74 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Configuración: PDTC de 2 vías (normalmente abierto) Códigos de pedido* Tamaño del cuerpo Kvs Presión de cierre kPa FA-2000-741x 2400 N FA-2000-751x 2200 N FA-3300 6000 N RA-3100-8226 2700 N VA1x20** 2000 N VA1125** 2500 N VA78xx 1000 N VG82A4S1N DN15 1,0 --- --- --- --- 1600 1600 1600 VG82A3S1N 1,6 VG82A2S1N 2,5 VG82A1S1N 4,0 VG82B1S1N DN20 6,3 VG82C1S1N DN25 10 1570 VG82D1S1N DN32 16 770 VG82E1S1N DN40 25 440 VG82F1S1N DN50 40 1030 650 800 1080 --- VG82G1S1N DN65 63 790 500 630 830 VG82H1S1N DN80 100 370 220 380 390 VG82J1S1N DN100 160 190 --- 740 120 160 230 VG82K1S1N DN125 250 110 460 --- 90 140 VG82L1S1N DN150 350 50 280 40 75 Notas * Para actuadores de válvulas de serie, añada +M al código de pedido del actuador Para solicitar una válvula con cubera de glicerina, añada la terminación 20 al código de pedido, es decir, VG8xxxS1H20. Modelos sin teflón disponibles bajo petición ** Instale el kit de extensión VA1000-EP para temperatura de fluido 140 ºC. Válvulas de control embridadas VG8000N

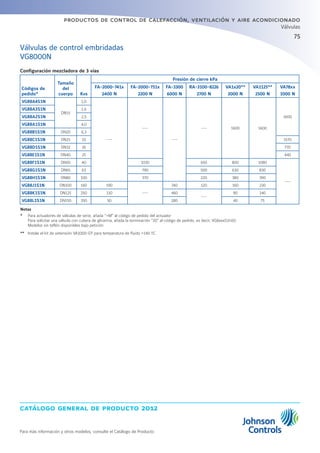

- 75. 75 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Para más información y otros modelos, consulte el Catálogo de Producto Válvulas Configuración mezcladora de 3 vías Códigos de pedido* Tamaño del cuerpo Kvs Presión de cierre kPa FA-2000-741x 2400 N FA-2000-751x 2200 N FA-3300 6000 N RA-3100-8226 2700 N VA1x20** 2000 N VA1125** 2500 N VA78xx 1000 N VG88A4S1N DN15 1,0 --- --- --- --- 1600 1600 1600 VG88A3S1N 1,6 VG88A2S1N 2,5 VG88A1S1N 4,0 VG88B1S1N DN20 6,3 VG88C1S1N DN25 10 1570 VG88D1S1N DN32 16 770 VG88E1S1N DN40 25 440 VG88F1S1N DN50 40 1030 650 800 1080 --- VG88G1S1N DN65 63 790 500 630 830 VG88H1S1N DN80 100 370 220 380 390 VG88J1S1N DN100 160 190 --- 740 120 160 230 VG88K1S1N DN125 250 110 460 --- 90 140 VG88L1S1N DN150 350 50 280 40 75 Notas * Para actuadores de válvulas de serie, añada +M al código de pedido del actuador Para solicitar una válvula con cubera de glicerina, añada la terminación 20 al código de pedido, es decir, VG8xxxS1H20. Modelos sin teflón disponibles bajo petición ** Instale el kit de extensión VA1000-EP para temperatura de fluido 140 ºC. Válvulas de control embridadas VG8000N

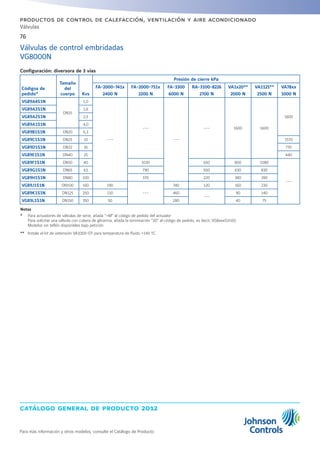

- 76. catálogo general deproducto 2012 76 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Configuración: diversora de 3 vías Códigos de pedido* Tamaño del cuerpo Kvs Presión de cierre kPa FA-2000-741x 2400 N FA-2000-751x 2200 N FA-3300 6000 N RA-3100-8226 2700 N VA1x20** 2000 N VA1125** 2500 N VA78xx 1000 N VG89A4S1N DN15 1,0 --- --- --- --- 1600 1600 1600 VG89A3S1N 1,6 VG89A2S1N 2,5 VG89A1S1N 4,0 VG89B1S1N DN20 6,3 VG89C1S1N DN25 10 1570 VG89D1S1N DN32 16 770 VG89E1S1N DN40 25 440 VG89F1S1N DN50 40 1030 650 800 1080 --- VG89G1S1N DN65 63 790 500 630 830 VG89H1S1N DN80 100 370 220 380 390 VG89J1S1N DN100 160 190 --- 740 120 160 230 VG89K1S1N DN125 250 110 460 --- 90 140 VG89L1S1N DN150 350 50 280 40 75 Notas * Para actuadores de válvulas de serie, añada +M al código de pedido del actuador Para solicitar una válvula con cubera de glicerina, añada la terminación 20 al código de pedido, es decir, VG8xxxS1H20. Modelos sin teflón disponibles bajo petición ** Instale el kit de extensión VA1000-EP para temperatura de fluido 140 ºC. Válvulas de control embridadas VG8000N

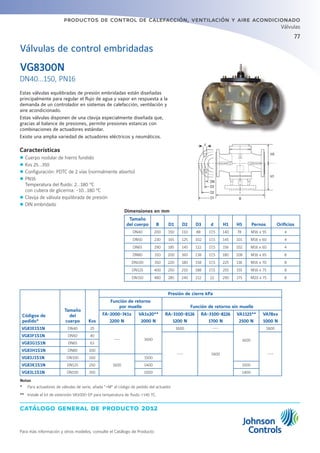

- 77. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado 77 Válvulas VG8300N DN40...150, PN16 Estas válvulas equilibradas de presión embridadas están diseñadas principalmente para regular el flujo de agua y vapor en respuesta a la demanda de un controlador en sistemas de calefacción, ventilación y aire acondicionado. Estas válvulas disponen de una clavija especialmente diseñada que, gracias al balance de presiones, permite presiones estancas con combinaciones de actuadores estándar. Existe una amplia variedad de actuadores eléctricos y neumáticos. Características zz Cuerpo nodular de hierro fundido zz Kvs 25...350 zz Configuración: PDTC de 2 vías (normalmente abierto) zz PN16 Temperatura del fluido: 2...180 °C con cubera de glicerina: -10...180 °C zz Clavija de válvula equilibrada de presión zz DIN embridado Dimensiones en mm Tamaño del cuerpo B D1 D2 D3 d H1 H5 Pernos Orificios DN40 200 150 110 88 17,5 140 78 M16 x 55 4 DN50 230 165 125 102 17,5 145 101 M16 x 60 4 DN65 290 185 145 122 17,5 156 102 M16 x 60 4 DN80 310 200 160 138 17,5 180 108 M16 x 65 8 DN100 350 220 180 158 17,5 225 136 M16 x 70 8 DN125 400 250 210 188 17,5 255 155 M16 x 75 8 DN150 480 285 240 212 22 290 175 M20 x 75 8 Válvulas de control embridadas Códigos de pedido* Tamaño del cuerpo Kvs Presión de cierre kPa Función de retorno por muelle Función de retorno sin muelle FA-2000-741x 2200 N VA1x20** 2000 N RA-3100-8126 1200 N RA-3100-8226 1700 N VA1125** 2500 N VA78xx 1000 N VG83E1S1N DN40 25 --- 1600 1600 --- 1600 1600 VG83F1S1N DN50 40 --- 1600 --- VG83G1S1N DN65 63 VG83H1S1N DN80 100 VG83J1S1N DN100 160 1600 1500 VG83K1S1N DN125 250 1400 1500 VG83L1S1N DN150 350 1000 1400 Notas * Para actuadores de válvulas de serie, añada +M al código de pedido del actuador ** Instale el kit de extensión VA1000-EP para temperatura de fluido 140 ºC.

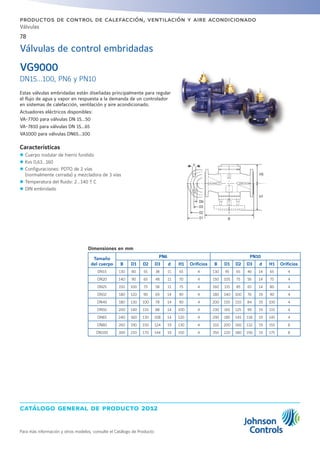

- 78. catálogo general deproducto 2012 78 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas VG9000 DN15...100, PN6 y PN10 Dimensiones en mm Tamaño del cuerpo PN6 PN10 B D1 D2 D3 d H1 Orificios B D1 D2 D3 d H1 Orificios DN15 130 80 55 38 11 65 4 130 95 65 46 14 65 4 DN20 140 90 65 48 11 70 4 150 105 75 56 14 75 4 DN25 150 100 75 58 11 75 4 160 115 85 65 14 80 4 DN32 180 120 90 69 14 90 4 180 140 100 76 19 90 4 DN40 180 130 100 78 14 90 4 200 150 110 84 19 100 4 DN50 200 140 110 88 14 100 4 230 165 125 99 19 115 4 DN65 240 160 130 108 14 120 4 290 185 145 118 19 145 4 DN80 260 190 150 124 19 130 4 310 200 160 132 19 155 8 DN100 300 210 170 144 19 150 4 350 220 180 156 19 175 8 Estas válvulas embridadas están diseñadas principalmente para regular el flujo de agua y vapor en respuesta a la demanda de un controlador en sistemas de calefacción, ventilación y aire acondicionado. Actuadores eléctricos disponibles: VA-7700 para válvulas DN 15...50 VA-7810 para válvulas DN 15...65 VA1000 para válvulas DN65...100 Características zz Cuerpo nodular de hierro fundido zz Kvs 0,63...160 zz Configuraciones: PDTO de 2 vías (normalmente cerrada) y mezcladora de 3 vías zz Temperatura del fluido: 2...140 º C zz DIN embridado Válvulas de control embridadas
- 79. 79 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Para más información y otros modelos, consulte el Catálogo de Producto Válvulas Válvulas de control embridadas VG9000 Serie PN6 (VG9xxxS1K) Códigos de pedido* Tamaño del cuerpo Kvs Presión de cierre kPa RA-3000-732x 3000 N VA-1x20-GGA-1** 2000 N VA-1125-GGA-1** 2500 N VA-77xx-820x 500 N VA78xx-xxx-12 1000 N Configuración PDTO de 2 vías (normalmente cerrado) VG94A5S1K DN15 0,63 --- --- --- 600 600 VG94A4S1K 1,0 VG94A3S1K 1,6 VG94A2S1K 2,5 VG94A1S1K 4,0 VG94B1S1K DN20 6,3 VG94C1S1K DN25 10 590 600 VG94E2S1K DN32 16 360 VG94E1S1K DN40 25 190 480 VG94F1S1K DN50 40 100 290 VG94G1S1K DN65 63 470 620 --- 150 VG94H1S1K DN80 100 510 300 400 --- VG94J1S1K DN100 160 320 180 240 --- Configuración mezcladora de 3 vías VG98A5S1K DN15 0,63 --- --- --- 600 600 VG98A4S1K 1,0 VG98A3S1K 1,6 VG98A2S1K 2,5 VG98A1S1K 4,0 VG98B1S1K DN20 6,3 VG98C1S1K DN25 10 490 600 VG98E2S1K DN32 16 280 VG98E1S1K DN40 25 130 440 VG98F1S1K DN50 40 60 260 VG98G1S1K DN65 63 470 620 --- 130 VG98H1S1K DN80 100 510 300 400 --- VG98J1S1K DN100 160 320 180 240 --- Notas * Para actuadores de válvulas de serie, añada +M al código de pedido del actuador ** Instale el kit de extensión VA1000-EP para temperatura de fluido 140 ºC.

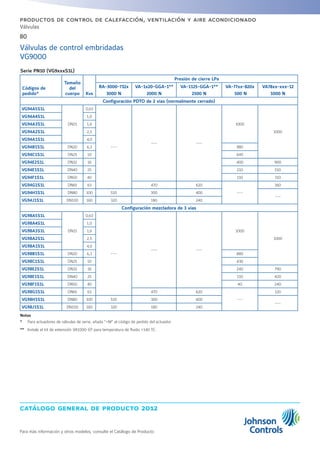

- 80. catálogo general deproducto 2012 80 Para más información y otros modelos, consulte el Catálogo de Producto productos de control de calefacción, ventilación y aire acondicionado Válvulas Serie PN10 (VG9xxxS1L) Códigos de pedido* Tamaño del cuerpo Kvs Presión de cierre LPa RA-3000-732x 3000 N VA-1x20-GGA-1** 2000 N VA-1125-GGA-1** 2500 N VA-77xx-820x 500 N VA78xx-xxx-12 1000 N Configuración PDTO de 2 vías (normalmente cerrado) VG94A5S1L DN15 0,63 --- --- --- 1000 1000 VG94A4S1L 1,0 VG94A3S1L 1,6 VG94A2S1L 2,5 VG94A1S1L 4,0 VG94B1S1L DN20 6,3 980 VG94C1S1L DN25 10 640 VG94E2S1L DN32 16 400 900 VG94E1S1L DN40 25 210 510 VG94F1S1L DN50 40 110 310 VG94G1S1L DN65 63 470 620 --- 160 VG94H1S1L DN80 100 510 300 400 --- VG94J1S1L DN100 160 320 180 240 Configuración mezcladora de 3 vías VG98A5S1L DN15 0,63 --- --- --- 1000 1000 VG98A4S1L 1,0 VG98A3S1L 1,6 VG98A2S1L 2,5 VG98A1S1L 4,0 VG98B1S1L DN20 6,3 880 VG98C1S1L DN25 10 430 VG98E2S1L DN32 16 240 790 VG98E1S1L DN40 25 110 420 VG98F1S1L DN50 40 40 240 VG98G1S1L DN65 63 470 620 --- 120 VG98H1S1L DN80 100 510 300 400 --- VG98J1S1L DN100 160 320 180 240 Notas * Para actuadores de válvulas de serie, añada +M al código de pedido del actuador. ** Instale el kit de extensión VA1000-EP para temperatura de fluido 140 ºC. Válvulas de control embridadas VG9000
- 81. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado 81 Sensores Los sensores CO2 de montaje en pared de la serie CD-W00-00- 1 disponen de un transmisor de dióxido de carbono (CO2 ) para la medición y transmisión de niveles de CO2 , con un rango de medición de 0 a 2.000 partes por millón (ppm), para todo tipo de aplicaciones para calefacción, ventilación y aire acondicionado (HVAC). Algunas aplicaciones de HVAC con dióxido de carbono incluirán ventilación de control según demanda (DCV), control de calidad del aire (IAQ) y sistema de control para economizar equipos de rooftop. Este dispositivo compacto produce señales de 0 a 10 V (predeterminada), ó 0 a 20 mA y 4 a 20 mA. Están diseñados para funcionar en modo autónomo, conectado al sistema Metasys o como parte de un sistema de automatización de edificios (BAS) integrado, son fáciles de instalar y no requieren mantenimiento o calibración en campo. Características zz Tensión: 20 a 30 VCA (18 a 30 VCC), Clase 2 zz Tiempo de respuesta (0 a 63%): 1 minuto zz Precisión a 25 ºC ± 50 ppm + 3,0% de lectura zz Rango de temperatura: -5 a 45 °C zz Rango de humedad: 0 a 85% CD-W00-00-1 Montaje en pared CO2 Códigos de pedido Descripción CD-W00-00-1 Transmisor CO2 de montaje en pared Accesorios Códigos de pedido Descripción ACC-DWCLIP-0 Kit de montaje para pladur 120 80 120 25 32 Dimensiones en mm

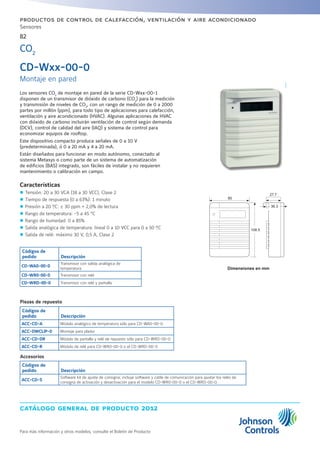

- 82. catálogo general deproducto 2012 82 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Sensores CD-Wxx-00-0 Montaje en pared Los sensores CO2 de montaje en pared de la serie CD-Wxx-00-1 disponen de un transmisor de dióxido de carbono (CO2 ) para la medición y transmisión de niveles de CO2 , con un rango de medición de 0 a 2000 partes por millón (ppm), para todo tipo de aplicaciones para calefacción, ventilación y aire acondicionado (HVAC). Algunas aplicaciones de HVAC con dióxido de carbono incluirán ventilación de control según demanda (DCV), control de calidad del aire (IAQ) y sistema de control para economizar equipos de rooftop. Este dispositivo compacto produce señales de 0 a 10 V (predeterminada), ó 0 a 20 mA y 4 a 20 mA. Están diseñados para funcionar en modo autónomo, conectado al sistema Metasys o como parte de un sistema de automatización de edificios (BAS) integrado, son fáciles de instalar y no requieren mantenimiento o calibración en campo. Características zz Tensión: 20 a 30 VCA (18 a 30 VCC), Clase 2 zz Tiempo de respuesta (0 a 63%): 1 minuto zz Presión a 20 ºC: ± 30 ppm + 2,0% de lectura zz Rango de temperatura: -5 a 45 °C zz Rango de humedad: 0 a 85% zz Salida analógica de temperatura: lineal 0 a 10 VCC para 0 a 50 ºC zz Salida de relé: máximo 30 V, 0,5 A, Clase 2 Códigos de pedido Descripción CD-WA0-00-0 Transmisor con salida analógica de temperatura CD-WR0-00-0 Transmisor con relé CD-WRD-00-0 Transmisor con relé y pantalla Piezas de repuesto Códigos de pedido Descripción ACC-CD-A Módulo analógico de temperatura sólo para CD-WA0-00-0 ACC-DWCLIP-0 Montaje para pladur ACC-CD-DR Módulo de pantalla y relé de repuesto sólo para CD-WRD-00-0 ACC-CD-R Módulo de relé para CD-WR0-00-0 o el CD-WRD-00-0 Accesorios Códigos de pedido Descripción ACC-CD-S Software kit de ajuste de consigna; incluye software y cable de comunicación para ajustar los relés de consigna de activación y desactivación para el modelo CD-WR0-00-0 o el CD-WRD-00-0. CO2 80 27.7 36.3 108.5 Dimensiones en mm

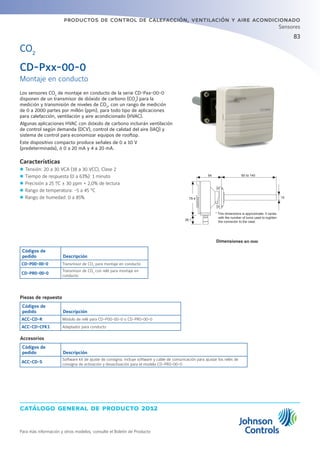

- 83. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado 83 Sensores Los sensores CO2 de montaje en conducto de la serie CD-Pxx-00-0 disponen de un transmisor de dióxido de carbono (CO2 ) para la medición y transmisión de niveles de CO2 , con un rango de medición de 0 a 2000 partes por millón (ppm), para todo tipo de aplicaciones para calefacción, ventilación y aire acondicionado (HVAC). Algunas aplicaciones HVAC con dióxido de carbono incluirán ventilación de control según demanda (DCV), control de calidad del aire (IAQ) y sistema de control para economizar equipos de rooftop. Este dispositivo compacto produce señales de 0 a 10 V (predeterminada), ó 0 a 20 mA y 4 a 20 mA. Características zz Tensión: 20 a 30 VCA (18 a 30 VCC), Clase 2 zz Tiempo de respuesta (0 a 63%): 1 minuto zz Precisión a 25 ºC ± 30 ppm + 2,0% de lectura zz Rango de temperatura: -5 a 45 °C zz Rango de humedad: 0 a 85% Códigos de pedido Descripción CD-P00-00-0 Transmisor de CO2 para montaje en conducto CD-PR0-00-0 Transmisor de CO2 con relé para montaje en conducto Piezas de repuesto Códigos de pedido Descripción ACC-CD-R Módulo de relé para CD-P00-00-0 o CD-PR0-00-0 ACC-CD-CFK1 Adaptador para conducto Accesorios Códigos de pedido Descripción ACC-CD-S Software kit de ajuste de consigna; incluye software y cable de comunicación para ajustar los relés de consigna de activación y desactivación para el modelo CD-PR0-00-0 CD-Pxx-00-0 Montaje en conducto CO2 * This dimensions is approximate; it varies with the number of turns used to tughten the connector to the case. 64 79.4 38.1 15 80 to 140 Dimensiones en mm
- 84. catálogo general deproducto 2012 84 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Sensores zz Salida relé y salida analógica zz Salida relé contacto libre de tensión zz Salida analógica: 0(2)..10V o (0)4-20mA zz Pantalla LCD zz Alta fiabilidad, sin falsas alarmas zz Vida útil superior a 15 años zz Funcionamiento a prueba de fallos zz Opciones de red: LonWorks y RD485 La gama aSENSE de detectores para condiciones de trabajo duras está diseñada para su uso en cámaras, plantas y sistemas donde se emplee dióxido de carbono. Los detectores pueden funcionar de manera independiente, o conectados a una unidad supervisora o a cualquier otro sistema de monitorización y control. Los detectores aSENSE utilizan la técnica de medida por absorción de infrarrojos. Código Rango Nivel de alarma Alimentación Gas aSENSE-R-D 0 - 2000 ppm 1000 ppm 24 Vca/cc CO2 aSENSE-5000-R-D 0 - 5000 ppm 2000 ppm aSENSE DETECTORES DE CO2, MONTAJE EN AMBIENTE, IP21 Código Rango Nivel de alarma Alimentación Gas aSENSE-R-D-IP54 0 - 2000 ppm 1000 ppm 24 Vca/cc CO2 aSENSE-5000-R-D-IP54 0 - 5000 ppm 2000 ppm aSENSE DETECTORES DE CO2, MONTAJE EN AMBIENTE, IP54 Código Rango Nivel de alarma Alimentación Gas UG-aSENSE-R-D-IP54 0 - 2000 ppm 1000 ppm 24 Vca/cc CO2 UG-aSENSE-5000-R-D-IP54 0 - 5000 ppm 2000 ppm Código Rango Nivel de alarma Alimentación Gas LT-aSENSE-R-D-IP54 0 - 2000 ppm 1000 ppm 24 Vca/cc CO2 LT-aSENSE-5000-R-D-IP54 0 - 5000 ppm 2000 ppm UG-aSENSE DETECTORES DE CO2, MONTAJE EN CONDUCTO, IP54 LT-aSENSE DETECTORES DE CO2 PARA CÁMARAS DE CONGELACIÓN, IP54 aSENSE DETECTORES DE CO2 110 x 287 x 159 mm 120 x 82 x 30 mm 120 x 80 x 48 mm 120 x 95 x 65 mm CO2
- 85. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado 85 Sensores Punto de rocío Características zz Tensión: 15 VCC ± 10% zz Acción: ON/OFF o 0...10 VCC zz Histéresis: 1% zz Salida: colector abierto: 0,5 VCC máx. o ≤ + 0,5 VCC zz Clase de protección: IP44 HX-9000 Códigos de pedido Acción Salida en condensación Alimentación HX-9100-8001 ON/OFF Colector abierto, 0,5 VCC máx. 15 VCC ±10% HX-9100-9001 0…10 VCC ≤ +0,5 VCC Dimensiones en mm lenght 1,5 m lenght 1,5 m 50 1015
- 86. catálogo general deproducto 2012 86 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Sensores Sensores de humedad Los sensores de humedad de ambiente de la serie HT-1000 de Johnson Controls proporcionan detección activa de la humedad relativa y, en algunos modelos, detección activa/pasiva de temperatura para aplicaciones HVAC. Dispone de un polímero con capacidad de detección de humedad y proporciona, dentro de una precisión de ±2% o ±4%, una señal de salida de voltaje proporcional, con una humedad relativa de 0 a 100%. Los sensores de humedad de ambiente de la serie HT-1000 están diseñados para el uso con el System 91 de Johnson Controls y controladores de la serie Facility Explorer u otros sistemas con voltajes de entrada y salida compatibles. Características zz Tensión: 15 VCC ± 10% zz Acción: 0...10 VCC, NTC y PT1000 zz Histéresis: 1% zz Salida: colector abierto: 0,5 VCC máx. o ≤ + 0,5 VCC zz Clase de protección: IP44 HT-1000 Montaje en pared Códigos de pedido Rango de humedad Salida de humedad Precisión para detectar humedad Rango de temperatura Salida de temperatura Tensión HT-1201-UR 0…100% HR 0…10 VCC ±2% 0...40°C 0…10 VCC 12 a 30 VCC 24 VCA ±15% HT-1300-UR ±4% --- --- HT-1301-UR 0...40 °C 0…10 VCC HT-1303-UR NTC K2 HT-1306-UR 0...60°C Pt1000 Dimensiones en mm
- 87. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado 87 Sensores La serie HT-9000 mide la humedad en todo el rango de 0 a 100% HR (sin condensación) y cuenta con un amplio rango de temperaturas de funcionamiento. Gracias a su rápida capacidad de respuesta y su rendimiento de larga duración, este transmisor es perfecto para aplicaciones de refrigeración y HVAC. Esta serie también incluye modelos con elementos integrados de detección de temperatura. Características zz Alimentación: 12...30 VCC/24 VCA zz Rango de humedad: 0...100% (sin condensación) zz Salida de humedad: 0...10 VCC zz Precisión para detectar humedad: 4% HR de 10 a 90% HR zz Salidas de temperatura: 0...10 VCC, NTC K2, Pt 100, Pt 1000, A99 zz Longitudes de sondas de conductos: 153 a 230 mm zz Clase de protección: IP30 HT-9000 Montaje en conducto Sensores de humedad Códigos de pedido Rango de humedad Salida de humedad Rango de temperatura Salida de temperatura Tensión Longitud de sonda (mm) HT-9000-UD1 0 a 100% HR 0 a 10 VCC --- --- 12 a 30 VCC 24 VCA +15% 153 HT-9001-UD1 0…40 °C 0…10 VCC HT-9003-UD1 0…40 °C NTC K2 HT-9005-UD1 0…60 °C Pt100 HT-9006-UD1 0…60 °C Pt1000 HT-9009-UD1 0…60 °C A99 HT-9000-UD2 --- --- 230 HT-9001-UD2 0…40 °C 0…10 VCC HT-9003-UD2 0…40 °C NTC K2 HT-9005-UD2 0…60 °C Pt100 HT-9006-UD2 0…60 °C Pt1000 HT-9009-UD2 0…60 °C A99 A HT-90xx-UD1 153 mm HT-90xx-UD2 230 mm Dimensiones en mm
- 88. catálogo general deproducto 2012 88 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Sensores La serie HT-9000 mide la humedad en todo el rango de 0 a 100% HR (sin condensación) y cuenta con un amplio rango de temperaturas de funcionamiento. Gracias a su rápida capacidad de respuesta y su rendimiento de larga duración, este transmisor es perfecto para aplicaciones de refrigeración y HVAC. Esta serie también incluye modelos con elementos integrados de detección de temperatura. Características zz Alimentación: 12...30 VCC/24 VCA zz Rango de humedad: 0...100% (sin condensación) zz Salida de humedad: 0...10 VCC zz Precisión para detectar humedad: 4% HR de 10 a 90% HR zz Salidas de temperatura: Pt 100 , A99 ó 0...10 VCC zz Dimensiones: 80 x 80 mm zz Clase de protección: IP 30 HT-9000 Montaje en pared Sensores de humedad Códigos de pedido Rango de humedad Salida de humedad Rango de temperatura Salida de temperatura Tensión HT-9002-URW 0 a 100% HR 0...10 VCC 0…60 °C 0...10 VCC 12 a 30 VCC 24 VCA ± 15 % HT-9005-URW Pt100 HT-9009-URW A99 Dimensiones en mm 31 81 81
- 89. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado 89 Sensores Sensores de presión DP2500 Presión diferencial La serie de transmisores de presión diferencial baja es una solución precisa y económica para la medición de bajas presiones de aire y gases inertes a fin de controlar presiones en sistemas de automatización de edificios, HVAC y salas limpias. Características zz Alimentación: 24 VCA/VCC zz Rango de presión: 8 rangos diferentes en un dispositivo (véase tabla) zz Señal de salida: 0...10 VCC o 4...20 mA zz Calibración automática zz Tiempo de respuesta seleccionable zz Pantalla de 4 dígitos zz Clase de protección: IP54 Códigos de pedido Rango de funcionamiento (Pa) Auto- calibración Pantalla Señal de salida Clase de protección Tensión DP2500-R8 * DP2500-R8-01 ** -100...+100 0...100 0...250 0...500 0...1000 0...1500 0...2000 0...2500 --- --- 0...10 VCC o 4...20 mA IP54 24 VCA/VCC DP2500-R8-AZ * DP2500-R8-AZ-01 ** Ÿ DP2500-R8-D * --- Ÿ DP2500-R8-AZ-D * Ÿ DP0250-AZ * 0…100 0...250 Ÿ --- DP0250-AZ-D * Ÿ DP0100-AZ * DP0100-AZ-01 ** -50...+50 -100...+100 --- DP0100-AZ-D * Ÿ Nota: * Embalaje individual ** SOLO PARA FABRICANTES DP 90.0 36.0 71.5 95.0 Dimensiones en mm
- 90. catálogo general deproducto 2012 90 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Sensores Sensores de presión PT-5217 Sensor de presión El Transmisor de Presión PT-5217 mide con exactitud la presión y convierte la medición en una señal proporcional estándar de 0...10 V. El PT-5215 está adaptado especialmente para medir la presión del aire, del agua y de gases inertes. El PT-5217 también puede utilizarse en los sistemas de control neumático para convertir las señales neumáticas en señales eléctricas estándar. Características zz Tiempo de calibración bajo zz Baja sensibilidad a cambios de temperatura ambiente zz Histéresis baja zz Alta precisión zz Montaje directo, cable de 1,5 m incluido zz Carcasa a prueba de salpicaduras Códigos de pedido Rango de funcionamiento Presión de sobrecarga máxima Clase de protección Tensión PT-5217-7011 0…100 kPa 200 kPa IP65 24 VCA ±15% / -10%, 50/60Hz o 13,5…33 VCC, máx. 5 mAPT-5217-7101 0…1000 kPa 2000 kPa Accesorios (solicitados por separado) Códigos de pedido Descripción EQ-6056-7000 Kit de montaje para tubo de plástico de 4 x 6 mm EQ-0100-7001 Kit de montaje para carril DIN SW 27 40 G¼ 16 10 60 ~ 87 1.5m 35 30 40 67.5 ~ 36 Dimensiones en mm
- 91. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado 91 Sensores Dimensiones en mm TE-7000 Módulo de mando de ambiente El módulo de comando de sala TE-7000 está diseñado para el uso con el ensamblaje modular VAV de la serie VMA1400. El módulo cuenta con un sensor de temperatura NTC, un dial para el ajuste del setpoint en el rango de 12 a 28 ºC o -3 a +3 K y un botón de ocupación con un indicador LED. Si el controlador no se encuentra en el modo ocupado, como muestra el indicador LED, el ocupante puede pulsar el botón de ocupación para lograr el control de comodidad durante un período de tiempo establecido (normalmente fijado por defecto en 1 hora). Asimismo, el módulo cuenta con un conector integral para un PC que permite la prueba y puesta en marcha el ensamblaje modular VAV de la serie VMA1400 y el sistema de suministro de aire. Características zz Tensión: Energía desde VMA1400 zz Sensor de temperatura: NTC K2 zz Botón de anulación de ocupación zz Clase de protección: IP30 zz Ajuste remoto del setpoint Sensor de temperatura Accesorios (solicitados por separado) Códigos de pedido Descripción TE-7000-8900 Cable conector para herramienta de mantenimiento (1,5 m) (para usar con conversor IU-9100) TM-9100-8900 Herramienta especial (para abrir el módulo) TM-9100-8901 Kit de tornillos de tope del dial (bolsa de 100 tornillos autorroscantes) TM-9100-8902 Kit de botones de mando de dial estriados (bolsa de 10 unidades) - blanco hueso TM-9100-8902-W Kit de botones de mando de dial estriados (bolsa de 10 unidades) - blanco Códigos de pedido Color Rango del dial de setpoint TE-7000-8002 Blanco mate/base gris 12 a 28 °C TE-7000-8002-W Blanco/base blanca TE-7000-8003 Blanco mate/base gris -3 a +3 K TE-7000-8003-W Blanco/base blanca Nota Añadir -K al código si desea un dial de setpoint con borde dentado, por ejemplo, TE-7000-8002-K, TE-7000-8002-WK Setpoint adjustment Mode LED Mode selector 80 33 20 12 ∞C 28 24 80
- 92. catálogo general deproducto 2012 92 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Sensores Sensor de temperatura RS-1100 Módulo de mando de ambiente Los módulos de mando de ambiente de la serie RS-1100 están diseñados para utilizarse con controladores de las series Facility Explorer o System 91 de Johnson Controls y proporcionan una señal de 0...10 V directamente proporcional a la temperatura medida. Los modelos están disponibles con y sin pantalla LCD, dial de ajuste del setpoint de la temperatura de la sala, función de anulación temporal de ocupación y botón de velocidad del ventilador. Características zz Tensión: 15 VCC (todos los modelos) 24 VCA/VCC (sólo modelos con pantalla) zz Señal de salida de temperatura 0...10 VCC zz Ajuste remoto del setpoint de la temperatura, zz Función de anulación de ocupación (modelos con y sin pantalla) zz Dimensiones: 80 x 80 mm zz Clase de protección: IP30 zz Botón de velocidad del ventilador Accesorios (solicitados por separado) Códigos de pedido Descripción TM-1100-8931 Kit de montaje en superficie de plástico TM-9100-8900 Herramienta especial para abrir la tapa Códigos de pedido Salida de temperatura Pantalla LCD Escala del dial de setpoint Función de anulación temporal de ocupación Selección de velocidad del ventilador RS-1140-0000 0...10 VCC --- --- --- --- RS-1160-0000 --- 12...28 °C Pulsador --- RS-1160-0005 --- +/- --- RS-1180-0000 Ÿ 12...28 °C Integrado --- RS-1180-0005 Ÿ +/- --- RS-1190-0000 --- 12...28 °C --- --- RS-1190-0005 --- +/- --- RS-1180-0002 Ÿ 12...28 °C Integrado Ÿ RS-1180-0007 Ÿ +/- Integrado Ÿ RS-1180-0000RS-1160-0005 Dimensiones en mm RS-1140-0000 RS-1140 RS-1180 RS-1160/RS-1190
- 93. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado 93 Sensores Sensores de temperatura TM-1100 Módulo de mando de ambiente Los módulos de mando de ambiente de la serie TM-1100 están diseñador para utilizarse con los controladores de unidades terminales DDC de las series TC-9102, TC-9109 y TCU. El dial permite al ocupante de la sala regular el setpoint de funcionamiento del controlador en el rango 12...28 ºC o -3...+3 ºK, según el modelo. El botón de ocupación permite al ocupante conectar el modo de funcionamiento del controlador entre CONFORT y STAND-BY o programar un modo temporal CONFORT durante el funcionamiento nocturno. Un indicador LED muestra el modo de funcionamiento en uso. Para los controladores de unidades de fan coils de las series TC-9102 y TCU, existe un módulo de mando de ambiente con anulación de la acción del ventilador de 3 velocidades. Existen modelos sin elemento de detección de temperatura para su aplicación cuando el sensor de temperatura se instala dentro de la unidad de fan coils. Características zz Sensor pasivo zz Salida de temperatura NTC K2 zz Ajuste remoto del setpoint de la temperatura zz Anulación de las 3 velocidades del ventilador zz Botón de anulación de ocupación zz Dimensiones: 80 x 80 mm zz IP 30 TM-1140-0000 TM-1160-0007 y TM-1170-0007 Códigos de pedido Elemento de detección integral Escala del dial de setpoint de la temperatura Anulación de velocidad del ventilador Botón de ocupación TM-1140-0000 NTC K2 --- --- --- TM-1150-0000 • TM-1160-0000 12-28 °C TM-1160-0005 +/- TM-1160-0002 12-28 °C Anulación del ventilador de 3 velocidadesTM-1160-0007 +/-TM-1170-0005 Sin --- TM-1170-0007 Anulación del ventilador de 3 velocidades TM-1190-0000 NTC K2 12-28 °C --- --- TM-1190-0005 +/- Accesorios (solicitados por separado) Códigos de pedido Descripción TM-1100-8931 Base de plástico para montaje en superficie TE-9100-8501 Sensor de temperatura NTC K2 instalado en la unidad (cable de 1,5 m) TM-9100-8900 Herramienta especial para abrir la tapa Dimensiones en mm
- 94. catálogo general deproducto 2012 94 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Sensores TM-2100 Módulo de mando de ambiente Los módulos de mando de ambiente de la serie TM-2100 están diseñados para utilizarse con los controladores de unidades terminales DDC de las series FCC y Facility Explorer. El dial de setpoint permite al ocupante de la sala regular el setpoint de funcionamiento del controlador en el rango 12...28 ºC o -3...+3 ºK, según el modelo. El botón de ocupación permite al ocupante conectar el modo de funcionamiento del controlador entre CONFORT y STAND-BY o programar un modo temporal CONFORT durante el funcionamiento NOCTURNO. Un indicador LED muestra el modo de funcionamiento en uso. Disponible módulo de mando de ambiente con regulador de anulación con mando de las velocidades del ventilador. Características zz Sensor pasivo zz Salida de temperatura NTC 10 K zz Ajuste remoto del setpoint de la temperatura zz Anulación de las 3 velocidades del ventilador zz Botón de ocupación zz Dimensiones: 80 x 80 mm zz IP 30 Sensores de temperatura Códigos de pedido Elemento de detección integral Escala del dial de setpoint de la temperatura Anulación de velocidad del ventilador Botón de ocupación TM-2140-0000 NTC 10K --- --- --- TM-2150-0000 Ÿ TM-2160-0000 12-28 °C TM-2160-0005 +/- TM-2160-0002 12-28 °C Anulación del ventilador de 3 velocidadesTM-2160-0007 +/- TM-2190-0000 12-28 °C --- --- TM-2190-0005 +/- Accesorios (solicitados por separado) Códigos de pedido Descripción TM-1100-8931 Base de plástico para montaje en superficie TE-9100-8502 Sensor de temperatura NTC K10 instalado en la unidad (cable de 1,5 m) TM-9100-8900 Herramienta especial para abrir la tapa TM-2140-0000 TM-2160-0007 y TM-2170-0007 Dimensiones en mm
- 95. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado 95 Sensores TM-3100 Módulo de mando de ambiente El sensor de temperatura ambiente de la serie TM-3100 de Johnson Controls proporciona detección pasiva de temperatura en aplicaciones HVCA. El TM-3100 viene equipado con un elemento de detección Pt1000 Clase A y proporciona una señal de salida proporcional a la temperatura ambiente medida. El sensor de temperatura ambiente de la serie TM-3100 está diseñado para utilizarse con la serie Facility Explorer y con la serie Field Equipment Controller (controlador de equipo de campo). Características zz Moderna y atractiva carcasa que se acopla a una base insertable zz Terminales ubicados en la base de montaje zz Todos los modelos disponibles con y sin botón de anulación de ocupación Sensores de temperatura Dimensiones en mm Accesorios (solicitados por separado) Códigos de pedido Descripción TM-1100-8931 Base de plástico para montaje en superficie TM-9100-8900 Herramienta especial para abrir la tapa Códigos de pedido Elemento de detección integral Escala del dial de setpoint de la temperatura Anulación de velocidad del ventilador Botón de ocupación TM-3140-0000 Pt 1000 --- --- ---
- 96. catálogo general deproducto 2012 96 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Sensores Sensores de temperatura TS-9100 TE-9100 Sensores de temperatura Los sensores y transductores de temperatura de la serie TS-9100/ TE-9100 proporcionan una señal pasiva o activa que se corresponde con la temperatura del aire o agua en aplicaciones para calefacción, ventilación y aire acondicionado. Proporcionan una señal de 0...10 VCC directamente proporcional a la temperatura medida, o una señal Pt1000 o Pt100 pasiva. Características zz Amplia variedad de modelos y salidas de señal zz Para aplicaciones de inmersión, el hueco puede instalarse antes de instalar la sonda de varilla zz Tubos y huecos de varias longitudes para aplicaciones de conducto e inmersión zz Caja IP54 Sonda de varilla de respuesta rápida Sonda de varilla Sensor de techo TS-910x-870x Sensor de contacto TS-910x-860x Sensor exterior TS-910x-840x Sensor remoto TS-9101-810x Sensor de cable TE-910x-850x Dimensiones en mm 94 65 5 52 94 65.5 52 5 5 38 47 38 47 PG13 5 PG13.5 42 42 Ø 9 Ø 9Gasket for direct duct mounting Gasket for direct duct mounting 200 / 300 /500 160 / 200 / 300 /500 94 65.5 52 5 38 47 PG13.5 94 65.5 52 5 38 47 PG13.5 42 42 Ø 9 36 Ø 6 Cable lenght 2 m Ø 6 Cable lenght 1.5 m 94 65.5 52 5 38 47 PG13.5 42 42 94 65.5 52 5 38 47 PG13.5
- 97. 97 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Para más información y otros modelos, consulte el Boletín de Producto Sensores Códigos de pedido Señal de salida Tipo de sensor Longitud de la varilla en mm Rango de temperatura TS-9101-8101 0...10 V Elemento remoto --- -40...50 °C TS-9101-8103 0...40 °C TS-9101-8104 0...100 °C TS-9101-8212 Varilla* 160 -20...40 °C TS-9101-8213 0...40 °C TS-9101-8214 0...100 °C TS-9101-8222 200 -20...40 °C TS-9101-8223 0...40 °C TS-9101-8224 0...100 °C TS-9101-8225 0...150 °C TS-9101-8226 20...120 °C TS-9101-8227 50...150 °C TS-9101-8232 300 -20...40 °C TS-9101-8233 0...40 °C TS-9101-8234 0...100 °C TS-9101-8235 0...150 °C TS-9101-8252 500 -20...40 °C TS-9101-8253 0...40 °C TS-9101-8254 0...100 °C TS-9101-8312 Varilla de respuesta rápida 160 -20...40 °C TS-9101-8313 0...40 °C TS-9101-8314 0...100 °C TS-9101-8322 200 -20...40 °C TS-9101-8323 0...40 °C TS-9101-8324 0...100 °C TS-9101-8325 0...150 °C TS-9101-8326 20...120 °C TS-9101-8327 50...150 °C TS-9101-8332 300 -20...40 °C TS-9101-8333 0...40 °C TS-9101-8334 0...100 °C TS-9101-8335 0...150 °C TS-9101-8352 500 -20...40 °C TS-9101-8353 0...40 °C TS-9101-8354 0...100 °C TS-9101-8401 Exterior --- -40...50 °C TS-9101-8402 -20...40 °C TS-9101-8602 De contacto -20...40 °C TS-9101-8604 0...100 °C TS-9101-8703 Techo 0...40 ºC TS-9100 TE-9100 Sensores de temperatura
- 98. catálogo general deproducto 2012 98 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Sensores Accesorios (solicitados por separado) Códigos de pedido Descripción TS-9100-8950 Brida para montaje en conducto TS-9100 TE-9100 Sensores de temperatura Códigos de pedido Descripción Material Rosca Longitud (mm) Diám. externo (mm) TS-9100-8905 Hueco de inmersión Cobre R1/2” 50 9 TS-9100-8901 120 12 TS-9100-8907 150 TS-9100-8902 200 TS-9100-8903 260 TS-9100-8925 Acero inoxidable 50 9 TS-9100-8921 120 12 TS-9100-8927 150 TS-9100-8922 200 TS-9100-8923 260 TS-9100-8915 Acero inoxidable G1/2” 50 9 TS-9100-8911 120 12 TS-9100-8917 150 TS-9100-8912 200 TS-9100-8913 260 Códigos de pedido Señal de salida Tipo de sensor Longitud de la varilla en mm Rango de temperatura TE-9100-8501 NTC K2 Sensor de cable -20...40 °C TS-9103-8210 Varilla* 160 0...40 °C TS-9103-8220 200 TS-9103-8230 300 TS-9103-8250 500 TS-9103-8310 Varilla de respuesta rápida 160 TS-9103-8320 200 TS-9103-8330 300 TS-9103-8350 500 TS-9103-8400 Exterior --- TS-9103-8600 De contacto --- TS-9103-8700 Techo --- TE-9100-8502 NTC K10 Sensor de cable -20...40 °C TS-9104-8210 Varilla* 160 0...120 °C TS-9104-8220 200 TS-9104-8230 300 TS-9104-8250 500 TS-9104-8310 Varilla de respuesta rápida 160 TS-9104-8320 200 TS-9104-8330 300 TS-9104-8350 500 TS-9104-8400 Exterior --- TS-9104-8600 De contacto --- TS-9104-8700 Techo --- TS-9105-8220 Pt100 Varilla* 200 -20...150 °CTS-9105-8230 300 TS-9105-8250 500 TS-9105-8400 Exterior -40...50 °C TS-9105-8600 De contacto -20...100 °C TS-9105-8700 Techo 0...40 °C TS-9106-8210 Pt1000 Varilla* 160 -20...150 °C TS-9106-8220 200 TS-9106-8230 300 TS-9106-8250 500 TS-9106-8310 Varilla de respuesta rápida 160 TS-9106-8320 200 TS-9106-8330 300 TS-9106-8350 500 TS-9106-8400 Exterior --- -40...50 °C TS-9106-8600 De contacto --- -20...100 °C TS-9106-8700 Techo --- 0...40 °C Nota * La sonda de varilla puede ser para: - aplicaciones de conducto (individuales) - aplicaciones de inmersión (con hueco)
- 99. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado 99 Sensores Sensores inalámbricos WRS muchos-a-uno y TE-7800 uno-a-uno Los sistemas inalámbricos de detección de temperatura ambiente WRS muchos-a-uno y TE-7800 uno-a-uno están diseñados para recoger los datos de la zona y de temperatura de varios sensores de temperatura de ambiente y distribuir dichos datos entre varios controladores de campo en una red Metasys® . Un sistema WRS muchos-a-uno está formado por varios sensores inalámbricos de temperatura de ambiente de la serie WRS-TTx que se comunican con uno o más receptores de la serie WRS-RTN. Los receptores recogen de forma inalámbrica los datos de la temperatura, la zona y el estado de la batería y los envían a través de Ethernet a un motor de automatización de redes (NAE) o a un motor de control de redes (NCE). Los equipos NAE o los NCE se encargan de distribuir los datos de temperatura y de la zona entre controladores compatibles con BACnet® , N2 y LonWorks® en las redes Metasys Un sistema de detección inalámbrico uno-a-uno está formado por un sensor inalámbrico para la detección de temperatura de la sala WRS-TTx que comunica los datos de temperatura de una sola zona a un receptor asociado de la serie TE-7800. Un solo receptor puede recibir los datos de hasta cuatro sensores distintos para ofrecer así un control mejorado de la zona. Características zz Tensión: 24 VCA zz Banda de radio frecuencia: Bandas 2,4 GHZ ISM zz Rango de transmisión: Línea de visión interior máx.: 114 m Interior media práctica: 50 m zz Transmisiones: cada 60 segundos zz Temperatura ambiente de funcionamiento: 0 a 50 °C zz Humedad ambiente de funcionamiento: 0 a 95% HR Temperatura, inalámbrico Códigos de pedido Descripción Potencia de transmisión TE-7820-1 Receptor con zona de interfaz de bus para sistema uno-a-uno inalámbrico para detección de temperatura de sala, interfaces con controladores de la serie VMA1400 (sólo) Incluye cable de zona de interfaz de bus de 1,8 m y antena omnidireccional 10 dBm (marcado CE) TE-7830-1 Receptor con interfaz analógico para sistema uno-a-uno inalámbrico para detección de temperatura de sala, interfaces con controladores analógicos especificados (controladores de las series AS-AHU, AS-UNT, AS-VAV, DX- 9100 o FXxx de Johnson Controls). Incluye cable analógico de interfaz de 1,8 m y antena omnidireccional. 10 dBm (marcado CE) WRS-RTN0000-1 Receptor para sistema muchos-a-uno inalámbrico para detección de temperatura de sala; incluye antena omnidireccional 10 dBm (marcado CE) WRS-TTP0000-1 Sensor inalámbrico de temperatura de ambiente, ajuste de setpoint más calor/más frío (+/-) 10 dBm (marcado CE) WRS-TTR0000-1 Sensor inalámbrico de temperatura de ambiente, sin ajuste de setpoint 10 dBm (marcado CE) WRS-TTS0000-1 Sensor inalámbrico de temperatura de ambiente, escala de ajuste del setpoint 13 a 29°C 10 dBm (marcado CE) Dimensiones en mm 80 120
- 100. catálogo general deproducto 2012 100 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Sensores zz Tres niveles de alarma zz Retardos de las alarmas configurables zz Rango de temp. de funcionamiento: -40…50ºC zz Unidad controlada por microprocesador zz LEDS indicadores de alarma y de estado zz Reset manual o automático zz Tres relés de salida SPDT 230 Vca, 5A zz Sensor estable, vida útil de 8 a 10 años zz Alimentación a 24 ó 230 Vca (según modelos) GD/GS/GSR DETECTORES DE FUGAS DETECTORES DE FUGAS PARA GASES REFRIGERANTES GD DETECTORES DE FUGAS HFC, NH3, MONTAJE EN AMBIENTE, IP21 Código Rango Niveles de alarma Alimentación Gas GD230-HFC 50 - 4000 ppm 100 / 1000 / 2000 ppm 230 Vca HFC GD24-HFC 12 - 24 Vca/cc GD230-NH3-1000 50 - 1000 ppm 150 / 300 / 500 ppm 230 Vca NH3 GD24-NH3-1000 12 - 24 Vca/cc GD230-NH3-4000 150 - 4000 ppm 150 / 500 / 3000 ppm 230 Vca GD24-NH3-4000 12 - 24 Vca/cc Detectores de gas refrigerante para uso en plantas de refrigeración, cámaras de congelación o cualquier otra aplicación en la que se use o almacene gas refrigerante. Hay disponibles modelos para montaje en ambiente, en conducto y especiales para válvulas de seguridad. Los detectores pueden funcionar de forma independiente o conectados a una unidad de supervisión o a cualquier sistema de monitorización. Los niveles de alarma vienen preconfigurados de fábrica, pero se pueden cambiar con la herramienta SA200. Modelos HFC detectan los gases R134a, R413A, R404A, R507, R407C, R417A, R410A, R422A y R422D. Modelos NH3 detectan amoniaco. Modelos CO2 detectan dióxido de carbono. Este producto cumple con la directiva (LVD) 2006/95/EC y (EMC) 2004/95EC Cumple con los requisitos de: EN 61 000-6-2:2001 EN 61 000-6-3:2001 EN 61 000-3-2:2001 EN 61 000-3-3:1995 EN 61 010-1:2001 GS DETECTORES DE FUGAS HFC, NH3, MONTAJE EN AMBIENTE, IP54 Código Rango Niveles de alarma Alimentación Gas GS230-HFC 50 - 4000 ppm 100 / 1000 / 2000 ppm 230 Vca HFC GS24-HFC 12 - 24 Vca/cc GS230-NH3-1000 50 - 1000 ppm 150 / 300 / 500 ppm 230 Vca NH3 GS24-NH3-1000 12 - 24 Vca/cc GS230-NH3-4000 150 - 4000 ppm 150 / 500 / 3000 ppm 230 Vca GS24-NH3-4000 12 - 24 Vca/cc GSR DETECTORES DE FUGAS HFC, NH3, SENSOR REMOTO, IP54 Código Rango Niveles de alarma Alimentación Gas GSR230-HFC 50 - 4000 ppm 100 / 1000 / 2000 ppm 230 Vca HFC GSR24-HFC 12 - 24 Vca/cc GSR230-NH3-1000 50 - 1000 ppm 150 / 300 / 500 ppm 230 Vca NH3 GSR24-NH3-1000 12 - 24 Vca/cc GSR230-NH3-4000 150 - 4000 ppm 150 / 500 / 3000 ppm 230 Vca GSR24-NH3-4000 12 - 24 Vca/cc 160 x 80 X 60 mm 160 x 130 X 60 mm Cable 5 m
- 101. 101 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Para más información y otros modelos, consulte el Boletín de Producto Sensores GK DETECTORES DE FUGAS HFC, NH3, MONTAJE EN CONDUCTO, IP54 Código Rango Niveles de alarma Alimentación Gas GK230-HFC 50 - 4000 ppm 100 / 1000 / 2000 ppm 230 Vca HFC GK24-HFC 12 - 24 Vca/cc GK230-NH3-1000 50 - 1000 ppm 150 / 300 / 500 ppm 230 Vca NH3 GK24-NH3-1000 12 - 24 Vca/cc GK230-NH3-4000 150 - 4000 ppm 150 / 500 / 3000 ppm 230 Vca GK24-NH3-4000 12 - 24 Vca/cc GR230 / GR24 DETECTORES DE FUGAS HFC, NH3 Código Rango Niveles de alarma Alimentación Gas GR230-HFC 50 - 4000 ppm 100 / 1000 / 2000 ppm 230 Vca HFC GR24-HFC 12 - 24 Vca/cc GR230-NH3-4000 150 - 1000 ppm 150 / 500 / 3000 ppm 230 Vca NH3 GR24-NH3-4000 12 - 24 Vca/cc GS230 / GSLT24 DETECTORES DE FUGAS Código Rango Niveles de alarma Alimentación Gas GS230-CO2-10000 0 - 10000 ppm 2000 / 2000 / 4000 230 Vca CO2 GSLT24-CO2-10000 24 Vca/Dc LAN63x UNIDADES DE SUPERVISION MULTICANAL zz Configuración modular, hasta 108 entradas zz LED indicador para cada entrada zz Botones de Reset y Test zz Retardo configurable para cada entrada zz A cada entrada se le puede asignar Alarma A o Alarma B. zz Cada entrada se puede configurar como NC o NA zz Dos Salidas en contactos libres de potencial (máx. 1A) Código Rango LAN63-PKT Unidad supervisora de 12 canales, 230 Vca, IP32 LAN63/64-PKT Unidad supervisora de 24 canales, 230 Vca, IP32 LAN63 Módulo maestro (sólo panel de alarmas) 12 entradas, 24 Vca LAN64 Módulo esclavo (sólo panel de alarmas) 12 entradas, 24 Vca LAN65 Caja de relés, 12 entradas, 24 Vca, para utilizar en combinación con módulos maestro/esclavo Las unidades supervisoras permiten crear un sistema modular para la monitorización de múltiples detectores con salidas relé. La unidad maestro LAN63 tiene 2 salidas y 12 entradas. Para monitorizar más de 12 entradas, el sistema se puede ampliar con un máximo de 8 unidades esclavas LAN64, para obtener hasta 108 entradas. La unidad LAN65 tiene un relé libre de tensión para cada entrada. Usada en combinación con las unidades maestro / esclavo ofrece grandes posibilidades para configurar sistemas. GK/GR/GS DETECTORES DE FUGAS DETECTORES DE FUGAS PARA GASES REFRIGERANTES cable 1,5 m cable 1,5 m
- 102. catálogo general deproducto 2012 102 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Termostatos La TC-8900 es una serie de controladores analógicos diseñados para el control de equipos de fan coil de 2 tubos, 2 tubos con conmutación, 2 tubos con batería eléctrica o 4 tubos. Para aplicaciones sin control de velocidad de ventilador, la serie incluye unidades independientes (TC-890x), controladores locales (TC-893x) con módulo remoto de consigna (ES-8930) y controladores locales (TC-894x) con módulo central de consigna (ES-8940). Para aplicaciones con control de velocidad de ventilador, la serie incluye los módulos de energía PM-8900, en conexión con TC-894x con o sin módulo central de consigna (ES-8940). Características zz Configuraciones: 2 tubos, 2 tubos con conmutación, 2 tubos con batería eléctrica o 4 tubos; con y sin accionamiento de ventilador de 3 velocidades zz Carcasas de sala de 80 x 80 mm zz Rangos de dial de temperatura: 12...28 ºC +/- zz Tensión de alimentación: 24 VCA para controles TC-8900, 230 VCA en conexión con el módulo de energía PM-8900 TC-8900 PM-8900 Termostato de sala Cableado, Analógico Controladores independientes TC-890x Códigos de pedido Elemento de detección NTC K10 integral Rango de consigna Entrada Salida del ventilador Salidas 0...10 V PAT 0...10 V DAT On/Off TC-8903-1131-WK Ÿ 12…28 °C --- --- 1 --- --- --- TC-8901-2131-WK --- 2 --- --- TC-8904-2131-WK --- --- 2 --- TC-8906-2131-WK --- --- --- 2 TC-8903-1132-WK --- 1 --- --- --- TC-8901-2132-WK --- 2 --- --- TC-8904-2132-WK --- --- 2 --- TC-8906-2132-WK --- --- --- 2 TC-8903-1151-WK Ÿ 0…40 °C 1 --- --- --- TC-8903-1152-WK --- 1 --- --- --- TC-8903-1183-WK 0…100% Ÿ 1 --- --- --- TC-8901-2183-WK --- 2 --- --- °C Dimensiones en mm
- 103. 103 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Para más información y otros modelos, consulte el Boletín de Producto Termostatos TC-8900 PM-8900 Termostato de sala Controladores locales con módulo remoto de consigna ES-8930-3031-WK Códigos de pedido Elemento de detección NTC K10 integral Rango de consigna Salida del ventilador Salidas PAT 0...10 V DAT On/Off TC-8933-1112-W --- --- --- 1 --- --- --- TC-8931-2112-W --- 2 --- --- TC-8934-2112-W --- --- 2 --- TC-8936-2112-W --- --- --- 2 ES-8930-3031-WK Ÿ 12…28 °C --- --- --- --- Controladores TC-894x con módulo central de consigna ES-8940 Códigos de pedido Elemento de detección NTC K10 integral Rango de consigna Salida del ventilador Salidas PAT 0...10 V DAT On/Off TC-8943-1141-WK Ÿ +/- --- 1 --- --- --- TC-8941-2141-WK --- 2 --- --- TC-8944-2141-WK --- --- 2 --- TC-8946-2141-WK --- --- --- 2 ES-8940-4130-WK --- 12…28 °C --- --- --- --- Controladores TC-894x con módulo central de consigna ES-8940 Códigos de pedido Elemento de detección NTC K10 integral Rango de consigna Salida del ventilador Salidas Códigos de pedido del módulo de energía Configuración TC-8902-1031-WK Ÿ 12...28 °C 3 velocidades 1 x 0...10 VCC 1 x DAT 230 V 1 x DAT 24 V PM-8902-0500 PM-8905-0300 PM-8905-0500 2 tubos con conmutación TC-8907-1031-WK 1 x relé 3A 230 V/24 V PM-8907-0300 TC-8902-2031-WK 2 x 0...10 VCC 2 x DAT 230 V 2 x DAT 24 V PM-8902-0500 PM-8905-0300 PM-8905-0500 4 tubos TC-8907-2031-WK 2 x relé 3A 230 V/24 V PM-8907-0300 TC-8902-1032-WK --- 1 x 0...10 VCC 1 x DAT 230 V 1 x DAT 24 V PM-8902-0500 PM-8905-0300 PM-8905-0500 2 tubos con conmutación TC-8907-1032-WK 1 x relé 3A 230 V/24 V PM-8907-0300 TC-8902-2032-WK 2 x 0...10 VCC 2 x DAT 230 V 2 x DAT 24 V PM-8902-0500 PM-8905-0300 PM-8905-0500 4 tubos TC-8907-2032-WK 2 x relé 3A 230 V/24 V PM-8907-0300 TC-8942-2041-WK (sólo en conexión con ES- 8940-4130-WK) Ÿ +/- en controlador local TC-89, 12...28 °C en módulo central de consigna ES-8940 2 x 0...10 VCC 2 x DAT 230 V 2 x DAT 24 V PM-8902-0500 PM-8905-0300 PM-8905-0500 TC-8947-2041-WK (sólo en conexión con ES- 8940-4130-WK) 2 x relé 3A 230 V/24 V PM-8907-0300
- 104. catálogo general deproducto 2012 104 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Termostatos JCI-MxTH Termostatos para fancoil a tensión de red Los termostatos para fancoil a tensión de red de la serie JCI-MxTH están específicamente diseñados para control de calefacción, refrigeración o aire acondicionado en instalaciones comerciales, industriales o residenciales. Esta serie incluye modelos para configuraciones a 2 ó 4 tubos. Estos termostatos están basados en tecnología electrónica. El elemento sensible es un termistor NTC. Hay interruptores deslizantes para el control de la velocidad del ventilador (HIGH-MED-LOW), y para selección manual del modo de funcionamiento (HEAT-OFF-COOL). La carcasa de color blanco neutro incluye un dial para ajuste de consigna con escala en grados Celsius. Características y ventajas Base y carcasa de plástico Diseño atractivo, tapa extraíble, facilidad de instalación y cableado Posición OFF El interruptor permite desactivar todas las salidas Alim. a tensión de red No se necesitan transformadores de tensión Control electrónico Ausencia de fallos mecánicos, mayor vida útil Figura 1: Termostatos JCI-MxTH
- 105. 105 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Para más información y otros modelos, consulte el Boletín de Producto Termostatos JCI-MxTH Termostatos para fancoil a tensión de red Ajuste de consigna Los termostatos de la serie JCI-MxTH incorporan un dial para ajuste de consigna con marcas de graduación en el rango 10…30ºC. La consigna se modifica simplemente girando el dial hasta el punto deseado. Selección de modo de funcionamiento El interruptor deslizante HEAT-OFF-COOL permite seleccionar el modo de funcionamiento (calor, off, frío). Ajuste de la velocidad del ventilador El interruptor deslizante HIGH-MED-LOW permite la selección de la velocidad (alta, media, baja). Los modelos JCI-M4TH dejan el ventilador en funcionamiento después de alcanzarse la consigna y cerrar la válvula, mientras que el modelo JCI-M2TH para el ventilador una vez alcanzada la temperatura de consigna. Presentación ADVERTENCIA: El termostato JCI-MxTH debe usarse sólo como dispositivo de control. En los casos en que un mal funcionamiento o fallo del JCI-MxTH pudiera ocasionar daños a personas o bienes, se deben considerar medidas de protección adicionales, incorporar e incluir en el plan de mantenimiento dispositivos tales como controles de supervisión o limitación destinados a avisar o proteger de fallos de funcionamiento. PRECAUCIÓN: La alimentación debe incluir protección contra sobretensiones. Sin esta protección, el termostato puede resultar dañado en caso de sobretensión. Alimentación Los termostatos de la serie JCI-MxTH están diseñados para funcionar a 230 Vca, 50 Hz. Los terminales de fase y neutro deben conectarse tal y como se indica en el esquema de cableado Códigos de pedido Código Configuración Control Rango de ajuste Ventilador en consigna (1) Esquema de cableado JCI-M2TH 2 tubos On/Off 10... 30ºC OFF 1 JCI-M4TH 4 tubos On/Off 10... 30ºC ON 2 NOTA (1) El modelo JCI-M4TH deja el ventilador en funcionamiento después de alcanzarse la consigna y cerrar la válvula, mientras que el modelo JCI-M2TH para el ventilador una vez alcanzada la temperatura de consigna. Tabla 1: JCI-MXTH Termostatos a tensión de red
- 106. catálogo general deproducto 2012 106 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Termostatos El JCI-MxTH está diseñado para montaje en superficie. Debe situarse donde el usuario pueda ver y modificar los ajustes con facilidad, en un punto donde la temperatura sea indicativa de las condiciones ambientales en la sala. Debe evitarse su exposición a corrientes de aire, calor irradiado o luz solar directa. El cableado debe cumplir con toda la normativa de aplicación, y sólo puede realizarlo personal cualificado. El usuario debe asegurarse de que todos los productos se usan de forma segura y sin riesgos para la salud o los bienes. Instalación Extraer la base del módulo insertando un destornillador en las ranuras de la cubierta, como se indica en la figura 2. Para volver a ensamblar el termostato, encajar la cubierta en la parte inferior, con las pestañas en las ranuras, y empujar suavemente por la parte superior hasta que quede encajado. La base fijada en la pared debe cubrir completamente los cables y quedar firmemente emplazada. Utilizar al menos dos tornillos (incluidos). Montaje 1. Retirar tapa 2. Abrir carcasa interior 3. Instalar base 4. Cableado Figura 2: Instrucciones de montaje Figura 3: Esquemas de cableado JCI-M2TH (Esquema de cableado #1) Val: Válvula de frío/calor JCI-M4TH (Esquema de cableado #2) Val1: Válvula de frío / Val2: Válvula de calor
- 107. 107 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Para más información y otros modelos, consulte el Boletín de Producto Termostatos Especificaciones Técnicas Producto Termostatos para fancoil JCI-MxTH Alimentación 230 VAC a 50/60 Hz Consumo 2W Corriente máxima relés JCI-M2TH Carga máxima 150 W JCI-M4TH 3 A Diferencial On/Off ±1,5 ºC aprox Sección cables 0,5 a 2,5 mm2 Sensor Termistor NTC Rango de consigna 10 a 30ºC (ajustable) Condiciones ambiente de funcionamiento 0 a 45°C 5 a 95% RH Condiciones ambiente de almacenamiento -20 a 55°C 5 a 95% RH Dimensiones 85 x 130 x 43 mm Materiales carcasa ABS ignífugo Peso 0,3 kg Normativa Norma aplicable: EN 60730-1:200 CE Conformidad con la Directiva 73/23/CEE JCI-MxTH Termostatos para fancoil a tensión de red
- 108. catálogo general deproducto 2012 108 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Termostatos El termostato de la Serie TEC2000 es un pequeño controlador de equipo en red, con opciones de comunicación N2, BACnet® MS/TP y LonWorks® . Proporciona control de equipamiento desde un solo punto: termostato, controlador y sensor de temperatura. Los controladores de etapas de la Serie TEC pueden utilizarse con unidades rooftop (con y sin economizador), bombas de calor y equipo de calefacción/refrigeración monofase y multifase. Los controladores de las Series TEC2x45, TEC2xx6 y TEC2xx7 están disponibles para el uso en aplicaciones comerciales y hoteles, incluidos calentadores de cabina, calefacción/refrigeración de perímetro, unidades de zona y fan coil. Proporcionan control de varios equipos de fan coil de dos y cuatro tubos, una a tres velocidades de ventilador y flexibilidad adicional de aplicaciones, proporcionando señales de control avanzadas: proporcional 0 a 10 VCC, ON/OFF o flotante. Todos los modelos TEC2000 cuentan con dos entradas binarias configurables para funciones avanzadas y con más de 20 parámetros configurables, que permiten personalizar el termostato para cualquier aplicación. El termostato cuenta con una pantalla LCD retroiluminada de 2 líneas y 8 caracteres con textos de estado en inglés. Los modelos con textos en pantalla en otros idiomas están disponibles por solicitud expresa. Para una fácil programación y puesta en servicio, todos los controladores vienen preprogramados y pueden configurarse directamente utilizando la pantalla y teclado locales, sin la necesidad de usar otras herramientas. TEC2000 Termostato de sala En red Dimensiones en mm NOYES 21.5 °C 86 125 29 Room Temp
- 109. 109 catálogo general deproducto 2012 productos de control de calefacción, ventilación y aire acondicionado Para más información y otros modelos, consulte el Boletín de Producto Termostatos TEC2000 Termostato de sala Termostato de sala Códigos de pedido Control Control del ventilador Tipo de modelo Aplicación para comunicación BACnet® MS/TP TEC2645-4 1 salida 0...10 VCC 1 velocidad Comercial Comercial con equipo de 2 tubos, calentadores de cabina y calefacción/ refrigeración de perímetro TEC2616-4 2 salidas ON/OFF 1, 2 ó 3 velocidades Equipo de fan coil de dos o cuatro tubos TEC2626-4 2 salidas ON/OFF o flotante TEC2646-4 2 salidas 0...10 VCC TEC2616H-4 2 salidas ON/OFF HotelesTEC2626H-2 2 salidas ON/OFF o flotante TEC2646H-4 2 salidas 0...10 VCC TEC2627-4 2 salidas ON/OFF o flotante --- Comercial No programable Equipo de dos o cuatro tubos, control de válvulas hidrónicas de recalentamiento y dependiente de presión VAV, con y sin recalentamiento localTEC2647-4 2 salidas 0...10 VCC TEC2601-4 Única fase On, Off o Automático Unidad de fan coil, calentadores de unidad y equipo de calefacción/ refrigeración monofásico compacto TEC2602-4 Bomba de calor Bomba de calor con hasta 3 fases de calefacción/2 fases de refrigeración TEC2603-4 Multifase Fases de calefacción/refrigeración compactas multifase TEC2604-4 Economizador Unidades rooftop compactas con economizadores para comunicación N2 Open TEC2145-2 1 salida 0...10 VCC 1 velocidad Comercial Comercial con equipo de 2 tubos, calentadores de cabina y calefacción/ refrigeración de perímetro TEC2116-2 2 salidas ON/OFF 1, 2 ó 3 velocidades Equipo de fan coil de dos o cuatro tubos TEC2126-2 2 salidas ON/OFF o flotante TEC2146-2 2 salidas 0...10 VCC TEC2116H-2 2 salidas ON/OFF HotelesTEC2126H-2 2 salidas ON/OFF o flotante TEC2146H-2 2 salidas 0...10 VCC TEC2127-2 2 salidas ON/OFF o flotante --- Comercial No programable Equipo de dos o cuatro tubos, control de válvulas hidrónicas de recalentamiento y dependiente de presión VAV, con y sin recalentamiento localTEC2147-2 2 salidas 0...10 VCC TEC2101-3 Única fase On, Off o Automático Unidad de fan coil, calentadores de unidad y equipo de calefacción/ refrigeración monofásico compacto TEC2102-3 Bomba de calor Bomba de calor con hasta 3 fases de calefacción/2 fases de refrigeración TEC2103-3 Multifase Fases de calefacción/refrigeración compactas multifase TEC2104-3 Economizador Unidades rooftop compactas con economizadores
- 110. catálogo general deproducto 2012 110 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Termostatos para comunicación LONWORKS® Códigos de pedido Control Control del ventilador Tipo de modelo Aplicación TEC2245-2 1 salida 0...10 VCC 1 velocidad Comercial Comercial con equipo de 2 tubos, calentadores de cabina y calefacción/ refrigeración de perímetro TEC2216-2 2 salidas ON/OFF 1, 2 ó 3 velocidades Equipo de fan coil de dos o cuatro tubos TEC2226-2 2 salidas ON/OFF o flotante TEC2246-2 2 salidas 0...10 VCC TEC2216H-2 2 salidas ON/OFF HotelesTEC2226H-2 2 salidas ON/OFF o flotante TEC2246H-2 2 salidas 0...10 VCC TEC2227-2 2 salidas ON/OFF o flotante --- Comercial No programable Equipo de dos o cuatro tubos, control de válvulas hidrónicas de recalentamiento y dependiente de presión VAV, con y sin recalentamiento localTEC2247-2 2 salidas 0...10 VCC TEC2201-3 Única fase On, Off o Automático Unidad de fan coil, calentadores de unidad y equipo de calefacción/refrigeración monofásico compacto TEC2202-3 Bomba de calor Bomba de calor con hasta 3 fases de calefacción/2 fases de refrigeración TEC2203-3 Multifase Fases de calefacción/refrigeración compactas multifase TEC2204-3 Economizador Unidades rooftop compactas con economizadores TEC2261-3 Única fase --- Comercial LonWorks Programable Unidad de fan coil, calentadores de unidad y equipo de calefacción/refrigeración monofásico compacto TEC2262-3 Bomba de calor Bomba de calor con hasta 3 fases de calefacción/2 fases de refrigeración TEC2263-3 Multifase Fases de calefacción/refrigeración compactas multifase TEC2264-3 Economizador Unidades rooftop compactas con economizadores Accesorios Códigos de pedido Descripción SEN-600-1 Sensor remoto de temperatura de sala NTC K10 en estilo TEC2000 SEN-600-4 Sensor remoto de temperatura de sala NTC K10 con control de ocupación en estilo TEC2000 TEC2000 Termostato de sala
- 111. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado 111 Transductores Transductores electroneumáticos Códigos de pedido Entrada Salida EP-1110-7001 0...10 V (CC), Ri ≥ 1 kΩ, corriente a través de la batería aprox. 10 mA 20-100 kPa, linealmente proporcionales a la entrada EP-1110-7002 2...10 V (CC), 0...10 V (CC), Ri ≥ 1 kΩ, corriente a través de la batería aprox. 10 mA 20-100 kPa, 3...100 kPa, linealmente proporcionales a la entrada EP-1110-7003 0...20 mA (DC), Ri ≤ 450 Ω, corriente a través de la batería aprox. 10 mA 20-100 kPa, linealmente proporcionales a la entrada EP-1110-7004 4...20 V (CC), 0...20 mA (CC), Ri ≤ 450 Ω, corriente a través de la batería aprox. 10 mA 20-100 kPa, 3...100 kPa, linealmente proporcionales a la entrada Dimensiones en mm El EP-1110 es un transductor electro-neumático diseñado para convertir una señal eléctrica de entrada en una presión de salida con una relación lineal. Se utiliza un equilibrio de fuerzas con el sistema de bobina móvil. La señal de entrada de 0...+10 V o 0...20 mA se convierte en una señal de salida de 0,2...1 bar. EP-1110 198 1895 8.5 62 74.516 BLSHR BZ 3,5x25 Tornillo rosca-chapa BLSHR BZ 3,5x25 Montaje 2 Perno espaciador 16 mm
- 112. catálogo general deproducto 2012 112 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado Transductores Códigos de pedido Interruptor de límite y potenciómetro de retroalimentación de 2 k Ω Accesorios Tensión de alimentación (50/60 Hz) EP-2000-7001 120 segundos Ninguno 230 V EP-2000-7004 24 V EP-2000-7021 Potenciómetro de 2 KΩ 230 V EP-2000-7024 24 V El transductor electroneumático EP-2000 con motor de accionamiento se utiliza para convertir una señal eléctrica en una señal neumática estándar de 0,2 a 1,0 bares. El dispositivo es adecuado para la conexión de controladores incrementales con dispositivos neumáticos o para el ajuste remoto eléctrico de la consigna de controladores neumáticos. Un motor síncrono reversible impulsa un disco de leva sobre una caja de cambios. El sentido de la marcha de leva se modifica por medio de un muelle tipo ballesta en un cambio de fuerzas, que por un sistema neumático de comparación la fuerza se convierte en un cambio de control de presión. En los modelos con transmisor de posición, se instala un posicionador para proporcionar la posición. Características zz Alta linealidad zz Baja histéresis zz Gran precisión zz Baja influencia del suministro de aire zz Bajo consumo de aire zz Gran capacidad de aire EP-2000 Transductores electroneumáticos 198 1895 8.5 62 74.516 Dimensiones en mm BLSHR BZ 3,5x25 Tornillo rosca-chapa BLSHR BZ 3,5x25 Montaje 2 Perno espaciador 16 mm
- 113. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto productos de control de calefacción, ventilación y aire acondicionado 113 Transductores Los transductores electroneumáticos de la serie EP-8000 convierten una señal de tensión o de corriente en una señal de salida de presión neumática. Un aumento o descenso de la señal de entrada aumenta o disminuye de manera proporcional (respectivamente) la señal de salida de presión del EP-8000. Están diseñados para ofrecer una señal de salida de neumática proporcional en respuesta a una señal de control electrónica. Todas las unidades disponen de conexiones de aire estriadas para tuberías de polietileno con diámetro exterior de 5/32 o ¼ de pulgada. El secuenciado de una válvula neumática o un actuador de compuerta puede conseguirse usando una válvula de JOHNSON CONTROLS V-9502 o un actuador posicionador D-9502. Existen cuatro modelos disponibles agrupados en dos versiones básicas: unidades de salida de bajo volumen (sin relé) y unidades de salida de alto volumen (relé). Características zz Diseño compacto y sencillo zz Rangos de entrada: 0 a 10 VCC o 4 a 20 MA zz Punto de test aguja hipodérmica zz Punto de ajuste de fábrica, cero y rampa totalmente ajustables zz Alta precisión con baja histéresis EP-8000 Códigos de pedido Salida Rango de entrada Rango Salida Fábrica kPa (psig) EP-8000-1 Bajo volumen (sin relé) 0,5...9 VCC 7...126 (1-18) EP-8000-2 Alto volumen (relé) 0,25...9,5 VCC 3,5...133 (0,5-19) EP-8000-3 Bajo volumen (sin relé) 4...20 mACC 21...105 (3-15) EP-8000-4 Alto volumen (relé) 4...20 mACC 21...105 (3-15) Accesorios Códigos de pedido Descripción R-3710 Series Restrictor de 0,18 mm (necesario para modelos de bajo volumen) EP-8000-101 Kit de montaje para transductor electroneumático A-4000-8001 Filtro de aire de entrada (necesario para todos los modelos) JC 5361 Ensamblaje de la sonda de test por aguja hipodérmica 5∞5∞ 85 38 45 48 51 60 48 51 60 S O 5∞5∞ 108 61 45 Dimensiones en mm
- 114. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 114 MSEA - Sistema Metasys® con Arquitectura Expandida NAE Motor de Automatización de Red Los motores de Automatización de Red (NAEs) permiten la conectividad IP y el acceso basado en Web al Sistema de Gestión de Edificios (BMSs) Metasys®. Los NAEs incorporan tecnologías estándar de comunicación para la gestión de edificios, que incluyen el protocolo BACnet®, la red LonWorks® y el protocolo Bus N2 para el control y monitorización de una amplia variedad de equipos de Calefacción, Ventilación y Aire Acondicionado (HVAC), iluminación, seguridad, incendios y control de acceso. Los NAEs proporcionan la monitorización y control integral de equipamientos, programación, gestión de alarmas y eventos, gestión de energía, intercambio y almacenamiento de datos y cálculo de tendencias. Los NAEs incorporan un interfaz de usuario y soportan múltiples sesiones simultáneas por explorador Web con control de acceso mediante contraseñas y permisos, y proporcionan la protección de seguridad de la industria de las Tecnologías de la información estándar (IT). Los modelos NAE55 soportan una amplia variedad de características y funciones de supervisión para grandes instalaciones y edificios y complejos técnicamente avanzados. Los modelos NAE35/NAE45 ofrecen conectividad y control NAE rentables en pequeñas instalaciones y pueden aumentar las funciones de supervisión NAE en instalaciones más grandes. El modelo NAE85 es un NAE de gran capacidad que permite la integración de grandes sistemas BACnet IP y puede sustituir a varios NAEs. Características zz Comunicación utilizando los estándares de las IT comúnmente aceptados a nivel de automatización y redes locales zz Interfaz de usuario basada en navegador Web zz Función de Director del Sitio zz Soporte para servicios web a nivel de red de automatización zz Software de configuración de sistema e interfaz de usuario y en línea incorporados zz Supervisión de redes de controladores de campo, incluidos dispositivos BACnet MS/TP, Bus N2, LonWorks Network, y BACnet IP zz Opciones de conexión múltiple para acceso de datos Motor de Automatización de Red NAE55 Motor de Automatización de Red NAE45 Motor de Automatización de Red NAE85 Supervisión y automatización
- 115. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 115 sistemas de automatización de edificios Supervisión y automatización NAE Motor de Automatización de Red NAE35 Códigos de pedido Descripción MS-NAE35xx-xxx (Características básicas de los NE35) Motores de Automatización de Red NAE3: requieren una tensión de alimentación de 24 VCA. Todos los modelos incluyen un puerto serie RS-232-C, un puerto serie USB, un puerto Ethernet y una batería de protección de datos MS-BAT1020-0. MS-NAE3510-2 Soporta una comunicación N2 o BACnet MS/TP (RS-485); incluye un puerto serie RS-232-C adicional para módem externo opcional; soporta hasta 50 dispositivos en el compartimento N2 o BACnet MS/TP. MS-NAE3510-2U Soporta una comunicación N2 o BACnet MS/TP (RS-485); incluye un puerto serie RS-232-C adicional para módem externo opcional; soporta hasta 50 dispositivos en el compartimento N2 o BACnet MS/TP. Nota: este modelo está homologado por UL, archivo S4977, UUKL 864 - Equipo para el control de humos IX Edición. MS-NAE3511-2 Soporta una comunicación (puerto RS-485) N2 o BACnet MS/TP (RS-485); incluye módem interno; soporta hasta 50 dispositivos en el compartimento N2 o BACnet MS/TP. MS-NAE3514-2 Soporta una comunicación N2 o BACnet MS/TP (RS-485); asistencia de acceso básico; incluye un puerto serie RS-232-C adicional para módem externo opcional; soporta hasta 50 dispositivos en el compartimento N2 o BACnet MS/TP. MS-NAE3515-2 Soporta una comunicación N2 o BACnet MS/TP (RS-485); asistencia de acceso básico; incluye módem interno; soporta hasta 50 dispositivos en el compartimento N2 o BACnet MS/TP. MS-NAE3520-2 Soporta una comunicación LonWorks; incluye un puerto serie RS-232-C adicional para módem externo opcional. Soporta hasta 64 dispositivos en el puerto LonWorks. MS-NAE3520-2U Soporta una comunicación LonWorks; incluye un puerto serie RS-232-C adicional para módem externo opcional. Soporta hasta 64 dispositivos en el puerto LonWorks. Nota: este modelo está homologado por UL, archivo S4977, UUKL 864 - Equipo para el control de humos IX Edición. MS-NAE3521-2 Soporta una comunicación LonWorks; incluye módem interno. Soporta hasta 64 dispositivos en el puerto LonWorks. MS-NAE3524-2 Soporta una comunicación LonWorks; asistencia de acceso básico; incluye un puerto serie RS-223-C para módem externo opcional. Soporta hasta 64 dispositivos en los compartimentos LonWorks. MS-NAE3525-2 Soporta una comunicación LonWorks; asistencia de acceso básico; incluye módem interno. Soporta hasta 64 dispositivos en los compartimentos LonWorks. Nota: Para piezas de repuesto, añada -702 después del código. NAE45 Códigos de pedido Descripción MS-NAE45xx-xxx (Características básicas de cada NAE45) Motores de Automatización de Red NAE45: requieren una tensión de alimentación de 24 VCA. Todos los modelos incluyen un puerto serie RS-232-C, un puerto serie USB, un puerto Ethernet y una batería de protección de datos MS-BAT1020-0. MS-NAE4510-2 Soporta una comunicación N2 o BACnet MS/TP (RS-485); incluye un puerto serie RS-232-C adicional para módem externo opcional; soporta hasta 100 dispositivos en el compartimento N2 o BACnet MS/TP. MS-NAE4510-2U Soporta una comunicación N2 o BACnet MS/TP (RS-485); incluye un puerto serie RS-232-C adicional para módem externo opcional; soporta hasta 100 dispositivos en el compartimento N2 o BACnet MS/TP. Nota: este modelo está homologado por UL, archivo S4977, UUKL 864 - Equipo para el control de humos IX Edición. MS-NAE4511-2 Soporta una comunicación N2 o BACnet MS/TP (RS-485); incluye módem interno; soporta hasta 100 dispositivos en el compartimento N2 o BACnet MS/TP. MS-NAE4520-2 Soporta una comunicación LonWorks, incluye un puerto serie RS-232-C adicional para módem externo opcional; soporta hasta 127 dispositivos en el puerto LonWorks. MS-NAE4520-2U Soporta una comunicación LonWorks, incluye un puerto serie RS-232-C adicional para módem externo opcional; soporta hasta 127 dispositivos en el puerto LonWorks. Nota: este modelo está homologado por UL, archivo S4977, UUKL 864 - Equipo para el control de humos IX Edición. MS-NAE4521-2 Soporta una comunicación LonWorks, incluye un módem interno; soporta hasta 127 dispositivos en el puerto LonWorks. Nota: Para piezas de repuesto, añada -702 después del código. Supervisión y automatización
- 116. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 116 sistemas de automatización de edificios NAE55 Códigos de pedido Descripción MS-NAE55xx-x (Características básicas de los NAE55) Motores de Automatización de Red NAE55: requieren una tensión de alimentación de 24 VCA. Todos los modelos incluyen dos puertos serie RS-232-C, dos puertos serie USB, dos puertos RS-485, un puerto Ethernet y una batería de protección de datos MS-BAT1010-0. Soporta hasta 100 dispositivos en cada compartimento N2 o BACnet MS/TP. MS-NAE5510-1 Soporta dos compartimentos N2 o BACnet MS/TP (RS-485) (o una comunicación N2 y una comunicación BACnet MS/TP). MS-NAE5510-1U Soporta dos compartimentos N2 o BACnet MS/TP (RS-485) (o una comunicación N2 y una comunicación BACnet MS/TP). Nota: este modelo está homologado por UL, archivo S4977, UUKL 864 - Equipo para el control de humos IX Edición. MS-NAE5511-1 Soporta dos compartimentos N2 o BACnet MS/TP (RS-485) (o una comunicación N2 y una comunicación BACnet MS/TP); incluye módem interno. MS-NAE5512-1 Soporta dos compartimentos N2 o BACnet MS/TP (RS-485) (o una comunicación N2 y una comunicación BACnet MS/TP). Nota: Los modelos MS-NAE5512-1 soportan tunelación N2 en compartimentos N2 (sólo). MS-NAE5513-1 Soporta dos compartimentos N2 o BACnet MS/TP (RS-485) (o una comunicación N2 y una comunicación BACnet MS/TP); incluye módem interno. Nota: Los modelos MS-NAE5513-1 soportan tunelación N2 en compartimentos N2 (sólo). MS-NAE5520-1 Soporta una comunicación LonWorks y dos compartimentos N2 o dos compartimentos BACnet MS/TP (RS-485) (o una comunicación N2 y una comunicación BACnet MS/TP). Soporta hasta 255 dispositivos en el compartimento LonWorks. MS-NAE5520-1U Soporta una comunicación LonWorks y dos compartimentos N2 o dos compartimentos BACnet MS/TP (RS-485) (o una comunicación N2 y una comunicación BACnet MS/TP). Soporta hasta 255 dispositivos en el compartimento LonWorks. Nota: este modelo está homologado por UL, archivo S4977, UUKL 864 - Equipo para el control de humos IX Edición. MS-NAE5521-1 Soporta una comunicación LonWorks y dos compartimentos N2 o dos compartimentos BACnet MS/TP (RS-485) (o una comunicación N2 y in compartimento BACnet MS/TP); incluye módem interno. Soporta hasta 255 dispositivos en el compartimento LonWorks. Nota: para las versiones europeas del NAE55, añada una E después del código. Para piezas de repuesto, añada -701 después del código. NAE Motor de Automatización de Red NAE85 Códigos de pedido Descripción MS-NIE8500-0 * Modelo NxE85 con chasis en U para montaje en servidor enracable. Nota: los modelos NAE85 se envían como modelos MS-NIE8500-0. Utilice la función ChangeModel (cambiar modelo) en el software NxE85 Metasys para cambiar un NIE85 por un NAE85. MS-NxE85SW-0 Software NxE85 para 10.000 objetos (software sólo para nuevos proyectos). Nota: * los modelos NxE85 estándar soportan 10.000 objetos; actualización disponible para soportar 15.000 objetos más. Accesorios Códigos de pedido Descripción MS-BAT1010-0 Batería de protección de datos de repuesto para NAE55 y NIE55. Batería de células de gel recargable. 12 V, 1,2 Ah, con una vida típica de 3 a 5 años a 21 ºC (70 ºF) MS-BAT1020-0 Batería de protección de datos de repuesto para NAE35, NAE45 y NCE25. Batería NiMH recargable: 3,6 V, 500 Ah, con una vida típica de 10 años a 21 ºC (70 ºF) MS-15KUPG-0 Actualización de 15.000 objetos para NxE85 MS-MULTENGSW-6 Contiene la utilidad ToggleTunnel (alternar túnel) para convertir un modelo NAE55/NIE55 en un modelo NAE55 con las características de tunelación N2 activadas. No utilizar con MS-NAE5510-OU o MS-NIE5510-OU. MS-RAP-0 Ready Access Portal Server brinda una interfaz de usuario que es una extensión natural y complementaria de la interfaz de usuario del Metasys Site Management Portal. Nota: esta opción no es necesaria para sitios que cuentan con ADS/ADX como Director del Sitio dado que Ready Access Portal Server viene ya con la solución ADS/ADX. MS-EXPORT-0 La utilidad Export (exportar) extrae la tendencia histórica, alarmas y datos de auditorías del sistema y presenta los datos históricos en una variedad de formatos. Nota: esta opción no es necesaria para sitios que cuentan con ADS/ADX como Director del Sitio dado que la utilidad Export viene con la solución ADS/ADX. AS-XFR100-1 Transformador de energía (Clase 2, 24 VCA, 92 VA máxima salida) con carcasa AS-XFR010-1 Transformador de energía (Clase 2, 24 VCA, 92 VA máxima salida) sin carcasa SC450RM1U (OEM pieza nº.) Sistema de alimentación ininterrumpida (SAI) recomendado para el modelo NxE85: American Power Conversion (APC® ) Smart-UPS SC 450VA, 80 W 120 VCA entrada/salida con conexiones de salida NEMA 5-15R
- 117. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 117 MSEA - Sistema Metasys® con Arquitectura Expandida NCE Motor de Control de Red Los controladores de la serie de Motores de Control de Red Metasys® combinan las capacidades de supervisión de redes y la conectividad de red IP de un Motor de Automatización de Red (NAE) con las capacidades de conectividad de puntos I/O y de control digital directo de un Controlador de Equipos de Campo (FEC). Los controladores NCE proporcionan una solución económica, diseñada para la integración en redes Metasys de plantas centrales y grandes unidades de controladores de aire integrales. Todos los modelos NCE ofrecen conectividad de red IP Ethernet, interfaz de usuario Site Management Portal de Metasys y las capacidades de supervisión de redes de los Motores de Automatización de Red de las series NAE35/NAE45. Todos los modelos NCE ofrecen conectividad y control de supervisión de una comunicación para el bus de campo específico con hasta 32 controladores de campo. Según el modelo, un controlador NCE25 soporta una comunicación BACnet Master-Slave/Token-Passing (MS/ TP) o una comunicación de red LonWorks® . Todos los modelos cuentan con 33 puntos I/O integrales y un Bus SA, que permiten aumentar la capacidad del punto de campo I/O del NCE e integrar los sensores de red de la serie NS y las Unidades de Frecuencia Variable (VFDs) en la aplicación NCE. Algunos modelos de NCE cuentan con una pantalla integral del controlador de campo con teclado para navegación. Además, algunos modelos de NCE disponen de un módem interno que soporta capacidades de acceso telefónico estándar. Características zz Utiliza estándares de las IT comúnmente aceptados a nivel de automatización y empresarial zz Interfaz de usuario basada en el navegador Web zz Supervisión de una comunicación Bus N2, LonWorks Network o controlador de campo BACnet MS/TP Bus. zz Opciones de conexión múltiple para acceso a datos zz Controlador de Campo Integral con 33 puntos I/O zz Capacidad de puntos I/O ampliable, conectividad por sensor NS y control VFD en Controlador de Campo Bus SA. Motor de Control de Red NCE25 Supervisión y automatización
- 118. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 118 sistemas de automatización de edificios NCE Motor de Control de Red Códigos de pedido Descripción MS-NCE25xx-x (Características básicas de los NCE25) Todos los modelos NCE25 necesitan una tensión de alimentación de 24 VCA e incluyen un puerto serie RS-232-C, un puerto Bus SA RS-485 aislado ópticamente, un puerto serie USB, un puerto Ethernet y una batería de protección de datos MS-BAT1020-0. Todos los modelos NCE25 disponen de 33 puntos I/O integrales y soportan hasta 128 puntos I/O adicionales en el Bus SA. MS-NCE2510-0 Soporta una comunicación Bus N2 con hasta 32 dispositivos N2. MS-NCE2511-0 Soporta una comunicación Bus N2 con hasta 32 dispositivos N2. Incluye módem interno. MS-NCE2516-0 Soporta una comunicación Bus N2 con hasta 32 dispositivos N2. Incluye pantalla integral. MS-NCE2517-0 Soporta una comunicación Bus N2 con hasta 32 dispositivos N2. Incluye pantalla integral y módem interno. MS-NCE2520-0 Soporta una comunicación de red LonWorks con hasta 32 dispositivos LonWorks . MS-NCE2521-0 Soporta una comunicación de red LonWorks con hasta 32 dispositivos LonWorks . Incluye módem interno. MS-NCE2526-0 Soporta una comunicación de red LonWorks con hasta 32 dispositivos LonWorks . Incluye pantalla integral. MS-NCE2527-0 Soporta una comunicación de red LonWorks con hasta 32 dispositivos LonWorks . Incluye pantalla integral y módem interno. MS-NCE2560-0 Soporta una comunicación Bus FC con hasta 32 dispositivos MS/TP. MS-NCE2561-0 Soporta una comunicación Bus FC con hasta 32 dispositivos MS/TP. Incluye módem interno. MS-NCE2566-0 Soporta una comunicación Bus FC con hasta 32 dispositivos MS/TP. Incluye pantalla integral. MS-NCE2567-0 Soporta una comunicación Bus FC con hasta 32 dispositivos MS/TP. Incluye pantalla integral y módem interno. Nota: Para piezas de repuesto, añada -700 después del código. Accesorios Códigos de pedido Descripción MS-BAT1020-0 Batería de protección de datos de repuesto para NAE35, NAE45 y NCE25. Batería NiMH recargable: 3,6 V, 500 Ah, con una vida típica de 10 años a 21 ºC (70 ºF) MS-BTCVT-1 Conversor inalámbrico de puesta en servicio, con tecnología Bluetooth® para la configuración y puesta en servicio del controlador de campo NCE y de los dispositivos en el Bus SA del NCE. MS-DIS1710-0 La pantalla del controlador local se conecta al NCE en el Bus SA y ofrece pantalla de menú y teclado de navegación para la monitorización del estado y el control de los parámetros del controlador de campo integral del NCE. Nota: Una pantalla DIS1710 no funciona en los modelos NCE que dispongan de pantalla integral de controlador. AS-XFR100-1 Transformador de energía (Clase 2, 24 VCA, 92 VA máxima salida) con carcasa AS-XFR010-1 Transformador de energía (Clase 2, 24 VCA, 92 VA máxima salida) sin carcasa MS-RAP-0 Ready Access Portal Server, que brinda una interfaz de usuario que es una extensión natural y complementaria de la interfaz de usuario del Metasys Site Management Portal. Nota: esta opción no es necesaria para sitios que cuentan con ADS/ADX como Director del Sitio dado que la utilidad Export viene con la solución ADS/ADX. MS-EXPORT-0 La utilidad Export (exportar) extrae la tendencia histórica, alarmas y datos de auditorías del sistema y presenta los datos históricos en una variedad de formatos. Nota: esta opción no es necesaria para sitios que cuentan con ADS/ADX como Director del Sitio dado que la utilidad Export viene con la solución ADS/ADX.
- 119. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 119 FEC Controladores de Equipos de Campo Los Controladores de Equipos de Campo (FEC) Metasys® forman una familia completa de controladores de campo y accesorios BACnet®, diseñados con tal flexibilidad que pueden adaptarse a una amplia gama de aplicaciones de control HVAC. Construidos sobre el estándar ASHRAE para el control y comunicación de sistemas de automatización de edificios, estos controladores se adaptan perfectamente al compromiso de Johnson Controls con los estándares de comunicación abierta y soportan una mayor variedad de opciones de control para usted. La familia FEC incluye el FEC1600 de 10 puntos y el FEC2600 de 17 puntos, así como controladores específicos para aplicaciones VAV y ampliabilidad de I/O, todo ello perfectamente integrado con el sistema Metasys® para la gestión de edificios. Los controladores FEC están disponibles con pantalla LCD opcional. Características zz Compatible con comunicaciones punto a punto zz Continuo control adaptativo de ajuste que proporciona un control más eficiente y reduce el nivel de intervención manual zz Diagnóstico avanzado para detección, solución y prevención de errores zz Empaquetado y terminaciones estándar para simplificar su instalación zz Los Controladores de Equipos de Campo han sido probados por los BACnet Testing Labs (BTL) y cuentan con la certificación de controladores específicos para aplicaciones BACnet MSEA - Sistema Metasys® con Arquitectura Expandida Tipo de conteo de puntos por modelo Tipos de puntos Señales aceptadas FEC16 FEC26 Entrada Universal (UI) Entrada analógica, modo Voltaje, 0-10 VCC Entrada analógica, modo Corriente, 4-20 mA1 Entrada analógica, modo Resistente, 0-2k ohmios, RTD (1k NI [Johnson Controls], 1k PT A99 SI). NTC (10k Tipo L, 2,252 k Tipo 2) Entrada binaria, modo Contacto seco mantenido 2 6 Entrada Binaria (BI) Modo Contacto seco mantenido Modo Contador/acumulador de pulsos (alta velocidad), 100 Hz 1 2 Salida Analógica (AO) Salida analógica, modo Voltaje, 0-10 VCC Salida analógica, modo Corriente, 4-20 mA 0 2 Salida Binaria (BO) Triac 24 VCA 3 3 Salida Configurable (CO) Salida analógica, modo Voltaje, 0-10 VCC Modo Salida binaria, Triac 24 VCA 4 4 Nota: El hardware fija la entrada analógica, modo Corriente para el FEC26, y el software, para el FEC16. Supervisión y automatización
- 120. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 120 sistemas de automatización de edificios FEC Controladores de Equipos de Campo Códigos de pedido Descripción MS-FEC1611-0 Controlador de Equipos de Campo de 10 puntos con 2 UI, 1 BI, 3 BO y 4 CO; 24 VCA; Bus SA MS-FEC1621-0 Controlador de Equipos de Campo de 10 puntos con 2 UI, 1 BI, 3 BO y 4 CO; 24 VCA; Bus SA; pantalla integral MS-FEC2611-0 Controlador de Equipos de Campo de 17 puntos con 6 UI, 2 BI, 3 BO, 2 AO y 4 CO; 24 VCA; Bus SA MS-FEC2621-0 Carcasa de Controlador de Equipos de Campo con 6 UI, 2 BI, 3 BO, 2 AO y 4 CO; 24 VCA; Bus SA; pantalla integral Accesorios Códigos de pedido Descripción Y64T15-0 Transformador, Primario 120/208/240 VCA a Secundario 24 VCA, 92, VA, soporte de pie, 30 pulgadas Primario y 30 pulgadas Secundario, Clase 2 Y65T31-0 Transformador, Primario, 120/208/240 VCA a Secundario 24 VCA, 40 VA, soporte de pie (Y65AR+), 8 pulgadas Primario y terminales de tornillo secundarios, Clase 2 AP-TBK4SA-0 Terminal MS/TP Bus SA de repuesto, conector de 4 posiciones, marrón, solo para fabricantes AP-TBK4FC-0 Terminal MS/TP Bus SA de repuesto, conector de 4 posiciones, azul, solo para fabricantes AP-TBK3PW-0 Terminal de energía de repuesto, conector de 3 posiciones, gris, solo para fabricantes MS-DIS1710-0 Pantalla de controlador local para modelos FEC1611 y FEC2611 MS-BTCVT-1 Conversor inalámbrico de puesta en servicio con tecnología Bluetooth® MS-BTCVTCBL-700 Conjunto de cables de repuesto para MS-BTCVT-1 o NS-ATV7003-0; incluye un cable retráctil de 5 patas MS-ZFR1810-0 Coordinador inalámbrico de Bus de campo, potencia de transmisión de 10 mW. Funciona con los modelos NAE35xx, NAE45xx, NAE55xx y NCE25xx. MS-ZFR1811-0 Router inalámbrico de Bus de campo, potencia de transmisión de 10 mW. Funciona con sensores inalámbricos de malla para la detección de temperatura de sala de las series BACnet FECs, VMA1600s y WRZ-TTx. MS-ZFRCBL-0 Cableado para uso con router ZFR1811. Permite que el router ZFR1811 funcione con controladores FEC1621 y con los controladores FEC1611, VMA1610 o VMA1620 junto con sensores de la serie NS. Conversor inalámbrico de puesta en servicio o pantalla de controlador local DIS1710.
- 121. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 121 sistemas de automatización de edificios Supervisión y automatización Especificaciones técnicas Tensión de alimentación 24 VCA (nominal, 20 VCA mínima/30 VCA máxima), 50/60 Hz, Voltaje de Seguridad Extra Bajo (SELV) (Europa) Consumo de energía 14 VA máximo para FEC1611 y FEC2611 (sin pantalla integral) 20 VA máximo para FEC1621 y FEC2621 (con pantalla integral) Nota: Los índices de VA no incluyen la energía suministrada a los dispositivos periféricos conectados a las Salidas Binarias (BOs) o Salidas Configurables (COs), que pueden llegar a consumir hasta 12 VA por cada BO o CO; para un consumo total posible de 84 VA adicionales (máximo). Condiciones ambientales Temperatura de funcionamiento: 0 a 50 ºC; 10 a 90% HR sin condensación Temperatura de almacenamiento: -40 a 80 ºC; 5 a 95% HR sin condensación Direccionamiento de los controladores Conjunto de interruptores DIP; direcciones válidas para dispositivos de controladores de campo 4-127 (las direcciones de dispositivo 0–3 y 128-255 están reservadas y no se consideran direcciones de controladores de campo válidas.) Bus de comunicaciones BACnet® MS/TP, RS-485: Bus FC de 3 cables entre el controlador de supervisión y los controladores de campo Bus SA de 4 cables entre el controlador de campo, sensores de red y otros dispositivos del sensor/actuador, incluye una tensión de alimentación del cable a la fuente de 15 VCC (desde el controlador de campo) hasta los dispositivos del bus*. Procesador Microcontrolador H8SX/166xR Renesas® Memoria Memoria Flash de 1 MB y memoria RAM de 512 K Capacidades de entrada y salida Modelos FEC16: 2 entradas universales: definidas como 0-10 VCC, 4-20 mA, 0-600k ohmios o contacto seco binario 1 entrada binaria: definida como modo Contacto seco mantenido o contador/acumulador de pulsos 3 salidas binarias: definidas como Triacs de 24 VCA (energía interna seleccionable o fuente externa) 4 salidas configurables: definidas como Triacs BO 24 VCA o 0-10 VCC Modelos FEC26: 6 entradas universales: definidas como 0-10 VCC, 4-20 mA, 0-600k ohmios o contacto seco binario 2 entradas binarias: definida como modo Contacto seco mantenido o contador/acumulador de pulsos 3 salidas binarias: definidas como Triacs de 24 VCA (energía interna seleccionable o fuente externa) 4 salidas configurables: definidas como Triacs BO 24 VCA o 0-10 VCC 2 salidas analógicas: definidas como 0-10 VCC o 4-20 mA Resolución y precisión de las entradas analógicas/ salidas analógicas Entrada Analógica: resolución de 16 bits Salida Analógica: resolución de 16 bits y ±200 mV en aplicaciones 0–10 VCC Terminaciones Entrada/Salida: bloques fijos de terminales de tornillo Bus FC, Bus SA y tensión de alimentación: bloques de terminales de tornillo conectables con 3 y 4 cables Bus FC y Bus SA: clav ja modular de 6 pins RJ-12 Instalación Horizontal en un solo carril DIN de 35 mm (preferido) o atornillado sobre superficie plana con tres abrazaderas de montaje sobre el controlador Carcasa Material de la carcasa: ABS y policarbonato UL94 5VB; incombustible, Clase de protección plenum-rated: IP20 (IEC529) Dimensiones (A x A x P) Modelos FEC16: 150 x 164 x 53 mm, incluidos terminales y abrazaderas de montaje Modelos FEC26: 150 x 190 x 53 mm, incluidos terminales y abrazaderas de montaje Nota: se requieren 50 mm adicionales de espacio de montaje en las partes superior, inferior y frontal de los modelos FEC16 y FEC26 para facilitar la retirada de la carcasa, la ventilación y las terminaciones de los cables. Peso Modelos FEC16: 0,4 kg Modelos FEC26: 0,5 kg Homologaciones Europa: Marca CE, Directiva EMC 2004/108/EC,de acuerdo con el estándar genérico de emisiones EN 61000-6-3 (2007) para la industria residencial y ligera y el estándar genérico de inmunidad EN 61000-6-2 (2005) para entornos industriales pesados. Nota: para los modelos FEC26, la inmunidad a radiofrecuencia conducida dentro del estándar EN 61000-6-2 cumple con el rendimiento de criterio B. BACnet International: BACnet Testing Laboratories (BTL) 135-2004 Listed BACnet Application Specific Controller (B-ASC) FEC Controladores de Equipos de Campo Supervisión y automatización
- 122. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 122 IOM Familia de Módulos de Entrada/Salida Una amplia variedad de módulos de entrada/salida son compatibles con Metasys®. Los IOMs pueden servir en una o dos capacidades, según dónde se instalen en el sistema Metasys®. Si se instalan en un Bus SA de un Controlador de Equipos de Campo (FEC), los IOMs amplían el conteo de puntos de dichos controladores. Si se instalan en el Bus FC como puntos multiplexores, los IOMs permiten al Motor de Automatización de Red (NAE) o al Motor de Control de Red (NCE) supervisar y controlar los puntos de supervisión directamente. Una amplia variedad de modelos de FEC combinados con modelos de IOM se pueden aplicar a una amplia variedad de aplicaciones para edificios: desde control de bombas de calor y unidades de fan coil, a la gestión avanzada de plantas centrales. Características zz Amplía los controladores para aplicaciones más grandes zz Configuraciones flexibles: 4, 6, 12 y 17 puntos de ampliabilidad zz Integra a nivel de campo y supervisión MSEA - Sistema Metasys® con Arquitectura Expandida Tipo de conteo de puntos por modelo Tipos de puntos Señales aceptadas IOM17 IOM27 IOM37 IOM47 Entrada Universal (UI) Entrada analógica, modo Voltaje, 0-10 VCC Entrada analógica, modo Corriente, 4-20 mA Entrada analógica, modo Resistente, 0-2k ohmios, RTD (1k NI [Johnson Controls], 1k PT A99 SI). NTC (10k Tipo L, 2,252k Tipo 2) Entrada binaria, modo Contacto seco mantenido 0 2 4 6 Entrada Binaria (BI) Modo Contacto seco mantenido Modo Contador de pulsos (alta velocidad), 100 Hz 4 0 0 2 Salida Analógica (AO) Salida analógica, modo Voltaje, 0-10 VCC Salida analógica, modo Corriente, 4-20 mA 0 0 0 2 Salida Binaria (BO) Triac 24 VCA 0 0 0 3 Salida Universal (UO) Salida analógica, modo Voltaje, 0-10 VCC Modo Salida binaria, 24 v CA/CC FET Salida analógica, modo Corriente, 4-20 mA 0 2 4 0 Salida Configurable (CO) Salida analógica, modo Voltaje, 0-10 VCC Modo Salida binaria, Triac 24 VCA 0 0 0 4 Salida de Relé 120/240 VCA 0 2 4 0 Supervisión y automatización
- 123. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 123 sistemas de automatización de edificios Supervisión y automatización IOM Familia de Módulos de Entrada/Salida Códigos de pedido Descripción MS-IOM1711-0 Módulo de entrada, 4 entradas binarias MS-IOM2711-0 Módulo de entrada/salida, 2 entradas universales, 2 salidas de relé, 2 salidas universales MS-IOM3711-0 Módulo de entrada/salida, 4 entradas universales, 4 salidas de relé, 4 salidas universales MS-IOM4711-0 Módulo de entrada/salida, 6 entradas universales, 2 entradas binarias, 3 salidas binarias, 4 salidas configurables, 2 salidas analógicas Accesorios Códigos de pedido Descripción Y64T15-0 Transformador, Primario 120/208/240 VCA a Secundario 24 VCA, 92, VA, soporte de pie, 30 pulgadas Primario y 30 pulgadas Secundario, Clase 2 Y65T31-0 Transformador, Primario, 120/208/240 VCA a Secundario 24 VCA, 40 VA, soporte de pie (Y65AR+), 8 pulgadas Primario y terminales de tornillo secundarios, Clase 2 AP-TBK4SA-0 Terminal MS/TP Bus SA de repuesto, conector de 4 posiciones, marrón, solo para fabricantes AP-TBK4FC-0 Terminal MS/TP Bus SA de repuesto, conector de 4 posiciones, azul, solo para fabricantes AP-TBK3PW-0 Terminal de energía de repuesto, conector de 3 posiciones, gris, solo para fabricantes MS-DIS1710-0 Pantalla de controlador local para modelos FEC1611 y FEC2611 MS-BTCVT-1 Conversor inalámbrico de puesta en servicio con tecnología Bluetooth® MS-BTCVTCBL-700 Conjunto de cables de repuesto para MS-BTCVT-1 o NS-ATV7003-0; incluye un cable retráctil de 5 patas Especificaciones técnicas Tensión de alimentación 24 VCA (nominal, 20 VCA mínimo/30 VCA máximo), Voltaje de Seguridad Extra Bajo (SELV) (Europa) Consumo de energía 14 VA máximo Nota: Los índices de VA no incluyen la energía suministrada a los dispositivos periféricos conectados a las salidas binarias (BOs) o salidas configurables (COs), que pueden llegar a consumir hasta 12 VA por cada BO o CO; para un consumo total posible de 84 VA adicionales (máximo). Condiciones ambientales Temperatura de funcionamiento: 0 a 50 ºC; 10 a 90% HR sin condensación Temperatura de almacenamiento: -40 a 80 ºC; 5 a 95% HR sin condensación Direccionamiento de los controladores Conjunto de interruptores DIP; direcciones válidas para dispositivos de controladores de campo 4-127 (las direcciones de dispositivo 0–3 y 128-255 están reservadas y no se consideran direcciones de IOM válidas.) Bus de comunicaciones BACnet® MS/TP, RS-485: Bus FC de 3 cables entre el controlador de supervisión y los controladores de campo Bus SA de 4 cables entre el controlador de campo, sensores de red y otros dispositivos del sensor/actuador, incluye una tensión de alimentación del cable a la fuente de 15 VCC (desde el controlador de campo) hasta los dispositivos del bus*- Procesador Microcontrolador H8SX/166xR Renesas® de 32 bits Memoria Memoria Flash de 1 MB y memoria RAM de 512 K Modelos IOM17, IOM27 y IOM37: Memoria Flash de 640 KB y memoria RAM de 128 KB Modelos IOM47: 1 memoria Flash de 1 MB y memoria RAM de 512 KB: ....continúa... Supervisión y automatización
- 124. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 124 sistemas de automatización de edificios IOM Familia de Módulos de Entrada/Salida Especificaciones técnicas Capacidades de entrada y salida Entrada Analógica: resolución de 16 bits Salida Analógica: resolución de 16 bits y ±200 mV en aplicaciones 0–10 VCC IOM1711: 4 - Entradas binarias: definidas como modo Contacto seco mantenido o contador/acumulador de pulsos IOM2711: 2 - Entradas binarias: definidas como 0-10 VCC, 4-20 mA, 0-600k ohmios o contacto seco binario 2 - Salidas universales: definidas como modo Contacto seco mantenido o contador/acumulador de pulsos 2 - Salidas de relé (un polo, doble polo) Clasificados como: Voltaje máximo: 240 VCA 1/3 hp 125 VCA, 1/2 hp 250 VCA Relé auxiliar de 400 VA a 240 VCA Relé auxiliar de 200 VA a 120 VCA 3 A no inductivo 24–240 VCA IOM3711: 4 - Entradas binarias: definidas como 0-10 VCC, 4-20 mA, 0-600k ohmios o contacto seco binario 4 - Salidas universales: definidas como modo Contacto seco mantenido o contador/acumulador de pulsos 4 - Salidas de relé (un polo, doble polo) Clasificados como: Voltaje máximo 240 VCA 1/3 hp 125 VCA, 1/2 hp 250 VCA Relé auxiliar de 400 VA a 240 VCA Relé auxiliar de 200 VA a 120 VCA 3 A no inductivo 24–240 VCA IOM4711: 6 - Entradas binarias: definidas como 0-VCC, 4-20 mA, 0-600k ohmios o contacto binario seco 2 - Entradas binarias: definidas como modo Contacto seco mantenido o contador/acumulador de pulsos 3 - Salidas binarias: definidas como Triacs de 24 VCA (energía interna seleccionable o fuente externa) 4 - Salidas configurables: definidas como Triacs BO 24 VCA o 0-10 VCC 2 - Salidas analógicas: definidas como 0-10 VCC o 4-20 mA Resolución y precisión de las entradas analógicas/ salidas analógicas Entrada Analógica: resolución de 16 bits Salida Analógica: resolución de 16 bits y ±200 mV en aplicaciones 0–10 VCC Terminaciones Entrada/Salida: bloques fijos de terminales de tornillo Bus SA/FC y tensión de alimentación: bloques de terminales de tornillo conectables con 4 y 3 cables Puerto Bus SA/FC: clavijas modulares de 6 pines RJ-12 Instalación Horizontal en un solo carril DIN de 35 mm (preferido) o atornillado sobre superficie plana con tres abrazaderas de montaje sobre el controlador Carcasa Material de la carcasa: ABS y policarbonato UL94 5VB; incombustible, Clase de protección plenum-rated: IP20 (IEC529) Dimensiones (A x A x P) Modelos IOM17 eIOM27: 150 x 120 x 53 mm, incluidos terminales y abrazaderas de montaje Modelos IOM37 e IOM47: 150 x 190 x 53 mm, incluidos terminales y abrazaderas de montaje Nota: para todos los modelos, se requieren 50 mm adicionales de espacio de montaje en las partes superior, inferior y frontal del controlador para facilitar la retirada de la carcasa, la ventilación y las terminaciones de los cables. Peso 0,5 kg Homologaciones Europa: Marca CE, Directiva EMC 2004/108/EC,de acuerdo con el estándar genérico de emisiones EN 61000-6-3 (2007) para la industria residencial y ligera y el estándar genérico de inmunidad EN 61000-6-2 (2005) para entornos industriales pesados Nota: Para los modelos IOM17/IOM27/IOM37, Directiva 73/23/EEC de bajo voltaje de acuerdo con la norma EN 60730- 1:2000/A2:2008 para dispositivos de control eléctrico automáticos para uso doméstico y análogo. Nota: Para modelos IOM47, la inmunidad a radiofrecuencia conducida dentro del estándar EN 61000-6-2 cumple con el rendimiento de criterio B. BACnet International: BACnet Testing Laboratories (BTL) 135-2004 Listed BACnet Application Specific Controller (B-ASC)
- 125. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 125 Los 16 controladores Conjunto modular de VAV son controladores digitales programables que se comunican a través del protocolo BACnet® Master-Slave/ Token-Passing (MS/TP). Tanto los controladores VMA1610, como los VMA1620 disponen de un actuador y sensor de presión en una unidad precableada. Los controladores VMA16 se conectan fácilmente a los sensores de red de la serie NS para la detección de temperatura de la zona y del aire de descarga. Los controladores VM16 pueden configurarse para aplicaciones VAV de uno y dos conductos. Los controladores VMA1610 y VMA1620 necesitan un sensor adicional de actuador de compuerta y de Transductor de Presión Diferencial (DPT) para aplicaciones de doble conducto o de entrada/salida. Características zz Comunicación por protocolo BACnet MS/TP: compatibilidad de sistema abierto zz Memoria flash escribible: permite descargar aplicaciones estándar o personalizadas desde la herramienta para la configuración de controladores (CCT) zz Actuador y sensor de presión integrados: reducen el tiempo de instalación zz Capacidades inalámbricas, a través de un sistema inalámbrico de Bus de campo de la serie ZFR1800: conectividad inalámbrica de malla entre los controladores VM16 y los sensores inalámbricos de temperatura de sala de la serie WRZ y los dispositivos NAE/NCE; facilita su ubicación inicial y su reubicación zz Actuador de respuesta rápida: permite que la compuerta pase de posición totalmente abierta a totalmente cerrada (90º) en 60 segundos para reducir así el tiempo de puesta en servicio zz Capacidad de puntos ampliable añadiendo módulos de entrada/salida (IOMs) al Bus SA, proporcionando así mayor flexibilidad para las aplicaciones zz Control adaptativo proporcional patentado (P-adaptive) y tecnología de control adaptativo de reconocimiento de patrones (PRAC): proporcionan ajuste continuo de lazo VMA1600 Controlador de Volumen de Aire Variable MSEA - Sistema Metasys® con Arquitectura Expandida Tipo de conteo de puntos por modelo Tipos de puntos Señales aceptadas VMA1610 VMA1620 Entrada Universal (UI) Entrada analógica, modo Voltaje, 0-10 VCC Entrada analógica, modo Resistente, 0-2k ohmios, RTD (1k NI [Johnson Controls], 1k PT A99B SI). NTC (10k Tipo L, 2,252,252k Tipo 2) Entrada binaria, modo Contacto seco mantenido 1 1 Salida Binaria (BO) Triac 24 VCA 0 3 Salida Configurable (CO) Salida analógica, modo Voltaje, 0-10 VCC Modo Salida binaria, Triac 24 VCA 0 2 Actuador Integrado Interno 1 1 Sensor de Flujo Integrado Interno 1 1 Entrada de Sensor de Zona En Bus SA hasta 4 sensores de zona en red de la serie NS hasta 9 sensores inalámbricos de zona Entrada de Sensor de Aire de Descarga En Bus SA hasta 5 sensores de aire de descarga
- 126. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 126 sistemas de automatización de edificios VMA1600 Controlador de Volumen de Aire Variable Códigos de pedido Descripción MS-VMA1610-0 Controlador/actuador/sensor de presión VAV integrado (sólo refrigeración), Bus FC y Bus SA MS-VMA1620-0 Controlador/actuador/sensor de presión VAV integrado (con control de ventilador y recalentamiento), Bus FC y Bus SA Accesorios Códigos de pedido Descripción Y64T15-0 Transformador, Primario 120/208/240 VCA a Secundario 24 VCA, 92, VA, soporte de pie, 750 mm Primario y 750 mm Secundario, Clase 2 Y65A13-0 Transformador, Primario 120 VCA a Secundario 24 VCA, 40, VA, soporte de pie, 200 mm Primario y 750 mm Secundario, Clase 2 Y65T42-0 Transformador, Primario 120/208/240 VCA a Secundario 24 VCA, 40 VA, matriz de montaje (Y65SP+), 200 mm Primario y terminales de tornillo secundarios, Clase 2 Y65T31-0 Transformador, Primario 120/208/240 VCA a Secundario 24 VCA, 40 VA, soporte de pie (Y65AR+), 200 mm Primario y terminales de tornillo secundarios, Clase 2 AP-TBK1002-0 Terminales de tornillo de 2 posiciones que se conectan a los terminales de horquilla de los puntos de salida VMA AP-TBK1003-0 Terminales de tornillo de 3 posiciones que se conectan a los terminales de horquilla de los puntos de salida VMA AP-TBK4SA-0 Terminal MS/TP Bus SA de repuesto, conector de 4 posiciones, marrón, solo para fabricantes AP-TBK4FC-0 Terminal MS/TP Bus SA de repuesto, conector de 4 posiciones, azul, solo para fabricantes AP-TBK3PW-0 Terminal de energía de repuesto, conector de 3 posiciones, gris, solo para fabricantes MS-BTCVT-1 Conversor inalámbrico de puesta en servicio con tecnología Bluetooth® MS-BTCVTCBL- 700 Conjunto de cables de repuesto para MS-BTCVT-1 o NS-ATV7003-0; incluye un cable retráctil de 1,5 m. MS-ZFR1810-0 Coordinador inalámbrico de Bus de campo, potencia de transmisión de 10 mW. Funciona con los modelos NAE35xx, NAE45xx, NAE55xx y NCE25xx. MS-ZFR1811-0 Router inalámbrico de Bus de campo, potencia de transmisión de 10 mW. Funciona con sensores inalámbricos de malla para la detección de temperatura de sala de las series BACnet FECs, VMA1600s y WRZ-TTx. MS-ZFRCBL-0 Cableado para uso con router ZFR1811. Permite que el router ZFR1811 funcione con controladores FEC1621 y con los controladores FEC1611, VMA1610 o VMA1620 junto con sensores de la serie NS. Conversor inalámbrico de puesta en servicio o pantalla de controlador local DIS1710.
- 127. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 127 sistemas de automatización de edificios Supervisión y automatización VMA1600 Controlador de Volumen de Aire Variable Especificaciones técnicas Requisitos de potencia Voltaje: 24 VCA (nominal, 20 VCA mínima/30 VCA máxima), 50/60 Hz, Voltaje de Seguridad extra Bajo (SELV) (Europa) Consumo: 10 VA típico, 14 VA máximo Nota: Los índices de VA no incluyen la energía suministrada a los dispositivos periféricos conectados a las Salidas Binarias (BOs) o Salidas Configurables (COs), que pueden llegar a consumir hasta 12 VA por cada BO o CO; para un consumo total posible de 60 VA adicionales (máximo). Condiciones ambientales Temperatura de funcionamiento: 0 a 50°C Temperatura de almacenamiento: -40 a 70°C Terminaciones Terminales de horquilla de 6,3 mm Bus FC, Bus SA Tensión de alimentación: bloques de terminales de tornillo conectables con 4 y 3 cables Puerto del sensor: clavijas modulares de 6 pines RJ-12 Direccionamiento de los controladores Conjunto de interruptores DIP; direcciones válidas para dispositivos de controladores de campo 4-127 (las direcciones de dispositivo 0–3 y 128-255 están reservadas y no se consideran direcciones de controladores de campo válidas) Bus de comunicaciones BACnet MS/TP, RS-485: Bus FC de 3 cables entre el controlador de supervisión y los controladores de campo Bus SA de 4 cables entre el controlador VMA, sensores de red y otros dispositivos del sensor/actuador incluye una tensión de alimentación del terminal a la fuente de 15 VCC desde el VMA a los dispositivos del Bus SA. * Resolución de la Entrada Analógica/ Salida Analógica Entrada Analógica: resolución de 15 bits Salida Analógica: resolución de 16 bits y ±200 mV en aplicaciones 0–10 VCC Sensor Diferencial de la Presión de Aire Transductor SETRA, presión diferencial a eléctrica, 0 a 38,1 mm WC, 0,5 a 4,5 VCC, suministro de 5 VCC, chapado en aluminio Características de rendimiento: Error combinado de repetibilidad e histéresis: ± 0,05% de abertura total máxima Errores de no linealidad (método de mejor ajuste) ± 1,0% de abertura total máxima Tiempo de respuesta (dentro del 63% de la presión a escala completa con incremento en la entrada) 15 ms Error de temperatura de 15,6 a 48,9 ºC Nulo: ± 0,06% de abertura total por ºF máximos Abertura: ± 1,5% de abertura total máxima Estabilidad, Nula: ± 0,5% del máximo a escala completa, 1 año mínimo Estabilidad, abertura: ± 2,0% del máximo a escala completa, 1 año mínimo Rango del Actuador 4 N•m de longitud mínima del eje = 44 mm Dimensiones (A x A x P) 182 x 182 x 64 mm Centro del eje de salida al centro de la ranura antirotación: 160 mm Peso 0,86 kg Homologaciones Marca CE, Directiva EMC 2004/108/EC,de acuerdo con el estándar genérico de emisiones EN 61000-6-3 (2007) para la industria residencial y ligera y el estándar genérico de inmunidad EN 61000-6-2 (2005) para entornos industriales pesados, Directiva 73/23/EEC de bajo voltaje de acuerdo con la norma EN 60730-1:2000/A2:2008 para dispositivos de control eléctrico automáticos para uso doméstico y análogo. BACnet International: BACnet Testing Laboratories (BTL) 135-2004 Listed BACnet Application Specific Controller (B-ASC) Supervisión y automatización
- 128. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 128 CCT Herramienta para la Configuración de Controladores La Herramienta para la Configuración de Controladores (CCT) se utiliza para la configuración, simulación y puesta en servicio de Controladores de Equipos de Campo (FECs), Motores de Control de Red (NCEs), Módulos de Entrada/Salida (IOMs) y los 16 Conjuntos modulares de VAV de un Bus MS/TP o red inalámbrica de malla que cumpla con en estándar ZigBee™. La CCT cuenta con tres modos de funcionamiento que proporcionan la funcionalidad clave para su sistema: Configuración, Simulación y Puesta en servicio. El modo Configuración permite seleccionar un número infinito de opciones de control mecánicas y lógicas a través de los árboles de selección del sistema para sistemas mecánicos de tratamiento de aire, unidades terminales, plantas centrales y cajas VAV. Cuando es necesario, puede personalizar la lógica estándar que proporciona el proceso de selección del sistema para satisfacer sus necesidades especializadas de lógica de control. El modo Simulación permite revisar la lógica de la aplicación como si estuviera poniendo en funcionamiento el sistema. Se pueden llevar a cabo ajustes en las consignas, las entradas o los sensores durante la sesión de simulación a fin de validar la lógica antes de configurar un controlador específico. El modo Puesta en servicio gestiona la descarga de archivos a los Controladores de Equipos de Campo a través de tres puntos de conexión de redes diferentes. Puede conectarse a través de un Conversor Inalámbrico de Puesta en servicio entre su ordenador portátil y el Bus MS/TP, utilizando un adaptador USB con controlador ZigBee para su ordenador portátil o utilizando el modo Ethernet Passthru junto con la Herramienta para la Configuración del Sistema (SCT) a través de un Motor de Automatización de Red (NAE). Una vez descargados los controladores, puede hacer uso del modo Puesta en servicio para validar el sensor y las interfaces de los puntos de control, ajustar las consignas clave y configurar los parámetros. Para aplicaciones VAV, la CCT incluye una Box Flow Test (prueba de flujo de la caja) que prueba de manera automática todas las cajas VAV para garantizar una instalación mecánica correcta y una configuración adecuada de los principales parámetros de configuración del flujo. La Herramienta de Comprobación ZFR (ZCT) está disponible para validar la conectividad inalámbrica y el estado de su red inalámbrica de malla. Además, el modo Puesta en servicio dispone de una pestaña Balancer (equilibrador) para aplicaciones VAV que le guía a través de las fases típicas de configuración de las constantes de flujo. MSEA - Sistema Metasys® con Arquitectura Expandida Número de código Descripción Solicite el software del servidor de datos y aplicaciones (ADS) o de la SCT para recibir el software de la CCT El software de la CCT se envía con el software del la SCT.* - Solicitar SCT para recibir CCT Consulte los códigos de pedido en la página (LIT-1900198) del Catálogo de herramientas de configuración. - Solicitar el software del ADS para recibir automáticamente el software de la SCT y la CCT. Consulte los códigos de pedido en la página (LIT-1900200) del Catálogo de servidor de datos y aplicaciones (ADS). Software sólo modo Puesta en servicio de la CCT El software de instalación para esta versión de CCT sólo se encuentra disponible en el Branch Purchase Package (BPP)-* Nota: * Debe instalar la CCT en el mismo ordenador en el que instale el software de la SCT para poder utilizar la opción Ethernet Passthru; de lo contrario, la CCT puede ejecutarse en un ordenador autónomo. En nuestras sucursales de Johnson Controls®, tiene a su disposición una versión del software de la CCT sólo con el modo Puesta en servicio para aquellos que sólo tengan tareas de puesta en servicio (por ejemplo, contractores de equilibrio). Los modos Configuración y Simulación se encuentran desactivados en el software de Puesta en servicio de la CCT. Características zz Capacidad de personalización de la lógica estándar del sistema de control, creada a partir de sencillos árboles de selección de sistemas. zz Interfaz de usuario consistente en los modos Configuración, Simulación y Puesta en servicio. zz Capacidades flexibles de conexión para descarga y puesta en servicio de los controladores.
- 129. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 129 Serie LN Controladores de Libre Programación Los Controladores de Libre Programación de la serie LN son controladores de Libre Programación basados en microprocesadores diseñados para controlar varias aplicaciones de Calefacción, Ventilación y Aire Acondicionado (HVAC) La familia de productos de Controladores de Libre Programación de la serie LN para sistemas Metasys® están construidos para cumplir con rigurosos estándares de calidad. Toda la familia de controladores de la serie LN para sistemas Metasys está diseñada para el uso con cualquier sistema abierto e interoperable de la red LonWorks®. Características zz Software configurable: plug-in LNS® que facilita la configuración y programación de entradas, salidas y opciones secuenciales. El dispositivo configurado cumple con el perfil de control de confort de espacio (SCC) LonMark® para interoperabilidad con otros dispositivos LonMark. Dispone de 60 variables de red zz Hardware resistente: dispone de carcasa de plástico retardadora de fuego, memoria Flash de 128 K o la configuración y tendencia de hasta 12.000 eventos y un indicador de estado en cada salida. zz Potente opción de control: le permite configurar de manera sencilla todas las características, incluidos los tipos de entradas, tipos de salidas, fases de calefacción y refrigeración, flujo de aire variable y lazos proporcionales + integrales + derivativos (PID). El controlador soporta cuatro tipos de entradas: temperatura de espacio; regulación de la consigna; temperatura del conducto; y ocupación, by-pass o contactos de ventanas. Códigos de pedido Descripción LN-PRG203-1 Controlador programable certificado por LonMark con 6 Entradas Universales (UIs), 5 Salidas Digitales (DOs), 3 Salidas Universales (UOs) y LNS LNS, 24 VCA LN-PRG300-1 Controlador programable certificado por LonMark con 10 UI, 10 UO y plug-in LNS, 24 VCA LN-PRG400-1 Controlador programable certificado por LonMark con 12 UI, 12 UO y plug-in LNS, 24 VCA LN-PRG410-1 Controlador programable certificado por LonMark con 12 UI, 12 UO, apagado automático y plug-in LNS, 24 VCA LN-PRG500-1 Controlador programable certificado por LonMark con 16 UI, 12 UO y plug-in LNS, 24 VCA LN-PRG510-1 Controlador programable certificado por LonMark con 16 UI, 12 UO, interruptores HOA y plug-in LNS, 24 VCA MSEA - Sistema Metasys® con Arquitectura Expandida Accesorios Códigos de pedido Descripción LN-BLDSW-0 CD de instalación de LN-Builder 3.2, herramienta de configuración para la serie LN y LonWorks Supervisión y automatización
- 130. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 130 sistemas de automatización de edificios Serie LN Controladores de Libre Programación LN-PRG203-1 - Especificaciones técnicas Requisitos de alimentación Voltaje: 24 VCA/CC; ±15%, 50/60 Hz, Clase 2 Protección: Fusible de restablecimiento automático de 1,85 A Consumo: 5 VA Consumo máximo: 18 VA Condiciones ambientales Temperatura de funcionamiento: 0 a 70 °C; 0 a 90% HR sin condensación Temperatura de almacenamiento: -20 a 70 °C; 0 a 90% HR sin condensación General Procesador: Neuron® 3150® , 8 bits, 10 MHz Memoria: Memoria flash no volátil de 64 k (aplicación APB); memoria flash no volátil 128 K (almacenamiento) Canal de medios: TP/FT-10; 78 Kbps Comunicación: Protocolo LonTalk® Transceptor: FT-X1 Indicador de estado: LED verde: estado de la alimentación y LON TX; LED naranja: servicios y LON RX Jack de comunicación: Jack de audio LON mono de 3,5 mm Carcasa Material: ABS tipo PA-765A Dimensiones (con tornillos): 144,8 x 119,4 x 50,8 mm Peso: 0,44 kg Compatibilidad electromagnética Emisiones CE: EN61000-6-3: 2001; estándares genéricos para industria residencial, comercial y ligera Inmunidad CE: EN61000-6-1: 2001; estándares genéricos para industria residencial, comercial y ligera Agencia Homologado por UL: UL916 equipos para la gestión de energía Material: UL94-5VA 6 entradas Entradas Digitales: Contactos sin tensión Entradas Analógicas: Tipos de sensores Rango Precisión 0 a 20 mA con resistencia externa de 249 ohmios (cableada en paralelo) 0 a 10 VCC ±0,5%Tipo 2 y Tipo 3: 10k ohmios -40 a 150°C PT1000: 1 k ohmio PT100: 100 ohmios -40 a 135°C 8 salidas Fusible de restablecimiento automático Carga máxima de 600 ohmios Resolución de salida: Conversor digital/analógico de 10 bits Salidas Digitales: Triac de 24 VCA, digital (on/off) o PWM 0,75 A a 70 °C 1 A a 40 °C Control PM; período ajustable desde 2 segundos a 15 minutos Salidas Universales: 0-10 VCC, digital 0-12 VCC (on/off) o PWM Control PWM; período ajustable desde 2 segundos a 15 minutos Máximo de 20 mA a 12 VCC (60 ºC)
- 131. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 131 sistemas de automatización de edificios Supervisión y automatización Serie LN Controladores de Libre Programación LN-PRG300-1 - Especificaciones técnicas Requisitos de alimentación Voltaje: 24 VCA/CC; ±15%, 50/60 Hz, Clase 2 Protección: Fusible de restablecimiento automático de 1,85 A Consumo: 5 VA Consumo máximo: 18 VA Condiciones ambientales Temperatura de funcionamiento: 0 a 70 °C; 0 a 90% HR sin condensación Temperatura de almacenamiento: -20 a 70 °C; 0 a 90% HR sin condensación General Estándar Perfil funcional LonMark® : Controlador SCC-VAV nº 8502 Procesador: Neuron® 3150® , 8 bits, 10 MHz Memoria: Memoria flash no volátil de 64 k (aplicación APB); memoria flash no volátil 128 K (almacenamiento) Canal de medios: TP/FT-10; 78 Kbps Comunicación: Protocolo LonTalk® Reloj: Chip de reloj en tiempo real, batería de litio CR2032 (para el reloj) Indicador de estado: LED verde: estado de la alimentación y LON TX; LED naranja: servicios y LON RX Jack de comunicación: Jack de audio LON mono de 3,5 mm Carcasa Material: ABS tipo PA-765A Dimensiones (con tornillos): 144,8 x 119,4 x 50,8 mm Peso: 0,39 kg Compatibilidad electromagnética Emisiones CE: EN61000-6-3: 2001; estándares genéricos para industria residencial, comercial y ligera Inmunidad CE: EN61000-6-1: 2001; estándares genéricos para industria residencial, comercial y ligera Agencia Homologado por UL: UL916 equipos para la gestión de energía Material: UL94-5VA 10 entradas Entradas Digitales: Contactos sin tensión Entradas Analógicas: Tipos de sensores Rango Precisión 4 a 20 mA con resistencia externa de 249 ohmios (cableada en paralelo) 0 a 10 VCC ±0.5% Tipo 2 y Tipo 3: 10k ohmios -40 a 150°C RTD: 1 k ohmio ±1% PT100: 100 ohmios -40 a 135°C 8 salidas Analógicas 0 a 10 VCC, digital 0 a 12 VCC (on/off) o PWM Salida PWM: período ajustable de 2 segundos a 15 minutos Máximo de 60 mA a 12 VCC (60 ºC) Carga máxima de 200 ohmios Fusible de restablecimiento automático: 60 mA a 60 °C; 100 mA a 20 °C Resolución de salida: conversor digital/analógico de 10 bits Supervisión y automatización
- 132. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 132 sistemas de automatización de edificios Serie LN Controladores de Libre Programación LN-PRG410-1 y LN-PRG400 1 - Especificaciones técnicas Requisitos de alimentación Voltaje: 24 VCA/CC; ±15%, 50/60 Hz, Clase 2 Protección: Fusible de restablecimiento automático de 2,5 A Consumo: 5 VA Consumo máximo: 18 VA Tensión de alimentación: Salida de 15 VCC para suministrar energía a entradas de 4 a 20 mA Condiciones ambientales Temperatura de funcionamiento: 0 a 70 °C; 0 a 90% HR sin condensación Temperatura de almacenamiento: -20 a 70 °C; 0 a 90% HR sin condensación General Estándar Perfil funcional LonMark® : Controlador SCC-VAV nº 8502 Procesador: Neuron® 3150® , 8 bits, 10 MHz Memoria: Memoria flash no volátil de 64 k (aplicación APB); memoria flash no volátil 128 K (almacenamiento) Canal de medios: TP/FT-10; 78 Kbps Comunicación: Protocolo LonTalk® Reloj: Chip de reloj en tiempo real, batería de litio CR2032 (para el reloj) Indicador de estado: LED verde: estado de la alimentación y LON TX; LED naranja: servicios y LON RX Jack de comunicación: Jack de audio LON mono de 3,5 mm Carcasa Material: ABS tipo PA-765A Dimensiones (con tornillos): 195,6 x 119,4 x 50,8 mm Peso: 0,39 kg Compatibilidad electromagnética Emisiones CE: EN61000-6-3: 2001; estándares genéricos para industria residencial, comercial y ligera Inmunidad CE: EN61000-6-1: 2001; estándares genéricos para industria residencial, comercial y ligera Agencia Homologado por UL: UL916 equipos para la gestión de energía Material: UL94-5VA 12 entradas Entradas Digitales: Contactos sin tensión Entradas Analógicas: Tipos de sensores Rango Precisión 4 a 20 mA con resistencia externa de 249 ohmios (cableada en paralelo) 0 a 10 VCC ±0.5% Tipo 2 y Tipo 3: 10k ohmios -40 a 150°C RTD: 1 k ohmio ±1% PT100: 100 ohmios -40 a 135°C 12 salidas Analógicas 0 a 10 VCC, digital 0 a 12 VCC (on/off) o PWM Salida PWM: período ajustable de 2 segundos a 15 minutos Máximo de 60 mA a 12 VCC (60 ºC) Carga máxima de 200 ohmios Fusible de restablecimiento automático: 60 mA a 60 °C; 100 mA a 20 °C Resolución de salida: conversor digital/analógico de 10 bits
- 133. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 133 sistemas de automatización de edificios Supervisión y automatización Serie LN Controladores de Libre Programación LN-PRG510-1 y LN-PRG500-1 - Especificaciones técnicas Requisitos de alimentación Voltaje: 24 VCA/CC; ±15%, 50/60 Hz, Clase 2 Protección: Fusible extraíble de 2,5 A para Triac al utilizar la tensión de alimentación interna Consumo: 5 VA Consumo máximo: 18 VA Tensión de alimentación: salida de 15 VCC para suministrar energía a entradas de 4 a 20 mA Condiciones ambientales Temperatura de funcionamiento: 0 a 70 °C; 0 a 90% HR sin condensación Temperatura de almacenamiento: -20 a 70 °C; 0 a 90% HR sin condensación General Estándar Perfil funcional LonMark® : Controlador SCC-VAV nº 8502 Procesador: Neuron® 3150® , 8 bits, 10 MHz Memoria: Memoria flash no volátil de 64 k (aplicación APB); memoria flash no volátil 128 K (almacenamiento) Canal de medios: TP/FT-10; 78 Kbps Comunicación: Protocolo LonTalk® Transceptor: FTX-1 Carcasa Material: LEXAN® 500R (GE) Dimensiones (con tornillos): 95 x 195 x 72 mm Peso: 0,80 kg Compatibilidad electromagnética Emisiones CE: EN61000-6-3: 2001; estándares genéricos para industria residencial, comercial y ligera Inmunidad CE: EN61000-6-1: 2001; estándares genéricos para industria residencial, comercial y ligera Agencia Homologado por UL: UL916 equipos para la gestión de energía Material: UL94-5VA 12 entradas Entradas Digitales: Contactos sin tensión Entradas Analógicas: Tipos de sensores Rango Precisión 4 a 20 mA con resistencia externa de 249 ohmios (cableada en paralelo) 0 a 10 VCC ±0.5% Tipo 2 y Tipo 3: 10k ohmios -40 a 150°C RTD: 1 k ohmio ±1% PT100: 100 ohmios -40 a 135°C 12 salidas Analógicas 0 a 10 VCC, digital 0 a 12 VCC (on/off) o PWM Salida PWM: período ajustable de 2 segundos a 15 minutos Máximo de 60 mA a 12 VCC (60 ºC) Carga máxima de 200 ohmios Fusible de restablecimiento automático: 60 mA a 60 °C; 100 mA a 20 °C Resolución de salida: conversor digital/analógico de 10 bits Supervisión y automatización
- 134. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 134 Serie LN Controladores Remotos de Entrada/Salida El Controlador Remoto de Entrada/Salida (I/O) de la serie LN aumenta la capacidad del sistema de la serie LN, además de supervisar y controlar varias aplicaciones de Calefacción, Ventilación y Aire Acondicionado (HVAC). Los Controladores Remotos I/O de la serie LN se basan en la tecnología LonWorks® para la interoperabilidad y comunicación punto a punto entre controladores sin la necesidad de intermediarios, además de integrarse perfectamente en el sistema Metasys®. Características zz Interoperabilidad: comunicación punto a punto entre controladores, basada en la tecnología LonWorks® . El controlador remoto I/O cuenta con el certificado de LonMark® , según la versión 3.4 de la directrices de interoperabilidad zz Hardware resistente: dispone de una carcasa ligera de plástico retardadora de fuego, entradas universales configurables de software, modulación de ancho de pulso (PWM) o salidas digitales Triac, indicador de estado en cada salida y una tensión de alimentación protegida por fusibles zz Software configurable: LNS® plug-in que facilita la configuración de entradas, salidas. También pueden configurarse las propiedades de las entradas y salidas y los tipos de variables de red simple (SNVTs) Códigos de pedido Descripción LN-IO301-1 El controlador dispone de 8 entradas, 8 salidas digitales y conversor analógico/digital de 12 bits para la resolución de salida. LN-IO401-1 El controlador dispone de 12 entradas, 12 salidas digitales y conversor analógico/digital de 12 bits para la resolución de salida. LN-IO520-1 El controlador dispone de 16 entradas y un LNS plug-in MSEA - Sistema Metasys® con Arquitectura Expandida Serie LN - Pantallas, programador y sensores Códigos de pedido Descripción LN-DSWSC1-0 Pantallas de hasta 258 variables de red. Incorpora un potente programador para tareas diarias, semanales y anuales. Soporta todo tipo de variables de red. Carcasa estándar de plástico (montaje en pared y carril DIN), LNS plug-in. LN-DSWSC2-0 LN-DSWSC1-0 con programador y placa trasera para instalación empotrada. LN-SCHEDL-0 Potente programador para tareas diarias, semanales y anuales. 16 programas con 6 eventos cada uno. Soporta todo tipo de variables de red. Carcasa estándar de plástico (montaje en pared y carril DIN), LNS plug-in. LN-SENSOR-0 Sensor de sala: sin consigna LN-SENSLO-0 Sensor de sala con LED y pulsador de anulación LN-SENOCW-0 Sensor de sala con LED, pulsador de anulación y regulación de la consigna (frío/calor) LN-SENOSC-0 Sensor de sala con LED, pulsador de anulación y regulación de la consigna (ºC) LN-SENOSF-0 Sensor de sala con LED, pulsador de anulación y regulación de la consigna (ºF) LN-SENAV1-0 Sensor de sala con 4 termistores Jumper configurable para promediar hasta un máximo de 4 sensores conectados en paralelo. Sin consigna LN-SENAV2-0 Sensor de sala con 4 termistores Jumper configurable para promediar hasta un máximo de 4 sensores conectados en paralelo. Con LED y pulsador de anulación. Sin consigna Supervisión y automatización
- 135. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 135 sistemas de automatización de edificios Supervisión y automatización Serie LN Controladores Remotos de Entrada/Salida Especificaciones técnicas Requisitos de alimentación Voltaje: 24 VCA/CC; ±15%, 50/60 Hz, Clase 2 Protección: Fusible de restablecimiento automático de 1,35 Consumo: 6 VA Consumo máximo: 15 VA Condiciones ambientales Temperatura de funcionamiento: 0 a 70 °C; 0 a 90% HR sin condensación Temperatura de almacenamiento: -20 a 70 °C; 0 a 90% HR sin condensación General Procesador: Neuron® 3150® , 8 bits, 10 MHz Memoria: Memoria flash no volátil de 64 k (aplicación APB); memoria flash no volátil 64 k (almacenamiento) Canal de medios: TP/FT-10; 78 Kbps Comunicación: Protocolo LonTalk® Transceptor: FTX-1 Indicador de estado: LED verde: estado de la alimentación y jack LON; LED naranja: servicios y LON RX Jack de comunicación: Jack de audio LON mono de 3,5 mm Carcasa Material: ABS PA-765A Dimensiones (con tornillos): LN-IO301-1: 144,8 x 119,4 x 50,8 mm LN-IO401-1 y LN-IO520-1: 195,6 x 119,4 x 50,8 mm Peso: LN-IO301-1: 0,35 kg LN-IO401-1 y LN-IO520-1: 0,39 kg Compatibilidad electromagnética Emisiones CE: EN61000-6-3: 2001; estándares genéricos para industria residencial, comercial y ligera Inmunidad CE: EN61000-6-1: 2001; estándares genéricos para industria residencial, comercial y ligera Agencia Homologado por UL: UL916 equipos para la gestión de energía Material: UL94-5VA Entradas Entradas Digitales: Contactos sin tensión Entradas Analógicas: Tipos de sensores Rango Precisión 4 a 20 mA con resistencia externa de 249 ohmios (cableada en paralelo) 0 a 10 VCC ±0.5% Tipo 2 y Tipo 3: 10k ohmios -40 a 125°C RTD: 1 k ohmio ±1% PT100: 100 ohmios -40 a 135°C Supervisión y automatización
- 136. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 136 Serie LN Controladores LN-VAV Los Controladores VAV de la serie LN utilizan la más moderna tecnología para ofrecer mayor flexibilidad y fiabilidad. El controlador de libre programación LN-VAVCF está diseñado para hacer frente a las necesidades de las aplicaciones de Volumen de Aire Variable (VAV) de un solo conducto. Los controladores configurables LN-VAVLF-1, LN-VAVLN-1 y LN- VVTLF-1 están diseñados para hacer frente a las necesidades de aplicaciones VAV o VVT de un solo conducto. Los controladores VAV de la serie LN se basan en la tecnología LonWorks® para la interoperabilidad y comunicación punto a punto entre controladores sin la necesidad de intermediarios, además de integrarse perfectamente en el sistema Metasys®. Características zz Sólido objeto de comunicación: cumple con los requisitos de las tecnologías LonWorks para comunicación punto a punto entre controladores sin la necesidad de agentes intermediarios zz Objeto de Libre Programación (sólo LN-VAVCF): permite ver todos los puntos internos utilizando 10 UNVT y 15 valores de cada objeto. El controlador LN-VAVCF proporciona muchas herramientas de programación como bucles proporcionales + integrales + derivativos (PID), temporizadores e arranque óptimo zz Hardware: permite utilizar cualquier tipo de termistor disponible en el mercado (100 ohmios a 100 k ohmios) y cualquier tipo de potenciómetro para consignas. Dispone de un sensor integrado de flujo de aire de alta precisión para aplicaciones VAV independientes de un solo conducto zz Software (sólo LN-VAVCF): dispone de 18 entradas y salidas de variables de red (NVI/NVOs) con tipos y longitudes intercambiables; soporta bindeo de elementos de entrada para aplicaciones de zona y todos los objetos (programación, horario, reloj en tiempo real) son configurables a través de su propio plug-in LNS® Códigos de pedido Descripción LN-VAVCF-1 Controlador VAV programable, actuador con realimentación, sensor de flujo, 10 I/O (4 UIs. 4 Triacs DO, 2 UOs) y plug-in LNS® LN-VAVLF-1 Controlador VAV programable, actuador con realimentación, sensor de flujo, 10 I/O (4 UIs, 4 Triacs DO, 2 UOs) y plug-in LNS® LN-VAVLN-1 Controlador VAV programable, sensor de flujo, 10 I/O (4 UIs. 4 Triac DOs, 2 UOs) y plug-in LNS®. Sin actuador LN-VVTLF-1 Controlador VAV programable, actuador con realimentación, 10 I/O (4 UIs. 4 Triac DOs, 2 UOs) y plug-in LNS®. Sin sensor de flujo MSEA - Sistema Metasys® con Arquitectura Expandida Accesorios Códigos de pedido Descripción LN-VSTAT-1 Sensor de comunicación para el uso con controladores LN-Vxxxx-1, pantalla de 2 líneas, modo equilibrador Supervisión y automatización
- 137. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 137 sistemas de automatización de edificios Supervisión y automatización Serie LN Controladores LN-VAV Controladores LV-VAVCF - Especificaciones técnicas Requisitos de alimentación Voltaje: 24 VCA/CC; ±15%, 50/60 Hz, Clase 2 Protección: Fusible extraíble de 3A para Triac al utilizar la tensión de alimentación interna Consumo: 5 VA Consumo máximo: 10 VA (normal), o 85 VA si la tensión de alimentación interna se utiliza para Triac (aplicaciones especiales) Condiciones ambientales Temperatura de funcionamiento: 0 a 70 °C; 0 a 90% HR sin condensación Temperatura de almacenamiento: -20 a 70 °C; 0 a 90% HR sin condensación General Procesador: Neuron® 3150® , 8 bits, 10 MHz Memoria: Memoria Flash no volátil 128k (almacenamiento) (aplicación APB), memoria Flash no volátil 64k (aplicación APB) Canal de medios: TP/FT-10; 78 Kbps Comunicación: Protocolo LonTalk® Transceptor: Echelon® FTT-10 Carcasa Material: FR/ABS Resin Dimensiones (con tornillos): 124 x 226 x 63 mm Peso: 1,05 kg Compatibilidad electromagnética Emisiones CE: EN61000-6-3: 2001; estándares genéricos para industria residencial, comercial y ligera Inmunidad CE: EN61000-6-1: 2001; estándares genéricos para industria residencial, comercial y ligera Agencia Homologado por UL: UL916 equipos para la gestión de energía Material: UL94-5VA 4 entradas Software universal configurable Entradas Digitales: Contactos sin tensión Entradas Analógicas: Tipos de sensores Rango Precisión 4 a 20 mA con resistencia externa de 249 ohmios (cableada en paralelo) 0 a 10 VCC ±0.5% Tipo 2 y Tipo 3: 10 k ohmios -40 a 125°C RTD: 1 k ohmio ±1% PT100: 100 ohmios -40 a 135°C 6 salidas de hardware 4 salidas digitales Triac 0.75 A a 24 VCA, tensión de alimentación externa o interna 2 salidas universales: 0-10 VCC lineal, digital 0-10 VCC lineal, digital 0-12 VCC (analógica o digital) o PWM 20 mA máx., carga máxima 600 W Resolución de salida: conversor digital/analógico de 10 bits Actuador de compuerta Par motor 35 in·lb, 4 N·m Ángulo de giro: 95° ajustable Se adapta al diámetro del eje: de 8,5 mm a 18,2 mm Tensión de alimentación: desde el controlador Supervisión y automatización
- 138. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 138 sistemas de automatización de edificios Serie LN Controladores LN-VAV LN-VAVLF-1. Controladores LN-VAVLN-1, LN-VVTLF-1 - Especificaciones técnicas Requisitos de alimentación Voltaje: 24 VCA/CC; ±15%, 50/60 Hz, Clase 2 Protección: Fusible extraíble de 3A para Triac al utilizar la tensión de alimentación interna Consumo: 5 VA Consumo máximo: 10 VA (normal), o 85 VA si la tensión de alimentación interna se utiliza para Triac (aplicaciones especiales) Condiciones ambientales Temperatura de funcionamiento: 0 a 70 °C; 0 a 90% HR sin condensación Temperatura de almacenamiento: -20 a 70 °C; 0 a 90% HR sin condensación General Procesador: Neuron® 3150® , 8 bits, 10 MHz Memoria: Memoria Flash no volátil 128k (almacenamiento) (aplicación APB), memoria Flash no volátil 64k (aplicación APB) Canal de medios: TP/FT-10; 78 Kbps Comunicación: Protocolo LonTalk® Transceptor: Echelon® FTT-10 Carcasa Material: FR/ABS Resin Dimensiones (con tornillos): 124 x 226 x 63 mm Peso: 1,05 kg Compatibilidad electromagnética Emisiones CE: EN61000-6-3: 2001; estándares genéricos para industria residencial, comercial y ligera Inmunidad CE: EN61000-6-1: 2001; estándares genéricos para industria residencial, comercial y ligera Agencia Homologado por UL: UL916 equipos para la gestión de energía Material: UL94-5VA 4 entradas Software universal configurable Entradas Digitales: Contactos sin tensión Entradas Analógicas: Tipos de sensores Rango Precisión 4 a 20 mA con resistencia externa de 249 ohmios (cableada en paralelo) 0 a 10 VCC ±0.5% Tipo 2 y Tipo 3: 10 k ohmios -40 a 125°C RTD: 1 k ohmio ±1% PT100: 100 ohmios -40 a 135°C 6 salidas de hardware 4 salidas digitales Triac 0.75 A a 24 VCA, tensión de alimentación externa o interna 2 salidas universales: 0-10 VCC lineal, digital 0-10 VCC lineal, digital 0-12 VCC (analógica o digital) o PWM 20 mA máx., carga máxima 600 W Resolución de salida: conversor digital/analógico de 10 bits Actuador de compuerta Par motor 35 in·lb, 4 N·m Ángulo de giro: 95° ajustable Se adapta al diámetro del eje: de 8,5 mm a 18,2 mm Tensión de alimentación: desde el controlador
- 139. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 139 Serie LN Controladores Específicos para Aplicaciones El Controlador Específico para Aplicaciones de la serie LN para sistemas Metasys® incluye la unidad de fan coil, (FCUL), Unidad Rooftop (RTUL), Unidades de Bomba de Calor (HPUL) y Ventilador de Unidades (UVL). El Controlador Específico para Aplicaciones de la serie LN para sistemas Metasys puede configurarse a través de cualquier software compatible con servicios de red LonWorks® (LNS® ) con un plug-in LNS fácil de usar. El plug-in está diseñado para simplificar los complejos métodos de programación y secuenciación, proporcionando al usuario los datos de configuración necesarios. El controlador selecciona de manera automática la secuencia de funcionamiento desde la configuración de entrada y salida del plug-in y desde las variables de red. El Controlador Específico para Aplicaciones de la serie LN para sistemas Metasys® está diseñado para cumplir con los rigurosos estándares de calidad. Toda la familia de controladores está diseñada para el uso con cualquier sistema abierto e interoperable de la red LonWorks®. Características zz Certificado y compatible con redes LonWorks: cuenta con el certificado LonMark® según la versión 3.3 de las directrices de interoperabilidad. Los controladores se basan en la tecnología LonWorks de Echelon® para comunicación punto a punto entre controladores. Todos los controladores cumplen con los requisitos del perfil funcional LonMark para todas las aplicaciones zz Capacidad de conectar controladores extra de Entrada/Salida (I/O) a la red; unidad autónoma o como parte de un sistema de redes: brinda una gran interacción y flexibilidad de red zz Sólido hardware: cuenta con una carcasa de plástico retardadora de fuego Códigos de pedido Descripción LN-RTUL-1 Controlador de Unidad Rooftop certificado por LonMark con 6 UI, 5 DO, 2 UO y plug-in LNS; 24 VCA LN-FCUL-1 Controlador de Unidad de Fan coil certificado por LonMark con 6 UI, 5 DO, 2 UO y plug-in LNS; 24 VCA LN-UVL-1 Controlador de Ventilador de Unidades certificado por LonMark con 6 UI, 5 DO, 2 UO y plug-in LNS; 24 VCA LN-HPUL-1 Controlador de Bomba de Calor certificado por LonMark con 6 UI, 5 DO, 2 UO y plug-in LNS; 24 VCA LN-PFCU-1 Controlador para Aplicaciones de Unidad de Fan coil con Perfil Funcional LonMark con 6 UI, 4 salidas de relé, 4 salidas Triac, plug-in LNS; 85-265 VCA LN-PFCUA-1 Controlador Para Aplicaciones de Unidad de Fan coil con Perfil Funcional LonMark con 6 UI, 4 salidas de relé, 4 salidas Triac, 2 salidas universales (UO), plug-in LNS; 85-265 VCA MSEA - Sistema Metasys® con Arquitectura Expandida Supervisión y automatización
- 140. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 140 sistemas de automatización de edificios Serie LN Controladores Específicos para Aplicaciones Controlador de Unidad Rooftop LN-RTUL-1 - Especificaciones técnicas Energía Voltaje: 24 VCA, ± 15%, 50/60 Hz o 24 VCA (debe conectarse a una tensión de alimentación de 24 VCA, Clase 2) Consumo típico: 5 VA Consumo máximo: 10 VA Protección: Fusible de restablecimiento automático de 1,35 A Condiciones ambientales Temperatura de funcionamiento: 0°C a 70°C Temperatura de almacenamiento: -20°C a 70°C Humedad relativa: 0 a 90% sin condensación General Estándar Unidad rooftop con perfil funcional LonMark® nº 8030 Procesador: Neuron® 3150® ; 8 bits; 10 MHz Memoria: Flash de 64K (aplicación APB y propiedades de configuración) Comunicación: Protocolo LonTalk® Canal de medios: TP/FT-10, 78 Kbps Transceptor: Transceptor de topología libre Echelon® (FTT-10) Compatibilidad electromagnética Emisiones CE: EN61000-6-3: 2001; estándares genéricos para industria residencial, comercial y ligera Inmunidad CE: EN61000-6-1: 2001; estándares genéricos para industria residencial, comercial y ligera Agencia Homologado por UL: UL916 equipos para la gestión de energía Material: UL94-5VA Carcasa Material: Metal de 18 AWG Dimensiones: 127 mm x 165 mm x 33 mm Peso: 0,67 kg 6 entradas Software universal configurable Digital: Contacto seco: Voltaje: 0 - 10 VCC, Precisión ±0.5% Corriente: 4 - 20 mA con resistencia externa de 500 ohmios Resolución de entrada: Conversor digital/analógico de 12 bits Tipos de sensores Rango Precisión 4 - 20 mA con resistencia externa de 500 ohmios 0 a 10 VCC ±0.5% Tipo 2 y Tipo 3: 10 k ohmios -40 a 125°C Resolución: 0,1°C Potenciómetro lineal de configuración mín/máx: 10 K ohmios Configuración de tabla de traducción de hasta 16 bits 7 salidas 5 salidas digitales Triac 1.0 A a 24 VCA, tensión de alimentación externa 2 salidas analógicas: Analógica tri-mode: 0 - 10 VCC (lineal), PWM o digital 0 - 12 VCC Máximo de 60 mA a 12 VCC (60 °C) Carga máxima de 200 ohmios Fusible de restablecimiento automático: 60 mA a 60 °C; 100 mA a 20 °C Resolución de salida analógica: conversor digital/analógico de 8 bits
- 141. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 141 sistemas de automatización de edificios Supervisión y automatización Serie LN Controladores Específicos para Aplicaciones Controlador de Unidad de Fan coil LN-FCUL-1 - Especificaciones técnicas Energía Voltaje: 24 VCA, ± 15%, 50/60 Hz o 24 VCA (debe conectarse a una tensión de alimentación de 24 VCA, Clase 2) Consumo típico: 5 VA Consumo máximo: 10 VA Protección: Fusible de restablecimiento automático de 1,35 A Condiciones ambientales Temperatura de funcionamiento: 0°C a 70°C Temperatura de almacenamiento: -20°C a 70°C Humedad relativa: 0 a 90% sin condensación General Estándar Unidad Rooftop con Perfil Funcional LonMark® nº 8020 Procesador: Neuron® 3150® ; 8 bits; 10 MHz Memoria: Flash de 64K (aplicación APB y propiedades de configuración) Comunicación: Protocolo LonTalk® Canal de medios: TP/FT-10, 78 Kbps Transceptor: Transceptor de topología libre Echelon® (FTT-10) Carcasa Material: Metal de 18 AWG Dimensiones: 127 mm x 165 mm x 33 mm Peso: 0,67 kg Compatibilidad electromagnética Emisiones CE: EN61000-6-3: 2001; estándares genéricos para industria residencial, comercial y ligera Inmunidad CE: EN61000-6-1: 2001; estándares genéricos para industria residencial, comercial y ligera Agencia Homologado por UL: UL916 equipos para la gestión de energía Material: UL94-5VA 6 entradas Software universal configurable Entradas Digitales: Contacto seco: Resolución de entrada: Conversor digital/analógico de 12 bits Tipos de sensores Rango Precisión 4 - 20 mA con resistencia externa de 500 ohmios 0 a 10 VCC ±0.5% Tipo 2 y Tipo 3: 10 k ohmios -40 a 125°C Resolución: 0,1°C Potenciómetro lineal de configuración mín/máx: 10K ohmios Configuración de tabla de traducción de hasta 16 bits 7 salidas 5 salidas digitales Triac 1.0 A a 24 VCA, tensión de alimentación externa 2 salidas analógicas: Analógica tri-mode: 0 - 10 VCC (lineal), PWM o digital 0 - 12 VCC Máximo de 60 mA a 12 VCC (60 °C) Carga máxima de 200 ohmios Fusible de restablecimiento automático: 60 mA a 60 °C; 100 mA a 20 °C Resolución de salida analógica: conversor digital/analógico de 8 bits Supervisión y automatización
- 142. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 142 sistemas de automatización de edificios Serie LN Controladores Específicos para Aplicaciones Controlador de Ventilador de Unidades LN-UVL-1 - Especificaciones técnicas Energía Voltaje: 24 VCA, ± 15%, 50/60 Hz o 24 VCA (debe conectarse a una tensión de alimentación de 24 VCA, Clase 2) Consumo típico: 5 VA Consumo máximo: 10 VA Protección: Fusible de restablecimiento automático de 1,35 A Condiciones ambientales Temperatura de funcionamiento: 0°C a 70°C Temperatura de almacenamiento: -20°C a 70°C Humedad relativa: 0 a 90% sin condensación General Estándar Unidad Rooftop con Perfil Funcional LonMark® nº 8030 Procesador: Neuron® 3150® ; 8 bits; 10 MHz Memoria: Flash de 64K (aplicación APB y propiedades de configuración) Comunicación: Protocolo LonTalk® Canal de medios: TP/FT-10, 78 Kbps Transceptor: Transceptor de topología libre Echelon® (FTT-10) Carcasa Material: Metal de 18 AWG Dimensiones: 127 mm x 165 mm x 33 mm Peso: 0,67 kg Compatibilidad electromagnética Emisiones CE: EN61000-6-3: 2001; estándares genéricos para industria residencial, comercial y ligera Inmunidad CE: EN61000-6-1: 2001; estándares genéricos para industria residencial, comercial y ligera Agencia Homologado por UL: UL916 equipos para la gestión de energía Material: UL94-5VA 6 entradas Software universal configurable Digital: Contacto seco: Voltaje: 0 - 10 VCC, Precisión ±0.5% Corriente: 4 - 20 mA con resistencia externa de 500 ohmios Resolución de entrada: Conversor digital/analógico de 12 bits Tipos de sensores Rango Precisión 4 - 20 mA con resistencia externa de 500 ohmios 0 a 10 VCC ±0.5% Tipo 2 y Tipo 3: 10 k ohmios -40 a 125°C Resolución: 0,1°C Potenciómetro lineal de configuración mín/máx: 10 K ohmios Configuración de tabla de traducción de hasta 16 bits 7 salidas 5 salidas digitales Triac 1.0 A a 24 VCA, tensión de alimentación externa 2 salidas analógicas: Analógica tri-mode: 0 - 10 VCC (lineal), PWM o digital 0 - 12 VCC Máximo de 60 mA a 12 VCC (60 °C) Carga máxima de 200 ohmios Fusible de restablecimiento automático: 60 mA a 60 °C; 100 mA a 20 °C Resolución de salida analógica: conversor digital/analógico de 8 bits
- 143. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 143 sistemas de automatización de edificios Supervisión y automatización Serie LN Controladores Específicos para Aplicaciones Controlador de Unidad de Bomba de Calor LN-HPUL-1 - Especificaciones técnicas Energía Voltaje: 24 VCA, ± 15%, 50/60 Hz o 24 VCA (debe conectarse a una tensión de alimentación de 24 VCA, Clase 2) Consumo típico: 5 VA Consumo máximo: 10 VA Protección: Fusible de restablecimiento automático de 1,35 A Condiciones ambientales Temperatura de funcionamiento: 0°C a 70°C Temperatura de almacenamiento: -20°C a 70°C Humedad relativa: 0 a 90% sin condensación General Estándar Unidad Rooftop con Perfil Funcional LonMark® nº 8030 Procesador: Neuron® 3150® ; 8 bits; 10 MHz Memoria: Flash de 64K (aplicación APB y propiedades de configuración) Comunicación: Protocolo LonTalk® Canal de medios: TP/FT-10, 78 Kbps Transceptor: Transceptor de topología libre Echelon® (FTT-10) Carcasa Material: Metal de 18 AWG Dimensiones: 127 mm x 165 mm x 33 mm Peso: 0,67 kg Compatibilidad electromagnética Emisiones CE: EN61000-6-3: 2001; estándares genéricos para industria residencial, comercial y ligera Inmunidad CE: EN61000-6-1: 2001; estándares genéricos para industria residencial, comercial y ligera Agencia Homologado por UL: UL916 equipos para la gestión de energía Material: UL94-5VA 6 entradas Software universal configurable Digital: Contacto seco: Voltaje: 0 - 10 VCC, Precisión ±0.5% Corriente: 4 - 20 mA con resistencia externa de 500 ohmios Resolución de entrada: Conversor digital/analógico de 12 bits Tipos de sensores Rango Precisión 4 - 20 mA con resistencia externa de 500 ohmios 0 a 10 VCC ±0.5% Tipo 2 y Tipo 3: 10 k ohmios -40 a 125 °C Resolución: 0,1°C Potenciómetro lineal de configuración mín/máx: 10 K ohmios Configuración de tabla de traducción de hasta 16 bits 7 salidas 5 salidas digitales Triac 1.0 A a 24 VCA, tensión de alimentación externa 2 salidas analógicas: Analógica tri-mode: 0 - 10 VCC (lineal), PWM o digital 0 - 12 VCC Máximo de 60 mA a 12 VCC (60 °C) Carga máxima de 200 ohmios Fusible de restablecimiento automático: 60 mA a 60 °C; 100 mA a 20 °C Resolución de salida analógica: conversor digital/analógico de 8 bits Supervisión y automatización
- 144. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 144 sistemas de automatización de edificios Serie LN Controladores Específicos para Aplicaciones Controladores de Unidad de Fan coil Alimentada LN-PFCUA-1 y LN-PFCU-1 - Especificaciones técnicas Energía Voltaje: 85 a 265 VCA; 50-60 Hz, sobrecarga categoría II, grado de contaminación 2 Consumo máximo: LN-PFCUA-1: 20 VA máximo; LN-PFCU-1: 33 VA máximo Dispositivos de doble aislamiento Protección: Fusible de actuación rápida y alta capacidad de desconexión de 2,0 A Condiciones ambientales Temperatura de funcionamiento: 0 ° C a 50 ° C - uso en interiores Temperatura de almacenamiento: -20°C a 70°C Humedad relativa: 0 a 90% sin condensación Altitud: 2.000 m General Procesador: Neuron® 3150® ; 8 bits; 10 MHz Memoria: Flash no volátil de 64K (aplicación APB y propiedades de configuración) Comunicación: Protocolo LonTalk® Canal de medios: TP/FT-10, 78 Kbps Transceptor: FTX-1 Indicador de estado: LED verde: estado de la alimentación y LON TX; LED naranja: servicios y LON RX Jack de comunicación: Jack de audio LON mono de 3,5 mm Carcasa Material: ABS PA-765A Dimensiones: 195,6 x 119,4 x 50,8 mm Peso: 0,49 kg Compatibilidad electromagnética Emisiones CE: EN61000-6-3: 2001; estándares genéricos para industria residencial, comercial y ligera Inmunidad CE: EN61000-6-1: 2001; estándares genéricos para industria residencial, comercial y ligera Agencia Homologado por UL: UL916 equipos para la gestión de energía Material: UL94-5VA 8 entradas Software universal configurable Entradas Digitales: Contactos sin tensión Voltaje analógico: 0 - 10 VCC Corriente analógica: 4 a 20 mA con resistencia externa de 249 ohmios (cableada en paralelo) Tipos de sensores Rango Precisión Termistor Tipo 2, Tipo 3, 10k ohmios -40 a 125 °C ±0.5 °C RTD 1k ohmio -40 a 150°C ±1.0°C PT100: 100 ohmios -40 a 135°C Resolución: 0,06 °C a 0,1 °C (10 k ohmios a 10 k ohmios utilizando tabla de traducción) Potenciómetro: Tabla de traducción configurable en varios puntos, precisión ± 0,5% Resolución de entrada: conversor digital/analógico de 16 bits Categoría de medición: CAT
- 145. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 145 Serie LN LN-Builder 3.2 LN-Builder 3.2 es una innovadora herramienta de software que le permite configurar rápidamente un sistema de la serie LN de manera económica. LN-builder 3.2 puede utilizarse para gestionar redes de sistemas de control de código abierto de varios fabricantes basadas en la tecnología interoperable de LonWorks® . Esta herramienta intuitiva, a la vez que sofisticada, proporciona integradores de red con características avanzadas y todos los recursos necesarios para instalar, ejecutar y mantener redes LonWorks® . El programa está basado en el sistema operativo de redes LNS® TURBO Edition, lo que significa que puede abrir bases de datos, registrar plug-ins o buscar dispositivos hasta 10 veces más rápido que las anteriores herramientas de gestión de redes. Asimismo, LN-Builder 3.2 es compatible con los sistemas LNS existentes. LN-Builder 3.2 es un programa orientado a vista de árbol con una interfaz fácil de usar y que está diseñado para facilitar la navegación por las redes con un gran número de dispositivos. Es muy sencillo configurar y mantener todos los dispositivos, canales, subsistemas, objetos funcionales y operaciones de Variables de Red (NV) a través de los menús sensibles al contexto y las barras de herramientas dinámicamente activadas. Las funciones avanzadas permiten mover y copiar dispositivos o subsistemas enteros con una sencilla operación. El programa incluye múltiples aplicaciones modulares, como Johnson Controls® Browser (buscador). Johnson Controls Browser supervisa los valores de las Variables de Red y las Propiedades de Configuración (CP) durante el funcionamiento, lo que permite solucionar los problemas de manera rápida y sencilla. LN-Builder 3.2 también incluye nuevas características como Binding Manager, capaz de crear conexiones de red entre dispositivos. Binding Manager utiliza filtros para determinar de manera automática qué dispositivos y variables de red son compatibles y pueden conectarse. Características zz Permite gestionar de manera simultánea varias redes LonWorks zz Compatible con aplicaciones plug-in LNS estándar que facilitan la integración de controladores de Johnson Controls zz Permite la creación de variables dinámicas de red Códigos de pedido Descripción LN-BLDSW-0 CD de instalación de LN-Builder 3.2 MSEA - Sistema Metasys® con Arquitectura Expandida Códigos de pedido Descripción Sistema Operativo Microsoft® Windows XP® , Microsoft Vista™ Home Premium, Microsoft Vista Business o Microsoft Vista Ultimate Procesador Windows XP: 500 MHz o superior Vista: 1 GHz o superior Memoria Windows XP: 256 MB RAM mínimo. Vista: 1 GB RAM mínimo Disco duro Windows XP: 500 MB mínimo de espacio libre en disco Vista: 40 GB mínimo de espacio libre en disco Pantalla Windows XP: SVGA 800 x 600 mínimo; recomendado SVGA: 1024 x 768 Vista: tarjeta de vídeo de 128 MB mínimo Accesorios Unidad de CD-ROM, ratón, u otro sistema operativo Microsoft Windows compatible con dispositivo señalador Interfaz de red Tarjeta de interfaz de red LonWorks Supervisión y automatización
- 146. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 146 FX03 Controlador Configurable de Unidades Terminales El FX03 es un Controlador Configurable de Unidades Terminales de la gama de productos Facility Explorer. El controlador está diseñado específicamente para proporcionar control digital directo de aplicaciones de unidades terminales con baterías de calefacción y/o refrigeración, un calentador eléctrico y un ventilador de 3 velocidades o velocidad variable. Estas aplicaciones incluyen unidades cerradas de control, unidades de fan coil, ventiladores de unidades e instalaciones en techo para vigas frías. La persona encargada de la instalación puede configurar el dispositivo, sin la necesidad de un PC o herramienta de software, utilizando un conjunto de interruptores dip integrados. El controlador está diseñado para la instalación de campo en un panel o carcasa o para la instalación por parte de los fabricantes del equipamiento original (OEMs) en un carril DIN o directamente sobre una superficie. La consigna de confort de espacio, el modo de ocupación y la velocidad del ventilador pueden ajustarse a partir de una amplia variedad de módulos de sensores de sala con opción de incorporar un pantalla digital. Existen opciones de comunicación que permiten integrar el controlador en una red N2 Open o BACnet® de un sistema de automatización de edificios. La interfaz BACnet del controlador cumple con la norma 135-2004 de ANSI/ ASHRAE para el intercambio de datos con otros dispositivos de la red. Características zz Tipo de aplicación seleccionable de campo, protocolo de comunicación y módulo de sala, a través de interruptores dip en el controlador zz Tensión de alimentación de 230 VCA zz Tensión de alimentación para Dispositivos de Campo de 5 VCC/15 VCC/24 VCA directamente del controlador zz Rango Modular de Módulos de Sensores de Sala zz Opciones de Comunicaciones de Red: N2 Open y BACnet MS/TP zz BACnet MS/TP con comunicación punto a punto zz Configurable a través de FX Tools Códigos de pedido Descripción LP-FX03A01-000C 230 VCA N2/ controlador de unidades terminales BACnet, sin carcasa LP-FX03A11-000C 230 VCA N2/ controlador de unidades terminales BACnet Plataforma de Controladores Facility Explorer Dispositivos de control electrónicos Dimensiones en mm
- 147. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 147 sistemas de automatización de edificios FX03 Controlador Configurable de Unidades Terminales Códigos de pedido Descripción Módulos de Sensores de Sala con Pantalla LCD y Receptor IR Integrado LP-RSM003-000C Módulo de Sensores de Sala, montaje en pared LP-RSM003-001C Módulo de Sensores de Sala, instalación empotrada horizontal LP-RSM003-003C Receptor IR con Sensor de Temperatura Integrado LP-RSM003-004C Unidad de control remoto portátil IR Módulos de sensores de sala sin pantalla - 80 mm x 80 mm TM-2140-0000 Módulo de Sensor de Sala, sólo sensor de temperatura TM-2150-0000 Módulo de Sensor de Sala, botón de ocupación y LED TM-2160-0000 Módulo de Sensor de Sala, dial de consigna 12-28 ºC, botón de ocupación y LED TM-2160-0002 Módulo de Sensor de Sala, dial de consigna 12-28 ºC, botón de ocupación y LED, anulación de velocidad del ventilador TM-2160-0005 Módulo de Sensor de Sala, dial de consigna +/-, botón de ocupación y LED TM-2160-0007 Módulo de Sensor de Sala, dial de consigna +/-, botón de ocupación y LED, anulación de velocidad del ventilador TM-2190-0000 Módulo de Sensor de Sala,dial de consigna 12-28 ºC TM-2190-0005 Módulo de Sensor de Sala, dial de consigna +/- Módulos de sensores de sala con pantalla LCD retroiluminada - 80 mm x 80 mm RS-1180-0000 Módulo de Sensor de Sala, dial de consigna 12-28 ºC RS-1180-0005 Módulo de Sensor de Sala, dial de consigna +/- RS-1180-0002 Módulo de Sensor de Sala, dial de consigna 12-28 ºC, anulación de velocidad del ventilador RS-1180-0007 Módulo de Sensor de Sala, dial de consigna +/-, anulación de velocidad del ventilador Accesorios LP-KIT003-010C Sensor Remoto de Temperatura, NTC 50 kW, lámpara, XXX 80 cm LP-KIT003-011C Sensor Remoto de Temperatura, NTC 50 kW, montaje en pared, caja decorativa LP-KIT003-012C Sensor Remoto de Temperatura, 50 kW, montaje en conducto LP-KIT003-013C Sensor Remoto de Temperatura, NTC 50 kW, montaje en pared, caja decorativa HX-9100-8001 Sensor de Condensación (punto de rocío) TE-9100-8502 Sensor Remoto de Temperatura, NTC 10 kW, lámpara, XXX 150 cm TS-9104-8700 Sensor Remoto de Temperatura, NTC 10 kW, techo LP-RSM003-000C LP-RSM003-001C Serie RS Serie TM Dispositivos de control electrónicos LP-RSM003-003C y LP-RSM003-004C
- 148. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 148 Dimensiones en mm El FX06 es un Controlador de Campo Compacto de la gama de productos Facility Explorer. El controlador está diseñado específicamente para aplicaciones comerciales de calefacción, ventilación, aire acondicionado (HVAC) y refrigeración. El FX06 es un controlador de alto rendimiento con un potente microprocesador de 16 bits y software de última generación para un control preciso de diversos tipos de equipos mecánicos y eléctricos. El controlador FX06 dispone de 17 entradas y salidas físicas y soporta una amplia gama de sensores de temperatura y dispositivos de actuación. También soporta sensores activos y variables de medición de humedad, presión y otras. El FX06 cuenta con una pantalla LCD de última generación, que incluye un conjunto de iconos gráficos de estado, utilizados en las aplicaciones HVAC/R más comunes. El controlador FX06 se encuentra disponible con módulos plug-in de comunicación para que el controlador pueda integrarse en un sistema de automatización de edificios compatible con N2 Open o LonWorks®. Además, el controlador de campo FX06 dispone de servicios de comunicaciones para transmitir mensajes de notificación de eventos a través de mensajes de texto SMS. El controlador de campo FX06 es totalmente configurable o programable, a través del paquete de software de FX Tools, para una gran variedad de aplicaciones HVACR comerciales. Características zz Opciones de comunicación de red modular zz Reloj en tiempo real integrado zz De programación o configuración libre, a través del paquete de software de FX Tools zz Resistencia dependiente de la temperatura (RTD - PT1000 y A99), coeficiente de temperatura negativo (NTC 10K) o entradas activas de sensores de temperatura zz Interfaz de Usuario en Pantalla de Cristal Líquido (LCD) Integral con Botones de Control e Iconos Gráficos zz Modelos con Varias Configuraciones de Contacto de Relé y Triacs de Estado Sólido Códigos de pedido Descripción LP-FX06P00-000C 4 AIs, 5 BIs, 2 AOs (0-10V), 6 relés BOs, sin módulo de comunicación LP-FX06P01-000C 4 AIs, 5 BIs, 2 AOs (0-10V), 6 relés BOs, módulo N2 Open, 1 conjunto de cables LP-FX06P03-000C 4 AIs, 5 BIs, 2 AOs (0-10V), 6 relés BOs, módulo RS-232, 1 conjunto de cables LP-FX06P10-000C 4 AIs, 5 BIs, 2 AOs (1 0-10 V,1 PWM (de serie), 6 relés BOs, sin módulo de comunicación LP-FX06P11-000C 4 AIs, 5 BIs, 2 AOs (1 0-10 V,1 PWM (de serie), 6 relés BOs, módulo N2 Open, 1 conjunto de cables LP-FX06P13-000C 4 AIs, 5 BIs, 2 AOs (1 0-10 V,1 PWM (de serie), 6 relés BOs, módulo RS-232, 1 conjunto de cables LP-FX06P20-000C 4 AIs, 5 BIs, 2 AOs (0-10 V), 6 BOs (4 relés, 2 Triacs), sin módulo de comunicación LP-FX06P21-000C 4 AIs, 5 BIs, 2 AOs (0-10 V), 6 BOs (4 relés, 2 Triacs), módulo N2 Open, 1 conjunto de cables LP-FX06P23-000C 4 AIs, 5 BIs, 2 AOs (0-10 V), 6 BOs (4 relés, 2 Triacs), módulo RS-232, 1 conjunto de cables LP-FX06P30-000C 4 AIs, 5 BIs, 2 AOs (0-10 V), 6 BOs (3 relés bloqueados,1 relé libre, 2 Triacs), sin módulo de comunicación LP-FX06P31-000C 4 AIs, 5 BIs, 2 AOs (0-10 V), 6 BOs (3 relés bloqueados, 1 relé libre, 2 Triacs), módulo N2 Open, 1 conjunto de cables LP-FX06P33-000C 4 AIs, 5 BIs, 2 AOs (0-10 V), 6 BOs (3 relés bloqueados, 1 relé libre, 2 Triacs), módulo RS-232, 1 conjunto de cables FX06 Controlador de Campo Plataforma de Controladores Facility Explorer Dispositivos de control electrónicos 70 28 83
- 149. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 149 sistemas de automatización de edificios FX06 Controlador de Campo Interfaces de Usuario Códigos de pedido Descripción LP-DIS60P20-0C Interfaz de Usuario Medio Remota (MUI) para montaje en panel LP-DIS60P21-0C Interfaz de Usuario Medio Remota (MUI) para montaje en pared LP-KIT007-005C Cable de conexión para conectar el FX06 a la MUI instalada en pared Software Códigos de pedido Descripción LP-FXTPRO-0 CD-Rom de FX Tools Pro (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON) Nuevo usuario LP-FXTPRO-6 CD-Rom de FX Tools Pro (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON) Actualización Accesorios Códigos de pedido Descripción LP-KIT006-010C Conjunto de cables para modelos LP-FX06Px0-000C OEM suministrados con conjunto de cables LP-KIT100-000C Llave de programación FX DT-9100-8901 Tensión de alimentación para la llave de programación: 230 VCA/12 VCC LP-KIT007-002C Cable de interfaz de 1,5 m para módem GSM a FX06 LP-KIT090-000C Módem FastTrack GSM 900/1800 LP-KIT090-001C Antena plug-in para módem GSM LP-KIT090-003C Antena magnética para módem GSM instalada con 2,5 m de cable LP-KIT090-004C Antena para módem GSM instalada en panel con 5 m de cable LP-KIT090-005C Adaptador de corriente para módem GSM, 230 VCA/12 VCC, taco Módulos de Comando de Sala Módulos de Sensores de Sala - 80 mm x 80 mm, ºC (serie TM con pantalla) Códigos de pedido Descripción TM-2140-0000 Módulo de Sensor de Sala, sólo sensor de temperatura TM-2150-0000 Módulo de Sensor de Sala, botón de ocupación y LED TM-2160-0000 Módulo de Sensor de Sala, dial de consigna12-28 ºC, botón de ocupación y LED TM-2160-0002 Módulo de Sensor de Sala, dial de consigna 12-28 ºC, botón de ocupación y LED, anulación de velocidad del ventilador TM-2160-0005 Módulo de Sensor de Sala, dial de consigna +/-, botón de ocupación y LED TM-2160-0007 Módulo de Sensor de Sala, dial de consigna +/-, botón de ocupación y LED, anulación de velocidad del ventilador TM-2190-0000 Módulo de Sensor de Sala, dial de consigna 12-28 ºC TM-2190-0005 Módulo de Sensor de Sala, dial de consigna +/- Módulos de Comando de Sala Módulos de Sala en Red con conexión de Bus de serie al FX06 - 80 mm x 80 mm, ºC Códigos de pedido Descripción LP-NRM001-000C Módulo de Sala en Red, sólo sensor de temperatura, sin pantalla, sin dial de consigna LP-NRM002-000C Módulo de Sala en Red, con pantalla LCD, sensor de temperatura, dial de consigna, función de ocupación LP-NRM003-000C Módulo de Sala en Red con pantalla LCD, sensor de temperatura, dial de consigna, botón de anulación de velocidad del ventilador, función de ocupación Módulos de Comunicación Códigos de pedido Descripción LP-NET061-000C Módulo N2 Open LP-NET062-000C Módulo de Comunicación LonWorks® LP-NET063-000C Módulo de Comunicación RS-232 Dispositivos de control electrónicos
- 150. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 150 sistemas de automatización de edificios FX06 Controlador de Campo Especificaciones técnicas Requisitos de alimentación 24 VCA/VCC ±15%, 50/60 Hz – SELV (Europa) – Clase 2 Norteamérica Consumo de energía 7 VA Clase de protección Placa frontal: IP55 Trasera: IP20 Condiciones ambientales de funcionamiento -20 a 50 °C 10 a 95% HR (sin condensación) Condiciones ambientales de almacenamiento -40 a 70 °C 10 a 95% HR (sin condensación) Alcance y resolución de pantalla -999 a 999 o –99,9 a 99,9 (4 dígitos en cada una de las dos líneas) Entradas digitales Contactos sin tensión Función de contador de transiciones a 50 Hz (mínimo de 10 ms ON y mínimo de 10 ms OFF) Entradas analógicas y precisión a 20 ºC de temperatura ambiente (fallo de sensor no incluido) Sin aislamiento. Software configurable. Tipo de sensor Rango Precisión A99 -40 a 100 °C ±0.5 °C NTC K10 -20 a 70 °C ±0.5 °C PT1000 extendido -40 a 160 °C ±0.5 °C Ni1000 -40 a 120 °C ±0.5 °C Activo 0...10 V 0...10 VCC ± 0,05 VDC Radiométrico activo 0,5 a 4,5 VCC ± 0,05 VDC Salidas analógicas 0...10 VCC, 3 mA, sin aislamiento para dispositivos de control y actuación Señal de Modulación de Ancho de Pulso (PWM) a 100 Hz de frecuencia de ciclo Salidas de relé Voltaje de prueba dieléctrico en contacto de relé abierto: 1.000 VCA RMS Rango de cambio de relé máximo con carga nominal: 6 operaciones/min Vida media del contacto de relé: 30.000 operaciones con carga máxima. Salidas digitales para modelos seleccionados Modelo Canal Tipo Observación/Aplicación FX06P0x/P1x DO1 – DO6 Relé de tensión SPST 3(1) A, 250 VCA Cada contacto de relé es independiente y dispone de su propia terminal común FX06P2x/P3x DO1, DO2 Triacs de 0,5A/24 VCA Actuadores incrementales de 3 puntos, actuadores térmicos, etc. DO3 – DO6 Relé de tensión SPST 3(1) A, 250 VCA En los modelos FX06P2x, cada contacto de relé es independiente y dispone de su propia terminal común En los modelos FX06P3x, los relés D04, D05 y D06 están físicamente bloqueados, es decir, sólo puede elegirse una salida cada vez. Aplicación: Motores de ventiladores de 3 velocidades. El relé D03 es independiente. Dimensiones (A x A x P) 44 x 85 x 95 - 52 x 85 x 95 con módulo de comunicación Conformidad CE 2004/108/EC: EN 61000-6-2:2007, EN 61000-6-3:2007 - 2006/95/EC: EN 60730-1:2001 Conformidad UL UL916 Dispositivos de control electrónicos
- 151. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 151 El FX07 es un controlador de unidades terminales de la gama de productos Facility Explorer. El controlador está diseñado específicamente para aplicaciones comerciales de calefacción, ventilación, aire acondicionado y refrigeración (HVACR). El controlador dispone de 17 entradas y salidas físicas y soporta una amplia gama de sensores de temperatura y dispositivos de actuación. También soporta sensores activos y variables de medición de humedad, presión y otras. El FX07 también dispone de un Reloj en Tiempo Real integrado para ayudar en las tareas de programación de puntos de inicio- parada de equipos y en las secuencias de control basadas en tiempo real. El FX07 dispone de una atractiva Pantalla de Cristal Líquido (LCD) opcional con una serie de iconos gráficos de estado, utilizados en las aplicaciones HVACR más comunes. Asimismo, el controlador soporta una interfaz de usuario medio (MUI) remota instalada en panel o pared. Las tarjetas de comunicación permiten integrar el controlador en una red N2 Open, LonWorks® de un sistema de automatización de edificios. Para aplicaciones autónomas, el Controlador de Campo FX07 dispone de servicios de comunicaciones para transmitir mensajes de notificación de eventos a través de mensajes de texto SMS. Gracias al paquete de software FX Tools, el controlador de unidades terminales FX07 es totalmente configurable para una amplia variedad de aplicaciones HVACR comerciales. Estas aplicaciones incluyen pequeños compresores de refrigeración, unidades cerradas de control, unidades de controladores de aire rooftop, unidades de fan coil, ventiladores de unidades e instalación en techos para vigas frías. zz Controlador de Libre Programación zz Opciones de Tarjetas de Comunicación de Red zz Servicios de Comunicación Remota zz Interfaz de usuario con pantalla de cristal líquido integral opcional con cuatro botones de control zz Salidas analógicas con opción de modulación de ancho de pulso (PWM) zz Modelos con varias configuraciones de salida de Triacs de estado sólido y relés de voltaje de línea Modelos con y sin pantalla Dimensiones en mm FX07 Controlador de Campo Plataforma de Controladores Facility Explorer Dispositivos de control electrónicos 108 145 118 62 49 145 118 108 49
- 152. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 152 sistemas de automatización de edificios Modelos 90-240 VCA/VCC Códigos de pedido DescripciónSin pantalla Con pantalla integral LP-FX07A00-000C LP-FX07A50-000C 4 AIs, 5 DIs, 2 AOs (0-10 V o PWM), 6 DOs (relés), sin tarjeta de comunicación LP-FX07A01-000C LP-FX07A51-000C 4 AIs, 5 DIs, 2 AOs (0-10 V o PWM), 6 DOs (relés), tarjeta N2 Open LP-FX07A03-000C LP-FX07A53-000C 4 AIs, 5 DIs, 2 AOs (0-10 V o PWM), 6 DOs (relés), tarjeta RS-232C LP-FX07A04-000C LP-FX07A54-000C 4 AIs, 5 DIs, 2 AOs (0-10 V o PWM), 6 DOs (relés), tarjeta BACnet LP-FX07A20-000C LP-FX07A70-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 BOs (4 relés, 2 Triacs), sin tarjeta de comunicación LP-FX07A21-000C LP-FX07A71-000C 4 AIs, 5 BIs, 2 AOs (0-10 V), 6 BOs (4 relés, 2 Triacs), tarjeta N2 Open LP-FX07A23-000C LP-FX07A73-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 DOs (4 relés, 2 Triacs), tarjeta RS-232C LP-FX07A24-000C LP-FX07A74-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 DOs (4 relés, 2 Triacs), tarjeta BACnet LP-FX07A30-000C LP-FX07A80-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 DOs (3 relés bloqueados, 1 relé libre 2 Triacs), sin tarjeta de com. LP-FX07A31-000C LP-FX07A81-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 DOs (3 relés bloqueados, 1 relé libre 2 Triacs), tarjeta N2 Open LP-FX07A33-000C LP-FX07A83-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 DOs (3 relés bloqueados, 1 relé libre 2 Triacs), tarjeta RS-232C LP-FX07A34-000C LP-FX07A84-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 DOs (3 relés bloqueados, 1 relé libre 2 Triacs), tarjeta BACnet Tarjeta de comunicación Códigos de pedido Descripción LP-NET071-000C Tarjeta de comunicación N2 Open LP-NET073-000C Tarjeta de comunicación RS-232 LP-NET074-000C Tarjeta de comunicación BACnet Accesorios Códigos de pedido Descripción LP-KIT100-000C Llave de programación FX DT-9100-8901 Adaptador de tensión de alimentación para la llave de programación: 230 VCA/12 VCC LP-KIT007-013C Cable de módem nulo para conexión del ordenador, 3 m LP-KIT007-014C Cable de módem nulo para conexión del ordenador, 15 m Modelos 24 VCA/VCC Códigos de pedido DescripciónSin pantalla Con pantalla integral LP-FX07D00-000C LP-FX07D50-000C 4 AIs, 5 DIs, 2 AOs (0-10 V o PWM), 6 DOs (relés), sin tarjeta de comunicación LP-FX07D01-000C LP-FX07D51-000C 4 AIs, 5 DIs, 2 AOs (0-10 V o PWM), 6 DOs (relés), tarjeta N2 Open LP-FX07D03-000C LP-FX07D53-000C 4 AIs, 5 DIs, 2 AOs (0-10 V o PWM), 6 DOs (relés), tarjeta RS-232C LP-FX07D04-000C LP-FX07D54-000C 4 AIs, 5 DIs, 2 AOs (0-10 V o PWM), 6 DOs (relés), tarjeta BACnet LP-FX07D20-000C LP-FX07D70-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 BOs (4 relés, 2 Triacs), sin tarjeta de comunicación LP-FX07D21-000C LP-FX07D71-000C 4 AIs, 5 BIs, 2 AOs (0-10 V), 6 BOs (4 relés, 2 Triacs), tarjeta N2 Open LP-FX07D23-000C LP-FX07D73-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 DOs (4 relés, 2 Triacs), tarjeta RS-232C LP-FX07D24-000C LP-FX07D74-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 DOs (4 relés, 2 Triacs), tarjeta BACnet LP-FX07D30-000C LP-FX07D80-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 DOs (3 relés bloqueados, 1 relé libre 2 Triacs), sin tarjeta de com. LP-FX07D31-000C LP-FX07D81-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 DOs (3 relés bloqueados, 1 relé libre 2 Triacs), tarjeta N2 Open LP-FX07D33-000C LP-FX07D83-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 DOs (3 relés bloqueados, 1 relé libre 2 Triacs), tarjeta RS-232C LP-FX07D34-000C LP-FX07D84-000C 4 AIs, 5 DIs, 2 AOs (0-10 V), 6 DOs (3 relés bloqueados, 1 relé libre 2 Triacs), tarjeta BACnet FX07 Controlador de Campo Dispositivos de control electrónicos
- 153. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 153 sistemas de automatización de edificios Interfaces de Usuario Códigos de pedido Descripción LP-DIS60P20-0C Interfaz de Usuario Medio Remota (MUI, versión 3): instalada en panel (modelo no aislado) LP-DIS60P21-0C Interfaz de Usuario Medio Remota (MUI, versión 3): instalada en pared (modelo aislado) LP-KIT007-000C Cable de conexión para conectar el FX07 a pantalla MUI instalada en panel - 3 m Software Códigos de pedido Descripción LP-FXTPRO-0 CD-Rom de FX Tools Pro (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON, FX CommPro BACnet) Nuevo usuario LP-FXTPRO-6 CD-Rom de FX Tools Pro (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON, FX CommPro BACnet) Actualización Módulos de Comando de Sala Módulos de Sensores de Sala - 80 mm x 80 mm, ºC (serie TM con pantalla) Códigos de pedido Descripción TM-2140-0000 Módulo de Sensor de Sala, sólo sensor de temperatura TM-2150-0000 Módulo de Sensor de Sala, botón de ocupación y LED TM-2160-0000 Módulo de Sensor de Sala, dial de consigna12-28 ºC, botón de ocupación y LED TM-2160-0002 Módulo de Sensor de Sala, dial de consigna 12-28 ºC, botón de ocupación y LED, anulación de velocidad del ventilador TM-2160-0005 Módulo de Sensor de Sala, dial de consigna +/-, botón de ocupación y LED TM-2160-0007 Módulo de Sensor de Sala, dial de consigna +/-, botón de ocupación y LED, anulación de velocidad del ventilador TM-2190-0000 Módulo de Sensor de Sala, dial de consigna 12-28 ºC TM-2190-0005 Módulo de Sensor de Sala, dial de consigna +/- Módulos de Comando de Sala Módulos de Sala en Red con conexión de Bus de serie al FX07 - 80 mm x 80 mm, ºC Códigos de pedido Descripción LP-NRM001-000C Módulo de Sala en Red, sólo sensor de temperatura, sin pantalla, sin dial de consigna LP-NRM002-000C Módulo de Sala en Red, con pantalla LCD, sensor de temperatura, dial de consigna, función de ocupación LP-NRM003-000C Módulo de Sala en Red con pantalla LCD, sensor de temperatura, dial de consigna, botón de anulación de velocidad del ventilador, función de ocupación Salidas digitales (binarias) para modelos seleccionados Modelos Canal Tipo Observación/Aplicación FX07D0x-xxx FX07D5x-xxx FX07A0x-xxx FX07A5x-xxx DO1, DO2, DO3 SPST 8(3)A, Relé 250 VCA Relés de alta resistencia que pueden utilizarse para conmutar un calentador eléctrico hasta 2 KW a 230 VCA (sólo Europa) Cada contacto de relé es independiente y dispone de su propia terminal común DO4, DO5, DO6 SPST 3(1)A, Relé 250 VCA Cada contacto de relé es independiente y dispone de su propia terminal común FX07D2x-xxx FX07D3x-xxx FX07D7x-xxx FX07D8x-xxx DO1, DO2 Triacs de 0,5 A/24 VCA Actuadores incrementales de bajo voltaje de 3 puntos y actuadores térmicos FX07A2x-xxx FX07A3x-xxx FX07A7x-xxx FX07A8x-xxx DO1, DO2 Triacs de 0,5 A/250 VCA Actuadores incrementales de voltaje de línea de 3 puntos y actuadores térmicos También se pueden usar para conmutar dispositivos de bajo voltaje de 24 VCA FX07D2x-xxx FX07D3x-xxx FX07D7x-xxx FX07D8x-xxx FX07A2x-xxx FX07A3x-xxx FX07A7x-xxx FX07A8x-xxx DO3 SPST 8(3)A, Relé 250 VCA Relés de alta resistencia que pueden utilizarse para conmutar un calentador eléctrico hasta 2 KW a 230 VCA (sólo Europa) DO4 – DO6 SPST 3(1)A, Relé 250 VCA En los modelos FX06P2x, cada contacto de relé es independiente y dispone de su propia terminal común. En los modelos FX07x3x-xxx y FX07x8x-xxx, los relés DO4, DO5 y DO6 están físicamente bloqueados, de tal manera que únicamente se puede cerrar una salida cada vez. Aplicación: Motores de ventiladores de 3 velocidades. FX07 Controlador de Campo Dispositivos de control electrónicos
- 154. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 154 sistemas de automatización de edificios Especificaciones técnicas Códigos del productos LP-FX07xxx-xxx Requisitos de la tensión de alimentación LP-FX07Dxx-xxx: 24 VCA/VCC ±15%, 50/60 Hz – SELV (Europa) – Clase 2 Norteamérica LP-FX07Axx-xxx: 90 a 240 VCA, 50/60 Hz Consumo de energía LP-FX07Dxx-xxx: 9 VA máximo LP-FX07Axx-xxx: 17 VA máximo Clase de protección IP20 CEI/EN60529 Condiciones ambientales de funcionamiento -40 ºC a 50 ºC; 10 a 95% HR (sin condensación) recuerde que la interfaz de usuario integral no funciona por debajo de -20 ºC Condiciones ambientales de almacenamiento -40 ºC a 70 ºC; 10 a 95% HR (sin condensación) Dimensiones (A x A x P) 145 mm, incluidos terminales x 108 mm x 49 mm - 62 mm con pantalla Peso (con embalaje) 0,60 kg Resolución de la pantalla LCD integral -999 a 999 o –99,9 a 99,9 Entradas digitales Contactos sin tensión Función de contador de transiciones a 50 Hz (mínimo de 10 ms ON y mínimo de 10 ms OFF) Entradas analógicas y precisión a 20 ºC de temperatura ambiente (fallo de sensor no incluido) Sin aislamiento. Software configurable. Tipo de sensor Rango Precisión A99 -40 a 100 °C ±0.5 °C NTC K10 -20 a 70 °C ±0.5 °C PT1000 extendido -40 a 160 °C ±0.5 °C Ni1000 -40 a 120 °C ±0.5 °C Activo 0...10 V 0...10 VCC ± 0,05 VDC Radiométrico activo 0,5 a 4,5 VCC ± 0,05 VDC Salidas analógicas 0...10 VCC, 3 mA, sin aislamiento para dispositivos de control y actuación Señal de Modulación de Ancho de Pulso (PWM) a 100 Hz de frecuencia de ciclo Salidas de relé Voltaje de prueba dieléctrico en contacto de relé abierto: 1.000 VCA RMS Rango de cambio de relé máximo con carga nominal: 6 operaciones/min Vida media del contacto de relé: 30.000 operaciones con carga máxima. Terminales de conexión para las salidas y tensión de alimentación Terminales de tornillo para cables de un máximo de 2 x 1,5 mm2 (AWG16), incluidos en el paquete. Terminales de conexión para las entradas y LON/ N2 Open/BACnet Bus Terminales de tornillo para cables de un máximo de 1 x 1,5 mm2 (AWG16), incluidos en el paquete. Cable bipolar de par trenzado con blindaje ≥ 0,8 mm (AWG20), incluido en el paquete Conformidad CE 2004/108/EC: EN 61000-6-2:2007, EN 61000-6-3:2007 - 2006/95/EC: EN 60730-1:2001 Conformidad UL UL916 FX07 Controlador de Campo Dispositivos de control electrónicos
- 155. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 155 El FX14 es un controlador de campo de equipos de la gama de productos Facility Explorer. El controlador está diseñado específicamente para aplicaciones comerciales de calefacción, ventilación, aire acondicionado (HVAC) y refrigeración. El controlador dispone de 29 entradas y salidas físicas y soporta una amplia gama de sensores de temperatura y dispositivos de actuación. Los parámetros en la aplicación de control se pueden mostrar y modificar desde las pantallas LCD opcionales. El FX14 cuenta con una pantalla LCD de última generación, que incluye un conjunto de iconos gráficos de estado, utilizados en las aplicaciones HVAC/R más comunes e interfaces de usuario medio remotas (MUI). El controlador FX14 puede equiparse con un módulo de comunicación opcional para su integración en un sistema de automatización de edificios N2 Open, LonWorks® o Bacnet®.. Además, el controlador de campo FX14 dispone de servicios de comunicaciones para transmitir mensajes de notificación de eventos a través de mensajes de texto SMS. El controlador de campo FX14 es totalmente configurable o programable, a través del paquete de software de FX Tools, para una gran variedad de aplicaciones HVACR comerciales. El FX14 también dispone de un Reloj en Tiempo Real integral para ayudar en las tareas de programación de puntos de inicio-parada de equipos y en las secuencias de control basadas en tiempo real. Características zz Opciones de comunicación de red modular zz Reloj en Tiempo Real integrado zz Servicios de comunicación zz De programación o configuración libre, a través de software de FX Tools zz Entradas analógicas seleccionables de software zz Interfaces de usuario integrales o remotas Dimensiones en mm Plataforma de Controladores Facility Explorer Códigos de pedido Descripción LP-FX14D10-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (5 relés + 4 Triacs), sin tarjeta de comunicación LP-FX14D11-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (5 relés + 4 Triacs), tarjeta N2 Open LP-FX14D13-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (5 relés + 4 Triacs), tarjeta RS232C LP-FX14D14-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (5 relés, 4 Triacs), tarjeta de comunicación BACnet® LP-FX14D60-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (5 relés, 4 Triacs), interfaz de usuario integral, sin tarjeta de comunicación LP-FX14D61-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (5 relés + 4 Triacs), tarjeta N2 Open e interfaz de usuario integral LP-FX14D63-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (5 relés + 4 Triacs), tarjeta RS232C e interfaz de usuario integral LP-FX14D64-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (5 relés + 4 Triacs), tarjeta BACnet® e interfaz de usuario integral LP-FX14D20-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (9 relés), sin tarjeta de comunicación LP-FX14D21-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (9 relés), tarjeta de comunicación N2 Open LP-FX14D23-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (9 relés), tarjeta RS232C LP-FX14D24-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (9 relés), tarjeta BACnet® LP-FX14D70-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (9 relés), interfaz de usuario integral, sin tarjeta de comunicación LP-FX14D71-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (9 relés), tarjeta N2 Open e interfaz de usuario integral LP-FX14D73-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (9 relés), tarjeta RS232C e interfaz de usuario integral LP-FX14D74-000C 6 AIs, 12 BIs, 2 AOs (0-10 V o PWM), 9 BOs (9 relés), tarjeta BACnet® e interfaz de usuario integral FX14 Controlador de Campo Dispositivos de control electrónicos 142 22 215 49 35
- 156. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 156 sistemas de automatización de edificios Tarjetas de comunicación Códigos de pedido Descripción LP-NET151-010C Tarjeta de comunicación N2 Open LP-NET163-000C Tarjeta de comunicación RS-232C LP-NET164-000C Tarjeta BACnet® para FX14 RevB Interfaces de Usuario Códigos de pedido Descripción LP-DIS60P20-0C Interfaz de usuario medio remota (MUI) para montaje en panel LP-DIS60P21-0C Interfaz de usuario medio remota (MUI) para montaje en pared LP-KIT007-000C Cable de conexión para conectar el FX07 a pantalla MUI instalada en panel - 3 m Accesorios Códigos de pedido Descripción LP-KIT007-000C Cable de conexión para conectar el FX14 a pantalla MUI instalada en panel - 3 m LP-KIT014-000C Kit de conectores roscados hembra LP-KIT100-000C Llave de programación FX DT-9100-8901 Adaptador de tensión de alimentación para la llave de programación: 230 VCA/12 VCC Módulos de Comando de Sala Módulos de Sensores de Sala - 80 mm x 80 mm, ºC (serie TM con pantalla) Códigos de pedido Descripción TM-2140-0000 Módulo de Sensor de Sala, sólo sensor de temperatura TM-2150-0000 Módulo de Sensor de Sala, botón de ocupación y LED TM-2160-0000 Módulo de Sensor de Sala, dial de consigna 12-28 ºC, botón de ocupación y LED TM-2160-0002 Módulo de Sensor de Sala, dial de consigna 12-28 ºC, botón de ocupación y LED, anulación de velocidad del ventilador TM-2160-0005 Módulo de Sensor de Sala, dial de consigna +/-, botón de ocupación y LED TM-2160-0007 Módulo de Sensor de Sala, dial de consigna +/-, botón de ocupación y LED, anulación de velocidad del ventilador TM-2190-0000 Módulo de Sensor de Sala, dial de consigna 12-28 ºC TM-2190-0005 Módulo de Sensor de Sala, dial de consigna +/- Módulos de Comando de Sala Módulos de Sala en Red con Conexión de Bus de serie al FX14 - 80 mm x 80 mm, ºC Códigos de pedido Descripción LP-NRM001-000C Módulo de Sala en Red, sólo sensor de temperatura, sin pantalla, sin dial de consigna LP-NRM002-000C Módulo de Sala en Red, con pantalla LCD, sensor de temperatura, dial de consigna, función de ocupación LP-NRM003-000C Módulo de Sala en Red con pantalla LCD, sensor de temperatura. dial de consigna, botón de anulación de velocidad del ventilador, función de ocupación Software Códigos de pedido Descripción LP-FXTPRO-0 CD-Rom de FX Tools Pro (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON, FX CommPro BACnet) Nuevo usuario LP-FXTPRO-6 CD-Rom de FX Tools Pro (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON, FX CommPro BACnet) Actualización FX14 Controlador de Campo Dispositivos de control electrónicos
- 157. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 157 sistemas de automatización de edificios Canal Tipo Observación/Aplicación Entrada analógica (AI) AI1, AI2, AI3, AI4, AI5, AI6 Véase tabla a continuación resolución de 16 bits Software de configuración libre. Aplicaciones: temperatura, humedad o presión AI V Ref +16 V, 20 mA máx. o +5 V, 20 mA máx. Para suministrar energía directamente desde los sensores activos FX14 de 0...10 V o para suministrar energía directamente desde los sensores radiométricos activos FX14. La selección de ambas configuraciones se realiza a través de jumpers Entrada digital (DI) DI1, DI2, DI3, DI4, DI5, DI6, DI7, DI8, DI9,DI10, DI11,DI12 Contactos sin tensión Función de contador de transiciones, máximo 10 ms conectado y 10 ms desconectado (a 50 Hz) Salida digital (DO) DO1, DO2, DO3 Relés de tensión SPST 8(3) A, 250 V Existe un aislamiento doble entre los relés y cada uno se puede utilizar con diferentes voltajes DO4, DO5 Relés de tensión SPST 8(3) A, 250 V DO6 Relés de tensión SPST 8(3) A, 250 V o Triacs de 0,5A, 24VCA DO7, DO8, DO9 Relés de tensión SPST 8(3) A, 250 V o Triacs de 0,5A, 24VCA Salida Analógica (AO) AO V Ref 15 VCC 10 mA máx. Señal de referencia de voltaje utilizada para entradas PWM de unidades de frecuencia y controladores de velocidad de ventiladores AO1 0...10 VCC, 3 mA o PWM, 100 Hz Utilizado para impulsar actuadores motorizados, Triacs de potencia, unidades de frecuencia o controladores de velocidad de ventiladores Resolución de 16 bits AO V Ref 15 VCC 10 mA máx. Señal de referencia de voltaje utilizada para entradas PWM de unidades de frecuencia y controladores de velocidad de ventiladores AO2 0...10 VCC, 3 mA o PWM, 100 Hz Utilizado para impulsar actuadores motorizados, Triacs de potencia, unidades de frecuencia o controladores de velocidad de ventiladores Resolución de 16 bits Tipos de sensores disponibles Tipo de sensor Rango de linealización Precisión a 20 ºC de temperatura ambiente Ni1000 JCI -40°C a 120°C ±0 5 °C Pt1000 -50°C a 160°C ±0 5 °C A99 -50°C a 100°C ±0 5 °C NTC K10 -20°C a 70°C ±0 5 °C 0 a 5 VCC radiométrico 0,5 a 4,5 VCC (10 a 90% de tensión de alimentación) ± 0,05 VDC 0 a 10 VCC 0 a 10 VCC ± 0,05 VDC FX14 Controlador de Campo Dispositivos de control electrónicos
- 158. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 158 sistemas de automatización de edificios Especificaciones técnicas Códigos del productos LP-FX14Dxx-000C Requisitos de la tensión de alimentación 24 VCA ±15%, 50/60 Hz - Tensión de alimentación de clase 2– SELV en Europa Consumo de energía 19,5 VA con carga máxima. Clase de protección Controlador IP20/IP55 pantalla LCD integral Condiciones ambientales de funcionamiento -40 ºC a +60 °C; 0 a 95% HR (sin condensación) recuerde que la interfaz de usuario integral no funciona por debajo de -20 ºC Condiciones ambientales de almacenamiento -40 ºC a +70 °C; 0 a 95% HR (sin condensación) Dimensiones (A x A x P) 142 mm x 215 mm x 49 mm Con pantalla: 142 mm x 215 mm x 63 mm Peso (con embalaje) 0,74 kg Resolución de la pantalla LCD integral -999 a 999 o –99,9 a 99,9 (4 dígitos en cada fila) Terminales de conexión para AIs, DOs y tensión de alimentación Terminales de tornillo para cables de un máximo de 1 x 1,5 mm2 (AWG16), incluidos en el paquete. Terminales de conexión para las LON/Bus N2 Open Terminales de tornillo, cable hasta 1,5 mm2 , AWG24 a AWG16, incluido en el paquete Cable Belden, cable bipolar de par trenzado con blindaje ≥ 0,8 mm (AWG20) Terminales de conexión para AOs, DIs y pantalla remota Terminales de tornillo, cable hasta 1,5 mm2 , AWG24 a AWG16, incluido en el paquete Conformidad CE 2004/108/EC: EN 61000-6-2:2007, EN 61000-6-3:2007 - 2006/95/EC: EN 60730-1:2001 Conformidad UL UL916 FX14 Controlador de Campo Dispositivos de control electrónicos
- 159. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 159 El controlador de campo FX15 (FX15 Classic) es un controlador de campo de alto rendimiento del sistema Facility Explorer, específicamente diseñado para aplicaciones comerciales de Calefacción, Ventilación y Aire Acondicionado (HVAC) y refrigeración, como enfriadoras y rooftops, unidades compactas de aire acondicionado para interiores, unidades de control de aire (AHUs) y unidades cerradas de control. El FX15 dispone de 27 entradas y salidas físicas y soporta una amplia gama de sensores de temperatura y dispositivos de actuación. Se pueden conseguir hasta 64 entradas físicas adicionales, añadiendo los módulos de expansión XT/ XP en el Bus N2 Open local. El FX15 es de programación y configuración libre y utiliza el paquete de software FX Tools para una amplia variedad de aplicaciones comerciales HVAC y de refrigeración. El controlador FX15 puede equiparse con una tarjeta de comunicación opcional para su integración en un sistema de automatización de edificios compatible con N2 Open o LonWorks® . El FX15 también dispone de un reloj en tiempo real integrado para ayudar en las tareas de programación de puntos de inicio-parada de equipos y en las secuencias de control basadas en tiempo real. Características zz Opciones de tarjetas modulares de comunicación zz Reloj en tiempo real integrado zz De programación o configuración libre, a través del software de FX Tools zz Entradas analógicas seleccionables de software zz Interfaces de usuario integrales o remotas Dimensiones en mm Controladores de rango de temperatura estándar Códigos de pedido Descripción LP-FX15D10-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés + 5 Triacs, sin tarjeta de comunicación. LP-FX15D11-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés + 5 Triacs, tarjeta de comunicación N2 Open. LP-FX15D60-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés + 5 Triacs, MUI integral LP-FX15D61-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés + 5 Triacs, tarjeta N2 Open y MUI integral. LP-FX15D20-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, sin tarjeta de comunicación. LP-FX15D21-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, tarjeta N2 Open. LP-FX15D70-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, MUI integral, sin tarjeta de comunicación. LP-FX15D71-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, tarjeta N2 Open y MUI integral. Controladores de Rango de Temperatura Expandido Códigos de pedido Descripción LP-FX15X10-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés + 5 Triacs, sin tarjeta de comunicación. LP-FX15X11-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés + 5 Triacs, tarjeta de comunicación N2 Open. LP-FX15X20-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, sin tarjeta de comunicación. LP-FX15X21-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, tarjeta N2 Open. Plataforma de Controladores Facility Explorer FX15 Controlador de Campo Dispositivos de control electrónicos 179 4465 215 122 142 66 49 35
- 160. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 160 sistemas de automatización de edificios Tarjetas de comunicación Códigos de pedido Descripción LP-NET151-010C Tarjeta de comunicación N2 Open Interfaces de Usuario Códigos de pedido Descripción LP-DIS60P20-0C Interfaz de usuario medio remota (montaje en panel) LP-DIS60P21-0C Interfaz de usuario medio remota (montaje en pared) Módulos I/O de expansión Códigos de pedido Descripción LP-XT91D00-000C Módulo de expansión LP-XP91D02-000C Tarjeta de expansión: 6 AIs, 2 AOs LP-XP91D03-000C Tarjeta de expansión: 8 DOs (Triacs) LP-XP91D04-000C Tarjeta de expansión: 4 DIs, 4 DOs (Triacs) LP-XP91D05-000C Tarjeta de expansión: 8 DIs LP-XP91D06-000C Tarjeta de expansión: 4 DOs (relés) 230 VCA (sólo Europa) Accesorios Códigos de pedido Descripción LP-KIT007-000C Cable de conexión para interfaz de 3 m para conectar el FX15 a las interfaces MUI de usuario LP-KIT015-000C Kit de conectores roscados hembra LP-KIT015-001C Kit de conectores de abrazaderas de jaula hembra LP-KIT100-000C Llave de programación FX Software Códigos de pedido Descripción LP-FXTPRO-0 CD-Rom de FX Tools Pro (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON, FX CommPro BACnet) Nuevo usuario LP-FXTPRO-6 CD-Rom de FX Tools Pro (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON, FX CommPro BACnet) Actualización FX15 Controlador de Campo Dispositivos de control electrónicos
- 161. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 161 sistemas de automatización de edificios Especificaciones técnicas - Información I/O Terminales (cont.) Canal Tipo Observación/Aplicación Entrada Analógica (AI) TB1 AI1, AI2, AI3, AI4, AI5, AI6 Véase tabla a continuación. resolución de 16 bits Software de configuración libre. Aplicaciones: temperatura, humedad o presión 3, 8 EXT-VCC +16 V, 80 mA Sensores 0-10 V o sensores máx. no. 4,0/4-20 mA 13 AVPS/EXT-VCC AVPS = +5 V, 20 mA EXT-VCC = +16 V, 80 mA Para suministrar energía directamente desde los sensores radiométricos FX15, con AVPS o sensores de 0-10 V 0/4-20 mA con EXT-VCC. La selección de AVPS y EXT-VCC se realiza a través de jumpers. Entrada Digital (DI) TB2 DI1, DI2, DI3, DI4, DI5, DI6, DI7, DI8 Contactos sin tensión El aislamiento del microprocesador se consigue si se utiliza una tensión de alimentación de 24 VCA para suministrar energía a las entradas digitales (a través de las terminales 34, 35) diferente a la utilizada para suministrar energía al controlador. Función de contador de transiciones, máximo 500 ms conectado y 500 ms desconectado (a Hz) Para conseguir una función de contador Salida Digital (DO) TB3 DO1, DO2, DO3 SPST 8(3)A, relés de potencia 250 V Existe un aislamiento doble entre los relés y cada uno se puede utilizar con diferentes voltajes TB4 DO4, DO5 SPST 5(3)A, relés de potencia 250 V o Triacs 0,5 A, 24 VCA Este grupo cuenta con un doble aislamiento con respecto al resto de relés, pero comparten la misma corriente; por lo tanto, deben conectarse en el mismo voltaje. TB5 DO6, DO7, DO8 SPST 5(3)A, relés de potencia de 250 V o Triacs 0,5 A, 24 VCA Este grupo cuenta con un doble aislamiento con respecto al resto de relés, pero comparten la misma corriente; por lo tanto, deben conectarse en el mismo voltaje. TB6 FALLO SPDT 8(3)A, relés de potencia de 250 V Relé de fallo para mejorar la seguridad. El relé regresa a su posición NC (normalmente cerrada) no sólo cuando se produce un fallo de alimentación, sino también cuando falla el microprocesador: perro guardián, caída de tensión, etc. Salida Analógica (AO) TB7 AO1, AO2 0…10 VDC, 3 mA resolución de 16 bits El aislamiento del microprocesador se consigue si se utiliza una fuente de alimentación de 24 VCA para suministrar energía a las salidas analógicas diferente a la utilizada para suministrar energía al controlador. TB8 AO3, AO4 0…10 VDC, 3 mA resolución de 16 bits El aislamiento del microprocesador se consigue si se utiliza una tensión de alimentación de 24 VCA para suministrar energía a las salidas analógicas (a través de las terminales 79, 80) diferente a la utilizada para suministrar energía al controlador. FX15 Controlador de Campo Dispositivos de control electrónicos
- 162. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 162 sistemas de automatización de edificios Tipos de sensores disponibles Tipo de sensor Rango de linealización Precisión a 20 ºC de temperatura ambiente Ni1000 JCI -45 a 120 °C ±0.5 °C Ni1000 JCI Extended 20 a 287 °C Ni1000 Siemens™ -50 a 160 °C Ni1000 DIN -60 a 180 °C Pt1000 -50 a 160 °C A99 -50 a 100 °C NTC 2.2K -40 a 150 °C 0 a 5 VCC radiométrico 0,5 a 4,5 VCC (10 a 90% de tensión de alimentación) ±0,05 V 0 a 10 VCC 0 a 10 voltios 0 a 20 mA 0 a 20 mA ±0,1 mA FX15: modelos estándar y de rango expandido (la información del modelo de rango expandido aparece en negrita) Códigos del producto LP-FX15Dxx-000C LP-FX15Xxx-000C Requisitos de la tensión de alimentación 24 VCA ±15%, 50/60 Hz - Tensión de alimentación de clase 2– SELV en Europa Consumo de energía 15 VA con carga máxima. Clase de protección Controlador IP20, MUI integral IP40 Condiciones ambientales de funcionamiento Controlador STD: -20 ºC a 50 ºC; 10 a 95% HR (sin condensación) Controlador de rango expandido: -40 a 60 °C, 10 to 95% HR (sin condensación) Recuerde que la interfaz de usuario integral no funciona por debajo de -20 °C Condiciones ambientales de almacenamiento -40 ºC a 70 ºC; 10 a 95% HR (sin condensación) Dimensiones (A x A x P) 142 mm x 215 mm x 49 mm con pantalla: 142 mm x 215 mm x 66 mm Peso (con embalaje) 0,74 kg Terminales de conexión para señales y tensión de alimentación Terminales de tornillo para cables de un máximo de 1 x 1,5 mm2 (AWG16), incluidos en el paquete. Terminales de conexión para LON/Bus N2 Open Terminales de tornillo, cable hasta 1,5 mm2, AWG24 a AWG16, incluido en el paquete Cable Belden, cable bipolar de par trenzado con blindaje ≥ 0,8 mm (AWG20) Terminales de conexión para Bus de extensión y pantalla remota Terminales de tornillo, cable hasta 1,5 mm2, AWG24 a AWG16, incluido en el paquete Conformidad CE 2004/108/EC: EN 61000-6-2:2007, EN 61000-6-3:2007 - 2006/95/EC: EN 60730-1:2001 Conformidad UL UL916 FX15 Controlador de Campo Dispositivos de control electrónicos
- 163. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 163 El Controlador de Campo Universal FX15 es un controlador de campo de alto rendimiento del sistema Facility Explorer, específicamente diseñado para aplicaciones comerciales de Calefacción, Ventilación y Aire Acondicionado (HVAC) y Refrigeración, como enfriadoras y rooftops, unidades compactas de aire acondicionado para interiores, Unidades de Control de Aire (AHUs) y unidades cerradas de control. El FX15 Universal dispone de 26 entradas y salidas físicas y soporta una amplia gama de sensores de temperatura y dispositivos de actuación. Se pueden conseguir hasta 64 entradas físicas adicionales, añadiendo los módulos de expansión XT/XP en el Bus N2 Open local. El FX15 es totalmente configurable o programable, a través del paquete de software de FX Tools, para una gran variedad de aplicaciones HVACR comerciales. El controlador FX15 puede equiparse con una tarjeta de comunicación opcional para su integración en un sistema de automatización de edificios compatible con N2 Open o LonWorks® . El FX15 también dispone de un Reloj en Tiempo Real integrado para ayudar en las tareas de programación de puntos de inicio-parada de equipos y en las secuencias de control basadas en tiempo real. Características zz Opciones de tarjetas modulares de comunicación zz Reloj en tiempo real integrado zz De programación o configuración libre, a través del paquete de software de FX Tools. zz Entradas analógicas seleccionables de software zz Interfaces de usuario integrales o remotas zz Aislamiento galvánico entre la tensión de alimentación, los canales I/O y la CPU Dimensiones en mm Códigos de pedido Descripción LP-FX15D00-000C 6 AIs, 8 DIs, 4 AOs, 8 DOs: 3 relés + 5 Triacs LP-FX15D01-000C 6 AIs, 8 DIs, 4 AOs, 8 DOs: 3 relés + 5 Triacs, tarjeta de comunicación N2 Open. LP-FX15D50-000C 6 AIs, 8 DIs, 4 AOs, 8 DOs: 3 relés + 5 Triacs, pantalla MUI integral LP-FX15D51-000C 6 AIs, 8 DIs, 4 AOs, 8 DOs: 3 relés + 5 Triacs, tarjeta N2 Open y MUI integral. Tarjetas de Comunicación Códigos de pedido Descripción LP-NET151-000C Tarjeta de comunicación N2 Open Pantallas de Interfaz de Usuario Códigos de pedido Descripción LP-DIS60P20-0C Interfaz de Usuario Medio (4 x 25 caracteres), pantalla LCD retroiluminada, versión de montaje en panel. LP-DIS60P21-0C Interfaz de Usuario Medio (4 x 25 caracteres), pantalla LCD retroiluminada, versión de montaje en pared. Plataforma de Controladores Facility Explorer Dispositivos de control electrónicos 179 4465 215 122 142 66 49 35 FX15 Universal Controlador de Campo Universal
- 164. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 164 sistemas de automatización de edificios Módulos de Expansión Códigos de pedido Descripción LP-XT91D00-000C Módulo de Expansión LP-XP91D02-000C Tarjeta de Expansión: 6 AIs, 2 AOs LP-XP91D03-000C Tarjeta de Expansión: 8 DOs (Triacs) LP-XP91D04-000C Tarjeta de Expansión: 4 DI, 4 DOs (Triacs) LP-XP91D05-000C Tarjeta de Expansión: 8 DI LP-XP91D06-000C Tarjeta de Expansión: 4 DOs (relés) 230 VCA (sólo Europa) Accesorios Códigos de pedido Descripción LP-KIT007-000C Cable de conexión de 3 m para conectar el FX15 Universal a la pantalla MUI LP-KIT100-000C Llave de programación FX Especificaciones técnicas - Información I/O Terminales (cont.) Canal Tipo Observación/Aplicación Entrada Analógica (AI) TB1 AI1, AI2, AI3, AI4, AI5, AI6 Resolución de 16 bits Software de configuración libre. Para la configuración 0-20/4-20 mA, consulte la aplicación Configuración de jumpers: temperatura, humedad, presión, etc. 3, 8 EXT-VCC +17 V, 80 mA Para suministrar energía, directamente desde el controlador, a un máx. de 4 sensores 0-20/4-20 mA 13 AVPS/EXT-VCC AVPS = +5 V, 20 mA EXT-VCC = +16 V, 80 mA Para suministrar energía directamente desde los sensores radiométricos FX15, con AVPS o sensores de 0-10 V 0/4-20 mA con EXT-VCC. La selección de AVPS y EXT-VCC se realiza a través de jumpers. Entrada Digital (DI) TB6 DI1, DI2, DI3, DI4, DI5, DI6, DI7, DI8 Contactos sin tensión Función de contador de transiciones, máximo 500 ms conectado y 500 ms desconectado (a Hz) Para conseguir una función de contador más rápida, utilice el módulo XP-9105. Salida Digital (DO) TB1 FALLO, DO7, DO6 Relés de tensión SPST 8(3) A TB2 DO1, DO2, DO3, DO4, DO5 Triacs de 0,5A/24 VCA Salida Analógica (AO) TB3 AO1, AO2, AO3, AO4 0 ÷10 VCC, 10 mA o PWM, 20 mA (Máx. 500 ohmios) Software configurable y jumper seleccionable (consulte la sección Configuración de jumpers para impulsar actuadores a motor, Triacs de potencia, unidades de frecuencia). Resolución de 16 bits Al sistema supervisor 1: RT+, 2: RT- o NETA, 3: Com o NETB Conexión al sistema supervisor, N2Open o LON La tarjeta de comunicación es opcional; si no está instalada, se perderá el conector hembra Pantalla/Bus de extensión LL+, LL-, +9 CC, Com Enlace descendente RS485 + tensión de alimentación Pantalla/Bus de extensión Bus de expansión a dispositivos de campo, tarjeta I/O de expansión, pantalla y llave de programación. Tensión de alimentación a pantalla y llave de programación proporcionada por los controladores. Software Códigos de pedido Descripción LP-FXTPRO-0 LP-FXTPRO-6 FX15 Universal Controlador de Campo Universal Dispositivos de control electrónicos
- 165. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 165 sistemas de automatización de edificios Tipos de sensores disponibles Tipo de sensor Rango de linealización Precisión a 20 ºC de temperatura ambiente Ni1000 JCI -45°C a 120°C ±0.5 °C Ni1000 JCI Extended 20°C a 287°C Ni1000 Siemens™ -50°C a 160°C Ni1000 DIN -60°C a 180°C Pt1000 -50°C a 160°C A99 -50°C a 100°C NTC 2.2K -40°C a 150°C 0 a 5 VCC radiométrico 0,5 a 4,5 VCC (10 a 90% de tensión de alimentación) ±0,05 V 0 a 10 VCC 0 a 10 voltios 0 a 20 mA 0 a 20 mA ±0,1 mA FX15 Universal Códigos del productos LP-FX15DOx-000C LP-FX15D5x-000C Requisitos de la tensión de alimentación 24 VCA ±15%, 50/60 Hz - Tensión de alimentación de clase 2 Consumo de energía 15 VA con carga máxima. Clase de protección Controlador IP20 MUi integral IP40 Condiciones ambientales de funcionamiento -20 ºC a +50°C; 0 a 95% HR (sin condensación) Condiciones ambientales de almacenamiento -20 ºC a +70°C; 0 a 95% HR (sin condensación) Dimensiones (A x A x P) 142 mm x 215 mm x 49 mm Peso (con embalaje) 0,74 kg Terminales de conexión para señales y tensión de alimentación Terminales de tornillo para cables de un máximo de 1 x 1,5 mm2 (AWG16), incluidos en el paquete. Terminales de conexión para LON/Bus N2 Open Terminales de tornillo, cable hasta 1,5 mm2, AWG24 a AWG16, incluido en el paquete Cable Belden, cable bipolar de par trenzado con blindaje ≥ 0,8 mm (AWG20) Terminales de conexión para Bus de extensión y pantalla remota Terminales de tornillo, cable hasta 1,5 mm2, AWG24 a AWG16, incluido en el paquete Conformidad CE 2004/108/EC: EN 61000-6-2:2007, EN 61000-6-3:2007 - 2006/95/EC: EN 60730-1:2001 Conformidad UL UL916 FX15 Universal Controlador de Campo Universal Dispositivos de control electrónicos
- 166. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 166 Dimensiones en mm El FX16 Master Controller es un controlador de campo de alto rendimiento del sistema Facility Explorer, diseñado para aplicaciones comerciales de Calefacción, Ventilación y Aire Acondicionado (HVAC) y refrigeración, como enfriadoras y rooftops, unidades compactas de aire acondicionado para interiores, Unidades de Control de Aire (AHUs) y unidades cerradas de control. El FX16 dispone de 27 entradas y salidas físicas y soporta una amplia gama de sensores de temperatura y dispositivos de actuación. Se pueden conseguir hasta 64 entradas y salidas físicas adicionales, añadiendo módulos de expansión XT/XP. El FX16 puede gestionar una aplicación de control distribuido con hasta 16 controladores esclavo FX (FX05 Advanced, FX06, FX07, FX14, FX15). Los parámetros en la aplicación de control distribuido se pueden mostrar y modificar desde las interfaces de usuario opcionales. Además, el controlador de campo FX16 dispone de servicios de comunicaciones para transmitir mensajes de notificación de eventos a través de mensajes de texto SMS o por correo electrónico. Gracias a su servidor Web integrado, usted puede navegar y ajustar los parámetros de las aplicaciones desde una ubicación remota. El FX16 Master Controller es totalmente configurable o programable, a través del paquete de software de FX Tools, para una gran variedad de aplicaciones HVACR comerciales. El FX16 Master Controller puede equiparse con una tarjeta de comunicación opcional para su integración en un Sistema de Automatización de Edificios (BAS) compatible con N2 Open, LonWorks® o BACnet. Características zz Aplicación de control distribuido zz Servidor Web incorporado zz Servicios de comunicación zz Opciones de tarjetas modulares de comunicación zz De programación o configuración libre, a través del paquete de software de FX Tools zz Cálculo de tendencia incorporado y registro de eventos zz Entradas analógicas seleccionables de software zz Interfaces de Usuario (UI) integrales o remotas opciones Controladores de rango de temperatura estándar Códigos de pedido Descripción LP-FX16D00-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, sin tarjeta de comunicación LP-FX16D01-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, tarjeta de comunicación N2 Open. LP-FX16D03-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, tarjeta de comunicación RS-232 LP-FX16D10-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés, 5 Triacs, sin tarjeta de comunicación LP-FX16D11-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés, 5 Triacs, tarjeta de comunicación N2 Open LP-FX16D13-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés, 5 Triacs, tarjeta de comunicación RS-232 Plataforma de Controladores Facility Explorer FX16 Master Controller Dispositivos de control electrónicos 179 4465 215 122 142 66 49 35
- 167. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 167 sistemas de automatización de edificios Tarjetas de Comunicación Códigos de pedido Descripción LP-NET151-010C Tarjeta de Comunicación N2 Open para FX15 y FX16 LP-NET161-000C Tarjeta de Comunicación N2 Open para FX16x Rev. A LP-NET152-010C Tarjeta de Comunicación LON para FX15 y FX16 LP-NET163-000C Tarjeta de Comunicación RS-232 para FX16 LP-NET164-000C Tarjeta de Comunicación BACnet para FX16x Rev. A Interfaces de Usuario Códigos de pedido Descripción LP-DIS60P20-0C Interfaz de usuario medio remota (MUI) para FX16 (montaje en panel) LP-DIS60P21-0C Interfaz de usuario medio remota (MUI) para FX16 (montaje en pared) Módulos I/O de Expansión Códigos de pedido Descripción LP-XT91D00-000C Módulo de Extensión Facility Explorer LP-XP91D02-000C Módulo de Expansión Facility Explorer 6AI, 2 AO LP-XP91D03-000C Módulo de Expansión Facility Explorer 8DO (Triacs) LP-XP91D04-000C Módulo de Expansión Facility Explorer 4 DI, 4 DO (Triacs) LP-XP91D05-000C Módulo de Expansión Facility Explorer 8DI LP-XP91D06-000C Módulo de Expansión Facility Explorer 4 relés, 230 VCA (sólo Europa) Controladores de Rango de Temperatura Expandido Códigos de pedido DescripciónSin pantalla Con pantalla integral LP-FX16X00-000C LP-FX16X50-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, sin tarjeta de comunicación LP-FX16X01-000C LP-FX16X51-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, tarjeta de comunicación N2 Open. LP-FX16X03-000C LP-FX16X53-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, tarjeta de comunicación RS-232 LP-FX16X04-000C LP-FX16X54-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 9 relés, tarjeta de comunicación BACnet LP-FX16X10-000C LP-FX16X60-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés, 5 Triacs, sin tarjeta de comunicación LP-FX16X11-000C LP-FX16X61-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés, 5 Triacs, tarjeta de comunicación N2 LP-FX16X13-000C LP-FX16X63-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés, 5 Triacs, tarjeta de comunicación RS-232 LP-FX16X14-000C LP-FX16X64-000C 6 AIs, 8 DIs, 4 AOs, 9 DOs: 4 relés, 5 Triacs, tarjeta de comunicación BACnet FX16 Master Controller Dispositivos de control electrónicos
- 168. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 168 sistemas de automatización de edificios Accesorios Códigos de pedido Descripción LP-KIT007-000C Cable de interfaz de 3m para interfaz de usuario medio (MUI) a FX16 LP-KIT007-001C Cable de interfaz para módem estándar a FX16 y Master Display LP-KIT007-013C Cable de módem nulo, 3 m LP-KIT007-014C Cable de módem nulo, 15 m LP-KIT100-000C Llave de programación LP-KIT015-000C Kit de conectores roscados para FX15 y FX16 LP-KIT007-002C Cable de interfaz de 1,5 m para módem GSM a FX16 y Master Display LP-KIT090-000C Módem FastTrack GSM 900/1800 LP-KIT090-001C Antena plug-in para módem GSM LP-KIT090-003C Antena magnética para módem GSM instalada con 2,5 m de cable LP-KIT090-004C Antena para módem GSM instalada en panel con 5 m de cable LP-KIT090-005C Adaptador de corriente para módem GSM, 230 VCA/12 VCC, taco LP-KIT015-001C Kit de conectores de abrazaderas de jaula hembra Especificaciones técnicas - Información I/O Terminales (cont.) Canal Tipo Observación/Aplicación Entrada Analógica (AI) TB1 AI1, AI2, AI3, AI4, AI5, AI6 Consulte siguiente tabla. Resolución de 16 bits Software de configuración libre. Aplicaciones: temperatura, humedad o presión 3, 8 EXT-VCC +16 V, 80 mA Sensores 0-10 V o sensores máx. no. 4,0/4-20 mA 13 AVPS/EXT- VCC AVPS = +5 V, 20 mA EXT-VCC = +16 V, 80 mA Para suministrar energía directamente desde los sensores radiométricos FX16, con AVPS o sensores 0-10V, 0/4-20 mA con EXT-VCC. La selección de AVPS y EXT-VCC se realiza a través de jumpers. Entrada Digital (DI) TB2 DI1, DI2, DI3, DI4, DI5, DI6, DI7, DI8 Contactos sin tensión Para garantizar el aislamiento galvánico, utilice una tensión de alimentación de 24 VCA diferente para suministrar energía a las entradas digitales (a través de las terminales 34,35) Función contador de transiciones, máximo 500 ms conectado y 500 ms desconectado (1 Hz) Para conseguir una función de contador De forma más rápida, utilizar el módulo LP-XP9ID0S Salida Digital (DO) TB3 DO1, DO2, DO3 Relés de tensión SPST 8(3) A Rango UL/CUR: 8A 250 VCA, 8A 30 VCC Rango VDE: 8A 250 VCA Vida eléctrica prevista (mínimo de operaciones): 1 x 100.000 operaciones (360 oper. x hora) Bobinas de contacto para resistencias dieléctricas: 4000 VRMS TB4 DO4, DO5 SPST 5(3)A, relés de potencia 250 V o Triacs 0,5A, 24 VCA Rango (resistivo): 5A 125 VCA, 5A 250 VCA, 5A 30 VCC Vida eléctrica prevista (mínimo de operaciones): 5A 125 VCA 50.000; 5A 250 VCA 50.000; 5A 30 VCC 100.000 Bobinas de contacto para resistencias dieléctricas: 4000 VRMS por 1 min.TB5 DO6, DO7, DO8 SPST 5(3)A, relés de potencia 250 V o Triacs 0,5A, 24 VCA TB6 DO9 Relé SPDT NC 8(3)A 250V Igual que relés TB3. Relé de fallo para mejorar la seguridad. El relé regresa a su posición NC (normalmente cerrada) no sólo cuando se produce un fallo de alimentación, sino también cuando falla el microprocesador: perro guardián, caída de tensión, etc. Salida Analógica (AO) TB7 AO1, AO2 0 to 10 VCC (máx. 1,5 mA) Para impulsar actuadores analógicos, unidades de frecuencia; resolución 16 bits TB8 AO3, AO4 0 to 10 VCC (máx. 1,5 mA) Para impulsar actuadores analógicos, unidades de frecuencia; resolución 16 bits 79, 80 AO V~ Hot AO V~ Com 24 VCA Para garantizar el aislamiento galvánico, utilice una tensión de alimentación de 24 VCA diferente para suministrar energía a las salidas analógicas. FX16 Master Controller Dispositivos de control electrónicos
- 169. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 169 sistemas de automatización de edificios Tipos de sensores disponibles Tipo de sensor Rango de linealización Precisión a 20 ºC de temperatura ambiente Ni1000 JCI -45 °C a 120°C ±0.5 °C Ni1000 JCI Extended 20 °C a 287 °C Ni1000 Siemens™ -50°C a 160°C Ni1000 DIN -60°C a 180°C Pt1000 -50°C a 160°C A99 -50°C a 100°C NTC 2.2K -40 °C a 150 °C 0 a 5 VCC radiométrico 0,5 a 4,5 VCC (10 a 90% de tensión de alimentación) ±0,05 V 0 a 10 VCC 0 a 10 voltios 0 a 20 mA 0 a 20 mA ±0,1 mA FX16: Modelos Estándar y de Rango Expandido (la información del modelo de rango expandido aparece en negrita) Códigos del productos LP-FX16Dxx-000C LP-FX16Xxx-000C Requisitos de la tensión de alimentación 24 VCA ±15%, 50/60 Hz - Tensión de alimentación de clase 2– SELV en Europa Consumo de energía 15 VA con carga máxima. Fusible interno 2 A, 250 V Clase de protección IP20 Condiciones ambientales de funcionamiento Controlador STD: -20 ºC a +50°C; 0 a 95% HR (sin condensación) Controlador de rango expandido: -40 ºC a +60°C; 0 a 95% HR (sin condensación) Recuerde que la interfaz de usuario integral no funciona por debajo de -20 ºC Condiciones ambientales de almacenamiento -20 ºC a +70°C; 0 a 95% HR (sin condensación) Dimensiones (A x A x P) 142 mm x 215 mm x 49 mm con pantalla: 142 mm x 215 mm x 66 mm Peso (con embalaje) 0,74 kg Terminales de conexión para señales y tensión de alimentación Terminales de tornillo para cables de un máximo de 1 x 1,5 mm2 (AWG16), incluidos en el paquete. Terminales de conexión para LON/N2 Open/BACnet Terminales de tornillo, cable hasta 1,5 mm2, AWG24 a AWG16, incluido en el paquete Cable Belden, cable bipolar de par trenzado con blindaje Terminales de conexión para Bus de extensión y pantalla remota Terminales de tornillo, cable hasta 1,5 mm2, AWG24 a AWG16, incluido en el paquete Conformidad CE 2004/108/EC: EN 61000-6-2:2007, EN 61000-6-3:2007 - 2006/95/EC: EN 60730-1:2001 Conformidad UL UL916 FX16 Master Controller Dispositivos de control electrónicos
- 170. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 170 Dimensiones en mm Master Display (MD20) es un controlador de supervisión del sistema Facility Explorer. Master Display supervisa e interactúa con una red de controladores de Calefacción, Ventilación, Aire Acondicionado y Refrigeración (HVACR) para crear un completo sistema de control de equipos o edificios y proporcionar datos a usuarios y operadores locales y remotos a través de diferentes medios. El dispositivo cuenta con una pantalla gráfica integral, así como con una serie de teclas e indicadores de funcionamiento que presentan los datos al usuario de manera estándar o personalizada a fin de ver y reconocer alarmas, mostrar datos de tendencia histórica y anular el funcionamiento del equipo supervisado. Un servidor web incorporado le permite tener acceso a los datos desde un navegador Web, a través de la línea telefónica y módem o a través de conexión directa con Master Display. Se pueden consultar datos de funcionamiento actuales, incluidas las alarmas activas, así como registros de tendencias y el archivo del historial del evento. Asimismo, puede reconocer alarmas y enviar comandos a los dispositivos de control a través del control de contraseña e identificación de usuario de la página web. Master Display también puede enviar mensajes de alarma por correo electrónico, mensaje de texto SMS a un teléfono móvil, por fax y a una impresora, con un informe local de evento en el momento en el que se produzcan. Master Display es de Libre Programación a través del paquete de software FX Tools Pro y las funciones incluyen control y gestión centralizados de aplicaciones distribuidas, así como las funciones de comunicación y pantalla. Características zz Servidor Web incorporado zz Servicios de comunicación zz Opciones de supervisión zz Supervisión y control zz Aplicación distribuida zz Cálculo de tendencia incorporado y registro de eventos zz Pantalla y teclado integrales zz Opción de impresora local zz De Libre Programación Códigos de pedido Descripción LP-MD20D00-000C Incluye puerto RS-232C (sólo para descarga y puesta en servicio), 2 DIs y 2 relés DO LP-MD20D01-000C Incluye interfaz N2 Open de supervisión, 2 DIs y 8 relés DO LP-MD20D03-000C Incluye RS-232 (para módem/ordenador personal), 2 DIs y 8 relés DO LP-MD20D05-000C Incluye interfaz N2 Open de supervisión, interfaz LonWorks® , 2 DIs y 8 relés DO Plataforma de Controladores Facility Explorer MD20 Master Display Dispositivos de control electrónicos 52 DINRAIL122147 252
- 171. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 171 sistemas de automatización de edificios Accesorios Códigos de pedido Descripción LP-KIT020-000C Kit de montaje en panel para Master Display LP-KIT007-001C Cable de conexión para conectar MD20 a módem estándar con conector D89, 1,5 m LP-KIT007-013C Cable de conexión para módem nulo: RS-232, 3 m LP-KIT007-014C Cable de conexión para módem nulo: RS-232, 15 m LP-KIT007-015C Adaptador de puesta en servicio LP-KIT100-000C Llave de programación FX LP-KIT090-000C Módem GSM 900/1800 FastTrack LP-KIT007-002C Cable de conexión para conectar módem GSM a FX16 y Master Display LP-KIT090-001C Antena plug-in para módem GSM LP-KIT090-003C Antena magnética para módem GSM - 2,5 m de cable LP-KIT090-004C Antena para módem GSM instalada en panel - 5 m de cable LP-KIT090-005C Adaptador de potencia para módem GSM 230 VCA/12 VCC con clavija para Europa central Especificaciones técnicas - Información I/O Terminales Canal Tipo Observación/Aplicación Entrada binaria (Digital) (DI) 21-24 BI1, BI2, Contactos sin tensión Función de contador de transiciones: Mínimo 10 ms conectado y 10 ms desconectado para detección (50 Hz) Función de precontador de impulsos: máx. división por 100 Tensión de alimentación 31 32 33 Toma de tierra 24 ~ Com 24 ~ Hot Tensión de alimentación de 24 VCA. A carga máxima Salida binaria (Digital) (BO) 1,2 3,4 5,6 7,8 9,10 11,12 13,14 15,16 BO1, BO2, BO3, BO4, BO5, BO6, BO7, BO8 Relés de tensión SPST 5(1) A Rango (resistivo): 5A 250 VCA Vida eléctrica prevista: 50.000 operaciones Bobinas de contacto para resistencias dieléctricas: 4000 Vrms para 1 min Software Códigos de pedido Descripción LP-FXTPRO-0 CD-Rom de FX Tools Pro (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON, FX CommPro BACnet) Nuevo usuario LP-FXTPRO-6 CD-Rom de FX Tools Pro (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON, FX CommPro BACnet) Actualización Módulos de Expansión Códigos de pedido Descripción LP-XT91D00-000C Módulo de extensión LP-XP91D02-000C Tarjeta de expansión: 6AI, 2AO LP-XP91D03-000C Tarjeta de expansión: 8 DO (Triacs) LP-XP91D04-000C Tarjeta de expansión: 4 DI, 4 DO (Triacs) LP-XP91D05-000C Tarjeta de expansión: 8 DI LP-XP91D06-000C Tarjeta de expansión: 4 DOs (relés) 230 VCA (sólo Europa) MD20 Master Display Dispositivos de control electrónicos
- 172. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 172 sistemas de automatización de edificios Especificaciones técnicas Producto MD20 Master Display Tensión de alimentación 24 VCA ±15% 50/60 Hz – Voltaje de seguridad extra bajo (SELV) Clase 2 en Norteamérica Consumo de energía 15 VA máximo Clase de protección de caja Material de caja Montaje en panel frontal: IP54 Parte posterior del panel: IP30 - IEC529 incombustible a UL94 5VB Condiciones ambientales de funcionamiento -20 ºC a +50 ºC; 10 a 95% HR (sin condensación) Condiciones ambientales de almacenamiento -20 ºC a +70 ºC; 10 a 95% HR (sin condensación) Dimensiones (A x A x P) 122 mm x 252 mm x 52 mm Peso (en paquete de envío) 1 kg Resolución de pantalla 240 x 128 Píxeles Puerto de supervisión Protocolo RS-485 N2 Open a 9600 baudios Puerto de comunicación Protocolo RS-232C PPP a 9600 baudios para módem GSM Velocidad de comun. de puerto de impresora 9600 baudios Interfaz LonWorks® FTT (Free Topology Transceiver) a 78 Kbps. Interfaz MIP entre chip Neuron® y microprocesador del controlador Bus de enlace local Protocolo RS-485 N2 OpenN2 System91 a 9600 baudios Bus de expansión de I/O Protocolo RS-485 Bus N2 XTa 9600 baudios Contactos de relé de salida SPST 250 VCA 5(1)A (tiempo de cierre mínimo: 100 ms) Contactos binarios de entrada Sin potencial, 1 K ohmio máximo Tensión de alimentación y terminales I/O Conexiones de terminales de tornillo para cable de 1,5 mm2 (AWG16) máximo Terminales de comunicación RS-485 (N2) y LonWorks (FTT) – terminales de tornillo para cable de 0,8 mm (AWG20) máximo Conformidad CE 2004/108/EC: EN 61000-6-2:2007, EN 61000-6-3:2007 - 2006/95/EC: EN 60730-1:2001 Conformidad UL UL916 MD20 Master Display Dispositivos de control electrónicos
- 173. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 173 La Interfaz de Usuario Medio es una pantalla local/remota para los controladores FX06, FX07, FX14, FX15 y el Controlador de Campo Universal FX15 y el FX16 Master Controller. Está diseñada para usuarios finales o personal de mantenimiento que necesiten una manera clara y directa de supervisar y ajustar datos. La información se presenta en formato de texto en la pantalla LCD retroiluminada 4 x 26. El grado de protección de la pantalla es IP54 y su rango de temperatura abarca de los -20 ºC a 50 ºC. Puede ser de uso portátil o puede instalarse de manera permanente en un panel o pared. Características zz Operaciones de menú zz Página de resumen de alarmas zz Acceso por contraseña zz Personalización del software zz Tensión de alimentación universal Dimensiones en mm Códigos de pedido Tensión de alimentación Clase de protección Descripción LP-DIS60P20-000C 9 - 48 VCC 24 VCA ±10% Portátil y de montaje en pared: IP30 De montaje en panel: IP54 Pantalla MUI, versión sin aislamiento, montaje en pared LP-DIS60P21-000C Pantalla MUI, versión con aislamiento, montaje en pared o panel LP-KIT007-000C Cable de conexión de 3 m para FX07, FX14, FX15, FX15 Universal y FX16 Master Controller Plataforma de Controladores Facility Explorer MUI Interfaz de Usuario Medio Dispositivos de control electrónicos 179 4475 35 32
- 174. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 174 Los Módulos de Entrada/Salida (I/O) FX proporcionan puntos físicos adicionales de entrada y salida para controladores de campo FX de la gama de productos Facility Explorer. Los módulos amplían la capacidad del FX16 Master Controller para supervisar y controlar puntos adicionales dentro de su aplicación de control. Los módulos no realizan funciones de control. Los módulos I/O FX también incluyen modelos con funciones de anulación manual para una serie de salidas analógicas, de relé y Triac. La función de anulación manual siempre está activa al suministrar energía al módulo. La función de anulación manual no depende de la comunicación con el FX16X Master Controller. Los módulos XM07 cuentan con 18 entradas y salidas físicas, incluidos relés y Triacs, con cuatro señales de anulación para salidas digitales y dos señales de anulación para salidas analógicas. Los módulos XM14 cuentan con 31 entradas y salidas físicas, incluidos relés y Triacs, con siete señales de anulación para salidas digitales y tres señales de anulación para salidas analógicas. Los dos modelos soportan una amplia variedad de sensores de temperatura y dispositivos de actuación. Asimismo, soportan sensores activos de medición de humedad, presión y otras variables, así como entradas digitales (binarias). Los módulos se comunican con un FX16X Master Controller a través de su Bus de enlace local. Al utilizar el paquete de software FX Tools, usted dispone de capacidad plena para configurar y programar el FX16X Master Controller y los Módulos I/O FX conectados al mismo para una amplia variedad de aplicaciones de Calefacción, Ventilación, Aire Acondicionado y Refrigeración (HVACR). Características zz Capacidad de Entrada y Salida Ampliada para controladores FX16 zz Módulos Totalmente Programable con FX Tools zz Diseño y características similares a los controladores FX zz Modelos disponibles con función de anulación manual para salidas analógicas y digitales zz Indicadores LED para salidas y entradas digitales zz Módulos conectados al FX16X a través de Bus de enlace local Modelos con y sin señales de anulación Dimensiones en mm Plataforma de Controladores Facility Explorer XM07 y XM14 Módulos de Entrada/Salida (I/O) FX Dispositivos de control electrónicos
- 175. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 175 sistemas de automatización de edificios Módulos XM14 Códigos de pedido Descripción Tensión de alimentación de 24 VCA. LP-XM14X01-000C Módulos I/O FX con 6 UIs, 12 BIs, 4 AOS, 9 relés DO LP-XM14X11-000C Módulos I/O FX con 6 UIs, 12 BIs, 4 AOS, 4 Triacs DO LP-XM14X51-000C Módulos I/O FX con 6 UIs, 12 BIs, 4 AOS, 9 relés DO Señales de anulación manual para 3 AOs y 7 relés DO. LP-XM14X61-000C Módulos I/O FX con 6 UIs, 12 BIs, 4 AOS, 4 Triacs DO, 5 relés DO Señales de anulación manual para 3 AOs, 2 Triacs DO y 5 relés DO. Tensión de alimentación: 90 a 240 VCA (no disponible en Norteamérica) LP-XM14B01-000C Módulos I/O FX con 6 UIs, 12 BIs, 4 AOS, 9 relés DO LP-XM14B11-000C Módulos I/O FX con 6 UIs, 12 BIs, 4 AOS, 4 Triacs DO LP-XM14B51-000C Módulos I/O FX con 6 UIs, 12 BIs, 4 AOS, 9 relés DO Señales de anulación manual para 3 AOs y 7 relés DO. LP-XM14B61-000C Módulos I/O FX con 6 UIs, 12 BIs, 4 AOS, 4 Triacs DO, 5 relés DO Señales de anulación manual para 3 AOs, 2 Triacs DO y 5 relés DO. Accesorios Códigos de pedido Descripción LP-KIT007-200C Kit de conectores roscados para XM07 (pieza de repuesto - kit incluido en todos los módulos XM07) LP-KIT014-200C Kit de conectores roscados para XM14 (pieza de repuesto - kit incluido en todos los módulos XM14) LP-NET071-000C Tarjeta de comunicación con enlace local (N2 Open RS-485) para XM07 (pieza de repuesto - tarjeta incluida en todos los módulos XM07) LP-NET161-000C Tarjeta de comunicación con enlace local (N2 Open RS-485) para XM14 (pieza de repuesto - tarjeta incluida en todos los módulos XM14) Módulos XM07 Códigos de pedido Descripción Tensión de alimentación de 24 VCA. LP-XM07X01-000C Módulos I/O FX con 5 UIs, 4 BIs, 3 AOS, 6 relés DO LP-XM07X11-000C Módulos I/O FX con 5 UIs, 4 BIs, 3 AOS, 2 Triacs DO, 4 relés DO LP-XM07X51-000C Módulos I/O FX con 5 UIs, 4 BIs, 3 AOS, 6 relés DO Señales de anulación manual para 2 AOs y 4 relés DO. LP-XM07X61-000C Módulos I/O FX con 5 UIs, 4 BIs, 3 AOS, 2 Triacs DO, 4 relés DO Señales de anulación manual para 2 AOs, 2 Triacs DO y 2 relés DO. Tensión de alimentación: 90 a 240 VCA (no disponible en Norteamérica) LP-XM07B01-000C Módulos I/O FX con 5 UIs, 4 BIs, 3 AOS, 6 relés DO LP-XM07B11-000C Módulos I/O FX con 5 UIs, 4 BIs, 3 AOS, 2 Triacs DO, 4 relés DO LP-XM07B51-000C Módulos I/O FX con 5 UIs, 4 BIs, 3 AOS, 6 relés DO Señales de anulación manual para 2 AOs y 4 relés DO. LP-XM07B61-000C Módulos I/O FX con 5 UIs, 4 BIs, 3 AOS, 2 Triacs DO, 4 relés DO Señales de anulación manual para 2 AOs, 2 Triacs DO y 2 relés DO. XM07 y XM14 Módulos de Entrada/Salida (I/O) FX Dispositivos de control electrónicos
- 176. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 176 sistemas de automatización de edificios Especificaciones técnicas - Entradas Universales (UI) - Todos los modelos Modelos Canal Tipo Observación/Aplicación LP-XM07(todos los modelos) UI1, UI2, UI3, UI4, UI5 Véase Tipos de sensores de entrada universal en la siguiente tabla Software configurable. Aplicación: entradas analógicas para temperatura, humedad y presión con una resolución de 16 bits o entradas binarias para estado de equipo Jumper para circuito de derivación permanente de corriente en una entrada UI1 en el XM07 y UI6 en el XM14 LP-XM14 (todos los modelos) UI1, UI2, UI3, UI4, UI5, UI6 LP-XM07 y LP-XM14 (todos los modelos) +5 V Potencia de UI: 5 VCC +/-10% a 20 mA máx. Utilizado para suministrar energía a sensores activos y radiométricos directamente desde el controlador +15 V Potencia de U/AO: 15 VCC +/-10% a 80 mA máx. Utilizado para suministrar energía a sensores activos directamente desde el controlador (También usado para salidas PWM, con 10 mA en cada una) Tipos de sensores con entrada universal Tipos de sensores Rango completo de linealización Precisión a 20 ºC Sólo circuitos de módulo (precisión de sensor no incluida) A99 -50 a 100°C ±0.5 °C NTC 10k -40 a 150°C PT1000 extendido -50 a 160°C Ni1000 (Johnson Controls) -45 a 120°C Voltaje activo 0-10 VCC ± 0,05 VDC Radiométrico activo 0,5-4,5 VCC Corriente activa 0(4)-20 mA ±0,2 mA Contacto libres de potencia Sentido binario de apertura/cierre No corresponde Entrada Digital (binaria) (DI) - Todos los modelos Modelos Canal Tipo Indicación Observación/Aplicación LP-XM07(todos los modelos) DI1, DI2, DI3, DI4 Contacto libre de potencial abierto/ cerrado Software configurable. LED (verde o rojo) CONECTADO para contacto abierto o cerrado Eventos y estado del equipo LP-XM14 (todos los modelos) DI1, DI2, DI3, DI4, DI5, DI6, DI7, DI8, DI9, DI10, DI11, DI12 Contador de transiciones a 50 Hz máx. Tiempo mínimo CONECTADO: 10 ms Tiempo mínimo DESCONECTADO: 10 ms XM07 y XM14 Módulos de Entrada/Salida (I/O) FX Dispositivos de control electrónicos
- 177. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 177 sistemas de automatización de edificios XM07 Salida analógica (AO) Modelos Canal Tipo Indicación Observación/Aplicación Todos los modelos +15 V Potencia de UI/AO 15 VCC +/-10% a 80 mA máx --- Fuente de referencia de voltaje para salidas PWM (también disponible para alimentación del sensor UI) LP-XM07X01-x LP-XM07X11-x LP-XM07B01-x LP-XM07B11-x (sin anulación manual) AO1, AO2, AO3 0-10 VCC (10 mA máx.) o Modulación de ancho de pulso (PWM), salida a 100 Hz,ciclo de frecuencia con 10 mA corriente de drenaje desde 15 VCD, referencia a la tensión de alimentación Dispositivos de control y actuadores Controlador de velocidad del ventilador con entrada PWM Resolución de 13 bits - precisión ±0.1 VCC o 1% de gama completa LP-XM07X51-x LP-XM07X61-x LP-XM07B51-x LP-XM07B61-x (con anulación manual) AO1, AO2 Anulación manual LED ámbar CONECTADO en modo manual Dual manual marcado: 0...10 AO3 --- XM07 Salida Digital (Binaria) (DO) Modelos Canal Tipo Indicación Observación/Aplicación LP-XM07X01-x LP-XM07B01-x (sin anulación manual) DO1, DO2, DO3 Relé SPST 8(3) A, 250 VCA (UL: 1/6 Hp a 120 VCA) LED verde - CONECTADO si contacto está cerrado Relé de alta resistencia. Todos los juegos de contactos de relé pueden usarse con diferentes voltajes y fuentes. DO4, DO5, DO6 Relé SPST 3(1) A, 250 VCA Relé piloto. Todos los juegos de contactos de relé pueden usarse con diferentes voltajes y fuentes. LP-XM07X11-x LP-XM07B11-x (sin anulación manual) DO1, DO2 Triac 0,5 A LP-XM07X11 - sólo 24 VCA LP-XM07B11 – hasta 230 VCA LED verde - CONECTADO al conectar el Triac Cargas de conmutación de frecuencia DO3 Relé SPST 8(3) A, 250 VCA (UL: 1/6 Hp a 120 VCA) LED verde - CONECTADO si contacto está cerrado Relé de alta resistencia. Todos los juegos de contactos de relé se pueden usar con diferentes voltajes y fuentes. DO4 – DO6 Relé SPST 3(1) A, 250 VCA Relé piloto. Todos los juegos de contactos de relé pueden usarse con diferentes voltajes y fuentes. LP-XM07X51-x LP-XM07B51-x (con anulación manual) DO1, DO2, DO3 Anulación manual Relé SPST 8(3) A, 250 VCA (UL: 1/6 Hp a 120 VCA) LED - CONECTADO si contacto está cerrado. Automático - verde Manual - ámbar Relé de alta resistencia. Todos los juegos de contactos de relé pueden usarse con diferentes voltajes y fuentes. DO4 Anulación manual Relé SPST 3(1) A, 250 VCA Relé piloto. Todos los juegos de contactos de relé se pueden usar con diferentes voltajes y fuentes. DO5, DO6 Relé SPST 3(1) A, 250 VCA LED verde - CONECTADO si contacto está cerrado Relé piloto. Todos los juegos de contactos de relé pueden usarse con diferentes voltajes y fuentes. LP-XM07X61-x LP-XM07B61-x (con anulación manual) DO1, DO2 Anulación manual Triac 0,5 A LP-XM07X61 - sólo 24 VCA LP-XM07B61 – hasta 230 VCA LED - CONECTADO al conectar el Triac. Automático - verde Manual - ámbar Cargas de conmutación de frecuencia DO3 Anulación manual Relé SPST 8(3) A, 250 VCA (UL: 1/6 Hp a 120 VCA) LED - CONECTADO si contacto está cerrado. Automático - verde Manual - ámbar Relé de alta resistencia. Todos los juegos de contactos de relé se pueden usar con diferentes voltajes y fuentes. DO4 Anulación manual Relé SPST 3(1) A, 250 VCA Relé piloto. Todos los juegos de contactos de relé se pueden usar con diferentes voltajes y fuentes. DO5, DO6 Relé SPST 3(1) A, 250 VCA LED verde - CONECTADO si contacto está cerrado Relé piloto. Todos los juegos de contactos de relé pueden usarse con diferentes voltajes y fuentes. Salidas de relé Bobinas de contacto para resistencias dieléctricas: 4.000 V RMS durante 1 minuto. Voltaje de prueba dieléctrico en contacto de relé abierto: 1.000 VCA RMS Rango de cambio de relé con carga máxima: 6 operaciones/min. Vida media del contacto de relé: 30.000 operaciones con carga máxima. XM07 y XM14 Módulos de Entrada/Salida (I/O) FX Dispositivos de control electrónicos
- 178. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 178 sistemas de automatización de edificios XM07 Salida Digital (Binaria) (DO) Modelos Canal Tipo Indicación Observación/Aplicación LP-XM14X01-x LP-XM14B01-x (sin anulación manual) DO1, DO2, DO3, DO4, DO5, DO6, DO7, DO8, DO9 Relé SPST 8(3) A, 250 VCA (UL: 1/6 Hp a 120 VCA) LED verde - CONECTADO si contacto está cerrado Relé de alta resistencia. Todos los juegos de contactos de relé pueden usarse con diferentes voltajes y fuentes. LP-XM14X11-x LP-XM14B11-x (sin anulación manual) DO1, DO2, DO3, DO4, DO5 DO6, DO7, DO8, DO9 Triac 0,5 A LP-XM14X11 - sólo 24 VCA LP-XM14B11 – hasta 230 VCA LED verde - CONECTADO al conectar el Triac Cargas de conmutación de frecuencia LP-XM14X51-x LP-XM14B51-x (con anulación manual) DO1, DO2, DO3, DO4, DO5, DO6, DO7 Anulación manual Relé SPST 8(3) A, 250 VCA (UL: 1/6 Hp a 120 VCA) LED - CONECTADO si contacto está cerrado. Automático - verde Manual - ámbar Relé de alta resistencia. Todos los juegos de contactos de relé pueden usarse con diferentes voltajes y fuentes. DO8, DO9 LED verde - CONECTADO si contacto está cerrado LP-XM14X61-x LP-XM14B61-x (con anulación manual) DO1, DO2, DO3, DO4, DO5 Anulación manual Relé SPST 8(3) A, 250 VCA (UL: 1/6 Hp a 120 VCA) LED - CONECTADO si contacto está cerrado. Automático - verde Manual - ámbar DO6, DO7 Anulación manual Triac 0,5 A LP-XM14X61 - sólo 24 VCA LP-XM14B61 – hasta 230 VCA Cargas de conmutación de frecuencia DO8, DO9 LED verde - CONECTADO al conectar el Triac Salidas de relé Bobinas de contacto para resistencias dieléctricas: 4.000 V RMS durante 1 minuto. Voltaje de prueba dieléctrico en contacto de relé abierto: 1.000 VCA RMS . Rango de cambio de relé con carga máxima: 6 operaciones/min. Vida media del contacto de relé: 30.000 operaciones con carga máxima. XM14 Salida analógica (AO) Modelos Canal Tipo Indicación Observación/Aplicación Todos los modelos Alimentación al canal AO1 15 VCC +/-10% a 10 mA máx. --- Fuente de referencia de voltaje para salidas PWM Alimentación al canal AO2 Alimentación a los canales AO3 y AO4 15 VCC +/-10% a 20 mA máx. LP-XM14X01-x LP-XM14X11-x LP-XM14B01-x LP-XM14B11-x (sin anulación manual) AO1, AO2, AO3, AO4 0-10 VCC (10 mA máx.) o Modulación de ancho de pulso (PWM), salida a 100 Hz, ciclo de frecuencia con 10 mA corriente de drenaje desde 15 VCD, referencia a la tensión de alimentación Dispositivos de control y actuadores Controlador de velocidad del ventilador con entrada PWM, resolución de 13 bits - precisión ±0.1 VCC o 1% de gama completa LP-XM14X51-x LP-XM14X61-x LP-XM14B51-x LP-XM14B61-x (con anulación manual) AO1, AO2, AO3 Anulación manual LED ámbar CONECTADO en modo manual Dual manual marcado: 0...10 AO4 0-10 VCC (10 mA máx.) o Modulación de ancho de pulso (PWM) --- Dispositivos de control y actuadores Controlador de velocidad del ventilador con entrada PWM XM07 y XM14 Módulos de Entrada/Salida (I/O) FX Dispositivos de control electrónicos
- 179. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 179 sistemas de automatización de edificios Especificaciones técnicas generales de los Módulos de Entrada/Salida FX (modelos XM07 y XM14) Códigos del productos LP-XM07xxx-xxxC LP-XM14xxx-xxxC Requisitos de la tensión de alimentación LP-XM07xxx-xxxC: 24 VCA/DC ±15%, 50/60 Hz - Voltaje de seguridad extra bajo (SELV) en Europa – Clase 2 Norteamérica LP-XM07Bxx-xxxC: 90 a 240 VCA, 50/60 Hz no disponible en Norteamérica LP-XM14xxx-xxxC: 24 VCA/DC ±15%, 50/60 Hz - Voltaje de seguridad extra bajo (SELV) en Europa – Clase 2 Norteamérica LP-XM14Bxx-xxxC: 90 a 240 VCA, 50/60 Hz no disponible en Norteamérica Consumo de energía LP-XM07xxx-xxxC: 15 VA, 12 W máximo LP-XM07Bxx-xxxC: 19 VA, 12 W máximo LP-XM14xxx-xxxC: 20 VA, 13 W máximo LP-XM14Bxx-xxxC: 24 VA, 13 W máximo Material de la carcasa ABS + policarbonato, incombustible: Índice de inflamabilidad: UL 94-V0 Clase de protección IP20 CEI/EN60529 Condiciones ambientales de funcionamiento -40 a 50 ºC; 10 a 95% HR (sin condensación) Condiciones ambientales de almacenamiento -40 a 70 ºC; 10 a 95% HR (sin condensación) Dimensiones (A x A x P) 145 mm x 108 mm x 60 mm 145 mm x 215 mm x 60 mm D = 69 mm con controles de anulación manual Peso (con embalaje) 0,55 kg 0,8 kg Anulación Manual de Salida Digital (Binaria) Interruptor de palanca de tres posiciones: conectado-auto-desconectado (I A 0) Indicador LED: auto conectado = verde, manual conectado = ámbar Anulación de Salida Analógica Dial marcado 0...10 con función de pulsador para modo auto-manual Indicador LED: modo manual = ámbar Rangos I/O Véase tablas I/O. Conexión para alimentación y salidas digitales Terminales de tornillo para cables de un máximo de 2 x 1,5 mm2 (AWG16), incluidos en el paquete Conexión para Entradas, Salidas Analógicas y Bus de Enlace Local Terminales de tornillo para cables de un máximo de 1 x 1,5 mm2 (AWG 16) o 2 x cable Belden®, Cable bipolar de par trenzado con blindaje ≥ 0,8 mm (AWG 20), incluido en el paquete Longitud de cables para entradas Máx. 100 m con cables ≥0,6 mm, AWG 22 Los Controladores FX son compatibles con los Módulos I/O en Bus de Enlace Local Controlador FX16X Rev. A o Rev. B (no FX16 ni FX16 no Rev.) 4 x XM07 o 2 x XM14 o 2 x XM07 + 1 x XM14 Homologaciones con agencias Europa (todos los modelos) 2004/108/EC: EN 61000-6-2:2007, EN 61000-6-3:2007 - 2006/95/EC: EN 60730-1:2001 Canadá (sólo modelos LP-XM07Xxx-x y LP-XM14Xxx-x) Homologado por UL (PAZX7), CAN/CSA C22.2 No. 205, Signal Equipment Industry Canada, ICES-003 Estados Unidos (sólo modelos LP-XM07Xxx-x y LP-XM14Xxx-x) Homologado por UL (PAZX), UL 916, Energy Management Equipment FCC compatible con CFR 47, Parte 15, Subparte B, Clase A Especificaciones del Bus de Enlace Local (RS-485) Bus RS-485; 9600 baudios Longitud máxima del Bus de Enlace Local: 1,200 m, 0.8/0.6 mm (20/22 AWG) 2 x par trenzado con blindaje. Utilice el mismo tipo de cable en todo el segmento. Número de dispositivos Máximo de 20 dispositivos en el Bus de enlace local Terminación de final de línea 22 ohmios en cada final de segmento 100 m. Para segmentos 100 m, sólo es necesaria una terminación de 200 ohmios Aislamiento eléctrico en XM07 y XM14 500 V XM07 y XM14 Módulos de Entrada/Salida (I/O) FX Dispositivos de control electrónicos
- 180. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 180 El Módulo de Extensión XT91D00 y los Módulos de Expansión XP91D0x han sido diseñados para proporcionar capacidades de entrada y salida adicionales dentro de redes Facility Explorer, especialmente para los controladores FX (Controlador de Campo FX15, Controlador de Campo Universal FX15, FX16 Master Controller y MD20 Master Display). El módulo XT91D00 ofrece la interfaz de comunicaciones y los módulos X091Dxx, las entradas y salidas analógicas y digitales. Se pueden conseguir hasta 64 entradas y salidas físicas adicionales, añadiendo los módulos de expansión XT/XP en el Bus de Enlace Local de los controladores Facility Explorer. Los controladores Facility Explorer se comunican con el XT91D00 a través de un Bus N2 de Enlace Local y los datos del XT91D00 se actualizan y almacenan en los controladores FX. Pueden instalarse junto al controlador en el mismo carril DIN o, de manera remota, a una distancia de hasta 1200 metros del controlador. Características zz Capacidad I/O adicional de bajo coste zz Entradas y salidas de software y hardware seleccionables zz Configurable a través de FX Tools Dimensiones en mm Códigos de pedido Descripción LP-XT91D00-000C Módulo de extensión LP-XP91D02-000C Tarjeta de expansión: 6AI, 2AO LP-XP91D03-000C Tarjeta de expansión: 8 DO (Triacs) LP-XP91D04-000C Tarjeta de expansión: 4 DI, 4 DO (Triacs) LP-XP91D05-000C Tarjeta de expansión: 8 DI LP-XP91D06-000C Tarjeta de expansión: 4 DOs (relés) 230 VCA (sólo Europa) Especificaciones técnicas Códigos de pedido Entradas Analógicas Entradas Binarias Salidas Analógicas Salidas Binarias Tensión de alimentación 0..10 V, 0/4..20 mA, Ni1000, Pt1000, A99 0..10 V, 0..20 mA Relé 250 VCA, 3 A Triac 24 VCA, 0,5 A LP-XT91D00-000C Módulo de Extensión para conexión de módulos LP-XPD91xx a controladores FX 24 VCA, 15% - 10%, 50-60 Hz LP-XP91D02-000C 6 --- 2 --- --- LP-XP91D03-000C --- --- --- --- 8 LP-XP91D04-000C --- 4 --- --- 4 LP-XP91D05-000C --- 8 --- --- --- LP-XP91D06-000C --- --- --- 4 --- Plataforma de Controladores Facility Explorer LP-XT y LP-XP Módulo de Extensión y Módulo de Expansión Dispositivos de control electrónicos 45 83 16 47 57 70 110
- 181. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 181 FX Tools Pro es un paquete de software basado en Windows® para la configuración, descarga y puesta en servicio de aplicaciones de Calefacción, Ventilación, Aire Acondicionado y Refrigeración (HVACR) para controladores de campo Facility Explorer. El paquete de software FX Tools Pro incluye FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON, FX CommPro BACnet y FX Loader. La herramienta FX Builder proporciona los menús, árboles de navegación y pantallas gráficas para la programación y configuración de los controladores Facility Explorer. La configuración incluye la definición de los controladores que hay que conectar, las entradas y salidas físicas y los puntos de datos que hay que supervisar, así como el formato de la pantalla del controlador. Los controladores Facility Explorer se descargan y supervisan a través de la herramienta FX CommPro. FX CommPro está disponible en tres versiones: FX CommPro N2, FX CommPro LON y FX CommPro BACnet. FX CommPro facilita la monitorización y control del controlador Facility Explorer conectado. Configurar parámetros, ajustar controles y guardar parámetros predeterminados para la configuración de otros controladores son funciones de FX CommPro para protocolos N2 Open, LonWorks® y BACnet. FX Loader es una utilidad especializada para la descarga de actualizaciones de aplicaciones y firmware para controladores Facility Explorer. Características zz Compatible con dispositivos FX zz Entorno gráfico zz Gestión de aplicaciones zz Conjunto de macros reutilizables zz Simulación offline zz Supervisión en línea Requisitos del sistema Sistema Operativo Microsoft Windows 2000 (con Service Pack 4 o superior) Microsoft Windows XP (con Service Pack 1 o superior) Requisitos de hardware Procesador Procesador Intel® Pentium® , 500 MHz o superior RAM Mínimo 512 MB RAM Disco duro Mínimo 60 MB de disco duro disponibles Pantalla Resolución de pantalla 800 x 600, mínimo de 32.768 colores (16 bits) Interfaz RS232, USB Otros requisitos de software Microsoft Internet Explorer versión 5.0 o superior Códigos de pedido Descripción LP-FXTPRO-0 CD-Rom de FX Tools Pro (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON, FX CommPro BACnet) Nuevo usuario LP-FXTPRO-6 CD-Rom de FX Tools Pro (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON, FX CommPro BACnet) Actualización Plataforma de Controladores Facility Explorer FX TOOLS PRO Dispositivos de control electrónicos
- 182. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 182 Los Controladores de Unidades de Fan coil AD-FCC y AD-FCD son dispositivos compatibles con redes LonWorks® que proporcionan control digital directo de una unidad de fan coil con baterías de calefacción y/o refrigeración, un calentador eléctrico y un ventilador de tres velocidades. El controlador está diseñado para la instalación de campo o para la instalación por parte de los fabricantes del equipamiento original (OEMs). La consigna de confort de espacio, el modo de ocupación y la velocidad del ventilador pueden ajustarse a partir de un módulo de comando de sala. El AD-FCC se conecta al módulo de la serie TM-21x0 y el AD-FCD utiliza un módulo AD-IRM1005 con una pantalla LCD digital. Además, se puede utilizar un Módulo de Comando de Sala compatible con LonWorks cuando el controlador se integra en una red LonWorks. El controlador cumple con las directrices de interoperabilidad LonMark® para el intercambio de datos con otros sensores y dispositivos de red. Es posible supervisar y controlar los datos de funcionamiento a partir de un sistema de supervisión compatible con LonWorks, incluidos el módulo de control de redes NCM Metasys® y el Motor de Automatización de Red que integran el controlador de unidad de fan coil en una red de gestión para todas las instalaciones. Características zz Potencia 230 VCA. zz Salidas de relé a 230 VCA 3A para control directo de ventilador zz Salidas de Triac a 230 VCA para control de válvula de calefacción y refrigeración zz Salida de relé para control de calentador eléctrico zz Consigna de temperatura y anulación de velocidad del ventilador desde un elegante módulo de comando de sala con opción para pantalla digital zz Varios modos de funcionamiento para diversas condiciones de ocupación zz Configuración y puesta en servicio a través de red LonWorks compatible con LonMark o herramienta de puesta en servicio zz Red de comunicaciones punto a punto LonWorks zz Perfil LonMark de Controlador de Confort de Espacio zz Conexión de red LonWorks para controlador de red Metasys Dimensiones en mm AD-FCC y AD-FCD Solución de Control de Unidades de Fan coil Controladores de Campo Metasys® compatibles con LONWORKS® 132 118 7895.2 Ø 3.5 Dispositivos de control electrónicos Módulo de Sala de la serie TM-2100 Módulo Integral de Sala con pantalla AD-IRM1005
- 183. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 183 sistemas de automatización de edificios Códigos de pedido Descripción Módulos de Control para Fan coils AD-FCC4245-1 Controlador para Fan coils con interfaz LonWorks® , tensión de alimentación de 230 VCA, 2 x salidas Triac (230 VCA PWM) para calefacción/refrigeración, salida de relé para calentador eléctrico (1,5 KW), salidas de relé para ventilador de 3 velocidades (34). AD-FCD4245-1 Controlador para Fan coil con interfaz LonWorks® , tensión de alimentación de 230 VCA, 2 x salidas Triac (230 VCA PWM) para calefacción/refrigeración, salida de relé para calentador eléctrico (1,5 KW), salidas de relé para ventilador de 3 velocidades (3A) y Bus de serie para módulo de sala AD-IRM1005 Módulos de sala con sensor de temperatura (80 mm x 80 mm) para AD-FCC TM-2140-0000 Módulo de Sala, sensor NTC 10 K TM-2150-0000 Módulo de Sala, sensor NTC 10 K, botón de ocupación TM-2160-0000 Módulo de Sala, sensor NTC 10 K, dial de consigna 12 - 28 ºC, botón de ocupación TM-2160-0002 Módulo de Sala, sensor NTC 10 K, dial de consigna 12 - 28 ºC, anulación de ventilador de 3 velocidades, botón de ocupación TM-2160-0005 Módulo de Sala, sensor NTC 10 K, dial de consigna +/-, botón de ocupación TM-2160-0007 Módulo de Sala, sensor NTC 10 K, dial de consigna +/-, anulación de ventilador de 3 velocidades, botón de ocupación TM-2190-0000 Módulo de Sala, sensor NTC 10 K, dial de consigna 12 - 28 ºC Módulo de Sala con sensor de temperatura (80 mm x 80 mm) para AD-FCC y accesorios AD-IRM1005-0 Módulo Integral de Comando de Sala con Bus de serie I/F (a controlador AD-FCC) AD-IRCBL99S-0 Cable de Bus de serie RJ9 a RJ9 - longitud: 30 cm AD-IRCBL99L-0 Cable de Bus de serie RJ9 a RJ9 - longitud: 6 m AD-IRCKJ09-0 Conectores RJ9 - paquete de 50 unidades TE-9100-8502 Sensor de temperatura NTC 10K montado en la unidad AD-FCC y AD-FCD Solución de Control de Unidades de Fan coil Dispositivos de control electrónicos
- 184. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos sistemas de automatización de edificios 184 La Solución Integral para el Control de Salas ofrece control de la calefacción, refrigeración, iluminación y persianas dentro de un espacio ocupado, tales como una oficina o una pequeña sala de reuniones, en un sistema de control coordinado con un sólo punto de interfaz de control para el ocupante. El Controlador Integral de Sala AD-IRC es un dispositivo compatible con redes LonWorks® , que es el dispositivo maestro del sistema. El AD-IRC proporciona control digital directo de una unidad de fan coil con baterías de calefacción y/o refrigeración, un calentador eléctrico y un ventilador de tres velocidades. Como alternativa, puede controlar vigas frías y radiadores. Se instala dentro de la unidad de fan coil u otra caja de protección. Los módulos esclavos AD-IRL, AD-IRS y AD-ILS, que pueden instalarse directamente en el falso techo, controlan una o dos zonas de iluminación en la sala y persianas, de manera opcional. La consigna de confort de espacio, el modo de ocupación y la velocidad del ventilador pueden ajustarse a partir de un Módulo Integral de Comando de Sala AD-IRM. Desde el mismo módulo el ocupante puede conectar y ajustar el nivel de la iluminación y manejar las persianas. El controlador cumple con las directrices de interoperabilidad LonMark® para el intercambio de datos con otros sensores y dispositivos de red. Es posible supervisar y controlar los datos de funcionamiento a partir de un sistema de supervisión compatible con LonWorks, incluido el Módulo de Control de Red NCM Metasys® y el Motor de Automatización de Red que integran el sistema integral para el control de salas en una red de gestión para todas las instalaciones. Características zz Un solo punto de control para el confort ambiental de la sala para los ocupantes: temperatura, iluminación, persianas zz Elegante módulo de comando de sala montado en pared con pantalla digital retroiluminada y botones de control para iluminación y persianas zz Configuración modular de hardware para control de HVAC, iluminación y persianas con interconexión simple de Bus de serie zz Cada módulo de control dispone de una tensión de alimentación independiente de 230 VCA zz Controlador HVAC para FCU o vigas frías - Salidas de relé a 230 VCA 3A para control directo de ventilador - Salidas Triac a 230 VCA o salida analógica a 0-10 VCC para control de válvulas de calefacción y refrigeración - Salida de relé para control de calentador eléctrico zz Configuración y puesta en servicio a través de red LonWorks compatible con LonMark o herramienta de puesta en servicio zz Varios modos de funcionamiento para diversas condiciones de ocupación zz Un solo punto de interfaz desde sistema integral para el control de salas a la red LonWorks zz Perfil LonMark de Controlador de Confort de Espacio Dimensiones en mm AD-IRC Solución Integral para el Control de Salas Controladores de Campo Metasys® compatibles con LONWORKS® Módulo Integral de Sala IRM (80 mm x 120 mm) Dispositivos de control electrónicos 132 118 7895.2 Ø 3.5 Módulo de Control de Iluminación y Persianas Integrado AD-ILS
- 185. catálogo general deproducto 2012 Para más información y otros modelos, consulte la Guía de instalación de productos 185 sistemas de automatización de edificios Códigos de pedido Descripción Componentes de la Solución Integral para el Control de Salas AD-IRC4205-1 Controlador HVAC IRC con Bus de serie I/F e interfaz LonWorks® (a Módulo de Comando de Sala, Persianas e Iluminación IRC), Tensión de alimentación 230 VCA, 2 Salidas Analógicas (0-10 V) para Calefacción/Refrigeración, Salidas de relé para calentador eléctrico (1,5 KW) Salidas de relé para ventilador de 3 velocidades (3A) AD-IRC4245-1 Controlador HVAC IRC con Bus de serie I/F e interfaz LonWorks® (a Módulo de Comando de Sala, Persianas e Iluminación IRC), Tensión de alimentación 230 VCA, 4 salidas de Triac (230 VCA PWM o INC/DEC) para Calefacción/Refrigeración, Salidas de relé para calentador eléctrico (1,5 KW), Salidas de relé para ventilador de 3 velocidades (3A) AD-ILS1035-0 Módulo de iluminación y Persianas IRC con Bus de serie I/F (a controlador HVAC), tensión de alimentación 230 VCA 2 x salidas On/Off para iluminación y 1 x salida para persianas (230 VCA) AD-IRL1025-0 Módulo de Iluminación IRC con Bus de serie I/F (a controlador HVAC), tensión de alimentación 230 VCA, 2 x salidas On/Off para iluminación (230 VCA) AD-IRL2025-0 Módulo de Iluminación IRC con Bus de serie I/F (a controlador HVAC), tensión de alimentación 230 VCA, 2 x salidas para iluminación (230 VCA) con control de atenuación AD-IRS1035-0 Módulo de Persianas IRC con Bus de serie I/F (a controlador HVAC), tensión de alimentación 230 VCA, 3 x salidas para persianas (230 VCA) AD-IRM1005-0 Módulo Integral de Comando de Sala con Bus de serie I/F (a controlador HVAC) - Sólo HVAC (80 mm x 80 mm) AD-IRM1015-0 Módulo Integral de Comando de Sala con Bus de serie I/F (a controlador HVAC) - 2 botones de control de iluminación (80 mm x 120 mm) AD-IRM1025-0 Módulo Integral de Comando de Sala con Bus de serie I/F (a controlador HVAC) - 2 botones de control de iluminación + 1 botón de control de persianas (80 mm x 120 mm) AD-IRM1035-0 Módulo Integral de Comando de Sala con Bus de serie I/F (a controlador HVAC) - 2 botones de control de iluminación + 2 botones de control de persianas (80 mm x 120 mm) Accesorios de la Solución Integral para el Control de Salas TE-9100-8502 Sensor de temperatura NTC 10K montado en la unidad AD-IRL1025CK-0 Kit conector para AD-IRL1025-0 (energía + 2 x circuito de alumbrado) AD-IRL2025CK-0 Kit conector para AD-IRL2025-0 (energía + 2 x circuito de alumbrado/atenuación) AD-IRS1035CK-0 Kit conector para AD-IRS1035-0 (energía + 3 x circuito de persianas) AD-ILS1035CK-0 Kit conector para AD-ILS1035-0 (energía + 2 x alumbrado + circuito de persianas) AD-IRCBL911S-0 Cable de Bus de serie RJ9 a RJ11 - longitud: 30 cm AD-IRCBL911L-0 Cable de Bus de serie RJ9 a RJ11 - longitud: 6 m AD-IRCBL99S-0 Cable de Bus de serie RJ9 a RJ9 - longitud: 30 cm AD-IRCBL99L-0 Cable de Bus de serie RJ9 a RJ9 - longitud: 6 m AD-IRCKJ09-0 Conectores RJ9 - paquete de 50 unidades AD-IRCKJ11-0 Conectores RJ11 - paquete de 50 unidades AD-IRC Solución Integral para el Control de Salas Dispositivos de control electrónicos
- 186. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 186 componentes de refrigeración Válvulas presostáticas de agua Las válvulas presostáticas para refrigerantes de alta presión accionadas por agua de 2 ó 3 vías de las series V246 y V248 regulan el flujo de agua y controlan la presión de descarga del refrigerante en los sistemas con uno o múltiples condensadores refrigerados por agua. Estas válvulas disponen de un punto de apertura regulable en un rango de presión del refrigerante de 200 a 400 psig (de 13,8 a 27,6 bares). Las válvulas de estas series están diseñadas especialmente para unidades de condensación refrigeradas tanto por torres de refrigeración atmosférica como de tiro forzado. Se utilizan en sistemas individuales o múltiples del condensador a la torre para proporcionar un uso de la torre más económico y eficiente. Las válvulas V246 y V248 se pueden utilizar en refrigerantes convencionales no corrosivos o de amoniaco. Para las aplicaciones en las que el refrigerante pueda resultar corrosivo para las partes interiores, están disponibles los modelos marítimos, que cuentan con partes interiores de cobre-níquel (Monel® ). Características zz Sin juntas ni piezas deslizantes en las vías de agua zz Ajuste de muelle accesible zz Construcción desmontable zz Diseño equilibrado a presión zz Material resistente a la corrosión en partes interiores V246 y V248 Válvulas presostáticas Dimensiones de las válvulas de conexión roscada V246 Tamaño de la válvula Dimensiones en mm A B C D E 3/8“ 67 41 166 89 77 1/2” 78 51 182 96 86 3/4” 86 55 203 106 98 1” 121 71 267 151 116 1-1/4” 276 156 121
- 187. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 187 componentes de refrigeración Válvulas presostáticas de agua Válvula embridada V246, uso comercial - Dimensiones Tamaño de la válvula Dimensiones en mm A B C D E F G H 1-1/2” 135 14 156 121 276 133 67 48 Válvula embridada V246, uso comercial - Especificaciones brida (Bridas europeas, DIN2533) Tamaño de la válvula Número de orificios Tamaño de los orificios Círculo de los orificios de los pernos 1-1/2” 135 14 156 Válvula embridada V246, uso marítimo - Dimensiones Tamaño de la válvula Dimensiones en mm A B C D E F G H 1-1/2” 135 14 156 121 276 133 67 48 Válvula embridada V246, uso marítimo - Especificaciones brida (Bridas europeas, DIN86021) Tamaño de la válvula Número de orificios Tamaño de los orificios Círculo de los orificios de los pernos 1-1/2” 135 14 156 Modelos V246 - Rango de 13,8 a 27,6 bares Códigos del producto Construcción Tamaño y tipo de conexión de la válvula Tipo del elemento Peso (kg) V246GA1A001C Acción directa, uso comercial Tornillo de 3/8” BSPP, ISO 228 Tipo 5 1,86 V246GB1A001C Tornillo de 1/2” BSPP, ISO 228 1,4 V246GC1A001C Tornillo de 3/4” BSPP, ISO 228 1,7 V246GD1B1001C Tornillo de 1” BSPT, ISO 7 4,2 V246GE1B1001C Tornillo de 1-1/4” BSPT, ISO 7 4,5 V246GR1B1001C Brida de 1-1/2”, DIN2533 6,2 V246HA1B001C Acción directa, uso marítimo Tornillo de 3/8” BSPP, ISO 228 1,86 V246HB1B001C Tornillo de 1/2” BSPP, ISO 228 1,4 V246HC1B001C Tornillo de 3/4” BSPP, ISO 228 2,0 V246HD1B001C Tornillo de 1” BSPT, ISO 228 4,3 V246HE1B001C Tornillo de 1-1/4” BSPT, ISO 228 4,7 V246HR1B001C Brida de 1-1/2”, DIN86021 6,2 V246 Válvulas presostáticas de 2 vías de Alta Presión Tipo 5 7/16-20 UNF
- 188. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 188 componentes de refrigeración Válvulas presostáticas de agua V248 Válvulas presostáticas de 3 vías de Alta Presión Dimensiones de las válvulas de conexión roscada V248 Tamaño de la válvula Dimensiones en mm A B C D E F 1/2” 78 51 220 96 38 86 3/4” 86 55 248 106 44 98 1” 121 71 318 151 52 114 1-1/4” 336 156 60 121 Modelos V248 - Rango de 13,8 a 27,8 bares Códigos del producto Construcción Tamaño y tipo de conexión de la válvula Tipo del elemento Peso (kg) V248GB1B001C Acción directa, uso comercial Tornillo de 1/2” BSPT, ISO 7 Tipo 5 2,3 V248GC1B001C Tornillo de 3/4” BSPT, ISO 7 3,0 V248GD1B001C Tornillo de 1” BSPT, ISO 7 5,5 V248GE1B001C Tornillo de 1-1/4” BSPT, ISO 7 5,0 V248HC1B001C Acción directa, uso marítimo Tornillo de 3/4” BSPP, ISO 228 3,0 Tipo 5 7/16-20 UNF
- 189. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 189189 componentes de refrigeración Válvulas presostáticas de agua Estas válvulas presostáticas accionadas por presión controlan la cantidad de agua que entra en el condensador detectando directamente los cambios de presión en un circuito refrigerante. Se pueden utilizar en sistemas refrigerantes no corrosivos. Hay disponibles válvulas para aplicaciones con amoniaco y agua salada. Las válvulas cuentan con una función de apertura rápida y se abren al aumentar la presión (acción directa). La acción inversa (cierre al aumentar la presión) también es posible. Características zz Diseño de la válvula con equilibrado de presión zz Accionadas por presión zz Las válvulas de 3/8, 1/2 y 3/4” son válvulas de cuerpo en ángulo con un alto valor de Kv zz Válvulas presostáticas desde 3/8” hasta 2” zz Función de apertura rápida de la válvula zz Sin juntas ni piezas deslizantes en las vías de agua zz Fácil de desmontar. Todas las piezas se pueden reemplazar zz Cuerpos de bronce y piezas de aleación níquel-cobre especiales zz Disponibles elementos de potencia con fuelles de acero inoxidable zz Amplia gama de tipos de conexión de presión zz Asientos niquelados para válvulas de 3/8, 1/2 y 3/4” zz Acción directa/inversa V46 Tamaño de la válvula Dimensiones en mm A B C D E F 3/8“ 69 153 66 43 18 89 1/2“ 80 170 86 51 27 100 3/4“ 91 183 95 55 36 110 Válvulas presostáticas de 2 vías - Aplicaciones comerciales Tipo 13 (excl. depresor de válvula) 1: 75 cm capilar 2: Tuerca cónica 7/16-20 UNF Tipo 34 1: 75 cm capilar 2: Tubo de 1/4” para conexión de cobre por soldadura Tipo 50 (incl. depresor de válvula montado en tuerca cónica torneada) 1: 75 cm capilar 2: Tubo de 1/4” para conexión de cobre por soldadura 3: anillo de junta de cobre Tipo 15 1/4-18NPT (hembra) Tipo 5 7/16-20 UNF 1 2 2a1 B F C D A E
- 190. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 190 componentes de refrigeración Válvulas presostáticas de agua V46 Válvulas presostáticas de 2 vías - Aplicaciones comerciales Código de pedido Rango (bares) Tipo de cuerpo Tamaño de rosca según ISO 228 Tipo Longitud capilar (cm) Características adicionales Es posible cambiar del tipo 13 al tipo 45A solicitando el KIT031N600 V46AA -9600 5…18 Ángulo 3/8“ 13 75 --- V46AA -9608* Con una arandela especial para evitar el golpe de ariete de bajo caudal V46AA -9602* 100 Asiento niquelado/capilar más largo V46AA -9950 34 75 Asiento niquelado/conexión por soldadura V46AA -9951* .040” d.i. cap./conexión por soldadura V46AB –9600 1/2“ 13 --- V46AB -9950 34 Conexión por soldadura/“062” d.i. cap. V46AC –9600 3/4“ 13 --- V46AC -9951 34 Conexión por soldadura V46AA -9300 5…23 Ángulo 3/8“ 5 --- --- V46AA -9301* Asiento niquelado, rango alto Con una arandela para evitar el golpe de ariete de bajo caudal V46AA -9606 13 75 Asiento niquelado, rango alto V46AA -9609* Asiento niquelado, rango alto Con una arandela para evitar el golpe de ariete de bajo caudal V46AA -9510 50 Rango alto V46AB -9300 1/2“ 5 --- --- V46AB -9605 13 75 Asiento niquelado, rango alto V46AB -9951 34 Conexión por soldadura, rango alto V46AB -9510 50 Rango alto V46AC -9300 3/4“ 5 --- V46AC -9605 13 Asiento niquelado, rango alto V46AC -9510 50 Rango alto
- 191. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 191 componentes de refrigeración Válvulas presostáticas de agua Tamaño de la válvula Dimensiones en mm A B C D E F 1“ 124 233 139 72 50 13 1¼“ 125 243 145 72 58 13 Código de pedido Rango (bares) Tipo de cuerpo Tamaño de rosca según ISO 7 -Rc Tipo Longitud del capilar Características adicionales Es posible cambiar del tipo 13 al tipo 45A solicitando el KIT031N600 V46AD -9300 5…18 Recto 1” 5 --- --- V46AD -9510 50 75 V46AD -9600 13 V46AE -9300 1¼“ 5 --- V46AE -9510 50 75 V46AE -9600 13 75 V46AD -9511 10…23 1” 50 75 Rango alto V46AE -9512 1¼“ V46 Válvulas presostáticas de 2 vías - Aplicaciones comerciales
- 192. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 192 componentes de refrigeración Válvulas presostáticas de agua Tamaño de la válvula Dimensiones en mm A B C D E F G H I J 1½“ 137 244 144 18 150 47 67 13 110 182“ 168 304 164 20 165 57 90 18 125 2½“ 172 185 70 145 Código de pedido Rango (bares) Tipo de cuerpo Tamaño DIN2533 Conexiones de brida Tipo Longitud del capilar Características adicionales Es posible cambiar del tipo 13 al tipo 45A solicitando el KIT031N600 V46AR-9300 5…18 Recto 1½“ 5 --- --- V46AR-9600 13 75 V46AS-9300 5…11,5 2“ 5 --- --- V46AS-9301 11…18 V46AT-9300 5…11,5 2½“ V46AT-9301 11…18 V46 Válvulas presostáticas de 2 vías - Aplicaciones comerciales
- 193. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 193 componentes de refrigeración Válvulas presostáticas de agua Código de pedido Rango (bares) Tipo de cuerpo Tamaño de rosca según ISO 228 Tipo Longitud del capilar Características adicionales Es posible cambiar del tipo 13 al tipo 45A solicitando el KIT031N600 V46BA-9600 5…18 Recto 3/8“ 13 75 --- V46BB-9600 1/2“ V46BC-9600 3/4“ V46BD-9600 1“ V46BE-9510 1¼“ 50 V46BE-9600 13 V46BA-9510 5 …23 3/8“ 50 V46BB-9510 1/2“ V46BC-9510 3/4“ V46BC-9511 140 Capilar más largo V46BD-9510 10…23 1“ 75 --- V46BE-9511 1¼“ 150 Capilar más largo Tamaño de la válvula Dimensiones en mm A B C D E F 3/8“ 68 161 80 42 32 101/2“ 79 165 86 52 29 3/4“ 86 175 96 55 35 1“ 124 246 139 71 39 13 1¼“ 254 144 48 V46 Válvulas presostáticas de 2 vías - Aplicaciones marítimas
- 194. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 194 componentes de refrigeración Válvulas presostáticas de agua Código de pedido Rango (bares) Tipo de cuerpo Tamaño DIN 86021 Conexiones de brida Tipo Longitud del capilar V46BR-9510 5…18 Recto 1½“ 50 75 V46BR-9600 13 V46BS-9300 5…11,5 2“ 5 --- V46BS-9301 11…18 V46BT-9300 5…11,5 2½“ V46BT-9301 11…18 Tamaño de la válvula Dimensiones en mm A B C D E F G H I J 1½“ 135 244 144 14 150 47 67 13 110 182“ 162 304 164 16 165 57 90 18 125 2½“ 172 185 70 145 V46 Válvulas presostáticas de 2 vías - Aplicaciones marítimas
- 195. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 195195 componentes de refrigeración Válvulas presostáticas de agua La V46SA es una válvula modulada por la presión con acción directa y abarca todos los rangos. Se utiliza para regular el flujo de agua a un condensador al detectar directamente los cambios de presión en un circuito de refrigerante no corrosivo. La V46SA está especialmente diseñada para ser utilizada en equipos que requieran un bajo flujo de agua al condensador, como máquinas de cubitos de hielo, pequeñas bombas de calor y enfriadoras de agua. La caja del muelle y el elemento de potencia están arrollados al cuerpo de la válvula. Las juntas y membranas mantienen estancos el muelle de calibración y la parte del fuelle, de modo que éstos no se sumerjan en el agua, donde estarían sujetos a sedimentación y corrosión. La válvula se puede solicitar en los tipos: 5 (sin capilar), 13, 34 y 50 (incluyen capilar de 75 cm.) La parte del capilar se entregará separada de la válvula.. Características zz Válvula diseñada para bajo caudal zz Muelle de calibración y elemento de potencia para todos los rangos zz Dimensiones reducidas zz Presostáticas zz Varios tipos de conexión al circuito zz Fuelle resistente a alta presión del refrigerante Código de pedido Rango (bares) Tipo de cuerpo Tamaño de rosca según ISO 228 Tipo Longitud del capilar Características adicionales Es posible cambiar del tipo 13 al tipo 45A solicitando el KIT031N600 V46SA-9101 5…23 Recto 3/8“ 45 A 75 Capilar soldado al elemento de potencia V46SA-9110 50 Capilar separado V46SA-9300 5 --- --- V46SA-9600 13 75 Capilar separado V46SA-9950 34 --- V46SA-9951 Capilar soldado al elemento de potencia V46SA Válvulas presostáticas de 2 vías de agua de bajo caudal Dimensiones en mm
- 196. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 196 componentes de refrigeración Válvulas presostáticas de agua Tamaño de la válvula Dimensiones en mm A B C D E F 1“ 124 233 139 72 50 13 1¼“ 125 243 145 58 Código de pedido Rango de °C Tipo de cuerpo Tamaño de rosca según ISO 7 -Rc Longitud del capilar Tipo de bulbo 4 longitud mm V47AD -9160 24…57 Recto 1“ 1,8 m brazo 152 V47AD -9161 46…82 V47AE -9160 24…57 1¼“ V47AE -9161 46…82 Código de pedido Rango de °C Tipo de cuerpo Tamaño de rosca según ISO 228 Longitud del capilar Tipo de bulbo 4 longitud mm V47AA -9161 46…82 Ángulo 3/8“ 1,8 m plano 82V47AB -9160 24…57 1/2“ V47AC -9160 3/4“ Tamaño de la válvula Dimensiones en mm A B C D E F 3/8“ 69 153 66 43 18 89 1/2“ 80 170 86 51 27 100 3/4“ 91 183 95 55 36 110 Estas válvulas termostáticas se pueden utilizar para aplicaciones de calefacción. Cuentan con un elemento sensor, lo que significa que la temperatura del bulbo siempre debe ser más elevada que la del cuerpo de la válvula (elemento de potencia). La válvula se abre al aumentar la temperatura del bulbo. El bulbo debe montarse apuntando hacia abajo sobre la horizontal. Características zz Diseño de la válvula con equilibrado de presión zz Las válvulas de 3/8, 1/2 y 3/4” son válvulas en ángulo con un alto valor de Kv zz Función de apertura rápida de la válvula zz Sin juntas ni piezas deslizantes en las vías de agua zz Fácil de desmontar. Todas las piezas se pueden reemplazar zz Cuerpos especiales de bronce V47 Válvulas termostáticas B F C D A E
- 197. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 197 componentes de refrigeración Válvulas presostáticas de agua Tamaño de la válvula Dimensiones en mm A B C D E F G H I J 1½“ 137 244 144 18 150 47 67 13 110 18 Código de pedido Rango de °C Tipo de cuerpo Tamaño DIN 2533 Conexiones de brida Longitud del capilar Tipo de bulbo en mm V47AR -9160 24…57 Recto 1½“ 1,8 m blindado 152 V47AR -9161 46…82 V47 Válvulas termostáticas
- 198. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 198 componentes de refrigeración Válvulas presostáticas de agua Estas válvulas de agua están diseñadas especialmente para unidades de condensación refrigeradas tanto por torres de refrigeración atmosférica como de tiro forzado. Pueden ser utilizadas en uno o varios condensadores acoplados a la torre. Las válvulas de tipo V48 detectan la presión de descarga del compresor y permiten que el agua de refrigeración fluya hacia el condensador, que se desvíe del condensador o que el flujo de agua vaya tanto hacia el condensador como hacia la tubería de by-pass para mantener la presión correcta del refrigerante. Otra ventaja de este sistema es que la válvula de 3 vías permite un flujo de agua continuo hacia la torre para que ésta pueda funcionar de manera eficiente con un mantenimiento mínimo de las boquillas y las superficies humectantes. Se pueden utilizar en sistemas refrigerantes no corrosivos. Se dispone de elementos para aplicaciones de amoniaco y agua salada. Las válvulas cuentan con una función de apertura rápida. Características zz Diseño equilibrado de presión zz Capacidad de movimiento de todas las piezas zz Fácil limpieza y aclarado manual zz Valores altos de Kv zz Accionadas por presión zz Se pueden usar como válvulas mezcladoras o diversoras Código de pedido Rango (bares) Tipo de cuerpo Tamaño de rosca Tipo Longitud del capilar Características adicionales Se puede cambiar del tipo 13 al tipo 45A solicitando el KIT031N600 Tipo comercial V48AB -9510 4…20 Recto 1/2“ según ISO 7 -Rc 50 75 --- V48AB -9600 4…16 13 V48AC -9510 4…20 3/4“ según ISO 7 -Rc 50 V48AC -9600 4…16 13 V48AD -9510 6…20 Recto 1“ según ISO 7 -Rc 50 75 --- V48AD -9600 4…16 13 V48AD -9602 4…16 Cuerpos en línea (puerto 3 por debajo de puerto 2) V48AE -9510 6…20 1¼ “ según ISO 7 -Rc 50 --- V48AE -9600 4…16 13 Tipo marítimo V48BC -9600 4…16 Recto 3/4“ según ISO 228 13 75 Resistente al agua salada Tamaño de la válvula Dimensiones en mm A B C D E F G H I J Tipo comercial 1/2“ 192 91 19 41 30 8 82 52 48 52 3/4“ 208 100 23 45 36 88 56 52 56 1“ 287 142 25 51 50 124 71 67 72 1¼“ 296 141 31 61 58 127 71 Tipo marítimo 3/4“ 203 97 22 45 35 9 95 55 52 55 V48 Válvulas presostáticas de 3 vías Port2 Port3 Plugged ort1 G I A BC F D E H J
- 199. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 199 componentes de refrigeración Válvulas presostáticas de agua Tipo comercial Código de pedido Rango (bares) Tipo de cuerpo Tamaño de rosca según ISO 228 Tipo Características adicionales Es posible cambiar del tipo 13 al tipo 45A solicitando el KIT031N600 V48AF-9300 6…14 Recto 1 1/2“ 5 --- V48 Válvulas presostáticas de 3 vías 126 187 Port1 Port2 Port3 15495 8877 67 360 157
- 200. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 200 componentes de refrigeración Controladores de campo Estos equipos se han diseñado para ser incorporados en mostradores refrigerados y en cámaras frigoríficas. La Línea ER propone una oferta progresiva desde controles básicos a controles mucho más avanzados que incluyen reloj en tiempo real, ahorro de energía y comunicación de red para integrarse con el sistema de supervisión. También introduce productos específicos para supermercados (como, por ejemplo, las centrales frigoríficas). Características de hardware zz Panel delantero robusto para una mayor durabilidad y utilización a largo plazo zz Alimentación directa de 230V, sin necesidad de transformador externo zz Hasta 5 relés en un solo elemento zz Sensores NTC o PTC (A99) zz Conectores de clavija extraíbles para instalación y cableado de forma rápida zz Reloj en tiempo real integrado, sin necesidad de tarjeta de reloj adicional zz Puerto RS485 integrado, sin necesidad de tarjeta de comunicación adicional Características de la aplicación zz Unidades de temperatura positivas o negativas en un solo producto zz Monitorización de temperatura mínima y máxima zz Controladores integrales zz Luces e interruptor de standby zz Ahorro de energía (2o consigna) LÍNEA ER Línea de refrigeración electrónica Producto Tipo Instalación Cableado Relés del compresor Relés del ventilador Relés de desescarche Relés auxiliares Reloj en tiempo real RS485 ER52 Control del evaporador Panel Conectores roscados fijos Ÿ Ÿ ER53 Control del evaporador Panel Conectores roscados fijos Ÿ Ÿ Ÿ ER54 Control del evaporador Panel Conectores de clavija extraíbles Ÿ Ÿ Ÿ Ÿ Ÿ Ÿ ER55-DR Control de cámaras frigoríficas Carril DIN Conectores de clavija extraíbles Ÿ Ÿ Ÿ Ÿ (2 relés) Ÿ Ÿ ER55-SM Control de cámaras frigoríficas Display separado Conectores roscados fijos Ÿ Ÿ Ÿ Ÿ (2 relés) Ÿ Ÿ ER65 Control de central frigorífica Carril DIN Conectores de clavija extraíbles Ÿ (4 relés) Ÿ Ÿ Consulte los catálogos de los productos para obtener la información completa
- 201. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 201 componentes de refrigeración Controladores de campo LÍNEA ER Línea de refrigeración electrónica ER52 Controlador montado sobre panel, termostato de frío-calor, relés de alta potencia 16(8) A/230 VCA Suministrado con un sensor NTC Código de pedido Tensión de alimentación Clase de protección Rango de temperatura Pantalla Entradas Salidas ER52-PM230-501C 230 VCA, +/-10% Consumo 3 W IP55 (delantero) IP20 (trasero) -40 a 70 °C Precisión: +/-0,3 °C LED de 3 dígitos Visualización decimal 2 temperaturas 1 contacto libre de tensión Compresor: SPST 16(8)A Auxiliar: SPST 7(2)A CONTROLADORES DE EVAPORADORES ER53 Controlador montado sobre panel, termostato de frío y unidad de ventilación Suministrado con un sensor NTC Código de pedido Tensión de alimentación Clase de protección Rango de temperatura Pantalla Entradas Salidas ER53-PM230-501C 230 VCA, +/-10% Consumo 3 W IP55 (delantero) IP20 (trasero) -40 a 70 °C Precisión: +/-0,3 °C LED de 3 dígitos Visualización decimal 2 temperaturas 1 contacto libre de tensión Compresor: SPST 16(5)A Ventilador: SPST 7(2)A Auxiliar: SPST 7(2)A ER54 Controlador montado sobre panel, termostato de frío, controladores integrales, RS485, reloj de tiempo real, conectores de clavija Suministrado con un sensor NTC Código de pedido RS485 Tensión de alimentación Clase de protección Rango de temperatura Pantalla Entradas Salidas ER54-PMW-501C MODBUS 230 VCA, +/-10% Consumo 3 W IP55 (delantero) IP20 (trasero) -40 a 70 °C Precisión: +/-0,3 °C LED de 3 dígitos Visualización decimal 3 temperaturas 2 contactos libres de tensión Compresor: SPST 12(5)A Ventilador: SPST 7(2)A Desescarche: SPST 7(2)A Auxiliar: SPST 7(2)A ER54-PMW-001C N2 Open 35 77 29 71 14.8 3.5 27.3 71 36 3.7 28.5
- 202. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 202 componentes de refrigeración Controladores de campo ER55 Controlador montado sobre carril DIN, termostato de frío, controles integrales, RS485, reloj de tiempo real, conectores de clavija Suministrado con un sensor NTC Código de pedido RS485 Tensión de alimentación Clase de protección Rango de temperatura Pantalla Entradas Salidas ER55-DR230-501C MODBUS 230 VCA, +/-10% Consumo 3 W IP20 -40 a 70 °C Precisión: +/-0,3 °C LED de 3 dígitos Visualización decimal 3 temperaturas 2 contactos libres de tensión Compresor: SPST 7(2)A Ventilador: SPST 7(2)A Desescarche: SPST 16(4)A Auxiliar 1: SPDT 7(2)A Auxiliar 2: SPST 7(2)A ER55-DR230-001C N2 Open LÍNEA ER Línea de refrigeración electrónica CONTROLADORES DE CÁMARAS FRIGORÍFICAS ER55 Controlador con display separado, termostato de frío, controladores integrales, RS485, reloj de tiempo real, conectores de clavija Suministrado con dos sensores NTC Código de pedido RS485 Tensión de alimentación Clase de protección Rango de temperatura Pantalla Entradas Salidas ER55-SM230-501C MODBUS 230 VCA, +/-10% Consumo 3 W IP20 -40 a 70 °C Precisión: +/-0,3 °C LED de 3 dígitos Visualización decimal 3 temperaturas 2 contactos libres de tensión Compresor: SPST 16(8)A Ventilador: SPST 8(3)A Desescarche: SPST 16(4)A Auxiliar 1: SPST 7(2)A Auxiliar 2: SPST 7(2)A ER55-SM230-001C N2 Open 97.4 71 2 4 7 2 24 222 2 4792 61 14.8 15.5 97.4 105 4 7 92 4 7 9 2 46
- 203. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 203 componentes de refrigeración Controladores de campo LÍNEA ER Línea de refrigeración electrónica CONTROLADORES CARRIL DIN Controlador montado sobre carril DIN, control de presión o temperatura, secuenciador de 4 compresores o ventiladores, RS485, conectores de clavija El sensor debe solicitarse por separado; véase también la sección de transductores de presión P499. Código de pedido RS485 Tensión de alimentación Clase de protección Rango de temperatura Pantalla Entradas Salidas ER65-RK230-501C MODBUS 230 VCA, +/-10% Consumo 3 W IP20 -40 a 70 °C Precisión: +/-0,3 °C LED de 3 dígitos Visualización decimal 1 temperatura 1 presión 2 contactos libres de tensión 3 contactos alimentados (230 V) Etapas (x4): SPST 5(1)A Alarma: SPDT 7(2)A ER65-RK230-001C N2 Open Código de pedido Descripción Productos compatibles ER-NTC-0C Sensor NTC, cable de 2 m, recambio universal Todos los productos ER ER-NTC-1C Sensor NTC, cable de 2 m, marca T1 en cable ER52, ER53, ER54, ER55 ER-NTC-2C Sensor NTC, cable de 2 m, marca T2 en cable ER-FIX-1C Clips de montaje en panel ER52, ER53, ER54 ER-COM-1C Cable RS485, 1,5 m, conector de clavija ER54, ER55-SM ER-COM-2C Cable RS485, 1,5 m, conector RJ ER55-DR ER-COM-3C Cable de pantalla, 2 m ER55-SM ER-DIS-1C Pantalla remota, LED azul de montaje en panel ER55-SM P499-Axx-xxx Transductor de presión, 4-20 mA (véase también la sección P499 del catálogo) ER65 Accesorios 97.4 71 2 4 7 2 24 222 2 4792 61 14.8 15.5
- 204. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 204 componentes de refrigeración Controladores de campo Controladores de sensores PT1000 MR44 / FX05 El MR44 y el FX05 son controladores de alto rendimiento desarrollados específicamente para el control y la supervisión en supermercados y plantas de procesamiento industrial de alimentos. Son compatibles con los sensores de temperatura PT1000 que proporcionan mediciones de gran precisión. Los controladores se entregan preprogramados, lo que permite al usuario ajustar los parámetros finales directamente desde la pantalla, sin necesidad de ninguna otra herramienta de programación. Añadiendo una tarjeta de comunicación de red, compatible con el protocolo N2 Open de Johnson Controls, es posible conectar la interfaz a un sistema BAS. El MR44 es un controlador digital para unidades de refrigeración estáticas o ventiladas que funcionan a temperaturas positivas o negativas. Incorpora todas las características para activar una válvula o compresor, desescarche, ventilador evaporador y salidas auxiliares para señalizaciones de alarma o para control de desescarche maestro- esclavo. Opcionalmente, puede venir equipado con una tarjeta de reloj en tiempo real para ahorro de energía y programación de eventos en tiempo real, tales como los ciclos de desescarche. FX05 es un controlador digital para control de temperatura y alarmas. Se pueden controlar hasta 4 temperaturas. También incluye un ingenioso sistema para controlar periodos de desescarche de hasta 4 zonas diferentes. MR44 Dimensiones en mm Características de MR44 Código de pedido Tensión de alimentación Clase de protección Rango de temperatura Pantalla Entradas/salidas MR44PM12R-PA2C 12 VCA/CC, +/-10% Consumo 2,5 VA IP54 (delantero) IP20 (trasero) -40 a 100°C Precisión: +/-0,3 °C LED de 3 dígitos Visualización decimal 2 temperaturas, 1 entrada digital sin tensión Compresor, desescarche y ventilador: SPDT 8(3) A 230 V Alarma: SPST 5(1) 230 V Características de FX05 Código de pedido Tensión de alimentación Clase de protección Rango de temperatura Pantalla Entradas/salidas LP-FX05P00-800C 12 VCA/CC, +/-10% Consumo 2,5 VA IP54 (delantero) IP20 (trasero) -40 a 100°C Precisión: +/-0,3 °C LED de 3 dígitos Visualización decimal 4 temperaturas, 5 entradas digitales sin tensión 6 salidas digitales: SPST 5A 230V 1 salida analógica: 0-10 V, 5 mA Accesorios Código de pedido Producto Descripción LP-NET051-000C MR44/FX05 Tarjeta de comunicación N2Open plug-in LP-RTC05-000C Únicamente MR44 Tarjeta de reloj en tiempo real plug-in LP-KIT005-000C Únicamente FX05 Kit de cables de conexión (cada kit incluye cables para 5 FX05) Notas: - Las tarjetas plug-in (de comunicación y de reloj en tiempo real) son alternativas y no se pueden conectar a un dispositivo al mismo tiempo - Los sensores PT1000 deben pedirse por separado FX05 Dimensiones en mm 75 28 3566 98 90 78 70 74 67 28 35 75 70
- 205. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 205205 componentes de refrigeración Controladores de campo Pensada para facilitar el trabajo de los instaladores, esta gama de cuadros eléctricos está diseñada para su uso en cámaras frigoríficas que funcionen a temperaturas tanto positivas como negativas y que estén alimentadas por una tensión de alimentación monofásica o trifásica. Basada en controladores especialmente diseñados, incorpora todas las funciones de control necesarias para unidades de cámaras frigoríficas modernas, tales como control de compresor, gestión de desescarche, gestión de ventiladores, función de alarma y válvula solenoide para “parada por baja presión”. También incluye todo el equipo de seguridad necesario como, por ejemplo, disyuntores para el compresor y para el controlador. Se ha prestado una especial atención a la accesibilidad de forma que el tiempo de instalación se reduzca al mínimo y se ha dejado espacio para la personalización. Características zz Potencia nominal desde: 0,37 a 1,5 kW en fase única 1,5 a 7,5 kW en tres fases zz Componentes de carril DIN estándar zz La mayor parte del cableado está integrado en el controlador zz Controlador específicamente diseñado para gestionar la parada por baja presión zz Preciso e intercambiable zz Sensor IP 68 zz Cuadros eléctricos de policarbonato estándar DIN IP 65 zz Disyuntor integrado para el motor y el controlador zz Extensión de campo zz Interruptor principal Cuadros eléctricos CR
- 206. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 206 componentes de refrigeración Controladores de campo CR Cuadros eléctricos Cuadros eléctricos para cámaras frigoríficas de temperatura negativa Código de pedido Tamaño del módulo del cuadro eléctrico Tensión de alimentación Compresor Ventilador del evaporador Amperios Salida auxiliar* Desescarche VCA Φ Potencia AC-3 Amperios Amperios Amperios Amperios CR-NS037-1 12 230 1 0,37 kW 5 1,6 --- 8 CR-NS075-1 0,75 kW 8 12 CR-NS110-1 1,1 kW 10 3,2 CR-NS150-1 1,5 kW 12 4,8 16 CR-NT150-1 18 400 3 1,5 kW 3,5 3,2 3 12 CR-NT250-1 2,5 kW 5,7 CR-NT400-1 4,0 kW 8,5 4,8 15CR-NT550-1 5,5 kW 11,5 CR-NT750-1 7,5 kW 15,5 Nota * = Ventilador del condensador o calefactor del marco de la puerta Dimensiones en mm Modelos A B 12 módulos 164 275 18 módulos 269 380 Cuadros eléctricos para cámaras frigoríficas de temperatura positiva Código de pedido Tamaño del módulo del cuadro eléctrico Tensión de alimentación Compresor Ventilador del evaporador VCA Φ Potencia AC-3 Amperios Amperios CR-PS037-1 12 230 1 0,37 kW 5 1,6 CR-PS075-1 0,75 kW 8 CR-PS110-1 1,1 kW 10 3,2 CR-PS150-1 1,5 kW 12 4,8 CR-PT150-1 18 400 3 1,5 kW 3,5 3,2 CR-PT250-1 2,5 kW 5,7 CR-PT400-1 4,0 kW 8,5 4,8CR-PT550-1 5,5 kW 11,5 CR-PT750-1 7,5 kW 15,5 110 140 90220 54 B A
- 207. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 207207 componentes de refrigeración Controladores de campo Uso general y multietapa MS Pantalla MS Código de pedido Rango Tensión de alimentación Carcasa Entrada Clase de protección Características adicionales DIS12T-1C -40 a +70 °C 12 VCA/CC Panel Sensor A99 (incl.) IP20 General IP54 Delantero Precisión: ±1 unidad Consumo de energía: 1,5 VA 50/60 Hz DIS230T-1C 230 VCA DIS12V-1C 0 a +100% (HR) 12 VCA 0-10 V desde el sensor de humedad (no incl.)DIS230V-1C 230 VCA Modelo de carril DINModelo de panel Esta gama de controladores versátiles está diseñada para aplicaciones simples o multietapa (2 ó 4 etapas), tales como calefacción o refrigeración, así como humedad o presión, según el tipo de entrada. Esta gama incorpora todas las funciones de control necesarias para las aplicaciones modernas y está disponible tanto en montaje sobre panel como en montaje sobre carril DIN. Se ha prestado especial atención al tipo para encajar a la perfección con el diseño de su máquina. Esta gama completa de controladores basados en microprocesadores ofrece características innovadoras y tecnología de última generación. Características zz Carcasa con montaje en panel y carril DIN zz Hasta 4 relés en el tipo de montaje sobre panel zz Disponibles modelos con alimentación eléctrica de 230 voltios zz Acepta señal de sensor de temperatura (A99) y de 0-10 voltios según modelo zz Tensión de alimentación a los sensores en los modelos de 0 a 10 voltios disponible desde el controlador zz Sensor IP 68 preciso e intercambiable zz Amplia gama de sondas con diferentes carcasas zz Bloqueo de teclado zz Tecnología SMD Controlador de una etapa MS1 Código de pedido Rango Tensión de alimentación Carcasa Entrada Potencia de salida nominal 250 VCA Salida de alarma Clase de protección Características adicionales MS1PM12RT-1C -40 a +70 °C 12 VCA/CC Panel Sensor A99 (incl.) SPST 8(3)A Colector abierto 40 VCC/100 mA IP20 general IP54 delantero Precisión: ±1 unidad Consumo de energía: 2 VA 50/60 Hz MS1PM230T-1C 230 VCA SPDT 8(3)A MS1DR230T-1C 230 VCA Carril DIN SPST 8(3)A IP20 MS1PM12RV-1C -40 a +100 °C 12 VCA Panel 0-10 V SPST 8(3)A IP20 general IP54 delanteroMS1PM230V-1C 230 VCA SPDT 8(3)A MS1DR230V-1C 230 VCA Carril DIN SPST 8(3)A IP20 Dimensiones en mm 11845 68 28 35 58 70 75 11845 52.570
- 208. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 208 componentes de refrigeración Controladores de campo Controlador de dos etapas MS2 Código de pedido Rango Tensión de alimentación Carcasa Entrada Potencia de salida nominal 250 VCA Clase de protección Características adicionales Cada etapa (de la 1 a la 2) MS2PM12RT-1C -40 a +70 °C 12 VCA/CC Panel Sensor A99 (incl.) SPST 8(3)A IP20 General IP54 delantero Precisión: ±1 °C Consumo de energía: 2 VA 50/60 Hz MS2DR230T-1C 230 VCA Carril DIN SPST 8(3)A IP20 MS2DR48DT-1C 12-24 VCA/CC 48 VCC SPDT 8(3)A MS2PM12RV-1C -40 a +100 °C 12 VCA Panel 0-10 V SPST 8(3)A IP20 general IP54 delantero MS2DR230V-1C 230 VCA Carril DIN SPST 8(3)A IP20 Controlador de cuatro etapas MS4 Código de pedido Rango Tensión de alimentación Carcasa Entrada Potencia de salida nominal 250 VCA Clase de protección Características adicionales Cada etapa (de la 1 a la 4) MS4PM12RT-1C -40 a +70 °C 12 VCA/CC Panel Sensor A99 (incl.) SPST 8(3)A IP20 general IP54 delantero Precisión: ±1 unidad Consumo de energía: 2 VA 50/60 Hz MS4DR230T-1C 230 VCA Carril DIN SPST 8(3)A MS4DR48T-1C 12-24 VCA o 48 VCC Carril DIN SPDT 8(3)A IP20 MS Uso general y multietapa
- 209. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 209209 componentes de refrigeración Controladores de campo Controladores electrónicos modulares System 450TM Los controladores modulares de la serie System 450 son la última generación de módulos de potencia, expansión y control electrónico digital de Johnson Controls/PENN. System 450 le proporciona un sistema de control preciso, económico, compacto y personalizable para una gran variedad de aplicaciones de HVAC/R. Con el System 450, cada módulo de control admite hasta tres entradas configurables para aplicaciones de humedad, temperatura o presión. Gracias a que System 450 puede controlar hasta tres aplicaciones simultáneamente, es más fácil controlar lugares con diversas condiciones, tales como bodegas de vino, invernaderos y piscinas. System 450 es compatible con los sensores de temperatura A99, transductores P499 y sensores de humedad HE. Características zz Diseño modular para carril DIN o montaje en pared zz Sistema de bus digital zz Certificado por (CE/UL/C-Tick) zz LCD retroiluminada zz Interfaz de usuario con touch pad de cuatro botones zz Controlador versátil, todo en uno Aplicaciones zz Control de calefacción y/o refrigeración zz Control de caldera (consigna flotante) zz Control de humidificación/deshumidificación zz Control multiusos Dimensiones en mm
- 210. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 210 componentes de refrigeración Controladores de campo Código de pedido Descripción Tipos de módulo de control C450 C450CBN-1C Módulo de control con 1 relé C450CCN-1C Módulo de control con 2 relés C450CPN-1C Módulo de control con 1 salida analógica C450CQN-1C Módulo de control con 2 salidas analógicas C450RBN-1C Módulo de control con 1 relé de reset C450RCN-1C Módulo de control con 2 relés de reset Tipos de módulo de expansión C450 C450SBN-1C Módulo de expansión con 1 relé C450SCN-1C Módulo de expansión con 2 relés C450SPN-1C Salida analógica de módulo de expansión 1 (PI) C450SQN-1C Salida analógica de módulo de expansión 2 (PI) Módulo de potencia C450 C450YNN-1C Módulo de potencia 230 / 24 VCA 50/60 Hz Tipos de sensores C450 A99 Sensores de temperatura, todos los modelos, rango -40/120 °C P499RCP-401C Transmisor de presión, rango -1/8 bares P499RCP-402C Transmisor de presión, rango -1/15 bares P499RCP-404C Transmisor de presión, rango 0/30 bares P499RCP-405C Transmisor de presión, rango 0/50 bares HE-67S3-0N00P Montaje en conducto del transmisor de humedad (incluye A99) HE-67S3-0N0BP Montaje en pared del transmisor de humedad (incluye A99) DPT2650-0R5D-AB Transmisor Delta P de 0 a 1 mbares DPT2650-0I0D-AB Transmisor Delta P de 0 a 25 mbares System 450 Controladores electrónicos modulares Módulos de control System 450 Los módulos de control System 450 son capaces de supervisar hasta tres sensores de entrada y controlar hasta diez salidas que pueden ser cualquier combinación entre salidas de relés y analógicas (proporcionadas por módulos de expansión).
- 211. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 211 componentes de refrigeración Controladores de campo Descripción El SC 9100 es un controlador preconfigurado, diseñado para el control de instalaciones de calefacción, ventilación o aire acondicionado. El SC 9100 es un controlador único con múltiples aplicaciones estándar, las cuales pueden elegirse desde la memoria del controlador durante su instalación. Los parámetros pueden adaptarse para cubrir unas necesidades concretas. Pueden crearse otros programas de aplicación para grandes pedidos. La pantalla muestra en un texto claro las entradas, salidas y la información principal de control. El acceso al controlador está protegido (contraseña) para evitar la utilización no autorizada. El SC 9100 es un controlador completo independiente y se puede conectar a un bus de comunicaciones como parte de un Sistema Supervisor de Johnson Controls. El módulo de mando de ambiente SC 9180 puede conectarse al SC 9100 y proporcionar un punto de consigna remoto y reloj de tiempo real. Características zz Esquema de conexión listo para usar zz Disponibles una gran cantidad de programas de aplicación en un solo controlador zz Pantalla clara alfanumérica retroiluminada zz Conectores extraíbles, montaje en carril DIN o con tornillos zz Bus de comunicaciones zz Opción de reloj en tiempo real utilizando el módulo de mando ambiente SC 9180 SC-9100 Controlador Easy DDC Controlador Electrónico DDC Ejemplo de Aplicación Entradas Analógica Entradas Digital Salidas Analógica Salidas Digital Tensión de alimentación (50/60Hz) Código Al1 Al2 Al3 Al4 Dl1 D12 AO1.1 AO1.2 AO2 TR1 TR2 REL 15VD C Lazo Simple, 1 Salida x x x x x x x x 24VCA,+15%-10% SC-9100-8G34-2* Lazo Simple, 2 Salida x x x x x x x Aire exterior comp., 1 salida x x x x x x x x Aire exterior comp., 2 salida x x x x x x x Cascada, salida x x x x x x x x x Cascada, salida x x x x x x x x Lazo simple+ limit, 1 salida x x x x x x x Serie SC-9100 Controlador Easy DDC Dimensiones Esquema de conexiones Serie SC-9100 Controlador Easy DDC Descripción Código Kit de montaje en panel SC-9100.MK * El SC-9100 tiene modelos que están definidos para aplicaciones locales. Para los números con código local, contacte con su distribuidor más cercano Accesorios (pedir por separado)
- 212. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 212 componentes de refrigeración Controladores de velocidad del ventilador del condensador Tipo 28 Conexión de cobre para soldadura ODM 6mm Estos controladores de la velocidad del ventilador de condensador están accionados por presión. Son de montaje directo y están diseñados para la variación de velocidad de motores monofásicos. El control de la presión de condensación de un sistema de refrigeración a través de la variación de la velocidad del ventilador en un condensador refrigerado por aire tiene como resultado un rendimiento óptimo a lo largo de todo el año. Un dispositivo activado por presión proporciona la respuesta más directa y rápida a las variaciones de presión que se dan en el sistema de refrigeración. El controlador varía la tensión de alimentación que se proporciona al motor desde el 30% hasta como mínimo el 95% sobre la banda proporcional utilizando el principio de corte de fase. Esto proporciona una variación de velocidad de los motores con condensador permanente o asíncronos que no tienen una corriente a carga completa superior a 4 A (rms). Modelos de corte (el ventilador se detiene a baja presión) y modelos de velocidad mínima (el ventilador sigue funcionando al 30%) disponibles. Los controladores pueden utilizarse en sistemas refrigerantes no corrosivos. Características zz Control de presión del condensador a través de variación de la velocidad del ventilador zz Entrada de presión zz Montaje directo zz Tornillo de consigna en la parte superior zz Filtro de supresión de ruidos electromagnéticos integrado zz IP65 zz Diseño compacto zz Estilo atractivo zz Clavija de conector rápido incluida Código de pedido Rango (bares) Tipo del elemento Consigna (bar) Banda prop. (bar) Potencia nominal Modo del controlador Características adicionales P215PR-9200 10 a +25 47 19 4,5 230 VCA 4 Amp Corte ---P215PR-9202 22 a 42 26 5,5 P215PR-9800 10 a +25 28 19 4,5 P215PR-9230 47 Sólo para fabricantes P215PR-9232 22 a 42 26 5,5 P215PR-9250 10 a +25 19 4,5 Sólo para fabricantes, 2 m de cable, conector incl. Dimensiones en mm P215PR Controlador monofásico de montaje directo Turnaround Circle 65 75 26 106 Turnaro Ci c e 14 117 166 196 HEX 19 Turnaround Circle 65 Tipo 47 Montaje directo 7/16 –20 UNF hembra (incl. depresor de válvula) Nota Póngase en contacto con su agente comercial para información sobre una potencia nominal de 4 amp y aprobación UL.
- 213. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 213213 componentes de refrigeración Controladores de velocidad del ventilador del condensador El nuevo P215RM (montaje remoto) es un modelo adicional a nuestro exitoso P215PR de montaje directo FSC, que se encuentra en catálogo desde 2004. Hemos diseñado el P215RM para las situaciones en las que el espacio de montaje es reducido o en las que la tubería de refrigeración es tan delgada que no puede soportar el peso del P215PR. Otra novedad de este producto es el diseño de soportes integral que forma parte de la carcasa hecha completamente de aluminio. El P215RM puede atornillarse a un panel lateral y conectarse a la tubería de refrigeración utilizando un manguito flexible o un capilar de cobre. Características zz Instalación fácil y rápida gracias a la abrazadera de montaje integral zz Montaje sencillo con conexión a presión tipo 5 zz Sin necesidad de adaptador macho/macho entre el P215RM y el manguito flexible zz Disponible en dos rangos: 10 – 25 bares y 22 – 42 bares zz Corriente de salida máxima de 4 A a 55 °C de temperatura ambiente de funcionamiento P215RM Controlador monofásico de montaje remoto Dimensiones en mm Código de pedido Rango (bares) Tipo del elemento Consigna (bar) Banda prop. (bar) Tensión de alimentación 50/60 Hz Potencia nominal Modo del controlador Características adicionales P215RM-9700 10 a +25 5 40 4,5 230 VCA 4 Amp Corte --- P215RM-9702 22 a 42 48 5,5
- 214. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 214 componentes de refrigeración Controladores de velocidad del ventilador del condensador Estos controladores están diseñados para la variación de velocidad de motores de monofásicos, especialmente para el control de la velocidad del ventilador en condensadores refrigerados por aire. El control de la presión de condensación de un sistema de refrigeración a través de la variación de la velocidad del ventilador en un condensador refrigerado por aire tiene como resultado un rendimiento óptimo a lo largo de todo el año. La utilización de un transductor de presión como dispositivo de entrada al controlador de velocidad del ventilador proporciona la respuesta más directa y rápida a las variaciones de presión que se dan en el sistema de refrigeración. El controlador varía la tensión de alimentación que se proporciona al motor desde el 45% hasta como mínimo el 95% sobre la banda proporcional utilizando el principio de corte de fase. Es recomendable confirmar con el fabricante del motor eléctrico si puede utilizarse un controlador que utilice el principio de corte de fase para las variaciones de velocidad. El controlador utilizado para la entrada de presiones dobles varía la velocidad del ventilador, detectando directamente los cambios de presión de dos circuitos de refrigeración separados. La consigna de cada transductor de presión se puede ajustar de manera individual. El controlador selecciona la entrada con la demanda de refrigeración más alta para controlar la velocidad del ventilador. Pueden utilizarse en sistemas de refrigeración no corrosivos. Características zz Control de presión del condensador a través de variación de velocidad del ventilador zz Entrada de presión zz Transductores de fiabilidad comprobada zz Tornillo de consigna fácilmente accesible zz Velocidad mínima ajustable o selección de corte zz Posibilidad de entrada doble (únicamente P215DP) zz Entrada para bomba de calor disponible (P215SH) zz Caja IP54 P215DP/SH/ST Dimensiones en mm Código de pedido Rango (bares) Banda prop. (bar) Consigna (bar) Conexión de presión Tensión de alim. 50/60 Hz Potencia nominal Características adicionales Nota: El tipo 50 está permitido en el mercado holandés P215DP-9100 14 a 24 4 16 90 cm cap. est. 50 230 VCA 8 Amp Entrada individual/doble. Para la entrada doble se debe pedir otro transductor por separado P215DP-9101 8 a 14 2,5 10 P215DP-9600 14 a 24 4 16 90 cm cap. est. 51 P215DP-9601 8 a 14 2,5 10 P215DP-9800 14 a 24 4 16 Con. de latón est. 28 P215DP-9102 22 a 42 6 30 90 cm cap. est. 50 Para utilización en aplicaciones R410A P215SH-9100 14 a 24 4 16 90 cm cap. est. 50 4 Amp Entrada individual P215SH-9101 8 a 14 2,5 10 P215SH-9102 22 a 42 6 30 Para utilización en aplicaciones R410A P215SH-9800 14 a 24 4 16 Con. de cobre de soldadura est. 28 Entrada individual P215ST-9100 14 a 24 4 16 90 cm cap. est. 50 6 Amp Entrada individualP215ST-9101 8 a 14 2,5 10 P215ST-9600 14 a 24 4 16 90 cm cap. est. 51 P215ST-9102 22 a 42 6 30 90 cm cap. est. 50 Para utilización en aplicaciones R410A P215 Controlador monofásico activado por presión 140 130 94 125100
- 215. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 215 componentes de refrigeración Controladores de velocidad del ventilador del condensador El P215LR es un controlador de velocidad para condensadores de aire, con entradas de presión simple, doble o triple, respectivamente. El controlador varía la velocidad del ventilador detectando directamente los cambios de presión en uno, dos o tres circuitos refrigerantes. La consigna de cada transductor de presión se puede ajustar de manera individual. El controlador selecciona la entrada con la demanda de refrigeración más alta para controlar la velocidad del ventilador. Los controladores pueden utilizarse en sistemas refrigerantes no corrosivos y variar la tensión de alimentación al motor desde el 45% al ≥95% de la tensión proporcionada utilizando el principio de corte de fase. Es recomendable confirmar con el fabricante del motor eléctrico si puede utilizarse un controlador que utilice el principio de corte de fase para las variaciones de velocidad. Si la presión desciende por debajo de la consigna menos la banda proporcional, la salida al motor es de cero voltios o la velocidad mínima configurada. Características zz Control de presión del condensador a través de variación de la velocidad del ventilador zz Entrada de presión zz Modelo con entrada de bomba de calor disponible zz Transductores de fiabilidad comprobada zz Tornillo de consigna fácilmente accesible zz Velocidad mínima ajustable o selección de corte (únicamente en LR) zz El funcionamiento del motor puede invertirse intercambiando únicamente dos cables zz Dimensiones reducidas zz Montaje sobre carril DIN P215 Controlador monofásico activado por presión Dimensiones en mm Código de pedido Rango (bares) Banda prop. (bar) Consigna (bar) Conexión de presión Tensión de alimentación 50/60 Hz Potencia nominal Características adicionales Nota: El tipo 50 está permitido en el mercado holandés P215LR -9110 14 a 24 4 16 90 cm cap. / 50 230 VCA 3 Amp Velocidad mínima ajustable Entrada de presión individual P215LR -9111 8 a 14 2,5 10 P215LR -9130* Versión sólo para fabricantes del tipo P215LR-9110 (15 piezas) P215LR -9210 14 a 24 4 16 Montaje directo/47 P215LR -9610 Montaje directo/51 P215LR -9611 8 a 14 2,5 10 P215LR -9114 22 a 42 6 30 90 cm cap. / 50 Para aplicaciones R410A P215LR -9140 14 a 24 4 16 Entrada de bomba de calor de 230 V P215LR -9120 Versión de 400 V (one art p mp slo L N ~ x s o 2 L1 6 Amp N1 C1 L N2 L C B2B A2 B3ABA C3 1~ 12 5370 32 45118
- 216. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 216 componentes de refrigeración Controladores de velocidad del ventilador del condensador P266 es una familia de reguladores con una excelente relación calidad/precio, apto para su instalación en exteriores, robusto y duradero. Los reguladores P266 están diseñados para motores monofásicos de fase partida con condensador permanente, que se emplean con ventiladores de condensador en una amplia gama de aplicaciones de climatización y refrigeración. La serie P266 está diseñada para reemplazar a las series P66 y P215, proporcionando mayores prestaciones y flexibilidad, eficiencia energética mejorada y mayor vida útil del motor, con un diseño compacto y robusto que resiste condiciones metereológicas adversas. Hay disponibles modelos para tensiones en los rangos 208-240 Vca y 440- 575 Vca. El amperaje varía entre 4 y 12A, dependiendo del rango de tensión y modelo. Algunos modelos de la serie P266 incluyen como opción el control On/Off de hasta tres ventiladores o etapas de ventilación auxiliares. También hay disponibles modelos con triacs adicionales, que permiten repartir la alimentación entre los devanados principal y auxiliar del motor, así como conectar un condensador externo para mejorar la eficiencia a bajo régimen. Características zz Certificado por CE/UL/CSA/C-tick zz Basado en el uso de su microprocesador zz Programable en campo, ajuste digital zz Uno o dos transductores de presión electrónicos (P266SNR) zz Rango de presión de 0 - 35 bares o de 0 - 52 bares zz Diseño patentado zz Salida de 8 ó 12 amperios a 60 °C de temperatura ambiente zz Caja de aluminio robusta IP54 con disipador de calor integrado zz Controlador multi Triac que proporciona un ahorro energético de hasta el 25% zz Controlador auxiliar (vernier) opcional zz Selección automática 50/60 Hz Dimensiones en mm P266 Controlador con una buena calidad/precio, robusto y duradero 165 178 76 66
- 217. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 217 componentes de refrigeración Controladores de velocidad del ventilador del condensador P266 Controlador digital monofásico activado por presión Código de pedido Descripción Modelo de transductor incluido en el kit Rango de tensión (en VCA) Salida máxima (Amperios) Triacs de VCA alta Circuitos de control de ventilador auxiliar disponibles P266ABA-1K* Control de velocidad de ventilador P266 con un transductor de presión P266 y un cable de 2 m P266SNR-1C 0-35 bares (0-508 psi) 208 a 240 8 3 3 P266ABA-3K* P266SNR-2C 0-52 bares (0-754 psi) P266ABA-2K* Control de velocidad de ventilador P266 con dos transductores de presión P266 y un cable de 2 m P266SNR-1C 0-35 bares (0-508 psi) P266ABA-4K* P266SNR-2C 0-52 bares (0-754 psi) P266BHA-1K* Control de velocidad de ventilador P266 con un transductor de presión P266 y un cable de 2 m P266SNR-1C 0-35 bares (0-508 psi) 440 a 575 4 2 P266BHA-3K* P266SNR-2C 0-52 bares (0-754 psi) P266BHA-2K* Control de velocidad de ventilador P266 con dos transductores de presión P266 y un cable de 2 m P266SNR-1C 0-35 bares (0-508 psi) P266BHA-4K* P266SNR-2C 0-52 bares (0-754 psi) P266EAA-1K* Control de velocidad de ventilador P266 con un transductor de presión P266 y un cable de 2 m P266SNR-1C 0-35 bares (0-508 psi) 208 a 240 8 3 --- P266EAA-3K* P266SNR-2C 0-52 bares (0-754 psi) P266EBA-1K* P266SNR-1C 0-35 bares (0-508 psi) 3 P266EBA-3K* P266SNR-2C 0-52 bares (0-754 psi) P266ECA-1K* P266SNR-1C 0-35 bares (0-508 psi) 1 --- P266ECA-3K P266SNR-2C 0-52 bares (0-754 psi) P266EDA-1K* P266SNR-1C 0-35 bares (0-508 psi) 3 P266EDA-3K* P266SNR-2C 0-52 bares (0-754 psi) P266EEA-1K* P266SNR-1C 0-35 bares (0-508 psi) 12 --- P266EFA-3K* P266SNR-2C 0-52 bares (0-754 psi) 3 Nota: Ajustes de fábrica: La tensión inicial está ajustada al 40% de la tensión de alimentación. La tensión final está ajustada al 95% de la tensión de alimentación. La presión inicial está ajustada al 44% del rango de presión total del transductor P266. La presión final está ajustada al 51% del rango de presión total del transductor P266. Transductores de presión electrónicos P266SNR Código de pedido Descripción P266SNR-1C Transductor de presión electrónico. Rango total de 0 a 35 bares con una conexión abocardada hembra SAE de 1/4 pulgadas y un cable de 2 metros. P266SNR-2C Transductor de presión electrónico. Rango total de 0 a 52 bares con una conexión abocardada hembra SAE de 1/4 pulgadas y un cable de 2 metros.
- 218. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 218 componentes de refrigeración Controladores de velocidad del ventilador del condensador Estos controladores están diseñados para la variación de velocidad de motores trifásicos, especialmente para el control de la velocidad del ventilador en condensadores refrigerados por aire. El control de la presión de condensación de un sistema de refrigeración a través de la variación de la velocidad del ventilador tiene como resultado un rendimiento óptimo a lo largo de todo el año. La utilización de un transductor de presión como dispositivo de entrada proporciona una respuesta más directa y rápida a las variaciones de presión que se dan en el sistema con refrigerante. El controlador varía la tensión de alimentación que se proporciona al motor desde el 30% hasta como mínimo el 96% sobre la banda proporcional utilizando el principio de corte de fase. Es recomendable confirmar con el fabricante del motor eléctrico si puede utilizarse un controlador que utilice el principio de corte de fase para las variaciones de velocidad. Los motores que van a estar controlados por el P255 no deben consumir más de 5 A por fase. El controlador utilizado para la entrada de presión doble varía la velocidad del ventilador detectando directamente los cambios de presión en uno, dos o tres circuitos refrigerantes. Cada transductor de presión se puede ajustar a una consigna entre los 8 y los 42 bares. El controlador selecciona la entrada con la demanda de refrigeración más alta. Se pueden utilizar en sistemas refrigerantes no corrosivos. Características zz Control de presión del condensador a través de variación de la velocidad del ventilador zz Entrada de presión zz Posibilidad de entrada doble zz Transductores de fiabilidad comprobada zz Tornillo de consigna fácilmente accesible zz Velocidad mínima o selección de corte zz Velocidad mínima ajustable o corte zz Límite de velocidad máxima ajustable zz Ajuste de la banda proporcional zz Entrada de contacto para forzar la salida al máximo o al apagado zz Permite la conexión tanto en configuración “Estrella” como en “Triángulo” zz El funcionamiento del motor puede invertirse intercambiando únicamente dos cables zz Histéresis ajustable en modo de corte zz Caja IP54 para el módulo electrónico zz Ajuste de factor de potencia (Cosφ) Dimensiones en mm P255 Controladores con entrada de presión simple/doble para motores trifásicos 213 205 180 125 56 107
- 219. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 219 componentes de refrigeración Controladores de velocidad del ventilador del condensador Código de pedido Rango (bares) Banda prop. (bar) Conexión de presión Tensión de alimentación (VCA) 50/60 Hz 3 fases Potencia nominal Consigna a tensión completa Características adicionales P255ML -9200 14 a 24 1 a 6 Tipo 47 230 5 Amp 16 Sensor de montaje directo P255MM -9100 Tipo 45A 400 --- P255MM -9200 Tipo 47 Sensor de montaje directo P255MM -9201 8 a 14 0,5 a 4 10 P255MM -9600 14 a 24 1 a 6 Tipo 13 16 --- P255MM -9500 Tipo 50 Igual que P255MM-9100 pero con tipo 50 P255MM -9501 8 a 14 0,5 a 4 10 Igual que P255MM-9101 pero con tipo 50 P255MM -9502 3,5 a 10 6 --- P255MM -9503 22 a 42 1 a 8 30 Para utilización en aplicaciones R410A P255 Controlador trifásico activado por presión de entrada individual/doble
- 220. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 220 componentes de refrigeración Controladores de velocidad del ventilador del condensador Descripción Los reguladores electrónicos de velocidad de la familia VRTMT regulan de modo proporcional y continuo la velocidad de los motores TRIFÁSICOS de los ventiladores, para realizar un correcto control del condensador. Controlan con precisión la presión y la temperatura de sístemas de aire acondicionado, refrigeración y calefacción y de grupos de ventilación en general. Se programan gracias a una pantalla de cristal líquido y un completo programa, guiado, simple y claro, que se adepta a cualquier necesidad. Es factible descargar hasta 3 ficheros de parámetros preestablecidos para optimizar el uso de la máquina. Estos reguladores están concebidos conforme a las directivas B.T. 73/23 - 93/68 EMC y 89/336 - 92/31. Pueden funcionar como maestro (calor/frío), esclavo o con regulación manual. Es posible conectar en cascada una configuración maestro/esclavo en un número infinito de reguladores. En modo maestro los reguladores pueden alimentar y gestionar de forma directa y simultánea 2 sondas analógicas, con una regulación de la tensión de salida directamente proporcional a la variación de la magnitud medida (o inversamente proporcional en el caso de calefacción) de acuerdo con los parámetros establecidos en la programación. En modo esclavo funcionan como simples reguladores de tensión que reciben la señal de mando de un control remoto (un regulador maestro u otro dispositivo). Disponen de salto de velocidad para eliminar el eventual punto de resonancia electromecánica del sistema y de otras herramientas de software para reducir el nivel de ruido. Características zz Control de presión del condensador por variación de velocidad del ventilador. zz Entrada de presión. zz Transductores de probada fiabilidad. zz Carcasa de plástico autoextintor I P55 zz Aislamiento galvánico potencia control zz Protección contra sobretensiones zz Bloqueo del regulador ante anomalías zz Válidos para refrigerantes CFC, HCFC, HFC y NH3 VRTMT Controladores de la velocidad del ventilador Controladores de velocidad de ventiladores TRIFÁSICOS de condensador Familia VRTMT MEDIDAS FÍSICAS Dimensiones VRTM/T 12-20-28-40-50 Voltaje entrada Amperaje entrada Tensión salida Montaje Intensidad nominal 400V, 50Hz Código Refrigerante 0 - 10V 4 - 20 mA 0 .. 99% En pared 12 A VRTMT-12 CFC, HCFC, HFC y NH3 20 A VRTMT-20 CFC, HCFC, HFC y NH3 28 A VRTMT-28 CFC, HCFC, HFC y NH3 40 A VRTMT-40 CFC, HCFC, HFC y NH3 50 A VRTMT-50 CFC, HCFC, HFC y NH3 Modelo IP Peso (kg) Medidas (mm) Tornillos de fijación (mm) A B C D E F Ø VRTM 12 55 4,1 230 265 165 220 200 / M4 VRTM 20 55 4,8 230 265 230 220 200 / M4 VRTM 28 55 7 340 270 235 322 165 / M5 VRTM 40 55 9 340 270 235 322 165 / M5 VRTM 50 55 13 340 440 235 322 340 170 M5 VRTM/T 12-20-28-40-50 Controladores de velocidad de ventiladores TRIFÁSICOS
- 221. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 221221 componentes de refrigeración Controladores de velocidad del ventilador del condensador Transductores de presión de recambio para las versiones P215 (300K ohmios) Código de pedido Rango Ajuste (bares) Tipo Cap. Longitud (m) Características adicionales P35AC -9100 14/24 16 45 A 0,9 ---P35AC -9202 47 P35AC -9203 8/14 10 P35AC -9500 14/24 16 50 Igual que P35AC-9100 pero con tipo 50 P35AC -9501 8/14 10 Igual que P35AC-9101 pero con tipo 50 P35AC -9512 22/42 30 50 Para aplicaciones R410A P35AC -9600 14/24 16 13 (también utilizados como controladores de velocidad de ventilador P17/ P25 de repuesto) Dimensiones en mm Transductores de presión de recambio para las versiones P255 (100K ohmios) Código de pedido Rango Ajuste (bares) Tipo Cap. Longitud (m) Características adicionales P35AC -9200 14/24 16 47 0,9 --- P35AC -9201 8/14 10 P35AC -9106 14/24 16 45 A P35AC -9604 14/24 13 P35AC -9505 8/14 10 50 Igual que P35AC-9105 pero con tipo 50 P35AC -9506 14/24 16 Igual que P35AC-9106 pero con tipo 50 P35AC -9511 22/42 30 Para aplicaciones R410A Transductores de presión de recambio para las versiones P255 (500K ohmios) Código de pedido Rango Ajuste (bares) Tipo Cap. Longitud (m) Características adicionales P35AC-9510 14/24 16 50 0,9 500 KOhmios especial para la versión P215LR-400 V P35AC-9513 22/40 30 Versión de 500 KOhmios especial para aplicaciones R410A P35 Transductores de presión mecánicos 85 56 26 37 67 19
- 222. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 222 componentes de refrigeración Controladores de velocidad del ventilador del condensador Código de pedido Descripción BKT034N602R Abrazadera de montaje + tornillos para el transductor P35AC Piezas de repuesto P38AA-9111 Módulo electrónico de recambio tipos P215LR-230 V P38AA-9112 Módulo electrónico de recambio incluidos para los modelos con bomba de calor P215LR-230 V P38AA-9211 Módulo electrónico de recambio modelos P215BR-230 V P38AA-9311 Módulo electrónico de recambio modelos P215TR-230 V P38AD-9100 Módulo electrónico de recambio P255MM P38AD-9101 Módulo electrónico de recambio P255ML Accesorios Transductores de presión mecánicos
- 223. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 223223 componentes de refrigeración Controles de flujo y flotación Los interruptores de flujo de líquidos F61 pueden utilizarse en tuberías de líquidos que lleven agua, agua del mar, agua de piscina, etilenglicol u otros líquidos no dañinos para los materiales especificados. Los interruptores cuentan con contactos SPDT y pueden ser cableados para activar un dispositivo y desactivar otro. Hay disponibles dos modelos: los de inserción en tubería y los modelos con cuerpo en forma de T para aplicaciones de bajo caudal. Las versiones IP43 pueden utilizarse para temperaturas de líquidos por encima del punto de rocío (para su utilización en otros entornos, véase la ficha técnica del producto). Las aplicaciones típicas son el cierre del compresor en sistemas de enfriadoras de líquidos, la comprobación del flujo en calefactores de inmersión eléctrica y la generación de una señal o alarma cuando la bomba del sistema de refrigeración del condensador se cierra. Características zz Modelos de cuerpo en T y de inserción de tubería disponibles zz Caja de policarbonato IP43 zz Caja IP 67 estanca al vapor zz Modelo de inserción de tubería de acero inoxidable zz Gran espacio para el cableado zz Tornillo de rango fácilmente accesible. IP43 Código de pedido Rango Conexión Acción del interruptor Características adicionales F61SB-9100 0,15 dm³/s - 46 dm³/s R1” DIN2999 (ISO R7) Contactos SPDT 15(8) amperios 230 V~ 3 paletas 1”, 2”, 3” Est.Est. AISI 301 F61SD-9150 0,04 dm³/s - 0,07 dm³/s ½ -14 NPTF Cuerpo en T --- F61SD-9175 ¾ -14 NPTF Dimensiones en mm IP67 Código de pedido Rango Conexión Acción del interruptor Características adicionales F61TB-9100 0,15 dm³/s - 46 dm³/s R1” DIN2999 (ISO R7) Contactos SPDT, 15(8) amp 220 V~ 4 paletas 1”, 2”, 3” y 6 Est.Est. AISI 301 F61TB-9200 R1” DIN2999 (ISO R7) Cuerpo, fuelle y varilla de acero inoxidable, 3 Est.Est. AISI 304 paletas 1”,2”,3” F61TD-9150 0,04 dm³/s - 0,07 dm³/s ½ -14 NPTF Cuerpo en T --- Accesorios para interruptores de flujo Código de pedido Descripción PLT69-11R F61 - 6” Paleta de acero inoxidable AISI 301 KIT21A602 F61 - 4 paletas 1”, 2”, 3” y 6 Est.Est. AISI 301 F61 Interruptores de flujo de líquidos 60 38 100 60 51 61 29
- 224. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 224 componentes de refrigeración Controles de flujo y flotación IP43 Código de pedido Velocidad máxima del aire Acción del interruptor Carcasa Características adicionales F62SA –9100 10 m/s Contactos SPDT 15(8)A 230 V~ Caja IP 43 de plástico 55 mm montado en paleta, 80 mm de separación Dimensiones en mm Accesorios Código de pedido Descripción PLT112-1R F62 - Placa de flujo de aire 55 x 175 mm PLT112-2R F62 - Placa de flujo de aire 80 x 175 mm El interruptor de flujo de aire F62 detecta flujo de aire o su ausencia respondiendo únicamente a la velocidad del movimiento del aire dentro de un conducto. Puede conectarse de tal manera que se abra un circuito y se cierre otro (SPDT) con el objetivo de emitir señales de seguridad o de enclavamiento. Un fallo en el flujo de aire durante el funcionamiento normal de los sistemas de tratamiento de aire puede causar sobrecalentamiento, congelación en las baterías y otros problemas que pueden dañar el equipo. Las aplicaciones típicas incluyen los sistemas de renovación de aire, refrigeración de aire o sistemas de procesos de calefacción o de extracción. Características zz Caja de policarbonato IP43 zz Gran espacio para el cableado zz Tornillo de rango fácilmente accesible. F62 Interruptores de flujo de aire 100 60 62 196
- 225. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 225225 componentes de refrigeración Controles de flujo y flotación El F63 es un interruptor de nivel de líquidos para su uso en depósitos abiertos o cerrados en los que debe mantenerse un nivel de líquido especificado en instalaciones que contienen agua, agua de piscina, salmuera, etilenglicol u otros líquidos no dañinos para los materiales especificados. Los interruptores disponen de contactos SPDT y pueden ser cableados para cerrar un circuito y abrir otro cuando el nivel del líquido sobrepasa o desciende por debajo del nivel especificado. El interruptor mantiene el nivel del líquido dentro de un rango de (aproximadamente) 13 mm. Existen tres tipos diferentes disponibles. La versión con fuelle de bronce fosforoso se utiliza en aplicaciones en las que el líquido no es corrosivo para el bronce fosforoso. La versión con fuelle de acero inoxidable se utiliza en entornos como torres de refrigeración (agua con alto contenido en calcio); por último, está la versión de acero inoxidable AISI 316L. Estos interruptores de flotador no deben utilizarse con líquidos con una densidad más baja que la del agua (densidad inferior a 0,95 kg/ dm3). Características zz Flotador de policarbonato sólido zz Caja IP 67 estanca al vapor zz Prácticos terminales de cableado Código de pedido Conexión Acción del interruptor Carcasa Características adicionales F63BT-9101 1-11½ NPT Contactos SPDT 15(8)A 230 V~ Caja IP 67 de plástico Flotador de plástico, cuerpo de latón, fuelle de bronce fosforoso Flotador de plástico, fuelle de acero inoxidable F63BT-9200 R1” DIN2999 (ISO R7) Flotador de plástico, cuerpo, varilla y fuelle de acero inoxidable 316 L Dimensiones en mm Accesorios Código de pedido Descripción FLT001N001R F63 - Flotador F63 Interruptores de flotador para niveles de líquidos 100 60 61 25 55 215/225
- 226. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 226 componentes de refrigeración Controles de presión Este interruptor detecta un cambio en la presión del diferencial (ya sea la presión de la velocidad o la caída de la presión por debajo de un límite) cuando se produce un cambio en el flujo de aire. La presión, detectada por dos puertos de detección, se aplica a los dos lados del diafragma del controlador. El diafragma con muelle se mueve y activa el interruptor. La serie P232 también puede utilizarse para detectar pequeñas cantidades de presión manométrica positiva utilizando únicamente el conector de presión alta y dejando el conector de presión baja abierto, o bien para detectar un vacío utilizando únicamente el conector de presión baja y dejando el conector de presión alta abierto a la presión ambiente. Características zz Escala de consigna fácil de leer zz Rango amplio (de 1 a 125 mmca) zz Diferencial pequeño (1 mmca) en la parte baja del rango zz Gran espacio para el cableado zz Opciones de montaje versátiles Aplicación zz Este presostato (diferencial) se utiliza para detectar el flujo de aire, la presión de aire individual o diferencial Las aplicaciones típicas incluyen: zz Detección de filtro sucio zz Detección de congelación en las baterías del aire acondicionado e inicio del ciclo de desescarche zz Comprobación del aire en conductos de calefacción o ventilación zz Controla el flujo de aire máximo en sistemas de volumen de aire variable Dimensiones en mm Código de pedido Rango del punto de conmutación (pulg. ca) Diferencial de conmutación (pulg. ca) Paquete P232A-B-AAC 0,2 a 1,6 0,1 ind. P232 Presostatos diferenciales de aire 72 60 62 60 46 5272 o 4 mm Use M4 screws max. length 12 mm
- 227. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 227227 componentes de refrigeración Controles de presión Este interruptor detecta un cambio en la presión (diferencial) al producirse una variación en el flujo de aire. La presión (diferencial) se aplica a los dos lados del diafragma del controlador. El diafragma con muelle se mueve y activa el interruptor. La serie P233A/F también se puede utilizar para detectar pequeñas cantidades de presión manométrica positiva o para detectar un vacío. Características zz Un interruptor para medir presión relativa, de vacío o presión diferencial zz Diversos accesorios disponibles zz Construcción compacta y duradera zz Instalación y cableado sencillos; diversas posibilidades de instalación zz Boquilla estándar PG 11 y conector opcional DIN 43650 zz Punto de conmutación preciso y estable zz Contacto SPDT estándar Aplicación zz Este presostato (diferencial) se utiliza para detectar el flujo de aire, la presión del aire individual o diferencial Las aplicaciones típicas incluyen: zz Detección de filtro sucio zz Detección de escarcha o acumulación de hielo en las baterías del aire acondicionado zz Comprobación del aire en conductos de calefacción o ventilación zz Control del flujo de aire máximo en sistemas de volumen de aire variable zz Detección de conducto o ventilación bloqueados zz Supervisión del funcionamiento del ventilador Dimensiones en mm P233 Presostatos diferenciales de aire 72 60 62 60 46 5272 o 4 mm Use M4 screws max. length 12 mm
- 228. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 228 componentes de refrigeración Controles de presión Código de pedido Rango del punto de conmutación (mbar) Diferencial de conmutación (mbar) ** Contactos Paquete Características adicionales P233F-P3-AAC 0,3 fijo 0,3 Contactos SPDT, Especificación de contacto 5(2) A 250 VCA ind. --- P233A-4-AAC 0,5 a 4 --- P233A-4-AAD* sólo para fabricantes --- P233A-4-AHC ind. GMT008N600R + BKT024N001R P233A-4-PAD* 50 a 400 Pa sólo para fabricantes Escala en Pa P233A-4-PAC ind. --- P233A-4-PHC Escala en Pa, GMT008N600R + BKT024N001R P233A-4-PKC Escala en Pa, FTG015N602R (2x) + tubo de 2 m 4/7 mm P233A-4-AKC 0,5 a 4 FTG015N602R (2x) + tubo de 2 m 4/7 mm P233A-6-AAC 0,5 a 6 ind. --- P233A-6-AAD* sólo para fabricantes P233A-10-AAC 1,4 a 10 0,5 ind. --- P233A-10-AHC GMT008N600R + BKT024N001R P233A-10-PAC 140 a 1000 Pa --- P233A-10-PKC Escala en Pa, FTG015N602R (2x) + tubo de 2 m 4/7 mm P233A-10-AAD* 1,4 a 10 sólo para fabricantes --- P233-10-AKC ind. FTG015N602R (2x) + tubo de 2 m 4/7 mm P233A-50-AAC 6 a 50 1 P233A-10-PHC 140 a 1000 Pa 0,5 Escala en Pa, GMT008N600R + BKT024N001R Notas * : Únicamente en pedidos de varias unidades ** : Diferencial de conmutación de categoría media de gran calidad P233 Presostatos diferenciales de aire
- 229. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 229229 componentes de refrigeración Controles de presión Los controles de límite alto y bajo (corte) de la serie P20 para refrigerantes no corrosivos son controles de presión compactos apropiados especialmente para unidades de aire acondicionado compactas comerciales o domésticas, bombas de calor, pequeñas enfriadoras de agua, máquinas para hacer cubitos de hielo y otras aplicaciones en las que un ajuste semifijo es aceptable o necesario y en las que el espacio de montaje es limitado. La serie P20 incluye modelos con rearme automático y rearme manual y vienen configurados de fábrica. Hay disponible una herramienta especial de ajuste y también se pueden elegir modelos ajustables con destornillador. Características zz Fiabilidad comprobada en campo zz La pestaña Reset debe liberarse antes de reiniciar (rearme manual de bloqueo libre) zz Diseño compacto zz Interruptor protegido y estanco al polvo zz Contacto SPDT con terminales especiales zz Probado a presiones de 53 bares zz Diseñado para al menos 300.000 ciclos Dimensiones en mm Tipo 13 Tipo 45ATipo 34 Tipo 50Tipo 35 P20 26 17.5 37 67 19 85 56 Presostato Aplicaciones aire acondicionado y bombas de calor
- 230. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 230 componentes de refrigeración Controles de presión Código de pedido Rango (bares) Diferencial fijo Ajustado a (bar) Tipo Longitud del capilar Acción del interruptor Aprobación PED P20EA-9610C 0,5 a 10 0,9 1,5 13 90 cm SPDT, 8 A, abierto bajo rearme automático --- P20EA-9611D 2 120 cm P20EA-9620D 1,5 90 cm P20EA-9621D 120 cm P20EA-9160L 7 a 29 3,1 17 45 A 90 cm SPDT, 8 A, abierto alto, rearme automático ŸP20EA-9561K 1,2 16 50 P20EA-9670 5,2 28 13 P20 Presostato Aplicaciones aire acondicionado y bombas de calo Control de presión alta P20 Código de pedido Rango (bares) Diferencial fijo Ajustado a (bar) Tipo Longitud del capilar Acción del interruptor Características adicionales Aprobación PED P20EA-9670X --- --- 18 13 90 cm SPDT, 8 A, abierto alto, rearme automático --- Ÿ P20EA-9681T 7 a 29 7,1 24 13 120 cm P20EA-9950C 1,1 10 34 90 cm P20EA-9950K 1,2 16 P20GA-9650X --- 28 13 SPDT, 8 A, abierto alto, rearme manual Ajuste con llaveP20GA-9651N 19 P20GA-9650T 24 Recambios universales de control de presión alta y baja P20 Código de pedido Rango (bares) Diferencial fijo Ajustado a (bar) Tipo Longitud del capilar Acción del interruptor Características adicionales Aprobación PED P20EA-9530FC 0,5 a 10 2,1 3 50 90 cm SPDT, 8 A, rearme automático abierto bajo --- P20EA-9630FC 2,1 3 13 P20EA-9570XC 7 a 29 5,2 28 50 abierto alto Ÿ P20EA-9670XC 5,2 28 13 P20EL-9670TC 14 a 42 6,5 37 Ÿ P20FA-9510FC 0,5 a 10 3 50 SPDT, 8 A, rearme manual abierto bajo --- P20FA-9610FC 13 P20GA-9550XC 7 a 29 28 50 abierto alto ŸP20GA-9650XC 13 P20GL-9650TC 14 a 42 37
- 231. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 231231 componentes de refrigeración Controles de presión Estos controladores miden la presión diferencial entre la presión generada por la bomba de aceite y la presión del refrigerante en el cárter. Un interruptor de retardo integrado permite la captación de la presión al comienzo y evita los molestos apagados causados por las caídas de presión de corta duración durante el ciclo de funcionamiento. Cuando se arranca el compresor, el interruptor de retardo se activa. Si la presión neta del aceite no aumenta durante el periodo de tiempo especificado, el interruptor de retardo se dispara para detener el compresor. Si la presión neta del aceite aumenta durante el periodo de tiempo especificado tras el arranque del compresor, el interruptor de retardo se desactiva automáticamente y el compresor continúa funcionando con normalidad. Si la presión neta del aceite se sitúa por debajo del ajuste (indicador de la escala) durante el ciclo en funcionamiento, el interruptor de retardo se activa y, a menos que la presión neta del aceite vuelva al punto delimitado dentro del periodo de retardo, el compresor se apagará y deberá restablecerse de manera manual. El compresor nunca puede funcionar durante un tiempo superior al tiempo predeterminado con la presión de aceite baja. Los controladores estarán disponibles únicamente tras el ajuste manual después del corte. Características zz Elementos de presión de alta resistencia zz Bloqueo de seguridad con rearme manual con bloqueo libre zz Temporización compensada por ambiente zz Interruptor Penn estanco al polvo Aplicación Estos presostatos diferenciales de aceite están diseñados para ofrecer protección contra bajas presiones de aceite en los compresores de refrigeración lubricados a presión. Dimensiones en mm Tipo 5 Tipo 15Tipo 13 P28 Presostato diferencial de aceite
- 232. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 232 componentes de refrigeración Controles de presión P28 Presostato diferencial de aceite Código de pedido Rango (bares) Tipo Tiempo de retardo (s) Tensión Acción del interruptor Refrigerante Características adicionales P28DA-9341 0,6 a 4.8 5 50 115/230 15(8) A, 230 VCA, abierto bajo, contactos de alarma y luces de seguridad no corr. Incl. boquilla de plástico PG 13,5 + 2 tuercas abocardadas P28DA-9660 13 90 --- P28DJ-9360 5 90 230 Caja IP 66 P28DJ-9861 15 90 NH3 Caja IP 66, Incl. 2 conectores CNR003N001 P28DP-9300 5 --- no corr. Sin tiempo de retardo P28DP-9340 50 --- P28DP-9360 90 --- P28DP-9380 120 --- P28DP-9381 Ajuste oculto, ajustado a 0,65 bares P28DP-9640 13 50 --- P28DP-9660 90 --- P28DP-9680 120 --- P28DP-9840 15 50 NH3 --- P28DP-9860 --- 90 --- --- P28DN-9750 --- 50 115/230 --- Ajuste oculto, ajustado a 1,5 bares
- 233. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 233233 componentes de refrigeración Controles de presión Tipo 5 Tipo 13 Dimensiones en mm Código de pedido Rango (bares) Ajuste (bares) Tiempo de retardo (s) Tipo Tensión: Acción del interruptor ~15(8) A 230 V Abierto bajo P45NBB-9361B 0,5 a 4 0,6 90 5 230 Contactos de alarma/luz de seguridad P45NBB-9381B 0,6 120 P45NBB-9640C 0,7 50 13 P45NBB-9660C 0,7 90 P45NBB-9660Q 1,8 90 P45NBB-9680C 0,7 120 P45NCA-9056 0,45 50 115/230 P45NCA-9104 0,7 120 Los controladores de la serie P45 están diseñados para ofrecer protección contra la presión baja de aceite en los compresores de refrigeración lubricados a presión. Los controladores miden la presión diferencial (presión del aceite neta) entre la presión generada por la bomba de aceite y la presión del refrigerante en el cárter. Un interruptor de retardo integrado permite el aumento de la presión durante el comienzo y evita los molestos apagados causados por las caídas de presión de corta duración durante el ciclo en funcionamiento. Características zz Varios millones en uso en la actualidad zz Elementos de presión de alta resistencia zz Las especificaciones clave superan las de otras marcas zz Diferencial preciso de conmutación estándar de 0,2 Bares zz Consigna ajustable o fija zz Salida estándar para piloto de seguridad zz Rearme manual de bloqueo libre zz Amplio rango de salida de corriente zz Temporización compensada por ambiente P45 Presostato diferencial de aceite
- 234. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 234 componentes de refrigeración Controles de presión Código de pedido Rango (bares) Diferencial mecánico (bar) Tipo Acción del interruptor Características adicionales P74DA-9300 0,6 a 4.8 0,7 a 2 aj. 5 Contactos DPST, 10A, abierto bajo --- P74DA-9600 13 P74EA-9300 0,3 fijo 5 Contacto SPDT, 5 A, abierto alto P74EA-9600 13 P74EA-9700 15 para NH3 P74EA-9701 Ajuste a 1 bar, ajuste oculto, para NH3 P74FA-9700 0 a 1 0,1 fijo Contacto SPDT, 3 A, abierto alto para agua P74FA-9701 2 a 8 0,7 fijo para NH3 Dimensiones en mm La serie P74 de presostatos diferenciales incorporan dos elementos de presión opuestos y un muelle de consigna de rango ajustable con una escala calibrada. El controlador cambia a la consigna indicada cuando se da un aumento de la presión diferencial y vuelve a la posición normal cuando la presión diferencial se sitúa por debajo de la consigna menos el diferencial mecánico. Características zz Elementos de presión de alta resistencia. zz Estos controladores pueden utilizarse en combinación con el presostato diferencial de aceite lubricante de la serie P28 en unidades de un único motor y dos compresores. Aplicación Estos controladores están diseñados para detectar diferencias de presión entre dos puntos y pueden utilizarse como controladores de funcionamiento o de límite. Las aplicaciones típicas son la detección de flujo a través de un condensador refrigerado por agua o de un condensador de una enfriadora, la detección de flujo en un sistema de calefacción y la detección de presión diferencial del aceite lubricante en compresores de refrigeración. P74 Presión diferencial Tipo 5 Tipo 15Tipo 13 83 39 51 101 Ø 44 Ø 53
- 235. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 235235 componentes de refrigeración Controles de presión La serie P48 se ha desarrollado para aplicaciones especiales en las que se debe controlar la presión. Todos los modelos cuentan con un ajuste diferencial según su rango (véase la tabla de selección de número de tipo). El P48AAA-9110 y el P48AAA-9120 tienen el elemento de potencia en el exterior de la carcasa. Todos los modelos cuentan con fuelle de bronce fosforoso y conexiones de presión de latón, excepto el P48AAA-9150. Este modelo cuenta con el fuelle y la conexión a presión de acero inoxidable y se proporciona con un adaptador de latón ¼”-18 NPT hembra a R3/8 macho. Características zz Gran espacio para el cableado zz Carcasa a prueba de salpicaduras (IP54) zz Los contactos SPDT se proporcionan como característica de serie en el control de presión individual zz Rearme manual de bloqueo libre Aplicación Los controles de presión de la serie P48 están diseñados para su utilización como control de funcionamiento o de corte alto/bajo para aplicaciones de vapor, aire o agua (caliente). También pueden utilizarse para gases no combustibles que no son dañinos para los materiales que se encuentran en contacto con estos medios. En las aplicaciones de vapor, se recomienda la utilización de un purgador de vapor (véase Accesorios). Dimensiones en mm Código de pedido Rango (bares) mecánico (bar) Conexión de presión Tipo Acción del interruptor Características adicionales Aprobado según PED 97/23/EC Cat IV P48AAA-9110 0 a 1 0,16 a 0,55 G 3/8” macho 29a ~16(10)A 400 V … 220 VCC, 12 W (únicamente relé piloto) SPDT, abierto alto Rearme automático --- P48AAA-9120 0,2 a 4 0,25 a 0,8 P48AAA-9130 -0,2 a 10 1 a 4,5 Ÿ P48AAA-9140 1 a 16 1,3 a 2,5 P48AAA-9150 3 a 30 3 a 12 Rearme automático, fuelle de acero inoxidable --- P48BEA-9140 4 a 16 --- Rearme manual Ÿ P48 Presostato para vapor, aire o agua Ò 66 44,5 17 80 88 53 17 29 Models 0 - 10 bar
- 236. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 236 componentes de refrigeración Controles de presión Los controles de presión de la serie P735 pueden utilizarse para funciones de control o de límites, según el modelo. Todos los modelos se proporcionan con contactos de alarma. Todos los modelos estándar cuentan con fuelle de bronce fosforoso y conexiones de presión de latón. Los modelos que se van a utilizar con amoniaco cuentan con fuelle y conectores de acero inoxidable. Características zz Gran espacio para el cableado zz Los contactos SPDT se proporcionan de serie en los controles de presión individual zz Rearme manual de bloqueo libre Aplicación Estos controles de presión están diseñados para su uso en una gran variedad de aplicaciones relacionadas con la presión de refrigeración alta o baja. Los modelos tienen un diseño de rango completo, lo que permite que puedan utilizarse con todos los refrigerantes no corrosivos que se encuentran dentro del rango de funcionamiento del control. También pueden utilizarse para otras aplicaciones de presión alta o baja como, por ejemplo, de aire, de agua, etc. Existen modelos que pueden utilizarse con amoniaco. Dimensiones en mm Tipo 5 Tipo 15 Tipo 30Tipo 28 P735 Presostatos simples para refrigeración 70 13 92 42 28 19 25 11 51 112.5 55 25 68 77
- 237. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 237 componentes de refrigeración Controles de presión Controles de presión P735 para agua Código de familia Rango (bares) mecánico (bar) Acción del interruptor (diag. de cables) Presión máx. de fuelle Conexión a presión especial G¼” hembra Paquete ind. P735AAA -0,2 a 10 1 a 4,5 1 15 -9200 -0,5 a 7 0,5 a 3 1 22 -9201 Controles de presión P735 para refrigerantes no corrosivos Código de familia Rango (bares) mecánico (bar) Acción del interruptor (diag. de cables) Presión máx. de fuelle Tipo 5 Tipo 30 Paquete ind. Paquete sólo para fabricantes Paquete ind. P735AAA -0,5 a 7 0,5 a 3 1 22 -9300 -9320 -9400 -0,2 a 10 1 a 4,5 1 15 -9301 --- --- 3 a 30 3 a 12 2 33 -9350 -9370 3,5 a 21 2,1 a 5,5 2 30 -9351 --- P735BCA -0,5 a 7 Res. man.** 1 22 -9300 --- P735BEA 3 a 30 Res. man.* 3 33 -9350 -9370 Controles de presión P735 para refrigerantes no corrosivos Código de familia Rango (bares) mecánico (bar) Acción del interruptor (diag. de cables) Presión máx. de fuelle Tipo 5 Tipo 28 Aprobación PED Paquete ind. Paquete solo para fabricantes Paquete ind. P735AAW -0,5 a 7 0,6 a 3 1 20 -9300 -9320 -9800 --- 3 a 30 3,5 a 12 2 33 -9350 -9370 -9850 Ÿ P735BCB -0,5 a 7 Res. man.** 1 20 -9300 --- --- --- P735BEB 3 a 30 Res. man.* 3 33 -9350 -9370 -9850 Ÿ Notas * : Rearma a 3 bares por debajo del punto de corte ** : Rearma a 0,5 bares por encima del punto de corte 100 kPa = 1 bar ≈ 14.5 psi P735 Presostatos simple para refrigeración
- 238. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 238 componentes de refrigeración Controles de presión Los controles de presión de la serie P736 pueden utilizarse para funciones de control o de límites, según el modelo. Todos los modelos se proporcionan con contactos de alarma (excepto el P736ALA). Todos los modelos estándar cuentan con fuelle de bronce fosforoso y conexiones de presión de latón. Los modelos que se pueden utilizar con amoniaco cuentan con fuelle y conectores de acero inoxidable. Características zz Gran espacio para el cableado zz Rearme manual de bloqueo libre zz Contactos de alarma individuales que cierran por alta y baja presión (excepto P736ALA) Aplicación Estos presostatos dobles están diseñados para su utilización en una gran variedad de aplicaciones relacionadas con la presión de refrigeración alta o baja. Los modelos tienen un diseño de rango completo, lo que permite que puedan utilizarse con todos los refrigerantes no corrosivos que se encuentran dentro del rango de funcionamiento. También pueden utilizarse para otras aplicaciones de presión alta o baja como, por ejemplo, de aire, de agua, etc. Existen modelos que pueden utilizarse con amoniaco. Dimensiones en mm Tipo 5 Tipo 15 Tipo 30Tipo 28 P736 Presostatos dobles para refrigeración 70 13 132 42 28 75 25 11 55 25 19 51 112.5 68 77 M1 M2
- 239. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 239 componentes de refrigeración Controles de presión Presostatos dobles P736 para refrigerantes no corrosivos Código de familia Lado izquierdo Lado derecho Construcción PB/PA (pres. máx.) Tipo 5 Tipo 30 Aprobaciones PED Rango (bares) Dif. (bar) Rango (bares) Dif. (bar) Paquete ind. Paquete solo para fabricantes Paquete ind. P736LCA -0,5 a 7 0,5 a 3 3 a 30 3 (fijo) PB: 22 bares PA: 33 bares -9300 -9320 -9400 --- P736MCA -0,5 a 7 0,5 a 3 3 a 30 Res. man.** -9300 -9320 ---P736NGA -0,5 a 7 Res. man.* 3 a 30 ajuste automático --- *** P736PGA -0,5 a 7 Res. man.* 3 a 30 Res. man.** -9300 --- Controles de ciclo del ventilador de presión doble P736 para condensadores refrigerados por aire (refrigerantes no corrosivos) Código de familia Lado izquierdo Lado derecho Construcción PA/PA (pres. máx.) Tipo 5 Tipo 30 Aprobaciones PED Rango (bares) Dif. (bar) Rango (bares) Dif. (bar) Paquete ind. Paquete solo para fabricantes Paquete ind. P736ALA 3,5 a 21 1,8 (fijo) 3,5 a 21 1,8 (fijo) 30 bares -9351 **** --- --- Controles de presión doble P736 para refrigerantes no corrosivos Código de familia Lado izquierdo Lado derecho Construcción PB/PA (pres. máx.) Tipo 5 Tipo 28 Aprobaciones PED Rango (bares) Dif. (bar) Rango (bares) Dif. (bar) Paquete ind. Paquete solo para fabricantes Paquete ind. P736LCW -0,5 a 7 0,6 a 3 3 a 30 3 (fijo) PB: 22 bares PA: 33 bares -9300 -9320 -9800 ŸP736MCB -0,5 a 7 0,6 a 3 3 a 30 Res. man.** -9300 **** P736MCS -0,5 a 7 0,6 a 3 3 a 30 Res. man.** -9300 **** --- Ajuste manual presión doble P736 PA/PA, Limitador + Limitador de seguridad de presión Código de familia Lado izquierdo Lado derecho Construcción PA/PA (pres. máx.) Tipo 5 Tipo 30 Aprobaciones PED Rango (bares) Dif. (bar) Rango (bares) Dif. (bar) Paquete ind. Paquete solo para fabricantes Paquete ind. P736PLM 3 a 30 Res. man.** 3 a 30 Res. man.** 30 bares --- -9370 Ÿ Notas * : Rearma a 0,5 bares por encima del punto de corte ** : Rearma a 3 bares por debajo del punto de corte *** : Se puede ajustar en pedidos de varias unidades 100 kPa = 1 bar ≈ 14,5 psi P736 Presostatos dobles para refrigeración
- 240. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 240 componentes de refrigeración Controles de presión Tipo 5 Tipo 15 Tipo 30Tipo 28 Dimensiones en mm Los controles de presión de la serie P77 se pueden utilizar para funciones de control o de límites, según el modelo. Todos los modelos se proporcionan con contactos de alarma. Todos los modelos estándar cuentan con fuelle de bronce fosforoso y conexiones de presión de latón. Los modelos que se pueden utilizar con amoniaco cuentan con fuelle y conectores de acero inoxidable. Los dispositivos que cumplen con PED 97/23/EC Cat. IV (modelos PA) cuentan con la función a prueba de fallos con doble fuelle. La clasificación IP54 significa que los controles de presión son apropiados para prácticamente todas las aplicaciones. Características zz Gran espacio para el cableado zz Carcasa a prueba de salpicaduras (IP54) zz Los contactos SPDT se proporcionan de serie en los controles de presión individual zz Rearme manual de bloqueo libre Aplicación Estos controles de presión están diseñados para su uso en una gran variedad de aplicaciones relacionadas con la presión de refrigeración alta o baja. Los modelos tienen un diseño de rango completo, lo que permite que se puedan utilizar con los refrigerantes R22, R134A, R404A y R410A y el resto de refrigerantes no corrosivos que se encuentran dentro del rango de funcionamiento del control. También pueden utilizarse para otras aplicaciones de presión alta o baja como, por ejemplo, de aire, de agua, etc. Los modelos que pueden utilizarse con amoniaco se incluyen en el programa. Asimismo, se incluyen los modelos comprobados y aprobados según PED 97/23/EC Cat. IV (reemplaza las aprobaciones DIN y TUV) están incluidos en el programa. P77 Presostsatos simples para refrigeración IP54 22,5 (0.89) 80 (3.15) 88 (3.46) 53 (2.09) L n
- 241. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 241 componentes de refrigeración Controles de presión Código de pedido Rango (bares) mecánico (bar) Cableado/ Acción Tipo Paquete Refr. Características adicionales Aprobación PED P77AAA-9300 -0,5 a 7 0,5 a 3 1 5 ind. no corr. --- --- P77AAA-9301 -0,2 a 10 1 a 4,5 P77AAA-9302 -0,3 a 2 0,4 a 1,5 P77AAA-9320* -0,5 a 7 0,5 a 3 sólo para fabricantes P77AAA-9300 sólo para fabricantes P77AAA-9350 3 a 30 3 a 12 2 ind. --- P77AAA-9351 3,5 a 21 2 a 5,5 P77AAA-9370* 3 a 30 3 a 12 sólo para fabricantes P77AAA-9350 sólo para fabricantes P77AAA-9371* 3,5 a 21 2 a 5,5 P77AAA-9351 sólo para fabricantes P77AAA-9400 -0,5 a 7 0,5 a 3 1 30 ind. --- P77AAA-9300 Conexión por soldadura ¼ “ODF P77AAA-9450 3 a 30 3 a 12 2 --- P77AAA-9350 Conexión por soldadura ¼ “ODF P77AAA-9451 3,5 a 21 2 a 5,5 --- P77AAA-9351 Conexión por soldadura ¼ “ODF P77AAA-9700 -0,5 a 7 0,5 a 3 15 NH3 --- P77AAA-9750 3 a 30 3 a 12 --- P77AAA-9800 -0,5 a 7 0,5 a 3 1 28 ind. no corr. P77AAA-9300 Conexión por soldadura 6 mm ODM P77AAA-9850 3 a 30 3 a 12 2 P77AAA-9350 Conexión por soldadura 6 mm ODM Notas * : Únicamente en pedidos de varias unidades P77 Presostatos simples para refrigeración IP54
- 242. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 242 componentes de refrigeración Controles de presión Código de pedido Rango (bares) Dif. (bar) Cableado/ Acción Tipo Paquete Refr. Características adicionales Aprobación PED Reciclaje automático de los controles de presión P77 (Wächter, incluido el conjunto de la tuerca freno) P77AAW-9300 -0,5 a +7 0,5 a 3 1 --- ind. no corr. --- ---P77AAW-9301* -0,5 a +7 0,5 a 3 Contactos chapados en oro; ajuste fijo: abre: 0,5 bares; cierra: 1,25 bares P77AAW-9320* -0,5 a +7 0,5 a 3 sólo para fabricantes P77AAW-9300 sólo para fabricantes P77AAW-9350 3 a 30 3,5 a 12 2 ind. --- Ÿ P77AAW-9353* 3 a 30 3,5 a 12 Contactos chapados en oro; ajuste fijo: abre: 7 bares; cierra: 11 bares P77AAW-9355 3 a 42 4 a 12 5 ind. --- P77AAW-9370* 3 a 30 3,5 a 12 --- sólo para fabricantes P77AAW-9350 sólo para fabricantes P77AAW-9700 -0,5 a +7 0,5 a 3 1 15 ind. NH3 --- --- P77AAW-9750 3 a 30 3,5 a 12 2 • P77AAW-9800 -0,5 a +7 0,5 a 3 1 28 no corr. P77AAW-9300 Conexión por soldadura 6 mm ODM --- P77AAW-9850 3 a 30 3,5 a 12 2 P77AAW-9350 Conexión por soldadura 6 mm ODM ŸP77AAW-9851* 3 a 30 3,5 a 12 Contactos chapados en oro; ajuste fijo: abre: 7 bares; cierra: 11 bares, con conexión por soldadura 6 mm ODM P77AAW-9855 3 a 42 4 a 12 2 --- Rearme manual de controles de presión P77 PB P77BCA-9300 -0,5 a +7 --- 1 5 ind. no corr. --- P77BCA-9400 30 P77BCA-9300 Conexión por soldadura ¼ “ODF P77BCA-9700 15 NH3 P77BCB-9300 5 no corr. P77BCB-9800 28 ind. P77BCB -9300 Conexión por soldadura - 6 mm ODM Rearme manual de controles de presión P77 PA P77BEA-9350 3 a 30 --- 3 5 ind. no corr. --- ---P77BEA-9450 30 ind. P77BEA-9350 Conexión por soldadura ¼ “ODF P77BEA-9750 15 NH3 --- Controles de presión P77 (Limitador de alta presión y rearme manual) P77BEB-9350 3 a 30 --- 3 5 ind. no corr. --- Ÿ P77BEB-9355 3 a 42 P77BEB-9370* 3 a 30 sólo para fabricantes P77BEB-9350 sólo para fabricantes P77BEB-9750 15 ind. NH3 --- P77BEB-9850 28 no corr. P77BEB-9350 Conexión por soldadura 6 mm ODM P77BEB-9855 3 a 42 --- Controles de presión P77 (Limitador de seguridad de alta presión) P77BES-9350 3 a 30 --- 3 5 ind. no corr. --- Ÿ P77BES-9370 sólo para fabricantes P77BES-9750 15 ind. NH3 P77BES-9850 28 ind. no corr. P77BES-9350 Conexión por soldadura 6 mm ODM Nota * : Únicamente en pedidos de varias unidades P77 Presostatos simples para refrigeración IP54
- 243. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 243243 componentes de refrigeración Controles de presión Dimensiones en mm Los controles de presión de la serie P78 pueden utilizarse para funciones de control o de límite, según el modelo. Todos los modelos se proporcionan con contactos de alarma (excepto el P78ALA). Todos los modelos estándar cuentan con fuelle de bronce fosforoso y conexiones de presión de latón. Los modelos que van a utilizarse con amoniaco cuentan con fuelle y conectores de acero inoxidable. Los dispositivos que cumplen con la norma DIN 32733 cuentan con doble fuelle en las versiones de presión alta. La clasificación IP54 significa que los controles de presión son apropiados para prácticamente todas las aplicaciones. Características zz Gran espacio para el cableado zz Carcasa a prueba de salpicaduras (IP54) zz Rearme manual de bloqueo libre zz Contactos de alarma individuales para cortes de alta y baja presión patentados (excepto P78ALA) Aplicación Estos controles de presión están diseñados para su uso en una gran variedad de aplicaciones relacionadas con la presión de refrigeración alta o baja. Los modelos tienen un diseño de rango completo, lo que permite que puedan utilizarse con los refrigerantes R22 R134A, R404A y R410A y el resto de refrigerantes no corrosivos que se encuentran dentro del rango de funcionamiento. También pueden utilizarse para otras aplicaciones de presión alta o baja como, por ejemplo, de aire, de agua, etc. Los modelos que pueden utilizarse con amoniaco se incluyen en el programa. Asimismo, se incluyen los modelos comprobados y aprobados según PED 97/23/ EC Cat. IV (reemplaza las aprobaciones DIN y TUV) están incluidos en el programa. Tipo 5 Tipo 15 Tipo 30Tipo 28 P78 Presostatos dobles para refrigeración IP54 22,5 80 122 53 D M L ne m 20 A ( i e
- 244. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 244 componentes de refrigeración Controles de presión P78 Presostatos dobles para refrigeración IP54 Código de pedido Rango (bares) Dif. (bar) Cableado/ Acción Tipo Paquete Refr. Características adicionales Aprobación PEDPB: PA PB: Reciclaje automático de controles de presión P78 P78LCA-9300 -0,5 a +7 3 a 30 0,5 a 3 1 5 ind. no corr. --- --- P78LCA-9320* sólo para fabricantes --- P78LCA-9300 sólo para fabricantes P78LCA-9400 30 ind. P78LCA-9300 Conexión por soldadura ¼ “ODF P78LCA-9500 35 P78LCA-9300 con conexión de presión capilar de 90 cm P78LCA-9700 15 NH3 --- Reciclaje automático de controles de presión P78, TÜV-Wächter P78LCW-9300 -0,5 a +7 3 a 30 0,5 a 3 1 5 ind. no corr. --- Ÿ P78LCW-9302* --- Contactos chapados en oro P78LCW-9320* sólo para fabricantes P78LCW-9300 sólo para fabricantes P78LCW-9321* P78LCW-9300 pero ajustado de 0 a 3 bares PB, 20 bares PA P78LCW-9800 28 ind. P78LCW-9300 Conexión por soldadura 6 mm ODM P78LCW-9801* P78LCW-9800 contactos chapados en oro, ajustes fijos PB 0,3 bares; PA 22,5 bares
- 245. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 245245 componentes de refrigeración Controles de presión Código de pedido Rango (bares) Dif. (bar) Cableado/ Acción Tipo Paquete Refr. Características adicionales Aprobación PEDPB: PA PB: Rearme manual de controles de presión P78 PA P78MCA-9300 -0,5 a +7 3 a 30 0,5 a 3 1 5 ind. no corr. --- ---P78MCA-9400 30 ind. P78MCA-9300 Conexión por soldadura ¼ “ODF P78MCA-9700 15 ind. NH3 --- Rearme manual de controles de presión P78 PB/Auto Ajuste PA P78PGA-9300 -0,5 a +7 3 a 30 --- 1 5 ind. no corr. --- ---P78PGA-9400 30 ind. P78PGA-9300P78MCA-9300 Conexión por soldadura ¼ “ODF P78PGA-9700 15 NH3 --- Rearme manual de controles de presión P78 PB/PA P78PGB-9300 -0,5 a +7 3 a 30 --- 1 5 ind. no corr. --- Ÿ P78PGB-9800 --- 28 ind P78PGB-9300 Conexión por soldadura 6 mm ODM Rearme manual de controles de presión P78 PA (Limitador de alta presión) P78MCB -9300 -0,5 a +7 3 a 30 0,5 a 3 1 5 ind. no corr. --- ŸP78MCB-9320* sólo para fabricantes P78MCB-9300 sólo para fabricantes P78MCB-9800 28 ind. P78MCB-9300 Conexión por soldadura 6 mm ODM Rearme manual de controles de presión P78 PA (Limitador de seguridad de alta presión) P78MCS-9300 -0,5 a +7 3 a 30 0,5 a 3 1 5 ind. no corr. --- Ÿ Rearme manual de controles de presión P78 PA/PA (Limitador de seguridad de alta presión) P78PLM-9350 3 a 30 3 a 30 --- 2 5 ind. no corr. --- Ÿ P78PLM-9850 28 P78PLM-9350 Conexión por soldadura 6 mm ODM Controles de ciclo de ventilador doble P78 P78ALA-9351 3,5 a 21 3,5 a 21 --- 3 5 ind. no corr. --- Ÿ P78ALA-9451 30 P78ALA-9351 Conexión por soldadura ¼ “ODF Nota * : Únicamente en pedidos de varias unidades P78 Presostatos dobles para refrigeración IP54
- 246. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 246 componentes de refrigeración Controles de presión Dimensiones en mm La serie P100 son controles de presión encapsulados, no ajustables y de montaje directo que se utilizan habitualmente para cortes de presión alta y baja para aplicaciones OEM. La serie P100 se produce teniendo en cuenta las necesidades de los clientes relacionadas con el punto de conmutación. Las pequeñas dimensiones, el peso ligero y la clase de protección de la serie P100 hacen posible su utilización sin necesidad de una abrazadera de montaje adicional. La serie P100 puede utilizarse con todos los refrigerantes no corrosivos como R134a; R22; R404 y R410A, entre otros. Características zz Tamaño compacto y peso ligero zz Interruptor encapsulado, estanco al polvo IP67 zz Amplia variedad de conexiones eléctricas y de presión. Aplicación zz Aire acondicionado en salas de ordenadores zz Condensadores de aire acondicionado/refrigeración zz Refrigeración comercial zz Máquinas de hielo zz Equipos de servicios de alimentación P100 Minipresostatos en línea Modelos con rearme automático Código de pedido Aplicación Refrigerante P (bar) Pabierto±(bar) tolerancia Pcerrado± (bar)tolerancia Conexión Conexiones eléctricas Interruptor Abierto Cerrado “1/4” ”hembra abocard. SAE” 50 mm recto, 6 mm diá x 7 mm terminación reducida, tubo con soldadura fuerte revestido de cobre (TIF5) P100AP-300D Presión baja rearme automático Normalmente abierto R134A 2,5 4 0,5 0,5 Ÿ --- 2 Mt. SPST P100AP-301D --- Ÿ P100AP-302D R407C 4 6 Ÿ --- P100AP-306D R404A 0,3 2,8 0,4 0,4 P100AP-308D --- 0,5 1,5 0,3 0,3 FASTON P100AP-309D 0,7 2,2 1,2 Mt. P100AP-310D 3 Mt. P100CP-102D Presión alta rearme automático Normalmente cerrado R134A 16 11 0,7 1,4 2 Mt P100CP-103D --- Ÿ P100CP-104D R407C 24 18 Ÿ --- P100CP-106D R404A 28 23 0,7 P100CP-107D --- Ÿ P100CP-108D R410A 38 28 Ÿ ---P100CP-110D --- 27,6 20,7 FASTON P100CP-111D 26 20 2 Mt. 22,5 22 2222 22 10 10 1212 50 22,550 50 50
- 247. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 247247 componentes de refrigeración Controles de presión Modelos con ajuste manual Código de pedido Aplicación Refrigerante P (bar) Pabierto±(bar) tolerancia Pcerrado± (bar)tolerancia Conexión Conexiones eléctricas Interruptor Abierto Cerrado “1/4” ”hembra abocard. SAE” 50 mm recto, 6 mm diá x 7 mm terminación reducida, tubo con soldadura fuerte revestido de cobre (TIF5) P100DA-66D Presión alta rearme manual R134A 16 0,7 --- Ÿ --- 2 SPST P100DA-67D --- Ÿ P100DA-68D R407C 26 Ÿ --- 3 P100DA-69D --- Ÿ P100DA-70D R404A 28 Ÿ --- P100DA-71D --- Ÿ P100DA-72D R410A 38 1,0 Ÿ --- 2 P100DA-73D 38 --- Ÿ P100DA-74D R407C 26 0,7 Ÿ --- 1,2 P100DA-75D R410A 42 Ÿ 2 P100DA-76D 42 --- Ÿ Características zz Tamaño compacto y peso ligero zz Interruptor encapsulado, estanco al polvo IP67 zz Los modelos con rearme manual tienen un diseño de bloqueo libre zz Modelos con contactos chapados en oro disponibles zz Amplia variedad de conexiones eléctricas y de presión. Dimensiones en mm P100 Minipresostatos en línea Dimensiones en mmMinipresostatos de alta resistencia P100 - rearme automático Código de pedido Aplicación Refrigerante P (bar) Pabierto±(bar) tolerancia Pcerrado± (bar)tolerancia Conexión Conexiones eléctrics Interruptor Abierto Cerrado “1/4” hembra abocard. SAE” 50 mm recto, 6 mm diá x 7 mm terminación reducida, tubo con soldadura fuerte revestido de cobre (TIF5) P100EE-17D Presión alta rearme automático Normalmente cerrado R404A 20 25 1,0 1,0 Ÿ --- 1,5 SPDT P100EE-18D R134A 15 11 P100EE-60D R404A 28 21 0,7 0,7 2 P100EE-61D --- Ÿ P100EE-68D R134A 3 25 0,35 0,35 Ÿ --- 1,8 24 29 24 16 16 50 21 1134 1116 31 27 38 90 50 32 16
- 248. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 248 componentes de refrigeración Controles de presión Código de pedido Descripción Cant. mínima de pedido BKT034N602R Abrazadera de montaje + tornillos para el transductor P35AC 1 BKT275-1 Abrazadera de montaje doble para P20 210-25R Abrazadera de montaje para P20/P35 (individual) WRN12-1 Llave P20/P21 210-604R Cubierta de terminal P20/P21 50 BKT024N002R Abrazadera de montaje para P233 1 FTG015N602R Kit de montaje para conducto “recto” FTG015N603R Kit de montaje para conducto “angulado” GMT008N600R Kit de conducto para P233, tubos y arandelas pasacables de autobloqueo CNR003N001R Conector de 6 mm para P77/P78, P735/P736 CNR003N002R Conector de 8 mm para P77/P78, P735/P736 CNR012N001R Adaptador R3/8 hembra a 1/4-18 NPT macho para P48 CNR013N001R Adaptador R3/8 hembra a 1/4-18 NPT hembra para P48 TBG16A-600 Conjunto del purgador de vapor P48 KIT023N600 Kit de bloqueo para P48, P77/P78, P735/P736 - para instalación en campo KIT031N600 Depresor de válvula para conversión tipo 13 - tipo 45a 100 (1 caja) KIT031N601 Depresor de válvula para conversión tipo 51 - tipo 50 KIT034N600 Junta para el tipo 50/51 250 (1 caja) 271-51L Abrazadera de montaje para P28, P45, P48, P74, P77/P78 y P735/P736 50 Accesorios para interruptores de presión
- 249. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 249 componentes de refrigeración Controles de presión Código de pedido Descripción Cant. mínima de pedido SEC002N600 Kit de capilares, 90 cm, 2x tipo 13 100 SEC002N602 Kit de capilares, 90 cm, tipo 13 - tipo 45a SEC002N606 Kit de capilares, 200 cm, tipo 13 - tipo 45a 75 SEC002N607 Kit de capilares, 200 cm, 2x tipo 13 SEC002N616 Kit de capilares, 90 cm, tipo 13 - cap. 150 SEC002N617 Kit de capilares, 100 cm, tipo 13 - tipo 13 100SEC002N621 Kit de capilares, 90 cm, tipo 34 - tipo 34 SEC002N622 Kit de capilares, 90 cm, tipo 50 - tipo 50 SEC002N624 Kit de capilares, 200 cm, tipo 50 - tipo 50 75 SEC002N626 Kit de capilares, 90 cm, tipo 50 - tipo 51 100 SEC002N627 Kit de capilares, 200 cm, tipo 50 - tipo 51 SEC002N628 Kit de capilares, 300 cm, tipo 50 - tipo 51 75 SEC002N631 Kit de capilares, 50 cm, tipo 13 - tipo 34 100 SEC002N632 Kit de capilares, 20 cm, tipo 13 - tipo 45a 50 Cambio - Relés de tiempo P28 - P29 Código de pedido Temporización (s) Tensión: Acción del interruptor RLY13A603R 90 120/240 Rearme manual, tensión doble (CA)RLY13A620R 120 RLY13A998R 50 RLY13A626R 90 12 Rearme manual, 12 VCA/CC RLY13A627R 120 24 Rearme manual, 24 VCA/CCRLY13A635R 90 RLY13A644R 50 Accesorios
- 250. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 250 componentes de refrigeración Controles de presión Manguito flexible sintético H735 Accesorios Código de pedido Conexión de presión Conexión de accesorio Longitud (cm) Características adicionales H735AA-30C Recto x codo de 90° Tubo metálico de 1/4” con una conexión de tuerca pivotante de 7/16”-20 UNF apropiada para una conexión macho abocardada de 1/4” SAE. 30 Todos los modelos sólo para fabricantes H735AA-40C 40 H735AA-50C 50 H735AA-70C 70 H735AA-90D 90 H735AA-100C 100 H735AA-150C 150 H735AA-200C 200 Nota Cantidad mínima de envío 100 unidades Los manguitos sintéticos están formados por una capa interna de un compuesto de PA sin fisuras, reforzada por una capa trenzada de fibra sintética de alta resistencia. Este refuerzo está protegido por un compuesto de elastómero de poliéster resistente al aceite, la abrasión y las inclemencias del tiempo. La longitud del conjunto estándar es de 0,9 metros con un accesorio recto y otro en forma de codo de 90 grados. La conexión del accesorio es un tubo metálico de 1/4” con una conexión de tuerca pivotante de 7/16”-20 UNF apropiada para una conexión macho abocardada de 1/4” SAE. Otras configuraciones de longitud y/o conexiones de los accesorios (tipo 50, 51 recto o con codo) están disponibles previa solicitud del cliente (únicamente en pedidos de varias unidades). Características zz Muy flexible zz Bajo radio de curvatura mínimo (30 mm) zz Una conexión a presión recta y otra con un codo de 90° zz Construcción en compuesto de elastómero de poliéster zz Alta tasa de seguridad de presión zz Baja tasa de derrames Aplicación Estos manguitos sintéticos están diseñados para conexiones para la medida de presión. Por ejemplo, proporcionan una conexión muy flexible entre un compresor y los controles de presión. Los manguitos se pueden utilizar con todos los refrigerantes no corrosivos, incluidos R134a, R22, R404a, R407c y R410A con presiones dentro del rango de presión máxima del manguito. El funcionamiento de los manguitos se comprueba con aceite común de compresor junto con los refrigerantes que se han mencionado anteriormente.
- 251. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 251251 componentes de refrigeración Transductores de presión Dimensiones en mm La referencia P35 es un transductor que utilizan los reguladores de las series P215/P255 que son controladores que regulan la velocidad del ventilador de un condensador por medio de una entrada de presión. El condensador varía la velocidad del ventilador detectando directamente los cambios de presión en un circuito refrigerante. La consigna de cada transductor de presión se puede ajustar de manera individual. El controlador selecciona la entrada con la demanda de refrigeración más alta para controlar la velocidad del ventilador. Los controladores pueden utilizarse en sistemas refrigerantes no corrosivos y variar la tensión de alimentación al motor desde el 45% al ≥95% de la tensión proporcionada usando el principio de corte de fase. Si la presión desciende por debajo de la consigna menos la banda proporcional, la salida al motor es de cero voltios o la velocidad mínima configurada. Esto proporciona una variación de velocidad de los motores con condensador permanente o asíncrono que no tienen una corriente a carga completa superior a 3 A (rms). El fabricante del motor debe haber aprobado su producto para su utilización con este principio de control de velocidad. Es recomendable confirmar con el fabricante del motor eléctrico que el motor se puede utilizar con un controlador y usar el principio de corte de fase para las variaciones de velocidad. Características zz Control de la presión del condensador a través de la variación de la velocidad del ventilador zz Entrada de presión/Entrada de presión doble (modelos BR) zz Modelo con entrada de bomba de calor disponible zz Transductores de fiabilidad probada zz Tornillo de ajuste de consigna fácilmente accesible zz Filtro de supresión integrado zz Velocidad mínima ajustable o selección de corte zz El funcionamiento del motor puede invertirse intercambiando únicamente dos cables zz Tamaño pequeño y montado sobre carril DIN P35 Transductor de presión mecánico 85 56 26 37 67 19
- 252. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 252 componentes de refrigeración Transductores de presión P35 Transductor de presión mecánico Transductores de presión de repuesto para la versión P215 (300 ohmios) Código de pedido Rango Ajuste (bares) Tipo Longitud de cap. (m) Características adicionales (el tipo 50 está permitido en el mercado holandés) P35AC-9100 14/24 16 45 A 0,9 --- P35AC-9101 8/14 10 P35AC-9102 3,5/10 7 P35AC-9108 14/24 21 P35AC-9202 14/24 16 47 P35AC-9203 8/14 10 P35AC-9500 14/24 16 50 Igual que P35AC-9100 pero con tipo 50 P35AC-9501 8/14 10 Igual que P35AC-9101 pero con tipo 50 P35AC-9507 14/24 16 51 Igual que P35AC-9100 pero con tipo 51 P35AC-9508 8/14 10 Igual que P35AC-9101 pero con tipo 51 P35AC-9512 22/42 30 50 Para aplicaciones R410A P35AC-9600 14/24 16 13 (también utilizados como controladores de velocidad de ventilador P17/P25 de repuesto)P35AC-9601 8/14 10 Transductores de presión de repuesto para la versión P255 (100 ohmios) P35AC-9200 14/24 16 47 0,9 --- P35AC-9201 8/14 10 P35AC-9105 14/24 10 45 AP35AC-9106 3,5/10 16 P35AC-9107 8/14 6,2 P35AC-9603 14/24 10 13 P35AC-9604 8/14 16 P35AC-9505 14/24 10 50 Igual que P35AC-9105 pero con tipo 50 P35AC-9506 22/ 16 Igual que P35AC-9106 pero con tipo 50 P35AC-9511 8/14 30 Para aplicaciones R410A Transductores de presión de repuesto para la versión P255 (100 ohmios) P35AC-9200 14/24 16 50 0,9 500 KOhm especial para la versión P215LR-400 V P35AC-9201 22/40 30 Versión de 500 KOhm especial para aplicaciones R410A
- 253. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 253253 componentes de refrigeración Transductores de presión Conexión hembra en cable blindado Dimensiones en mm Conector Hirchman hembra Dimensiones en mm Conector Packard hembra Dimensiones en mm La serie P499 es un nuevo transductor de presión global con una excelente relación calidad/precio. El P499 cumple con los últimos requisitos CE/UL de la industria, incluida la protección contra sobretensiones, tanto en polaridad directa como inversa. El P499 está diseñado para producir una señal analógica lineal basada en la presión detectada. El puerto de presión se ha mecanizado a partir de una pieza sólida de acero inoxidable 17-4PH. No hay juntas tóricas o soldaduras que estén expuestas a los medios de presión. Todo ello tiene como resultado un sistema de presión a prueba de fugas y con todos los componentes metálicos sellados a presión que aguantan durante más de 10 millones de ciclos de presión sin fallos. Características zz Puerto de presión mecanizado a partir de una única pieza de acero zz Sistema electrónico aislado del entorno zz Rendimiento fiable, mantiene sus prestaciones y una larga vida útil zz Diseño del cuerpo esbelto zz Disponible en diversos rangos de presión hasta los 50 bares. P499 Transductor de presión electrónico Hirchman D N 43650 Shielded cable 105 C rating Fem Female pressure connector 7/16 - 20UNF thread 100 6.4 200 47.5 47 5 12 Pac ard et Hirchman D N 43650 Shie de 10 C a ing Female pressure connector 7/16 - 20UNF thread 7 1 - 20UN h e d Fe ale pressur 47.527 12 Packard Socket Female pressure connector 7/16 - 20UNF thread 47.521 12 22.2
- 254. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 254 componentes de refrigeración Transductores de presión P499 Transductor de presión electrónico Modelos con cable de conexión de 2 m Código de pedido Conexión Conexión Salida P499-ABS-401C Macho 0,4 a 20 mA P499-ABS-404C P499-ACS-401C HembraP499-ACS-404C P499-ACS-405C P499-VBS-401C Macho 0 V - 10 V CC P499-VBS-404C P499-VCS-401C HembraP499-VCS-404C P499-VCS-405C Conector DIN Hirschmann Código de pedido Conexión Conexión Salida P499-ABH-401C Macho 0,4 a 20 mA P499-ABH-402C P499-ABH-404C P499-ACH-401C Hembra P499-ACH-402C P499-ACH-404C P499-RCH-401C 0,5 - 4,5 V P499-RCH-404C P499-VBH-401C Macho 0 - 10 V P499-VBH-404C P499-VCH-401C Hembra P499-VCH-404C Conector Packard Código de pedido Conexión Conexión Salida P499-ACP-401C Hembra 0,4 a 20 mA P499-ACP-402C P499-ACP-403C P499-ACP-404C P499-ACP-405C P499-RCP-401C 0,5 - 4,5 V P499-RCP-402C P499-RCP-404C P499-RCP-405C P499-VCP-404C 0 - 10 V
- 255. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 255255 componentes de refrigeración Controles de temperatura Dimensiones en mm Tipo 2 Tipo 4H Tipo 1a Tipo 3 Estos termostatos están disponibles con diferencial fijo o ajustable. Los diversos rangos de control cubren un amplio rango de aplicaciones de temperatura con un número mínimo de modelos. Si lo solicita el cliente, es posible integrar un dispositivo de parada en caso de límite alto o bajo, que puede ajustarse en campo de forma rápida y sencilla. Todos los modelos cuentan con el mismo sistema de ajuste universal. Para ello, se adjuntan en todos los modelos un dial provisto de un tapón estanco. Todos están equipados con una caja IP50 (NEMA1). Todos los modelos A19 tipo 1 con código de distribuidor vienen también con una abrazadera de bulbo y un tornillo. Características zz Elemento de detección lleno de líquido zz Interruptor Penn estanco al polvo zz Rearme manual de bloqueo libre zz Ajuste frontal Aplicación Estos termostatos están diseñados para aplicaciones de refrigeración, enfriamiento, calefacción, ventilación y aire acondicionado. Se proporcionan modelos estándar para detección remota o detección ambiental. Los modelos con ajuste manual están disponibles para funciones de límite bajo alto. A19 Termostatos con capilar y ambiente IP30 Tipo 1b Termostatos capilares A19A Código de pedido Rango (°C) Dif. (K) Fijo Tipo Cap. Longitud (m) Tamaño del bulbo (mm) Interruptor 8A rearme automático Características adicionales A19AAC-9005 -5 a +28 2 1b 2 135 SPDT, abierto bajo ---A19AAC-9009 40 a 120 3,5 100 SPDT, abierto alto A19AAC-9102 -35 a +10 2,5 110 A19AAC-9107 35 a 150 4 1a 265 Diám. del bulbo de 5 mm A19AAC-9108 90 a 290 5,5 155 --- A19AAC-9123 0 a 10 2,5 80 SPDT, abierto bajo Diám. del bulbo 9,3 mm A19AAC-9124 -5 a +28 2 1b 5 135 --- A19AAC-9127 1 a 60 1,5 3 115 Temperatura máxima del bulbo de 85 °C A19AAC-9130 -10 a +14 2,5 2 110 Caja compensada por casos, dispositivo de parada de límite bajo a 2 °C A19AAF-9101 0 a 10 1,5 1a 80 SPDT, abierto bajo Diám. del bulbo de 9,3 mm A19AAF-9102 Diám. del bulbo de 9,3 mm Caja compensada por casos A19AAF-9103 5 a 32 0,8 1b 155 SPDT, abierto alto --- 55 125 46,5 6 1 (4
- 256. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 256 componentes de refrigeración Controles de temperatura Código de pedido Rango (°C) Dif. (K) Fijo Tipo Cap. Longitud (m) Tamaño del bulbo (mm) Interruptor 8A rearme automático Características adicionales Termostatos capilares A19A A19ABC-9011 40 a 120 3 a 13 2 --- --- SPDT, abierto alto Conector ½-14NPT A19ABC-9012 4H 2 --- A19ABC-9036 -35 a +40 2,8 a 8 1b 6,5 110 Interruptor de 5 A, SPDT, abierto bajo Recambio universal A19ABC-9037 -35 a +40 3,5 --- A19ABC-9103 -35 a +10 2,8 a 11 2 SPDT, abierto bajo --- A19ABC-9104 -5 a +28 2 a 8 2 135 A19ABC-9106 10 a 95 3,5 a 14 1a 3,5 75 SPDT, abierto alto Diám. del bulbo de 7,4 mm A19ABC-9116 1 a 60 2 a 8,5 1b 3 115 SPDT, abierto bajo Temp. máx. del bulbo 85 °C A19ABC-9117 5 A19AGF-9101* 0 a 13 1,5 fijo 1a 2 80 Interruptor de 3 A (véase cat. 3545), sin caja, indicador de cal. con dial, ranura para destornillador, caja compensada por casos, diám. del bulbo 9mm, sólo para fabricantes Termostato capilar A19ACC, rearme manual límite bajo externo A19ACC-9100 -35 a +10 6 1b 2 110 SPDT, abierto bajo ---A19ACC-9101 -5 a +28 4 135 A19ACC-9103 5 A19ACC-9105 -35 a +10 6 3,5 110 Dispositivo de parada de límite bajo ajustado a 2 °C A19ACC-9107 -5 a +28 4 3 135 --- A19ACC-9111 -35 a +10 6 5 110 Dispositivo de parada de límite bajo ajustado a 2 °C A19ACC-9116 6,5 Dispositivo de parada de límite bajo ajustado a 3 °C, recambio universal Termostato capilar A19ADC, rearme manual límite bajo externo A19ADC-9200 40 a 120 7 2 --- --- SPDT, abierto alto Conector 1/2-14 NPT Termostato de espacio A19B A19BAC-9001 0 a 43 2 3 --- --- SPDT, abierto alto Elemento revestido de vinilo A19BAC-9250 -35 a +10 2,5 A19BAC-9251 -5 a +28 2 SPDT, abierto bajo A19BBC-9275 -35 a +40 2,8 a 8 SPDT, abierto bajo, 5A Termostatos de ambiente A19D A19DAC-9001 40 a 120 4,5 20 --- --- SPDT, abierto alto Interruptor de 8 A, caja NEMA 1, ajuste universal, incluye correa de montaje A19DAF-9001 92 a 116 2 20 Interruptor de 3 A, ajuste universal, incluye correa de montaje Nota * : Únicamente en pedidos de varias unidades A19 Termostatos con capilar y ambiente IP30 Dimensiones en mm 55 125 46,5 6 26
- 257. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 257257 componentes de refrigeración Controles de temperatura Dimensiones en mm Termostatos capilares A19A Código de pedido Rango (°C) Dif. (K) Ajuste Tipo Cap. Longitud (m) Tamaño del bulbo (mm) Interruptor 8A rearme automático Características adicionales A19ARC-9100 -35 a +10 2,8 a 11 1b 2 110 SPDT, abierto bajo --- A19ARC-9101 -5 a +28 2 a 8 1b 2 135 A19ARC-9104 -20 a +65 3,5 a 13 1a 3,5 75 Diám. del bulbo de 7,4 mm A19ARC-9105 5 a 50 2,5 a 11 1b 2 110 Escala oculta, ajuste con destornillador, bulbo y cap. revestido de goma A19ARC-9107 40 a 120 3,5 a 13,5 1a 2 100 --- A19ARC-9109 1 a 60 2 a 8,5 1a 3 115 Temperatura máxima del bulbo de 85 °C A19ARC-9110 -10 a +50 2,5 a 11 1b 2 110 Escala oculta, ajuste con destornillador, A19ARC-9113 -35 a +40 2,8 a 11 1b 2 110 --- Estos termostatos están disponibles con diferencial fijo o ajustable. Los diversos rangos de control cubren un amplio rango de aplicaciones de temperatura con un número mínimo de modelos. Los contactos SPDT son una característica de serie en todos los modelos. Características zz Elemento de detección lleno de líquido zz Interruptor Penn estanco al polvo zz Protección de clase IP65 zz Ajuste frontal Aplicación Estos termostatos están diseñados para aplicaciones en las que se necesita una caja a prueba de salpicaduras y/o estanca al polvo. Hay cuatro tipos disponibles: zz El tipo A19ARC es un termostato capilar de uso general. zz Los tipos A19BRC y A19BQC son termostatos de ambiente con elemento enrollado que se utilizan para control en granjas, termostatos de exterior o en cámaras frigoríficas. zz El tipo A19AQF está especialmente diseñado para aplicaciones en depósitos de refrigeración de leche. zz El tipo A19AQC-9101 está especialmente diseñado para aplicaciones de almacenaje de hielo. A19 Termostatos con capilar y ambiente IP65 Tipo 1a Tipo 3Tipo 1b 19 125 11 5960 55 4 )
- 258. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 258 componentes de refrigeración Controles de temperatura A19 Termostatos con capilar y ambiente IP65 Código de pedido Rango (°C) Dif. (K) Ajuste Tipo Cap. Longitud (m) Tamaño del bulbo (mm) Interruptor 8A rearme automático Características adicionales Termostato capilar A19A A19AQC-9101 -5 a +5 2 fijo 1a 2 80 SPDT, abierto bajo Interruptor de 5 A, control de almacenaje de hielo, diám. del bulbo de 9,3 mm, caja compensada, escala oculta, ajuste con destornillador, calibración de escala al aumentar la temperatura A19AQC-9102 -5 a +28 2 fijo 1b 2 135 Interruptor 8 A, calibrado y ajustado a 2 °C, caja compensada, ajuste del indicador, conector PG16, conector ½ - 14 NPT WELL A19AQC-9104 -35 a +10 2 fijo 1b 2 110 Caja compensada, ajuste por tirador A19AQC-9200 -5 a +55 2,5 fijo 2 - - --- A19AQF-9100 0 a 13 1,5 fijo 1a 2 80 Interruptor de 3 A, diám. del bulbo de 9,3 mm, Caja compensada, escala escondida, ajuste con destornillador A19AQF-9102 0 a 13 1,5 fijo 1a 3 80 Interruptor de 3 A, termostato capilar, diámetro del bulbo de 9,3 mm, caja compensada, escala escondida, ajuste con destornillador Termostato de ambiente A19B A19BRC-9250 -5 a +28 2 a 8 3 --- --- SPDT, abierto bajo Elemento revestido de vinilo A19BRC-9251 0 a 43 2 a 8 3 A19BRC-9252 -35 a +10 2,8 a 11 3 A19BRC-9253 -35 a +40 2,8 a 11 3 A19BQC-9252 -5 a +25 2 fijo 3 Escala oculta, ajuste con destornillador
- 259. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 259259 componentes de refrigeración Controles de temperatura Código de pedido Rango (°C) Interruptor de 8A Rearme manual Características adicionales A25CN-9001 0 a 100 SPDT, abierto alto Escala visible, ajuste por tirador, caja NEMA 1, con brida para montaje en conducto Dimensiones en mm Un elemento de detección de varilla y tubo activa los contactos del interruptor. Los contactos principales (1 - 2) están normalmente cerrados y se abren cuando la temperatura del elemento aumenta hasta la consigna del dial. Los contactos vuelven a cerrarse únicamente activando la palanca de ajuste. La palanca de ajuste es “de rearme manual” y no puede utilizarse para bloquear los contactos en una posición cerrada. Características zz Elemento de tipo varilla y tubo zz Brida para montaje en conducto ajustable zz Rearme manual de bloqueo libre zz Interruptor Penn estanco al polvo Aplicación Estos controles de límite de aire caliente se “bloquean” en la consigna del control en caso de producirse un aumento de temperatura. Para volver a cerrar los contactos eléctricos, es necesario realizar un ajuste manual. Una aplicación típica es el cierre de los ventiladores de ventilación o del aire acondicionado en caso de temperatura excesiva en el aire de retorno como, por ejemplo, en caso de incendio. A25 Limitador de temperatura IP30 272 32 13 13 6 109 46.5 55 125 1
- 260. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 260 componentes de refrigeración Controles de temperatura Dimensiones en mm Estos reguladores son de tamaño reducido y tienen un diferencial fijo en cada etapa y regulable entre etapas (en casi todos los modelos). El elemento sensor lleno de líquido permite trabajar con todos los rangos de temperatura y no se ve afectada por la presión barométrica. Como el bulbo contiene la mayor parte del líquido sensor, el termostato puede considerarse del tipo “sin influencia del ambiente”, las variaciones de temperatura del capilar y la tapa afectan ligeramente el punto de consigna, debido a la pequeña cantidad de líquido que contienen. Bajo pedido, es posible fabricarlos con las siguientes características: zz Sin caja ni cubierta para montaje en panel zz Diferencial mínimo entre etapas zz Capilar de distintas longitudes Características zz Elemento de detección lleno de líquido zz Interruptor Penn estanco al polvo zz Modelos de protección de clase IP65 disponibles zz Ajuste frontal Aplicación Estos termostatos están diseñados para diversos tipos de aplicaciones de calefacción, refrigeración, ventilación o aire acondicionado. Todos los modelos cuentan con dos interruptores SPDT que proporcionan las siguientes posibilidades de control: zz Dos etapas disponibles para calefacción zz Dos etapas disponibles para refrigeración zz Calefacción/refrigeración con conmutación automática A28 Termostatos de dos etapas capilar y ambiente IP30 / IP65 Tipo 3Tipo 1b 55 125 46.5 55 46 5 IP30 IP65
- 261. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 261 componentes de refrigeración Controles de temperatura Código de pedido Rango (°C) Dif. (K) Tipo Cap. Longitud (m) Tamaño del bulbo (mm) Interruptor 5A reciclaje automático Características adicionales, caja NEMA 1etapa entre Termostato capilar y ambiente A28, IP30 A28AA-9006 -35 a +10 2 1 a 4 1b 2 110 SPDT, abierto bajo Uso generalA28AA-9007 -5 a +28 1,5 135 A28AA-9106 5 A28AA-9113 0 a 43 3 --- --- SPDT, abierto alto Bulbo acero inoxidable, uso general A28AA-9118 1 a 60 2 1b 3 115 Temp. máx. del bulbo 85 °C, uso general Termostato capilar y ambiente A28, IP65 A28QA-9101 5 a 50 2 4 1b 2 110 SPDT, abierto bajo Escala oculta, ajuste con destornillador A28QA-9110 -35 a +10 1 a 4 --- A28QA-9111 -5 a +28 1,5 2 135 --- A28QA-9114 -35 a +40 2 3,5 110 --- A28QA-9113 0 a 43 1,5 3 --- --- SPDT, abierto alto Bulbo de acero inoxidable A28QA-9115 1 a 60 2 1b 3 115 --- A28QA-9117 20 a 40 1,5 3 --- --- Bulbo de acero inoxidable A28QJ-9100 10 a 95 1 a 5 1b 3 100 SPDT, abierto bajo Interruptor de 3 A A28 Termostatos de dos etapas capilar y de ambiente IP30 / IP65
- 262. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 262 componentes de refrigeración Controles de temperatura Los modelos están disponibles en construcción abierta para montaje en panel. Un único dial de ajuste del bloque de etapas fija el punto de consigna de todas las etapas en cualquier punto de la escala. El diferencial de cada etapa y la secuencia entre etapas vienen ajustados de fábrica. Esto permite que el OEM diseñe completamente el ciclo del equipo sin el peligro de ajustes erróneos en campo y de secuencias erráticas. Características zz Interruptores SPDT estancos al polvo zz Montado en placa de sujeción con amortiguadores zz Funcionamiento a partir de un bulbo lleno de líquido zz Caja compensada de serie en todos los modelos Aplicación Diseñado para funcionamiento termostático multietapa de equipo controlado eléctricamente como, por ejemplo: zz enfriadoras de agua zz bombas de calor zz resistencia eléctrica zz aires acondicionados de salas de ordenadores Dimensiones en mm Código de pedido Rango (°C) Código de ajuste Cap. Longitud (m) Tamaño del bulbo (mm) Interruptor rearme automático Características adicionales Serie A36, termostatos de 3 etapas A36AGA-9101 -18 a +20 B1 5 125 5 A Capilar de PVC blindado A36AGA-9102 3,5A36AGA-9103 15 a 35 C1 140 A36AGB-9103 -18 a +20 B2 125 3 A Serie A36, termostatos de 4 etapas A36AHA-9105 -18 a +20 B1 3,5 125 5 A Capilar de PVC blindadoA36AHA-9107 -16 a +20 5 A36AHA-9108 15 a 35 C1 3,5 140 A36AHB-9103 10 a 95 D2 3 100 3 A Temp. máx. de bulbo 115 °C A36AHB-9104 -18 a +20 B2 3,5 125 Capilar de PVC blindado A36AHB-9105 5 Capilar de cobre trenzado A36AHB-9109 -15 a +30 5 110 Temp. máx. del bulbo 75 °C A36 Termostatos de 3 ó 4 etapas » 1» 2 » 3 69 62 173
- 263. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 263263 componentes de refrigeración Controles de temperatura Código de pedido Rango (°C) Dif. (K) Fijo Tipo Cap. Longitud. (m) Tamaño del bulbo (mm) Interruptor de 8A Características adicionales 270XT-95008 -10 a +12 3 9 --- 3,2 x 6000 SPDT, abierto bajo Rearme automático270XT-95078 3,2 x 3000 270XT-95068 -24 a +18 4 1 2 9,5 x 80 270XTAN-95008 -10 a +12 --- 9 --- 3,2 x 6000 Rearme manual270XTAN-95088 3,2 x 3000 270XTAN-95048 -24 a +18 1 (bulbo) 2 9,5 x 80 Dimensiones en mm El elemento de detección es de una longitud de 3 a 6 metros para poder engancharlo sobre la superficie de un serpentín para evitar la congelación en cualquier momento. Cuando cualquier sección de 30 cm o mayor detecta una temperatura igual de baja que la consigna de control, se desconectará. Está disponible una versión especial con bulbo y un capilar de 2 m, de un rango de 24/+18 °C para aplicaciones de contacto o inmersión. La conmutación de los contactos SPDT permite el uso de una señal de alarma. Características zz Interruptor Penn estanco al polvo zz Contactos SPDT zz 270XTAN provisto de rearme manual de bloqueo libre zz Controles con rango ajustable Aplicación Estos controles están diseñados para ofrecer protección contra la congelación en los serpentines de calefacción hidrónicos, serpentines de refrigeración y aplicaciones similares. 270XT Termostato antihielo, IP30 Tipo 9Tipo 1b 62 32 101 53 Ø 44
- 264. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 264 componentes de refrigeración Controles de temperatura Estos termostatos con una robusta cubierta de acero se proporcionan con un elemento de detección lleno de líquido. Este elemento se forma para conseguir la mayor sensibilidad a los cambios de la temperatura del aire que lo rodea. Junto con un diafragma altamente eficiente y un mecanismo de ajuste, el elemento Penn, con un mínimo diferencial de cambio de acción, sin anticipadores para las funciones de cambio invierno / verano. Características zz Elementos rellenos de líquido. zz Interruptor Penn estanco al polvo. zz Diferencial pequeño. zz Termostatos de dos etapas con la zona muerta e inversión automática. Aplicación Estos termostatos de ambiente están diseñados para controlar equipos de calefacción y/o de control en instalaciones comerciales, industriales o residenciales. Los usos típicos son calefactores, fan coils, refrigeración de habitaciones, etc. El tipo T22SRX puede utilizarse tanto para calefacción como para refrigeración. El tipo T25B (2 etapas) se puede utilizar para: zz Dos etapas disponibles para calefacción zz Dos etapas disponibles para refrigeración zz Calefacción/Refrigeración con insensibilidad del regulador y conmutación automática. Código de pedido Rango (°C) Dif. (K) Fijo Ajuste Termómetro Interruptor de 3A Características adicionales Termostato de 1 etapa de sala T22 T22SRX-9100 5 a 32 1 Dial • SPDT, abierto alto Rearme automáticoT22SRX-9101 --- T22SRX-9104 Oculto --- Termostato de dos etapas de sala T25 T25B-9101 1 1 a 3 Dial --- SPDT, abierto alto --- T25B-9102 --- --- Escala oculta, ajuste con destornillador T25B-9103 Dial --- Con lámpara de señales de 220 VCA que debe conectarse por separado Dimensiones en mm T22 y T25 Termostato de etapas de ambiente, tensión de línea, IP20 133 71 49 1 2» »
- 265. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 265265 componentes de refrigeración Controles de temperatura Descripción El elemento sensible está fabricado con cabello humano, el cual ha demostrado ser el material más sensible y estable conocido para esta aplicación. Bajo las condiciones normales, estos controles mantienen su sensibilidad y exactitud durante muchos años. Características zz Gama amplia 0 a 90% H.R. zz Interruptor Penn resistente al polvo. zz Contactos SPDT. zz Utiliza cabello humano. zz Bloqueos de límite de alta y baja ajustables en campo. zz Placa de montaje separada. Aplicación Estos humidostatos están diseñados para controlar la humidificación ambiente o un equipo de deshumidificación. Proporciona el mando mediante contactos SPDT. W43 Humidostato de Ambiente Humidostato W43 Control de humedad Dimensiones Cableado W43 Humidostato de ambiente Rango (%RH) Diferencial (%RH) Características Adicionales Código 0...90 5 Botón de ajuste externo W43C-9100 Humidostato PHY Humidostato de Ambiente IP 20, SPDT, 5 (0,2) A, Elemento sensor de fibra sintética DimensionesPHY Otras Características Rango (%RH) Dif. (%RH) Código Ajuste por botón exterior 30 a 100 4 PHY 60.010J % HYGROSTAT 30 40 50 60 7080 90 100 74 70 23
- 266. catálogo general deproducto 2012 Para más información y otros modelos, consulte el Boletín de Producto 266 componentes de refrigeración Controles de temperatura Accesorios Accesorios para controles de temperatura Código de pedido Descripción Uso principal Diámetro interior x vaina del bulbo de la longitud del tubo (mm) Conector interior y exterior (NPT) Material de la cavidad del conector FTG13A-600R Elementos de tipo 1b del conector de depósito cerrado, máx. 10 bares, 120 °C, mín. -40 °C A19/28/36 --- --- --- KIT012N600 Abrazaderas de capilares (6 piezas) 270XT WEL003N602R Vaina del bulbo, presión máx. 70 bares, Temp. 370 °C --- 9,8 x 125 1/2 - 14 Acero inoxidable WEL11A601R Vaina del bulbo, presión máx. 20 bares, Temp. 120 °C, elemento EE.UU. A19 7,3 x 60 1/2 - 14 Latón/Cobre WEL14A-600R Vaina del bulbo, presión máx. 69 bares, Temp. 370 °C, elemento EE.UU. A19/28/36 11,2 x 120 1/2 - 14 Monel/Monel WEL14A602R Vaina del bulbo, presión máx. 20 bares, Temp. 120 °C, elemento EE.UU. A19/28/36 9,8 x 125 1/2 - 14 Latón/Cobre WEL14A603R Vaina del bulbo, presión máx. 20 bares, Temp. 120 °C, elemento EE.UU. A19/28/36 9,8 x 147 1/2 - 14 Latón/Cobre WEL16A-601R Vaina del bulbo, presión máx. 20 bares, Temp. 120 °C, elemento EE.UU. A19/28/36 9,5 x 71 1/2 - 14 Latón/Cobre
- 268. www.johnsoncontrols.es PUBL-6912ES© JohnsonControls, 2012 Johnson Controls España, S.L. Passeig Espronceda, 278 · 08204 Sabadell (Barcelona) · Tel. 937 489 000 · Fax 937 102 229 Johnson Controls se reserva el derecho, en su linea de continua investigación y desarrollo, de realizar cambios en las especificaciones sin previo aviso. Acerca de Johnson Controls Johnson Controls ofrece productos, servicios y soluciones que aumentan la eficiencia energética y reducen los costos operativos en los edificios de más de un millón de clientes. Con 500 sucursales operativas en más de 150 países, la compañía es un proveedor líder de equipos, controles y servicios de calefacción, ventilación, aire acondicionado, refrigeración y sistemas de seguridad. Johnson Controls participa en más de 500 proyectos de energía renovable incluyendo energía solar, eólica y geotérmica. Sus soluciones han reducido las emisiones de dióxido de carbono en 13,6 millones de toneladas métricas y los ahorros generados son de 7,5 $ mil millones desde 2000. Muchas de las mayores empresas del mundo confían en Johnson Controls para administrar 1500 millones de metros cuadrados de sus bienes raíces comerciales.
