Haier es líder mundial en la fabricación
de electrodomésticos con una cuota de
mercado del 7,8%. El grupo opera en
más de 165 países y, en todos ellos, se
distingue por ofrecer a los consumidores
productos de alta calidad y bajo consumo.
Aunque la sede principal se encuentra
en Qingdao (China), Haier dispone de
dos oficinas en París y Nueva York para
servir a los clientes cerca de Europa y
América.
Una marca global formada por 61
empresas comerciales, 24 plantas de
producción, 10 centros de I + D, 21
parques industriales, 143.330 puntos de
venta y más de 70.000 empleados en
todo el mundo. Siempre especializada en
la producción y distribución de productos
de gran duración.
En 2011, las ventas totales de Haier
ascendieron a 23,3 millones de dólares.
www.haier.es
Tomando como principales premisas
en la fabricación de sus productos la
eficiencia energética, el respeto por el
medioambiente, la calidad y un esmerado
diseño, Haier Group se ha convertido en
el primer fabricante de electrodomésticos a
nivel mundial.
Una compañía de referencia en productos
tan diversos como aire acondicionado,
electrodomésticos, tecnologías de la
información, las telecomunicaciones, etc.
A lo largo de su historia, la gama Haier
ha recibido numerosos galardones de
gran prestigio como reconocimiento a su
capacidad de innovación y diseño, tales
como el Red Dot Design Award y el iF
Design Award.
1984. Nace Haier en Qingdao, produciendo
frigoríficos, congeladores y equipos de aire
acondicionado.
1991. Nace Haier Group de la unión de las
fábricas de aire acondicionado y frigoríficos.
1992. Haier Group recibe la certificación ISO
9001.
1995. Haier lanza su primer multisplit inverter.
1998. Haier lanza su primer MRV con la
colaboración de Toshiba.
2001. Nace Haier Aire Acondicionado España.
2004. Haier obtiene el premio “Top Class” de
Eurovent como mejor producto del año.
2007. Haier gana 20 proyectos en los juegos
olímpicos de Pekín 2009.
2009. Haier Group se convierte en el primer
fabricante mundial de electrodomésticos.

3. Eficienciaestacional
Eficienciaestacional
www.haier.es
www.haier.es
4 5
2020
política energética 20/20/20
2013
eficiencia energética estacional
2020 política energética
-20%
emisiones CO2
+20%
energías renovables
-20%
consumo energético
TEMPERATURA POTENCIA
FUNCIÓN
STAND-BY
Haier tiene como objetivo proporcionar productos de alto rendimiento para reducir el impacto
sobre el medioambiente. Una gama que cumple con el objetivo de eficiencia energética previsto
para Europa en 2020.
SPF (Factor de Rendimiento Estacional)
en vigor desde el 1 de enero de 2013,
es un sistema de medición mucho más
objetivo y preciso que el utilizado hasta la
fecha.
Los conceptos de Eficiencia Estacional
SEER y SCOP incluyen la integración de
diferentes temperaturas para la refrigeración
y calefacción, el consumo de energía a
carga parcial, la potencia acústica total y la
potencia utilizada en los modos auxiliar y en
espera.
Las disposiciones del reglamento se aplican
a los acondicionadores del tipo aire/aire con
capacidades nominales de refrigeración de
hasta 12 kW.
¿Para qué sirve?
Es una forma de orientar al consumidor
con menos experiencia en las decisiones
de compra, dándole datos que le permitan
comparar productos para ver cuál es el más
eficiente. Para más información, consulta el
Reglamento 626/2011Ue y el Reglamento
206/2012/Ue.
La eficiencia nominal en los sistemas de aire acondicionado indica la eficacia de su
funcionamiento en condiciones ambientales (EER Ratio de Eficiencia Energética - COP
Coeficiente de Rendimiento)
La eficiencia estacional indica la eficacia de funcionamiento durante un período de tiempo
dado (SEER Índice de Eficiencia Energética Estacional - SCOP Coeficiente de Rendimiento
Estacional).
Nominal
Condiciones de temperatura:
- 35º C de enfriamiento
- 7º C en calefacción
Estacional
Diferentes temperaturas
nominales para la calefacción
y refrigeración que representan
el rendimiento a lo largo de
una temporada.
Nominal
No representa el funcionamiento
con carga parcial. Las ventajas
de la tecnología Inverter no son
visibles.
Estacional
Tiene en cuenta la operación
con carga parcial en lugar de
la capacidad máxima.
Las ventajas de la tecnología
Inverter quedan demostradas.
Nominal
No tiene en cuenta la energía
consumida en modo stand-by.
Estacional
Incluye el modo stand-by:
- Termostato OFF
- Modo OFF
- Resistencia del cárter

4. Productosinnovadores
Índice
www.haier.es
www.haier.es
6 7
Haier es una de las marcas
mundiales más importantes del
sector de la climatización. Un
grupo fuerte y sólido, que se ha
caracterizado siempre por su
preocupación constante por mejorar
la eficiencia energética de sus
productos.
Con la introducción del Seasonal
Efficiency, Haier trabaja desde 2011
para cumplir, mantener y mejorar
los nuevos estándares de eficiencia
requeridos por la Unión Europea en
materia de energía.
Gracias a su amplia gama de
unidades y sistemas, Haier ofrece
soluciones de climatización para
todas las necesidades y ámbitos
de aplicación, tanto en el sector
comercial como en el doméstico.
Productos innovadores
para la climatización
SEASONAL SUPERMATCH
Monosplit
Doméstico
Aqua Inverter (QS2) 18
Zircon Inverter (ZS2) 20
Home Inverter (GS1) 22
Comercial
Conductos de baja y media presión Inverter (AD) 24
Conductos de alta presión Inverter (AD) 26
Cassettes de 4 vías Inverter (AB) 28
Suelo Techo Inverter (AC) 30
Columnas Inverter (AP) 32
Multisplit
Unidades exteriores 36
Unidades interiores gama doméstico 37
Unidades interiores gama comercial 40
MRVIII
MRVIII-S 60
MRVIII-C 61
Cassettes 2 vías 66
Cassettes de 4 vías 67
Conductos de baja presión 68
Conductos de media presión 69
Conductos de alta presión 70
Conductos para aportación de aire exterior 71
Split mural 72
Suelo Techo 73
Consola 74
Consola suelo encastrable / Conducto vertical 75
Recuperador de calor 76

5. Glosario

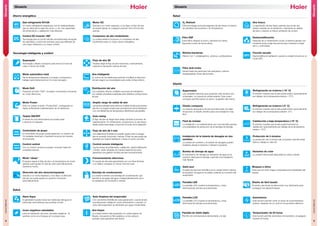

Glosario
8 9
GlosarioGlosariowww.haier.es
www.haier.es
HFC
R410A
P
col
Supermatch
Las unidades interiores que presentan este símbolo son
universales, no importa la unidad exterior. Este nuevo
concepto permite reducir el stock y la gestión del mismo.
Autoreinicio
Esta función permite volver al modo de funcionamiento
anterior, después de un corte en el suministro eléctrico.
Variantes de color
La unidad interna está disponible en varios colores.
Modo Soft
Pulsando el botón “Soft”, el equipo comenzará a funcionar
en modo silencioso.
Modo automático total
Fija la temperatura deseada y el equipo comenzará a
trabajar automáticamente en el modo escogido.
Iones negativos saludables
Llena la habitación de iones naturales negativos. Te
sentirás como en el bosque en tu propia casa.
Elimina-bacterias
Efecto 3 en 1: antialergénico, antivirus y antibacterias.
Fácil de instalar
La instalación y el mantenimiento son muy sencillos gracias
a la posibilidad de extracción de la bandeja de drenaje.
Gas refrigerante R410A
Un nuevo refrigerante respetuoso con el medioambiente,
que no destruye la capa de ozono, y con una capacidad
de enfriamiento y calefacción más eficiente.
Ahorro energético
Tecnología inteligente y confort
Salud
Salud
Diseño
Instalación de la tubería de desagüe en dos
sentidos
La tubería de conexión y la tubería de desagüe pueden
instalarse desde la derecha o desde la izquierda.
Bomba de drenaje de agua
El mecanismo de drenaje por elevación de agua es la
solución ideal para el drenaje y permite una instalación
más flexible.
Aleta azul
El papel de aluminio hidrofílico en la unidad interior elimina
la expulsión de agua en la salida, evitando la corrosión del
evaporador.
Refrigeración en invierno (-15° C)
El símbolo muestra que el aire puede enfriar opcionalmente
por debajo de la temperatura exterior -15°C.
Control DC Inverter 180º
Tecnología para el control del aire acondicionado de ajuste
de velocidad y control de vectores, para que disfrutes de
una mayor eficiencia y un mayor confort.
Auto-swing
El flujo de aire se dirige hacia abajo durante el proceso de
calentamiento. En enfriamiento, proporciona un aire fresco
desde arriba hacia abajo a todos los rincones de la habitación.
Aire fresco
La aportación de aire fresco permite que el aire del
exterior penetre en la habitación, mejorando la calidad
del aire y creando un fresco ambiente de confort.
Calefacción a baja temperatura (-15° C)
El símbolo muestra que el aire puede funcionar en
calefacción opcionalmente por debajo de la temperatura
exterior -15°C.
Refrigeración en invierno (-5° C)
El símbolo muestra que el aire puede enfriar opcionalmente
por debajo de la temperatura exterior -5°C.
Protección de 3 minutos
La protección de 3 minutos del compresor permite evitar
daños y alarga su vida útil.
Diseño compacto
La mayoría de equipos de aire acondicionado de Haier
incorporan un diseño ultrafino para una instalación más
fácil.
Deshumidificación
Después de un enfriamiento inicial, el sistema genera una
incesante brisa a baja frecuencia para mantener el lugar
seco y confortable.
Flujo de aire de 4 vías
Los deflectores frontales se pueden ajustar para conseguir
aire en posición horizontal o vertical. El flujo de aire puede ser
repartido por toda la habitación o hacia un punto concreto.
Funcionamiento silencioso
El caudal de aire está garantizado por sus finas láminas,
y su diseño consigue un menor nivel de ruido.
Amplio rango de salida de aire
Las lamas inclinadas hacia arriba en la salida de aire proporcionan
aire frío con ángulo amplio para acondicionar toda la habitación
con una diferencia de temperatura difícilmente perceptible.
O2
-Refresh
Esta tecnología exclusiva regenera de aire fresco el interior,
sin pérdidas de humedad o de temperatura.
Motor DC
Gracias a un motor especial y a los flaps, el flujo de aire
se puede ajustar en cualquier posición de la forma más
precisa.
Compresor de alto rendimiento
La unidad exterior incorpora un compresor de alto
rendimiento para un mayor ahorro energético.
Flujo de aire 3D
Puedes dirigir el flujo de aire horizontal y verticalmente,
creando la sensación natural del aire.
Modo Power
Solo con pulsar el botón “Power/Soft”, conseguirás un
rápido enfriamiento/calentamiento de la habitación.
Tarjeta ON/OFF
A través de una señal externa se puede parar
y arrancar la máquina.
Control central
Con un control central se pueden conectar hasta 64
unidades internas.
Controlador de grupo
El controlador de grupo puede gestionar un máximo de
16 unidades interiores y hacerlas funcionar de manera
sincronizada.
Dirección del aire derecha/izquierda
Gracias a un motor especial y a los flaps, la dirección
del aire se puede ajustar en posición horizontal
automáticamente.
Modo “sleep”
El equipo regula el flujo de aire y la temperatura de modo
gradual, para ajustar el nivel de ruido automáticamente
durante la noche.
Función secado
Deshumidifica la habitación cuando la unidad funciona en el
modo DRY.
Temporizador de 24 horas
Esta función permite sincronizar el encendido y el apagado
durante 24 horas.
Filtro Anti-moho
Atrapa hasta las partículas más pequeñas y elimina
desagradables olores eficazmente.
Superquiet
Tecnología y diseño compacto para reducir el nivel de
ruido a menos de 22dB.
Nano-Aqua
El generador puede ionizar las moléculas del agua en
partículas nanométricas que purifican el aire.
Control remoto inteligente
Las funciones de enfriamiento, calefacción, deshumidificación
y Smart, están situadas de manera ergonómica para
garantizar una gestión intuitiva del aire acondicionado.
Auto-limpieza del evaporador
Con una lámina hidrófila de nueva generación, cuando el aire
acondicionado trabaja en modo enfriamiento o secado, el
polvo del evaporador es eliminado por agua condensada.
Pantalla LED
La pantalla LED muestra la temperatura y otras
informaciones del aire acondicionado.
Pantalla LCD
La pantalla LCD muestra la temperatura y otras
informaciones del aire acondicionado.
Aire inteligente
El control de los deflectores permite modificar la dirección
del aire según tus necesidades para evitar el flujo directo.
Filtro ESF
Estos filtros atrapan el polvo y eliminan los olores,
depuranto el aire de forma eficaz.
Pantalla de doble dígito
Permite ver la temperatura demandada y la real.
Bloqueo a niños
Evita que los niños hagan manipulaciones indeseadas del
equipo.
Diseño de fácil lavado
El panel y las lamas se desmontan muy fácilmente para
conseguir una rápida limpieza.
Aire limpio
La unidad interior está equipada con varias etapas de
filtrado, incluyendo el filtro estático y el de carbono
activado para garantizar aire limpio.
Distribución del aire
Las unidades ofrecen múltiples opciones de instalación,
con salidas circulares/cuadradas para distintas conducciones
de aire
Bandeja de condensación
La unidad contiene una bandeja de condensación que
permite la recogida del agua, independientemente de si
la instalación es horizontal o vertical.

6. www.haier.es
www.haier.esIntroducción
IntroducciónSEASONALSUPERMATCH
SEASONALSUPERMATCH
www.haier.es
www.haier.es
Hablar de Haier es hablar de confort.
Porque tanto en el hogar como
en el trabajo, crear un ambiente
agradable donde sentirse bien resulta
fundamental.
Por eso, Haier extiende su
revolucionario concepto Supermatch a
toda su gama de aire acondicionado,
desde las unidades domésticas
hasta las comerciales, y tanto
en los sistemas monosplit como
multisplit. Así, todos los productos
de climatización ofrecen todas las
ventajas de Supermatch, permitiendo
flexibilizar las instalaciones y reducir los
niveles de stock hasta límites nunca
vistos. Además, el uso de la tecnología
Inverter da como resultado una mayor
eficiencia energética, además de un
funcionamiento más silencioso.
Busques lo que busques, en las
siguientes páginas encontrarás el
equipo ideal y a la medida de tus
necesidades.
A cada espacio,
un aire
SEASONAL
SUPERMATCH
10 11

7. GamaSEASONALSUPERMATCH
GamaSEASONALSUPERMATCH
www.haier.es
www.haier.es
12 13

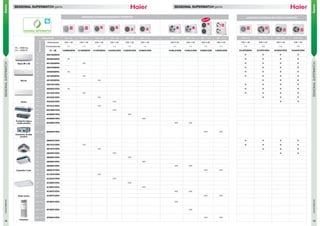

SEASONAL SUPERMATCH gamaSEASONAL SUPERMATCH gama
UNIDADES EXTERNAS MONOSPLIT INVERTER
7K = 7000 btu
2,0 = 2000 W
Potencia UE 9K / 2,5 12K / 3,5 18K / 5,0 24K / 7,0 28K / 8,0 36K / 11,0 48K / 14,0 48K / 14,0 60K / 16,0 60K / 16,0
PotenciaUI
Alimentación 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 400-3-50 230-1-50 400-3-50 400-3-50
Combinaciones 1:1 1:1 1:1 1:1 1:1 1:1 1:1 1:1 1:1 1:1
UI - UE 1U09BS2ERA 1U12BS2ERA 1U18FS2ERA 1U24GS1ERA 1U28HS1ERA 1U36HS1ERA 1U48LS1ERB 1U48LS1ERA 1U60IS1EAB 1U60IS1ERB
Aqua (W o B)
7K / 2,0 AS07QS2ERA
9K / 2,5 AS09QS2ERA 9K
12K / 3,5 AS12QS2ERA 12K
Zircon
7K / 2,0 AS07ZS2ERA
9K / 2,5 AS09ZS2ERA 9K
12K / 3,5 AS12ZS2ERA 12K
18K / 5,0 AS18ZS2ERA 18K
Home
7K / 2,0 AS07GS1ERA
9K / 25, AS09GS1ERA 9K
12K / 3,5 AS12GS1ERA 12K
18K / 5,0 AS18GS1ERA 18K
24K / 7,0 AS24GS1ERA 24K
Conducto baja y
media presión
18K / 5,0 AD18LS1ERA 18K
24K / 7,0 AD24MS1ERA 24K
28K / 8,0 AD28NS1ERA 28K
36K / 11,0 AD36NS1ERA 36K
48K / 14,0 AD48NS1ERA 48K 48K
Conducto de alta
presión
60K / 16,0 AD60HS1ERA 60K 60K
Cassette 4 vías
9K / 2,5 AB09CS1ERA
12K / 3,5 AB12CS1ERA 12K
18K / 5,0 AB18CS1ERA 18K
24K / 7,0 AB24ES1ERA 24K
28K / 8,0 AB28ES1ERA 28K
36K / 11,0 AB36ES1ERA 36K
48K / 14,0 AB48ES1ERA 48K 48K
60K / 16,0 AB60CS1ERA 60K 60K
Suelo techo
18K / 5,0 AC18CS1ERA 18K
24K / 7,0 AC24CS1ERA 24K
28K / 8,0 AC28ES1ERA 28K
36K / 11,0 AC36ES1ERA 36K
48K / 14,0 AC48FS1ERA 48K 48K
60K / 16,0 AC60FS1ERA 60K 60K
Columna
48K / 14,0 AP48KS1ERA 48K
48K / 14,0 AP48DS1ERA 48K
60K / 16,0 AP60KS1ERA 60K 60K
UNIDADES EXTERNAS MULTISPLIT INVERTER
18K / 5,0 19K / 5,5 30K / 8,8 34K / 9,9
230-1-50 230-1-50 230-1-50 230-1-50
1:2 1:3 1:4 1:5
2U18FS2ERA 3U19FS1ERA 4U30HS1ERA 5U34HS1ERA
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • •
• • • •
• • • •
• • • •
• • •
• •
• • • •
• • • •
• • •
• •
ON-OFF

8. SolucionesmonosplitSEASONALSUPERMATCH
SolucionesmonosplitSEASONALSUPERMATCH Soluciones monosplitSoluciones monosplit
9000 btu/h - 2,8 kW 28000 btu/h - 8,2 kW12000 btu/h -3,6 kW 36000 btu/h - 10,5 kW18000 btu/h - 5 kW 48000 btu/h - 14 kW24000 btu/h - 7 kW 60000 btu/h - 16 kW
Aqua (QS2)
Conductos de baja y media
presión Inverter (AD)
Zircon (ZS2)
Conductos de alta presión
Inverter (AD)
Cassettes de 4 vías
Inverter (AB)
Suelo Techo Inverter (AC)
Columnas Inverter (AP)
Home (GS1)
Unidades exteriores
14 15
AS09QS2ERA-W
AD18LS1ERA
AS09QS2ERA-B
AS12QS2ERA-W
AS12QS2ERA-B
AS09ZS2ERA AS12ZS2ERA AS18ZS2ERA
AS09GS1ERA AS12GS1ERA AS18GS1ERA AS24GS1ERA
1U09BS2ERA 1U12BS2ERA 1U18FS2ERA 1U24GS1ERA
www.haier.es
www.haier.es
1U48LS1ERA
1U48LS1ERB
1U28HS1ERA 1U36HS1ERA
AD24MS1ERA AD28NS1ERA AD36NS1ERA AD48NS1ERA
AD60HS1ERA
AB18CS1ERA AB24ES1ERA AB28ES1ERA AB36ES1ERA AB48ES1ERA AB60CS1ERAAB12CS1ERA
AC24CS1ERA AC28ES1ERA AC36ES1ERA AC48FS1ERAAC18CS1ERA AC60FS1ERA
1U60IS1EAB
1U60IS1ERB
AP60KS1ERAAP48KS1ERA
AP48DS1ERA

9. Característicastécnicas
Característicastécnicas
16 17
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Características técnicasCaracterísticas técnicaswww.haier.es
www.haier.es
Haier lanza el concepto Supermatch
El concepto Supermatch tiene las siguientes características
principales: alta eficiencia, flexibilidad de instalación y fácil
transporte.
Cableado
Un nuevo diseño de cableado que permite una conexión en serie,
desde cada unidad interior, ahorrando tiempo.
Se puede realizar un direccionamiento automático de las unidades
interiores, permitiendo un ahorro de tiempo y costes.
Fácil transporte
Las nuevas unidades exteriores tienen una serie de elementos de
sujeción para un fácil transporte.
Máxima flexibilidad de instalación
El sistema Multi ha sido diseñado para ofrecer la máxima flexibilidad
de instalación de los sistemas Multisplit. Permite conectar desde 2
hasta 5 unidades interiores de diferentes tipos y potencias.
Sus principales características son:
• Potencia de la unidad exterior de 4.5 hasta 10.0 Kw.
• Longitud máxima del sistema 80 (25) m.
• Altura máxima entre la unidad exterior y las unidades interiores
15 (10) m.
• Longitud máxima de un solo circuito 15 (10) m.
• Precarga de refrigerante de hasta 30 m.
asa
asa
asa
asa
Rango de funcionamiento
• Frío: -10ºC ~ +46º C
• Calor: -15ºC ~ +24º C
Frío
46ºCDB
24ºCWB
-15ºCWB-10ºCDB
Calor
Controles remotos
Control individual para serie Aqua
YR-HB01
Mando a distancia inalámbrico con pantalla digital y controles de gran
tamaño para un funcionamiento intuitivo. Dispone del botón “Smart”
para un control multifunción.
Control individual para serie Zircon - Home
YR-HD
Mando a distancia inalámbrico, de fácil funcionamiento, con pantalla
digital. Dispone de reloj, temporizador y botones de funcionamiento
separados.

10. Domésticomonosplit
Domésticomonosplit
18 19
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Aqua Inverter (QS2) monosplitwww.haier.es
www.haier.es
Aqua Inverter
Nano-Aqua - Ionizador
El ionizador emite iones positivos y negativos.
Esta mezcla genera químicamente OH
(alcoholes – hidroxilo) y H202 (peróxido de hidrógeno).
Al distribuirse en el aire elimina eficazmente las bacterias
para crear un ambiente más limpio y puro.
Variantes de color
La unidad interna está disponible en dos colores:
estructura blanca con panel frontal BLANCO (W)
estructura gris con panel frontal NEGRO (B)
Flujo 3D
Gracias al movimiento sincronizado de los deflectores
horizontales y verticales, el flujo de aire 3D ofrece una
mejor distribución del aire dentro de la habitación.
9K 12K
1U09BS2ERA 1U12BS2ERA
AS09QS2ERA-W 955 €
YR-HB01
de serie
SEER A+ / SCOP A
AS09QS2ERA-B 955 € SEER A+ / SCOP A
Modelo
UI AS09QS2ERA-W (blanco) AS09QS2ERA-B (negro) AS12QS2ERA-W (blanco) AS12QS2ERA-B (negro)
UE 1U09BS2ERA 1U09BS2ERA 1U12BS2ERA 1U12BS2ERA
Capacidad nominal
Enfriamiento W 2630 2630 3500 3500
Calefacción W 2800 2800 3900 3900
Enfriamiento Frig/h 2262 2262 3010 3010
Calefacción Kcal/h 2408 2408 3354 3354
Potencia consumida
Potencia de entrada Frío kW 0.81 0.81 1.02 1.02
Potencia de entrada Calor kW 0.92 0.92 1.05 1.05
Etiqueta energética SEER/SCOP (Promedio) 5.8/3.6 5.8/3.6 5.8/3.6 5.8/3.6
Clase energética Enfriamiento/Calefacción A+/A A+/A A+/A A+/A
Límites de funcionamiento (°C)
Enfriamiento
21~35°C (in) /
18~46°C (out)
21~35°C (in) /
18~46°C (out)
21~35°C (in) /
18~46°C (out)
21~35°C (in) /
18~46°C (out)
Calefacción
10~27°C (in) /
-15~24°C (out)
10~27°C (in) /
-15~24°C (out)
10~27°C (in) /
-15~24°C (out)
10~27°C (in) /
-15~24°C (out)
Intensidad (A) MAX. 5.8 5.8 8.5 8.5
Tensión eléctrica (Ph/V/Hz) 1/230/50 1/230/50 1/230/50 1/230/50
Caudal de aire (m³/h) 450 450 500 500
Eliminación de humedad (10-³m³/h) 1.2 1.2 1.6 1.6
Refrigerante R410A R410A R410A R410A
Tuberías del refrigerante
Diámetro de tuberías líquido (pulg) 1/4” 1/4” 1/4” 1/4”
Diámetro de tuberías gas (pulg) 3/8” 3/8” 3/8” 3/8”
Longitud máxima (m) 15 15 15 15
Altura máxima (m) 10 10 10 10
Carga del refrigerante (g) 850 850 1100 1100
Unidad interior
Dimensiones netas (mm) Ancho/Fondo/Alto 860/175/285 860/175/285 860/175/285 860/175/285
Dimensiones embalaje (mm) Ancho/Fondo/Alto 938/265/360 938/265/360 938/265/360 938/265/360
Peso neto (kg) 10 10 10 10
Peso bruto (kg) 11.7 11.7 11.7 11.7
Nivel sonoro [dB(A)] Alto/Medio/Bajo/SuperQuiet 34/30/24/22 34/30/24/22 35/30/25/23 35/30/25/23
Unidad exterior
Alimentación eléctrica mm2
U.E. (2x2,5+T) U.E. (2x2,5+T) U.E. (2x2,5+T) U.E. (2x2,5+T)
Interconexión de control mm2
4x1,5 4x1,5 4x1,5 4x1,5
Dimensiones netas (mm) Ancho/Fondo/Alto 780/245/540 780/245/540 780/245/540 780/245/540
Dimensiones embalaje (mm) Ancho/Fondo/Alto 930/340/614 930/340/614 930/340/614 930/340/614
Peso neto (kg) 29 29 32 32
Peso bruto (kg) 32 32 35 35
Nivel sonoro [dB(A)] 50/38 50/38 51/39 51/39
AS12QS2ERA-W 1.030 € SEER A+ / SCOP A
AS12QS2ERA-B 1.030 € SEER A+ / SCOP A
La tecnología Nano-agua de Haier emite agua ionizada en el aire,
reduciendo las moléculas de agua (de 8000nm a 20 ÷ 50nm), e
hidratando nuestra piel de forma natural.
Display LED con 6 colores
El display indica las diferentes
modalidades de funcionamiento
de la unidad.
P
col
HFC
R410A
Frío Auto Ventilación
Calor Seco Nano-agua
Generador Nano-agua
B N
molécula de agua
diámetro 8000nm
Nano-agua
diámetro 20÷50nm
piel piel

11. Domésticomonosplit
Domésticomonosplit
20 21
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Zircon Inverter (ZS2) monosplitwww.haier.es
www.haier.es
Zircon Inverter
Ionizador
El aire que respiramos está formado por un conjunto de
moléculas, que adquieren una carga eléctrica positiva o
negativa a partir de la pérdida o captura de electrones.
Estudios recientes han demostrado que si en el aire se
encuentra una fuerte carga eléctrica negativa, nuestro
organismo se beneficia de una refrescante atmósfera de
relajación.
Fácil de instalar
La instalación y el mantenimiento son muy sencillos gracias
a la posibilidad de extracción de la bandeja de drenaje.
9K 12K 18K
1U09BS2ERA 1U12BS2ERA 1U18FS2ERA
AS09ZS2ERA 799 €
YR-HD
de serie
SEER A+ / SCOP A
AS12ZS2ERA 860 € SEER A+ / SCOP A
AS18ZS2ERA 1.355 € SEER A+ / SCOP A
HFC
R410A
Abundancia natural de iones negativos: de 8.500 a 12.000 iones / cc
Parque Cascada Bosque
Display con retroiluminación LED
El panel frontal dispone de un Display con retroiluminación
LED para visualizar fácilmente el funcionamiento de la
unidad.
Aire acondicionado Haier: la producción está alrededor de 20.000 iones / cc
Filtro Anti-moho
Atrapa pequeñas partículas de polvo y elimina
el olor a humedad. Se lava fácilmente con
agua.
Función Power
Aunque el aire acondicionado esté recién activado, con
la función power se alcanza la temperatura deseada más
rápidamente.
Modelo
UI AS09ZS2ERA AS12ZS2ERA AS18ZS2ERA
UE 1U09BS2ERA 1U12BS2ERA 1U18FS2ERA
Capacidad nominal
Enfriamiento W 2630 3500 5200
Calefacción W 3000 4000 5650
Enfriamiento Frig/h 2262 3010 4472
Calefacción Kcal/h 2580 3440 4859
Potencia consumida
Potencia de entrada Frío kW 0.75 1.03 1.57
Potencia de entrada Calor kW 0.75 1.07 1.5
Etiqueta energética SEER/SCOP (Promedio) 5.8/3.8 5.8/3.8 5.8/3.8
Clase energética Enfriamiento/Calefacción A+/A A+/A A+/A
Límites de funcionamiento (°C)
Enfriamiento
21~35°C (in) /1
8~46°C (out)
21~35°C (in) /
18~46°C (out)
21~35°C (in) /
18~46°C(out)
Calefacción
10~27°C (in) /
-15~24°C(out)
10~27°C (in) /
-15~24°C(out)
10~27°C (in) /
-15~24°C(out)
Intensidad (A) MAX. 5.8 7.8 10.2
Tensión eléctrica (Ph/V/Hz) 1/230/50 1/230/50 1/230/50
Caudal de aire (m³/h) 450 500 900
Eliminación de humedad (10-³m³/h) 1.2 1.6 2
Refrigerante R410A R410A R410A
Tuberías del refrigerante
Diámetro de tuberías líquido (pulg) 1/4” 1/4” 1/4”
Diámetro de tuberías gas (pulg) 3/8” 3/8” 1/2”
Longitud máxima (m) 15 15 25
Altura máxima (m) 10 10 15
Carga del refrigerante (g) 850 1100 1300
Unidad interior
Dimensiones netas (mm) Ancho/Fondo/Alto 798/205/272 798/205/272 960/235/310
Dimensiones embalaje (mm) Ancho/Fondo/Alto 850/257/312 850/257/312 1036/313/375
Peso neto (kg) 9 9 11.5
Peso bruto (kg) 11 11 13.5
Nivel sonoro [dB(A)] Alto/Medio/Bajo/SuperQuiet 40/35/31/28 41/35/32/29 42/39/36/33
Unidad exterior
Alimentación eléctrica mm2
U.E. (2x2,5+T) U.E. (2x2,5+T) U.E. (2x2,5+T)
Interconexión de control mm2
4x1,5 4x1,5 4x1,5
Dimensiones netas (mm) Ancho/Fondo/Alto 780/245/540 780/245/540 810/288/688
Dimensiones embalaje (mm) Ancho/Fondo/Alto 930/340/614 930/340/614 949/406/745
Peso neto (kg) 29 32 43
Peso bruto (kg) 32 35 45.5
Nivel sonoro [dB(A)] 50/38 51/39 53/44

12. Domésticomonosplit
Domésticomonosplit
22 23
SEASONALSUPERMATCH
SEASONALSUPERMATCH

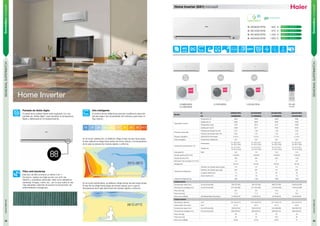

Home Inverter (GS1) monosplitwww.haier.es
www.haier.es
Home Inverter
Pantalla de doble dígito
El panel de la unidad interior está equipado con una
pantalla de “doble dígito” para visualizar la temperatura
fijada y detectada en el medioambiente.
Aire inteligente
El control de los deflectores permite modificar la dirección
del aire según las necesidades del individuo para evitar el
flujo directo.
Filtro anti-bacterias
Este tipo de filtro produce un efecto 3 en 1.
De hecho, realiza una triple acción con el fin de
detener y neutralizar partículas, tales como alérgenos,
bacterias, hongos, moho, etc., por lo que vuelve el aire
más saludable, además de prevenir la transmisión de
enfermedades contagiosas.
En el modo calefacción, el deflector dirige el flujo de aire hacia abajo.
El aire caliente se dirige hacia arriba de forma natural, y la temperatura
de la sala se elevará de manera rápida y uniforme.
En el modo enfriamiento, el deflector dirige el flujo de aire hacia arriba.
El aire frío se dirige hacia abajo de forma natural, por lo que la
temperatura de la sala disminuirá de manera rápida y uniforme.
9K
12K 18K 24K
1U09BS2ERA
1U12BS2ERA
1U18FS2ERA 1U24GS1ERA
AS09GS1ERA 620 €
YR-HD
de serie
SEER A / SCOP A
AS12GS1ERA 670 € SEER A / SCOP A
AS18GS1ERA 1.324 € SEER A / SCOP A
HFC
R410A
AS24GS1ERA 1.650 € SEER A / SCOP A
Modelo
UI AS09GS1ERA AS12GS1ERA AS18GS1ERA AS24GS1ERA
UE 1U09BS2ERA 1U12BS2ERA 1U18FS2ERA 1U24GS1ERA
Capacidad nominal
Enfriamiento W 2500 3500 4900 5590
Calefacción W 2800 3850 5500 6400
Enfriamiento Frig/h 2150 3010 4214 5500
Calefacción Kcal/h 2408 3311 4730 5504
Potencia consumida
Potencia de entrada Frío kW 0.81 1.08 1.56 2.35
Potencia de entrada Calor kW 0.92 1.07 1.52 2.23
Etiqueta energética SEER/SCOP (Promedio) 5.3/3.4 5.3/3.4 5.1/3.4 5.1/3.4
Clase energética Enfriamiento/Calefacción A/A A/A A/A A/A
Límites de funcionamiento (°C)
Enfriamiento
21~35°C (in) /
18~46°C (out)
21~35°C (in) /
18~46°C (out)
21~35°C (in) /
18~46°C (out)
21~35°C (in) /
18~46°C (out)
Calefacción
10~27°C (in) /
-15~24°C (out)
10~27°C (in) /
-15~24°C (out)
10~27°C (in) /
-15~24°C (out)
10~27°C (in) /
-15~24°C (out)
Intensidad (A) MAX. 5.8 7.8 10.2 12.3
Tensión eléctrica (Ph/V/Hz) 1/230/50 1/230/50 1/230/50 1/230/50
Caudal de aire (m³/h) 450 500 850 1100
Eliminación de humedad (10-³m³/h) 1.2 1.6 2 2.8
Refrigerante R410A R410A R410A R410A
Tuberías del refrigerante
Diámetro de tuberías líquido (pulg) 1/4” 1/4” 1/4” 1/4”
Diámetro de tuberías gas (pulg) 3/8” 3/8” 1/2” 5/8”
Longitud máxima (m) 15 15 25 25
Altura máxima (m) 10 10 15 15
Carga del refrigerante (g) 850 1100 1300 1550
Unidad interior
Dimensiones netas (mm) Ancho/Fondo/Alto 795/187/265 795/187/265 938/187/265 1046/234/299
Dimensiones embalaje (mm) Ancho/Fondo/Alto 871/304/360 871/304/360 1016/304/360 1126/344/388
Peso neto (kg) 8.8 8.8 10.5 13
Peso bruto (kg) 11.3 11.3 12.5 16.5
Nivel sonoro [dB(A)] Alto/Medio/Bajo/SuperQuiet 41/36/32/29 51/36/33/30 42/39/36/33 42/39/36/36
Unidad exterior
Alimentación eléctrica mm2
U.E. (2x2,5+T) U.E. (2x2,5+T) U.E. (2x2,5+T) U.E. (2x4,0+T)
Interconexión de control mm2
4x1,5 4x1,5 4x1,5 4x2,5
Dimensiones netas (mm) Ancho/Fondo/Alto 780/245/540 780/245/540 810/288/688 860/308/730
Dimensiones embalaje (mm) Ancho/Fondo/Alto 930/340/614 930/340/614 949/406/745 995/420/815
Peso neto (kg) 29 32 43 49
Peso bruto (kg) 32 35 45.5 52
Nivel sonoro [dB(A)] 50/38 51/39 53/44 57

13. Comercialmonosplit
Comercialmonosplit
24 25
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Conductos de baja y media presión Inverter (AD) monosplitwww.haier.es
www.haier.es
Diseño compacto
Se han reducido las dimensiones del conducto (220 mm
de altura), consiguiendo un sistema delgado y compacto
que se integra a la perfección en cualquier estancia.
Distribución del aire
Estas unidades ofrecen múltiples opciones de instalación
(conductos circulares o rectangulares).
Control remoto
1. Gama de frecuencias
más amplia para alcanzar
la temperatura con mayor
rapidez
- Más confortable
2. Máximo radio de control
- Menos vibración y ruido
- Gran eficiencia
3. Doble protección
energética
- Máxima fiabilidad para
una vida más larga
Con tecnología
Inverter 180° DC
de Haier
Con tecnología
Inverter 120° DC
Sin tecnología
Inverter
INICIO
Temperaturadelahabitación
Más calorMás frío
Menos frío Menos calor
Cuandoseenfría
Cuandosecalienta
InconfortableInconfortable
Confortable
Ventajas ALLDC Inverter
• gracias al motor del ventilador interno se consigue un
funcionamiento silencioso y un mayor ahorro energético.
• gracias al motor del ventilador externo se consigue un
funcionamiento silencioso y un mayor ahorro energético.
• el compresor DC es más potente.
Reinicio automático
Esta función permite el retorno automático del aparato
a las condiciones de operación anteriores tras un
apagón repentino. Ahora podrás dormir toda la noche
con tranquilidad, sin tener que levantarte para volver a
encender el aire acondicionado.
220 mm
Conductos de baja y media presión Inverter
24K18K 48K
28K
36K
1U24GS1ERA 1.297 €1U18FS2ERA 997 € 1U28HS1ERA 1.797 €
1U36HS1ERA 1.997 €
AD24MS1ERA 550 € SEER A+ / SCOP A
AD28NS1ERA 600 € SEER A / SCOP A
HFC
R410A
AD36NS1ERA 700 € SEER A / SCOP A
AD48NS1ERA 950 € SEER B / SCOP A
YR-E14
de serie
AD18LS1ERA 450 € SEER A / SCOP A
lateral
techo
lateral
techo
Modelo/Unidad interior AD18LS1ERA AD24MS1ERA AD28NS1ERA AD36NS1ERA AD48NS1ERA
Capacidad
nominal
Enfriamiento kW nom (mín~máx) 5 (1.8~6) 7.1 (2.0~8.2) 8.5 (2.1~9.8) 9.9 (2.2~11.0) 12.5 (6.0~14.5)
Calefacción kW nom (mín~máx) 5.5 (2~6.2) 7.5 (2.5~8.5) 9.5 (2.2~10.5) 11.0 (2.2~12.0) 14.1 (6.0~16.5)
Enfriamiento Frig/h 4250 6000 7250 8500 10413
Calefacción Kcal/h 4700 6400 8100 9025 12025
Alimentación
Tensión eléctrica Ph/V/Hz 1/230/50/60 1/230/50/60 1/230/50/60 1/230/50/60 1/230/50/60
Potencia
consumida
Enfriamiento kW nom (mín~máx) 1.53 (0.55~2.1) 2.19 (0.6~2.6) 2.65 (0.5~3.8) 3.29 (0.5~3.8) 4.15 (2.0~6.0)
Calefacción kW nom (mín~máx) 1.47 (0.6~2.1) 2.02 (0.6~2.6) 2.63 (0.5~3.8) 3.05 (0.5~3.8) 3.9 (2.0~6.0)
EER/COP 3.26/3.73 3.23/3.71 3.21/3.61 3.01/3.61 3.01/3.62
SEER/SCOP 5.1/3.6 5.6/3.8 5.4/3.5 5.3/3.4 /
Clase energética (Enfria./Calefac.) A/A A+/A A/A A/A B/A
Rendimiento
Caudal de aire (Alto/Medio/Bajo) m³/h 850/780/600 1050/1000/900 2090/1970/1792 2090/1970/1792 2090/1970/1792
Presión estática externa Pa 0/25 0/50 50/100 50/100 50/100
Presión sonora (Alto/Medio/Bajo) dB (A) 41/35/32 44/42/39 50/48/46/42 50/48/46/42 51/49/47/43
Dimensiones
y peso
Netas (An/Pr/Al) mm 1090/484/220 950/650/270 1135/742/270 1135/742/270 1135/742/270
Embalaje (An/Pr/Al) mm 1174/545/280 1170/860/340 1300/850/380 1300/850/380 1300/850/380
Neto/bruto kg 23/26.5 37/39 52/55 52/55 52/55
Mando Con cable (S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S)
Modelo/Unidad exterior 1U18FS2ERA 1U24GS1ERA 1U28HS1ERA 1U36HS1ERA 1U48LS1ERA/B
Alimentación Tensión eléctrica Ph/V/Hz 1/230/50 1/230/50/60 1/230/50/60 1/230/50/60 1-230/3-400/50-60
Rendimiento
Caudal de aire m³/h 2500 3000 3500 3500 4200
Nivel de presión sonora dB (A) 46 57 58 58 59
Dimensiones
y peso
Netas (An/Pr/Al) mm 820/310/682 860/308/730 948/340/840 948/340/840 1008/410/830
Embalaje (An/Pr/Al) mm 924/391/735 995/420/815 1040/430/1000 1040/430/1000 1130/490/930
Neto/bruto kg 48.7/52.7 49/52 64/73 65/74 82/93
Datos de
instalación
Alimentación eléctrica mm2
U.E. (2x2,5+T) U.E. (2x4,0+T) U.E. (2x2,5+T) U.E. (2x4,0+T) U.E. (4x4,0+T)
Interconexión de control mm2
4x1,5 4x2,5 4x1,5 4x2,5 4x2,5
Tipo de compresor Rotary Rotary Rotary Rotary Rotary
Refrigerante R410A R410A R410A R410A R410A
Tuberías refrigerante líquido Pulgadas 1/2” 3/8” 3/8” 3/8” 3/8”
Tuberías refrigerante gas Pulgadas 1/4” 5/8” 5/8” 5/8” 3/4”
Longitud máxima tuberías m 25 25 30 30 50
Desnivel máximo tuberías m 15 15 20 20 30
Rango de
temperatura
Enfriamiento (Mín-Máx) °C 18~43 -10~46 -10~46 -10~46 -10~46
Calefacción (Mín-Máx) °C -15~24 -15~24 -15~24 -15~24 -15~24
1U48LS1ERA monofase 2.597 €
1U48LS1ERB trifase 2.597 €

14. Comercialmonosplit
Comercialmonosplit
26 27
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Conductos de alta presión Inverter (AD) monosplitwww.haier.es
www.haier.es
Conductos de alta presión Inverter
60K
1U60IS1EAB ON-OFF 1.920 € 1U60IS1ERB trifase 2.697 €
HFC
R410A
AD60HS1ERA 1.250 €
YR-E14
de serie
Límites de funcionamiento
Rango de funcionamiento de las unidades externas.
• Refrigeración: -10°C a 46° C
• Calefacción: -15°C a 24° C
Ajusta la presión según tus necesidades
• Alta presión estática de 150Pa para adaptarse a necesidades
complejas de diseño.
• La presión estática puede ajustarse desde 50Pa hasta 150Pa, para
adaptarse a las diferentes necesidades de instalación. Así se
consigue ahorrar el coste de la caja de presión estática para el
usuario final, además del coste de su instalación.
• La unidad exterior es universal, permitiendo una gran reducción del
inventario.
refrigeración
40
30
20
10
0
-10
-20
50
calefacción
24°C
46°C
-10°C -15°C
baja
temperatura
Modelo/Unidad interior AD60HS1ERA AD60HS1ERA
Capacidad nominal
Enfriamiento kW nom (mín~máx) 15.5 (4.0~16.5) 15.5 (4.0~16.5)
Calefacción kW nom (mín~máx) 16.5 (4.0~18.0) 16.5 (4.0~18.0)
Enfriamiento Frig/h 13225 13225
Calefacción Kcal/h 14075 14075
Alimentación
Tensión eléctrica Ph/V/Hz 1/230/50/60 1/230/50/60
Potencia
consumida
Enfriamiento kW nom (mín~máx) 5.13 (2.0~6.5) 5.13 (2.0~6.5)
Calefacción kW nom (mín~máx) 4.57 (2.0~6.5) 4.57 (2.0~6.5)
EER/COP 3.02/3.61 3.02/3.61
Clase energética (Enfriamiento/Calefacción) B/A B/A
Rendimiento
Caudal de aire (Alto/Medio/Bajo) m³/h 2580/2070/1560 2580/2070/1560
Presión estática externa Pa 50~150 50~150
Nivel de presión sonora (Alto/Medio/Bajo) dB (A) 50/46/42 50/46/42
Dimensiones
y peso
Netas (An/Pr/Al) mm 1197/830/360 1197/830/360
Embalaje (An/Pr/Al) mm 1430/940/420 1430/940/420
Neto/bruto kg 54/61 54/61
Mando Con cable (S-serie) YR-E14 (S) YR-E14 (S)
Modelo/Unidad exterior 1U60IS1EAB 1U60IS1ERB
Alimentación
Tensión eléctrica Ph/V/Hz 3/400/50/60 3/400/50/60
Potencia
consumida
Enfriamiento kW 5.29 5.82
Calefacción kW 4.76 5.27
Rendimiento
Caudal de aire m³/h 6500 6500
Nivel sonoro dB (A) 60 60
Dimensiones
y peso
Netas (An/Pr/Al) mm 948/340/1250 948/340/1250
Embalaje (An/Pr/Al) mm 1095/410/1400 1095/410/1400
Neto/bruto kg 108/118 96/106
Datos de instalación
Alimentación eléctrica mm2
U.E. (4x4+T) U.E. (4x4+T)
Interconexión de control mm2
4x2,5 4x2,5
Tipo de compresor Scroll Rotary
Refrigerante R410A R410A
Tuberías refrigerante líquido Pulgadas 3/8” 1/2”
Tuberías refrigerante gas Pulgadas 3/4” 3/4”
Longitud máxima tuberías m 50 50
Desnivel máximo tuberías m 30 30
Rango de temperatura
Enfriamiento Normal °C -10~46 -10~46
Calefacción °C -15~24 -15~24
SEER B / SCOP A
ON-OFF

15. 12K
18K
Comercialmonosplit
Comercialmonosplit
28 29
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Cassettes de 4 vías Inverter (AB) monosplitwww.haier.es
www.haier.es
Diseño compacto
Se ha reducido al máximo el tamaño de las unidades para
minimizar su impacto en el ambiente.
Reducción del tamaño del panel: 70x70 cm (12K-18K)
Flujo de 4 vías
Flujo de aire de 4 vías. Movimiento automático del deflector
horizontal.
Aire fresco (excluidos 24K - 28K)
La función Fresh air permite la renovación constante de
aire en el aparato.
Fácil de limpiar
Desde el panel frontal es muy fácil acceder a los filtros para
su limpieza o sustitución periódica.
Cassette Inverter
flujo tridimensional
24K 48K 60K
28K
36K
1U24GS1ERA 1.297 €1U12BS2ERA 540 €
1U18FS2ERA 997 €
1U28HS1ERA 1.797 €
1U36HS1ERA 1.997 €
1U48LS1ERA/B 2.597 €
AB18CS1ERA 625 €
AB24ES1ERA 775 €
HFC
R410A
AB28ES1ERA 850 €
AB48ES1ERA 1.200 €
AB36ES1ERA 900 €
AB60CS1ERA 1.300 €
AB12CS1ERA 575 €
YR-HD
de serie
SEER A+ / SCOP A
SEER A / SCOP A
SEER A / SCOP A
SEER B / SCOP C
SEER A / SCOP A
SEER B / SCOP B
SEER A+ / SCOP A
Modelo/Unidad interior AB12CS1ERA AB18CS1ERA AB24ES1ERA AB28ES1ERA AB36ES1ERA AB48ES1ERA AB60CS1ERA
Capacidad
nominal
Enfriamiento kW nom 3.50 (0.9~4.5) 5 (1.8~5.8) 6.5 (2~7.3) 8.0 (2.2~9.5) 9.5 (2.2~11.2) 12.1 (6.0~14.1) 15.3 (4.0~16.5)
Calefacción kW nom 3.7 (1~4.8) 5.2 (2~6.5) 7.1 (2.5~8) 9.1 (2.5~10.0) 10.1 (2.5~11.8) 13.0 (6.0~16.0) 16.3 (4.0~17.5)
Enfriamiento Frig/h 3000 4250 5550 6825 8100 10325 13050
Calefacción Kcal/h 3150 4700 6075 7750 8612 11075 13725
Alimentación
Tensión eléctrica Ph/V/Hz 1/230/50/60 1/230/50/60 1/230/50/60 1/230/50/60 1/230/50/60 1/230/50/60 1/230/50
Potencia
consumida
Enfriamiento kW nom 1.06 (0.28~1.65) 1.53 (0.55~2) 2.02 (0.5~2.6) 2.49 (0.5~3.8) 2.49 (0.5~3.8) 4.02(2.0~6.0) 5.06(2.0~6.5)
Calefacción kW nom 0.99 (0.28~1.65) 1.52 (0.6~2) 1.91 (0.5~2.6) 2.67 (0.5~3.8) 2.8 (0.5~3.8) 4.0(2.0~6.0) 5.07(2.0~6.5)
EER/COP 3.31/3.71 3.26/3.42 3.23/3.72 3.21/3.41 3.21/3.61 3.01/3.25 3.02/3.21
SEER/SCOP 5.6/3.8 5.6/3.4 5.2/3.8 5.1/3.4 5.2/3.8 / /
Clase energética (Enfria./Calefac.) A+/A A+/A A/A A/A A/A B/C B/C
Rendimiento
Caudal de aire (Alto/Medio/Bajo) m³/h 620/520/450 700/620/500 1300/1100/870 1300/1100/870 1600/1450/1300 1600/1450/1300 1980/1750/1500
Presión sonora (Alto/Medio/Bajo) dB (A) 40/36/32 42/37/35 46/44/39 48/46/44 49/47/44 49/47/44 49/44/42
Dimensiones
y peso
Netas (An/Pr/Al) mm 570/570/260 570/570/260 840/840/240 840/840/240 840/840/290 840/840/290 1230/840/280
Embalaje (An/Pr/Al) mm 718/680/380 718/680/380 930/930/330 930/930/330 930/930/390 930/930/390 1325/920/370
Neto/bruto kg 18.5/23 18.5/23 26.8/32.6 26.8/32.6 38/45 38/45 46/53
Mando Infrarrojo (S-serie) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S)
Modelo/Unidad exterior 1U12BS2ERA 1U18FS2ERA 1U24GS1ERA 1U28HS1ERA 1U36HS1ERA 1U48LS1ERA/B 1U60IS1EAB/ERB
Alimentación Tensión eléctrica Ph/V/Hz 1/230/50 1/230/50 1/230/50/60 1/230/50/60 1/230/50/60 1-230/3-400/50-60 3/400/50/60
Rendimiento
Caudal de aire m³/h 2000 2200 3000 3500 3500 4200 6500
Presión sonora dB (A) 51/46/42/39 53/50/47/44 57 58 58 58 60
Dimensiones
y peso
Netas (An/Pr/Al) mm 780/245/540 810/288/688 860/308/730 948/340/840 948/340/840 1008/410/830 948/340/1250
Embalaje (An/Pr/Al) mm 930/340/614 949/406/745 995/420/815 1040/430/1000 1040/430/1000 1130/490/930 1095/410/1400
Neto/bruto kg 32/35 43/45.5 49/52 64/73 65/74 82/93 96/106
Datos de
instalación
Alimentación eléctrica mm2
U.E. (2x2,5+T) U.E. (2x2,5+T) U.E. (2x4,0+T) U.E. (2x2,5+T) 1/230/50/60 U.E. (4x4,0+T) U.E. (4x4+T)
Interconexión de control mm2
4x1,5 4x1,5 4x2,5 4x1,5 U.E. (2x4,0+T) 4x2,5 4x2,5
Tipo de compresor Rotary Rotary Rotary Rotary Rotary Rotary Rotary
Refrigerante R410A R410A R410A R410A R410A R410A R410A
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 3/8” 3/8” 3/8” 3/8” 3/8”
Tuberías refrigerante gas Pulgadas 3/8” 1/2” 5/8” 5/8” 5/8” 3/4” 3/4”
Longitud máxima tuberías m 15 25 25 30 30 50 50
Desnivel máximo tuberías m 10 15 15 20 20 30 30
Rango de
temperatura
Enfriamiento (Mín-Máx) °C 18~43 18~43 -10~46 -10~46 -10~46 -10~46 -10~46
Calefacción (Mín-Máx) °C -15~24 -15~24 -15~24 -15~24 -15~24 -15~24 -15~24
1U60IS1EAB ON-OFF 1.920 €
1U60IS1ERB trifase 2.697 €

16. 199 mm
2,7m
100o
70o
5 posiciones
5 posiciones
Comercialmonosplit
Comercialmonosplit
30 31
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Suelo Techo Inverter (AC) monosplitwww.haier.es
www.haier.es
Diseño compacto
Las unidades 12K y 24K tienen una profundidad de tan
solo 199 mm, para minimizar su impacto visual.
Bandeja de condensación
La unidad contiene una bandeja de condensación que
permite la recogida del agua, independientemente de si la
instalación es horizontal o vertical.
Fácil de limpiar
Desde el panel frontal es muy fácil acceder a los filtros para
su limpieza o sustitución periódica.
Distribución del aire
El aire se distribuye por igual en todos los rincones de la
habitación para proporcionar el máximo confort.
Suelo Techo Inverter
18K 24K
28K
36K
60K
1U24GS1ERA 1.297 €1U18FS2ERA 997 € 1U28HS1ERA 1.797 €
1U36HS1ERA 1.997 €
1U48LS1ERA/B 2.597 €
AC24CS1ERA 825 €
AC28ES1ERA 1.125 €
HFC
R410A
AC36ES1ERA 1.175 €
AC48FS1ERA 1.450 €
AC18CS1ERA 650 €
YR-HD
de serie
AC60FS1ERA 2.050 €
SEER A / SCOP A
SEER A+ / SCOP A
SEER A+ / SCOP A
SEER A / SCOP B
SEER A+ / SCOP A
SEER B / SCOP B
Modelo/Unidad interior AC18CS1ERA AC24CS1ERA AC28ES1ERA AC36ES1ERA AC48FS1ERA AC60FS1ERA
Capacidad
nominal
Enfriamiento kW nom (mín~máx) 5 (1.8~5.8) 6.3 (2~7.3) 8.5 (2.1~10.0) 10.0 (2.2~11.0) 12.5 (6.0~14.5) 15.5 (4.0~16.5)
Calefacción kW nom (mín~máx) 5.5 (2~6.5) 7.1 (2.5~8.0) 9.5 (2.2~10.5) 10.6 (2.2~11.8) 14.1 (6.0~16.5) 16.5 (4.0~18.0)
Enfriamiento Frig/h 4250 5550 7250 8500 10663 13225
Calefacción Kcal/h 4675 6075 8100 9025 12025 14075
Alimentación
Tensión eléctrica Ph/V/Hz 1/230/50/60 1/230/50/60 1/230/50/60 1/230/50/60 1/230/50/60 1/230/50/60
Potencia
consumida
Enfriamiento kW nom (mín~máx) 1.53 (0.55~2) 2.14 (0.5~2.6) 2.35 (0.5~2.6) 2.77 (0.5~3.8) 3.89 (2.0~6.0) 5.14 (2.0~6.5)
Calefacción kW nom (mín~máx) 1.48 (0.6~2) 2.08 (0.5~2.6) 2.63 (0.5~2.6) 2.94 (0.5~3.8) 4.10 (2.0~6.0) 4.83 (2.0~6.5)
EER/COP 3.26/3.72 3.01/3.41 3.61/3.61 4.0/3.61 3.21/3.44 3.02/3.42
SEER/SCOP 5.7/3.6 5.4/3.6 5.9/3.9 5.8/3.8 / /
Clase energética (Enfria./Calefac.) A+/A A/A A+/A A+/A A/B B/B
Rendimiento
Caudal de aire (Alto/Medio/Bajo) m³/h 800/720/650 850/800/720 1630/1537/1375 1630/1537/1375 2000/1800/1400 2000/1800/1400
Presión sonora (Alto/Medio/Bajo) dB (A) 44/41/36 44/41/36 49/45/43 49/45/43 53/51/49 53/51/49
Dimensiones
y peso
Netas (An/Pr/Al) mm 990/655/199 990/655/199 1298/700/240 1298/700/240 1580/700/240 1580/700/240
Embalaje (An/Pr/Al) mm 1150/750/300 1150/750/300 1500/790/315 1500/790/315 1710/790/315 1710/790/315
Neto/bruto kg 28.3/34.3 28.3/34.3 37/47 37/47 54/61 54/61
Mando Infrarrojo (S-serie) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S)
Modelo/Unidad exterior 1U18FS2ERA 1U24GS1ERA 1U28HS1ERA 1U36HS1ERA 1U48LS1ERA/B 1U60IS1EAB/ERB
Alimentación Tensión eléctrica Ph/V/Hz 1/230/50 1/230/50/60 1/230/50/60 1/230/50/60 1-230/3-400/50-60 3/400/50/60
Rendimiento
Caudal de aire m³/h 2200 3000 3500 3500 4200 6500
Presión sonora dB (A) 53 57 58 58 59 60
Dimensiones
y peso
Netas (An/Pr/Al) mm 810/288/688 860/308/730 948/340/840 948/340/840 1008/410/830 948/340/1250
Embalaje (An/Pr/Al) mm 949/406/745 995/420/815 1040/430/1000 1040/430/1000 1130/490/930 1095/410/1400
Neto/bruto kg 43/45.5 49/52 64/73 65/74 80/90 108/118
Datos de
instalación
Alimentación eléctrica mm2
U.E. (2x2,5+T) U.E. (2x4,0+T) U.E. (2x2,5+T) 1/230/50/60 U.E. (4x4,0+T) U.E. (4x4+T)
Interconexión de control mm2
4x1,5 4x2,5 4x1,5 U.E. (2x4,0+T) 4x2,5 4x2,5
Tipo de compresor Rotary Rotary Rotary Rotary Rotary Scrooll
Refrigerante R410A R410A R410A R410A R410A R410A
Tuberías refrigerante líquido Pulgadas 1/4” 3/8” 3/8” 3/8” 3/8” 3/8”
Tuberías refrigerante gas Pulgadas 1/2” 5/8” 5/8” 5/8” 3/4” 3/4”
Longitud máxima tuberías m 25 25 30 30 50 50
Desnivel máximo tuberías m 15 15 20 20 30 30
Rango de
temperatura
Enfriamiento (Mín-Máx) °C 18~43 -10~46 -10~46 -10~46 -10~43 -10~46
Calefacción (Mín-Máx) °C -15~24 -15~24 -15~24 -15~24 -15~24 -15~24
48K
1U60IS1EAB ON-OFF 1.920 €
1U60IS1ERB trifase 2.697 €

17. Comercialmonosplit
32 33
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Columnas Inverter (AP) monosplitwww.haier.es
www.haier.es
Dos diseños a elegir
Las unidades interiores de columna están disponibles con
dos estéticas diferentes: KS (48K-60K) y DS (48K)
Display LCD
Controla las funciones en su pantalla LCD perfectamente
diseñada.
Gran ángulo de envío
de aire (160º)
Gracias a su gran ángulo
de cobertura (160º), el aire
emitido por las columnas
llega a todos los rincones
de la habitación.
Funcionamiento silencioso
Con un diseño óptimo, un nuevo material de aislamiento y una
unidad exterior con un compresor de alta calidad, se reduce el ruido
en el funcionamiento.
Flujo de aire circular y natural.
Evita “el síndrome del aire acondicionado”
Aplicando una tecnología
innovadora de aire circular,
simulando el espectro de
frecuencias natural y ajustando
la velocidad del ventilador, estas
columnas aportan un flujo de aire
tridimensional completamente
natural, no dañino para el cuerpo
y mucho más confortable.
Flujo de aire de larga distancia (15 m)
Para adaptarse a las necesidades de grandes superficies, estas
columnas aportan un flujo de aire de larga distancia (15 m) y cubren
un amplio ángulo de envío de aire (160º).
Diseño KS Diseño DS
Columna Inverter
48K 48K 60K
1U48LS1ERA monofase 2.597 €
1U48LS1ERB trifase 2.597 €
AP48DS1ERA 1.200 €
AP60KS1ERA 1.350 €
HFC
R410A
AP48KS1ERA 1.150 €
YR-HD
de serie
1U60IS1EAB ON-OFF 1.920 €
1U60IS1ERB trifase 2.697 €
Comercialmonosplit
Modelo/Unidad interior AP48KS1ERA AP48KS1ERA AP48DS1ERA AP48DS1ERA AP60KS1ERA
Capacidad
nominal
Enfriamiento kW nom (mín~máx) 12.5 (6.0-14.5) 12.5 (6.0-14.5) 12.5 (6.0-14.5) 12.5 (6.0-14.5) 15.5 (4.0~16.5)
Calefacción kW nom (mín~máx) 13.0 (6.0~16.5) 13.0 (6.0~16.5) 13.0 (6.0~16.5) 13.0 (6.0~16.5) 16.5 (4.0~18.0)
Enfriamiento Frig/h 10665 10665 10665 10665 13,225
Calefacción Kcal/h 12025 12025 12025 12025 14075
Alimentación
Tensión eléctrica Ph/V/Hz 1/230/50 1/230/50 1/230/50 1/230/50 1/230/50
Potencia
consumida
Enfriamiento kW nom (mín~máx) 3.84 (2.0~6.0) 3.84 (2.0~6.0) 3.90 (2.0~6.0) 3.90 (2.0~6.0) 5.13 (2.0~6.5)
Calefacción kW nom (mín~máx) 3.81 (2.0~6.0) 3.81 (2.0~6.0) 3.81 (2.0~6.0) 3.81 (2.0~6.0) 4.83 (2.0~6.5)
EER/COP 3.25/3.41 3.25/3.41 3.21/3.41 3.21/3.41 3.02/3.21
SEER/SCOP / / / / /
Clase energética (Enfria./Calefac.) A/B A/B A/B A/B B/C
Rendimiento
Caudal de aire (Alto/Medio/Bajo) m³/h 1750/1500/1350 1750/1500/1350 1750/1500/1350 1750/1500/1350 1750/1500/1350
Presión sonora (Alto/Medio/Bajo) dB (A) 51/48/44 51/48/44 48/44/40 48/44/40 51/48/44
Dimensiones
y peso
Netas (An/Pr/Al) mm 1850/600/350 1850/600/350 1824/529/380 1824/529/380 1850/600/350
Embalaje (An/Pr/Al) mm 1980/660/420 1980/660/420 1965/625/465 1965/625/465 1980/660/420
Neto/bruto kg 59/70 59/70 55/62 55/62 59/70
Mando Infrarrojo (S-serie) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S)
Modelo/Unidad exterior 1U48LS1ERA 1U48LS1ERB 1U48LS1ERA 1U48LS1ERB 1U60IS1EAB/RB
Alimentación Tensión eléctrica Ph/V/Hz 1/230/50/60 3/400/50/60 1/230/50/60 3/400/50/60 3/400/50/60
Rendimiento
Caudal de aire m³/h 4200 4200 4200 4200 6500
Nivel de presión sonora dB (A) 59 59 59 59 60
Dimensiones
y peso
Netas (An/Pr/Al) mm 1008/410/830 1008/410/830 1008/410/830 1008/410/830 948/340/1250
Embalaje (An/Pr/Al) mm 1130/490/930 1130/490/930 1130/490/930 1130/490/930 1095/410/1400
Neto/bruto kg 82/93 82/93 82/93 82/93 96/106
Datos de
instalación
Alimentación eléctrica mm2
U.E. (4x4,0+T) U.E. (4x4,0+T) U.E. (4x4,0+T) U.E. (4x4,0+T) U.E. (4x4+T)
Interconexión de control mm2
4x2,5 4x2,5 4x2,5 4x2,5 4x2,5
Tipo de compresor Rotary Rotary Rotary Rotary Rotary
Refrigerante R410A R410A R410A R410A R410A
Tuberías refrigerante líquido Pulgadas 3/8” 3/8” 3/8” 3/8” 3/8”
Tuberías refrigerante gas Pulgadas 3/4” 3/4” 3/4” 3/4” 3/4”
Longitud máxima tuberías m 50 50 50 50 50
Desnivel máximo tuberías m 30 30 30 30 30
Rango de
temperatura
Enfriamiento (Mín-Máx) °C -10~46 -10~46 -10~46 -10~46 -10~46
Calefacción (Mín-Máx) °C -15~24 -15~24 -15~24 -15~24 -15~24
SEER A / SCOP B
SEER A / SCOP B
SEER B / SCOP C

18. Solucionesmultisplit
Solucionesmultisplit
34 35
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Soluciones multisplitSoluciones multisplitwww.haier.es
www.haier.es
7000 btu/h - 2,2 kW
18000 btu/h - 5 kW
24000 btu/h - 7 kW9000 btu/h - 2,8 kW
19000 btu/h - 5,4 kW
12000 btu/h - 3,6 kW
30000 btu/h - 8,1 kW
18000 btu/h - 5 kW
34000 btu/h - 10 kW
Aqua (QS2)
Zircon (ZS2)
Home (ZS2)
Cassettes de 4 vías Inverter (AB)
Cassettes de 4 vías Inverter (AB)
Cassettes de 4 vías Inverter (AB)
Unidades exteriores
AS09QS2ERA-WAS07QS2ERA-W
AS09QS2ERA-BAS07QS2ERA-B
AS12QS2ERA-W
AS12QS2ERA-B
AS09ZS2ERAAS07ZS2ERA AS12ZS2ERA AS18ZS2ERA
AS09GS1ERAAS07GS1ERA AS12GS1ERA AS18GS1ERA AS24GS1ERA
2U18FS2ERA 3U19FS1ERA 4U30HS1ERA 5U34HS1ERA
AB12CS1ERA
AD12LS1ERA
AD12MS1ERA
AB18CS1ERA
AD18LS1ERA
AD18MS1ERA
AB24ES1ERA
AD24LS1ERA
AD24MS1ERA
AB09CS1ERA
AD09LS1ERA

19. Unidadesinterioresdomésticomultisplit
Unidadesexterioresmultisplit
36 37
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Aqua Inverter (QS2) multisplitUnidades exteriores Inverter multisplitwww.haier.es
www.haier.es
9K7K
18K 19K 30K 34K
12K
AS07QS2ERA-W 440 €
AS07QS2ERA-B 440 €
AS09QS2ERA-W 465 €
AS09QS2ERA-B 465 €
HFC
R410A
HFC
R410A
AS12QS2ERA-W 490 €
AS12QS2ERA-B 490 €
1:2 2U18FS2ERA
1.382 €
1:3 3U19FS1ERA
2.032 €
1:4 4U30HS1ERA
3.172 €
1:5 5U34HS1ERA
3.687 €
Modelo/Unidad exterior 2U18FS2ERA 3U19FS1ERA 4U30HS1ERA 5U34HS1ERA
Capacidad
nominal
Enfriamiento kW nom (mín~máx) 5.1 (1.3~5.8) 5.4 (1.5~7) 8.8 (1.5~9.8) 10 (1.5~11)
Calefacción kW nom (mín~máx) 5.8 (1.9~6.6) 6.5 (1.8~8.1) 9.8 (1.8~10.5) 10.7 (1.8~11.5)
Enfriamiento Frig/h nom (mín~máx) 4386 (1118~4988) 4644 (1290~6020) 6966 (1290~8428) 8600 (1290~9460)
Calefacción Kcal/h nom (mín~máx) 4988 (1634~5676) 5590 (1548~6966) 8428 (1548~9030) 9460 (1548~9890)
Alimentación
Tensión eléctrica Ph/V/Hz 1/230/50 1/220~240/50/60 1/220~240/50/60 1/220~240/50/60
Potencia
consumida
Enfriamiento kW nom (mín~máx) 1,54 (0.35/2.07) 1.21 (0.5/2.6) 2.40 (0.55/3.8) 2.94 (0.55/4)
Calefacción kW nom (mín~máx) 1.55 (0.45/2.30) 1.52 (0.5/2.6) 2.43 (0.55/3.8) 2.85 (0.55/4)
EER/COP 3.31/3.74 4.46/4.28 4.7/4.03 4.63/3.75
SEER/SCOP 5.6/3.8 6.6/3.81 6.11/3.81 6.11/3.81
Clase energética (Enfria./Calefac.) A+/A A++/A A++/A A++/A
Eléctrica mm2
2x4+T 2x4+T 2x4+T 2x4+T
Rendimiento
Caudal de aire (Alto/Medio/Bajo) m³/h 2900 2000 4000 4000
Presión sonora (Alto/Medio/Bajo) dB (A) 53 52 58 58
Dimensiones y
peso
Netas (An/Pr/Al) mm 810/288/688 810/288/688 948/340/840 948/340/840
Embalaje (An/Pr/Al) mm 949/406/745 949/406/745 1090/410/935 1090/410/935
Neto/bruto kg 43.5/46.5 51/ 53 76/87 77/88
Datos de
instalación
Alimentación eléctrica mm2
2x4+T 2x4+T 2x4+T 2x4+T
Interconexión de control mm2
3x1,5xU.I. 3x1,5xU.I. 4x1,5xU.I. 4x1,5xU.I.
Tipo de compresor Rotary Rotary Rotary Rotary
Refrigerante R410A R410A R410A R410A
Tuberías refrigerante líquido Pulgadas 2×1/4” 3×1/4” 4×1/4” 5×1/4”
Tuberías refrigerante gas Pulgadas 2×3/8” 3×3/8” 3×3/8”+1×1/2” 4×3/8”+1×1/2”
Longitud máxima tuberías m 30 50 70 80
Longitud tubería individual (máx) m 20 25 25 25
Distancia máxima tuberías m 15 15 15 15
Desnivel máximo tuberías m 15 7.5 7.5 7.5
Rango de
temperatura
Enfriamiento (Mín-Máx) °C 18~46 -10~46 -10~46 -10~46
Calefacción (Mín-Máx) °C -15~24 -15~24 -15~24 -15~24
Modelo/Unidad interior AS07QS2ERA-W/B AS09QS2ERA-W/B AS12QS2ERA-W/B
Capacidad nominal
Enfriamiento W 2000 2630 3500
Calefacción W 2200 2800 3900
Enfriamiento Frig/h 1750 2262 3010
Calefacción Kcal/h 1925 2408 3354
Alimentación
Tensión eléctrica Ph/V/Hz 1/230/50 1/230/50 1/230/50
Clase energética (Enfria./Calefac.) A+/A A+/A A+/A
Rendimiento
Caudal de aire (Alto/Medio/Bajo) m³/h 420 450 500
Presión sonora (Alto/Medio/Bajo) dB (A) 34/22 34/22 35/23
Dimensiones y peso
Netas (An/Pr/Al) mm 860/175/285 860/175/285 860/175/285
Embalaje (An/Pr/Al) mm 938/265/360 938/265/360 938/265/360
Neto/bruto kg 10/11.7 10/11.7 10/11.7
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 1/4”
Tuberías refrigerante gas Pulgadas 3/8” 3/8” 3/8”
Mando Infrarrojo (S-serie) YR-HB01 (S) YR-HB01 (S) YR-HB01 (S)
SEER A+ / SCOP A SEER A++ / SCOP A SEER A++ / SCOP A SEER A++ / SCOP A
SEER A+ / SCOP A
SEER A+ / SCOP A
SEER A+ / SCOP A
SEER A+ / SCOP A
SEER A+ / SCOP A
SEER A+ / SCOP A
YR-HB01
de serie

20. UnidadesinterioresdomésticomultisplitSEASONALSUPERMATCH
UnidadesinterioresdomésticomultisplitSEASONALSUPERMATCH
38 39
www.haier.es
www.haier.es
Home Inverter (GS1) multisplitZircon Inverter (ZS2) multisplit
AS07ZS2ERA 290 €
AS09ZS2ERA 309 €
AS12ZS2ERA 320 €
AS18ZS2ERA 355 €
7K 9K
YR-HD
de serie
YR-HD
de serie
HFC
R410A
12K 18K
9K7K 12K
AS07GS1ERA 130 €
AS09GS1ERA 130 €
AS12GS1ERA 130 €
HFC
R410A
AS18GS1ERA 324 €
AS24GS1ERA 350 €
24K18K
Modelo/Unidad interior AS07ZS2ERA AS09ZS2ERA AS12ZS2ERA AS18ZS2ERA
Capacidad nominal
Enfriamiento W 2000 2630 3500 5200
Calefacción W 2200 3000 4000 5650
Enfriamiento Frig/h 1750 2262 3010 4472
Calefacción Kcal/h 1925 2580 3440 4859
Alimentación
Tensión eléctrica Ph/V/Hz 1/230/50 1/230/50 1/230/50 1/230/50
Clase energética (Enfria./Calefac.) A+/A A+/A A+/A A+/A
Rendimiento
Caudal de aire (Alto/Medio/Bajo) m³/h 450 450 500 900
Presión sonora (Alto/Medio/Bajo) dB (A) 40/28 40/28 41/29 42/33
Dimensiones y peso
Netas (An/Pr/Al) mm 798/205/272 798/205/272 798/205/272 960/235/310
Embalaje (An/Pr/Al) mm 850/257/312 850/257/312 850/257/312 1036/313/375
Neto/bruto kg 9/11 9/11 9/11 11.5/13.5
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 1/4” 1/4”
Tuberías refrigerante gas Pulgadas 3/8” 3/8” 3/8” 1/2”
Mando Infrarrojo (S-serie) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S)
Modelo/Unidad interior AS07GS1ERA AS09GS1ERA AS12GS1ERA AS18GS1ERA AS24GS1ERA
Capacidad nominal
Enfriamiento W 2000 2500 3500 4900 5590
Calefacción W 2200 2800 3850 5500 6400
Enfriamiento Frig/h 1750 2150 3010 4214 5500
Calefacción Kcal/h 1925 2408 3311 4730 5504
Alimentación
Tensión eléctrica Ph/V/Hz 1/230/50 1/230/50 1/230/50 1/230/50 1/230/50
Clase energética (Enfria./Calefac.) A+/A A/A A/A A/A A/A
Rendimiento
Caudal de aire (Alto/Medio/Bajo) m³/h 450 450 500 850 1100
Presión sonora (Alto/Medio/Bajo) dB (A) 40/28 41/29 51/30 42/33 42/36
Dimensiones y peso
Netas (An/Pr/Al) mm 795/187/265 795/187/265 795/187/265 938/187/265 1046/230/299
Embalaje (An/Pr/Al) mm 871/304/360 871/304/360 871/304/360 1016/304/360 1126/344/388
Neto/bruto kg 8.8/11.3 8.8/11.3 8.8/11.3 10.5/12.5 13/16.5
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 1/4” 1/4” 3/8”
Tuberías refrigerante gas Pulgadas 3/8” 3/8” 3/8” 1/2” 5/8”
Mando Infrarrojo (S-serie) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S)
SEER A+ / SCOP A SEER A / SCOP A
SEER A+ / SCOP A SEER A / SCOP A
SEER A+ / SCOP A SEER A / SCOP A
SEER A+ / SCOP A SEER A / SCOP A
SEER A+ / SCOP A

21. Unidadesinteriorescomercialmultisplit
Unidadesinteriorescomercialmultisplit
SEASONALSUPERMATCH
SEASONALSUPERMATCH
40 41
Cassettes de 4 vías Inverter (AB) multisplitwww.haier.es
www.haier.es
9K 12K
AB12CS1ERA 575 €
AB18CS1ERA 625 €
HFC
R410A
AB24ES1ERA 775 €
AB09CS1ERA 450 €
YR-HD
de serie
18K 24K
Modelo/Unidad interior AB09CS1ERA AB12CS1ERA AB18CS1ERA AB24ES1ERA
Capacidad nominal
Enfriamiento kW nom (mín~máx) 2.6 3.50 (0.9~4.5) 5 (1.8~5.8) 6.5 (2~7.3)
Calefacción kW nom (mín~máx) 2.9 3.7 (1~4.8) 5.2 (2~6.5) 7.1 (2.5~8)
Enfriamiento Frig/h 2250 3000 4250 5550
Calefacción Kcal/h 2500 3150 4700 6075
Alimentación
Tensión eléctrica Ph/V/Hz 1/230/50/60 1/230/50/60 1/230/50/60 1/230/50/60
Clase energética (Enfria./Calefac.) A+/A A+/A A+/A A/A
Rendimiento
Caudal de aire (Alto/Medio/Bajo) m³/h 620/520/450 620/520/450 680/620/500 1300/1100/870
Presión sonora (Alto/Medio/Bajo) dB (A) 40/36/32 40/36/32 42/37/35 46/44/39
Dimensiones y peso
Netas (An/Pr/Al) mm 570/570/260 570/570/260 570/570/260 840/840/240
Embalaje (An/Pr/Al) mm 718/680/380 718/680/380 718/680/380 930/930/330
Neto/bruto kg 17/20 18.5/23 18.5/23 26.8/32.6
Modelo panel PB-700IB PB-700IB PB-700IB PB-950JB
Panel netas (An/Pr/Al) mm 700/700/60 700/700/60 700/700/60 950/950/60
Panel embalaje (An/Pr/Al) mm 740/750/115 740/750/115 740/750/115 985/985/115
Neto/bruto kg 2.8/4.8 2.8/4.8 2.8/4.8 4.2/6.3
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 1/4” 3/8”
Tuberías refrigerante gas Pulgadas 3/8” 3/8” 1/2” 5/8”
Mando Infrarrojo (S-serie) YR-HD (S) YR-HD (S) YR-HD (S) YR-HD (S)
SEER A+ / SCOP A
SEER A+ / SCOP A
SEER A / SCOP A
SEER A+ / SCOP A

22. UnidadesinteriorescomercialmultisplitSEASONALSUPERMATCH
UnidadesinteriorescomercialmultisplitSEASONALSUPERMATCH
42 43
Conductos de baja presión Inverter (AD) multisplitwww.haier.es
www.haier.es
YR-E14
de serie
Modelo/Unidad interior AD09LS1ERA AD12LS1ERA AD18LS1ERA AD24LS1ERA
Capacidad nominal
Enfriamiento kW 2.5 3.5 5 6.8
Calefacción kW 2.9 4 5.5 7.1
Enfriamiento Frig/h 2250 3000 4300 5848
Calefacción Kcal/h 2450 3425 4730 6106
Alimentación
Tensión eléctrica Ph/V/Hz 1/230/50/60 1/230/50/60 1/230/50/60 1/230/50/60
Clase energética (Enfria./Calefac.) A/A A/A A/A A/A
Rendimiento
Caudal de aire (Alto/Medio/Bajo) m³/h 550/450/400 550/450/400 850/780/600 1200/1050/850
Presión estática 0/25 0/25 0/25 0/25
Presión sonora (Alto/Medio/Bajo) dB (A) 37/34/31 37/34/31 41/35/32 46/42/38
Dimensiones y peso
Netas (An/Pr/Al) mm 610/484/220 610/484/220 1090/484/220 1090/484/220
Embalaje (An/Pr/Al) mm 710/545/280 710/545/280 1174/545/280 1174/545/280
Peso neto/bruto kg 14/16 14/16 23/26.5 25.2/28.4
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 1/4” 3/8”
Tuberías refrigerante gas Pulgadas 3/8” 3/8” 1/2” 5/8”
Mando Con cable (S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S)
AD12LS1ERA 435 €
AD18LS1ERA 450 €
AD24LS1ERA 590 €
AD09LS1ERA 415 €
SEER A / SCOP A
SEER A / SCOP A
SEER A / SCOP A
SEER A / SCOP A
9K 12K
HFC
R410A
18K 24K

23. UnidadesinteriorescomercialmultisplitSEASONALSUPERMATCH
UnidadesinteriorescomercialmultisplitSEASONALSUPERMATCH
44 45
Conductos de media presión Inverter (AD) multisplitwww.haier.es
www.haier.es
YR-E14
de serie
Modelo/Unidad interior AD12MS1ERA AD18MS1ERA AD24MS1ERA
Capacidad nominal
Enfriamiento kW nom (mín~máx) 3.50 (0.9~4.5) 5 (1.8~6) 7.1 (2.0~8.2)
Calefacción kW nom (mín~máx) 4.00 (1~4.8) 5.5 (2~6.2) 7.5 (2.5~8.5)
Enfriamiento Frig/h 3010 4300 6106
Calefacción Kcal/h 3440 4730 6450
Alimentación
Tensión eléctrica Ph/V/Hz 1/230/50/60 1/230/50/60 1/230/50/60
Clase energética (Enfria./Calefac.) A+/A A+/A A+/A
Rendimiento
Caudal de aire (Alto/Medio/Bajo) m³/h 550/450/400 880/810/630 1050/1000/900
Presión estática 0/50 0/50 0/50
Presión sonora (Alto/Medio/Bajo) dB (A) 44/42/39 44/42/39 44/42/39
Dimensiones y peso
Netas (An/Pr/Al) mm 720/650/270 720/650/270 950/650/270
Embalaje (An/Pr/Al) mm 940/860/340 940/860/340 1170/860/340
Neto/bruto kg 28/30 28/30 37/39
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 3/8”
Tuberías refrigerante gas Pulgadas 3/8” 1/2” 5/8”
Mando Con cable (S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S)
AD12MS1ERA 450 €
AD18MS1ERA 535 €
AD24MS1ERA 550 €
SEER A+ / SCOP A
SEER A+ / SCOP A
SEER A+ / SCOP A
12K
HFC
R410A
18K 24K

24. Combinacionesyrendimientomultisplit
Combinacionesyrendimientomultisplit
46 47
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Combinaciones y rendimiento multisplitCombinaciones y rendimiento multisplit
2U18FS2ERA
www.haier.es
www.haier.es
COMB.
Combinaciones Capacidad nominal (kW) Suma potencia máxima (kW) Potencia consumida (kW) Intensidad absorbida (A) EER (W/W)
Clase
energética
Unidad A Unidad B Unidad C Unidad A Unidad B Unidad C Unidad A Unidad B Unidad C Mín. Nom. Máx. Mín. Nom. Máx.
Capacidad
nominal
1 : 2
7 — — 2.50 — — 1.10 2.00 2.75 0.28 0.57 0.96 1.4 2.7 4.5 5.6 A+
9 — — 3.10 — — 1.10 2.50 3.35 0.28 0.72 1.16 1.4 3.3 5.4 5.6 A+
12 — — 3.80 — — 1.10 3.40 3.85 0.30 1.00 1.35 1.4 4.8 6.3 5.6 A+
7 7 — 2.50 2.50 — 1.30 4.90 5.25 0.36 1.48 1.88 1.7 7.1 8.6 5.5 A
7 9 — 2.20 2.90 — 1.30 4.90 5.25 0.36 1.48 1.88 1.7 7.1 8.6 5.3 A
7 12 — 1.95 3.35 — 1.30 5.00 5.45 0.36 1.54 1.99 1.7 7.4 9.1 5.3 A
9 9 — 2.65 2.65 — 1.30 5.00 5.45 0.37 1.54 1.99 1.7 7.3 9.1 5.1 A
9 12 — 2.30 3.05 — 1.30 5.00 5.55 0.37 1.54 2.04 1.7 7.3 9.1 5.1 A
12 12 — 2.70 2.70 — 1.30 5.00 5.65 0.37 1.54 2.08 1.7 7.3 9.3 5.1 A
COMB.
Combinaciones Capacidad nominal (kW) Suma potencia máxima (kW) Potencia consumida (kW) Intensidad absorbida (A) COP (W/W)
Clase
energética
Unidad A Unidad B Unidad C Unidad A Unidad B Unidad C Unidad A Unidad B Unidad C Mín. Nom. Máx. Mín. Nom. Máx.
Capacidad
nominal
1 : 2
7 — — 2.50 — — 1.30 2.70 3.05 0.38 0.80 1.22 1.8 4.0 5.7 3.0 B
9 — — 3.10 — — 1.30 2.95 3.55 0.38 0.86 1.40 1.8 4.3 6.5 3.0 B
12 — — 3.80 — — 1.30 3.90 4.35 0.38 1.12 1.70 1.8 5.7 7.9 3.0 B
7 7 — 2.80 2.80 — 1.60 5.40 6.05 0.41 1.54 2.25 1.9 7.1 10.3 3.2 B
7 9 — 2.50 3.30 — 1.60 5.40 6.05 0.41 1.54 2.25 1.9 7.1 10.3 3.2 B
7 12 — 2.25 3.95 — 1.70 5.60 6.25 0.42 1.55 2.25 2.0 7.4 10.3 3.4 A
9 9 — 3.10 3.10 — 1.70 5.60 6.25 0.42 1.53 2.25 2.0 7.3 10.3 3.4 A
9 12 — 2.60 3.60 — 1.80 5.60 6.35 0.43 1.53 2.28 2.0 7.3 10.2 3.4 A
12 12 — 3.10 3.10 — 1.90 5.60 6.45 0.45 1.53 2.31 2.1 7.3 10.4 3.4 A
Frío
Calor
3U19FS1ERA
COMB.
Combinaciones Capacidad nominal (kW) Suma potencia máxima (kW) Potencia consumida (kW) Intensidad absorbida (A) EER (W/W)
Clase
energética
Unidad A Unidad B Unidad C Unidad A Unidad B Unidad C Mín. Nom. Máx. Mín. Nom. Máx. Mín. Nom. Máx.
Capacidad
nominal
1 : 2
7 7 — 2.00 2.00 — 1.00 4.00 4.40 0.50 1.30 2.60 2.22 5.77 12.00 3.08 B
7 9 — 2.00 2.50 — 1.00 4.50 4.90 0.50 1.50 2.60 2.22 6.65 12.00 3.00 B
7 12 — 1.96 3.44 — 1.00 5.40 5.80 0.50 1.65 2.60 2.22 7.32 12.00 3.27 A
7 18 — 1.54 3.86 — 1.50 5.40 7.00 0.50 1.65 2.60 2.22 7.32 12.00 3.27 A
9 9 — 2.50 2.50 — 1.00 5.00 7.00 0.50 1.55 2.60 2.22 6.88 12.00 3.23 A
9 12 — 2.25 3.15 — 1.50 5.40 7.00 0.50 1.57 2.60 2.22 6.94 12.00 3.45 A
9 18 — 1.80 3.60 — 1.50 5.40 7.00 0.50 1.65 2.60 2.22 7.32 12.00 3.27 A
12 12 — 2.70 2.70 — 1.50 5.40 7.00 0.50 1.57 2.60 2.22 6.94 12.00 3.45 A
12 18 — 2.22 3.18 — 1.50 5.40 7.00 0.50 1.65 2.60 2.22 7.32 12.00 3.27 A
1 : 3
7 7 7 1.80 1.80 1.80 1.50 5.40 7.00 0.50 1.65 2.60 2.22 7.32 12.00 3.27 A
7 7 9 1.66 1.66 2.08 1.50 5.40 7.00 0.50 1.65 2.60 2.22 7.32 12.00 3.27 A
7 7 12 1.44 1.44 2.52 1.50 5.40 7.00 0.50 1.65 2.60 2.22 7.32 12.00 3.27 A
7 7 18 1.20 1.20 3.00 1.50 5.40 7.00 0.50 1.65 2.60 2.22 7.32 12.00 3.27 A
7 9 9 1.54 1.93 1.93 1.50 5.40 7.00 0.50 1.60 2.60 2.22 7.10 12.00 3.37 A
7 9 12 1.35 1.69 2.36 1.50 5.40 7.00 0.50 1.60 2.60 2.22 7.10 12.00 3.37 A
7 12 12 1.20 2.10 2.10 1.50 5.40 7.00 0.50 1.60 2.60 2.22 7.10 12.00 3.38 A
9 9 9 1.80 1.80 1.80 1.50 5.40 7.00 0.50 1.41 2.60 2.22 6.25 12.00 3.84 A
9 9 12 1.59 1.59 2.22 1.50 5.40 7.00 0.50 1.41 2.60 2.22 6.26 12.00 3.83 A
9 12 12 1.42 1.99 1.99 1.50 5.40 7.00 0.50 1.50 2.60 2.22 6.65 12.00 3.60 A
Frío
COMB.
Combinaciones Capacidad nominal (kW) Suma potencia máxima (kW) Potencia consumida (kW) Intensidad absorbida (A) EER (W/W)
Clase
energética
Unidad A Unidad B Unidad C Unidad A Unidad B Unidad C Mín. Nom. Máx. Mín. Nom. Máx. Mín. Nom. Máx.
Capacidad
nominal
1 : 2
7 7 — 2.30 2.30 — 1.20 4.60 5.00 0.47 1.35 2.30 2.50 5.99 10.20 3.41 B
7 9 — 2.30 2.90 — 1.20 5.20 5.70 0.47 1.65 2.30 2.50 7.32 13.00 3.15 D
7 12 — 2.30 3.80 — 1.20 6.10 6.50 0.47 1.65 2.30 2.50 7.32 13.00 3.70 A
7 18 — 1.92 4.58 — 1.80 6.50 8.10 0.50 1.65 2.60 2.65 7.32 13.00 3.94 A
9 9 — 2.90 2.90 — 1.80 5.80 8.10 0.50 1.60 2.60 2.65 7.10 13.00 3.63 A
9 12 — 2.81 3.69 — 1.80 6.50 8.10 0.50 1.61 2.60 2.50 7.13 13.00 4.04 A
9 18 — 2.24 4.26 — 1.80 6.50 8.10 0.50 1.65 2.60 2.50 7.32 13.00 3.94 A
12 12 — 3.25 3.25 — 1.80 6.50 8.10 0.50 1.61 2.60 2.65 7.13 13.00 4.04 A
12 18 — 2.66 3.84 — 1.80 6.50 8.10 0.50 1.65 2.60 2.65 7.32 13.00 3.94 A
1 : 3
7 7 7 2.17 2.17 2.17 1.80 6.50 8.10 0.50 1.55 2.60 2.50 6.88 13.00 4.19 A
7 7 9 1.99 1.99 2.51 1.80 6.50 8.10 0.50 1.60 2.60 2.65 7.10 13.00 4.06 A
7 7 12 1.78 1.78 2.94 1.80 6.50 8.10 0.50 1.60 2.60 2.65 7.10 13.00 4.06 A
7 7 18 1.48 1.48 3.54 1.80 6.50 8.10 0.50 1.65 2.60 2.50 7.32 13.00 3.94 A
7 9 9 1.85 2.33 2.33 1.80 6.50 8.10 0.50 1.60 2.60 2.50 7.10 13.00 4.06 A
7 9 12 1.66 2.09 2.74 1.80 6.50 8.10 0.50 1.55 2.60 2.50 6.88 13.00 4.19 A
7 12 12 1.51 2.49 2.49 1.80 6.50 8.10 0.50 1.55 2.60 2.50 6.88 13.00 4.19 A
9 9 9 2.17 2.17 2.17 1.80 6.50 8.10 0.50 1.52 2.60 2.50 6.73 13.00 4.28 A
9 9 12 1.96 1.96 2.57 1.80 6.50 8.10 0.50 1.52 2.60 2.50 6.74 13.00 4.28 A
9 12 12 1.80 2.35 2.35 1.80 6.50 8.10 0.50 1.55 2.60 2.50 6.88 13.00 4.19 A
Calor

25. Combinacionesyrendimientomultisplit
Combinacionesyrendimientomultisplit
48 49
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Combinaciones y rendimiento multisplitCombinaciones y rendimiento multisplitwww.haier.es
www.haier.es
4U30HS1ERA
COMB.
Combinaciones Capacidad nominal (kW) Suma potencia máxima (kW) Potencia consumida (kW) Intensidad absorbida (A)
EER
(W/W) Clase
energética
Unidad A Unidad B Unidad C Unidad D Unidad A Unidad B Unidad C Unidad D Mín. Nom. Máx. Mín. Nom. Máx. Mín. Nom. Máx.
Capacidad
nominal
1 : 2
7 24 — — 1.91 6.19 — — 1.00 8.80 9.80 0.55 2.60 3.80 2.15 11.54 17.90 3.12 B
9 18 — — 2.50 5.00 — — 1.00 7.50 9.80 0.55 2.40 3.80 2.15 10.65 17.90 3.13 B
9 24 — — 2.25 5.85 — — 1.00 8.80 9.80 0.55 2.50 3.80 2.15 11.09 17.90 3.24 A
12 18 — — 3.16 4.94 — — 1.00 8.80 9.80 0.55 2.40 3.80 2.15 10.65 17.90 3.37 A
12 24 — — 2.67 5.43 — — 1.00 8.80 9.80 0.55 2.50 3.80 2.15 11.09 17.90 3.24 A
18 18 — — 4.05 4.05 — — 1.00 8.80 9.80 0.55 2.40 3.80 2.15 10.65 17.90 3.38 A
18 24 — — 3.52 4.58 — — 1.00 8.80 9.80 0.55 2.50 3.80 2.15 11.09 17.90 3.24 A
24 24 — — 4.05 4.05 — — 1.00 8.80 9.80 0.55 2.60 3.80 2.15 11.54 17.90 3.12 B
1 : 3
7 7 18 — 1.80 1.80 4.50 — 1.50 8.80 9.80 0.55 2.40 3.80 2.50 10.65 17.90 3.38 A
7 7 24 — 1.54 1.54 5.01 — 1.50 8.80 9.80 0.55 2.50 3.80 2.50 11.09 17.90 3.24 A
7 9 12 — 2.00 2.50 3.50 — 1.50 8.00 9.80 0.55 2.30 3.80 2.50 10.20 17.90 3.48 A
7 9 18 — 1.71 2.13 4.26 — 1.50 8.80 9.80 0.55 2.40 3.80 2.50 10.65 17.90 3.37 A
7 9 24 — 1.47 1.84 4.79 — 1.50 8.80 9.80 0.55 2.50 3.80 2.50 11.09 17.90 3.24 A
7 12 12 — 1.80 3.15 3.15 — 1.50 8.80 9.80 0.55 2.40 3.80 2.50 10.65 17.90 3.38 A
7 12 18 — 1.54 2.70 3.86 — 1.50 8.80 9.80 0.55 2.40 3.80 2.50 10.65 17.90 3.37 A
7 12 24 — 1.35 2.36 4.39 — 1.50 8.80 9.80 0.55 2.50 3.80 2.50 11.09 17.90 3.24 A
9 9 9 — 2.50 2.50 2.50 — 1.50 7.50 9.80 0.55 2.30 3.80 2.50 10.20 17.90 3.26 A
9 9 12 — 2.38 2.38 3.34 — 1.50 8.80 9.80 0.55 2.35 3.80 2.50 10.43 17.90 3.44 A
9 9 18 — 2.03 2.03 4.05 — 1.50 8.80 9.80 0.55 2.40 3.80 2.50 10.65 17.90 3.38 A
9 9 24 — 1.76 1.76 4.58 — 1.50 8.80 9.80 0.55 2.50 3.80 2.50 11.09 17.90 3.24 A
9 12 12 — 2.13 2.98 2.98 — 1.50 8.80 9.80 0.55 2.40 3.80 2.50 10.65 17.90 3.37 A
9 12 18 — 1.84 2.58 3.68 — 1.50 8.80 9.80 0.55 2.40 3.80 2.50 10.65 17.90 3.37 A
9 12 24 — 1.62 2.27 4.21 — 1.50 8.80 9.80 0.55 2.50 3.80 2.50 11.09 17.90 3.24 A
12 12 12 — 2.70 2.70 2.70 — 1.50 8.80 9.80 0.55 2.40 3.80 2.50 10.65 17.90 3.38 A
12 12 18 — 2.36 2.36 3.38 — 1.50 8.80 9.80 0.55 2.40 3.80 2.50 10.65 17.90 3.37 A
12 12 24 — 2.10 2.10 3.90 — 1.50 8.80 9.80 0.55 2.45 3.80 2.50 10.87 17.90 3.31 A
12 18 18 — 2.10 3.00 3.00 — 1.50 8.80 9.80 0.55 2.50 3.80 2.50 11.09 17.90 3.24 A
1 : 4
7 7 7 7 2.00 2.00 2.00 2.00 1.50 8.00 9.80 0.55 2.25 3.80 2.85 9.98 17.90 3.56 A
7 7 7 9 1.91 1.91 1.91 2.38 1.50 8.80 9.80 0.55 2.25 3.80 2.85 9.98 17.90 3.60 A
7 7 7 12 1.71 1.71 1.71 2.98 1.50 8.80 9.80 0.55 2.25 3.80 2.85 9.98 17.90 3.60 A
7 7 7 18 1.47 1.47 1.47 3.68 1.50 8.80 9.80 0.55 2.40 3.80 2.85 10.65 17.90 3.37 A
7 7 7 24 1.30 1.30 1.30 4.21 1.50 8.80 9.80 0.55 2.50 3.80 2.85 11.09 17.90 3.24 A
7 7 9 9 1.80 1.80 2.25 2.25 1.50 8.80 9.80 0.55 2.25 3.80 2.85 9.98 17.90 3.60 A
7 7 9 12 1.62 1.62 2.03 2.84 1.50 8.80 9.80 0.55 2.25 3.80 2.85 9.98 17.90 3.60 A
7 7 9 18 1.41 1.41 1.76 3.52 1.50 8.80 9.80 0.55 2.40 3.80 2.85 10.65 17.90 3.37 A
7 7 9 24 1.25 1.25 1.56 4.05 1.50 8.80 9.80 0.55 2.45 3.80 2.85 10.87 17.90 3.31 A
7 7 12 12 1.47 1.47 2.58 2.58 1.50 8.80 9.80 0.55 2.25 3.80 2.85 9.98 17.90 3.60 A
7 7 12 18 1.30 1.30 2.27 3.24 1.50 8.80 9.80 0.55 2.40 3.80 2.85 10.65 17.90 3.38 A
7 9 9 9 1.71 2.13 2.13 2.13 1.50 8.80 9.80 0.55 2.25 3.80 2.85 9.98 17.90 3.60 A
7 9 9 12 1.54 1.93 1.93 2.70 1.50 8.80 9.80 0.55 2.28 3.80 2.85 10.12 17.90 3.55 A
7 9 9 18 1.35 1.69 1.69 3.38 1.50 8.80 9.80 0.55 2.40 3.80 2.85 10.65 17.90 3.37 A
7 9 12 12 1.41 1.76 2.47 2.47 1.50 8.80 9.80 0.55 2.30 3.80 2.85 10.20 17.90 3.52 A
7 12 12 12 1.30 2.27 2.27 2.27 1.50 8.80 9.80 0.55 2.30 3.80 2.85 10.20 17.90 3.52 A
9 9 9 9 2.03 2.03 2.03 2.03 1.50 8.80 9.80 0.55 2.22 3.80 2.85 9.85 17.90 3.65 A
9 9 9 12 1.84 1.84 1.84 2.58 1.50 8.80 9.80 0.55 2.25 3.80 2.85 9.98 17.90 3.60 A
9 9 12 12 1.69 1.69 2.36 2.36 1.50 8.80 9.80 0.55 2.25 3.80 2.85 9.98 17.90 3.60 A
9 9 12 18 1.50 1.50 2.10 3.00 1.50 8.80 9.80 0.55 2.30 3.80 2.85 10.20 17.90 3.52 A
9 12 12 12 1.56 2.18 2.18 2.18 1.50 8.80 9.80 0.55 2.35 3.80 2.85 10.43 17.90 3.45 A
12 12 12 12 2.03 2.03 2.03 2.03 1.50 8.80 9.80 0.55 2.35 3.80 2.85 10.43 17.90 3.45 A
Frío
4U30HS1ERA
COMB.
Combinaciones Capacidad nominal (kW) Suma potencia máxima (kW) Potencia consumida (kW) Intensidad absorbida (A)
EER
(W/W) Clase
energética
Unidad A Unidad B Unidad C Unidad D Unidad A Unidad B Unidad C Unidad D Mín. Nom. Máx. Mín. Nom. Máx. Mín. Nom. Máx.
Capacidad
nominal
1 : 2
7 24 — — 2.30 7.00 — — 1.20 9.30 10.50 0.50 2.60 3.80 2.15 11.54 15.00 3.58 B
9 18 — — 2.90 5.50 — — 1.20 8.40 10.50 0.50 2.60 3.80 2.15 11.54 15.00 3.23 C
9 24 — — 2.87 6.93 — — 1.20 9.80 10.50 0.50 2.70 3.80 2.15 11.98 15.00 3.63 A
12 18 — — 3.80 5.50 — — 1.20 9.30 10.50 0.50 2.60 3.80 2.15 11.54 15.00 3.58 B
12 24 — — 3.45 6.35 — — 1.20 9.80 10.50 0.50 2.70 3.80 2.15 11.98 15.00 3.63 A
18 18 — — 4.90 4.90 — — 1.20 9.80 10.50 0.50 2.60 3.80 2.15 11.54 15.00 3.77 A
18 24 — — 4.31 5.49 — — 1.20 9.80 10.50 0.50 2.70 3.80 2.15 11.98 15.00 3.63 A
24 24 — — 4.90 4.90 — — 1.20 9.80 10.50 0.50 2.75 3.80 2.44 12.20 15.00 3.56 B
1 : 3
7 7 18 — 2.23 2.23 5.34 — 1.20 9.80 10.50 0.55 2.60 3.80 2.50 11.54 15.00 3.77 A
7 7 24 — 1.94 1.94 5.91 — 1.50 9.80 10.50 0.55 2.70 3.80 2.50 11.98 15.00 3.63 A
7 9 12 — 2.30 2.90 3.80 — 1.50 9.00 10.50 0.55 2.60 3.80 2.50 11.54 15.00 3.46 B
7 9 18 — 2.11 2.66 5.04 — 1.50 9.80 10.50 0.55 2.60 3.80 2.50 11.54 15.00 3.77 A
7 9 24 — 1.85 2.33 5.62 — 1.50 9.80 10.50 0.55 2.70 3.80 2.50 11.98 15.00 3.63 A
7 12 12 — 2.28 3.76 3.76 — 1.50 9.80 10.50 0.55 2.70 3.80 2.50 11.98 15.00 3.63 A
7 12 18 — 1.94 3.21 4.65 — 1.50 9.80 10.50 0.55 2.60 3.80 2.50 11.54 15.00 3.77 A
7 12 24 — 1.72 2.84 5.24 — 1.50 9.80 10.50 0.55 2.70 3.80 2.50 11.98 15.00 3.63 A
9 9 9 — 2.90 2.90 2.90 — 1.50 8.70 10.50 0.55 2.20 3.80 2.50 9.76 15.00 3.95 A
9 9 12 — 2.90 2.90 3.80 — 1.50 9.60 10.50 0.55 2.70 3.80 2.50 11.98 15.00 3.56 B
9 9 18 — 2.52 2.52 4.77 — 1.50 9.80 10.50 0.55 2.43 3.80 2.50 10.78 15.00 4.03 A
9 9 24 — 2.22 2.22 5.36 — 1.50 9.80 10.50 0.55 2.70 3.80 2.50 11.98 15.00 3.63 A
9 12 12 — 2.71 3.55 3.55 — 1.50 9.80 10.50 0.55 2.70 3.80 2.50 11.98 15.00 3.63 A
9 12 18 — 2.33 3.05 4.42 — 1.50 9.80 10.50 0.55 2.60 3.80 2.50 11.54 15.00 3.77 A
9 12 24 — 2.07 2.72 5.01 — 1.50 9.80 10.50 0.55 2.70 3.80 2.50 11.98 15.00 3.63 A
12 12 12 — 3.27 3.27 3.27 — 1.50 9.80 10.50 0.55 2.58 3.80 2.50 11.45 15.00 3.80 A
12 12 18 — 2.84 2.84 4.11 — 1.50 9.80 10.50 0.55 2.60 3.80 2.50 11.54 15.00 3.77 A
12 12 24 — 2.55 2.55 4.70 — 1.50 9.80 10.50 0.55 2.65 3.80 2.50 11.76 15.00 3.70 A
12 18 18 — 2.52 3.64 3.64 — 1.50 9.80 10.50 0.55 2.75 3.80 2.50 12.20 15.00 3.56 B
1 : 4
7 7 7 7 2.30 2.30 2.30 2.30 1.50 9.20 10.50 0.55 2.38 3.80 2.85 10.56 15.00 3.87 A
7 7 7 9 2.30 2.30 2.30 2.90 1.50 9.80 10.50 0.55 2.70 3.80 2.85 11.98 15.00 3.63 A
7 7 7 12 2.11 2.11 2.11 3.48 1.80 9.80 10.50 0.55 2.60 3.80 2.85 11.54 15.00 3.77 A
7 7 7 18 1.82 1.82 1.82 4.35 1.80 9.80 10.50 0.55 2.60 3.80 2.85 11.54 15.00 3.77 A
7 7 7 24 1.62 1.62 1.62 4.94 1.80 9.80 10.50 0.55 2.70 3.80 2.85 11.98 15.00 3.63 A
7 7 9 9 2.17 2.17 2.73 2.73 1.80 9.80 10.50 0.55 2.60 3.80 2.85 11.54 15.00 3.77 A
7 7 9 12 1.99 1.99 2.52 3.30 1.80 9.80 10.50 0.55 2.60 3.80 2.85 11.54 15.00 3.77 A
7 7 9 18 1.73 1.73 2.19 4.15 1.80 9.80 10.50 0.55 2.60 3.80 2.85 11.54 15.00 3.77 A
7 7 9 24 1.55 1.55 1.96 4.73 1.80 9.80 10.50 0.55 2.65 3.80 2.85 11.76 15.00 3.70 A
7 7 12 12 1.85 1.85 3.05 3.05 1.80 9.80 10.50 0.55 2.60 3.80 2.85 11.54 15.00 3.77 A
7 7 12 18 1.62 1.62 2.68 3.88 1.80 9.80 10.50 0.55 2.60 3.80 2.85 11.54 15.00 3.77 A
7 9 9 9 2.05 2.58 2.58 2.58 1.80 9.80 10.50 0.55 2.60 3.80 2.85 11.54 15.00 3.77 A
7 9 9 12 1.89 2.39 2.39 3.13 1.80 9.80 10.50 0.55 2.60 3.80 2.85 11.54 15.00 3.77 A
7 9 9 18 1.66 2.09 2.09 3.96 1.80 9.80 10.50 0.55 2.70 3.80 2.85 11.98 15.00 3.63 A
7 9 12 12 1.76 2.22 2.91 2.91 1.80 9.80 10.50 0.55 2.50 3.80 2.85 11.09 15.00 3.92 A
7 12 12 12 1.65 2.72 2.72 2.72 1.80 9.80 10.50 0.55 2.50 3.80 2.85 11.09 15.00 3.92 A
9 9 9 9 2.45 2.45 2.45 2.45 1.80 9.80 10.50 0.55 2.43 3.80 2.85 10.79 15.00 4.03 A
9 9 9 12 2.27 2.27 2.27 2.98 1.80 9.80 10.50 0.55 2.50 3.80 2.85 11.09 15.00 3.92 A
9 9 12 12 2.12 2.12 2.78 2.78 1.80 9.80 10.50 0.55 2.50 3.80 2.85 11.09 15.00 3.92 A
9 9 12 18 1.88 1.88 2.47 3.57 1.80 9.80 10.50 0.55 2.55 3.80 2.85 11.31 15.00 3.84 A
9 12 12 12 1.99 2.60 2.60 2.60 1.80 9.80 10.50 0.55 2.60 3.80 2.85 11.54 15.00 3.77 A
12 12 12 12 2.45 2.45 2.45 2.45 1.80 9.80 10.50 0.55 2.60 3.80 2.85 11.54 15.00 3.77 A
Calor

26. Combinacionesyrendimientomultisplit
Combinacionesyrendimientomultisplit
50 51
SEASONALSUPERMATCH
SEASONALSUPERMATCH
Combinaciones y rendimiento multisplitCombinaciones y rendimiento multisplitwww.haier.es
www.haier.es
5U34HS1ERA
COMB.
Combinaciones Capacidad nominal (kW)
Suma potencia máxima
(kW)
Potencia consumida (kW) Intensidad absorbida (A)
EER
(W/W) Clase
energética
Unidad A Unidad B Unidad C Unidad D Unidad E Unidad A Unidad B Unidad C Unidad D Unidad E Mín. Nom. Máx. Mín. Nom. Máx. Mín. Nom. Máx.
Capacidad
nominal
1 : 2
7 18 — — — 2.00 5.00 — — — 1.00 7.00 7.50 0.50 2.30 4.00 2.15 10.20 19.00 3.04 B
7 24 — — — 2.00 6.50 — — — 1.00 8.50 9.00 0.50 2.80 4.00 2.15 12.42 19.00 3.04 B
9 18 — — — 2.50 5.00 — — — 1.00 7.50 8.00 0.50 2.40 4.00 2.15 10.65 19.00 3.13 B
9 24 — — — 2.50 6.50 — — — 1.00 9.00 9.50 0.50 2.70 4.00 2.15 11.98 19.00 3.33 A
12 18 — — — 3.50 5.00 — — — 1.00 8.50 9.00 0.50 2.70 4.00 2.15 11.98 19.00 3.15 B
12 24 — — — 3.50 6.50 — — — 1.00 10.00 10.50 0.50 3.10 4.00 2.15 13.75 19.00 3.23 A
18 18 — — — 5.00 5.00 — — — 1.00 10.00 10.50 0.50 3.10 4.00 2.15 13.75 19.00 3.23 A
18 24 — — — 4.35 5.65 — — — 1.00 10.00 10.50 0.50 3.10 4.00 2.15 13.75 19.00 3.22 A
24 24 — — — 5.00 5.00 — — — 1.00 10.00 10.50 0.50 3.20 4.00 2.15 14.20 19.00 3.13 B
1 : 3
7 7 12 — — 2.00 2.00 3.50 — — 1.50 7.50 8.10 0.55 2.74 4.00 2.50 12.16 19.00 2.74 D
7 7 18 — — 2.00 2.00 5.00 — — 1.50 9.00 9.80 0.55 2.74 4.00 2.50 12.16 19.00 3.28 A
7 7 24 — — 1.90 1.90 6.19 — — 1.50 10.00 10.50 0.55 3.04 4.00 2.50 13.49 19.00 3.29 A
7 9 9 — — 2.00 2.50 2.50 — — 1.50 7.00 7.60 0.55 2.74 4.00 2.50 12.16 19.00 2.55 E
7 9 12 — — 2.00 2.50 3.50 — — 1.50 8.00 8.60 0.55 2.74 4.00 2.50 12.16 19.00 2.92 C
7 9 18 — — 2.00 2.50 5.00 — — 1.50 9.50 10.20 0.55 2.90 4.00 2.50 12.87 19.00 3.28 A
7 9 24 — — 1.82 2.27 5.91 — — 1.50 10.00 10.50 0.55 3.04 4.00 2.50 13.49 19.00 3.29 A
7 12 12 — — 2.00 3.50 3.50 — — 1.50 9.00 9.60 0.55 3.04 4.00 2.50 13.49 19.00 2.96 C
7 12 18 — — 1.90 3.33 4.76 — — 1.50 10.00 10.50 0.55 3.04 4.00 2.50 13.49 19.00 3.29 A
7 12 24 — — 1.67 2.92 5.42 — — 1.50 10.00 10.50 0.55 3.04 4.00 2.50 13.49 19.00 3.29 A
9 9 9 — — 2.50 2.50 2.50 — — 1.50 7.50 8.10 0.55 3.04 4.00 2.50 13.49 19.00 2.47 E
9 9 12 — — 2.50 2.50 3.50 — — 1.50 8.50 9.10 0.55 3.04 4.00 2.50 13.49 19.00 2.80 D
9 9 18 — — 2.50 2.50 5.00 — — 1.50 10.00 10.50 0.55 3.04 4.00 2.50 13.49 19.00 3.29 A
9 9 24 — — 2.17 2.17 5.65 — — 1.50 10.00 10.50 0.55 3.04 4.00 2.50 13.49 19.00 3.29 A
9 12 12 — — 2.50 3.50 3.50 — — 1.50 9.50 10.20 0.55 3.04 4.00 2.50 13.49 19.00 3.13 B
9 12 18 — — 2.27 3.18 4.55 — — 1.50 10.00 10.50 0.55 3.04 4.00 2.50 13.49 19.00 3.29 A
9 12 24 — — 2.00 2.80 5.20 — — 1.50 10.00 10.50 0.55 3.04 4.00 2.50 13.49 19.00 3.29 A
12 12 12 — — 3.33 3.33 3.33 — — 1.50 10.00 10.50 0.55 3.04 4.00 2.50 13.49 19.00 3.29 A
12 12 18 — — 2.92 2.92 4.17 — — 1.50 10.00 10.50 0.55 2.99 4.00 2.50 13.27 19.00 3.34 A
12 12 24 — — 2.59 2.59 4.81 — — 1.50 10.00 11.00 0.55 3.27 4.00 2.50 14.51 19.00 3.06 B
12 18 18 — — 2.59 3.70 3.70 — — 1.50 10.00 11.00 0.55 3.27 4.00 2.50 14.51 19.00 3.06 B
18 18 18 — — 3.33 3.33 3.33 — — 1.80 10.00 11.00 0.55 3.32 4.00 2.50 14.73 19.00 3.01 B
1 : 4
7 7 7 7 — 2.00 2.00 2.00 2.00 — 1.80 8.00 8.80 0.55 2.89 4.00 2.50 12.82 19.00 2.77 D
7 7 7 9 — 2.00 2.00 2.00 2.50 — 1.80 8.50 9.30 0.55 2.89 4.00 2.50 12.82 19.00 2.94 C
7 7 7 12 — 2.00 2.00 2.00 3.50 — 1.80 9.50 10.30 0.55 2.96 4.00 2.50 13.13 19.00 3.21 A
7 7 7 18 — 1.82 1.82 1.82 4.55 — 1.80 10.00 11.00 0.55 2.99 4.00 2.50 13.27 19.00 3.34 A
7 7 7 24 — 1.60 1.60 1.60 5.20 — 1.80 10.00 11.00 0.55 2.99 4.00 2.50 13.27 19.00 3.34 A
7 7 9 9 — 2.00 2.00 2.50 2.50 — 1.80 9.00 9.80 0.55 2.96 4.00 2.50 13.13 19.00 3.04 B
7 7 9 12 — 2.00 2.00 2.50 3.50 — 1.80 10.00 10.50 0.55 2.96 4.00 2.50 13.13 19.00 3.38 A
7 7 9 18 — 1.74 1.74 2.17 4.35 — 1.80 10.00 11.00 0.55 2.99 4.00 2.50 13.27 19.00 3.34 A
7 7 9 24 — 1.54 1.54 1.92 5.00 — 1.80 10.00 11.00 0.55 2.99 4.00 2.50 13.27 19.00 3.34 A
7 7 12 12 — 1.82 1.82 3.18 3.18 — 1.80 10.00 10.80 0.55 2.96 4.00 2.50 13.13 19.00 3.38 A
7 7 12 18 — 1.60 1.60 2.80 4.00 — 1.80 10.00 11.00 0.55 2.99 4.00 2.50 13.27 19.00 3.34 A
7 9 9 9 — 2.00 2.50 2.50 2.50 — 1.80 9.50 10.30 0.55 2.96 4.00 2.50 13.13 19.00 3.21 A
7 9 9 12 — 1.90 2.38 2.38 3.33 — 1.80 10.00 10.80 0.55 2.99 4.00 2.50 13.27 19.00 3.34 A
7 9 9 18 — 1.67 2.08 2.08 4.17 — 1.80 10.00 11.00 0.55 2.99 4.00 2.50 13.27 19.00 3.34 A
7 9 12 12 — 1.74 2.17 3.04 3.04 — 1.80 10.00 10.80 0.55 2.96 4.00 2.50 13.13 19.00 3.38 A
7 12 12 12 — 1.60 2.80 2.80 2.80 — 1.80 10.00 11.00 0.55 2.96 4.00 2.50 13.13 19.00 3.38 A
9 9 9 9 — 2.50 2.50 2.50 2.50 — 1.80 10.00 11.00 0.55 3.01 4.00 2.50 13.35 19.00 3.32 A
9 9 9 12 — 2.27 2.27 2.27 3.18 — 1.80 10.00 11.00 0.55 2.96 4.00 2.50 13.13 19.00 3.38 A
9 9 9 18 — 2.00 2.00 2.00 4.00 — 1.80 10.00 11.00 0.55 2.94 4.00 2.50 13.04 19.00 3.40 A
9 9 12 12 — 2.08 2.08 2.92 2.92 — 1.80 10.00 11.00 0.55 2.96 4.00 2.50 13.13 19.00 3.38 A
9 12 12 12 — 1.92 2.69 2.69 2.69 — 1.80 10.00 11.00 0.55 2.96 4.00 2.50 13.13 19.00 3.38 A
12 12 12 12 — 2.50 2.50 2.50 2.50 — 1.80 10.00 11.00 0.55 2.97 4.00 2.50 13.18 19.00 3.37 A
1 : 5
7 7 7 7 7 2.00 2.00 2.00 2.00 2.00 2.00 10.00 11.00 0.55 3.01 4.00 2.50 13.35 19.00 3.32 A
7 7 7 7 9 1.90 1.90 1.90 1.90 2.38 2.00 10.00 11.00 0.55 2.99 4.00 2.50 13.27 19.00 3.34 A
7 7 7 7 12 1.74 1.74 1.74 1.74 3.04 2.00 10.00 11.00 0.55 2.97 4.00 2.50 13.18 19.00 3.37 A
7 7 7 9 9 1.82 1.82 1.82 2.27 2.27 2.00 10.00 11.00 0.55 2.96 4.00 2.50 13.13 19.00 3.38 A
7 7 7 9 12 1.67 1.67 1.67 2.08 2.92 2.00 10.00 11.00 0.55 2.97 4.00 2.50 13.18 19.00 3.37 A
7 7 7 12 12 1.54 1.54 1.54 2.69 2.69 2.00 10.00 11.00 0.55 3.01 4.00 2.50 13.35 19.00 3.32 A
7 7 9 9 9 1.74 1.74 2.17 2.17 2.17 2.00 10.00 11.00 0.55 3.06 4.00 2.50 13.58 19.00 3.27 A
7 7 9 9 12 1.60 1.60 2.00 2.00 2.80 2.00 10.00 11.00 0.55 3.06 4.00 2.50 13.58 19.00 3.27 A
7 9 9 9 9 1.67 2.08 2.08 2.08 2.08 2.00 10.00 11.00 0.55 3.09 4.00 2.50 13.71 19.00 3.24 A
9 9 9 9 9 2.00 2.00 2.00 2.00 2.00 2.00 10.00 11.00 0.55 3.06 4.00 2.50 13.58 19.00 3.27 A
9 9 9 9 12 1.85 1.85 1.85 1.85 2.59 2.00 10.00 11.00 0.55 3.12 4.00 2.50 13.84 19.00 3.20 A
9 9 9 12 12 1.72 1.72 1.72 2.41 2.41 2.00 10.00 11.00 0.55 3.12 4.00 2.50 13.84 19.00 3.20 A
Frío
5U34HS1ERA
COMB.
Combinaciones Capacidad nominal (kW)
Suma potencia máxima
(kW)
Potencia consumida (kW) Intensidad absorbida (A)
EER
(W/W) Clase
energética
Unidad A Unidad B Unidad C Unidad D Unidad E Unidad A Unidad B Unidad C Unidad D Unidad E Mín. Nom. Máx. Mín. Nom. Máx. Mín. Nom. Máx.
Capacidad
nominal
1 : 2
7 18 — — — 2.30 5.50 — — — 1.20 7.80 7.80 0.50 2.20 4.00 2.15 9.76 19.00 3.55 B
7 24 — — — 2.30 7.00 — — — 1.20 9.30 9.30 0.50 2.80 4.00 2.15 12.42 19.00 3.32 C
9 18 — — — 2.90 5.50 — — — 1.20 8.40 8.40 0.50 2.40 4.00 2.15 10.65 19.00 3.50 B
9 24 — — — 2.90 7.00 — — — 1.20 9.90 9.90 0.50 2.70 4.00 2.15 11.98 19.00 3.67 A
12 18 — — — 3.80 5.50 — — — 1.20 10.70 9.30 0.50 2.90 4.00 2.15 12.87 19.00 3.69 A
12 24 — — — 3.80 7.00 — — — 1.20 10.70 10.80 0.50 2.90 4.00 2.15 12.87 19.00 3.69 A
18 18 — — — 5.50 5.50 — — — 1.20 10.70 11.00 0.50 2.90 4.00 2.15 12.87 19.00 3.69 A
18 24 — — — 4.84 6.16 — — — 1.20 10.70 11.50 0.50 2.90 4.00 2.15 12.87 19.00 3.69 A
24 24 — — — 5.50 5.50 — — — 1.20 10.70 11.50 0.50 3.00 4.00 2.44 13.31 19.00 3.57 B
1 : 3
7 7 12 — — 2.30 2.30 3.80 — — 1.50 8.40 8.40 0.55 2.51 4.00 2.50 11.14 19.00 3.35 C
7 7 18 — — 2.30 2.30 5.50 — — 1.50 10.10 10.10 0.55 2.76 4.00 2.50 12.24 19.00 3.66 A
7 7 24 — — 2.18 2.18 6.64 — — 1.50 10.70 11.50 0.55 2.96 4.00 2.50 13.13 19.00 3.61 A
7 9 9 — — 2.30 2.90 2.90 — — 1.50 8.10 8.10 0.55 2.51 4.00 2.50 11.14 19.00 3.23 C
7 9 12 — — 2.30 2.90 3.80 — — 1.50 9.00 9.00 0.55 2.51 4.00 2.50 11.14 19.00 3.59 B
7 9 18 — — 2.30 2.90 5.50 — — 1.50 10.70 10.70 0.55 2.96 4.00 2.50 13.13 19.00 3.61 A
7 9 24 — — 2.07 2.61 6.31 — — 1.50 10.70 11.50 0.55 3.01 4.00 2.50 13.35 19.00 3.55 B
7 12 12 — — 2.30 3.80 3.80 — — 1.50 9.90 9.90 0.55 2.71 4.00 2.50 12.02 19.00 3.65 A
7 12 18 — — 2.18 3.60 5.22 — — 1.50 10.70 11.50 0.55 3.11 4.00 2.50 13.80 19.00 3.44 B
7 12 24 — — 1.93 3.19 5.88 — — 1.50 10.70 11.50 0.55 3.01 4.00 2.50 13.35 19.00 3.55 B
9 9 9 — — 2.90 2.90 2.90 — — 1.50 8.70 8.70 0.55 2.56 4.00 2.50 11.36 19.00 3.40 C
9 9 12 — — 2.90 2.90 3.80 — — 1.50 9.60 9.60 0.55 2.61 4.00 2.50 11.58 19.00 3.68 A
9 9 18 — — 2.82 2.82 5.35 — — 1.50 10.70 11.00 0.55 3.01 4.00 2.50 13.35 19.00 3.55 B
9 9 24 — — 2.49 2.49 6.02 — — 1.50 10.70 11.50 0.55 3.01 4.00 2.50 13.35 19.00 3.55 B
9 12 12 — — 2.90 3.80 3.80 — — 1.50 10.50 10.50 0.55 3.01 4.00 2.50 13.35 19.00 3.49 B
9 12 18 — — 2.61 3.43 4.96 — — 1.50 10.70 11.50 0.55 3.01 4.00 2.50 13.35 19.00 3.55 B
9 12 24 — — 2.33 3.05 5.62 — — 1.50 10.70 11.50 0.55 3.01 4.00 2.50 13.35 19.00 3.55 B
12 12 12 — — 3.67 3.67 3.67 — — 1.50 10.70 11.50 0.55 3.01 4.00 2.50 13.35 19.00 3.55 B
12 12 18 — — 3.19 3.19 4.62 — — 1.50 10.70 11.50 0.55 3.01 4.00 2.50 13.35 19.00 3.55 B
12 12 24 — — 2.86 2.86 5.27 — — 1.80 10.70 11.50 0.55 3.10 4.00 2.50 13.75 19.00 3.45 B
12 18 18 — — 2.82 4.09 4.09 — — 1.80 10.70 11.50 0.55 3.10 4.00 2.50 13.75 19.00 3.45 B
18 18 18 — — 3.67 3.67 3.67 — — 1.80 10.70 11.50 0.55 3.15 4.00 2.50 13.98 19.00 3.40 C
1 : 4
7 7 7 7 — 2.30 2.30 2.30 2.30 — 1.80 9.20 9.20 0.55 2.87 4.00 2.50 12.73 19.00 3.21 C
7 7 7 9 — 2.30 2.30 2.30 2.90 — 1.80 9.80 9.80 0.55 2.87 4.00 2.50 12.73 19.00 3.41 B
7 7 7 12 — 2.30 2.30 2.30 3.80 — 1.80 10.70 10.70 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
7 7 7 18 — 2.04 2.04 2.04 4.88 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
7 7 7 24 — 1.82 1.82 1.82 5.54 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
7 7 9 9 — 2.30 2.30 2.90 2.90 — 1.80 10.40 10.40 0.55 2.87 4.00 2.50 12.73 19.00 3.62 A
7 7 9 12 — 2.24 2.24 2.82 3.70 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
7 7 9 18 — 1.95 1.95 2.45 4.65 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
7 7 9 24 — 1.74 1.74 2.20 5.31 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
7 7 12 12 — 2.07 2.07 3.43 3.43 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
7 7 12 18 — 1.82 1.82 3.01 4.35 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
7 9 9 9 — 2.30 2.90 2.90 2.90 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
7 9 9 12 — 2.13 2.68 2.68 3.51 — 1.80 10.70 11.50 0.55 2.90 4.00 2.50 12.87 19.00 3.69 A
7 9 9 18 — 1.86 2.35 2.35 4.45 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
7 9 12 12 — 1.98 2.49 3.27 3.27 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
7 12 12 12 — 1.85 3.05 3.05 3.05 — 1.80 10.70 11.50 0.55 2.88 4.00 2.50 12.78 19.00 3.71 A
9 9 9 9 — 2.75 2.75 2.75 2.75 — 1.80 10.70 11.50 0.55 2.92 4.00 2.50 12.95 19.00 3.66 A
9 9 9 12 — 2.55 2.55 2.55 3.34 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
9 9 9 18 — 2.25 2.25 2.25 4.26 — 1.80 10.70 11.50 0.55 2.85 4.00 2.50 12.64 19.00 3.75 A
9 9 12 12 — 2.38 2.38 3.12 3.12 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
9 12 12 12 — 2.23 2.92 2.92 2.92 — 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
12 12 12 12 — 2.75 2.75 2.75 2.75 — 1.80 10.70 11.50 0.55 2.91 4.00 2.50 12.91 19.00 3.68 A
1 : 5
7 7 7 7 7 2.20 2.20 2.20 2.20 2.20 1.80 10.70 11.50 0.55 2.92 4.00 2.50 12.95 19.00 3.66 A
7 7 7 7 9 2.09 2.09 2.09 2.09 2.64 1.80 10.70 11.50 0.55 2.91 4.00 2.50 12.91 19.00 3.68 A
7 7 7 7 12 1.95 1.95 1.95 1.95 3.22 1.80 10.70 11.50 0.55 2.90 4.00 2.50 12.87 19.00 3.69 A
7 7 7 9 9 1.99 1.99 1.99 2.51 2.51 1.80 10.70 11.50 0.55 2.90 4.00 2.50 12.87 19.00 3.69 A
7 7 7 9 12 1.86 1.86 1.86 2.35 3.07 1.80 10.70 11.50 0.55 2.89 4.00 2.50 12.82 19.00 3.70 A
7 7 7 12 12 1.74 1.74 1.74 2.88 2.88 1.80 10.70 11.50 0.55 2.90 4.00 2.50 12.87 19.00 3.69 A
7 7 9 9 9 1.90 1.90 2.40 2.40 2.40 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
7 7 9 9 12 1.78 1.78 2.25 2.25 2.94 1.80 10.70 11.50 0.55 2.91 4.00 2.50 12.91 19.00 3.68 A
7 9 9 9 9 1.82 2.29 2.29 2.29 2.29 1.80 10.70 11.50 0.55 2.92 4.00 2.50 12.95 19.00 3.66 A
9 9 9 9 9 2.20 2.20 2.20 2.20 2.20 1.80 10.70 11.50 0.55 2.87 4.00 2.50 12.73 19.00 3.73 A
9 9 9 9 12 1.88 1.88 1.88 1.88 2.47 1.80 10.70 11.50 0.55 2.92 4.00 2.50 12.95 19.00 3.66 A
9 9 9 12 12 1.96 1.96 1.96 2.56 2.56 1.80 10.70 11.50 0.55 3.26 4.00 2.50 14.46 19.00 3.28 C
Calor

27. Te presentamos los sistemas MRV
de volumen variable de Haier. Unos
equipos diseñados para cubrir la
instalación de grandes superficies
de manera fácil y rápida.
Se caracterizan por su alta eficiencia
energética y su amplia flexibilidad
de instalación. Están dotados de las
tecnologías más avanzadas como el
uso de compresores DC Inverter y
de válvulas de expansión, tanto en
las unidades exteriores como en las
interiores.
Además, permiten control a distancia
a través de un mando individual,
central o integrado en un sistema de
domótica. La innovación al servicio del
bienestar.
Eficacia y
flexibilidad,
a tu servicio
MRV III.
SISTEMAS DE VOLUMEN
DE REFRIGERANTE
VARIABLE
Sistemasdevolumenvariable
Sistemasdevolumenvariable
52 53
MRVIII
MRVIII
www.haier.es
www.haier.es

28. Unidad Exterior
Máx. longitud tubería
1er
derivador
Máx. longitud tubería
desde el primer derivador
Unidad DC inverter vector 180º
Sistemasdevolumenvariable
Sistemasdevolumenvariable
54 55
MRVIII
MRVIII
Características técnicas sistemasCaracterísticas técnicas sistemaswww.haier.es
www.haier.es
Rango de funcionamiento
La serie MRV III se compone de unos sistemas diseñados
especialmente para ofrecer un rango de funcionamiento en
condiciones de temperatura muy bajas; en calor desde -15º C, y en
frío desde -5º C.
Para más información sobre las capacidades en condiciones de baja
temperatura, por favor, consulta las hojas de datos técnicos.
Tecnología de gestión energética
Existe un conmutador (SW-83) de ahorro de energía en la unidad
interior capaz de bloquear la temperatura a 26º C en verano y a 20º C
en invierno. Así se evita el desperdicio de energía y se ofrece un
control centralizado.
La función de bloqueo de temperatura también se puede realizar con
el nuevo mando YR-E16.
Control preciso
Gracias al sistema Inverter, la tecnología
puede controlarse con gran precisión
dentro de un rango de +- 0,5º C.
Sin ruido. Modo “sleep” silencioso
Se separa el compartimento de la maquinaria del plénum de aire.
Mediante el aislamiento del compartimento de la maquinaria, se
reduce en gran medida el ruido del compresor.
Configura tus prioridades
El sistema permite establecer diferentes prioridades en algunas unidades interiores de acuerdo a las necesidades del lugar. De este modo,
podrás ajustar el nivel de funcionamiento según la importancia que tenga para ti la habitación.
Tuberías de gran longitud,
desnivel de gran altura
• Longitud total tubería de
refrigerante 300 m.
• Longitud máxima tubería de
refrigerante 150 m.
• Desnivel máximo entre
unidades interiores y exteriores
50 m.
• Desnivel máximo entre
unidades interiores 15 m.
Conexión de cables
• Dos hilos no polarizados
conectados en línea para evitar
cualquier error de conexión.
• Control de bus centralizado
y bus compartido entre las
unidades interiores/exteriores.
El cableado y la gestión
resultan muy sencillos, y la
dirección de la unidad interior
se fija automáticamente.
-5°CDB
43°CDB
-15°CWB
21°CWB
Refrigeración
Calefacción
Temp.
Ajuste
temp.
Confort
Enfriamiento rápido
de la habitación
Sistema MRV
Inverter
Demasiado frío
Frío
insuficiente
Diferencia de temp.
Principio
Funcionamiento en frío Temporizador
Sistema de
velocidad
constante
A: Habitación principal
B: Antesala
C: Despacho
D: Despacho
Habitación Preferente
Habitación Preferente
Funcionamiento
Funcionamiento
Exterior
Control central Interiores
9hrs8hrs
Modo nocturno
Reduce 10db/A del modo normal
Fin del modo nocturnoInicio del modo nocturno
Punto máximo de temperatura exterior
08:00
100
50
0
58
50
12:00 16:00 20:00 00:00 04:00 08:00
OperacióndB(A)Carga%Capacidad

29. Sistemasdevolumenvariable
Sistemasdevolumenvariable
56 57
MRVIII
MRVIII
Sistemas de volumen de refrigerante variable gamaCaracterísticas técnicas sistemaswww.haier.es
www.haier.es
Unidades exteriores
MRV III-S
MRV III-S
MRV III-C
MRV III-C
MRV III-C
AU60NFIERA (G) 7HPAU482FIERA (G) 5HP
8-10HP
22-26HP
38-42HP
12-16HP
28-32HP
44-48HP
18-20HP
34-36HP
AU48NFIERA (G) 5HP
AV08NMSETA 8HP AV10NMSETA 10HP AV12NMSETA 12HP
Operación de respaldo
Si existe un mal funcionamiento en una unidad exterior, el resto de unidades continúan trabajando sin afectar al sistema completo.
Herramientas de soporte
MRV diseño express
Este software aporta una solución de diseño de tuberías y cableado, que
puede ayudar al diseñador a seleccionar el material correcto, los diagramas de
cableado básicos, el diagrama de control de cableado, etc. De este modo, se
consigue ahorrar una gran cantidad de tiempo en los procesos de diseño.
Software de servicio on-site
Características:
Ahorra tiempo en los procesos de mantenimiento e instalación.
Mucho más preciso que los métodos de chequeo tradicionales.
Primera operación Segunda operación Tercera operación
Si falla
un compresor
12HP-16HP
Si falla
una unidad exterior
18HP-48HP
Ciclo de trabajo para prolongar la vida del sistema (Modelos combinados)
• La prioridad de operación de las unidades exteriores varía cada 24 horas.
• Las unidades exteriores se inician a la vez, pudiendo equilibrarse el tiempo de operación.
• La vida del compresor Inverter puede extenderse hasta 3 veces más.

30. Sistemasdevolumenvariable
Sistemasdevolumenvariable
58 59
MRVIII
MRVIII
Sistemas de volumen de refrigerante variable gamaSistemas de volumen de refrigerante variable gamawww.haier.es
www.haier.es
Unidades interiores 7000 btu/h
2,2 kW
24000 btu/h
7,1 kW
9000 btu/h
2,8 kW
28000 btu/h
8,0 kW
12000 btu/h
3,6 kW
30000 btu/h
9,0 kW
16000 btu/h
4,56 kW
38000 btu/h
11,2 kW
18000 btu/h
5,6 kW
48000 btu/h
14,0 kW
72000 btu/h
22,6 kW
96000 btu/h
28,0 kW
Recuperador
de calor
Consola suelo
encastrable /
Conducto vertical
Consola
Suelo Techo
Split mural
Conductos para aportación
de aire exterior
Conductos de
alta presión
(100/196Pa)
Conductos de
media presión
(50/96Pa)
Conductos de
baja presión
(0/20Pa)
Cassettes de 4 vías
Cassettes 2 vías
AB072MBERA AB092MBERA AB122MBERA AB162MBERA AB182MBERA
AB162MCERA AB482MCERAAB092MCERA AB122MCERA AB182MCERA AB242MCERA AB282MCERA AB302MCERA AB382MCERA
AD072MLERA AD092MLERA AD122MLERA AD162MLERA AD182MLERA AD242MLERA
AD182MMERA AD242MMERA AD282MMERA AD302MMERA AD382MMERA AD482MMERA
AD182MHERA AD242MHERA AD282MHERA AD302MHERA AD382MHERA AD482MHERA AD722MHERA AD962MHERA
AD482MPERA AD722MPERA AD962MPERA
AS072MGERA AS092MGERA AS122MGERA AS162MGERA AS182MGERA AS242MGERA
AC092MCERA AC122MCERA AC162MCERA AC182MCERA AC242MCERA AC282MEERA AC302MEERA AC382MFERA AC482MFERA
AF072MAERA AF092MAERA AF122MAERA AF182MAERA
AE072MLERA AE092MLERA AE122MLERA AE162MLERA AE182MLERA AE242MLERA
ERV0150ANN ERV0260ANN ERV0800ANN ERV1000ANN

31. Sistemasdevolumenvariable
Sistemasdevolumenvariable
60 61
MRVIII
MRVIII
MRV III-C. Unidades exterioresMRV III-S. Unidades exterioreswww.haier.es
www.haier.es
HFC
R410A
HFC
R410A
AU482FIERA (G)
AU48NFIERA (G)
AU60NFIERA (G)
AV08NMVESA
AV10NMVESA
AV08NMSETA
AV10NMSETA
AV12NMSETA
AV12IMVESA
AV14IMVESA
AV16IMVESA
Modelo AU482FIERA (G) AU48NFIERA (G) AU60NFIERA (G) AV08NMSETA AV10NMSETA AV12NMSETA
Capacidad
nominal
Rango de capacidad HP 5HP 5HP 7HP 8HP 10HP 12HP
kW 15 15 18 22.6 28 33.5
kW 17 17 20 25 31.5 37.5
Alimentación
Tensión eléctrica Ph/V/Hz 1/220~230/50/60 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60
Potencia enfriamiento kW 4.2 4.2 5.5 6.5 8.5 10.9
Potencia calefacción kW 4 4 5.25 6.1 7.9 10.5
EER/COP 3.57/4.25 3.57/4.25 3.27/3.8 3.48/4.1 3.29/3.99 3.07/3.57
Rendimiento
Caudal de aire m³/h 6500 6500 6500 10000 10000 10000
Presión sonora dB(A) 59 59 60 56 58 60
Dimensiones
y peso
Netas (An/Pr/Al) mm 960/380/1250 960/380/1250 960/380/1250 1050/400/1620 1050/400/1620 1050/400/1620
Embalaje (An/Pr/Al) mm 1095/410/1400 1095/410/1400 1095/410/1400 1090/510/1800 1090/510/1800 1090/510/1800
Neto/bruto kg 105/113 105/113 105/113 168/180 168/180 168/180
Datos de
instalación
Tipo de compresor Rotary Rotary Rotary Rotary Rotary Rotary
Nº de compresores 1 INV 1 INV 1 INV 1 INV 1 INV 1 INV
Refrigerante R410A R410A R410A R410A R410A R410A
Carga de refrigerante kg 3.6 4 4 6.6 6.6 6.6
Tuberías refrigerante líquido Pulgadas 3/8” 3/8” 3/8” 3/8” 1/2” 1/2”
Tuberías refrigerante gas Pulgadas 3/4” 3/4” 3/4” 3/4” 7/8” 1”
Longitud máxima tuberías m 100 100 100 300 300 300
Desnivel máximo tuberías m 30 30 30 50 50 50
Ratio de
conexión
Ratio de conexión unidades interiores % 50~130 50~130 50~130 50~130 50~130 50~130
Nº máx. unidades interiores 8 8 9 13 16 19
Rango de
temperatura
Enfriamiento °C -5~43 -5~43 -5~43 -5~43 -5~43 -5~43
Calefacción °C -15~21 -15~21 -15~21 -15~21 -15~21 -15~21
Todas las especificaciones son probadas en condiciones normales (en enfriamiento, con una temperatura interior de 27°C (DB)/19°C (WB) y una temperatura exterior de 35°C (DB)/24°C (WB); en calefacción, con una temperatura
interior de 20°C (DB) y una temperatura exterior de 7ºC (DB)/6°C (WB).8/10/12HP disponibles a partir de junio, 2013.
Modelo AV08NMVESA AV10NMVESA AV12IMVESA AV14IMVESA AV16IMVESA
Capacidad
nominal
Rango de capacidad HP 8 10 12 14 16
Enfriamiento kW 22.6 28 33.5 40 45
Calefacción kW 25 31.5 37.5 45 50
Alimentación
Tensión eléctrica Ph/V/Hz 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60
Enfriamiento Potencia nominal kW 5.27 7.36 10 11.4 13.4
Máxima potencia kW 12.37 14.7 17.54 18.55 20.48
Corriente nominal A 8.7 11.1 14.2 19.05 20.3
Corriente máxima A 19.85 23.4 27.9 29.5 32.37
Calefacción Potencia nominal kW 5.89 7.97 10 11.6 13.5
Máxima potencia kW 9.77 11.9 14.6 16.6 17.8
Corriente nominal A 9.7 12.5 15.1 17.96 19.3
Corriente máxima A 15.7 19 23.3 26.5 28.4
EER 4.29 3.80 3.35 3.51 3.36
COP 4.24 3.95 3.75 3.88 3.70
Rendimiento
Caudal de aire m³/h 11000 11000 14100 14100 14100
Presión sonora dB(A) 57 57 60 60 60
Dimensiones
y peso
Netas (An/Pr/Al)
mm 990/750/1808 990/750/1808 1390/750/1808 1390/750/1808 1390/750/1808
Embalaje (An/Pr/Al)
mm 1090/860/1990 1090/860/1990 1490/860/1990 1490/860/1990 1490/860/1990
Neto/bruto kg 240/255 240/255 360/378 360/378 368/386
Datos de
instalación
Tipo de compresor DC INV SCROLL DC INV SCROLL DC INV SCROLL DC INV SCROLL DC INV SCROLL
Nº de compresores
1 INV 1 INV 1 INV +1 FIX 1 INV +1 FIX 1 INV +1 FIX
Refrigerante R410A R410A R410A R410A R410A
Carga de refrigerante kg 10 11 12 12 14.5
Tuberías refrigerante líquido Pulgadas 3/8” 3/8” 1/2” 1/2” 1/2”
Tuberías refrigerante gas Pulgadas 3/4” 7/8” 1” 1” 11/8”
Tubería de ecualización de aceite mm 9.52 9.52 9.52 9.52 9.52
Longitud máxima tuberías m 175 175 175 175 175
Desnivel máximo tuberías m 50 50 50 50 50
Presión estática externa Pa 50 50 50 50 50
Ratio de
conexión
Ratio de conexión unidades interiores % 50~130 50~130 50~130 50~130 50~130
Nº máx. unidades interiores 13 16 19 23 26
Rango de
temperatura
Enfriamiento °C -5~43 -5~43 -5~43 -5~43 -5~43
Calefacción °C -15~21 -15~21 -15~21 -15~21 -15~21
Todas las especificaciones son probadas en condiciones normales (en enfriamiento, con una temperatura interior de 27°C (DB)/19°C (WB) y una temperatura exterior de 35°C (DB)/24°C (WB); en calefacción, con una temperatura
interior de 20°C (DB) y una temperatura exterior de 7ºC (DB)/6°C (WB).

32. Sistemasdevolumenvariable
Sistemasdevolumenvariable
62 63
MRVIII
MRVIII
MRV III-C. Unidades exterioresMRV III-C. Unidades exterioreswww.haier.es
www.haier.es
AV18IMVESA
AV20IMVESA
AV22IMVESA
AV24IMVESA
AV26IMVESA
AV28IMVESA
AV30IMVESA
AV32IMVESA
AV34IMVESA
AV36IMVESA
HFC
R410A
HFC
R410A
Modelo AV18IMVESA AV20IMVESA AV22IMVESA AV24IMVESA AV26IMVESA
Modelos combinables
AV08NMVESA AV10NMVESA AV10NMVESA AV10NMVESA AV10NMVESA
AV10NMVESA AV10NMVESA AV12IMVESA AV14IMVESA AV16IMVESA
/ / / / /
Capacidad
nominal
Rango de capacidad HP 18 20 22 24 26
Enfriamiento kW 50.6 56 61.5 68 73
Calefacción kW 56.5 63 69 76.5 81.5
Alimentación
Tensión eléctrica Ph/V/Hz 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60
Enfriamiento Potencia nominal kW 12.63 14.72 17.36 18.76 20.76
Máxima potencia kW 27.07 29.4 29.91 33.25 35.18
Corriente nominal A 19.8 22.2 25.3 30.15 31.4
Corriente máxima A 43.25 46.8 47.75 52.9 55.77
Calefacción Potencia nominal kW 13.86 15.94 17.97 19.57 21.47
Máxima potencia kW 21.67 23.8 24.37 28.5 29.7
Corriente nominal A 22.2 25 27.6 30.46 31.8
Corriente máxima A 34.7 38 39 45.5 47.4
EER 4.01 3.80 3.54 3.62 3.52
COP 4.08 3.95 3.84 3.91 3.80
Rendimiento
Caudal de aire m³/h 22200 22200 25200 25200 25200
Presión sonora dB(A) 60 60 61 61 61
Dimensiones
y peso
Netas (An/Pr/Al)
mm
990/750/1808
+990/750/1808
990/750/1808
+990/750/1808
990/750/1808
+1390/750/1808
990/750/1808
+1390/750/1808
990/750/1808
+1390/750/1808
Embalaje (An/Pr/Al)
mm
1090/860/1990
+1090/860/1990
1090/860/1990
+1090/860/1990
1090/860/1990
+1490/860/1990
1090/860/1990
+1490/860/1990
1090/860/1990
+1490/860/1990
Neto/bruto kg 480/510 480/510 600/633 600/633 608/641
Datos de
instalación
Tipo de compresor DC INV SCROLL DC INV SCROLL DC INV SCROLL DC INV SCROLL DC INV SCROLL
Nº de compresores
1 INV +1 INV 1 INV +1 INV
(1 INV)
+(1 INV+1 FIX)
(1 INV)
+(1 INV+1 FIX)
(1 INV)
+(1 INV+1 FIX)
Refrigerante R410A R410A R410A R410A R410A
Carga de refrigerante kg 21 22 23 23 25.5
Tuberías refrigerante líquido Pulgadas 5/8” 5/8” 5/8” 5/8” 3/4”
Tuberías refrigerante gas Pulgadas 11/8” 11/8” 11/8” 11/8” 1 1/4”
Tubería de ecualización de aceite mm 9.52 9.52 9.52 9.52 9.52
Longitud máxima tuberías m 175 175 175 175 175
Desnivel máximo tuberías m 50 50 50 50 50
Presión estática externa Pa 50 50 50 50 50
Ratio de
conexión
Ratio de conexión unidades interiores % 50~130 50~130 50~130 50~130 50~130
Nº máx. unidades interiores 29 33 36 39 43
Rango de
temperatura
Enfriamiento °C -5~43 -5~43 -5~43 -5~43 -5~43
Calefacción °C -15~21 -15~21 -15~21 -15~21 -15~21
Todas las especificaciones son probadas en condiciones normales (en enfriamiento, con una temperatura interior de 27°C (DB)/19°C (WB) y una temperatura exterior de 35°C (DB)/24°C (WB); en calefacción, con una temperatura
interior de 20°C (DB) y una temperatura exterior de 7ºC (DB)/6°C (WB).
Todas las especificaciones son probadas en condiciones normales (en enfriamiento, con una temperatura interior de 27°C (DB)/19°C (WB) y una temperatura exterior de 35°C (DB)/24°C (WB); en calefacción, con una temperatura
interior de 20°C (DB) y una temperatura exterior de 7ºC (DB)/6°C (WB).
Modelo AV28IMVESA AV30IMVESA AV32IMVESA AV34IMVESA AV36IMVESA
Modelos combinables
AV14IMVESA AV14IMVESA AV16IMVESA AV10NMVESA AV10NMVESA
AV14IMVESA AV16IMVESA AV16IMVESA AV10NMVESA AV10NMVESA
/ / / AV14IMVESA AV16IMVESA
Capacidad
nominal
Rango de capacidad HP 28 30 32 34 36
Enfriamiento kW 78.5 85 90 96 101
Calefacción kW 87.5 95 100 108 113
Alimentación
Tensión eléctrica Ph/V/Hz 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60
Enfriamiento Potencia nominal kW 23.4 24.8 26.8 26.12 28.12
Máxima potencia kW 37.1 39.03 40.96 47.95 49.88
Corriente nominal A 34.5 39.35 40.6 41.25 42.5
Corriente máxima A 59 61.87 64.74 76.3 79.17
Calefacción Potencia nominal kW 23.5 25.1 27 27.54 29.4
Máxima potencia kW 33.2 34.4 35.6 40.4 41.6
Corriente nominal A 34.4 37.26 38.6 42.96 44.3
Corriente máxima A 53 54.9 56.8 64.5 66.4
EER 3.35 3.43 3.36 3.68 3.59
COP 3.72 3.78 3.70 3.92 3.84
Rendimiento
Caudal de aire m³/h 28200 28200 28200 36300 36300
Presión sonora dB(A) 62 62 62 63 63
Dimensiones
y peso
Netas (An/Pr/Al)
mm
1390/750/1808
+1390/750/1808
1390/750/1808
+1390/750/1808
1390/750/1808
+1390/750/1808
990/750/1808
+990/750/1808
+1390/750/1808
990/750/1808
+990/750/1808
+1390/750/1808
Embalaje (An/Pr/Al)
mm
1490/860/1990
+1490/860/1990
1490/860/1990
+1490/860/1990
1490/860/1990
+1490/860/1990
1090/860/1990
+1090/860/1990
+1490/860/1990
1090/860/1990
+1090/860/1990
+1490/860/1990
Neto/bruto kg 728/756 728/764 736/772 840/888 848/896
Datos de
instalación
Tipo de compresor DC INV SCROLL DC INV SCROLL DC INV SCROLL DC INV SCROLL DC INV SCROLL
Nº de compresores
(1 INV+1 FIX)
+(1 INV+1 FIX)
(1 INV+1 FIX)
+(1 INV+1 FIX)
(1 INV+1 FIX)
+(1 INV+1 FIX)
(1 INV+1 FIX)
+(1 INV+1 FIX)
(1 INV+1 FIX)
+(1 INV+1 FIX)
Refrigerante R410A R410A R410A R410A R410A
Carga de refrigerante kg 26.5 26.5 29 34 36.5
Tuberías refrigerante líquido Pulgadas 3/4” 3/4” 3/4” 3/4” 3/4”
Tuberías refrigerante gas Pulgadas 1 1/4” 1 1/4” 1 1/4” 1 1/4” 1 1/2”
Tubería de ecualización de aceite mm 9.52 9.52 9.52 9.52 9.52
Longitud máxima tuberías m 175 175 175 175 175
Desnivel máximo tuberías m 50 50 50 50 50
Presión estática externa Pa 50 50 50 50 50
Ratio de
conexión
Ratio de conexión unidades interiores % 50~130 50~130 50~130 50~130 50~130
Nº máx. unidades interiores 46 50 53 56 59
Rango de
temperatura
Enfriamiento °C -5~43 -5~43 -5~43 -5~43 -5~43
Calefacción °C -15~21 -15~21 -15~21 -15~21 -15~21

33. Sistemasdevolumenvariable
Sistemasdevolumenvariable
64 65
MRVIII
MRVIII
MRVIII-C. Unidades exteriores Características técnicas unidades exterioreswww.haier.es
www.haier.es
AV38IMVESA
AV40IMVESA
AV42IMVESA
AV44IMVESA
AV46IMVESA
AV48IMVESA
HFC
R410A
Todas las especificaciones son probadas en condiciones normales (en enfriamiento, con una temperatura interior de 27°C (DB)/19°C (WB) y una temperatura exterior de 35°C (DB)/24°C (WB); en calefacción, con una temperatura
interior de 20°C (DB) y una temperatura exterior de 7ºC (DB)/6°C (WB).
Modelo AV38IMVESA AV40IMVESA AV42IMVESA AV44IMVESA AV46IMVESA AV48IMVESA
Modelos combinables
AV10NMVESA AV10NMVESA AV10NMVESA AV12IMVESA AV14IMVESA AV16IMVESA
AV14IMVESA AV14IMVESA AV16IMVESA AV16IMVESA AV16IMVESA AV16IMVESA
AV14IMVESA AV16IMVESA AV16IMVESA AV16IMVESA AV16IMVESA AV16IMVESA
Capacidad
nominal
Rango de capacidad HP 38 40 42 44 46 48
Enfriamiento kW 106.5 113 118 123.5 130 135
Calefacción kW 119 126.5 131.5 137.5 145 150
Alimentación
Tensión eléctrica Ph/V/Hz 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60 3/380~400/50/60
Enfriamiento Potencia nominal kW 30.76 32.16 34.16 36.8 38.2 40.2
Máxima potencia kW 51.8 53.73 55.66 58.5 59.51 61.44
Corriente nominal A 45.6 50.45 51.7 54.8 59.65 60.9
Corriente máxima A 82.4 85.27 88.14 92.64 94.24 97.11
Calefacción Potencia nominal kW 31.47 33.07 34.97 37 38.6 40.5
Máxima potencia kW 45.1 46.3 47.5 50.2 52.2 53.4
Corriente nominal A 46.9 49.76 51.1 53.7 56.56 57.9
Corriente máxima A 72 73.9 75.8 80.1 83.3 85.2
EER 3.46 3.51 3.45 3.36 3.40 3.36
COP 3.78 3.83 3.76 3.72 3.76 3.70
Rendimiento
Caudal de aire m³/h 39300 39300 39300 42300 42300 42300
Presión sonora dB(A) 63 63 63 64 64 64
Dimensiones
y peso
Netas (An/Pr/Al)
mm
990/750/1808
+1390/750/1808
+1390/750/1808
990/750/1808
+1390/750/1808
+1390/750/1808
990/750/1808
+1390/750/1808
+1390/750/1808
1390/750/1808
+1390/750/1808
+1390/750/1808
1390/750/1808
+1390/750/1808
+1390/750/1808
1390/750/1808
+1390/750/1808
+1390/750/1808
Embalaje (An/Pr/Al)
mm
1090/860/1990
+1490/860/1990
+1490/860/1990
1090/860/1990
+1490/860/1990
+1490/860/1990
1090/860/1990
+1490/860/1990
+1490/860/1990
1490/860/1990
+1490/860/1990
+1490/860/1990
1490/860/1990
+1490/860/1990
+1490/860/1990
1490/860/1990
+1490/860/1990
+1490/860/1990
Neto/bruto kg 968/1011 968/1011 976/1027 1096/1150 1096/1150 1104/1158
Datos de
instalación
Tipo de compresor DC INV SCROLL DC INV SCROLL DC INV SCROLL DC INV SCROLL DC INV SCROLL DC INV SCROLL
Nº de compresores 1 INV
+(1 INV+1 FIX)
+(1 INV+1 FIX)
1 INV
+(1 INV+1 FIX)
+(1 INV+1 FIX)
1 INV
+(1 INV+1 FIX)
+(1 INV+1 FIX)
(1 INV+1 FIX)
+(1 INV+1 FIX)
+(1 INV+1 FIX)
(1 INV+1 FIX)
+(1 INV+1 FIX)
+(1 INV+1 FIX)
(1 INV+1 FIX)
+(1 INV+1 FIX)
+(1 INV+1 FIX)
Refrigerante R410A R410A R410A R410A R410A R410A
Carga de refrigerante kg 37.5 37.5 40 41 41 43.5
Tuberías refrigerante líquido Pulgadas 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Tuberías refrigerante gas Pulgadas 1 1/2” 1 1/2” 1 1/2” 1 1/2” 1 1/2” 1 1/2”
Tubería de ecualización de aceite mm 9.52 9.52 9.52 9.52 9.52 9.52
Longitud máxima tuberías m 175 175 175 175 175 175
Desnivel máximo tuberías m 50 50 50 50 50 50
Presión estática externa Pa 50 50 50 50 50 50
Ratio de
conexión
Ratio de conexión unidades interiores % 50~130 50~130 50~130 50~130 50~130 50~130
Nº máx. unidades interiores 63 64 64 64 64 64
Rango de
temperatura
Enfriamiento °C -5~43 -5~43 -5~43 -5~43 -5~43 -5~43
Calefacción °C -15~21 -15~21 -15~21 -15~21 -15~21 -15~21
Tecnología de sub-enfriamiento profundo en dos etapas
• En la 1ª etapa de sub-enfriamiento, se añade un circuito adicional
de sub-enfriamiento para la condensación.
• En la 2ª etapa, se añade un segundo sub-enfriador autónomo.
Tras el enfriamiento posterior, el grado de sub-enfriamiento puede
llegar hasta 30º C, con una mejora del 46% de la capacidad del
intercambiador de calor por unidad de masa, una reducción del 55%
de pérdida de carga, y una mejora de la eficiencia media del 9%.
Alta presión estática externa
Hasta 50Pa y puede instalarse en diferentes tipos de suelo.
La primera separación del
aceite en dos etapas y la
primera tecnología cruzada de
retorno de aceite de toda la
industria
• 1ª etapa de separación de aceite:
unidad de separación de aceite
incorporada, gran reducción del
aceite desde la descarga del
compresor.
• 2ª etapa de separación de aceite:
separador externo de aceite para
aislar las pequeñas cantidades de
aceite de la descarga.
Compresor con tecnología
anti-liquid shock
El compresor adopta un
mecanismo flexible; en caso de
llegada de líquido al compresor,
la plataforma scroll se separa del
scroll fijo, descargando el líquido
refrigerante fuera del conjunto
scroll, y evitando cualquier posible
daño.
50Pa ESP
Succión
Descarga
IInInInicicicioioio dddee iinincrcrcremememenenentototo
ddede pprere isisióónón
Arriba
Aumento
de presión
AAlltaa preesión
VVíaa de paasso dde laa presión
CCámmaraa scroll de
cconttrapresión
BBBaaassstidor
CCámmaraa flexible de
conntrapresión
2ª etapa separación de aceite
Descarga Descarga
Succión
1ªetapaseparaciónaceite
2ª etapa
separación
aceite
2ª etapa
separación
aceite
Dobleseparación
deaceite
Dobleseparación
deaceite
1ªetapaseparaciónaceite
Succión
1ªtió
pp
eapasepa
1ªetapasepa
Sensor
de doble
presión
Diseño especial del intercambiador de calor
Diseño aerodinámico del ventilador para reducir el ruido
Vórtice del ventilador aerodinámico, aspas afiladas, y un cierto grado
de curvatura para reducir las vibraciones y las pérdidas de presión.
Ventilador con motor DC
• Tecnología DC Inverter
• Alta eficiencia
• Bajo nivel de ruido
Nuevo diseño aerodinámico del ventilador
Ventilador con motor DC
Tecnología DC Inverter
Alta eficiencia
Bajo nivel de ruido
Condensador 1ª etapa 2ª etapa

34. Sistemasdevolumenvariable
Sistemasdevolumenvariable
66 67
MRVIII
MRVIII
Cassettes de 4 víaswww.haier.es
www.haier.es
AB092MCERA
AB122MCERA
AB162MCERA
PB-700IB
AB182MCERA
AB242MCERA
AB282MCERA
AB302MCERA
AB382MCERA
AB482MCERA
PB-950JB
Modelo/Unidad interior AB092MCERA AB122MCERA AB162MCERA
Capacidad nominal
Enfriamiento kW 2.8 3.6 4.5
Calefacción kW 3.2 4 5
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 700 700 700
Presión sonora (Alto/Medio/Bajo) dB (A) 32/30/29 32/30/29 33/30/29
Dimensiones y peso
Netas (An/Pr/Al) mm 570/570/260 570/570/260 570/570/260
Embalaje (An/Pr/Al) mm 718/680/380 718/680/380 718/680/380
Neto/bruto kg 17/22 19/23.5 19/23.5
Modelo panel PB-700IB PB-700IB PB-700IB
Panel netas (An/Pr/Al) mm 700/700/60 700/700/60 700/700/60
Panel embalaje (An/Pr/Al) mm 740/740/115 740/740/115 740/740/115
Neto/bruto kg 2.8/4.8 2.8/4.8 2.8/4.8
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 1/4”
Tuberías refrigerante gas Pulgadas 3/8” 1/2” 1/2”
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O)
Modelo/Unidad interior AB182MCERA AB242MCERA AB282MCERA AB302MCERA AB382MCERA AB482MCERA
Capacidad nominal
Enfriamiento kW 5.6 7.1 8 9 11.2 14
Calefacción kW 6.3 8 9 10 12.5 16
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 1200 1200 1200 1800 1800 1800
Presión sonora (Alto/Medio/Bajo) dB (A) 34/32/30 35/34/31 37/35/31 37/35/31 37/35/31 42/39/35
Dimensiones y peso
Netas (An/Pr/Al) mm 840/840/240 840/840/240 840/840/240 840/840/295 840/840/295 840/840/295
Embalaje (An/Pr/Al) mm 930/930/330 930/930/330 930/930/330 930/930/390 930/930/390 930/930/390
Neto/bruto kg 30/32.5 30/32.5 30/32.5 38/40 38/40 38/40
Modelo panel PB-950JB PB-950JB PB-950JB PB-950JB PB-950JB PB-950JB
Panel netas (An/Pr/Al) mm 950/950/80 950/950/80 950/950/80 950/950/80 950/950/80 950/950/80
Panel embalaje (An/Pr/Al) mm 992/992/115 992/992/115 992/992/115 992/992/115 992/992/115 985/985/115
Neto/bruto kg 6/9 6/9 6/9 6/9 6/9 6/9
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 3/8” 3/8” 9.52 9.52 9.52
Tuberías refrigerante gas Pulgadas 1/2” 5/8” 5/8” 15.88 15.88 15.88
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16 (O) YR-E16 (O) YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O) YR-H71 (O) YR-H71 (O) YR-H71 (O)
Cassettes 2 vías
AB072MBERA
AB092MBERA
AB122MBERA
AB162MBERA
AB182MBERA
YR-E16
opcional
YR-E16
opcional
YR-H71
opcional
YR-H71
opcional
YR-E14
de serie
YR-E14
de serie
Modelo/Unidad interior AB072MBERA AB092MBERA AB122MBERA AB162MBERA AB182MBERA
Capacidad nominal
Enfriamiento kW 2.2 2.8 3.6 4.5 5.6
Calefacción kW 2.5 3.2 4 5 6.3
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 840 840 840 840 840
Presión sonora (Alto/Medio/Bajo) dB (A) 42/37/33 42/37/33 42/37/33 44/39/34 44/39/34
Dimensiones y peso
Netas (An/Pr/Al) mm 817/620/260 817/620/260 817/620/260 817/620/260 817/620/260
Embalaje (An/Pr/Al) mm 1015/695/278 1015/695/278 1015/695/278 1015/695/278 1015/695/278
Neto/bruto kg 21/23 21/23 21/23 21/23 21/23
Modelo panel P2B-1055IB P2B-1055IB P2B-1055IB P2B-1055IB P2B-1055IB
Panel netas (An/Pr/Al) mm 1055/680/8 1055/680/8 1055/680/8 1055/680/8 1055/680/8
Panel embalaje (An/Pr/Al) mm 1110/720/161 1110/720/161 1110/720/161 1110/720/161 1110/720/161
Neto/bruto kg 7/8 7/8 7/8 7/8 7/8
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 1/4” 1/4” 1/4”
Tuberías refrigerante gas Pulgadas 3/8” 3/8” 1/2” 1/2” 1/2”
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16( O) YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O) YR-H71 (O) YR-H71 (O)

35. Sistemasdevolumenvariable
Sistemasdevolumenvariable
68 69
MRVIII
MRVIII
Conductos de media presiónwww.haier.es
www.haier.es
AD182MMERA
AD242MMERA
AD282MMERA
AD302MMERA
AD382MMERA
AD482MMERA
Modelo/Unidad interior AD182MMERA AD242MMERA AD282MMERA
Capacidad nominal
Enfriamiento kW 5.6 7.1 8
Calefacción kW 6.3 8 9
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 1200 1200 1200
Presión sonora (Alto/Medio/Bajo) dB (A) 36/34/31 36/34/31 39/37/35
Dimensiones y peso
Netas (An/Pr/Al) mm 990/650/300 990/650/300 990/650/300
Embalaje (An/Pr/Al) mm 1167/860/345 1167/860/345 1167/860/345
Neto/bruto kg 39/45 39/45 39/45
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 3/8” 3/8”
Tuberías refrigerante gas Pulgadas 1/2” 5/8” 5/8”
Presión estática Pa 50/96 50/96 50/96
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O)
Bomba de drenaje S-estándar S S S
Modelo/Unidad interior AD302MMERA AD382MMERA AD482MMERA
Capacidad nominal
Enfriamiento kW 9 11.2 14
Calefacción kW 10 12.5 16
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 1900 1900 2100
Presión sonora (Alto/Medio/Bajo) dB (A) 39/37/35 41/40/39 41/40/39
Dimensiones y peso
Netas (An/Pr/Al) mm 1410/645/350 1410/645/350 1410/645/350
Embalaje (An/Pr/Al) mm 1557/800/370 1557/800/370 1557/800/370
Neto/bruto kg 59/66 59/66 59/66
Datos de instalación
Tuberías refrigerante líquido Pulgadas 3/8” 3/8” 3/8”
Tuberías refrigerante gas Pulgadas 5/8” 5/8” 5/8”
Presión estática Pa 50/96 50/96 50/96
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O)
Bomba de drenaje S-estándar S S S
Conductos de baja presión
AD072MLERA
AD092MLERA
AD122MLERA
AD162MLERA
AD182MLERA
AD242MLERA
Modelo/Unidad interior AD072MLERA AD092MLERA AD122MLERA
Capacidad nominal
Enfriamiento kW 2.2 2.8 3.6
Calefacción kW 2.5 3.2 4
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 400 400 500
Presión sonora (Alto/Medio/Bajo) dB (A) 35/32/30 35/32/30 35/32/30
Dimensiones y peso
Netas (An/Pr/Al) mm 610/484/220 610/484/220 610/484/220
Embalaje (An/Pr/Al) mm 710/545/280 710/545/280 710/545/280
Neto/bruto kg 15/17 15/17 16/18
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 1/4”
Tuberías refrigerante gas Pulgadas 3/8” 3/8” 1/2”
Presión estática Pa 0/20 0/20 0/20
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O)
Modelo/Unidad interior AD162MLERA AD182MLERA AD242MLERA
Capacidad nominal
Enfriamiento kW 4.5 5.6 7.1
Calefacción kW 5 6.3 8
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 850 1250 1250
Presión sonora (Alto/Medio/Bajo) dB (A) 35/32/30 39/37/35 39/37/35
Dimensiones y peso
Netas (An/Pr/Al) mm 1090/484/220 1090/484/220 1090/484/220
Embalaje (An/Pr/Al) mm 1174/545/280 1174/545/280 1174/545/280
Neto/bruto kg 19/20 25/26.5 27/28.5
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 3/8”
Tuberías refrigerante gas Pulgadas 1/2” 1/2” 5/8”
Presión estática Pa 0/20 0/20 0/20
Mando
Con cable (O-opcional, S-serie) YR-E14(S) YR-E14(S) YR-E14 (S)
YR-E16(O) YR-E16(O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71(O) YR-H71(O) YR-H71 (O)
YR-E16
opcional
YR-H71
opcional
YR-E14
de serie
YR-E16
opcional
YR-H71
opcional
YR-E14
de serie

36. Sistemasdevolumenvariable
Sistemasdevolumenvariable
70 71
MRVIII
MRVIII
Conductos para aportación de aire exteriorwww.haier.es
www.haier.es
AD482MPERA
AD722MPERA
AD962MPERA
Modelo/Unidad interior AD482MPERA AD722MPERA AD962MPERA
Capacidad nominal
Enfriamiento kW 14 22.6 28
Calefacción kW 8.9 15.2 17.8
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50 1/220~230/50 1/220~230/50
Rendimiento
Caudal de aire m³/h 1600 2300 2800
Presión sonora (Alto/Medio/Bajo) dB (A) 50/46/44 54/49/45 54/49/45
Dimensiones y peso
Netas (An/Pr/Al) mm 1197/830/360 1570/880/360 1570/880/360
Embalaje (An/Pr/Al) mm 1430/940/420 1800/1000/525 1800/1000/525
Neto/bruto kg 62/77 120/140 120/140
Datos de instalación
Tuberías refrigerante líquido Pulgadas 3/8” 3/8” 3/8”
Tuberías refrigerante gas Pulgadas 5/8” 1” 1”
Presión estática Pa 100/196 100/196 100/196
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O)
Conductos de alta presión
AD182MHERA
AD242MHERA
AD282MHERA
AD302MHERA
AD382MHERA
AD482MHERA
AD722MHERA
AD962MHERA
Modelo/Unidad interior AD182MHERA AD242MHERA AD282MHERA
Capacidad nominal
Enfriamiento kW 5.6 7.1 8
Calefacción kW 6.3 8 9
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 1500 1500 1500
Presión sonora (Alto/Medio/Bajo) dB (A) 46/42/40 46/42/40 46/42/40
Dimensiones y peso
Netas (An/Pr/Al) mm 970/875/360 970/875/360 970/875/360
Embalaje (An/Pr/Al) mm 1051/940/510 1051/940/510 1051/940/510
Neto/bruto kg 48/58 48/58 48/58
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 3/8” 3/8”
Tuberías refrigerante gas Pulgadas 1/2” 5/8” 5/8”
Presión estática (Estándar) Pa 100 100 100
Presión estática (Máx) Pa 196 196 196
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O)
Modelo/Unidad interior AD302MHERA AD382MHERA AD482MHERA AD722MHERA AD962MHERA
Capacidad nominal
Enfriamiento kW 9 11.2 14 22.6 28
Calefacción kW 10 12.5 16 25 16
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 1560 1600 2100 4050 4050
Presión sonora (Alto/Medio/Bajo) dB (A) 50/46/44 50/46/44 50/46/44 54/49/45 54/49/45
Dimensiones y peso
Netas (An/Pr/Al) mm 1197/830/360 1197/830/360 1197/830/360 1570/880/360 1570/880/360
Embalaje (An/Pr/Al) mm 1430/940/400 1430/940/400 1430/940/400 1800/1000/525 1800/1000/525
Neto/bruto kg 62/77 62/77 62/77 92/100 92/100
Datos de instalación
Tuberías refrigerante líquido Pulgadas 3/8” 3/8” 3/8” 3/8” 3/8”
Tuberías refrigerante gas Pulgadas 5/8” 5/8” 5/8” 1” 1”
Presión estática (Estándar) Pa 100 100 100 100 100
Presión estática (Máx) Pa 196 196 196 196 196
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16 (O) YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O) YR-H71 (O) YR-H71 (O)
YR-E16
opcional
YR-H71
opcional
YR-E14
de serie
YR-E16
opcional
YR-H71
opcional
YR-E14
de serie

37. Sistemasdevolumenvariable
Sistemasdevolumenvariable
72 73
MRVIII
MRVIII
Suelo Techowww.haier.es
www.haier.es
AC092MCERA
AC122MCERA
AC162MCERA
AC182MCERA
AC242MCERA
AC282MEERA
AC302MEERA
AC382MFERA
AC482MFERA
Modelo/Unidad interior AC092MCERA AC122MCERA AC162MCERA AC182MCERA AC242MCERA
Capacidad nominal
Enfriamiento kW 2.8 3.6 4.5 5.6 7.1
Calefacción kW 3.2 4 5 6.3 8
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 800 800 800 800 800
Presión sonora (Alto/Medio/Bajo) dB (A) 38/35/33 38/35/33 40/37/35 40/37/35 40/37/35
Dimensiones y peso
Netas (An/Pr/Al) mm 990/665/199 990/665/199 990/665/199 990/665/199 990/665/199
Embalaje (An/Pr/Al) mm 1150/750/300 1150/750/300 1150/750/300 1150/750/300 1150/750/300
Neto/bruto kg 28.3/34.3 28.3/34.3 28.3/34.3 28.3/34.3 28.3/34.3
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 1/4” 1/4” 3/8”
Tuberías refrigerante gas Pulgadas 3/8” 1/2” 1/2” 1/2” 1/2”
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16 (O) YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O) YR-H71 (O) YR-H71 (O)
Modelo/Unidad interior AC282MEERA AC302MEERA AC382MFERA AC482MFERA
Capacidad nominal
Enfriamiento kW 8 9 11.2 14
Calefacción kW 9 10 12.5 16
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 1500 1500 2040 2040
Presión sonora (Alto/Medio/Bajo) dB (A) 43/40/38 43/40/38 46/42/38 46/42/38
Dimensiones y peso
Netas (An/Pr/Al) mm 1298/700/240 1298/700/240 1580/700/240 1580/700/240
Embalaje (An/Pr/Al) mm 1500/790/315 1500/790/315 1710/790/315 1710/790/315
Neto/bruto kg 38/45 38/45 54/61 54/61
Datos de instalación
Tuberías refrigerante líquido Pulgadas 3/8” 3/8” 3/8” 3/8”
Tuberías refrigerante gas Pulgadas 5/8” 5/8” 5/8” 5/8”
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O) YR-H71 (O)
Split mural
YR-H71
de serie
AS072MGERA
AS092MGERA
AS122MGERA
AS162MGERA
AS182MGERA
AS242MGERA
Modelo/Unidad interior AS072MGERA AS092MGERA AS122MGERA
Capacidad nominal
Enfriamiento kW 2.2 2.8 3.6
Calefacción kW 2.5 3.2 4
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 600 600 600
Presión sonora (Alto/Medio/Bajo) dB (A) 37/33/31 37/34/31 41/36/33
Dimensiones y peso
Netas (An/Pr/Al) mm 938/187/265 938/187/265 938/187/265
Embalaje (An/Pr/Al) mm 1016/304/360 1016/304/360 1016/304/360
Neto/bruto kg 10.9/12.6 10.9/12.6 10.9/12.6
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 1/4”
Tuberías refrigerante gas Pulgadas 1/2” 1/2” 1/2”
Mando Infrarrojo (S-serie) YR-H71 (S) YR-H71 (S) YR-H71 (S)
Modelo/Unidad interior AS162MGERA AS182MGERA AS242MGERA
Capacidad nominal
Enfriamiento kW 4.5 5.6 7.1
Calefacción kW 5 6.3 8
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 600 800 800
Presión sonora (Alto/Medio/Bajo) dB (A) 41/36/33 43/39/34 48/39/37
Dimensiones y peso
Netas (An/Pr/Al) mm 938/187/265 1046/234/299 1046/234/299
Embalaje (An/Pr/Al) mm 1016/304/360 1126/344/388 1126/344/388
Neto/bruto kg 10.9/12.6 13/16.5 13/16.5
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 3/8” 3/8”
Tuberías refrigerante gas Pulgadas 1/2” 5/8” 5/8”
Mando Infrarrojo (S-serie) YR-H71 (S) YR-H71 (S) YR-H71 (S)
YR-E16
opcional
YR-H71
opcional
YR-E14
de serie

38. Sistemasdevolumenvariable
Sistemasdevolumenvariable
74 75
MRVIII
MRVIII
Consola suelo encastrable / Conducto verticalwww.haier.es
www.haier.es
Consola
YR-H71
de serie
AF072MAERA
AF092MAERA
AF122MAERA
AF182MAERA
AE072MLERA
AE092MLERA
AE122MLERA
AE162MLERA
AE182MLERA
AE242MLERA
Modelo/Unidad interior AF072MAERA AF092MAERA AF122MAERA AF182MAERA
Capacidad nominal
Enfriamiento kW 2.2 2.8 3.6 5.6
Calefacción kW 2.5 3.2 4 6
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 460 460 520 580
Presión sonora (Alto/Medio/Bajo) dB (A) 43/39/36 43/39/36 43/39/36 43/39/36
Dimensiones y peso
Netas (An/Pr/Al) mm 720/253/640 720/253/640 720/253/640 720/253/640
Embalaje (An/Pr/Al) mm 784/305/719 784/305/719 784/305/719 784/305/719
Neto/bruto kg 18/20 18/20 18/20 18/20
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 1/4” 1/4”
Tuberías refrigerante gas Pulgadas 1/2” 1/2” 1/2” 1/2”
Mando Infrarrojo (O-opcional S-serie) YR-H71 (S) YR-H71 (S) YR-H71 (S) YR-H71 (S)
Modelo/Unidad interior AE072MLERA AE092MLERA AE122MLERA
Capacidad nominal
Enfriamiento kW 2.2 2.8 3.6
Calefacción kW 2.5 3.2 4
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 800 800 800
Presión sonora (Alto/Medio/Bajo) dB (A) 38/35/33 38/35/33 40/37/35
Dimensiones y peso
Netas (An/Pr/Al) mm 995/635/220 995/635/220 995/635/220
Embalaje (An/Pr/Al) mm 1095/735/272 1095/735/272 1095/735/272
Neto/bruto kg 32/35 32/35 32/35
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 1/4”
Tuberías refrigerante gas Pulgadas 3/8” 3/8” 1/2”
Presión estática Pa 30 30 30
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O)
Modelo/Unidad interior AE162MLERA AE182MLERA AE242MLERA
Capacidad nominal
Enfriamiento kW 4.5 5.6 71
Calefacción kW 5 6.3 8
Alimentación Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Rendimiento
Caudal de aire m³/h 800 800 800
Presión sonora (Alto/Medio/Bajo) dB (A) 40/37/35 42/39/36 42/39/36
Dimensiones y peso
Netas (An/Pr/Al) mm 995/635/220 995/635/220 995/635/220
Embalaje (An/Pr/Al) mm 1095/735/272 1095/735/272 1095/735/272
Neto/bruto kg 32/35 32/35 32/35
Datos de instalación
Tuberías refrigerante líquido Pulgadas 1/4” 1/4” 3/8”
Tuberías refrigerante gas Pulgadas 1/2” 1/2” 5/8”
Presión estática Pa 30 30 30
Mando
Con cable (O-opcional, S-serie) YR-E14 (S) YR-E14 (S) YR-E14 (S)
YR-E16 (O) YR-E16 (O) YR-E16 (O)
Infrarrojo (O-opcional S-serie) YR-H71 (O) YR-H71 (O) YR-H71 (O)
YR-E16
opcional
YR-H71
opcional
YR-E14
de serie

39. Sistemasdevolumenvariable
Sistemasdevolumenvariable
76 77
MRVIII
MRVIII
Recuperador de calorwww.haier.es
www.haier.es
YR-N04
de serie
ERV0150ANN
ERV0260ANN
ERV0800ANN
ERV1000ANN
Modelo/Unidad interior ERV0150ANN ERV0260ANN ERV0800ANN ERV1000ANN
Alimentación
Tensión eléctrica Ph/V/Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Potencia nominal de entrada kW 0.1 0.12 0.36 0.36
Corriente nominal A 0.55 0.55 1.65 1.65
Rendimiento
Caudal de aire m³/h 150 260 800 1000
Nivel sonoro (Alto/Medio/Bajo) dB (A) 44/43/43/38 44/43/43/38 57/55/56/52 57/55/56/52
Datos de instalación
Dimensiones netas (An/Pr/Al) mm 940/685/276 940/685/276 1227/1115/387 1227/1115/387
Dimensiones embalaje (An/Pr/Al) mm 1013/773/345 1013/773/345 1465/1213/430 1465/1213/430
Peso neto/bruto kg 28.7/31.2 28.7/31.2 85.5/90.6 85.5/90.6
Presión estática Pa 80 60 120 100
Mando Con cable (S-serie) YR-N04 (S) YR-N04 (S) YR-N04 (S) YR-N04 (S)

40. Sistemasdevolumenvariable
Sistemasdevolumenvariable
78 79
MRVIII
MRVIII
Sistemas de controlSistemas de controlwww.haier.es
www.haier.es
IGU02
IGU05
IGU06
IGU07
HZG-20A
HZG-30A
FQG-B335A
FQG-B506A
FQG-B730A
FQG-B1350A
Mandos y BMS Diseño Modelo Funciones Unidades compatibles
Mando central
con pantalla táctil
Entrada
YCZ-A003
• Unidad de control individual
• Control central, máx. 128 unidades
• Temporizador semanal
• Control de zona
• Se puede conectar a la interfaz de terceros:
modbus RTU
• Máx. 32 unidades IGUO5 pueden conectarse
con un solo YCZ-A003
• Todas
• Todas
• Todas
• Todas
• Todas
2 modelos
3 modelos
Capacidad total de unidades
interiores inferior a 50.600W, pero
igual o superior que 33.500W
Capacidad total de unidades
interiores inferior a 33.500W
Capacidad total de unidades
interiores inferior a 73.000W, pero
igual o superior que 50.600W
Capacidad total de unidades
interiores superior a 73.000W
Mando con cable
Entrada
YR-E16
Mando con cable
Entrada
Modbus
YR-E14
Mando de control
simple
Sistema de
monitorización
remoto
versión 3 BMS:
IPC (Ordenador
Personal
Industrial) +
software
Sistema de
control local
versión BMS:
(RS485&232
convertidor +
software)
YR-F02
HCM-03
HCM-01
Receptor
inalámbrico RE-02
Mando por
infrarrojos
Entrada
Lonworks
Colector
Colector
Derivador
Derivador
Derivador
Derivador
YR-H71
• Unidad de control individual
• Control de grupo, máx. 16 unidades
• Temporizador semanal
• Reloj
• Modos: enfriamiento, calefacción, flujo de aire
automático, deshumidificación
• Temperatura, velocidad del ventilador, dirección
del ventilador
• Cassettes
• Suelo Techo
• Conductos
• Consola suelo encastrable
• Unidad de control individual
• Control de grupo, máx. 16 unidades
• Reloj
• Temporizador
• Modos: enfriamiento, calefacción, flujo de aire
automático, deshumidificación
• Temperatura, velocidad del ventilador, dirección
del ventilador
• Cassettes
• Suelo Techo
• Conductos
• Consola suelo encastrable
• Realiza el control por infrarrojos de los modelos
de tipo conducto
• Split mural
• Consola (control opcional para
cassette)
• Suelo Techo
• Conductos
• Conductos
• Unidad de control individual
• Control de grupo, máx. 16 unidades
• Cassettes
• Suelo Techo
• Conductos
Accesorios
Mandos y BMS Diseño Modelo Funciones Unidades compatibles
Nombre Diseño Modelo Funciones Unidades compatibles
• Compatible con HCM-01, HCM-03
• Cada sistema necesita un IGU02
• Máx. 40 unidades interiores pueden conectarse
para cada IGU02
• Adaptador de protocolo
• Conjunto de datos de cargas eléctricas,
cálculos, almacenamiento y distribución
• Máx. 4 grupos de sistemas: cada sistema
puede conectarse con un máx. de 20 unidades
• IGU02; cada IGU02 puede conectarse con un
máx. de 40 unidades interiores
• Cantidad Total Máxima de unidades interiores
conectadas: 1.000
• Encendido / apagado, velocidad del ventilador,
control de temperatura
• Control del modo funcionamiento
• Temporizador automático (semanal, mensual)
• Informe de consumos eléctricos
• Interfaz: IP BACnet, Modbus IP, Modbus RTU
• Monitorización remota de muchos usuarios
• Histórico de datos y gráficos
• Unidad de control individual
• Reloj
• Temporizador
• Modos: enfriamiento, calefacción, flujo de aire
automático, deshumidificación
• Ajustes modo nocturno
• Bloqueo para niños
• Cassettes
• Suelo Techo
• Conductos
• Máx. 32 unidades IGUO2 pueden ser conectadas
• Máx. 40 unidades interiores pueden conectarse
en cada sistema
• Cantidad Total Máxima de unidades interiores
conectadas: 400
• Encendido / apagado, velocidad del ventilador,
control de temperatura
• Control del modo funcionamiento
• Temporizador automático (semanal, mensual)
• Interfaz Modbus rtu (solo pantalla, sin control)
• Informe de consumos eléctricos
• Cassettes
• Suelo Techo
• Conductos
• Compatible con YCZ-A003
• Cada sistema necesita un IGU05
Modbus rtu
• Conecta con la unidad exterior para cambiar el
protocolo homebus por el protocolo modbus
• Y después conecta con el IGU07 para realizar la
función de entrada Lonworks
Protocolo de entrada Lonworks
• Cada sistema de unidad exterior adopta un IGU07
+ IGU06
• En un solo sistema, la cantidad máx. de unidades
interiores conectadas es 32
• El control Longate necesita un adaptador de
corriente externo de 24 V DC
Recogida de refrigerante
Recogida de refrigerante
Distribución de refrigerante
Distribución de refrigerante
Distribución de refrigerante
Distribución de refrigerante
Haier mantiene una política de desarrollo tecnológico continuo con una importante inversión en investigación y desarrollo. Por este motivo, las características y el diseño
de los productos pueden variar respecto a los datos publicados en el presente catálogo.

41. Oficinas
Isla de la Palma 32, nave 6
28703 San Sebastián de los Reyes, Madrid
Tel. 902 547 001
Fax 902 547 005
Salvador Espriu, 59 - 1º 1ª
08005 Barcelona
Tel. 902 503 330
Fax 902 503 340
www.haier.es
www.haiershowroom.com
spain@haiereurope.com
Asistencia técnica: 902 509 123
