El documento describe un laboratorio sobre el desmontaje y ensamblaje de una computadora, enfatizando la importancia de seguir estrictamente los procedimientos de seguridad y el uso de herramientas adecuadas. Incluye una guía paso a paso para desensamblar componentes clave como el disco duro, la fuente de energía y los módulos de memoria. La práctica permite a los aprendices adquirir conocimientos prácticos y una mejor comprensión de la arquitectura interna de un PC.

1. ANGIE PAOLA FLOREZ JOVEN
APRENDIZ
PAULO CESAR LUNA OCHOA
INSTRUCTOR

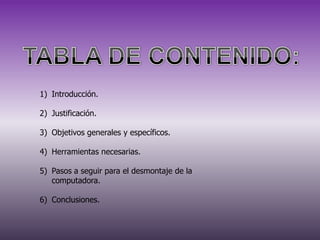

2. 1) Introducción.
2) Justificación.
3) Objetivos generales y específicos.
4) Herramientas necesarias.
5) Pasos a seguir para el desmontaje de la
computadora.
6) Conclusiones.

3. En esta practica de laboratorio, se
desmontara una computadora mediante el
uso de procedimientos de seguridad de
laboratorio y de las herramientas
apropiadas. Debemos de realizarlo con
mucho cuidado y siguiendo todas las
instrucciones de seguridad.

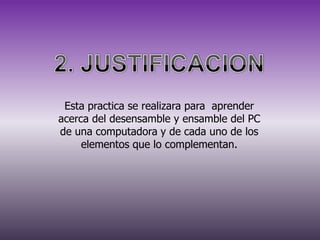

4. Esta practica se realizara para aprender
acerca del desensamble y ensamble del PC
de una computadora y de cada uno de los
elementos que lo complementan.

5. Aprender a desensamblar y ensamblar
al igual que manipular las partes internas del PC
correctamente.
-Seguir el proceso necesario para el desensamble y ensamble del PC,
tomando las medidas preventivas necesarias.
-Identificar cada uno de los componentes que forman la PC.
-Identificar las partes y los componentes de la torre.

6. Correa antiestática
de muñeca
Destornillador de
Cabeza plana
Destornillador de
cabeza Phillips
Computadora con
Disco duro instalado

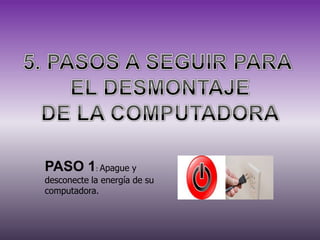

7. PASO 1: Apague y
desconecte la energía de su
computadora.

8. PASO 2:Ubicar los tornillos que fijan
los paneles laterales a la parte posterior
de su computadora, haciendo uso del tipo
y tamaño de destornillador apropiado para
extraer los tornillos de panel lateral.
Extraiga los paneles laterales del gabinete.
PASO 3:Ponerse una correa
antiestática para la muñeca. Un extremo
del conductor debe conectarse a la correa
de muñeca. Sujete el otro extremo del
conductor a una parte metálica sin pintar
del gabinete.

9. PASO 4: Localice el disco duro.
Desconecte con cuidado el cable de
alimentación y de datos de la parte
posterior del disco duro.
PASO 5: Ubique todos los tornillos
que mantienen la unidad de disco duro en
su lugar y utilizando el destornillador
adecuado extraiga los tornillos.

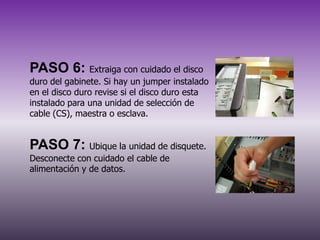

10. PASO 6: Extraiga con cuidado el disco
duro del gabinete. Si hay un jumper instalado
en el disco duro revise si el disco duro esta
instalado para una unidad de selección de
cable (CS), maestra o esclava.
PASO 7: Ubique la unidad de disquete.
Desconecte con cuidado el cable de
alimentación y de datos.

11. PASO 8: Ubique y extraiga todos los
tornillos que fijan la unidad de disquete
al gabinete (si el equipo, la tiene).
PASO 9: Ubique y extraiga todos
los tornillos que fijan las unidades
ópticas al gabinete.

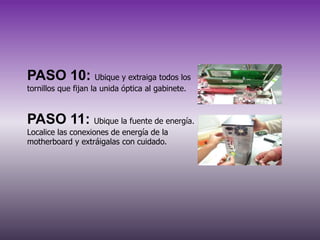

12. PASO 10: Ubique y extraiga todos los
tornillos que fijan la unida óptica al gabinete.
PASO 11: Ubique la fuente de energía.
Localice las conexiones de energía de la
motherboard y extráigalas con cuidado.

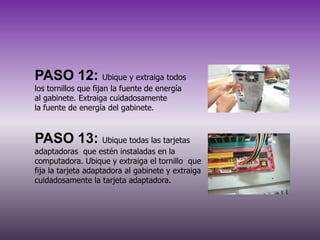

13. PASO 12: Ubique y extraiga todos
los tornillos que fijan la fuente de energía
al gabinete. Extraiga cuidadosamente
la fuente de energía del gabinete.
PASO 13: Ubique todas las tarjetas
adaptadoras que estén instaladas en la
computadora. Ubique y extraiga el tornillo que
fija la tarjeta adaptadora al gabinete y extraiga
cuidadosamente la tarjeta adaptadora.

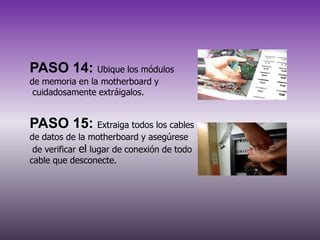

14. PASO 14: Ubique los módulos
de memoria en la motherboard y
cuidadosamente extráigalos.
PASO 15: Extraiga todos los cables
de datos de la motherboard y asegúrese
de verificar el lugar de conexión de todo
cable que desconecte.

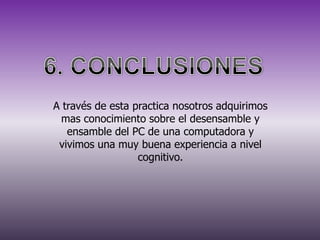

15. A través de esta practica nosotros adquirimos
mas conocimiento sobre el desensamble y
ensamble del PC de una computadora y
vivimos una muy buena experiencia a nivel
cognitivo.
