1. PRACTICA DE LABORATORIO: DESMONTAJE DE LA COMPUTADORA
Daniela Bocanegra González
Oscar Andrés Cardona Jaramillo
Brian Lugo Barona
Dayana Rivera Pantoja
Yessenia Rojas Cardona

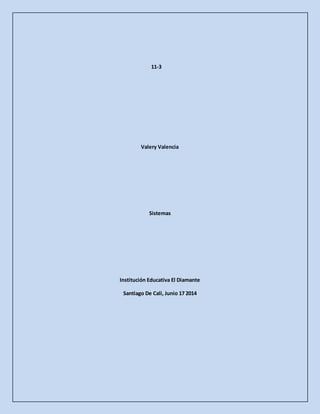

2. 11-3
Valery Valencia
Sistemas
Institución Educativa El Diamante
Santiago De Cali, Junio 17 2014

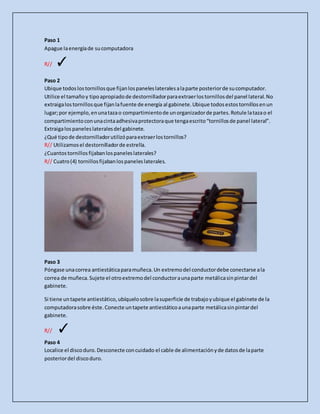

3. Paso 1
Apague laenergíade sucomputadora
R// ✓
Paso 2
Ubique todoslostornillosque fijanlospaneleslateralesalaparte posteriorde sucomputador.
Utilice el tamañoy tipoapropiadode destornilladorparaextraerlostornillosdel panel lateral.No
extraigalostornillosque fijanlafuente de energía al gabinete.Ubique todosestostornillosenun
lugar;por ejemplo,enunatazao compartimientode unorganizadorde partes.Rotule latazao el
compartimientoconunacintaadhesivaprotectoraque tengaescrito“tornillosde panel lateral”.
Extraigalospaneleslateralesdel gabinete.
¿Qué tipode destornilladorutilizóparaextraerlostornillos?
R// Utilizamosel destornilladorde estrella.
¿Cuantostornillosfijabanlospaneleslaterales?
R// Cuatro(4) tornillosfijabanlospaneleslaterales.
Paso 3
Póngase unacorrea antiestáticaparamuñeca.Un extremodel conductordebe conectarse ala
correa de muñeca.Sujete el otroextremodel conductoraunaparte metálicasinpintardel
gabinete.
Si tiene untapete antiestático,ubíquelosobre lasuperficie de trabajoyubique el gabinete de la
computadorasobre éste.Conecte untapete antiestáticoaunaparte metálicasinpintardel
gabinete.
R// ✓
Paso 4
Localice el discoduro.Desconecte concuidado el cable de alimentaciónyde datosde laparte
posteriordel discoduro.

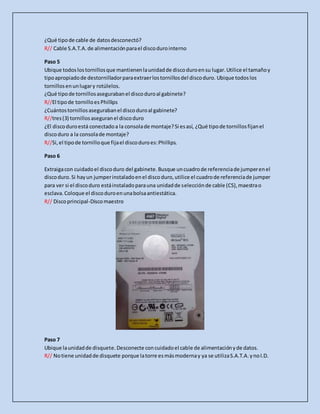

4. ¿Qué tipode cable de datosdesconectó?
R// Cable S.A.T.A.de alimentaciónparael discodurointerno
Paso 5
Ubique todoslostornillosque mantienenlaunidadde discoduroensu lugar.Utilice el tamañoy
tipoapropiadode destornilladorparaextraerlostornillosdel discoduro. Ubique todoslos
tornillosenunlugary rotúlelos.
¿Qué tipode tornillosasegurabanel discoduroal gabinete?
R//El tipode tornilloes Phillips
¿Cuántostornillosasegurabanel discoduroal gabinete?
R//tres(3) tornillosaseguranel discoduro
¿El discoduroestá conectadoa la consolade montaje?Si esasí, ¿Qué tipode tornillosfijanel
discoduro a la consolade montaje?
R//Si,el tipode tornilloque fijael discoduroes:Phillips.
Paso 6
Extraigacon cuidadoel discoduro del gabinete.Busque uncuadrode referenciade jumperenel
discoduro.Si hayun jumperinstaladoenel discoduro,utilice el cuadrode referenciade jumper
para ver si el discoduro estáinstaladoparauna unidadde selecciónde cable (CS),maestrao
esclava.Coloque el discoduroenunabolsaantiestática.
R// Discoprincipal-Discomaestro
Paso 7
Ubique launidadde disquete.Desconecte concuidadoel cable de alimentaciónyde datos.
R// Notiene unidadde disquete porque latorre esmásmodernay ya se utilizaS.A.T.A.ynoI.D.

5. Paso 8
Ubique yextraigatodoslostornillosque fijanlaunidadde disquete al gabinete.Ubiquetodoslos
tornillosenunlugary rotúlelos.
Coloque launidadde disqueteenunabolsaantiestática.
¿Cuántostornillosasegurabanlaunidad de disqueteal gabinete?
R// Nohay disquete
Paso 9
Ubique launidadóptica(CD-ROM,DVD,etc.) Desconecte concuidadoel cable de alimentacióny
de datos de la unidadóptica.Retire el cable de audiode la unidadóptica.
¿Qué tipode cable de datosdesconectó?
R// Cable de datosS.A.T.A.
¿Hay un jumperenlaunidadóptica?¿Cuál esla configuracióndel jumper?
R// Nohay jumper
Paso 10
Ubique yextraigatodoslostornillosque fijanlaunidadópticaal gabinete.Coloquetodoslos
tornillosenunlugary rotúlelos.Coloque launidadópticaenunabolsaantiestática.
¿Cuántostornillosasegurabanlaunidadópticaal gabinete?
R// tres(3) tornilloslaaseguranal gabinete.
Paso 11
Ubique lafuente de energía.Localice la/sconexión/esde energíaalamotherboard.

6. Extraigacon cuidadola/s conexión/es de energíade lamotherboard.¿Cuántospineshayenel
conectorde lamotherboard?
R// La motherboard tiene 27 pines
¿La fuente de energíaproporcionaenergía al ventiladordel CPUo al del gabinete?Si esasí,
desconecte el cable de energía.
R// La fuente de energíaproporcionaenergíaal gabinete.
¿La fuente de energíaproporcionaenergíaauxiliarala tarjetade video?Si esasí, desconecte el
cable de energía.
R// La fuente de energíaNOproporcionaenergíaauxiliarala tarjetade video.
Paso 12
Ubique yextraigatodoslostornillosque fijanlafuentede energíaal gabinete.Coloquetodoslos
tornillosenunlugary rotúlelos.
¿Cuántostornillosaseguranlafuentede energía al gabinete?
R// tres(3) tornillosaseguranlafuentede energíaal gabinete.
Extraigacon cuidadola fuente de energíadel gabinete.Coloquelafuente de energíaconlosotros
componentes.
Paso 13
Ubique todas lasadaptadorasque esténinstaladasenlacomputadora;porejemplo,unvideo,la
NICo el adaptador de módem.
Ubique yextraigael tornilloque fijalatarjetaadaptadoraal gabinete.Ubique todoslostornillos
de la tarjetaadaptadora enun lugary rotúlelos.

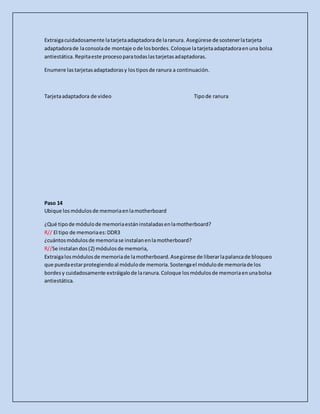

7. Extraigacuidadosamente latarjetaadaptadorade laranura. Asegúrese de sostenerlatarjeta
adaptadorade laconsolade montaje ode losbordes.Coloque latarjetaadaptadoraenuna bolsa
antiestática.Repitaeste procesoparatodaslastarjetasadaptadoras.
Enumere lastarjetasadaptadorasy lostiposde ranura a continuación.
Tarjetaadaptadora de video Tipode ranura
Paso 14
Ubique losmódulosde memoriaenlamotherboard
¿Qué tipode módulode memoriaestáninstaladasenlamotherboard?
R// El tipo de memoriaes:DDR3
¿cuántosmódulosde memoriase instalanenlamotherboard?
R//Se instalandos(2) módulosde memoria,
Extraigalosmódulosde memoriade lamotherboard.Asegúrese de liberarlapalancade bloqueo
que puedaestarprotegiendoal módulode memoria.Sostengael módulode memoriade los
bordesy cuidadosamente extráigalode laranura.Coloque losmódulosde memoriaenunabolsa
antiestática.
