1. PRACTICAS II

2. RADIOLOGIA
DIGITAL

3. RADIOLOGIA CONVENCIONAL
SALA DE RADIODIAGNOSTICO
❖ SALA DE RADIOSCOPIA
❖ SALA DE RADIOGRAFIA
▪ CHASIS RADIOGRAFICO CONVENCIONAL
• PELICULA RADIOGRAFICA
• LABORATORIO RADIOLOGICO
REVELADOR
FIJADOR
MAS ESPACIO FISICO

5. DICOM
Digital Image Communication in Medicine.
- Es un formato estándar de imágenes médicas.
- Hay uno para cada modalidad radiológica. - Permite
que se puedan exportar entre equipos de distintos
fabricantes.
- Contiene información diversa asociada.
* Modalidad de estudio.
* Número de imágenes por estudio.
* Fecha.
* Nombre del paciente.
* Edad del paciente.
* ……..

6. P.A.C.S
Picture Archiving Communication System
-Son sistemas de gestión de información
mantiene una BASE DE DATOS con capacidad
de reemplazar EL ARCHIVO de las IMÁGENES de
un servicio de RADIOLOGIA
(y resto de imágenes médicas)
-Se requieren medios de almacenamiento, red,
comunicación con estándar DICOM, interfaces
con el RIS y HIS … lo que hace el sistema una
ARQUITECTURA COMPLEJA

7. RIS
ES EL SISTEMA DE INFORMACIÓN QUE
DISPONEN DE LA HERRAMIENTAS ADECUADAS
PARA EL CONTROL DE TODO EL PROCESO
RADIOLÓGICO.
HIS
ES EL SISTEMA DE INFORMACIÓN QUE DISPONE
DE LAS HERRAMIENTAS ADECUADAS PARA EL
CONTROL DE LAS TAREAS ASISTENCIALES Y
ADMINISTRATIVAS EN EL SISTEMA SANITARIO

8. COMPONENTES DE UN
PACS
1 Sistema de Adquisición
2 Sistema de Control
3 Sistema de Archivo
4 Infraestructura de Red

9. COMPONENTE DE UN P.A.C.S
Ventajas frente a los sistemas tradicionales
-Menos espacio físico para almacenar estudios.
-Ficheros digitales,
-Mas fáciles y rápidos de localizar.
-Menos pérdidas.
-Manipulación, Realce, contraste mas
Información.
-No químicos para revelado masivo de
películas.
-Tantas copias como se quiera (sin perder

15. Principios
Básicos en
Radiología
digital

16. Chasis de Radiología
Digital

23. Superposición de imágenes

31. FLAT
PANELS:SILICIO

42. l
a
n
e

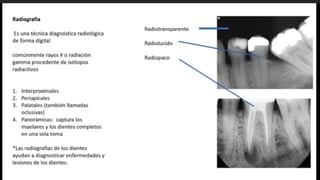

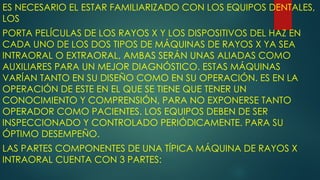

75. ES NECESARIO EL ESTAR FAMILIARIZADO CON LOS EQUIPOS DENTALES,
LOS
PORTA PELÍCULAS DE LOS RAYOS X Y LOS DISPOSITIVOS DEL HAZ EN
CADA UNO DE LOS DOS TIPOS DE MÁQUINAS DE RAYOS X YA SEA
INTRAORAL O EXTRAORAL, AMBAS SERÁN UNAS ALIADAS COMO
AUXILIARES PARA UN MEJOR DIAGNÓSTICO. ESTAS MÁQUINAS
VARÍAN TANTO EN SU DISEÑO COMO EN SU OPERACIÓN. ES EN LA
OPERACIÓN DE ESTE EN EL QUE SE TIENE QUE TENER UN
CONOCIMIENTO Y COMPRENSIÓN, PARA NO EXPONERSE TANTO
OPERADOR COMO PACIENTES. LOS EQUIPOS DEBEN DE SER
INSPECCIONADO Y CONTROLADO PERIÓDICAMENTE. PARA SU
ÓPTIMO DESEMPEÑO.
LAS PARTES COMPONENTES DE UNA TÍPICA MÁQUINA DE RAYOS X
INTRAORAL CUENTA CON 3 PARTES:

76. 1.- UN CABEZAL O CUBIERTA DEL TUBO: CONTIENE EL TUBO DE
RAYOS X QUE PRODUCEN LOS RAYOS, EXTENDIENDO DE LA
APERTURA DEL CABEZAL ESTÁ EL DISPOSITIVO DE INDICACIÓN
DE POSICIÓN (CONO): EL CONO PUEDE SER CIRCULAR O
RECTANGULAR LIMITA EL TAMAÑO DEL HAZ
DEL RAYO X.

77. 2.- BRAZO DE EXTENSIÓN: ESTE CONTIENE
LOS CABLES ELÉCTRICOS, SUSPENDE AL
CABEZAL
DÁNDOLE LIBERTAD DE MOVIMIENTO PARA
DIVERSAS POSICIONES DE LOS RAYOS X.

78. 3.- Panel de control: a través de este se regula el
haz de los rayos X, esta enchufado a una toma
de corriente eléctrica y aparece como una
consola o gabinete, hay que colocarla fuera
del área de operación. Uno solo de estos basta
para operar más equipos de rayos X .

79. Esta se compone por:
►1) Interruptor de encendido y apagado el cual se
debe coloca en –ON- una luz nos alertara
cuando el equipo este encendido.
►2) Botón de exposición: "este se debe de oprimir
con firmeza hasta el tiempo de exposición
preestablecido se haya concluido.
►Para verificar que los rayos X se están
produciendo se activa una luz en el panel de
control y un pitido. Ambos duraran el tiempo que
se haya elegido para la producción de rayos X.

80. ► 3) Dispositivo de control: para regular al rayo
X este incluye
1- Temporizador determinando la longitud del
tiempo en segundos
2- Selector de pico de kilovoltaje Kv o
miliamperaje mA, permite ajustar y definir el
nivel adecuado de kilovoltaje y miliamperaje,
algunos equipos ya traen la programación
adecuada para maxilar y mandíbula o los
diferentes tamaños de los pacientes.
