Los protocolos de comunicación definen las reglas para la transmisión y recepción de información entre nodos de red. Siguen una jerarquía de 7 niveles que van desde el nivel físico hasta el nivel de aplicación. Algunos protocolos comunes incluyen IPX/SPX, NetBIOS, NetBEUI, AppleTalk y TCP/IP.

1. PROTOCOLOS
DE
COMUNICACION

2. QUE ES UN PROTOCOLO DE
COMUNICACION?
Los protocolos de comunicaciones definen
las reglas para la transmisión y recepción de
la información entre los nodos de la red, de
modo que para que dos nodos se puedan
comunicar entre si es necesario que ambos
empleen la misma configuración de
protocolos.

3. JERARQUIA DE NIVELES OSI
Cada nivel de la jerarquía de protocolos OSI
tiene una función especifica y define un nivel
de comunicaciones entre sistemas.
1. Nivel Físico: Define las características
físicas del sistema de cableado, métodos de
red disponibles, incluyendo Token
Ring, Ethernet y ArcNet.
2. Nivel de Enlace de Datos: Define las
reglas para enviar y recibir información a
través de la conexión física entre dos
sistemas.

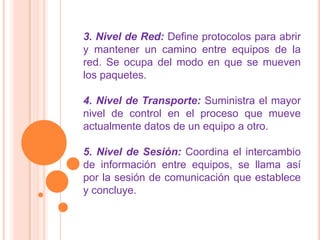

4. 3. Nivel de Red: Define protocolos para abrir
y mantener un camino entre equipos de la
red. Se ocupa del modo en que se mueven
los paquetes.
4. Nivel de Transporte: Suministra el mayor
nivel de control en el proceso que mueve
actualmente datos de un equipo a otro.
5. Nivel de Sesión: Coordina el intercambio
de información entre equipos, se llama así
por la sesión de comunicación que establece
y concluye.

5. 6. Nivel de Presentación: En este los
protocolos son parte del sistema operativo y
de la aplicación que el usuario acciona en la
red.
7. Nivel de Aplicación: En este el sistema
operativo de red y sus aplicaciones se
hacen disponibles a los usuarios. Los
usuarios emiten ordenes para requerir los
servicios de la red.

6. PROTOCOLOS PARA REDES E
INTERCONEXION DE REDES
El nivel de protocolo para redes e interconexión de
redes incluye los niveles de red y de transporte; define
la conexión de redes similares y en el
encaminamiento (routering) entre redes similares o
distintas. En este nivel seda la interconexión entre
topologías distintas, pero o la interoperatividad. En
este nivel es posible filtrar paquetes sobre una LAN
en una interconexión de redes, de manera que no
necesiten saltar a otra LAN cuando no es necesario.

7. Funcionamiento de los Protocolos
Control de llamada
Establecimiento de conexión entre fuente y
destino, esta función lleva a cabo el
mantenimiento y monitoreo de la conexión
y los procedimientos de conexión y
desconexión de una llamada, transferencia
de datos, videoconferencia, etc.
Control de error
Verificación y control de errores durante la
transmisión a través de algoritmos de
verificación y control de error tales
VRC, LRC, Checksum, CRC, etc.

8. Control de flujo
Manejo de contención de bloques
Regulación del tráfico
Retransmisión de bloques
Convenciones para direccionamiento
Control por pasos y de extremo a
extremo (el error puede verificarse en
cada paso o al final del enlace depende
del algoritmo de control de error)

9. TIPOS DE PROTOCOLOS
•IPX/SPX
•NetBIOS
•NetBEUI
•AppleTalkTCP/IP

10. IPX/SPX
IPX (Internetwork Packet Exchange) es un
protocolo de Novell que interconecta redes que
usan clientes y servidores Novell Netware. Es un
protocolo orientado a paquetes y no orientado a
conexión (esto es, no requiere que se establezca
una conexión antes de que los paquetes se
envíen a su destino). Otro protocolo, el SPX
(Sequenced Packet eXchange), actúa sobre IPX
para asegurar la entrega de los paquetes.

11. NetBIOS
NetBIOS (Network Basic Input/Output System) es un
programa que permite que se comuniquen
aplicaciones en diferentes ordenadores dentro de
una LAN. Desarrollado originalmente para las redes
de ordenadores personales IBM, fué adoptado
posteriormente por Microsoft. NetBIOS se usa en
redes con topologías Ethernet y token ring.
Una de las desventajas de NetBIOS es que no
proporciona un marco estándar o formato de datos
para la transmisión.

12. NetBEUI
NetBIOS Extended User Interface o Interfaz de
Usuario para NetBIOS es una versión mejorada de
NetBIOS que sí permite el formato o arreglo de la
información en una transmisión de datos.
Desarrollado por IBM y adoptado después por
Microsoft, es actualmente el protocolo predominante
en las redes Windows NT, LAN Manager y Windows
para Trabajo en Grupo.
Aunque NetBEUI es la mejor elección como protocolo
para la comunicación dentro de una LAN, el
problema es que no soporta el enrutamiento de
mensajes hacia otras redes.

13. AppleTalk
Es el protocolo de comunicación para ordenadores Apple
Macintosh y viene incluido en su sistema operativo, de tal
forma que el usuario no necesita configurarlo. Existen
tres variantes de este protocolo:
LocalTalk. La comunicación se realiza a través de los
puertos serie de las estaciones. La velocidad de
transmisión es pequeña pero sirve por ejemplo para
compartir impresoras.

14. Ethertalk. Es la versión para Ethernet. Esto aumenta
la velocidad y facilita aplicaciones como por ejemplo
la transferencia de archivos.
Tokentalk. Es la versión de Appletalk para redes
Tokenring.

15. TCP/IP
Es realmente un conjunto de protocolos, donde los
más conocidos son TCP (Transmission Control
Protocol o protocolo de control de transmisión) e IP
(Internet Protocol o protocolo Internet). Dicha
conjunto o familia de protocolos es el que se utiliza
en Internet.
