Los diodos son componentes electrónicos semiconductores importantes en los circuitos electrónicos. Se mencionan los diferentes tipos de diodos más comunes como diodos Zener, diodos túnel, diodos rectificadores, diodos Schottky, diodos varicap y diodos LED. Cada tipo de diodo tiene características y usos específicos en los circuitos electrónicos.

2. Los diodos son componentes electrónicos semiconductores que
cumplen una función importante en los circuitos electrónicos.
Pondremos las diferentes clases de diodos que son más
comunes dentro de los circuitos electrónicos:
Diodos Zener
 Diodos Túnel
 Diodo Rectificador
Diodo Schottky
Diodo Varicap
 Diodo Led

3. El Diodo Zener es un tipo especial de diodo, que siempre
se utiliza polarizado inversamente.
Recordar que los diodos comunes, como el diodo
rectificador (en donde se aprovechan sus características
de polarización directa y polarización inversa), conducen
siempre en el sentido de la flecha.

5. Especificaciones
Datos
Altura de producto
0.6mm
Anchura de producto
0.8mm
Coeficiente de temperatura de tensión típica
3.2mV/°C
Configuración
Single
Conteo de pines
2
Corriente de fugas inversa máxima
0.1μA
Corriente de prueba
5mA
Disipación de potencia máxima
150mW
Encapsulado fabricante
SSMini2-F5-B
Impedancia Zener máxima
20Ω
Longitud de producto
1.6mm
Montaje
Montaje superficial
Temperatura de funcionamiento máxima
150°C
Tensión Zener nominal
6.8V
Tipo
Regulador de tensión
Tolerancia de tensión Zener
2.5%

6. Este diodo presenta una cualidad curiosa que se pone de manifiesto
rápidamente al observar su curva característica, la cual se ve en el gráfico.
En lo que respecta a la corriente en sentido de bloqueo se comporta como
un diodo corriente, pero en el sentido de paso ofrece unas variantes según la
tensión que se le somete.
La intensidad de la corriente crece con rapidez al principio con muy poco
valor de tensión hasta llegar a la cresta (C) desde donde, al recibir mayor
tensión, se produce una pérdida de intensidad hasta D que vuelve a elevarse
cuado se sobrepasa toda esta zona del valor de la tensión.

7. Cuando se aplica una pequeña tensión, el diodo tunel empieza a conducir
(la corriente empieza a fluir). Si se sigue aumentando esta tensión la
corriente aumentará hasta llegar un punto después del cual la corriente
disminuye.
La corriente continuará disminuyendo hasta llegar al punto mínimo de un
"valle" y después volverá a incrementarse. esta ocasión la corriente
continuará aumentando conforme aumenta la tensión.
Los diodos tunel tienen la cualidad de pasar entre los niveles de corriente Ip
e Iv muy rápidamente, cambiando de estado de conducción al de no
conducción incluso más rápido que los diodos Schottky

9. Son circuitos que sirven para convertir la corriente alterna (como la de los
enchufes de tu casa) en corriente directa (como la de las baterías). En
general, casi todos los aparatos eléctricos funcionan con corriente directa
y, dado que en las casas solo hay corriente alterna, es necesario
convertirla a corriente directa para que funcionen los equipos. Esta
conversión se hace internamente en los aparatos y ahí es donde se utilizan
los diodos rectificadores.

10. TENSIÓN INVERSA DE RUPTURA
Es la máxima tensión en sentido inverso que puede soportar un diodo sin
entrar en conducción; esta tensión para un diodo rectificador es destructiva,
por ello cuando se diseña un circuito siempre se utiliza un factor de
seguridad que no está determinado, sino que depende del diseñador.
CORRIENTE MÁXIMA DE POLARIZACIÓN DIRECTA
Es el valor medio de corriente para el cual el diodo se quema debido a una
excesiva disipación de potencia. Este valor nunca se debe alcanzar.
Datos
Especificaciones
Corriente sensible del disparador de la puerta
IGT=200uA
Voltaje bajo del en-estado
VTM=1.2 (typ.) @ ITM
Bajo revés y corriente de bloqueo delantera:
IDRM/IPRM=100uA@TC=125°C
Corriente de tenencia baja
IH=5mA

11. El diodo Schottky o diodo de barrera Schottky, llamado así en honor
del físico alemán Walter H. Schottky, es un dispositivo semiconductor que
proporciona conmutaciones muy rápidas entre los estados de conducción
directa e inversa (menos de 1ns en dispositivos pequeños de 5 mm de
diámetro) y muy bajas tensiones umbral (también conocidas como
tensiones de codo, aunque en inglés se refieren a ella como "knee", o sea,
de rodilla).
.

12. La alta velocidad de conmutación permite rectificar señales de muy altas
frecuencias y eliminar excesos de corriente en circuitos de alta intensidad.
A diferencia de los diodos convencionales de silicio, que tienen una
tensión umbral valor de la tensión en directa a partir de la cual el diodo
conduce de 0,7 V, los diodos Schottky tienen una tensión umbral de
aproximadamente 0,2V a 0,4 V empleándose, por ejemplo, como
protección de descarga de células solares con baterías de plomo ácido.
La limitación más evidente del diodo de Schottky es la dificultad de
conseguir resistencias inversas relativamente elevadas cuando se trabaja
con altos voltajes inversos pero el diodo Schottky encuentra una gran
variedad de aplicaciones en circuitos de alta velocidad para computadoras
donde se necesiten grandes velocidades de conmutación .

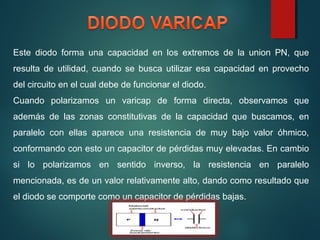

14. Este diodo forma una capacidad en los extremos de la union PN, que
resulta de utilidad, cuando se busca utilizar esa capacidad en provecho
del circuito en el cual debe de funcionar el diodo.
Cuando polarizamos un varicap de forma directa, observamos que
además de las zonas constitutivas de la capacidad que buscamos, en
paralelo con ellas aparece una resistencia de muy bajo valor óhmico,
conformando con esto un capacitor de pérdidas muy elevadas. En cambio
si lo polarizamos en sentido inverso, la resistencia en paralelo
mencionada, es de un valor relativamente alto, dando como resultado que
el diodo se comporte como un capacitor de pérdidas bajas.

15. Los diodos varactores o varicap han sido diseñados de manera que su
funcionamiento sea similar al de un capacitador y tengan una
característica capacitancia-tension dentro de límites razonables.
En el gráfico a la derecha se muestran las similitudes entre un diodo y
un capacitor.
Debido a la recombinación de los portadores en el diodo, una zona de
agotamiento se forma en la juntura.
Esta zona de agotamiento actúa como un dieléctrico (aislante), ya que
no hay ninguna carga y flujo de corriente

17. Es un dispositivo semiconductor que emite luz incoherente de espectro
reducido cuando se polariza de forma directa la unión PN en la cual
circula por él una corriente eléctrica.
Este fenómeno es una forma de electroluminiscencia, el LED es un tipo
especial de diodo que trabaja como un diodo común, pero que al ser
atravesado por la corriente eléctrica, emite luz , este dispositivo
semiconductor está comúnmente encapsulado en una cubierta de
plástico de mayor resistencia que las de vidrio que usualmente se
emplean en las lámparas incandescentes.

20. Los diodos son elementos importantes en la electrónica que nos rodea
hoy en día, que para su comprensión hay que estar al tanto de ciertos
conocimientos relativos a su funcionamiento y comportamiento.
Uno de los aspectos mas importantes del diodo es que no se quedan en
un solo tipo de diodo y mas bien se a desarrollado el diodo en formas que
extienden su área de aplicación.
