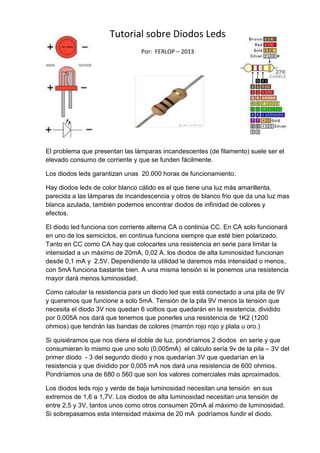

1. Tutorial sobre Diodos Leds
Por: FERLOP – 2013
El problema que presentan las lámparas incandescentes (de filamento) suele ser el
elevado consumo de corriente y que se funden fácilmente.
Los diodos leds garantizan unas 20.000 horas de funcionamiento.
Hay diodos leds de color blanco cálido es el que tiene una luz más amarillenta,
parecida a las lámparas de incandescencia y otros de blanco frio que da una luz mas
blanca azulada, también podemos encontrar diodos de infinidad de colores y
efectos.
El diodo led funciona con corriente alterna CA o continúa CC. En CA solo funcionará
en uno de los semiciclos, en continua funciona siempre que esté bien polarizado.
Tanto en CC como CA hay que colocarles una resistencia en serie para limitar la
intensidad a un máximo de 20mA, 0,02 A. los diodos de alta luminosidad funcionan
desde 0,1 mA y 2,5V. Dependiendo la utilidad le daremos más intensidad o menos,
con 5mA funciona bastante bien. A una misma tensión si le ponemos una resistencia
mayor dará menos luminosidad.
Como calcular la resistencia para un diodo led que está conectado a una pila de 9V
y queremos que funcione a solo 5mA. Tensión de la pila 9V menos la tensión que
necesita el diodo 3V nos quedan 6 voltios que quedarán en la resistencia, dividido
por 0,005A nos dará que tenemos que ponerles una resistencia de 1K2 (1200
ohmios) que tendrán las bandas de colores (marrón rojo rojo y plata u oro.)
Si quisiéramos que nos diera el doble de luz, pondríamos 2 diodos en serie y que
consumieran lo mismo que uno solo (0,005mA) el cálculo sería 9v de la pila – 3V del
primer diodo - 3 del segundo diodo y nos quedarían 3V que quedarían en la
resistencia y que dividido por 0,005 mA nos dará una resistencia de 600 ohmios.
Pondríamos una de 680 o 560 que son los valores comerciales más aproximados.
Los diodos leds rojo y verde de baja luminosidad necesitan una tensión en sus
extremos de 1,6 a 1,7V. Los diodos de alta luminosidad necesitan una tensión de
entre 2,5 y 3V, tantos unos como otros consumen 20mA al máximo de luminosidad.
Si sobrepasamos esta intensidad máxima de 20 mA podríamos fundir el diodo.

2. Para conocer un poco más sobre los diodos leds vamos a centrarnos en la lámpara
de techo de 6 brazos. Dependiendo de cómo la conectemos tendremos un consumo
de 40 mA o de 120 mA al máximo de luminosidad.
En el peor de los casos, aquí tenemos el esquema de cómo irían conectados los
diodos led todos en paralelo, Esto sería soldar todos los negativos al tubo del brazo
y el positivo al hilo que va por dentro del tubo y todos los positivos unidos. La
resistencia tendría que ser de 75 ohmios y 1 vatio de potencia.

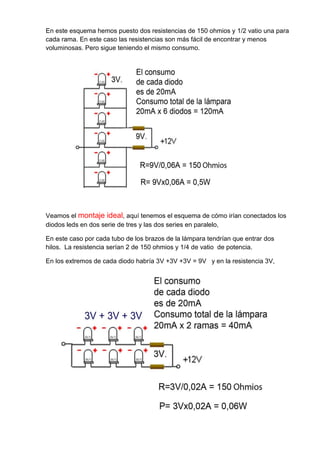

3. En este esquema hemos puesto dos resistencias de 150 ohmios y 1/2 vatio una para
cada rama. En este caso las resistencias son más fácil de encontrar y menos
voluminosas. Pero sigue teniendo el mismo consumo.
Veamos el montaje ideal, aquí tenemos el esquema de cómo irían conectados los
diodos leds en dos serie de tres y las dos series en paralelo,
En este caso por cada tubo de los brazos de la lámpara tendrían que entrar dos
hilos. La resistencia serían 2 de 150 ohmios y 1/4 de vatio de potencia.
En los extremos de cada diodo habría 3V +3V +3V = 9V y en la resistencia 3V,

4. Montaje ideal, para un mínimo consumo y máxima luminosidad.
En este esquema se ha simplificado y dejado una sola resistencia de 75 ohmios. y
1/4 de vatio
El inconveniente de utilizar la corriente continua es que la clavija de los enchufes
tienen una posición si la giramos no encenderá las lámparas hechas con diodos
leds.
El inconveniente de utilizar corriente alterna es que las lámparas hacen un pequeño
guiño al encenderse y apagarse 50 veces por segundo al funcionar en un solo
semiciclo, igual que pasa con los tubos fluorescentes. En cambio los enchufes los
podemos enchufar de cualquier posición que encenderá siempre.
Los transformadores que se quitan de las lámparas halógenas cuando se sustituyen
por lámparas leds. Estos transformadores son de 230 - 12V y cualquier electricista
os lo puede dar.
