1. INFORME FINAL: LEDS
CONECTADOS A 120V AC
ALUMNO: JOSEPH
RAMÍREZ UREÑA 11-7

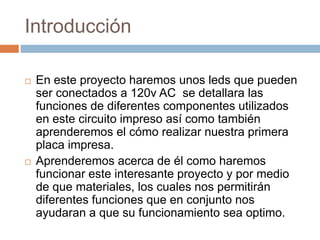

2. Introducción
 En este proyecto haremos unos leds que pueden
ser conectados a 120v AC se detallara las
funciones de diferentes componentes utilizados
en este circuito impreso así como también
aprenderemos el cómo realizar nuestra primera
placa impresa.
 Aprenderemos acerca de él como haremos
funcionar este interesante proyecto y por medio
de que materiales, los cuales nos permitirán
diferentes funciones que en conjunto nos
ayudaran a que su funcionamiento sea optimo.

3. Marco Teorico
 En este proyecto nos hemos basados en varios conocimientos externos logrando
aprender el como funciona cada uno de sus componentes y su funcionamiento en
conjunto.
 Primero debemos empezar conociendo los componentes:
Qué es un led? Un led es un dispositivo electrónico conocido como diodo emisor de luz se
encarga de transformar energía eléctrica en lumínica.
Qué es una resistencia y como se calcula? Una resistencia es una oposición al paso de la
corriente y según la Ley de OHM se calcula por medio de la división del voltaje del circuito
entre la corriente.
Qué es un diodo? Dispositivo eléctrico con 2 funciones: Rectificar la corriente y permitir o no
el paso de la corriente hacia un sentido.
Qué es una placa de cobre para circuitos? Placa utilizada para la construcción y montaje de
diversos circuitos electrónicos, y como se hace esto? Primero se debe entender y analizar
el circuito , después se realiza un borrador del circuito tomando en cuenta las medidas de
los componentes a utilizar y se verifica que este correcto, luego limpiamos completamente
la placa a utilizar lavándola hasta que quede brillante, después tomamos un pilot
permanente y trasladamos el circuito impreso a la placa antes preparada luego la
sumergimos en una mezcla de acido muriático con agua oxigenada, una vez no quede
cobre quitamos el pilot y realizamos los respectivos huecos en cada dona para los
componentes, una vez echo esto montamos los componentes y los soldamos a la placa ,
si se desea realizamos un chasis del material a preferir para mejorar su estética.

4. Ahora que sabemos lo anterior como funciona este proyecto , como podemos
conectar unos leds a 120v sin que estos se quemen?
Sencillo al colocar un diodo en la entrada del circuito vamos a poder rectificar
la onda de la corriente alterna para que su polaridad no se invierta, ya que
sabemos que los leds funcionan con CD.
Ya tenemos un problema resuelto, ahora como hacemos para disminuir el
voltaje que entra a los leds y que no se quemen ya que sabemos que los
led funcionan con 3 v
Bueno recordemos que las resistencias se oponen a la corriente dejando
pasar menos corriente que la inicial dependiendo de su cantidad de ohms ,
así que realizamos el calculo para averiguar su cantidad de ohms .Así
podremos minimizar el voltaje que entra al led para su correcto
funcionamiento.
Una vez averiguado todo esto montamos en una protoboard el circuito y lo
probamos , si nos funcionas pasamos el circuito a borrador para verificarlo
y luego proceder a pasarlo a una placa realizando el impreso como se
explico anteriormente. Si no nos ha funcionado o algún led se ha quemado
necesitamos verificar que el calculo de la resistencia este correcto y que el
diodo este puesto en la dirección correcta para que cumpla su función de
rectificar la onda restante al invertirse la polarización.

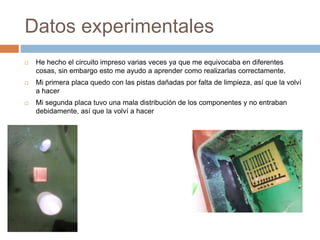

6. Datos experimentales
 He hecho el circuito impreso varias veces ya que me equivocaba en diferentes
cosas, sin embargo esto me ayudo a aprender como realizarlas correctamente.
 Mi primera placa quedo con las pistas dañadas por falta de limpieza, así que la volví
a hacer
 Mi segunda placa tuvo una mala distribución de los componentes y no entraban
debidamente, así que la volví a hacer

7. Discusión de los resultados
 Para mi tercera placa que fue la placa final , me quedo muy bien
con una correcta distribución de componentes , buenas pistas y
además funcionaba perfectamente, quede contento con los
resultados de este proyecto y puedo decir que aprendí mucho
acerca de los circuitos impresos así como el uso de diodos en
estos.

8. Conclusión
 Gracias a este proyecto he podido dominar el
tema acerca del funcionamiento de los
componentes utilizados, he podido darme
cuenta de porque este proyecto funciona y
gracias a que lo hace , además en este
proyecto aprendimos como realizar una placa
de circuitos y que pasos debemos hacer sin
olvidarnos de ninguno para que quede un
trabajo bien hecho.

9. Bibliografía
 http://www.quees.info/que-es-un-led.html
 http://es.wikipedia.org/wiki/Resistencia_el%C3
%A9ctrica
 http://www.definicionabc.com/tecnologia/diodo.
php
 http://es.wikipedia.org/wiki/Circuito_impreso
