2. DISCO DURO

3. HISTORIA DEL DISCO DURO
El disco duro desde el inicio de su fabricación en la década del cincuenta se
crearon con fines militares, pero a como fue avanzando la demanda y la
computadoras más rápidas se fueron utilizando en las grandes empresas,
luego fueron utilizados en los computadores personales, ya que brindan
una gran capacidad para almacenamiento de datos. Con el avance de la
tecnología se hizo necesario incrementar la capacidad del disco duro, en la
actualidad el disco duro de más capacidad en el mercado 2TB.

4. LOS PRIMEROS DISCOS DUROS
IBM
 IBM 350
la fecha original del disco duro es del
14 de diciembre de 1956, para uso
comercial. fue anunciada públicamente
por IBM el 13 de septiembre de 1956,
como parte del sistema IBM 305
RAMAC, diseñado para grabar
transacciones y proveer de acceso a
las mismas en cualquier momento. El
IBM 350 era una mole de 1.52 metros
de largo por 1.72 de alto, y 73
centímetros de profundidad.

5.  IBM 1311:
la característica principal del IBM
1311, anunciado el 11 de octubre
de 1962, era que su disco era en
realidad "extraíble". El usuario
podía intercambiar "packs" de
discos, luego conocidos como
IBM 1316. Cada uno de estos
packs estaba compuesto por seis
discos de 14 pulgadas, y tenía un
peso aproximado de cuatro
kilogramos y medio. Cada pack
podía almacenar dos millones de
caracteres, pero al ser extraíble.

6.  IBM 3340 O WINCHESTER :
El 13 de marzo de 1973 anunció al modelo
3340, que incorporó una tecnología y un
término que incluso hoy se sigue usando entre
los técnicos informáticos: "Winchester". La
tecnología Winchester permitió que el cabezal
de lectura permaneciera sobre la superficie del
disco, lo cual redujo de forma drástica tanto la
complejidad del sistema de lectura/escritura
como su costo de fabricación. El nombre
Winchester surgió ya que originalmente se
planeó un sistema de dos módulos extraíbles de
30 megabytes cada uno para el 3340

7.  IBM 3380 y Seagate ST-506:
En primer lugar, IBM presentó durante
junio de ese año a la unidad 3380, el
primer disco duro de la historia con una
capacidad de 1 gigabyte. Su peso era de
un cuarto de tonelada y costaba unos
cuarenta mil dólares. En segundo lugar,
una empresa joven conocida como
Shugart Technology, lanzó al público el
ST-506, el primer disco duro que utilizó el
formato estándar de 5.25 pulgadas. Su
capacidad de almacenamiento era de
cinco megabytes, e hizo furor entre los
usuarios de PC

8. ¿QUE ES EL DISCOS DURO?
 Es informática, un disco duro o disco rígido (en ingles
Hará Disk Drive, HDD) es un dispositivo de
almacenamiento de datos no volátil que emplea un sistema
de grabación magnética para almacenar datos digitales.
 Su capacidad de almacenamiento se mide en gigabytes
(GB) y es mayor que la de un disquete (disco flexible).
 Suelen estar integrados en la placa base donde se pueden
conectar más de uno, aunque también hay discos duros
externos que se conectan al PC mediante un conector
USB.

9. CARACTERISTICAS DEL DISCO DURO

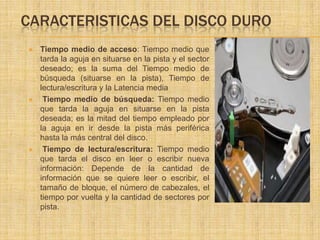

 Tiempo medio de acceso: Tiempo medio que
tarda la aguja en situarse en la pista y el sector
deseado; es la suma del Tiempo medio de
búsqueda (situarse en la pista), Tiempo de
lectura/escritura y la Latencia media
 Tiempo medio de búsqueda: Tiempo medio
que tarda la aguja en situarse en la pista
deseada; es la mitad del tiempo empleado por
la aguja en ir desde la pista más periférica
hasta la más central del disco.
 Tiempo de lectura/escritura: Tiempo medio
que tarda el disco en leer o escribir nueva
información: Depende de la cantidad de
información que se quiere leer o escribir, el
tamaño de bloque, el número de cabezales, el
tiempo por vuelta y la cantidad de sectores por
pista.

10.  Latencia media: Tiempo medio que tarda la aguja en situarse en el sector
deseado; es la mitad del tiempo empleado en una rotación completa del disco.
 Velocidad de rotación: Revoluciones por minuto de los platos. A mayor
velocidad de rotación, menor latencia media.
 Tasa de transferencia: Velocidad a la que puede transferir la información a la
computadora una vez la aguja está situada en la pista y sector correctos
Otras características son:
 Caché de pista: Es una memoria tipo Flash dentro del disco duro.
 Interfaz: Medio de comunicación entre el disco duro y la computadora. Puede

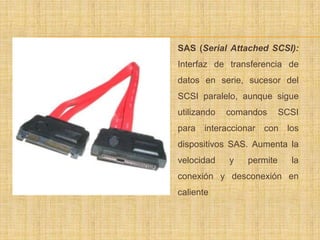

ser IDE/ATA, SCSI, SATA, USB, VFirewire, Serial Attached SCSI
 Landz: Zona sobre las que aparcan las cabezas una vez se apaga la
computadora.

11. FUNCIÓN DEL DISCO DURO
 Tanto los discos duros como la memoria principal son memorias de trabajo
(varían su contenido en una sesión con el ordenador). Sin embargo, presentan
importantes diferencias: la memoria principal es volátil (su contenido se borra al
apagar el ordenador), muy rápida (ya que se trata de componentes electrónicos)
pero de capacidad reducida. La memoria secundaria, en cambio, es no volátil,
menos rápida (componentes mecánicos) y de gran capacidad. La memoria
principal contiene los datos utilizados en cada momento por el ordenador pero
debe recurrir a la memoria secundaria cuando necesite recuperar nuevos datos
o almacenar de forma permanente los que hayan variado.

12. ESTRUCTURA FISICA
 Dentro de un disco duro hay uno o
varios discos (de aluminio o cristal)
concéntricos llamados platos
(normalmente entre 2 y 4, aunque
pueden ser hasta 6 ó 7 según el
modelo), y que giran todos a la vez
sobre el mismo eje, al que están
unidos. El cabezal (dispositivo de
lectura y escritura) está formado
por un conjunto de brazos paralelos
a los platos, alineados
verticalmente y que también se
desplazan de forma simultánea, en
cuya punta están las cabezas de
lectura/escritura. Por norma general
hay una cabeza de lectura/escritura
para cada superficie de cada plato.
Los cabezales pueden moverse
hacia el interior o el exterior de los
platos,

13. COMPONENTES FISICOS DEL DISCO DURO
 Cabezales: son los componentes del disco duro más sensibles y los principales
componentes móviles del disco.
Los cabezales funcionan variando la posición dentro del disco duro para poder
acceder a la información que necesitamos. El aumento de la densidad
magnética y los sistemas de recuperación de la señal, hace que en la
actualidad, estos componentes del disco duro necesiten de un ajuste y
programación de funcionamiento

14.  EJE
Es la parte del disco duro que actúa como soporte, sobre el cual están
montados y giran los platos del disco.
 BRAZO
· el disco duro tiene un brazo que mantiene las cabeceras de lectura-escritura.
Este brazo puede mover las cabeceras por las diferentes pistas. Un disco duro
normal es de más o menos 13 centímetros de diámetro, y el brazo puede
moverse nos 5 centímetros por la superficie del disco.
· La velocidad a la que se puede mover este brazo es increíble. Es bastante ligero
siendo al mismo tiempo potente y preciso. El brazo se puede deslizar por la
superficie del disco cientos de veces por segundo si lo necesita

15.  Electrónica: también llamada Placa o PCB, es la parte del disco duro que se
encarga del manejo de los distintos tipos de componentes del disco duro así
como de verificar su funcionamiento. Es la parte responsable de la
comunicación con el ordenador, en ella se aloja el bus, y la alimentación.
Esta placa es en sí, un pequeño ordenador compuesto por un microprocesador,
memoria RAM, los micro controladores que manejan los periféricos, como el
control de posición, giro del motor y bus de comunicación.

16.  Firmware: es el componente del disco duro de software que configura el duro ,
y contiene toda la información necesaria para poner el disco en marcha,
comunicarnos con él, protegerlo e identificarse.
 Motor: también llamado spin, es un eje autor rotante alimentado por
generadores de trenes de pulsos para mantener una velocidad exacta.
El motor está compuesto generalmente por tres juegos de bobinas
contrapuestas, que imprimen el movimiento al eje central que soporta los platos
del disco duro.

17.  LOS DISCOS (Platters)
es el componente principal de un disco duro. Están elaborados de compuestos
de vidrio, cerámica o aluminio finalmente pulidos y revestidos por ambos lados
con una capa muy delgada de una aleación metálica.
Los discos están unidos a un eje y un motor que los hace guiar a una velocidad
constante entre las 3600 y 7200 RPM. Estos discos normalmente tienen dos
caras que pueden usarse para el almacenamiento de datos, si bien suele
reservarse una para almacenar información de control.

19. ESTRUCTURA LOGICA
 CILINDRO: Es una pila tridimensional de pistas verticales de los múltiples
platos. El número de cilindros de un disco corresponde al número de posiciones
diferentes en las cuales las cabezas de lectura/escritura pueden moverse.
 CLUSTER: Es un grupo de sectores que es la unidad más pequeña de
almacenamiento reconocida por el DOS. Normalmente 4 sectores de 512 Bytes
constituyen un Clúster (racimo), y uno o más Clúster forman una pista.
 PISTA: Es la trayectoria circular trazada a través de la superficie circular del
plato de un disco por la cabeza de lectura / escritura. Cada pista está formada
por uno o más Clúster.
 SECTOR: Es la unidad básica de almacenamiento de datos sobre discos duros.
En la mayoría de los discos duros los sectores son de 512 Bytes cada uno,
cuatro sectores constituyen un Clúster.

21. DIRECCIONAMIENTO DEL DISCO DURO
Hay varios conceptos para referirse a zonas del disco:
 Plato: cada uno de los discos que hay dentro del disco duro.
 Cara: cada uno de los dos lados de un plato.
 Cabeza: número de cabezales.
 Pista: una circunferencia dentro de una cara; lapista o está en el borde exterior.
 Cilindro: conjunto de varias pistas; son todas las circunferencias que están alineadas
verticalmente(una de cada cara).
 Sector : cada una de las divisiones de una pista. El tamaño del sector no es fijo, siendo el estándar
actual 512 bytes, aunque próximamente serán 4 KiB . Antiguamente el número de sectores por pista
era fijo, lo cual desaprovechaba el espacio significativamente, ya que en las pistas exteriores pueden
almacenarse más sectores que en las interiores. Así, apareció la tecnología ZBR (grabación de bits por
zonas) que aumenta el número de sectores en las pistas exteriores, y utiliza más eficientemente el
disco duro.

22. FUNCIONAMIENTO MECANICO
Un disco duro suele tener:
 Platos en donde se graban los datos.
 Cabezal de lectura/escritura.
 Motor que hace girar los platos.
 Electroimán que mueve el cabezal.
 Circuito electrónico de control, que
incluye: interfaz con la computadora,
memoria caché.
 Bolsita desecante (gel de sílice) para
evitar la humedad.
 Caja, que ha de proteger de la suciedad,
motivo por el cual suele traer algún filtro de
aire.

23. DESCRIPCCION DEL DISCO DURO
Un disco duro forma una caja herméticamente
cerrada que contiene dos elementos no
intercambiables: la unidad de lectura y escritura
y el disco como tal. La unidad es un conjunto de
componentes electrónicos y mecánicos que
hacen posible el almacenamiento y recuperación
de los datos en el disco.
El disco es, en realidad, una pila de discos,
llamados platos, que almacenan información
magnéticamente. Cada uno de los platos tiene
dos superficies magnéticas: la superior y la
inferior. Estas superficies magnéticas están
formadas por millones de pequeños elementos
capaces de ser magnetizados positiva o
negativamente. De esta manera, se representan
los dos posibles valores que forman un bit de
información (un cero o un uno). Ocho bits
contiguos constituyen un byte (un carácter).

24. TIPOS DE CONEXIONES
 IDE: Integrated Device Electronics
("Dispositivo con electrónica
integrada") o ATA (Advanced
Technology Attachment), controla
los dispositivos de almacenamiento
masivo de datos, como los discos
duros y ATAPI (Advanced
Technology Attachment Packet
Interface) Hasta aproximadamente
el 2004.

25.  SCSI: Son interfaces
preparadas para discos duros
de gran capacidad de
almacenamiento y velocidad de
rotación.
Un controlador SCSI puede
manejar hasta 7 discos duros
SCSI (o 7 periféricos SCSI) con
conexión tipo margarita (daisy-
chain). A diferencia de los
discos IDE, pueden trabajar
asincrónicamente con relación
al microprocesador,

26.  SATA (Serial ATA): El más
novedoso de los estándares
de conexión, utiliza un bus
serie para la transmisión de
datos. Notablemente más
rápido y eficiente que IDE.
Físicamente es mucho más
pequeño y cómodo que los
IDE, además de permitir
conexión en caliente.

27.  SAS (Serial Attached SCSI):
Interfaz de transferencia de
datos en serie, sucesor del
SCSI paralelo, aunque sigue
utilizando comandos SCSI
para interaccionar con los
dispositivos SAS. Aumenta la
velocidad y permite la
conexión y desconexión en
caliente

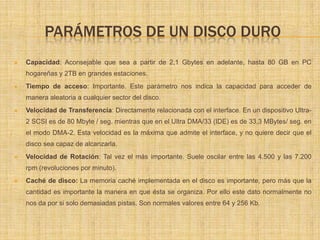

28. PARÁMETROS DE UN DISCO DURO
 Capacidad: Aconsejable que sea a partir de 2,1 Gbytes en adelante, hasta 80 GB en PC
hogareñas y 2TB en grandes estaciones.
 Tiempo de acceso: Importante. Este parámetro nos indica la capacidad para acceder de
manera aleatoria a cualquier sector del disco.
 Velocidad de Transferencia: Directamente relacionada con el interface. En un dispositivo Ultra-
2 SCSI es de 80 Mbyte / seg. mientras que en el Ultra DMA/33 (IDE) es de 33,3 MBytes/ seg. en
el modo DMA-2. Esta velocidad es la máxima que admite el interface, y no quiere decir que el
disco sea capaz de alcanzarla.
 Velocidad de Rotación: Tal vez el más importante. Suele oscilar entre las 4.500 y las 7.200
rpm (revoluciones por minuto).
 Caché de disco: La memoria caché implementada en el disco es importante, pero más que la
cantidad es importante la manera en que ésta se organiza. Por ello este dato normalmente no
nos da por si solo demasiadas pistas. Son normales valores entre 64 y 256 Kb.

29. COMO SE SABE QUE ES UN DISCO
ESCLAVO Y UNO MAESTRO
 Cuando queremos conectar más de un dispositivo a un solo conector
IDE, uno de los dispositivos se debe configurar como maestro
(MASTER) y el otro como esclavo (SLAVE). De esa forma el sistema
sabe cuando la información es para uno u otro dispositivo puesto que
los dos se conectan al mismo sitio en la placa base. La configuración
como maestro o esclavo se hace mediante un jumper o puente de la
parte trasera. Los discos duros suelen llevar un esquema indicativo. Los
CDs llevan una marca con las siglas MA (Master o maestro) o SL (Slave
o esclavo).

30. CONFIGURACIÓN POR JUMPER EN UN
DISCO DURO IDE
 Veamos cómo hay que configurar estos dispositivos:
 Veamos primero el significado de los diagramas: Este
diagrama representa un juego de pines abierto (sin jumpear) y este
otro representa un juego de pines cerrado (jumeado).
En el siguiente diagrama podemos ver la distribución de estos pines, así
como del resto de conectores, en un disco duro. Repito que, aunque en
este caso se trata de un disco Maxtor, la posición de éstos está muy
estandarizada.

31. FORMULA PARA HALLAR LA CAPACIDA DE
UN DISCO DURO
Podemos calcular la capacidad de un disco duro con la fórmula
siguiente:
Un disco duro puede tener por ejemplo los siguientes datos, donde el
tamaño del sector (bytes por sector) suele ser 512., 16383 cilindros, 16
cabezales y 63 sectores
Finalmente estos datos el disco duro tendrá una capacidad de 7,8 GB,
lo que corresponde a 8.455.200.768 bytes = 8257032 KB =8063,5 MB si
hacemos el calculo con bytes "auténticos", es decir, si tenemos en
cuenta que 1 KB son 1024 bytes

33. WESTERN DIGITAL.

34. SEAGATE.

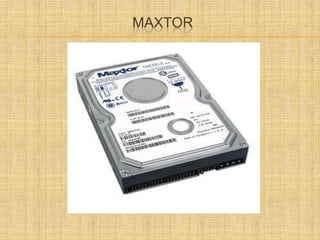

35. MAXTOR

36. SAMSUNG

37. HITACHI

38. FUJITSU

39. QUANTUM CORP

40. TOSHIBA

42. LO ULTIMO EN DISCOS DUROS

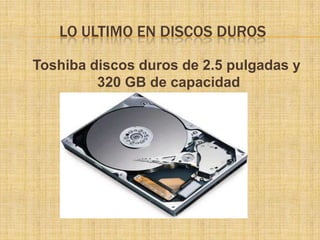

Toshiba discos duros de 2.5 pulgadas y
320 GB de capacidad

43. DISCOS DUROS EXTERNOS DE VERBATIM
 Los disco duros, con
capacidades de 120, 160,
250 y 320 GB, vienen
con dos opciones: solo
puerto USB como enlace
con el ordenador, o
modelos con puerto USB
y Firewire

45. DISCO DURO WESTERN DIGITAL DE 1 TB CON
INTERFAZ SATA 6 GBPS
