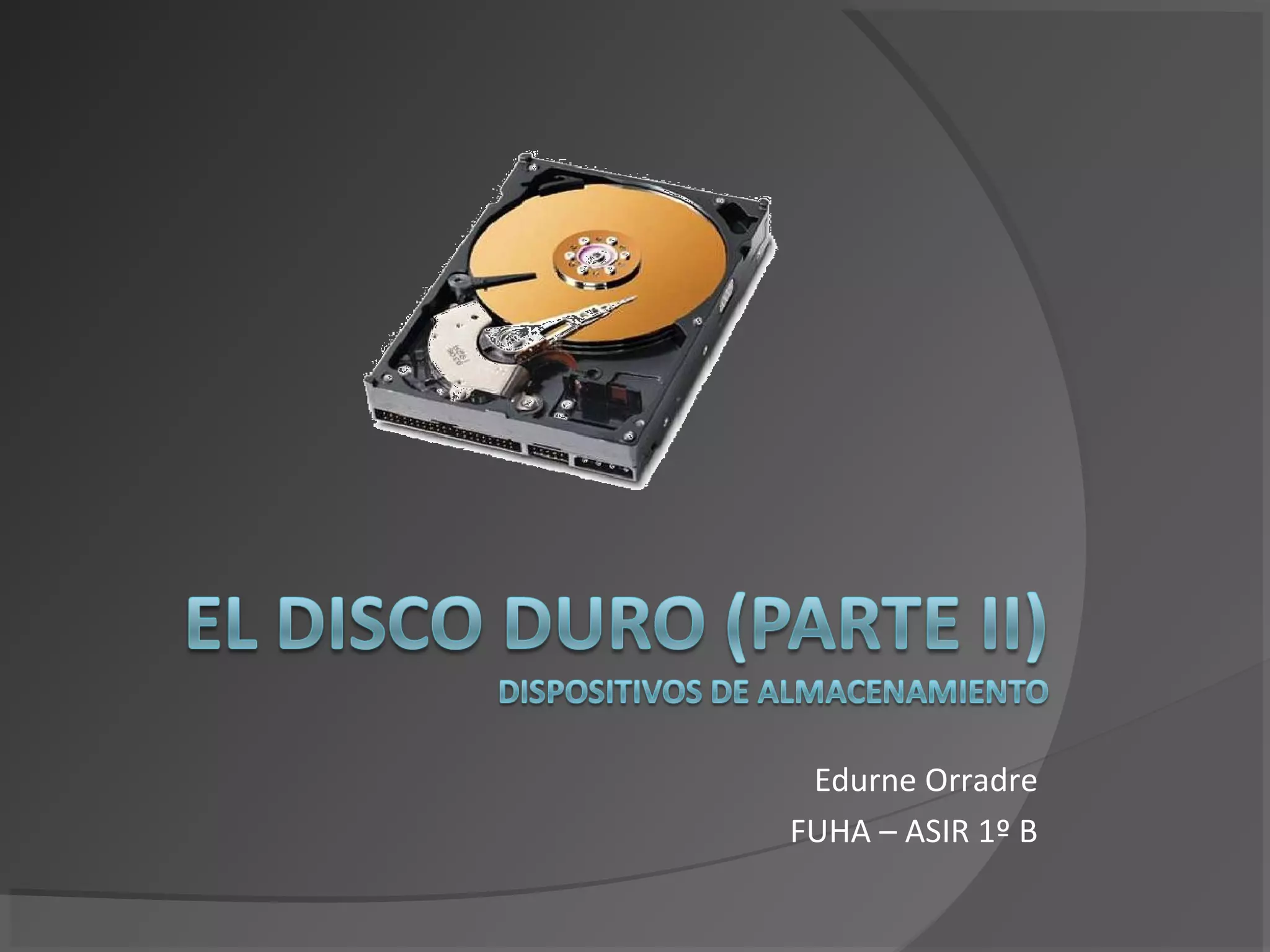

Trabajo realizado sobre El disco duro (estructura lógica, interfaces, tecnología S.M.A.R.T y principales fabricantes)

1. Edurne Orradre
FUHA – ASIR 1º B

2. Contenidos
1. Estructura Lógica
2. Interfaces de un disco Duro
3. Instalación de un disco Duro IDE
4. Tecnología S.M.A.R.T
5. Principales fabricantes
6. Conclusiones
7. Recursos de Internet
8. Anexos

3. 1. Estructura lógica
 La estructura lógica de un disco duro está formada por:
 El sector de arranque (Master Boot Record)
 Particiones
 Espacio sin particionar

4. Tipos de particiones
 Partición primaria: Solo pueden haber 4. El sistema
operativo debe ir instalado en esta partición.
 Partición extendida: Solo puede existir una partición
de este tipo. No soporta un sistema de archivos.
 Unidad lógica: Forma parte de la partición
extendida, la cual se ha formateado con un tipo
específico de sistema de archivos.
Primaria, Extendida, Unidad lógica, Sin particionar

5. 2. Interfaces de un disco duro
¿Qué es?
 La interfaz hace referencia al tipo de
conexión que utiliza el disco duro.
Tipos de interfaces
 IDE
 SATA
 SCSI

6. Interfaz IDE
 Conectar a nuestro ordenador discos duros
y grabadoras o lectores de CD/DVD
 Bajo coste y facilidad de instalación
 Hasta ahora los canales IDE han sido los
más utilizados siendo sustituidos
paulatinamente por los SATA

7. Cable IDE y correspondiente Zócalo de la
placa base

8. Interfaz SATA
 SATA es una arquitectura en serie, cada dispositivo se
conecta directamente a un controlador SATA.
 Mayores velocidades.
 Mejor refrigeración del equipo gracias al cable que es
mucho más fino (7 hilos).
 Evita sobrecargas por los mecanismos de arbitraje y
detección de colisiones como sucede en los IDE.

9. Cables SATA y zócalos de la placa base

10. Interfaz SCSI
 Se reserva para equipos de gama media/alta.
 Tenía problemas de compatibilidad puesto que
necesita de una placa base especial con el controlador
SCSI. Ahora es habitual que los dispositivos vengan con
estos controladores.
 Se utiliza para conectar discos duros pero también
otros muchos tipos de dispositivos como impresoras,
escáneres, unidades DVD…
 Lugares de trabajo de alto rendimiento, servidores y
periféricos de alta gama.

11. 3. Vídeo: cómo instalar un Disco duro IDE
 https://www.youtube.com/watch?v=5MYexeu0RFE

12. 4. Tecnología S.M.A.R.T
 Los discos duros contienen componentes mecánicos y
electrónicos que sufren una degradación con el uso.
 Como el fabricante conoce los factores típicos y sus
valores límite, puede obtenerse una estadística que
permita valorar la posibilidad de fallo.
 La tecnología S.M.A.R.T. (Self Monitoring Analysis and
Reporting Technology) consiste en la capacidad de
detección de fallos del disco duro.
 Parámetros: Temperatura del disco, velocidad de
lectura de datos, tiempo de partida, velocidad de
búsqueda, altura de vuelo del cabezal.

13. 5. Principales fabricantes
 Seagate: Es el mayor fabricante mundial de discos
duros para PC.
 Western Digital: Segundo fabricante mundial.
 Maxtor: Uno de los principales fabricantes hasta el año
2006, cuando es adquirida por Seagate.
 Toshiba: Líder mundial en la fabricación de discos
duros para portátiles de 2,5” y 1,8“.
 Hitachi: propietaria de la división de discos duro de
IBM, una de las empresas pioneras del sector.

14. 6. Conclusiones
 Es necesaria una estructura lógica para que los programas
puedan trabajar con los datos independientemente de la
estructura física del disco.
 Con la interfaz IDE podemos conectar hasta 4 dispositivos,
pero a la vez solo transmitirán 2.
 SATA permite una velocidad de transferencia mucho mayor
y es más fiable. Los dispositivos no comparten canal.
 Podemos utilizar un programa específico, en función del
fabricante del disco duro para prevenir averías futuras.
 El sector está muy poco repartido, unos pocos fabricantes
tienen el mercado del disco duro controlado.

15. 7. Recursos de Internet
 HDD Estructura lógica http://
sei.wikispaces.com/Estructura+lógica+del+disco+duro
 Discos Duros
http://www.monografias.com/trabajos37/discos-duros/discos-duros2.shtml#interf
 El disco duro
http://www.monografias.com/trabajos/discoduro/discoduro.shtml
 Mantenimiento Equipos
http://mantenimiento334012.blogspot.com.es/2012/08/que-es-un-
conector-sata-cuantos-pines.html
 La interfaz SATA http://changlonet.com/blog/2011/04/el-sata-3-algunas-
pruebas-reales/
 Comparativa IDE/SATA http://es.scribd.com/doc/56672906/Comparativa-
entre-discos-duros-IDE-y-SATA
 Mantenimiento Disco duro
http://recursostic.educacion.es/observatorio/web/es/equipamiento-
tecnologico/hardware/280-francisco-javier-estelles

16. Gracias por la atención.
¿Alguna pregunta?
