Este documento describe cómo las tecnologías de red pueden enseñarse de manera efectiva utilizando software y hardware de código abierto. Propone que el uso de soluciones de código abierto permite la implementación de redes a bajo costo y da a los estudiantes experiencia práctica configurando, administrando y resolviendo problemas en redes. El documento también enumera numerosos ejemplos de software y herramientas de código abierto que pueden usarse para implementar redes funcionales en el aula y en el hogar.

1. Enseñar Redes con Open Source
Miguel Díaz­Cacho Medina ­ ESEI – UVIGO
Ourense Octubre 2007

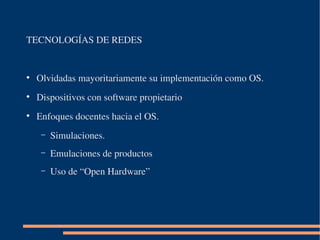

2. TECNOLOGÍAS DE REDES
Olvidadas mayoritariamente su implementación como OS.
●
Dispositivos con software propietario
●
Enfoques docentes hacia el OS.
●
Simulaciones.
–
Emulaciones de productos
–
Uso de “Open Hardware”
–

3. Las redes permiten ser estudiadas con pocos medios.
●
Internet como campo de experimentación.
●
Ámbito doméstico
●
Redes LAN (2PC's + 1HUB/SWITCH/WIFI + OS)
–
Redes WAN (Internet)
–
Ámbito laboratorio
●
Redes LAN (X PC's + Y HUB/SWITCH/WIFI + RACK + OS)
–
Redes WAN (X PC's + Y HBR + Z ETH/ATM/PBX +
–
CABLE/F.O. + OS

4. OPEN SOURCE. El problema del conocimiento.
●
Resolución por parte del docente
–
El conocimiento se ha de adquirir con estudio.
–
Dos vertientes:
–
producto operativo
●
herramienta para crearlo
●
REDES. El problema de la infraestructura.
●
Se adquiere habitualmente con mucho coste.
–
Difícil de actualizar
–
Arriesgado ceder al alumnado ....
–

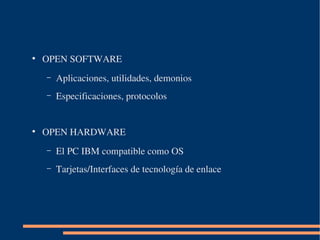

5. OPEN SOFTWARE
●
Aplicaciones, utilidades, demonios
–
Especificaciones, protocolos
–
OPEN HARDWARE
●
El PC IBM compatible como OS
–
Tarjetas/Interfaces de tecnología de enlace
–

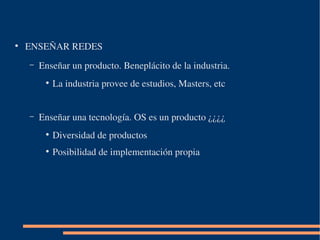

6. ENSEÑAR REDES
●
Enseñar un producto. Beneplácito de la industria.
–
La industria provee de estudios, Masters, etc
●
Enseñar una tecnología. OS es un producto ¿¿¿¿
–
Diversidad de productos
●
Posibilidad de implementación propia
●

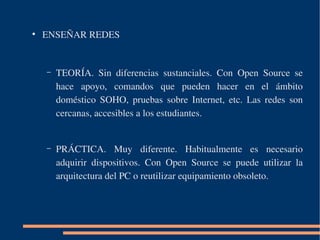

7. ENSEÑAR REDES
●
TEORÍA. Sin diferencias sustanciales. Con Open Source se
–
hace apoyo, comandos que pueden hacer en el ámbito
doméstico SOHO, pruebas sobre Internet, etc. Las redes son
cercanas, accesibles a los estudiantes.
PRÁCTICA. Muy diferente. Habitualmente es necesario
–
adquirir dispositivos. Con Open Source se puede utilizar la
arquitectura del PC o reutilizar equipamiento obsoleto.

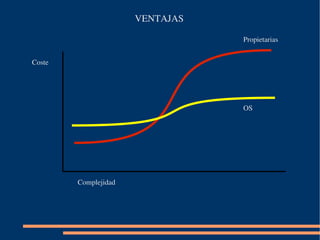

8. VENTAJAS
Propietarias
Coste
OS
Complejidad

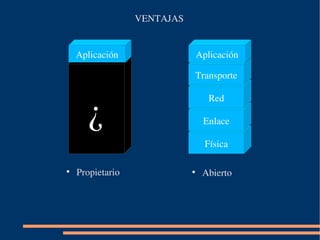

9. VENTAJAS
Aplicación Aplicación
Transporte
¿
Red
Enlace
Física
Propietario Abierto
● ●

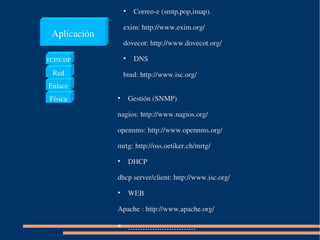

10. Correo­e (smtp,pop,imap).
●
exim: http://www.exim.org/
Aplicación
dovecot: http://www.dovecot.org/
DNS
TCP/UDP ●
Red bind: http://www.isc.org/
Enlace
Gestión (SNMP)
Física ●
nagios: http://www.nagios.org/
opennms: http://www.opennms.org/
mrtg: http://oss.oetiker.ch/mrtg/
DHCP
●
dhcp server/client: http://www.isc.org/
WEB
●
Apache : http://www.apache.org/
............................
●

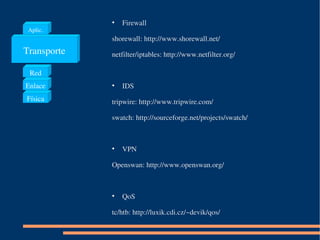

11. Firewall
●
Aplic.
shorewall: http://www.shorewall.net/
Transporte netfilter/iptables: http://www.netfilter.org/
Red
Enlace IDS
●
Física tripwire: http://www.tripwire.com/
swatch: http://sourceforge.net/projects/swatch/
VPN
●
Openswan: http://www.openswan.org/
QoS
●
tc/htb: http://luxik.cdi.cz/~devik/qos/

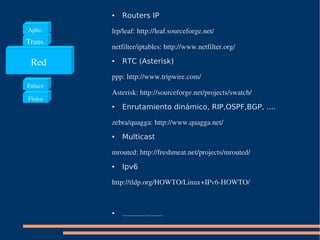

12. Routers IP
●
Aplic. lrp/leaf: http://leaf.sourceforge.net/
Trans.
netfilter/iptables: http://www.netfilter.org/
Red RTC (Asterisk)
●
ppp: http://www.tripwire.com/
Enlace
Asterisk: http://sourceforge.net/projects/swatch/
Física
Enrutamiento dinámico, RIP,OSPF,BGP, ....
●
zebra/quagga: http://www.quagga.net/
Multicast
●
mrouted: http://freshmeat.net/projects/mrouted/
Ipv6
●
http://tldp.org/HOWTO/Linux+IPv6­HOWTO/
......................
●

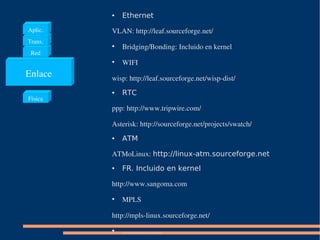

13. Ethernet
●
Aplic. VLAN: http://leaf.sourceforge.net/
Trans.
Bridging/Bonding: Incluido en kernel
●
Red
WIFI
●
Enlace wisp: http://leaf.sourceforge.net/wisp­dist/
RTC
●
Física
ppp: http://www.tripwire.com/
Asterisk: http://sourceforge.net/projects/swatch/
ATM
●
ATMoLinux: http://linux-atm.sourceforge.net
FR. Incluido en kernel
●
http://www.sangoma.com
MPLS
●
http://mpls­linux.sourceforge.net/
......................
●

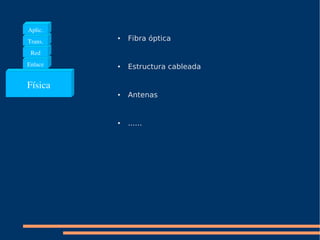

14. Aplic.
Fibra óptica
●
Trans.
Red
Enlace Estructura cableada
●
Física
Antenas
●
......
●

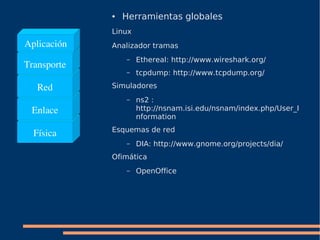

15. Herramientas globales
●
Linux
Aplicación Analizador tramas
Ethereal: http://www.wireshark.org/
–
Transporte
tcpdump: http://www.tcpdump.org/
–
Red Simuladores
ns2 :
–
Enlace http://nsnam.isi.edu/nsnam/index.php/User_I
nformation
Esquemas de red
Física
DIA: http://www.gnome.org/projects/dia/
–
Ofimática
OpenOffice
–

16. Ejemplo laboratorio

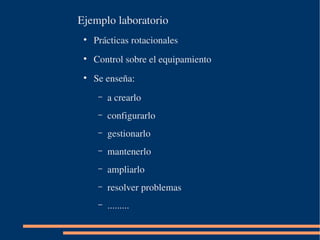

17. Ejemplo laboratorio
Prácticas rotacionales
●
Control sobre el equipamiento
●
Se enseña:
●
a crearlo
–
configurarlo
–
gestionarlo
–
mantenerlo
–
ampliarlo
–
resolver problemas
–
.........
–

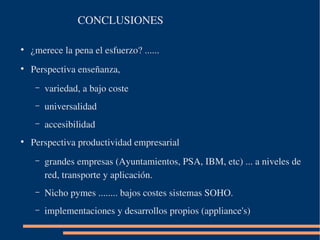

18. CONCLUSIONES
¿merece la pena el esfuerzo? ......
●
Perspectiva enseñanza,
●
variedad, a bajo coste
–
universalidad
–
accesibilidad
–
Perspectiva productividad empresarial
●
grandes empresas (Ayuntamientos, PSA, IBM, etc) ... a niveles de
–
red, transporte y aplicación.
Nicho pymes ........ bajos costes sistemas SOHO.
–
implementaciones y desarrollos propios (appliance's)
–

19. TÉRMINOS
HBR : Host Based Router (Router basado en host)
●
OS : Open Source
●
RTC: Red Telefónica Conmutada
●
FR: Frame Relay
●
LRP: Linux Router Project
●
LEAF: Linux Emmbeded Appliance Firewall
●

20. GRACIAS
