2. El término domótica proviene de la unión de las
palabras domus (que significa casa en latín) y tica (de
automática, palabra en griego, 'que funciona por sí
sola').
2Se entiende por domótica el conjunto de sistemas capaces
de automatizar una vivienda, aportando servicios de gestión
energética, seguridad, bienestar y comunicación, y que
pueden estar integrados por medio de redes interiores y
exteriores de comunicación, cableadas o inalámbricas, y
cuyo control goza de cierta ubicuidad, desde dentro y fuera
del hogar.
Introducción

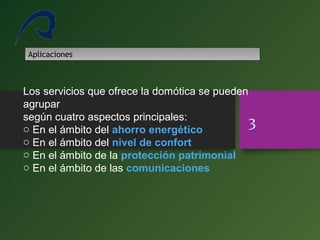

3. Los servicios que ofrece la domótica se pueden
agrupar
según cuatro aspectos principales:
o En el ámbito del ahorro energético
o En el ámbito del nivel de confort
o En el ámbito de la protección patrimonial
o En el ámbito de las comunicaciones
3
Aplicaciones

4. 4
Aplicaciones
 En el ámbito del ahorro energético
• Climatización: programación y zonificación
• Gestión eléctrica:
- Racionalización de cargas eléctricas: desconexión de
equipos de uso
no prioritario. Reduce la potencia contratada.
- Gestión de tarifas, derivando el funcionamiento de
algunos aparatos
a horas de tarifa reducida.
• Uso de energías renovables
o En el ámbito del nivel de confort
o En el ámbito de la protección patrimonial
o En el ámbito de las comunicaciones

5. 5

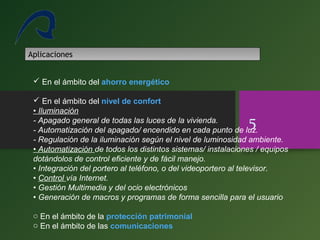

Aplicaciones
 En el ámbito del ahorro energético
 En el ámbito del nivel de confort
• Iluminación
- Apagado general de todas las luces de la vivienda.
- Automatización del apagado/ encendido en cada punto de luz.
- Regulación de la iluminación según el nivel de luminosidad ambiente.
• Automatización de todos los distintos sistemas/ instalaciones / equipos
dotándolos de control eficiente y de fácil manejo.
• Integración del portero al teléfono, o del videoportero al televisor.
• Control vía Internet.
• Gestión Multimedia y del ocio electrónicos
• Generación de macros y programas de forma sencilla para el usuario
o En el ámbito de la protección patrimonial
o En el ámbito de las comunicaciones

6. Pedro J. Madero Serrano - Domótica
6

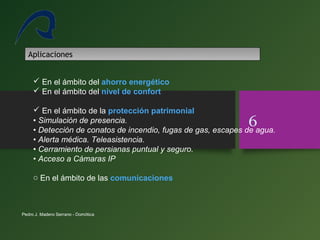

Aplicaciones
 En el ámbito del ahorro energético
 En el ámbito del nivel de confort
 En el ámbito de la protección patrimonial
• Simulación de presencia.
• Detección de conatos de incendio, fugas de gas, escapes de agua.
• Alerta médica. Teleasistencia.
• Cerramiento de persianas puntual y seguro.
• Acceso a Cámaras IP
o En el ámbito de las comunicaciones

7. 7
Aplicaciones
 En el ámbito del ahorro energético
 En el ámbito del nivel de confort
 En el ámbito de la protección patrimonial
 En el ámbito de las comunicaciones
• Disponer en cualquier lugar del control tanto externo como interno.
• Transmisión de alarmas.
• Intercomunicaciones.

8. 8
Ejemplos de productos
Este detector de presencia esta diseñado por su
aspecto y su sensor de luz para
exteriores. Puede ser de gran utilidad para
olvidarse de tener que buscar el interruptor o
dejarse ninguna luz encendida, por ejemplo, en
el porche de su vivienda. Su sensor de
movimiento con 12 metros de alcance, 110º de
amplitud y su sensibilidad ajustable a la luz lo
hacen ideal para cualquier ambiente o lugar.
DD-8200 Robot CORTACESPED
EVOLUTION 200

9. 9
Estructura
Elementos del sistema:
-Controladores
- Sensores
-Actuadores
-Bus
-Interface
-Sensor domótico de temperatura, 49,00 €
sensor remoto de interior con un termóstato
de la serie de RC de HAI, podrá visualizar la
temperatura desde una localización remota en
el display del termostato.

10. 10
Procesadores
microprocesador RISC SuperHÔ es de 32 bits
Sus prestaciones de proceso son:
- 130 MIPS a una frecuencia de operación
máxima de 100 MHz. El SH7618 puede
conectarse a otro microprocesador mediante la
función de interfaz de host, lo cual permite que
el dispositivo sea reconocido y controlado como
una SRAM equivalente por un microprocesador
principal que realiza el control del sistema.
Ademas este dispositivo tiene bloques de
memoria de 256 bytes FIFO separados para
trasmitir y recibir y un DMAC para el controlador
de Ethernet que implementa

11. 11

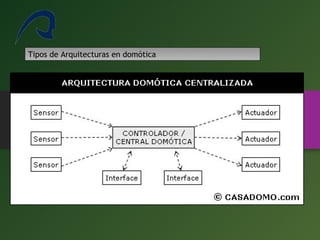

Tipos de Arquitecturas en domótica

12. 12
Estructura

13. Pedro J. Madero Serrano - Domótica
13

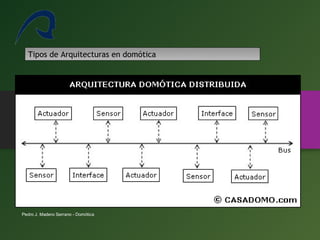

Tipos de Arquitecturas en domótica

14. Pedro J. Madero Serrano - Domótica
14
Tipos de Arquitecturas en domótica

15. 15
Estructura
Medios de transmisión
 Metálico.
 Corrientes portadores sobre la misma red eléctrica
 Cable de par trenzado
 Coaxial
 Inalámbrico.
 Radiofrecuencia. Propenso a interferencias electromagnéticas.
 Infrarrojos. Fotodiodo y fotorreceptor.
Características que hay que considerar
 Disponibilidad
 Privacidad y seguridad
 Costes de instalación
 Flexibilidad

16. 16
Sistemas Domóticos Ad Hoc
Estos sistemas están pensados para aplicaciones determinadas y su
configuración es muy limitada, como por ejemplo el control de intensidad de
una luminaria, el control de riego por temporizador, el encendido de
luminarias activadas por sensor de movimiento…
La funcionalidad de los sistemas está limitada a la programación
establecida por fábrica, dejando poco margen de configuración por parte del
usuario.
Tipo de aplicación: seguridad, control de clima, alarmas, confort, ahorro
energético, etc.
Una característica importante es que los elementos no pueden comunicarse
entre sí.

17. 17

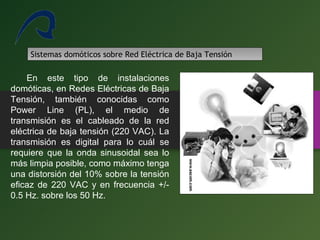

Sistemas domóticos sobre Red Eléctrica de Baja Tensión
En este tipo de instalaciones
domóticas, en Redes Eléctricas de Baja
Tensión, también conocidas como
Power Line (PL), el medio de
transmisión es el cableado de la red
eléctrica de baja tensión (220 VAC). La
transmisión es digital para lo cuál se
requiere que la onda sinusoidal sea lo
más limpia posible, como máximo tenga
una distorsión del 10% sobre la tensión
eficaz de 220 VAC y en frecuencia +/-
0.5 Hz. sobre los 50 Hz.

18. 18
Tecnologías y estándares
X-10: EE.UU finales de los 70: para el control remoto de dispositivos
eléctricos.Utiliza la línea eléctrica (220V o 110V) para transmitir señales
de control entre equipos de automatización del hogar en formato digital
Los protocolos de comunicación son los procedimientos utilizados por
los sistemas de domótica para la comunicación entre todos los
dispositivos con la capacidad de “controlador”.

19. Tecnologías y estándares

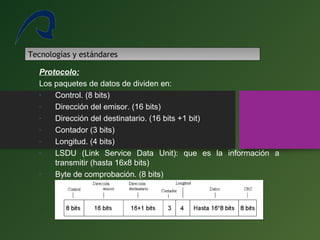

Protocolo:
Los paquetes de datos de dividen en:
- Control. (8 bits)
- Dirección del emisor. (16 bits)
- Dirección del destinatario. (16 bits +1 bit)
- Contador (3 bits)
- Longitud. (4 bits)
- LSDU (Link Service Data Unit): que es la información a
transmitir (hasta 16x8 bits)
- Byte de comprobación. (8 bits)
