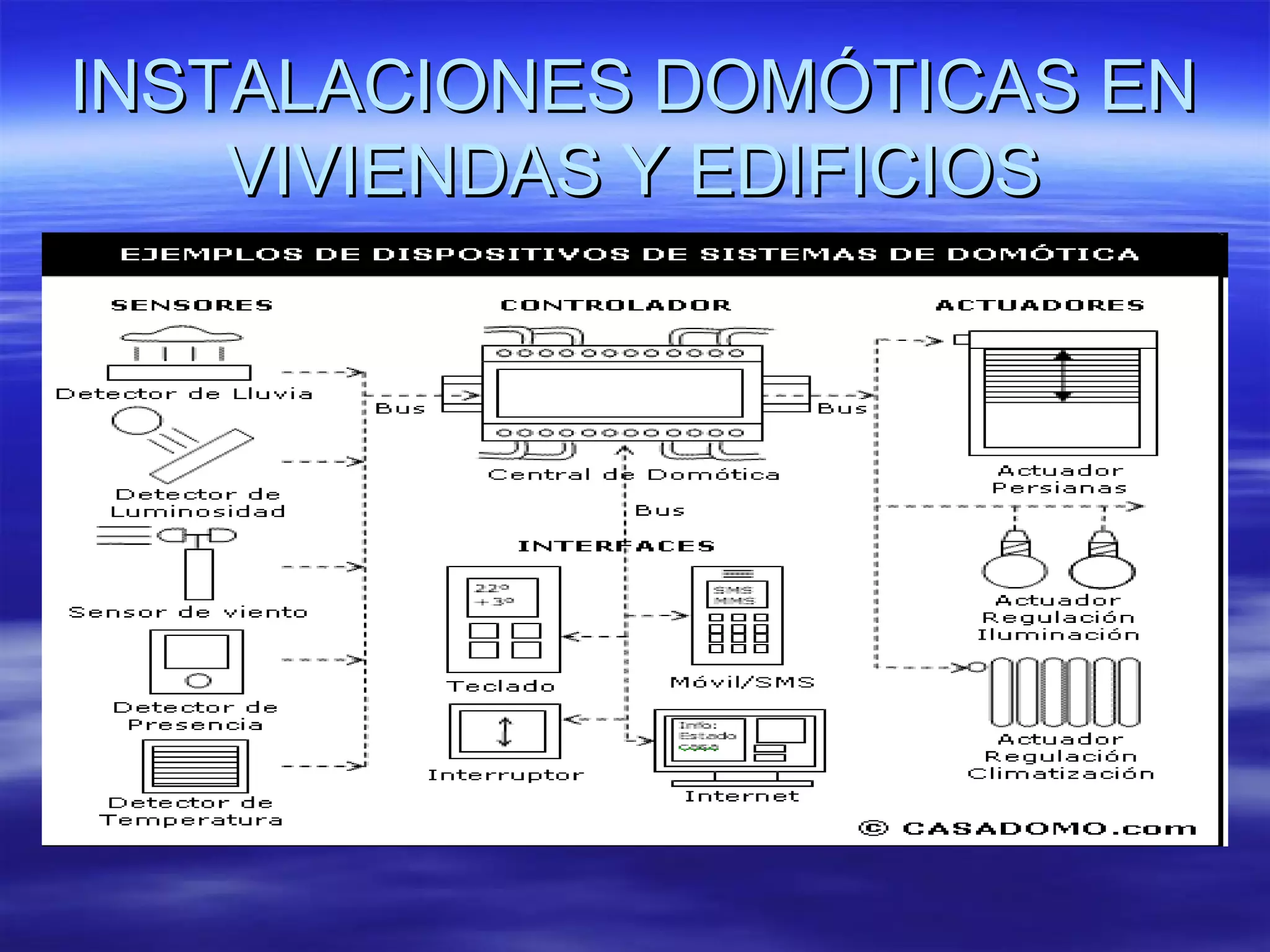

1. INSTALACIONES DOMÓTICAS EN VIVIENDAS Y EDIFICIOS

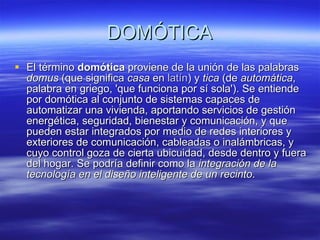

2. DOMÓTICA El término domótica proviene de la unión de las palabras domus (que significa casa en latín ) y tica (de automática , palabra en griego, 'que funciona por sí sola'). Se entiende por domótica al conjunto de sistemas capaces de automatizar una vivienda, aportando servicios de gestión energética, seguridad, bienestar y comunicación, y que pueden estar integrados por medio de redes interiores y exteriores de comunicación, cableadas o inalámbricas, y cuyo control goza de cierta ubicuidad, desde dentro y fuera del hogar. Se podría definir como la integración de la tecnología en el diseño inteligente de un recinto .

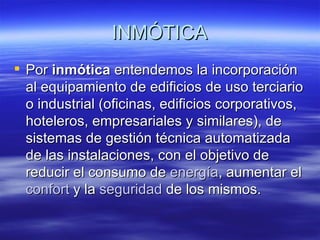

3. INMÓTICA Por inmótica entendemos la incorporación al equipamiento de edificios de uso terciario o industrial (oficinas, edificios corporativos, hoteleros, empresariales y similares), de sistemas de gestión técnica automatizada de las instalaciones, con el objetivo de reducir el consumo de energía , aumentar el confort y la seguridad de los mismos.

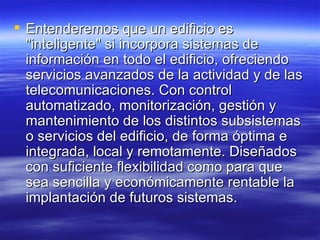

4. Entenderemos que un edificio es "inteligente" si incorpora sistemas de información en todo el edificio, ofreciendo servicios avanzados de la actividad y de las telecomunicaciones. Con control automatizado, monitorización, gestión y mantenimiento de los distintos subsistemas o servicios del edificio, de forma óptima e integrada, local y remotamente. Diseñados con suficiente flexibilidad como para que sea sencilla y económicamente rentable la implantación de futuros sistemas.

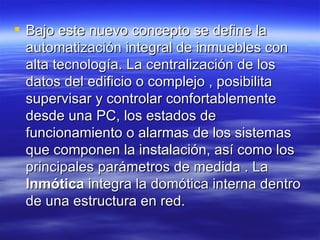

5. Bajo este nuevo concepto se define la automatización integral de inmuebles con alta tecnología. La centralización de los datos del edificio o complejo , posibilita supervisar y controlar confortablemente desde una PC, los estados de funcionamiento o alarmas de los sistemas que componen la instalación, así como los principales parámetros de medida . La Inmótica integra la domótica interna dentro de una estructura en red.

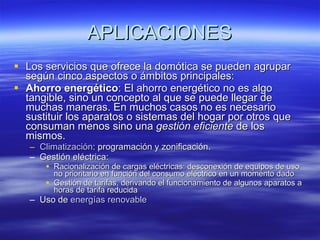

6. APLICACIONES Los servicios que ofrece la domótica se pueden agrupar según cinco aspectos o ámbitos principales: Ahorro energético : El ahorro energético no es algo tangible, sino un concepto al que se puede llegar de muchas maneras. En muchos casos no es necesario sustituir los aparatos o sistemas del hogar por otros que consuman menos sino una gestión eficiente de los mismos. Climatización : programación y zonificación. Gestión eléctrica: Racionalización de cargas eléctricas: desconexión de equipos de uso no prioritario en función del consumo eléctrico en un momento dado Gestión de tarifas, derivando el funcionamiento de algunos aparatos a horas de tarifa reducida Uso de energías renovable

7. Confort : Conlleva todas las actuaciones que se puedan llevar a cabo que mejoren el confort en una vivienda. Dichas actuaciones pueden ser de carácter tanto pasivo, como activo o mixtas. Iluminación: Apagado general de todas las luces de la vivienda Automatización del apagado/ encendido en cada punto de luz Regulación de la iluminación según el nivel de luminosidad ambiente Automatización de todos los distintos sistemas/ instalaciones / equipos dotándolos de control eficiente y de fácil manejo Integración del portero al teléfono, o del videoportero al televisor Control vía Internet Gestión Multimedia y del ocio electrónicos Generación de macros y programas de forma sencilla para el usuario

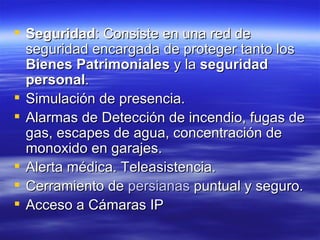

8. Seguridad : Consiste en una red de seguridad encargada de proteger tanto los Bienes Patrimoniales y la seguridad personal . Simulación de presencia. Alarmas de Detección de incendio, fugas de gas, escapes de agua, concentración de monoxido en garajes. Alerta médica. Teleasistencia. Cerramiento de persianas puntual y seguro. Acceso a Cámaras IP

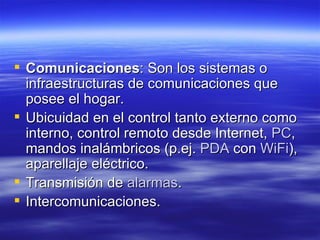

9. Comunicaciones : Son los sistemas o infraestructuras de comunicaciones que posee el hogar. Ubicuidad en el control tanto externo como interno, control remoto desde Internet, PC , mandos inalámbricos (p.ej. PDA con WiFi ), aparellaje eléctrico. Transmisión de alarmas . Intercomunicaciones.

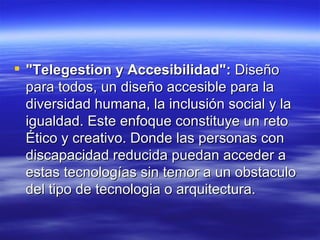

10. "Telegestion y Accesibilidad": Diseño para todos, un diseño accesible para la diversidad humana, la inclusión social y la igualdad. Este enfoque constituye un reto Ético y creativo. Donde las personas con discapacidad reducida puedan acceder a estas tecnologías sin temor a un obstaculo del tipo de tecnologia o arquitectura.

11. Beneficios de la Inmótica Para el propietario del edificio, quien puede ofrecer un edificio más atractivo mientras alcanza grandes reducciones en los costos de energía y operación. Para los usuarios del edificio, los cuales mejoran notablemente su confort y seguridad. Para el personal de mantenimiento del edificio que, mediante la información almacenada y el posterior estudio de tendencias, puede prevenir desperfectos. Para el personal de seguridad, el cual ve facilitada y complementada su tarea con el fin de hacerla mucho más eficiente.

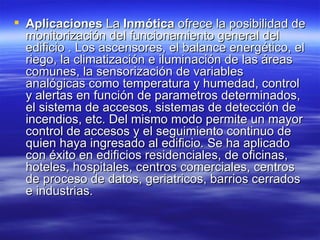

12. Aplicaciones La Inmótica ofrece la posibilidad de monitorización del funcionamiento general del edificio . Los ascensores, el balance energético, el riego, la climatización e iluminación de las áreas comunes, la sensorización de variables analógicas como temperatura y humedad, control y alertas en función de parametros determinados, el sistema de accesos, sistemas de detección de incendios, etc. Del mismo modo permite un mayor control de accesos y el seguimiento continuo de quien haya ingresado al edificio. Se ha aplicado con éxito en edificios residenciales, de oficinas, hoteles, hospitales, centros comerciales, centros de proceso de datos, geriatricos, barrios cerrados e industrias.

13. ¿Como actúan los Sistemas de Domótica? Los sistemas de domótica actúan sobre, e interactúan con, los aparatos y sistemas eléctricos de la vivienda según: El programa y su configuración La información recogida por los sensores del sistema La información proporcionado por otros sistemas interconectados La interacción directa por parte de los usuarios.

14. La Arquitectura La Arquitectura de los sistemas de domótica hace referencia a la estructura de su red. La clasificación se realiza en base de donde reside la “inteligencia” del sistema domótico. Las principales arquitecturas son:

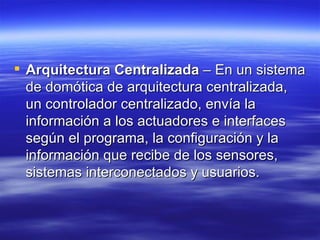

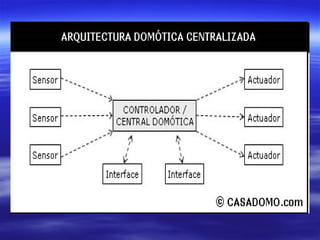

15. Arquitectura Centralizada – En un sistema de domótica de arquitectura centralizada, un controlador centralizado, envía la información a los actuadores e interfaces según el programa, la configuración y la información que recibe de los sensores, sistemas interconectados y usuarios.

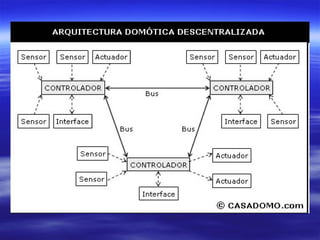

17. Arquitectura Descentralizada – En un sistema de domótica de Arquitectura Descentralizada, hay varios controladores, interconectados por un bus, que envía información entre ellos y a los actuadores e interfaces conectados a los controladores, según el programa, la configuración y la información que recibe de los sensores, sistemas interconectados y usuarios.

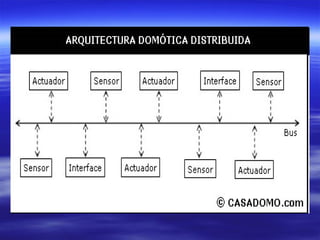

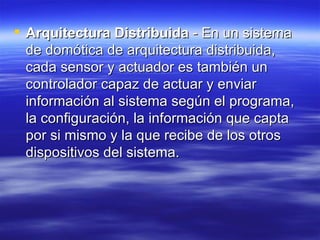

19. Arquitectura Distribuida - En un sistema de domótica de arquitectura distribuida, cada sensor y actuador es también un controlador capaz de actuar y enviar información al sistema según el programa, la configuración, la información que capta por si mismo y la que recibe de los otros dispositivos del sistema.

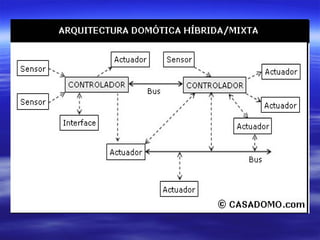

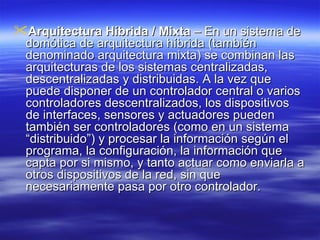

21. Arquitectura Híbrida / Mixta – En un sistema de domótica de arquitectura híbrida (también denominado arquitectura mixta) se combinan las arquitecturas de los sistemas centralizadas, descentralizadas y distribuidas. A la vez que puede disponer de un controlador central o varios controladores descentralizados, los dispositivos de interfaces, sensores y actuadores pueden también ser controladores (como en un sistema “distribuido”) y procesar la información según el programa, la configuración, la información que capta por si mismo, y tanto actuar como enviarla a otros dispositivos de la red, sin que necesariamente pasa por otro controlador.

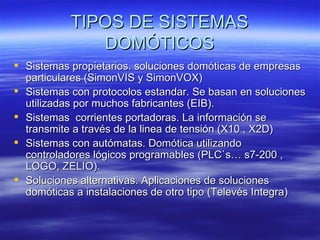

23. TIPOS DE SISTEMAS DOMÓTICOS Sistemas propietarios. soluciones domóticas de empresas particulares (SimonVIS y SimonVOX) Sistemas con protocolos estandar. Se basan en soluciones utilizadas por muchos fabricantes (EIB). Sistemas corrientes portadoras. La información se transmite a través de la linea de tensión (X10 , X2D) Sistemas con autómatas. Domótica utilizando controladores lógicos programables (PLC`s… s7-200 , LOGO, ZELIO). Soluciones alternativas. Aplicaciones de soluciones domóticas a instalaciones de otro tipo (Televés Integra)

24. Los Dispositivos La amplitud de una solución de domótica puede variar desde un único dispositivo, que realiza una sola acción, hasta amplios sistemas que controlan prácticamente todas las instalaciones dentro de la vivienda. Los distintos dispositivos de los sistemas de domótica se pueden clasificar en los siguientes grupos:

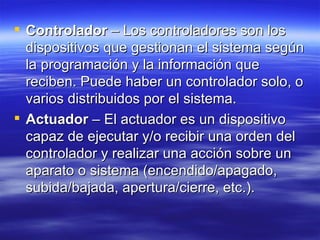

25. Controlador – Los controladores son los dispositivos que gestionan el sistema según la programación y la información que reciben. Puede haber un controlador solo, o varios distribuidos por el sistema. Actuador – El actuador es un dispositivo capaz de ejecutar y/o recibir una orden del controlador y realizar una acción sobre un aparato o sistema (encendido/apagado, subida/bajada, apertura/cierre, etc.).

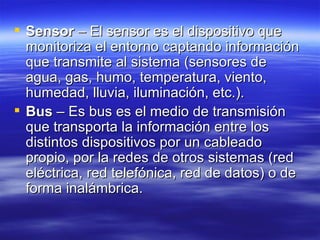

26. Sensor – El sensor es el dispositivo que monitoriza el entorno captando información que transmite al sistema (sensores de agua, gas, humo, temperatura, viento, humedad, lluvia, iluminación, etc.). Bus – Es bus es el medio de transmisión que transporta la información entre los distintos dispositivos por un cableado propio, por la redes de otros sistemas (red eléctrica, red telefónica, red de datos) o de forma inalámbrica.

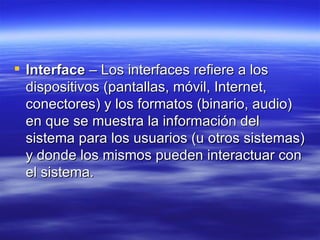

27. Interface – Los interfaces refiere a los dispositivos (pantallas, móvil, Internet, conectores) y los formatos (binario, audio) en que se muestra la información del sistema para los usuarios (u otros sistemas) y donde los mismos pueden interactuar con el sistema.

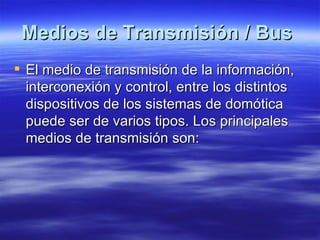

28. Medios de Transmisión / Bus El medio de transmisión de la información, interconexión y control, entre los distintos dispositivos de los sistemas de domótica puede ser de varios tipos. Los principales medios de transmisión son:

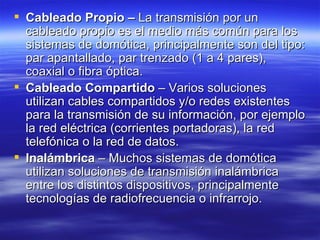

29. Cableado Propio – La transmisión por un cableado propio es el medio más común para los sistemas de domótica, principalmente son del tipo: par apantallado, par trenzado (1 a 4 pares), coaxial o fibra óptica. Cableado Compartido – Varios soluciones utilizan cables compartidos y/o redes existentes para la transmisión de su información, por ejemplo la red eléctrica (corrientes portadoras), la red telefónica o la red de datos. Inalámbrica – Muchos sistemas de domótica utilizan soluciones de transmisión inalámbrica entre los distintos dispositivos, principalmente tecnologías de radiofrecuencia o infrarrojo.

30. Cuando el medio de transmisión esta utilizado para transmitir información entre dispositivos con la función de “controlador” también se denomina “Bus”. El bus también se utiliza muchas veces para alimentar a los dispositivos conectados a el (por ejemplo European Instalation Bus – EIB).

31. Elección de Sistema de Domótica No existe ningún sistema de domótica que es el mejor para todas las situaciones, desde todos los aspectos. Cada uno se los sistemas de domótica tienen sus ventajas e inconvenientes, sin embargo, hay una gran oferta en el mercado y para cada situación hay uno o varios sistemas que se adaptarán a la mayoría de los criterios que se puede exigir de un sistema de domótica. Para una elección de sistema de domótica adecuada (para una vivienda o una promoción de varias viviendas con zonas comunes, etc.) es preciso tener en cuenta los siguientes aspectos:

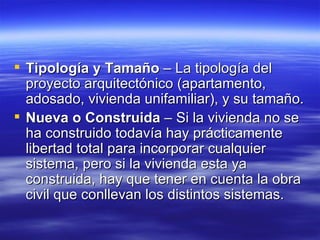

32. Tipología y Tamaño – La tipología del proyecto arquitectónico (apartamento, adosado, vivienda unifamiliar), y su tamaño. Nueva o Construida – Si la vivienda no se ha construido todavía hay prácticamente libertad total para incorporar cualquier sistema, pero si la vivienda esta ya construida, hay que tener en cuenta la obra civil que conllevan los distintos sistemas.

33. Las Funcionalidades – Las funcionalidades necesarias de un sistema de domótica suele basarse en la estructura familiar (o la composición de los habitantes) y sus hábitos y si el uso es para primera vivienda, segunda vivienda o vivienda para alquiler, etc. La Integración – Además de los aparatos y sistemas que se controla directamente con el sistema de domótica hay que definir con que otros sistemas del hogar digital que se quiere interactuar.

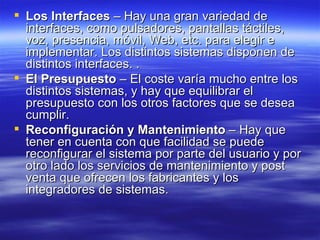

34. Los Interfaces – Hay una gran variedad de interfaces, como pulsadores, pantallas táctiles, voz, presencia, móvil, Web, etc. para elegir e implementar. Los distintos sistemas disponen de distintos interfaces. . El Presupuesto – El coste varía mucho entre los distintos sistemas, y hay que equilibrar el presupuesto con los otros factores que se desea cumplir. Reconfiguración y Mantenimiento – Hay que tener en cuenta con que facilidad se puede reconfigurar el sistema por parte del usuario y por otro lado los servicios de mantenimiento y post venta que ofrecen los fabricantes y los integradores de sistemas.

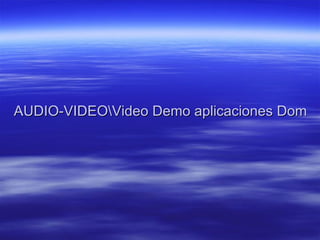

35. AUDIO-VIDEO\Video Demo aplicaciones Domotica.mp4

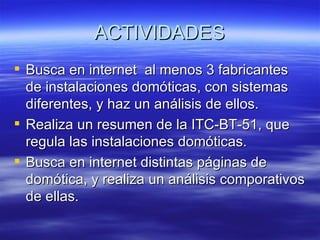

36. ACTIVIDADES Busca en internet al menos 3 fabricantes de instalaciones domóticas, con sistemas diferentes, y haz un análisis de ellos. Realiza un resumen de la ITC-BT-51, que regula las instalaciones domóticas. Busca en internet distintas páginas de domótica, y realiza un análisis comporativos de ellas.
