1. UNIVERSIDAD TECNICA DE AMBATO
INGENIERIA EN SISTEMAS
COMPUTACIONALES E INFORMATICOS
Viviana Villa
NTICS II

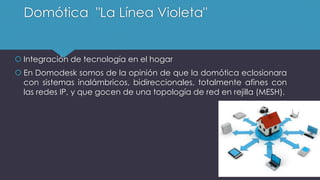

2. Domótica "La Línea Violeta"
 Integración de tecnología en el hogar
 En Domodesk somos de la opinión de que la domótica eclosionara
con sistemas inalámbricos, bidireccionales, totalmente afines con
las redes IP, y que gocen de una topología de red en rejilla (MESH).

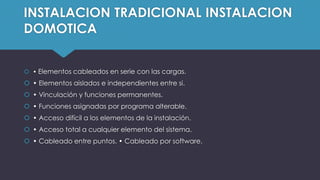

3. INSTALACION TRADICIONAL INSTALACION
DOMOTICA
 • Elementos cableados en serie con las cargas.
 • Elementos aislados e independientes entre si.
 • Vinculación y funciones permanentes.
 • Funciones asignadas por programa alterable.
 • Acceso difícil a los elementos de la instalación.
 • Acceso total a cualquier elemento del sistema.
 • Cableado entre puntos. • Cableado por software.

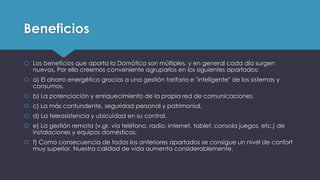

4. Beneficios
 Los beneficios que aporta la Domótica son múltiples, y en general cada día surgen
nuevos. Por ello creemos conveniente agruparlos en los siguientes apartados:
 a) El ahorro energético gracias a una gestión tarifaria e "inteligente" de los sistemas y
consumos.
 b) La potenciación y enriquecimiento de la propia red de comunicaciones.
 c) La más contundente, seguridad personal y patrimonial.
 d) La teleasistencia y ubicuidad en su control.
 e) La gestión remota (v.gr. vía teléfono, radio, internet, tablet, consola juegos, etc.) de
instalaciones y equipos domésticos.
 f) Como consecuencia de todos los anteriores apartados se consigue un nivel de confort
muy superior. Nuestra calidad de vida aumenta considerablemente.

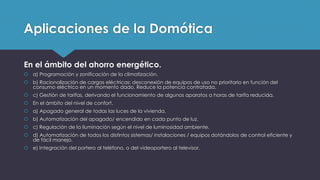

5. Aplicaciones de la Domótica
En el ámbito del ahorro energético.
 a) Programación y zonificación de la climatización.
 b) Racionalización de cargas eléctricas: desconexión de equipos de uso no prioritario en función del
consumo eléctrico en un momento dado. Reduce la potencia contratada.
 c) Gestión de tarifas, derivando el funcionamiento de algunos aparatos a horas de tarifa reducida.
 En el ámbito del nivel de confort.
 a) Apagado general de todas las luces de la vivienda.
 b) Automatización del apagado/ encendido en cada punto de luz.
 c) Regulación de la iluminación según el nivel de luminosidad ambiente.
 d) Automatización de todos los distintos sistemas/ instalaciones / equipos dotándolos de control eficiente y
de fácil manejo.
 e) Integración del portero al teléfono, o del videoportero al televisor.

6. Aplicaciones de la Domótica
 En el ámbito de la protección personal y patrimonial.
a) Detección de un posible intruso.
b) Simulación de presencia.
c) Detección de conatos de incendio, fugas de gas, monóxido, escapes de agua.
d) Alerta médica. Teleasistencia.
e) Cerramiento de persianas puntual y seguro.
 En el ámbito de las comunicaciones.
a) control remoto.
b) Transmisión de alarmas.
c) Intercomunicaciones.

7. Tipología de la vivienda
 Separamos dos tipos de vivienda: la existente y la de nueva construcción, así como los
edificios terciarios.
 La oferta actual de productos y servicios Domóticos e Inmóticos es atractiva y se adapta
a cualquier tipología de vivienda y/o edificio, ya sea existente o de nueva construcción.
NUEVA CONSTRUCCIÓN
 En el caso de vivienda o edificio de nueva construcción o de rehabilitación profunda, se
recomienda la colocación de un cableado específico que transmita la información
necesaria entre los diferentes elementos del sistema (p.ej con el sistema Domotium,
haciendo uso de CAT5 http://www.domotium.com.

8. Elementos de la Instalación
 Son muchos los elementos que componen los distintos sistemas de automatización de
viviendas y edificios, desde una central de gestión para sistemas centralizados hasta un mando
automático a distancia. Dentro de esta multiplicidad de elementos, empezamos con la
definición de dos elementos muy característicos: los sensores y los actuadores.
SENSORES
 Los sensores son los elementos que utiliza el sistema para conocer el estado de ciertos
parámetros (la temperatura ambiente, la existencia de un escape de agua, etc. ). Entre los
más comúnmente utilizados se distinguen los siguientes:
 Termostato de ambiente, destinado a medir la temperatura de la estancia y permitir la
modificación de parámetros de consigna por parte del usuario.
 Sensor de temperatura interior, destinado a medir únicamente la temperatura de la estancia.

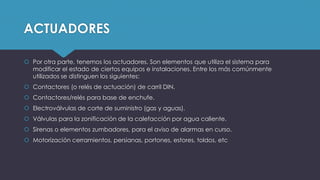

9. ACTUADORES
 Por otra parte, tenemos los actuadores. Son elementos que utiliza el sistema para
modificar el estado de ciertos equipos e instalaciones. Entre los más comúnmente
utilizados se distinguen los siguientes:
 Contactores (o relés de actuación) de carril DIN.
 Contactores/relés para base de enchufe.
 Electroválvulas de corte de suministro (gas y aguas).
 Válvulas para la zonificación de la calefacción por agua caliente.
 Sirenas o elementos zumbadores, para el aviso de alarmas en curso.
 Motorización cerramientos, persianas, portones, estores, toldos, etc

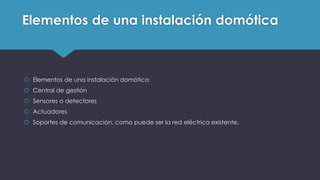

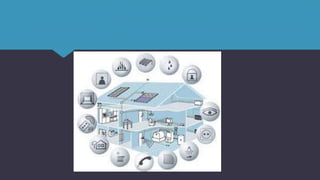

11. Elementos de una instalación domótica
 Elementos de una instalación domótica
 Central de gestión
 Sensores o detectores
 Actuadores
 Soportes de comunicación, como puede ser la red eléctrica existente.

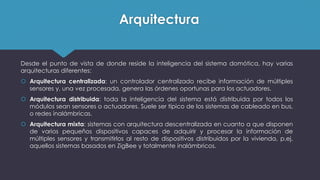

12. Arquitectura
Desde el punto de vista de donde reside la inteligencia del sistema domótica, hay varias
arquitecturas diferentes:
 Arquitectura centralizada: un controlador centralizado recibe información de múltiples
sensores y, una vez procesada, genera las órdenes oportunas para los actuadores.
 Arquitectura distribuida: toda la inteligencia del sistema está distribuida por todos los
módulos sean sensores o actuadores. Suele ser típico de los sistemas de cableado en bus,
o redes inalámbricas.
 Arquitectura mixta: sistemas con arquitectura descentralizada en cuanto a que disponen
de varios pequeños dispositivos capaces de adquirir y procesar la información de
múltiples sensores y transmitirlos al resto de dispositivos distribuidos por la vivienda, p.ej.
aquellos sistemas basados en ZigBee y totalmente inalámbricos.

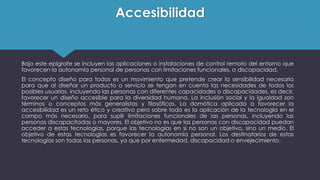

13. Accesibilidad
Bajo este epígrafe se incluyen las aplicaciones o instalaciones de control remoto del entorno que
favorecen la autonomía personal de personas con limitaciones funcionales, o discapacidad.
El concepto diseño para todos es un movimiento que pretende crear la sensibilidad necesaria
para que al diseñar un producto o servicio se tengan en cuenta las necesidades de todos los
posibles usuarios, incluyendo las personas con diferentes capacidades o discapacidades, es decir,
favorecer un diseño accesible para la diversidad humana. La inclusión social y la igualdad son
términos o conceptos más generalistas y filosóficos. La domótica aplicada a favorecer la
accesibilidad es un reto ético y creativo pero sobre todo es la aplicación de la tecnología en el
campo más necesario, para suplir limitaciones funcionales de las personas, incluyendo las
personas discapacitadas o mayores. El objetivo no es que las personas con discapacidad puedan
acceder a estas tecnologías, porque las tecnologías en si no son un objetivo, sino un medio. El
objetivo de estas tecnologías es favorecer la autonomía personal. Los destinatarios de estas
tecnologías son todas las personas, ya que por enfermedad, discapacidad o envejecimiento.

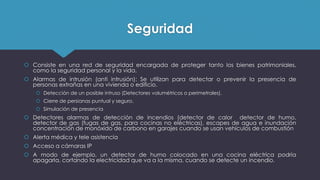

14. Seguridad
 Consiste en una red de seguridad encargada de proteger tanto los bienes patrimoniales,
como la seguridad personal y la vida.
 Alarmas de intrusión (anti intrusión): Se utilizan para detectar o prevenir la presencia de
personas extrañas en una vivienda o edificio.
 Detección de un posible intruso (Detectores volumétricos o perimetrales).
 Cierre de persianas puntual y seguro.
 Simulación de presencia
 Detectores alarmas de detección de incendios (detector de calor detector de humo,
detector de gas (fugas de gas, para cocinas no eléctricas), escapes de agua e inundación
concentración de monóxido de carbono en garajes cuando se usan vehículos de combustión
 Alerta médica y tele asistencia
 Acceso a cámaras IP
 A modo de ejemplo, un detector de humo colocado en una cocina eléctrica podría
apagarla, cortando la electricidad que va a la misma, cuando se detecte un incendio.

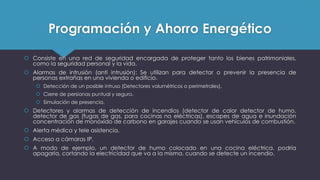

15. Programación y Ahorro Energético
 Consiste en una red de seguridad encargada de proteger tanto los bienes patrimoniales,
como la seguridad personal y la vida.
 Alarmas de intrusión (anti intrusión): Se utilizan para detectar o prevenir la presencia de
personas extrañas en una vivienda o edificio.
 Detección de un posible intruso (Detectores volumétricos o perimetrales).
 Cierre de persianas puntual y seguro.
 Simulación de presencia.
 Detectores y alarmas de detección de incendios (detector de calor detector de humo,
detector de gas (fugas de gas, para cocinas no eléctricas), escapes de agua e inundación
concentración de monóxido de carbono en garajes cuando se usan vehículos de combustión.
 Alerta médica y tele asistencia.
 Acceso a cámaras IP.
 A modo de ejemplo, un detector de humo colocado en una cocina eléctrica. podría
apagarla, cortando la electricidad que va a la misma, cuando se detecte un incendio.
