Este documento proporciona una introducción al programa de dibujo Draw de OpenOffice. Explica cómo trabajar con objetos vectoriales mediante la agrupación y desagrupación de figuras y cómo exportar dibujos. También describe las diversas herramientas de dibujo disponibles en la barra de herramientas de Draw, como líneas, flechas, conectores y formas, y cómo utilizarlas para crear dibujos.
2. Draw avanzado
Página 2 de 107

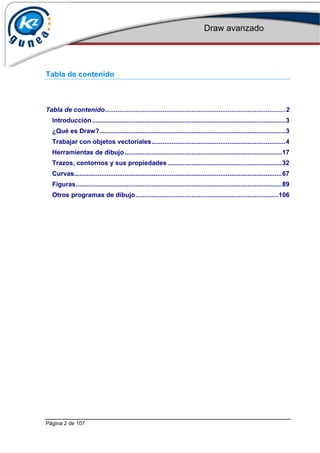

Tabla de contenido
Tabla de contenido....................................................................................................2
Introducción...........................................................................................................3
¿Qué es Draw?.......................................................................................................3
Trabajar con objetos vectoriales..........................................................................4
Herramientas de dibujo.......................................................................................17
Trazos, contornos y sus propiedades ...............................................................32
Curvas...................................................................................................................67
Figuras..................................................................................................................89
Otros programas de dibujo...............................................................................106
3. Draw avanzado
Página 3 de 107
Introducción
¿Qué te parece poder descargar un programa de dibujo totalmente gratuito con el
que puedas realizar gráficos vectoriales?
¿Te gustaría crear polígonos, rellenos, tablas y textos, todo en el mismo entorno?
¿Y si pudieras cambiarles el color, la forma, etc. para dejarlos a tu gusto?
¿Imaginas hacer todo esto en tu ordenador? Ahora, con el programa de dibujo Draw
de la suite OpenOffice, puedes hacerlo de una manera muy fácil.
La forma de hacerlo es a través de Draw.
¿Qué es Draw?
Draw es un potente programa de dibujo que crea gráficos vectoriales orientados a
objetos, es decir, por mucho que se amplíen mantienen su calidad. Los gráficos
vectoriales se utilizan en las ilustraciones, esquemas y diseños técnicos ya que
tienen algunas ventajas sobre los archivos de mapa de bits: permiten la edición
individual de cada elemento, pueden cambiarse de tamaño sin pérdida de calidad y
ocupan menos espacio.
Como los gráficos forman parte habitual en los documentos, presentaciones y
páginas Web, disponer de una herramienta potente y flexible es de vital importancia
para los usuarios. Cuando queremos mostrar o describir algo, un simple gráfico
puede sustituir muchas palabras y con ello podemos ganar en claridad y en rapidez
de captación de conceptos.
Draw es un componente de OpenOffice que a diferencia de los programas de pago
se puede conseguir de forma gratuita así como copiarlo y distribuirlo.
El objetivo de este curso es la aplicación y no la instalación de Draw. La última
versión de la suite ofimática OpenOffice.org se puede descargar desde su página
oficial http://es.openoffice.org/
Instrucciones de instalación que proporciona OpenOffice desde su página oficial:
http://es.openoffice.org/programa/instalar-win.html
4. Draw avanzado
Página 4 de 107
Trabajar con objetos vectoriales
Un objeto vectorial es un elemento gráfico cuya forma se define mediante un
trazado. La forma de un trazado de vectores se determina por los puntos que
atraviesa. El color del trazo de los objetos vectoriales sigue su trazado y el relleno
ocupa el área interior del mismo.
Podemos crear varios objetos vectoriales a la vez en Draw y realizar varias
funciones como agrupar, desagrupar o exportar.
A continuación vamos a ver cómo se agrupan y desagrupan objetos vectoriales en
Draw y cómo se exportan. En este caso, crearemos dos figuras geométricas, las
agruparemos y cambiaremos su color
Para ello, en primer lugar, seleccionaremos la forma "Rectángulo" en la barra de
herramientas de Dibujo
A continuación se hace clic con el botón izquierdo en un punto del área de dibujo y
se arrastra el puntero, hasta conseguir el tamaño deseado del objeto
5. Draw avanzado
Página 5 de 107

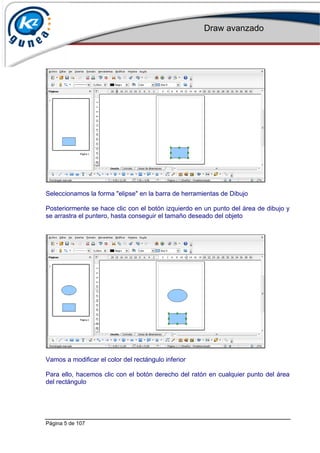

Seleccionamos la forma "elipse" en la barra de herramientas de Dibujo
Posteriormente se hace clic con el botón izquierdo en un punto del área de dibujo y
se arrastra el puntero, hasta conseguir el tamaño deseado del objeto
Vamos a modificar el color del rectángulo inferior
Para ello, hacemos clic con el botón derecho del ratón en cualquier punto del área
del rectángulo
6. Draw avanzado
Página 6 de 107
En el menú contextual, seleccionamos la opción "Área…"
Se selecciona el color deseado para nuestro objeto, en este caso, "Verde 1"
7. Draw avanzado
Página 7 de 107
Y pulsamos "Aceptar"
Como se puede observar, el rectángulo ha cambiado de color
A continuación seleccionamos ambas figuras pulsando y arrastrando el puntero a lo
largo del área de dibujo
Hacemos clic con el botón derecho del ratón en cualquier punto del área del
rectángulo
8. Draw avanzado
Página 8 de 107
En el menú contextual, seleccionamos la opción "Agrupar"
Las dos figuras están ya agrupadas. Esto implica que para Draw son una única
figura
Volvemos a pulsar con el botón derecho en cualquier punto del área
9. Draw avanzado
Página 9 de 107
Al igual que lo hicimos anteriormente con el rectángulo, volvemos a seleccionar la
opción "Área…"
Pulsamos en el color deseado, en este caso, "Rojo"
10. Draw avanzado
Página 10 de 107

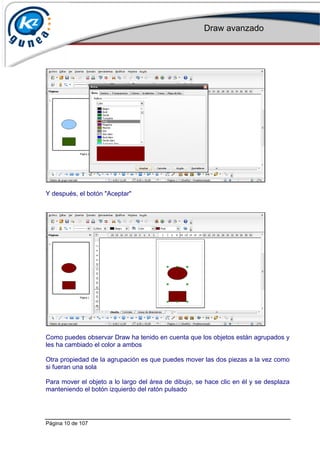

Y después, el botón "Aceptar"
Como puedes observar Draw ha tenido en cuenta que los objetos están agrupados y
les ha cambiado el color a ambos
Otra propiedad de la agrupación es que puedes mover las dos piezas a la vez como
si fueran una sola
Para mover el objeto a lo largo del área de dibujo, se hace clic en él y se desplaza
manteniendo el botón izquierdo del ratón pulsado
11. Draw avanzado
Página 11 de 107
A continuación vamos a desagrupar los objetos vectoriales del ejemplo
Pulsamos en cualquier cuadro del área con el botón derecho del ratón para mostrar
el menú contextual
Pulsamos en la opción "Desagrupar" del menú
12. Draw avanzado
Página 12 de 107
Los objetos ya están otra vez desagrupados
Para comprobarlo pulsamos sobre el rectángulo con el botón izquierdo del ratón y lo
arrastramos por el área de dibujo
Como puedes observar solo se ha movido el objeto en el que hemos pulsado
A continuación vamos a exportar nuestro ejemplo
Pinchamos en "Archivo"
13. Draw avanzado
Página 13 de 107
Seleccionamos la opción "Exportar…"
Para elegir el formato en que se desea exportar, se pulsa en el botón con la flecha
de la opción "Formato de"
14. Draw avanzado
Página 14 de 107
En este apartado se selecciona el formato. Los más habituales son JPEG,GIF y
BMP
En este caso, seleccionamos "BMP - Windows Bitmap (.bmp)"
Ahora seleccionamos el lugar donde queremos exportar nuestro ejemplo, en nuestro
caso, lo exportaremos al Escritorio
Hacemos clic en "Escritorio"
15. Draw avanzado
Página 15 de 107
Seleccionamos el campo de texto "Nombre" y escribimos el nombre deseado
Finalmente, hacemos clic en el botón "Guardar"
16. Draw avanzado
Página 16 de 107
En esta ventana podemos modificar los valores como resolución (mayor/menor
calidad) o tamaño del dibujo (mayor/menor tamaño) de Draw para exportarlo
Mantenemos las opciones que vienen predeterminadas y pulsamos "Aceptar"
Finalmente podemos comprobar que se ha exportado al escritorio el dibujo que
hemos realizado
¡Felicidades! Ahora ya sabes agrupar, desagrupar y exportar objetos vectoriales en
Draw
17. Draw avanzado
Página 17 de 107

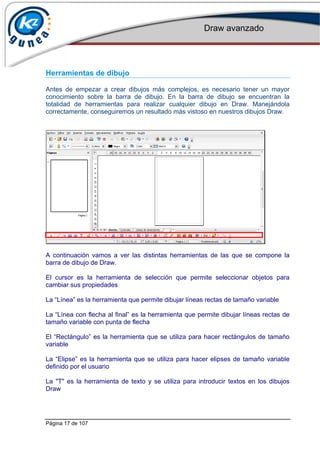

Herramientas de dibujo
Antes de empezar a crear dibujos más complejos, es necesario tener un mayor
conocimiento sobre la barra de dibujo. En la barra de dibujo se encuentran la
totalidad de herramientas para realizar cualquier dibujo en Draw. Manejándola
correctamente, conseguiremos un resultado más vistoso en nuestros dibujos Draw.
A continuación vamos a ver las distintas herramientas de las que se compone la
barra de dibujo de Draw.
El cursor es la herramienta de selección que permite seleccionar objetos para
cambiar sus propiedades
La “Línea” es la herramienta que permite dibujar líneas rectas de tamaño variable
La “Línea con flecha al final” es la herramienta que permite dibujar líneas rectas de
tamaño variable con punta de flecha
El “Rectángulo” es la herramienta que se utiliza para hacer rectángulos de tamaño
variable
La “Elipse” es la herramienta que se utiliza para hacer elipses de tamaño variable
definido por el usuario
La "T" es la herramienta de texto y se utiliza para introducir textos en los dibujos
Draw
18. Draw avanzado
Página 18 de 107
La “Curva” es la herramienta que permite dibujar curvas y polígonos rellenos y sin
rellenar
El “Conector” es la herramienta con la que se pueden dibujar múltiples tipos de
conectores, con diferentes tipos de terminaciones (flechas, puntos o cuadrados) y de
líneas (rectas, curvas, zig-zag)
La herramienta “Líneas y flechas” permite dibujar líneas y flechas con diferentes
tipos de puntas
La herramienta "Formas básicas" te permite dibujar, como su nombre indica, formas
básicas: rectángulos, cuadrados...
La herramienta "Formas de símbolos" te permite dibujar símbolos de todo tipo
La “Galería de Fontwork” es la herramienta que te permite realizar títulos con
diferentes formatos
Con esta herramienta se pueden insertar fotos que estén en tu disco duro
“Galería” es la herramienta que te muestra todas las imágenes que por defecto tiene
Draw
“Efectos” es la herramienta que según cuál sea el objeto dibujado, te da la
posibilidad de añadirle efectos para obtener un resultado diferente
Ahora vamos a ver cómo funcionan algunas de estas herramientas con ejemplos
concretos..."
19. Draw avanzado
Página 19 de 107
Veamos cómo se dibujan unos conectores
Los conectores facilitan la construcción de dibujos más complejos en Draw como los
diagramas de flujo
Se pulsa en esta pestaña para desplegar el menú de conectores
Se elige el conector que se desea dibujar
20. Draw avanzado
Página 20 de 107
A continuación se hace clic en un punto del área de dibujo y se mueve el ratón con
el botón izquierdo pulsado, hasta llegar al tamaño deseado del conector
Para desplegar el menú "Conector" de nuevo, se pulsa en esta pestaña
21. Draw avanzado
Página 21 de 107
Se elige el conector deseado para dibujar
A continuación se hace clic en un punto del área de dibujo y se mueve el ratón con
el botón izquierdo pulsado, hasta llegar al tamaño deseado del conector
22. Draw avanzado
Página 22 de 107
Ya tenemos dos conectores dibujados
Para borrar los dos conectores, primero se seleccionan ambos arrastrando el
puntero del ratón a lo largo de ellos

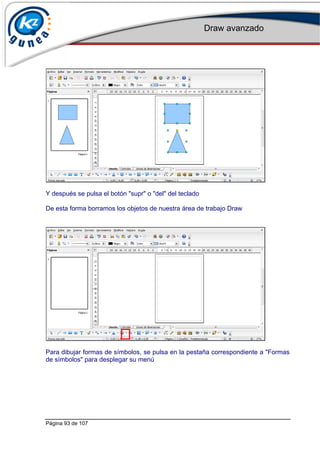

Y después se pulsa el botón "supr" o "del" del teclado
De esta forma borramos los objetos de nuestra área de trabajo Draw
23. Draw avanzado
Página 23 de 107

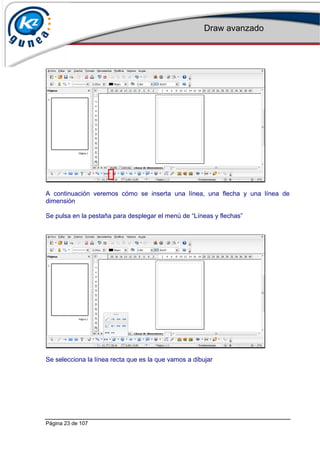

A continuación veremos cómo se inserta una línea, una flecha y una línea de
dimensión
Se pulsa en la pestaña para desplegar el menú de “Líneas y flechas”
Se selecciona la línea recta que es la que vamos a dibujar
24. Draw avanzado
Página 24 de 107
A continuación se hace clic en un punto del área de dibujo y se arrastra el ratón a lo
largo del área del dibujo, hasta llegar al tamaño deseado de la línea
Se pulsa en la pestaña para desplegar el menú de “Líneas y flechas”
25. Draw avanzado
Página 25 de 107
Se selecciona la línea con flecha al final que es la que vamos a dibujar
A continuación se hace clic en un punto del área de dibujo y se arrastra a lo largo del
área de trabajo, hasta llegar al tamaño deseado de la flecha
26. Draw avanzado
Página 26 de 107
Se pulsa en la pestaña para desplegar el menú de líneas y flechas
Se selecciona la línea de dimensiones
27. Draw avanzado
Página 27 de 107
A continuación se hace clic en un punto del área de dibujo y se mueve el ratón con
el botón izquierdo pulsado, hasta llegar al tamaño deseado de la línea de
dimensiones
Ya hemos dibujado la línea, la flecha y la línea de dimensión
28. Draw avanzado
Página 28 de 107
Por último, vamos a hacer un título utilizando la herramienta “Fontwork” de la barra
de dibujo
Se pulsa en el icono de "Fontwork"
Nos aparece un cuadro con los diferentes estilos que tenemos para elegir
Se selecciona el que se desee utilizar para el título
29. Draw avanzado
Página 29 de 107
Se pulsa en "Aceptar" para crearlo en nuestra área de dibujo
Ya está en nuestra área de dibujo, pero vamos a hacerlo un poco más grande
A continuación se hace clic en un punto del área del título y se mueve el ratón con el
botón izquierdo pulsado, hasta llegar al tamaño deseado del título
30. Draw avanzado
Página 30 de 107

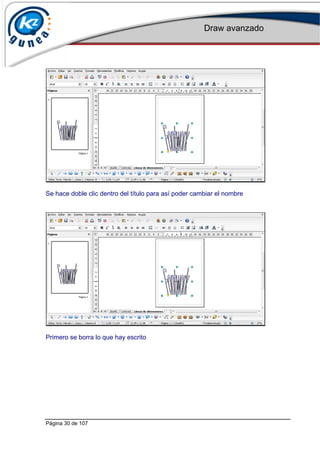

Se hace doble clic dentro del título para así poder cambiar el nombre
Primero se borra lo que hay escrito
31. Draw avanzado
Página 31 de 107
Se escribe en este área el nombre del título "KZGUNEA" y se hace clic fuera para
que se cambie
¡Enhorabuena! Ahora ya sabes utilizar la barra de dibujo en Draw, dibujar
conectores, líneas y flechas y utilizar el Fontwork correctamente
32. Draw avanzado
Página 32 de 107
Trazos, contornos y sus propiedades
Los objetos vectoriales en Draw poseen infinidad de posibilidades en cuanto a trazos
y otras características. Con unos pequeños ajustes, puedes conseguir un resultado
final más satisfactorio.
Otras propiedades muy utilizadas en Draw son duplicar objetos o disolverlos. Estas
propiedades son muy fáciles de elaborar y el resultado final es muy vistoso y
atractivo.
A continuación vamos a ver los trazos, modificar la posición de los objetos dibujados,
insertar imágenes, rotar objetos, añadirles sombra y más propiedades de Draw
Para ello, en primer lugar, se pulsa en "Rectángulo"
33. Draw avanzado
Página 33 de 107

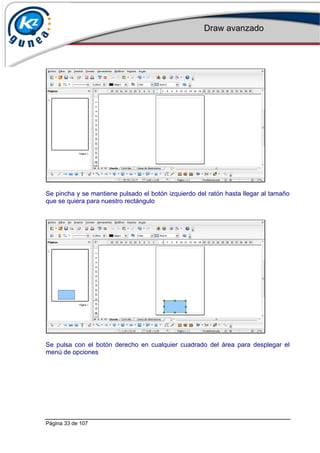

Se pincha y se mantiene pulsado el botón izquierdo del ratón hasta llegar al tamaño
que se quiera para nuestro rectángulo
Se pulsa con el botón derecho en cualquier cuadrado del área para desplegar el
menú de opciones
34. Draw avanzado
Página 34 de 107
Se pulsa en "Línea…" para acceder al menú de propiedades
Como podemos ver, nos aparece la ventana con las diferentes propiedades para
cambiar el trazo de línea
Estilo corresponde a las distintas formas de línea (continua, discontinua y otros)
Color permite cambiar el color del borde
Con Ancho se puede modificar el grosor del borde
Finalmente Transparencia modifica la transparencia del borde
Se pincha en la flecha para aumentar el grosor del borde
35. Draw avanzado
Página 35 de 107
A continuación se pulsa en "Aceptar"
Nuestra figura Draw ahora ya tiene un mayor grosor en el borde, veamos ahora las
posiciones posibles en Draw
Para borrar los objetos de nuestra área de dibujo, primero se selecciona arrastrando
el puntero del ratón a lo largo del objeto
36. Draw avanzado
Página 36 de 107
Y después se pulsa el botón "supr" o "del" del teclado
De esta forma borramos los objetos de nuestra área de trabajo Draw
Para el siguiente ejemplo se utilizan tres figuras ya creadas, una en el fondo
(rectángulo), otra en el medio (círculo) y otra al frente (rombo), veamos como
modificar su posición
Se pulsa en el objeto que se quiere modificar
37. Draw avanzado
Página 37 de 107
Se pulsa con el botón derecho sobre cualquier cuadrado del área de la figura que
queremos modificar, en este caso, el rectángulo
Dentro de "Organizar" se pulsa en "Traer al frente"
38. Draw avanzado
Página 38 de 107

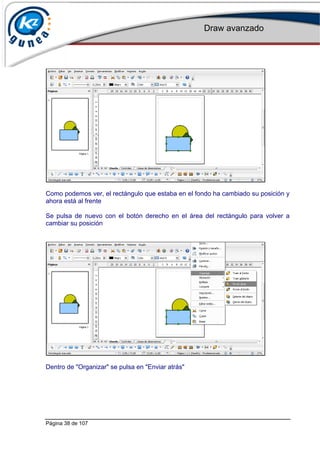

Como podemos ver, el rectángulo que estaba en el fondo ha cambiado su posición y
ahora está al frente
Se pulsa de nuevo con el botón derecho en el área del rectángulo para volver a
cambiar su posición
Dentro de "Organizar" se pulsa en "Enviar atrás"
39. Draw avanzado
Página 39 de 107

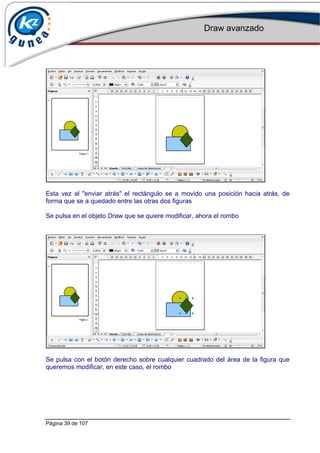

Esta vez al "enviar atrás" el rectángulo se a movido una posición hacia atrás, de
forma que se a quedado entre las otras dos figuras
Se pulsa en el objeto Draw que se quiere modificar, ahora el rombo
Se pulsa con el botón derecho sobre cualquier cuadrado del área de la figura que
queremos modificar, en este caso, el rombo
40. Draw avanzado
Página 40 de 107
Dentro de "Organizar" se pulsa en "Enviar al fondo"
Al utilizar "Enviar al fondo" el rombo toma la última posición
Se pulsa con el botón derecho sobre cualquier cuadrado del área de la figura que
queremos modificar, en este caso, del rombo
41. Draw avanzado
Página 41 de 107
Dentro de "Organizar" se pulsa en "Traer adelante"
En este caso, con "traer adelante" el rombo adelanta una posición y se queda entre
las otras dos figuras
42. Draw avanzado
Página 42 de 107
Tras ver como modificar la posición de los objetos en Draw, insertaremos una
imagen y modificaremos alguna característica
Se pulsa en "Insertar"
A continuación se pulsa en "Imagen" y posteriormente en "A partir de archivo…"
43. Draw avanzado
Página 43 de 107
Se selecciona el archivo deseado en este caso "dibujo.jpg"
Y se pulsa en "Abrir"
44. Draw avanzado
Página 44 de 107
Ya tenemos nuestra imagen en nuestra área de trabajo de Draw, ahora vamos a
darle un toque azul
Para ello, se pulsa en "Herramientas"
A continuación se pulsa en "Pipeta"
45. Draw avanzado
Página 45 de 107
La característica principal de la pipeta es que reemplaza un color seleccionado por
otro
Se pulsa en el icono de la pipeta
Se pincha en el color del dibujo que se quiera sustituir
46. Draw avanzado
Página 46 de 107

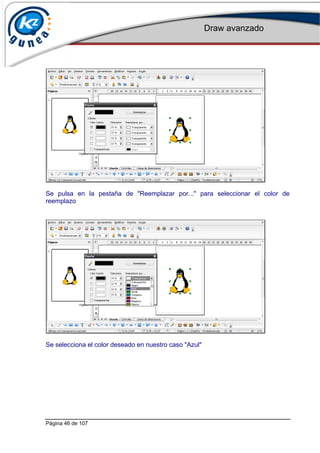

Se pulsa en la pestaña de "Reemplazar por..." para seleccionar el color de
reemplazo
Se selecciona el color deseado en nuestro caso "Azul"
47. Draw avanzado
Página 47 de 107
En nuestro caso solo vamos a reemplazar un color, pero cabe la posibilidad de
reemplazar hasta 4 cada vez
Se pulsa en “Reemplazar” para ver los cambios
Podemos apreciar como nuestro pingüino ahora está azulado
Se pulsa "X" para cerrar la ventana de la pipeta
48. Draw avanzado
Página 48 de 107
Tras conocer el funcionamiento de la pipeta, pasemos a otra característica de Draw.
A continuación veremos como rotar objetos y disolverlos
En primer lugar, se pulsa en "Rectángulo"
49. Draw avanzado
Página 49 de 107
Se pincha y se mantiene pulsado el botón izquierdo del ratón hasta llegar al tamaño
que se quiera para nuestro rectángulo
Se pulsa con el botón derecho en cualquier cuadrado del área del rectángulo para
desplegar el menú de opciones
50. Draw avanzado
Página 50 de 107
Se selecciona "Posición y tamaño…" para modificar dichas propiedades
"Posición X" y "Posición Y" son las coordenadas de localización del objeto, si las
modificamos moveríamos el objeto
En el campo "Ángulo" se establece el número de grados que queremos que rote la
figura
Se pulsa y se modifica el Ángulo
51. Draw avanzado
Página 51 de 107
A continuación se pulsa "Aceptar"
Se puede comprobar que la figura ha rotado
52. Draw avanzado
Página 52 de 107
Para continuar, hemos vuelto a rotar la figura a su posición original
Una vez visto la opción de rotar figuras, pasemos a la característica de duplicar
objetos
Para ello, se pulsa en "Editar"
Se selecciona la opción "Duplicar…"
53. Draw avanzado
Página 53 de 107

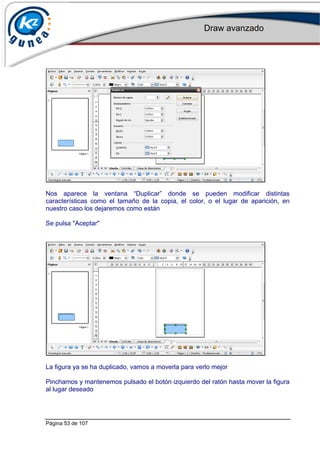

Nos aparece la ventana “Duplicar” donde se pueden modificar distintas
características como el tamaño de la copia, el color, o el lugar de aparición, en
nuestro caso los dejaremos como están
Se pulsa "Aceptar"
La figura ya se ha duplicado, vamos a moverla para verlo mejor
Pinchamos y mantenemos pulsado el botón izquierdo del ratón hasta mover la figura
al lugar deseado
54. Draw avanzado
Página 54 de 107
Se puede comprobar que las figuras están duplicadas
A continuación vamos a ver la disolución, para ello partiremos de dos objetos Draw
ya dibujados
55. Draw avanzado
Página 55 de 107
Se pulsa y se hace una selección de las dos figuras del área de dibujo
Se pulsa en "Editar"
56. Draw avanzado
Página 56 de 107

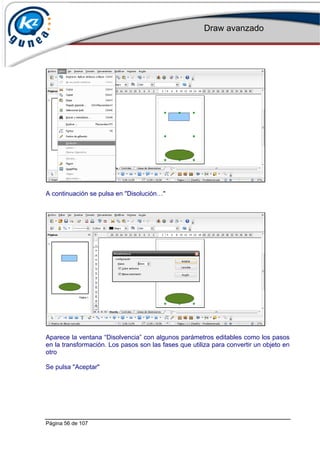

A continuación se pulsa en "Disolución…"
Aparece la ventana “Disolvencia” con algunos parámetros editables como los pasos
en la transformación. Los pasos son las fases que utiliza para convertir un objeto en
otro
Se pulsa "Aceptar"
57. Draw avanzado
Página 57 de 107

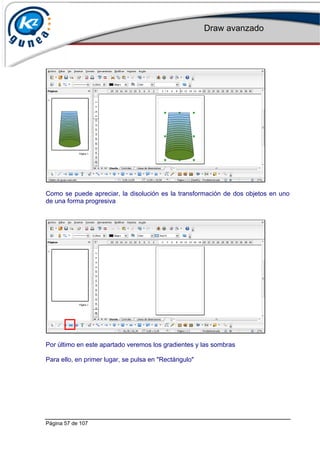

Como se puede apreciar, la disolución es la transformación de dos objetos en uno
de una forma progresiva
Por último en este apartado veremos los gradientes y las sombras
Para ello, en primer lugar, se pulsa en "Rectángulo"
58. Draw avanzado
Página 58 de 107
Se pincha y se mantiene pulsado el botón izquierdo del ratón hasta llegar al tamaño
que se quiera para nuestro rectángulo
Se pulsa con el botón derecho en cualquier cuadrado del área del rectángulo para
desplegar el menú de opciones
60. Draw avanzado
Página 60 de 107

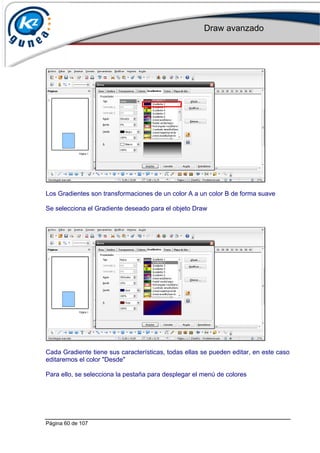

Los Gradientes son transformaciones de un color A a un color B de forma suave
Se selecciona el Gradiente deseado para el objeto Draw
Cada Gradiente tiene sus características, todas ellas se pueden editar, en este caso
editaremos el color "Desde"
Para ello, se selecciona la pestaña para desplegar el menú de colores
61. Draw avanzado
Página 61 de 107
En este caso, seleccionamos el color "Verde"
A continuación pulsamos "Aceptar"
62. Draw avanzado
Página 62 de 107

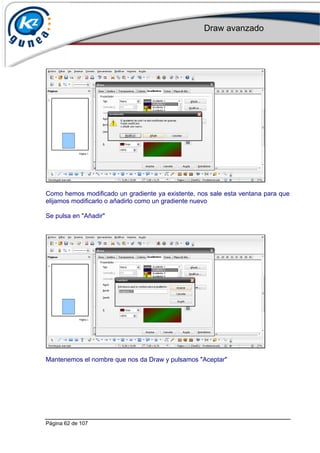

Como hemos modificado un gradiente ya existente, nos sale esta ventana para que
elijamos modificarlo o añadirlo como un gradiente nuevo
Se pulsa en "Añadir"
Mantenemos el nombre que nos da Draw y pulsamos "Aceptar"
63. Draw avanzado
Página 63 de 107
Ya tenemos nuestro rectángulo con el gradiente elegido y posteriormente
modificado. Para finalizar, le pondremos una sombra
Se pulsa con el botón derecho en cualquier cuadrado del área del rectángulo para
desplegar el menú de opciones
Se pulsa en "Área…"
64. Draw avanzado
Página 64 de 107
Se selecciona la pestaña "Sombra"
Se activa "Usa sombras" pinchando sobre el cuadro correspondiente
65. Draw avanzado
Página 65 de 107
Desde la solapa "Sombra" se pueden modificar valores como la posición de la
sombra, la distancia, el color o la transparencia
Se modifica la distancia de la sombra pulsando en la pestaña de "Distancia"
Se pulsa "Aceptar"
66. Draw avanzado
Página 66 de 107
El rectángulo ya tiene sombra
¡Felicidades! Ahora ya conoces las distintas propiedades para modificar el trazo, la
posición, cambiar colores, insertar sombras o gradientes
67. Draw avanzado
Página 67 de 107
Curvas
La herramienta "Curva" en Draw permite dibujar líneas curvas constituidas por uno o
más segmentos lineales.
Draw nos da la posibilidad de editar las curvas de varias maneras: añadir puntos,
eliminar puntos, cerrarlas, dividirlas, definir el ángulo, realizar una transición
simétrica y muchas otras más.
A continuación vamos a ver las curvas, como dibujarlas, como modificarlas,
añadirles puntos, cambiarles el ángulo y mas propiedades de ésta herramienta de
Draw
Para ello, en primer lugar, seleccionaremos la pestaña de "Curva" para mostrar su
menú
68. Draw avanzado
Página 68 de 107
Dentro del menú de "Curva" podemos ver los diferentes tipos de curvas que
disponemos para dibujar en nuestra área de dibujo de Draw
Hay cuatro tipos de curvas, cada una es posible pintarla con relleno o sin él
Curva
Polígono
Polígono de 45º
Línea a mano alzada
Se pulsa en "Curva” (sin relleno)
Se pincha y se mantiene pulsado el botón izquierdo del ratón hasta llegar al tamaño
que se quiera de nuestra curva
69. Draw avanzado
Página 69 de 107

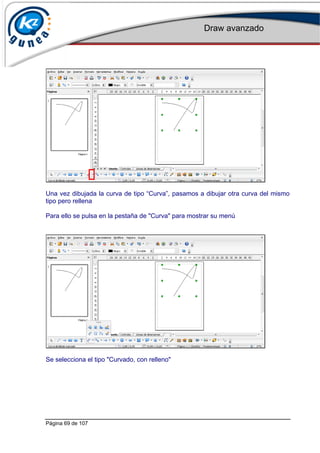

Una vez dibujada la curva de tipo “Curva”, pasamos a dibujar otra curva del mismo
tipo pero rellena
Para ello se pulsa en la pestaña de "Curva" para mostrar su menú
Se selecciona el tipo "Curvado, con relleno"

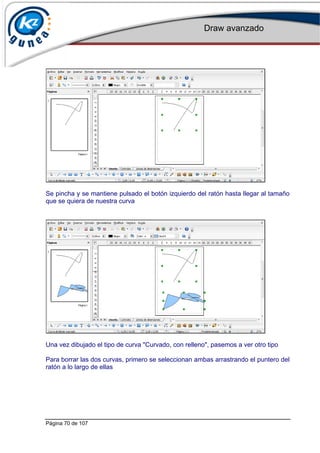

70. Draw avanzado
Página 70 de 107
Se pincha y se mantiene pulsado el botón izquierdo del ratón hasta llegar al tamaño
que se quiera de nuestra curva
Una vez dibujado el tipo de curva "Curvado, con relleno", pasemos a ver otro tipo
Para borrar las dos curvas, primero se seleccionan ambas arrastrando el puntero del
ratón a lo largo de ellas
71. Draw avanzado
Página 71 de 107
Y después se pulsa el botón "supr" o "del" del teclado
De esta forma borramos los objetos de nuestra área de trabajo Draw
Seleccionamos la pestaña de "Curva" para mostrar su menú
72. Draw avanzado
Página 72 de 107
Se pulsa en el tipo de curva "Polígono"
Se pincha y se mantiene pulsado el botón izquierdo del ratón hasta llegar al tamaño
que se quiera de nuestra curva de tipo “Polígono”
73. Draw avanzado
Página 73 de 107
Curva de tipo Polígono finalizada. Veamos ahora la curva de tipo “Polígono (45º),
con relleno”
Se pulsa en la pestaña de "Curva" para mostrar su menú con los tipos
74. Draw avanzado
Página 74 de 107
Seleccionamos el tipo "Polígono (45º), con relleno"
Se pincha y se mantiene pulsado el botón izquierdo del ratón hasta llegar al tamaño
que se quiera de nuestra curva de tipo “Polígono (45º), con relleno”
75. Draw avanzado
Página 75 de 107
Curva de tipo “Polígono (45º), con relleno” finalizada. Pasemos ahora a la curva de
tipo “Línea a mano alzada”
Se pulsa en la pestaña de "Curva" para mostrar su menú
76. Draw avanzado
Página 76 de 107
Seleccionamos "Línea a mano alzada"
Se pincha y se mantiene pulsado el botón izquierdo del ratón dibujando la línea a
mano alzada
77. Draw avanzado
Página 77 de 107
Ya hemos visto los diferentes tipos de curvas. A continuación veremos cómo se
editan
Dibujaremos una curva cualquiera para ver las opciones de edición
78. Draw avanzado
Página 78 de 107

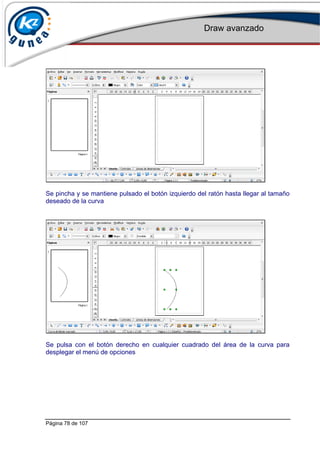

Se pincha y se mantiene pulsado el botón izquierdo del ratón hasta llegar al tamaño
deseado de la curva
Se pulsa con el botón derecho en cualquier cuadrado del área de la curva para
desplegar el menú de opciones
79. Draw avanzado
Página 79 de 107
Seleccionamos "Modificar puntos" para modificar las propiedades de la curva
Nos aparece la barra de “Editar puntos”. Vamos a ver algunas de sus características
"Puntos": pulsando en él se desactiva el modo "Editar puntos"
"Mover puntos" permite cambiar la posición de los puntos de la curva
"Insertar puntos" permite añadir puntos a la curva
"Cerrar Bézier" permite cerrar la curva uniendo los puntos de ambos extremos
Pulsamos en "Insertar puntos"
80. Draw avanzado
Página 80 de 107
Se pulsa el lugar dentro de la curva donde se añadirá el nuevo punto
Se selecciona el nuevo punto y manteniendo pulsado el botón izquierdo movemos el
ratón para editar la curva
81. Draw avanzado
Página 81 de 107
Una vez editada la curva, se nos han habilitado nuevas opciones en la barra de
edición, veamos cuales
"Eliminar puntos" permite eliminar puntos de la curva
"Dividir curva" permite separar un punto de unión
"Definir ángulo" permite definir el ángulo de la curva
"Transición simétrica" da la posibilidad de modificar la curva desde un punto
insertado respecto a su centro o eje, dando a la vez continuidad a la curva
Se pulsa en "Transición simétrica"
82. Draw avanzado
Página 82 de 107
Para borrar éste punto de la curva se pulsa en "Eliminar puntos"
El punto intermedio ha sido borrado
Para continuar modificando la curva, tenemos que crear otro punto
Se selecciona de nuevo "Insertar puntos"
83. Draw avanzado
Página 83 de 107
Se pulsa en el lugar de la curva donde se quiere añadir el punto nuevo
Se hace doble clic con el botón izquierdo del ratón sobre el nuevo punto para
disponer de todas las herramientas de edición
84. Draw avanzado
Página 84 de 107
Se pulsa en "Definir ángulo"
Nos aparecen dos nuevos puntos que al moverlos nos permiten editar el ángulo de
la curva
Se pulsa y arrastra para modificar el ángulo de la curva
85. Draw avanzado
Página 85 de 107
Repetimos la operación con el segundo punto
A continuación pinchamos en "Cerrar Bézier" para unir los extremos de la curva
86. Draw avanzado
Página 86 de 107

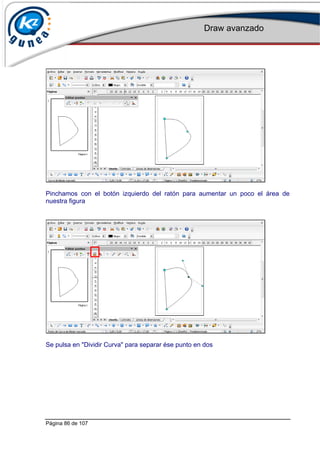

Pinchamos con el botón izquierdo del ratón para aumentar un poco el área de
nuestra figura
Se pulsa en "Dividir Curva" para separar ése punto en dos
87. Draw avanzado
Página 87 de 107
Se pulsa sobre el punto y manteniendo pulsado el botón izquierdo se mueve hasta el
lugar deseado
Se realiza de la misma manera con el segundo punto generado tras la división de la
curva
88. Draw avanzado
Página 88 de 107
¡Felicidades! Ahora ya conoces los diferentes tipos de curvas en Draw, sabes
editarlas, añadir puntos, quitarlos y cambiar el ángulo de las curvas
89. Draw avanzado
Página 89 de 107
Figuras
Las figuras más utilizadas en Draw son las formas básicas, un conjunto de figuras
geométricas en dos y tres dimensiones que nos facilitan mucho el trabajo.
Utilizar estas figuras en Draw da a nuestro dibujo un toque más vistoso y profesional.
A continuación vamos a ver cómo se utilizan las formas básicas, las formas de
símbolos y las estrellas. Además veremos cómo se convierten figuras en tres
dimensiones
Para ello, en primer lugar, se pulsa en la pestaña de "Formas básicas" para
desplegar el menú de formas básicas
90. Draw avanzado
Página 90 de 107
Se despliega el menú de formas básicas en el que se encuentran gran cantidad de
objetos que podemos utilizar para nuestro dibujo
En nuestro caso vamos a elegir el rectángulo, para ello, se pulsa en el icono del
rectángulo
A continuación se hace clic en un punto del área de dibujo y se mueve el ratón con
el botón izquierdo pulsado, hasta llegar al tamaño deseado del rectángulo
91. Draw avanzado
Página 91 de 107
Para dibujar otra figura, se vuelve a pulsar en la pestaña de "Figuras básicas" para
desplegar el menú
En este caso, se pulsa en el icono del triángulo del menú de formas básicas
92. Draw avanzado
Página 92 de 107
A continuación se hace clic en un punto del área de dibujo y se mueve el ratón con
el botón izquierdo pulsado, hasta llegar al tamaño deseado del triángulo
Una vez dibujadas las formas básicas, pasamos a las formas de símbolos
Para borrar las dos formas, primero se seleccionan ambas arrastrando el puntero del
ratón a lo largo de ellas
93. Draw avanzado
Página 93 de 107
Y después se pulsa el botón "supr" o "del" del teclado
De esta forma borramos los objetos de nuestra área de trabajo Draw
Para dibujar formas de símbolos, se pulsa en la pestaña correspondiente a "Formas
de símbolos" para desplegar su menú
94. Draw avanzado
Página 94 de 107
Se selecciona el icono del símbolo que se quiere dibujar en el área de Draw
A continuación se hace clic en un punto del área de dibujo y se mueve el ratón con
el botón izquierdo pulsado, hasta llegar al tamaño deseado de la forma de símbolo
95. Draw avanzado
Página 95 de 107

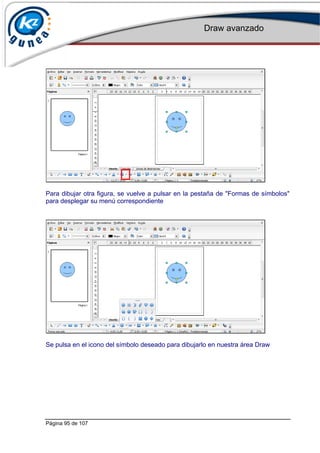

Para dibujar otra figura, se vuelve a pulsar en la pestaña de "Formas de símbolos"
para desplegar su menú correspondiente
Se pulsa en el icono del símbolo deseado para dibujarlo en nuestra área Draw
96. Draw avanzado
Página 96 de 107
A continuación se hace clic en un punto del área de dibujo y se mueve el ratón con
el botón izquierdo pulsado, hasta llegar al tamaño deseado del sol en este caso
A continuación veamos la herramienta para hacer estrellas en Draw
97. Draw avanzado
Página 97 de 107
Se pulsa en la pestaña "Estrellas" para mostrar el menú con las diferentes estrellas
En el menú de estrellas hay de varios tipos, el número que llevan dentro algunas, es
el número de puntas que posee
Pulsamos en la estrella de 24 puntas para nuestro dibujo
98. Draw avanzado
Página 98 de 107

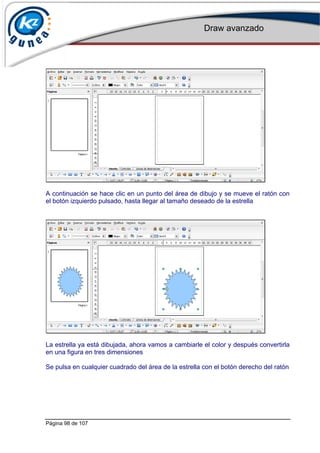

A continuación se hace clic en un punto del área de dibujo y se mueve el ratón con
el botón izquierdo pulsado, hasta llegar al tamaño deseado de la estrella
La estrella ya está dibujada, ahora vamos a cambiarle el color y después convertirla
en una figura en tres dimensiones
Se pulsa en cualquier cuadrado del área de la estrella con el botón derecho del ratón
99. Draw avanzado
Página 99 de 107
Se pulsa en la opción "Área…" del menú contextual para acceder a las propiedades
de color de la estrella
Dentro de la ventana Área, se selecciona el color que se quiere poner a la estrella,
en este caso,"Verde 1"
100. Draw avanzado
Página 100 de 107
Y pulsamos "Aceptar"
La estrella ya está de color verde, ahora la vamos a convertir en un objeto de tres
dimensiones
Se pulsa en cualquier cuadrado del área de la estrella con el botón derecho del ratón
para ver el menú contextual
101. Draw avanzado
Página 101 de 107
Dentro del menú contextual, se pulsa en "En 3D" que está dentro de "Convertir"
La estrella ya está en tres dimensiones, pero vamos a aumentar su profundidad
Se pulsa en cualquier cuadrado del área de la estrella con el botón derecho del ratón
para ver el menú contextual
102. Draw avanzado
Página 102 de 107
Se pincha en "Efectos 3D" para mostrar la ventana de efectos de la estrella
Se aumenta la profundidad para darle un aspecto de mayor robustez
Se pulsa en el campo y se escribe la profundidad deseada
103. Draw avanzado
Página 103 de 107

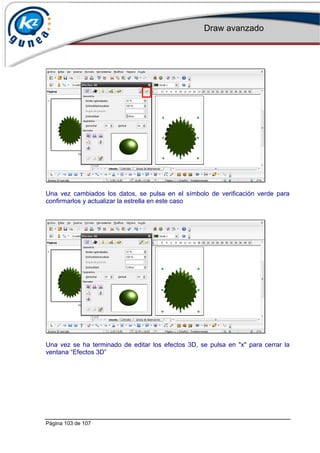

Una vez cambiados los datos, se pulsa en el símbolo de verificación verde para
confirmarlos y actualizar la estrella en este caso
Una vez se ha terminado de editar los efectos 3D, se pulsa en "x" para cerrar la
ventana “Efectos 3D”
104. Draw avanzado
Página 104 de 107
Ahora que ya está terminada la estrella, vamos a moverla para ver cómo ha
quedado
Se pulsa en la pestaña "Efectos"
Y se pulsa en el efecto "Rotar"
105. Draw avanzado
Página 105 de 107
Los puntos del área de la estrella han cambiado de color, ya se puede mover
Se pincha y se mantiene pulsado el botón izquierdo del ratón, moviendo el dibujo
¡Enhorabuena! Ahora ya sabes utilizar las formas básicas, las formas de símbolos y
las estrellas y además convertirlas en figuras en tres dimensiones
106. Draw avanzado
Página 106 de 107
Otros programas de dibujo
Otros programas de dibujo son:
http://www.inkscape.org/?lang=es
http://www.corel.com/servlet/Satellite/es/es/Content/1150905725000
107. Draw avanzado
Página 107 de 107
http://www.adobe.com/es/products/freehand/
http://www.adobe.com/es/products/illustrator/
http://www.skencil.org/
