drenaje agricola

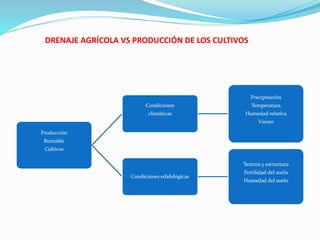

- 2. DRENAJE AGRÍCOLA VSPRODUCCIÓN DE LOS CULTIVOS Producción Rentable Cultivos Condiciones climáticas Precipitación Temperatura Humedad relativa Viento Condiciones edafológicas Textura y estructura Fertilidad del suelo Humedad del suelo

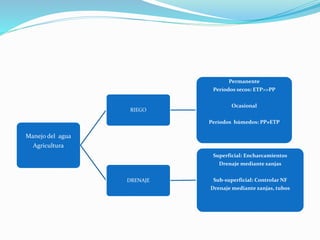

- 3. Manejo del agua Agricultura RIEGO Permanente Períodossecos: ETP>>PP Ocasional Períodos húmedos: PP≠ETP DRENAJE Superficial: Encharcamientos Drenaje mediante zanjas Sub-superficial: Controlar NF Drenaje mediante zanjas, tubos

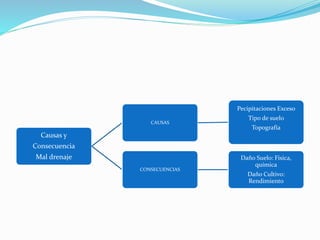

- 4. Causas y Consecuencia Mal drenaje CAUSAS PecipitacionesExceso Tipo de suelo Topografía CONSECUENCIAS Daño Suelo: Física, química Daño Cultivo: Rendimiento

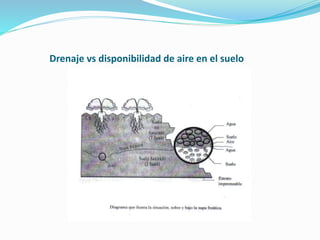

- 5. Drenaje vs disponibilidadde aire en el suelo

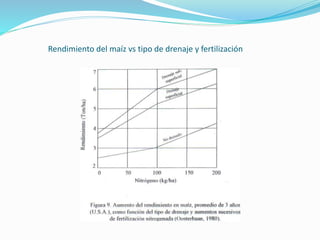

- 6. Rendimiento del maízvs tipo de drenaje y fertilización

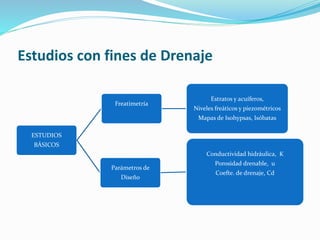

- 7. Estudios con finesde Drenaje ESTUDIOS BÁSICOS Freatimetría Estratos y acuíferos, Niveles freáticos y piezométricos Mapas de Isohypsas, Isóbatas Parámetros de Diseño Conductividad hidráulica, K Porosidad drenable, u Coefte. de drenaje, Cd

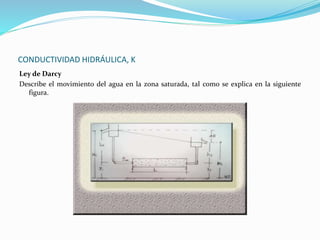

- 8. CONDUCTIVIDAD HIDRÁULICA, K Leyde Darcy Describe el movimiento del agua en la zona saturada, tal como se explica en la siguiente figura.

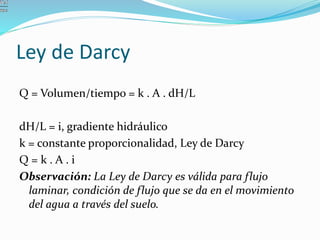

- 9. Ley de Darcy Q= Volumen/tiempo = k . A . dH/L dH/L = i, gradiente hidráulico k = constante proporcionalidad, Ley de Darcy Q = k . A . i Observación: La Ley de Darcy es válida para flujo laminar, condición de flujo que se da en el movimiento del agua a través del suelo.

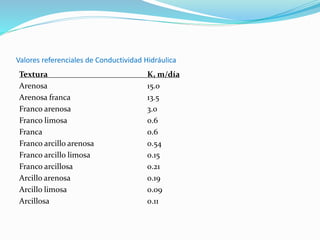

- 10. Valores referenciales deConductividad Hidráulica Textura K, m/día Arenosa 15.0 Arenosa franca 13.5 Franco arenosa 3.0 Franco limosa 0.6 Franca 0.6 Franco arcillo arenosa 0.54 Franco arcillo limosa 0.15 Franco arcillosa 0.21 Arcillo arenosa 0.19 Arcillo limosa 0.09 Arcillosa 0.11

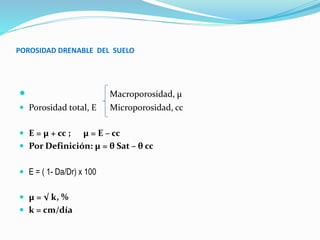

- 11. POROSIDAD DRENABLE DELSUELO Macroporosidad, µ Porosidad total, E Microporosidad, cc E = µ + cc ; µ = E – cc Por Definición: µ = θ Sat – θ cc E = ( 1- Da/Dr) x 100 µ = √ k, % k = cm/día

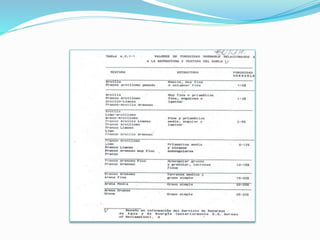

- 14.

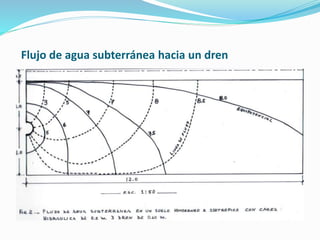

- 15. Flujo de aguasubterránea hacia un dren
- 16.

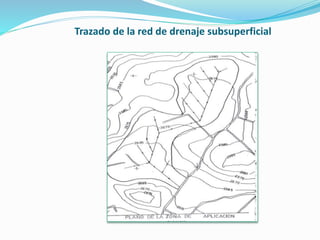

- 17. Trazado de lared de drenaje subsuperficial

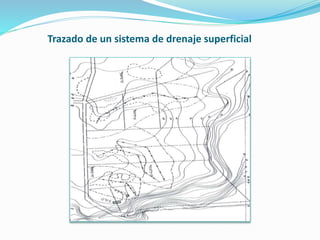

- 18. Trazado de unsistema de drenaje superficial

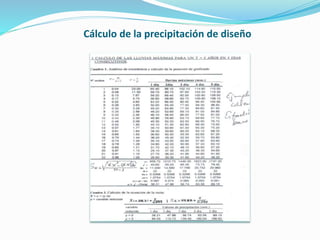

- 19. Cálculo de laprecipitación de diseño

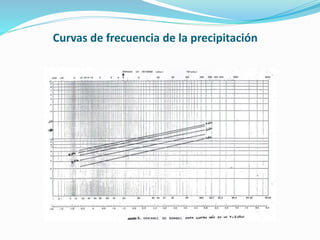

- 20. Curvas de frecuenciade la precipitación

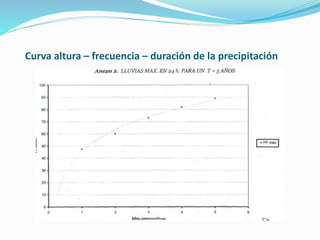

- 21. Curva altura –frecuencia – duración de la precipitación

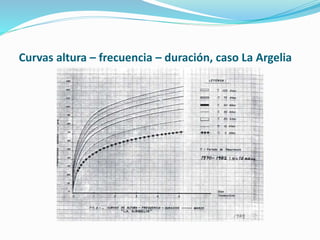

- 22. Curvas altura –frecuencia – duración, caso La Argelia

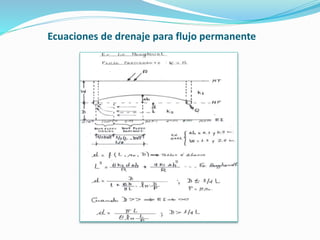

- 23. Ecuaciones de drenajepara flujo permanente

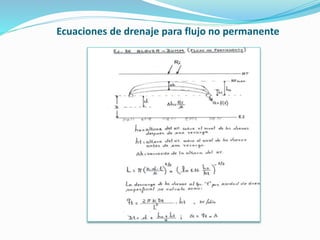

- 25. Ecuaciones de drenajepara flujo no permanente
- 26.
