1) Los televisores LCD están adoptando conectores HDMI como estándar, reemplazando conexiones como VGA y DVI. 2) Existen varios tipos de conectores DVI que difieren en la cantidad y disposición de pines, por lo que no todos son compatibles con HDMI. 3) Solo es posible conectar un puerto DVI-D dual link a un conector HDMI para transmitir señal y audio.

1.  En estos días, los televisores de tecnología LCD están convirtiéndose en
moneda corriente y estos nuevos equipos traen consigo algunas variantes para
las que mucha gente no está preparada. Hace pocos años atrás, cuando
comenzaron a aparecer los conectores HDMI en los paneles traseros de estos
TV LCD, había mucha gente que no comprendía muy bien su utilidad y si algún
día podría llegar a utilizarlo. El usuario se jactaba de las entradas digitales que
poseía su TV, pero no tenía noción alguna de qué se trataba. Sin embargo,
estaba siendo testigo y partícipe de una revolución en conectividad de audio y
video digital que acabaría por destronar a todas las tendencias tecnológicas
que pugnaban por convertirse en el estándar definitivo. En este camino
quedaron desde la antigua y analógica conexión VGA hasta la conexión
puramente digital, como fue DVI-D. Y aquí es donde debemos aclarar las
posibles dudas que mencionamos al principio, antes de dedicarnos a construir
nuestro cable DVI a HDMI. Es muy fácil tirar un par de cables con dos
conectores en los extremos, sin embargo, lo mejor es saber de antemano si
funcionará o no. Dicho de otro modo, saber porque funciona o porqué no
funciona nuestra conexión DVI a HDMI.
Pines de un conector HDMI (Imagen HowStuffWorks)
Por supuesto, este artículo no será un curso intensivo de cómo convertir DVI a
HDMI o sobre las características técnicas de cada formato, ni vamos a explorar

2. el sistema TMDS (Transition Minimized Differential Signaling). Sólo veremos
algunas pequeñas cuestiones para no fracasar en el intento de hacer funcionar
un cable DVI a HDMI. Lo primero a saber es que no existen variantes entre
muchos tipos de conectores HDMI. Hay sólo uno y te lo mostramos en la
imagen anterior. Sin embargo, conectores DVI hay varios y depende de que
aprendas a identificarlos para poder concretar una conexión exitosa. En la
siguiente imagen vemos los diferentes tipos de conectores DVI que, a simple
vista, parecen ser todos iguales. Sin embargo, la cantidad de pines y su
disposición varían drásticamente de acuerdo al tipo de salidas (o entradas) de
señal que encontremos en ellos. Lo importante a saber entonces es que
tenemos dos realidades: una es que las señales que se utilizan en un conector
DVI no es siempre compatible con el estándar HDMI y que dentro de un
conector DVI pueden convivir desde señales analógicas hasta un puerto USB
(DVI – M1 – DA, Dual Link + USB). El segundo concepto fundamental es que el
estándar DVI no incluye la transmisión de audio dentro del canal TMDS,
aunque esta realidad está comenzando a variar a partir de nuevos modelos de
placas construidas por NVIDIA y ATI. Con el tiempo, esto facilitará aún más la
compatibilidad total entre DVI y HDMI.

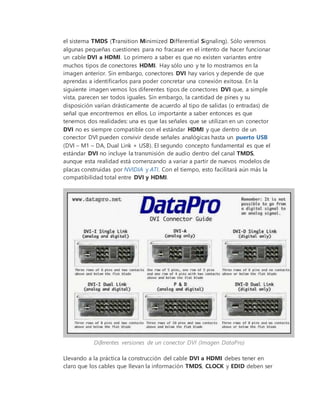

Diferentes versiones de un conector DVI (Imagen DataPro)
Llevando a la práctica la construcción del cable DVI a HDMI debes tener en
claro que los cables que llevan la información TMDS, CLOCK y EDID deben ser

3. apantallados y de la mejor calidad posible mientras que el resto de los cables
de control deben poseer características de alto rendimiento. En la imagen
podrás observar que con cuidado y con un trabajo delicado puedes lograr un
trabajo efectivo, funcional y duradero. Debes atender además que, la única
conexión posible entonces será entre un conector DVI – D Dual Link (Doble
enlace) y un conector HDMI. Una vez que posees el cable necesario y los
conectores apropiados sólo será cuestión de realizar un par de soldaduras y
podrás de este modo (siguiendo el esquema que te proponemos) disfrutar del
vértigo de tus mejores juegos conectando la salida DVI – D de tu ordenador en
un LCD con entradas HDMI. Recuerda lo que te mencionamos: “No cualquier
salida DVI funciona en una entrada HDMI”. Para realizar con éxito un enlace
DVI a HDMI debes tener en claro de antemano que sólo podrás lograrlo desde
una salida DVI-D. ¡Disfrútalo!
Diagrama de conexión para un cable DVI a HDMI (DVI-D/HDMI)
