La función principal de la fuente de alimentación es suministrar voltajes determinados a los componentes del ordenador y protegerlos de picos de tensión. Existen diferentes conectores como Molex, SATA, PCIe y EPS que suministran voltajes como 12V, 5V y 3.3V a componentes como discos duros, tarjetas gráficas y procesadores. Al comprar una fuente es importante fijarse en su certificación de eficiencia, potencia y formato para asegurar que cumple con los requerimientos del sistema.

1. Ejercicios
Fuente de
Alimentación
JOSÉ MARÍA GONZÁLEZ CONDE
1º A.S.I.R

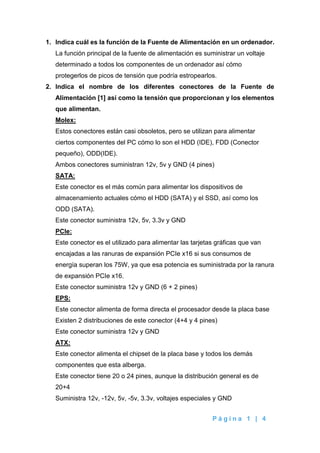

2. P á g i n a 1 | 4
1. Indica cuál es la función de la Fuente de Alimentación en un ordenador.
La función principal de la fuente de alimentación es suministrar un voltaje
determinado a todos los componentes de un ordenador así cómo
protegerlos de picos de tensión que podría estropearlos.
2. Indica el nombre de los diferentes conectores de la Fuente de
Alimentación [1] así como la tensión que proporcionan y los elementos
que alimentan.
Molex:
Estos conectores están casi obsoletos, pero se utilizan para alimentar
ciertos componentes del PC cómo lo son el HDD (IDE), FDD (Conector
pequeño), ODD(IDE).
Ambos conectores suministran 12v, 5v y GND (4 pines)
SATA:
Este conector es el más común para alimentar los dispositivos de
almacenamiento actuales cómo el HDD (SATA) y el SSD, así como los
ODD (SATA).
Este conector suministra 12v, 5v, 3.3v y GND
PCIe:
Este conector es el utilizado para alimentar las tarjetas gráficas que van
encajadas a las ranuras de expansión PCIe x16 si sus consumos de
energía superan los 75W, ya que esa potencia es suministrada por la ranura
de expansión PCIe x16.
Este conector suministra 12v y GND (6 + 2 pines)
EPS:
Este conector alimenta de forma directa el procesador desde la placa base
Existen 2 distribuciones de este conector (4+4 y 4 pines)
Este conector suministra 12v y GND
ATX:
Este conector alimenta el chipset de la placa base y todos los demás
componentes que esta alberga.
Este conector tiene 20 o 24 pines, aunque la distribución general es de
20+4
Suministra 12v, -12v, 5v, -5v, 3.3v, voltajes especiales y GND

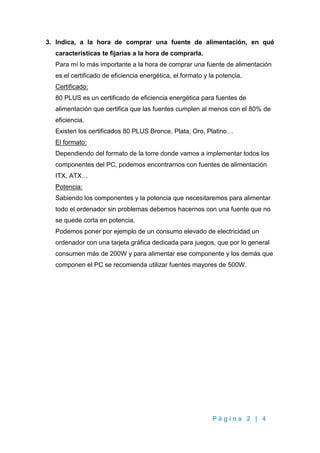

3. P á g i n a 2 | 4
3. Indica, a la hora de comprar una fuente de alimentación, en qué
características te fijarías a la hora de comprarla.
Para mí lo más importante a la hora de comprar una fuente de alimentación
es el certificado de eficiencia energética, el formato y la potencia.
Certificado:
80 PLUS es un certificado de eficiencia energética para fuentes de
alimentación que certifica que las fuentes cumplen al menos con el 80% de
eficiencia.
Existen los certificados 80 PLUS Bronce, Plata, Oro, Platino…
El formato:
Dependiendo del formato de la torre donde vamos a implementar todos los
componentes del PC, podemos encontrarnos con fuentes de alimentación
ITX, ATX…
Potencia:
Sabiendo los componentes y la potencia que necesitaremos para alimentar
todo el ordenador sin problemas debemos hacernos con una fuente que no
se quede corta en potencia.
Podemos poner por ejemplo de un consumo elevado de electricidad un
ordenador con una tarjeta gráfica dedicada para juegos, que por lo general
consumen más de 200W y para alimentar ese componente y los demás que
componen el PC se recomienda utilizar fuentes mayores de 500W.

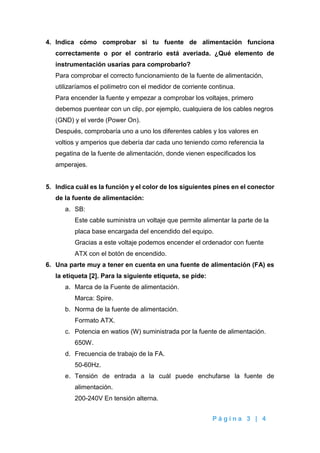

4. P á g i n a 3 | 4
4. Indica cómo comprobar si tu fuente de alimentación funciona
correctamente o por el contrario está averiada. ¿Qué elemento de
instrumentación usarías para comprobarlo?
Para comprobar el correcto funcionamiento de la fuente de alimentación,
utilizaríamos el polímetro con el medidor de corriente continua.
Para encender la fuente y empezar a comprobar los voltajes, primero
debemos puentear con un clip, por ejemplo, cualquiera de los cables negros
(GND) y el verde (Power On).
Después, comprobaría uno a uno los diferentes cables y los valores en
voltios y amperios que debería dar cada uno teniendo como referencia la
pegatina de la fuente de alimentación, donde vienen especificados los
amperajes.
5. Indica cuál es la función y el color de los siguientes pines en el conector
de la fuente de alimentación:
a. SB:
Este cable suministra un voltaje que permite alimentar la parte de la
placa base encargada del encendido del equipo.
Gracias a este voltaje podemos encender el ordenador con fuente
ATX con el botón de encendido.
6. Una parte muy a tener en cuenta en una fuente de alimentación (FA) es
la etiqueta [2]. Para la siguiente etiqueta, se pide:
a. Marca de la Fuente de alimentación.
Marca: Spire.
b. Norma de la fuente de alimentación.
Formato ATX.
c. Potencia en watios (W) suministrada por la fuente de alimentación.
650W.
d. Frecuencia de trabajo de la FA.
50-60Hz.
e. Tensión de entrada a la cuál puede enchufarse la fuente de
alimentación.
200-240V En tensión alterna.

5. P á g i n a 4 | 4

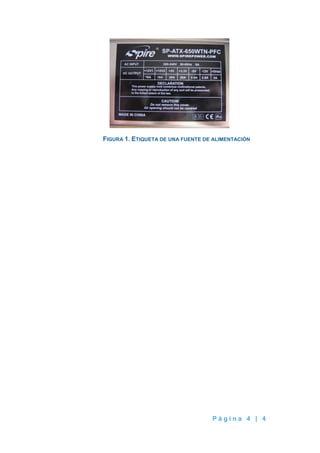

FIGURA 1. ETIQUETA DE UNA FUENTE DE ALIMENTACIÓN
