1. Placa Base
Conectores

2. Conectores internos
Conectores de Datos
Además de todos los elementos tratados anteriormente, la placa base dispone de una serie de
conectores internos entre los que destacamos:

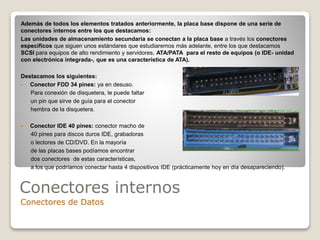

Las unidades de almacenamiento secundaria se conectan a la placa base a través los conectores
específicos que siguen unos estándares que estudiaremos más adelante, entre los que destacamos
SCSI para equipos de alto rendimiento y servidores, ATA/PATA para el resto de equipos (o IDE- unidad
con electrónica integrada-, que es una característica de ATA).
Destacamos los siguientes:
 Conector FDD 34 pines: ya en desuso.
Para conexión de disquetera, le puede faltar
un pin que sirve de guía para el conector
hembra de la disquetera.
 Conector IDE 40 pines: conector macho de
40 pines para discos duros IDE, grabadoras
o lectores de CD/DVD. En la mayoría
de las placas bases podíamos encontrar
dos conectores de estas características,
a los que podríamos conectar hasta 4 dispositivos IDE (prácticamente hoy en día desapareciendo).

3. Conectores internos
Conectores de Datos

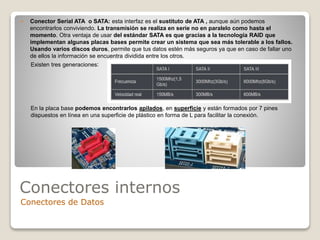

 Conector Serial ATA o SATA: esta interfaz es el sustituto de ATA , aunque aún podemos
encontrarlos conviviendo. La transmisión se realiza en serie no en paralelo como hasta el
momento. Otra ventaja de usar del estándar SATA es que gracias a la tecnología RAID que
implementan algunas placas bases permite crear un sistema que sea más tolerable a los fallos.
Usando varios discos duros, permite que tus datos estén más seguros ya que en caso de fallar uno
de ellos la información se encuentra dividida entre los otros.
Existen tres generaciones:
En la placa base podemos encontrarlos apilados, en superficie y están formados por 7 pines
dispuestos en línea en una superficie de plástico en forma de L para facilitar la conexión.

4. Con la aparición de los SSD:

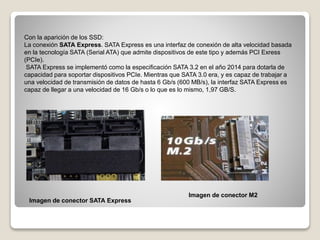

La conexión SATA Express. SATA Express es una interfaz de conexión de alta velocidad basada
en la tecnología SATA (Serial ATA) que admite dispositivos de este tipo y además PCI Exress
(PCIe).
SATA Express se implementó como la especificación SATA 3.2 en el año 2014 para dotarla de
capacidad para soportar dispositivos PCIe. Mientras que SATA 3.0 era, y es capaz de trabajar a
una velocidad de transmisión de datos de hasta 6 Gb/s (600 MB/s), la interfaz SATA Express es
capaz de llegar a una velocidad de 16 Gb/s o lo que es lo mismo, 1,97 GB/S.
Imagen de conector SATA Express
Imagen de conector M2

5. Conector M2

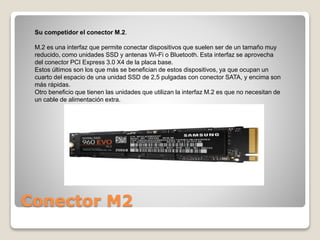

Su competidor el conector M.2.
M.2 es una interfaz que permite conectar dispositivos que suelen ser de un tamaño muy
reducido, como unidades SSD y antenas Wi-Fi o Bluetooth. Esta interfaz se aprovecha
del conector PCI Express 3.0 X4 de la placa base.
Estos últimos son los que más se benefician de estos dispositivos, ya que ocupan un
cuarto del espacio de una unidad SSD de 2,5 pulgadas con conector SATA, y encima son
más rápidas.
Otro beneficio que tienen las unidades que utilizan la interfaz M.2 es que no necesitan de
un cable de alimentación extra.

6. Conectores de Energía

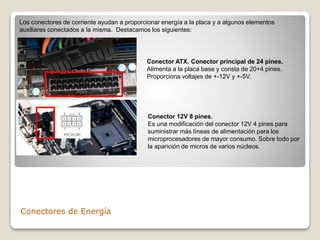

Los conectores de corriente ayudan a proporcionar energía a la placa y a algunos elementos
auxiliares conectados a la misma. Destacamos los siguientes:
Conector ATX. Conector principal de 24 pines.
Alimenta a la placa base y consta de 20+4 pines.
Proporciona voltajes de +-12V y +-5V.
Conector 12V 8 pines.
Es una modificación del conector 12V 4 pines para
suministrar más líneas de alimentación para los
microprocesadores de mayor consumo. Sobre todo por
la aparición de micros de varios núcleos.

7. Conectores de Energía
Seguimos con los conectores de corriente de la placa base:

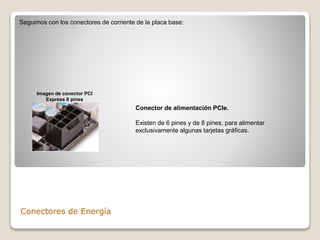

Conector de alimentación PCIe.
Existen de 6 pines y de 8 pines, para alimentar
exclusivamente algunas tarjetas gráficas.
Imagen de conector PCI
Express 8 pines

8. Conectores de Energía

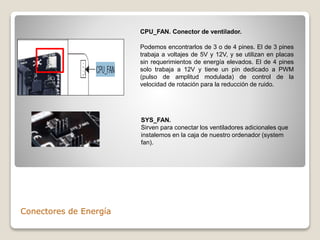

CPU_FAN. Conector de ventilador.
Podemos encontrarlos de 3 o de 4 pines. El de 3 pines
trabaja a voltajes de 5V y 12V, y se utilizan en placas
sin requerimientos de energía elevados. El de 4 pines
solo trabaja a 12V y tiene un pin dedicado a PWM
(pulso de amplitud modulada) de control de la
velocidad de rotación para la reducción de ruido.
SYS_FAN.
Sirven para conectar los ventiladores adicionales que
instalemos en la caja de nuestro ordenador (system
fan).

9. Conectores internos
Conectores de audio, USB, Firewire, panel frontal,…
Otros elementos que podemos encontrar en la placa base son pines que nos permiten o bien
configurar un elemento sobre la placa como resetear la BIOS, configurar varias tarjetas
gráficas como si fueran una sola, etc, o habilitar otros elementos de la carcasa, interruptores,
puertos, etc. Pueden variar de unas placas a otras, destacamos los siguientes:
 Conector de audio analógico: suele denotarse como CD_IN o AUX_IN. Recibe una señal
analógica. Sirve para conectar el cable de audio al DVD o al CD.
 Conector de audio digital: puede encontrarse bajo nombres como SPDIF_IN, HDMI_SPDIF,
etc. Recibe señal digital. Tiene una apariencia similar al conector analógico, pero con 3 pines
en lugar de 4.

10. Conectores internos
Conectores de audio, USB, Firewire, panel frontal,…

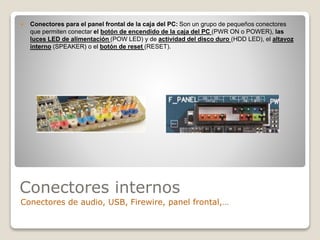

 Conectores para el panel frontal de la caja del PC: Son un grupo de pequeños conectores
que permiten conectar el botón de encendido de la caja del PC (PWR ON o POWER), las
luces LED de alimentación (POW LED) y de actividad del disco duro (HDD LED), el altavoz
interno (SPEAKER) o el botón de reset (RESET).

11. Conectores internos
Conectores de audio, USB, Firewire, panel frontal,…

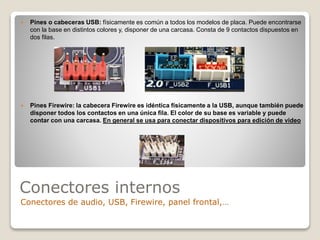

 Pines o cabeceras USB: físicamente es común a todos los modelos de placa. Puede encontrarse
con la base en distintos colores y, disponer de una carcasa. Consta de 9 contactos dispuestos en
dos filas.
 Pines Firewire: la cabecera Firewire es idéntica físicamente a la USB, aunque también puede
disponer todos los contactos en una única fila. El color de su base es variable y puede
contar con una carcasa. En general se usa para conectar dispositivos para edición de video

12. Conectores internos
Conectores de audio, USB, Firewire, panel frontal,…
 Pines del audio frontal: esta cabecera proporciona enlace a los conectores de audio de la
parte frontal de la caja. Consta de 10 contactos distribuidos en dos filas de 5. No tiene el pin 8.
La distribución de conexiones varía dependiendo de la especificación del sistema de audio: AC’97
o Azalia (HD).
 El TPM es un procesador
criptográfico discreto asociado a una
placa que se conecta a la placa base. El
TPM almacena de forma segura las
claves criptográficas.

13. Conectores internos
Conectores de audio, USB, Firewire, panel frontal,…
 Cabecera de configuración DRAM: solo está disponible para determinadas placas. Esta
cabecera se utiliza para proporcionar un mayor voltaje a la memoria RAM (hasta 4 V). Se
constituye por 18 contactos en un bloque de 6x3. La configuración estándar o avanzada, de nuevo,
varía con la posición de los jumpers.
 Cabeceras de configuración de BIOS: las placas base más modernas incorporan una
cabecera que permite el reseteo de la BIOS sin necesidad de quitar la pila o de acceder por
software. Esta cabecera está compuesta por una única columna de 3 contactos. La posición del
jumper determina el estado de la BIOS.

14. CONECTORES EXTERNOS

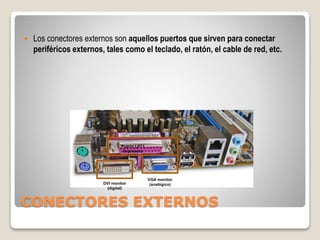

 Los conectores externos son aquellos puertos que sirven para conectar
periféricos externos, tales como el teclado, el ratón, el cable de red, etc.
VGA monitor
(analógico)
DVI monitor
(digital)
Puerto LPT1
Impresora

15. Entre los conectores más comunes encontramos:

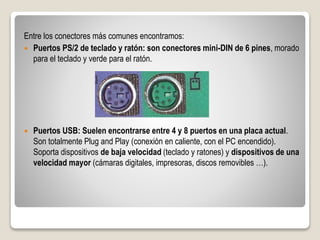

 Puertos PS/2 de teclado y ratón: son conectores mini-DIN de 6 pines, morado
para el teclado y verde para el ratón.
 Puertos USB: Suelen encontrarse entre 4 y 8 puertos en una placa actual.
Son totalmente Plug and Play (conexión en caliente, con el PC encendido).
Soporta dispositivos de baja velocidad (teclado y ratones) y dispositivos de una
velocidad mayor (cámaras digitales, impresoras, discos removibles …).

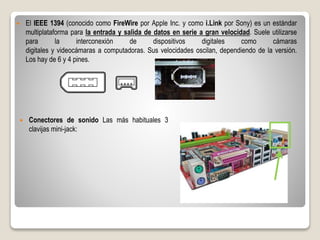

16.  El IEEE 1394 (conocido como FireWire por Apple Inc. y como i.Link por Sony) es un estándar
multiplataforma para la entrada y salida de datos en serie a gran velocidad. Suele utilizarse
para la interconexión de dispositivos digitales como cámaras
digitales y videocámaras a computadoras. Sus velocidades oscilan, dependiendo de la versión.
Los hay de 6 y 4 pines.
 Conectores de sonido Las más habituales 3
clavijas mini-jack:

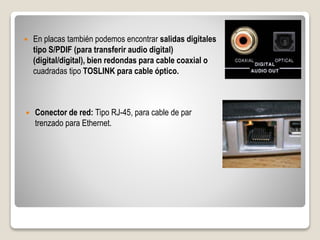

17.  En placas también podemos encontrar salidas digitales
tipo S/PDIF (para transferir audio digital)
(digital/digital), bien redondas para cable coaxial o
cuadradas tipo TOSLINK para cable óptico.
 Conector de red: Tipo RJ-45, para cable de par
trenzado para Ethernet.
