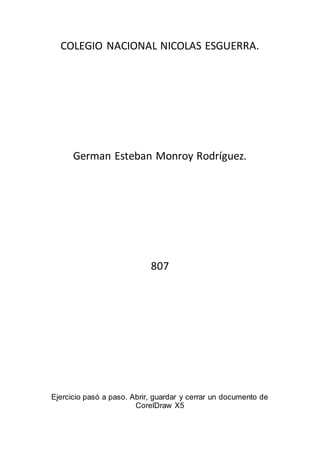

Ejercicos paso a paso corel draw x5.

COLEGIO NACIONAL NICOLAS ESGUERRA.
German Esteban Monroy Rodríguez.
807
Ejercicio pasó a paso. Abrir, guardar y cerrar un documento de
CorelDraw X5

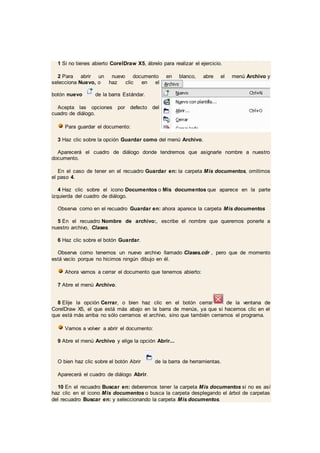

1 Si no tienes abierto CorelDraw X5, ábrelo para realizar el ejercicio.
2 Para abrir un nuevo documento en blanco, abre el menú Archivo y
selecciona Nuevo, o haz clic en el
botón nuevo de la barra Estándar.
Acepta las opciones por defecto del
cuadro de diálogo.
Para guardar el documento:
3 Haz clic sobre la opción Guardar como del menú Archivo.
Aparecerá el cuadro de diálogo donde tendremos que asignarle nombre a nuestro
documento.
En el caso de tener en el recuadro Guardar en: la carpeta Mis documentos, omitimos
el paso 4.
4 Haz clic sobre el icono Documentos o Mis documentos que aparece en la parte
izquierda del cuadro de diálogo.
Observa como en el recuadro Guardar en: ahora aparece la carpeta Mis documentos
5 En el recuadro Nombre de archivo:, escribe el nombre que queremos ponerle a
nuestro archivo, Clases.
6 Haz clic sobre el botón Guardar.
Observa como tenemos un nuevo archivo llamado Clases.cdr , pero que de momento
está vacío porque no hicimos ningún dibujo en él.
Ahora vamos a cerrar el documento que tenemos abierto:
7 Abre el menú Archivo.
8 Elije la opción Cerrar, o bien haz clic en el botón cerrar de la ventana de
CorelDraw X5, el que está más abajo en la barra de menús, ya que si hacemos clic en el
que está más arriba no sólo cerramos el archivo, sino que también cerramos el programa.
Vamos a volver a abrir el documento:
9 Abre el menú Archivo y elige la opción Abrir...
O bien haz clic sobre el botón Abrir de la barra de herramientas.
Aparecerá el cuadro de diálogo Abrir.
10 En el recuadro Buscar en: deberemos tener la carpeta Mis documentos si no es así
haz clic en el icono Mis documentos o busca la carpeta desplegando el árbol de carpetas
del recuadro Buscar en: y seleccionando la carpeta Mis documentos.

Ahora en el recuadro inferior aparecerá toda la información de dicha carpeta.
11 Haz clic sobre el archivo que queremos abrir, Clases.cdr.
12 Haz clic sobre el botón Abrir.
También podemos resumir los pasos 11 y 12 haciendo doble clic sobre el
fichero Clases.cdr
Como ya hemos terminado el ejercicio vamos a cerrar el programa, utilizando un método
diferente al que hemos utilizado antes.
13 Haz clic sobre el botón Cerrar de la ventana que se encuentra en la ventana
más externa, así cerraremos tanto el documento, como también CorelDraw X5.

807

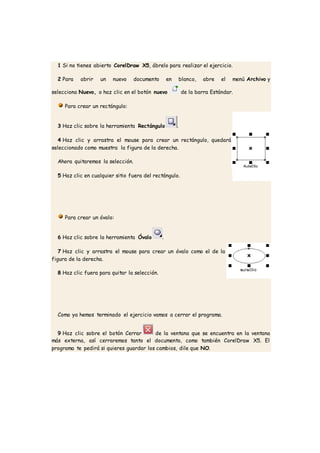

Ejercicio pasó a paso. Crear objeto CorelDraw

selecciona Nuevo, o haz clic en el botón nuevo de la barra Estándar.
Para crear un rectángulo:
3 Haz clic sobre la herramienta Rectángulo .
4 Haz clic y arrastra el mouse para crear un rectángulo, quedará
seleccionado como muestra la figura de la derecha.
Ahora quitaremos la selección.
5 Haz clic en cualquier sitio fuera del rectángulo.
Para crear un óvalo:
6 Haz clic sobre la herramienta Óvalo .
7 Haz clic y arrastra el mouse para crear un óvalo como el de la
figura de la derecha.
8 Haz clic fuera para quitar la selección.

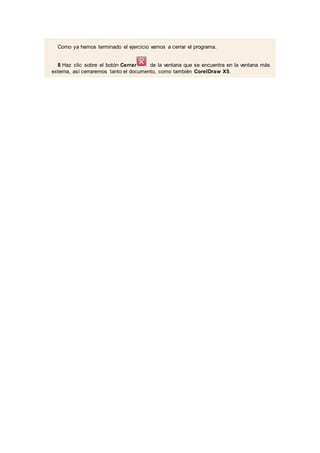

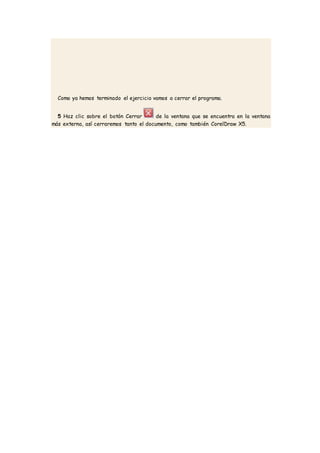

Como ya hemos terminado el ejercicio vamos a cerrar el programa.
más externa, así cerraremos tanto el documento, como también CorelDraw X5. El
programa te pedirá si quieres guardar los cambios, dile que NO.

807

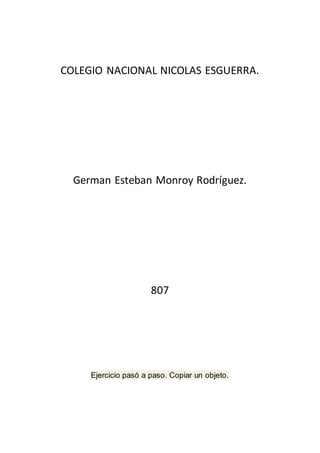

Ejercicio pasó a paso. Copiar un objeto.

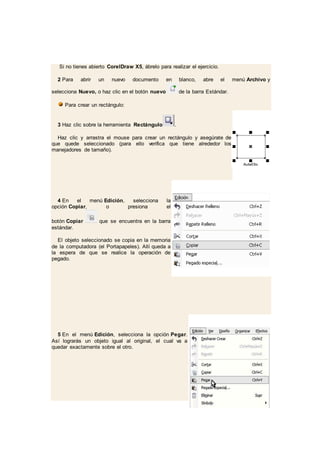

Si no tienes abierto CorelDraw X5, ábrelo para realizar el ejercicio.
Para crear un rectángulo:
Haz clic y arrastra el mouse para crear un rectángulo y asegúrate de
que quede seleccionado (para ello verifica que tiene alrededor los
manejadores de tamaño).
4 En el menú Edición, selecciona la
opción Copiar, o presiona el
botón Copiar que se encuentra en la barra
estándar.
El objeto seleccionado se copia en la memoria
de la computadora (el Portapapeles). Allí queda a
la espera de que se realice la operación de
pegado.
5 En el menú Edición, selecciona la opción Pegar.
Así lograrás un objeto igual al original, el cual va a
quedar exactamente sobre el otro.

6 Haz clic sobre el botón Cerrar de la ventana que se encuentra en la ventana más
externa, así cerraremos tanto el documento, como también CorelDraw X5.

807

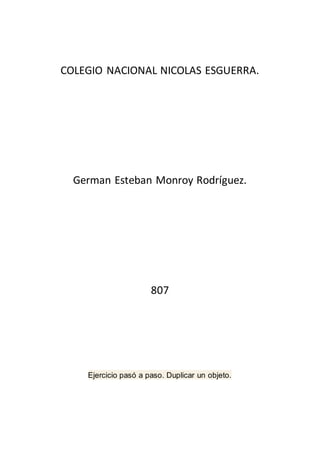

Ejercicio pasó a paso. Duplicar un objeto.

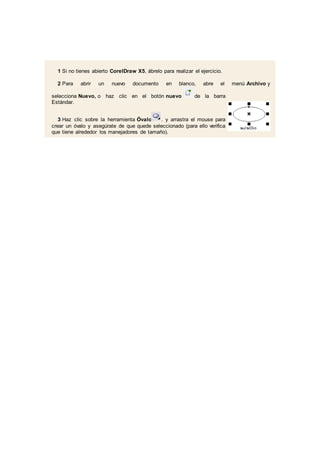

Para crear un óvalo:
3 Haz clic sobre la herramienta Óvalo .
Haz clic y arrastra el mouse para crear un óvalo y asegúrate de
que quede seleccionado (para ello verifica que tiene alrededor los
4 En el menú Edición, selecciona la
opción Duplicar, o presiona la tecla Ctrl.
simultáneamente con la tecla D.
El objeto seleccionado se copia en la
memoria de la computadora (el Portapapeles).
Allí queda a la espera de que se realice la
operación de pegado.
El objeto duplicado, queda sobre el original, pero corrido unos
milímetros.

807

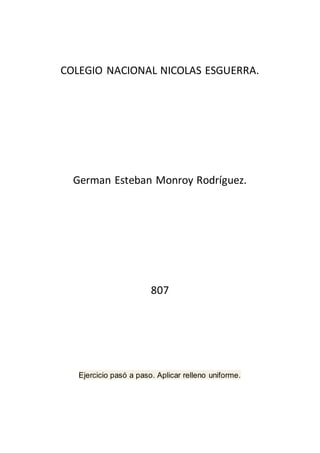

Ejercicio pasó a paso. Aplicar relleno uniforme.

selecciona Nuevo, o haz clic en el botón nuevo de la barra
Estándar.
3 Haz clic sobre la herramienta Óvalo . y arrastra el mouse para
crear un óvalo y asegúrate de que quede seleccionado (para ello verifica
que tiene alrededor los manejadores de tamaño).

4 En la barra de herramientas, selecciona la herramienta Relleno , y en el submenú
que se abre, selecciona relleno uniforme .
Se abre la
ventana de
relleno
uniforme.
5 Escribe
los siguientes
valores en su
cuadro
correspondien
te (5):
C 0
M 0
Y 100
K 0
6 Luego de ingresar los valores, haz clic en el botón Aceptar y
verás como tu óvalo queda relleno con color amarillo.
7 Vuelve a abrir el cuadro de diálogo Relleno Uniforme.
8 Arrastra hacia la zona de azules el cuadro que aparece en la barra vertical de colores.
Observa que en la zona de la izquierda aparecen tonos de azules.
9 Haz clic en esta zona sobre el azul que más te guste.
10 Haz clic en Aceptar.
Observa como ahora aparece el color azul que has elegido. Has practicado dos formas
distintas de elegir un color uniforme.

807

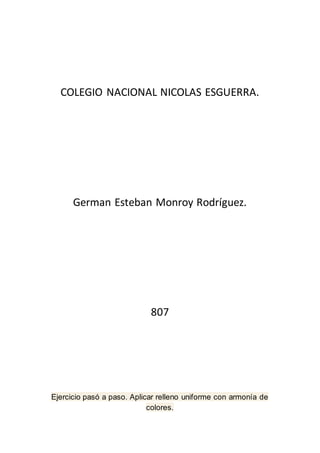

Ejercicio pasó a paso. Aplicar relleno uniforme con armonía de
colores.

3 Haz clic sobre la herramienta Rectángulo . y arrastra el mouse para crear un
cuadrado (pulsa simultáneamente la tecla Ctrl al dibujar para obtener un cuadrado).
Realiza la misma operación hasta crear 4 cuadrados, intenta dibujarlos o ubicarlos como se
observa en la siguiente imagen:
Asegúrate de que quede seleccionado el cuadro superior izquierdo (para ello verifica
que tiene alrededor los manejadores de tamaño).
que se abre, selecciona Relleno Uniforme .
Se abre la ventana de Relleno Uniforme. Selecciona la ficha Mezcladores.

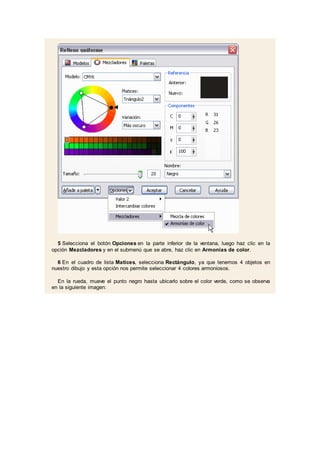

5 Selecciona el botón Opciones en la parte inferior de la ventana, luego haz clic en la
opción Mezcladores y en el submenú que se abre, haz clic en Armonías de color.
6 En el cuadro de lista Matices, selecciona Rectángulo, ya que tenemos 4 objetos en
nuestro dibujo y esta opción nos permite seleccionar 4 colores armoniosos.
En la rueda, mueve el punto negro hasta ubicarlo sobre el color verde, como se observa
en la siguiente imagen:

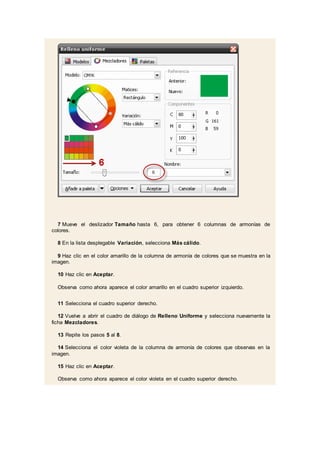

7 Mueve el deslizador Tamaño hasta 6, para obtener 6 columnas de armonías de
colores.
8 En la lista desplegable Variación, selecciona Más cálido.
9 Haz clic en el color amarillo de la columna de armonía de colores que se muestra en la
imagen.
Observa como ahora aparece el color amarillo en el cuadro superior izquierdo.
11 Selecciona el cuadro superior derecho.
12 Vuelve a abrir el cuadro de diálogo de Relleno Uniforme y selecciona nuevamente la
ficha Mezcladores.
13 Repite los pasos 5 al 8.
14 Selecciona el color violeta de la columna de armonía de colores que observas en la
imagen.
Observa como ahora aparece el color violeta en el cuadro superior derecho.

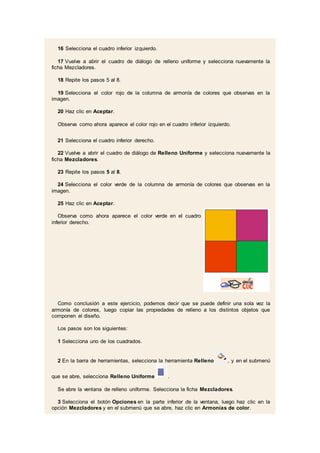

16 Selecciona el cuadro inferior izquierdo.
17 Vuelve a abrir el cuadro de diálogo de relleno uniforme y selecciona nuevamente la
ficha Mezcladores.
19 Selecciona el color rojo de la columna de armonía de colores que observas en la
imagen.
Observa como ahora aparece el color rojo en el cuadro inferior izquierdo.
21 Selecciona el cuadro inferior derecho.
22 Vuelve a abrir el cuadro de diálogo de Relleno Uniforme y selecciona nuevamente la
ficha Mezcladores.
24 Selecciona el color verde de la columna de armonía de colores que observas en la
imagen.
Observa como ahora aparece el color verde en el cuadro
inferior derecho.
Como conclusión a este ejercicio, podemos decir que se puede definir una sola vez la
armonía de colores, luego copiar las propiedades de relleno a los distintos objetos que
componen el diseño.
Los pasos son los siguientes:
1 Selecciona uno de los cuadrados.
que se abre, selecciona Relleno Uniforme .
Se abre la ventana de relleno uniforme. Selecciona la ficha Mezcladores.
3 Selecciona el botón Opciones en la parte inferior de la ventana, luego haz clic en la
opción Mezcladores y en el submenú que se abre, haz clic en Armonías de color.

4 En el cuadro de lista Matices, selecciona Rectángulo, ya que tenemos 4 objetos en
nuestro dibujo y esta opción nos permite seleccionar 4 colores armoniosos.
5 En la rueda, mueve el punto negro hasta ubicarlo sobre el color verde.
6 Mueve el deslizador Tamaño hasta 6, para obtener 6 columnas de armonías de
colores.
7 En la lista desplegable Variación, selecciona Más cálido.
8 Haz clic en el color amarillo de la columna de armonía de colores que se muestra en la
imagen.
Hasta aquí los mismos pasos de antes.
10 Selecciona otro cuadrado.
11 Selecciona el menú Edición / Copiar
propiedades de ...
Allí se abre una
ventana Copiar Propiedades,
donde se selecciona qué
propiedades se quiere copiar
de otro objeto, hacia el objeto
seleccionado.
Selecciona en este
caso Relleno y haz clic
en Aceptar.
12 El puntero del ratón se transforma en una
flecha más grande . Con dicho puntero,
haz clic sobre el objeto que tiene las propiedades
que quieres copiar y al hacerlo, el objeto que
estaba seleccionado, queda con el relleno
elegido.
Ambos objetos quedan del mismo color. Para
cambiar el color de uno de los cuadros, haz lo
siguiente:
13 Selecciona el cuadrado
14 En la barra de herramientas, selecciona la
herramienta Relleno , y en el submenú que
se abre, selecciona Relleno Uniforme .
Se abre la ventana de Relleno Uniforme. Selecciona la ficha Mezcladores. y allí ya
tienes los cuadros de armonías que habías seleccionado anteriormente.

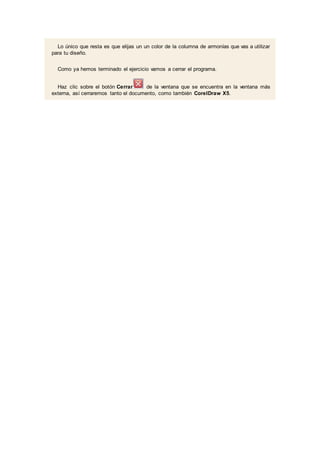

Lo único que resta es que elijas un un color de la columna de armonías que vas a utilizar
para tu diseño.
Haz clic sobre el botón Cerrar de la ventana que se encuentra en la ventana más

807

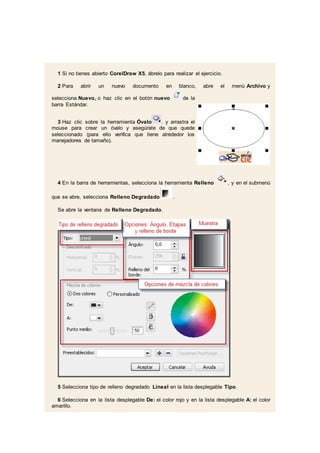

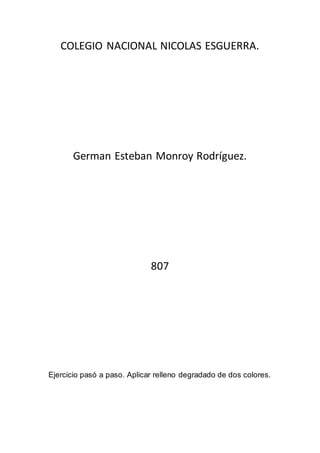

Ejercicio pasó a paso. Aplicar relleno degradado de dos colores.

selecciona Nuevo, o haz clic en el botón nuevo de la
barra Estándar.
3 Haz clic sobre la herramienta Óvalo . y arrastra el
mouse para crear un óvalo y asegúrate de que quede
seleccionado (para ello verifica que tiene alrededor los
que se abre, selecciona Relleno Degradado .
Se abre la ventana de Relleno Degradado.
5 Selecciona tipo de relleno degradado Lineal en la lista desplegable Tipo.
6 Selecciona en la lista desplegable De: el color rojo y en la lista desplegable A: el color
amarillo.

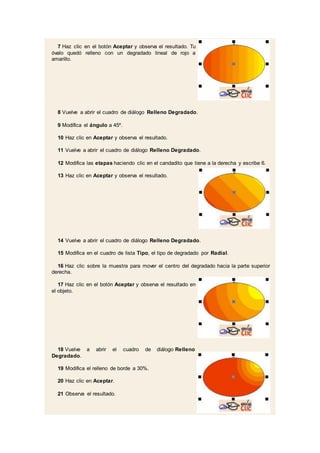

7 Haz clic en el botón Aceptar y observa el resultado. Tu
óvalo quedó relleno con un degradado lineal de rojo a
amarillo.
8 Vuelve a abrir el cuadro de diálogo Relleno Degradado.
9 Modifica el ángulo a 45º.
10 Haz clic en Aceptar y observa el resultado.
12 Modifica las etapas haciendo clic en el candadito que tiene a la derecha y escribe 6.
15 Modifica en el cuadro de lista Tipo, el tipo de degradado por Radial.
16 Haz clic sobre la muestra para mover el centro del degradado hacia la parte superior
derecha.
17 Haz clic en el botón Aceptar y observa el resultado en
el objeto.
18 Vuelve a abrir el cuadro de diálogo Relleno
Degradado.
19 Modifica el relleno de borde a 30%.
21 Observa el resultado.

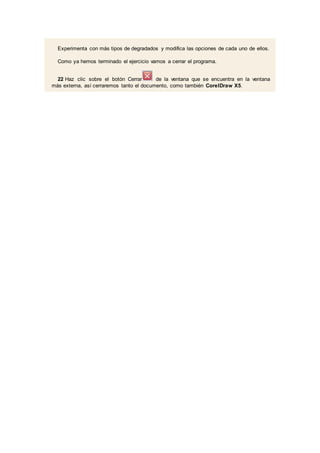

Experimenta con más tipos de degradados y modifica las opciones de cada uno de ellos.

807

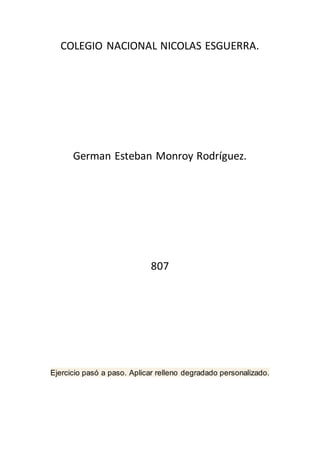

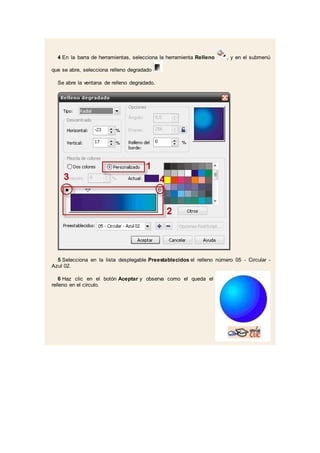

Ejercicio pasó a paso. Aplicar relleno degradado personalizado.

Estándar.
3 Haz clic sobre la herramienta Rectángulo . Y arrastra el
ratón para crear un rectángulo y asegúrate de que quede
seleccionado (para ello verifica que tiene alrededor los
4 En la barra de herramientas, selecciona la herramienta Relleno , y en el
submenú que se abre, selecciona Relleno Degradado .
Se abre la ventana de Relleno Degradado.
5 Selecciona tipo de relleno degradado Lineal en la lista desplegable Tipo.
6 Selecciona Mezcla de colores Personalizado (1).

7 Haz clic en el cuadradito correspondiente al color inicial (3) y selecciona color
amarillo en la paleta de colores que se encuentra en la ventana, a la derecha.
8 Haz doble clic sobre el rectángulo punteado que observas entre los cuadraditos
de color inicial (3) y color final (4). Quedará un triángulo de color negro. Selecciona
el color naranja claro en la paleta de colores y modifica la posición de ese color a 25
%.
9 Nuevamente haz doble clic sobre el rectángulo punteado para ubicar otro color.
Ubica ese triángulo en la posición 50% y selecciona el color Naranja.
10 Haz doble clic sobre el rectángulo punteado para ubicar el color rojo en la
posición 75%.
11 Por último selecciona el cuadradito correspondiente al color final (4) y haz clic
en el color rojo.
14 Modifica en el cuadro de lista Tipo, el tipo de degradado por Radial.
15 Haz clic sobre la muestra para mover el centro del degradado hacia la parte
superior.
16 Agrega un nuevo triángulo en la posición 35 y selecciona color azul.
17 Vuelve a agregar un triángulo en la posición 65 y selecciona color verde.
18 Modifica el color de la posición 50 por color blanco.
19 Cambia las etapas por 6.
Experimenta con más colores y tipos de degradados. Modifica las opciones de

cada uno de ellos y observa los resultados.

807

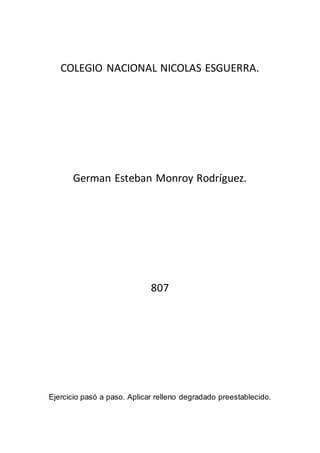

Ejercicio pasó a paso. Aplicar relleno degradado preestablecido.

Estándar.

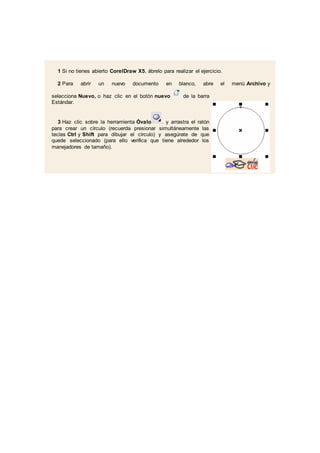

3 Haz clic sobre la herramienta Óvalo . y arrastra el ratón
para crear un círculo (recuerda presionar simultáneamente las
teclas Ctrl y Shift para dibujar el círculo) y asegúrate de que
quede seleccionado (para ello verifica que tiene alrededor los

que se abre, selecciona relleno degradado .
Se abre la ventana de relleno degradado.
5 Selecciona en la lista desplegable Preestablecidos el relleno número 05 - Circular -
Azul 02.
6 Haz clic en el botón Aceptar y observa como el queda el
relleno en el círculo.

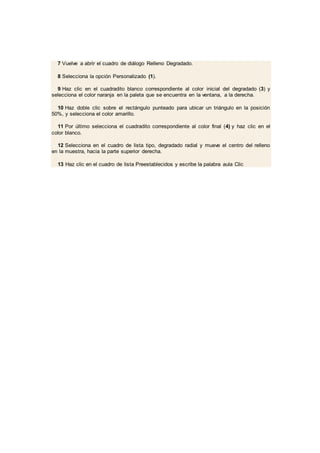

8 Selecciona la opción Personalizado (1).
9 Haz clic en el cuadradito blanco correspondiente al color inicial del degradado (3) y
selecciona el color naranja en la paleta que se encuentra en la ventana, a la derecha.
10 Haz doble clic sobre el rectángulo punteado para ubicar un triángulo en la posición
50%, y selecciona el color amarillo.
11 Por último selecciona el cuadradito correspondiente al color final (4) y haz clic en el
color blanco.
12 Selecciona en el cuadro de lista tipo, degradado radial y mueve el centro del relleno
en la muestra, hacia la parte superior derecha.
13 Haz clic en el cuadro de lista Preestablecidos y escribe la palabra aula Clic

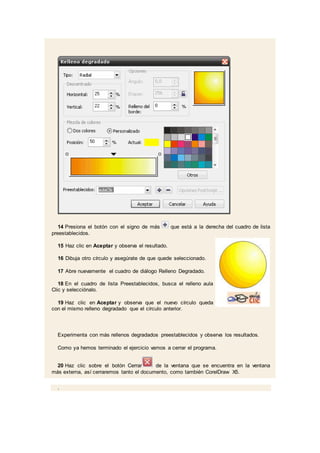

14 Presiona el botón con el signo de más que está a la derecha del cuadro de lista
preestablecidos.
16 Dibuja otro círculo y asegúrate de que quede seleccionado.
17 Abre nuevamente el cuadro de diálogo Relleno Degradado.
18 En el cuadro de lista Preestablecidos, busca el relleno aula
Clic y selecciónalo.
19 Haz clic en Aceptar y observa que el nuevo círculo queda
con el mismo relleno degradado que el círculo anterior.
Experimenta con más rellenos degradados preestablecidos y observa los resultados.
.

807

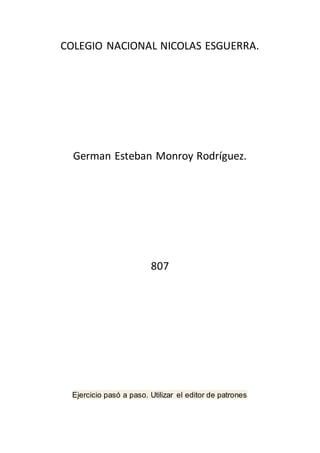

Ejercicio pasó a paso. Utilizar el editor de patrones

barra Estándar.

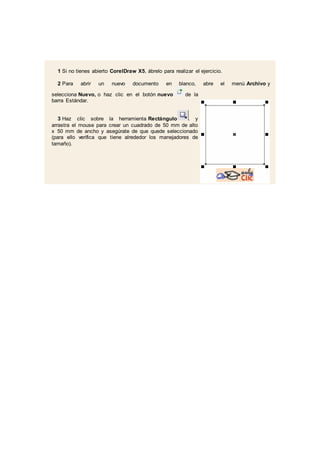

3 Haz clic sobre la herramienta Rectángulo . y
arrastra el mouse para crear un cuadrado de 50 mm de alto
x 50 mm de ancho y asegúrate de que quede seleccionado
(para ello verifica que tiene alrededor los manejadores de
tamaño).
que se abre, selecciona Relleno de patrón .
Se abre la ventana de Relleno de patrón.

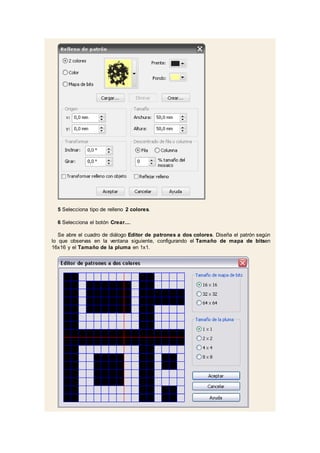

5 Selecciona tipo de relleno 2 colores.
6 Selecciona el botón Crear....
Se abre el cuadro de diálogo Editor de patrones a dos colores. Diseña el patrón según
lo que observas en la ventana siguiente, configurando el Tamaño de mapa de bitsen
16x16 y el Tamaño de la pluma en 1x1.

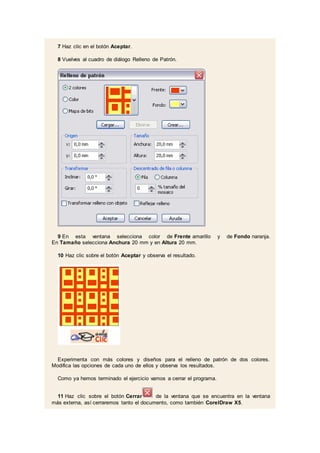

7 Haz clic en el botón Aceptar.
8 Vuelves al cuadro de diálogo Relleno de Patrón.
9 En esta ventana selecciona color de Frente amarillo y de Fondo naranja.
En Tamaño selecciona Anchura 20 mm y en Altura 20 mm.
10 Haz clic sobre el botón Aceptar y observa el resultado.
Experimenta con más colores y diseños para el relleno de patrón de dos colores.
Modifica las opciones de cada uno de ellos y observa los resultados.

807

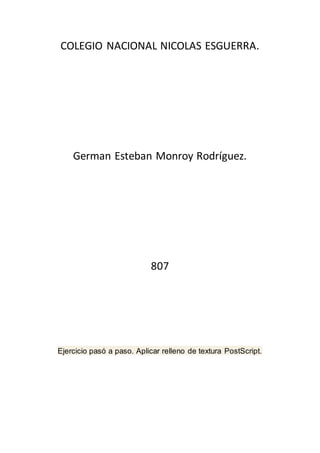

Ejercicio pasó a paso. Aplicar relleno de textura PostScript.

barra Estándar.

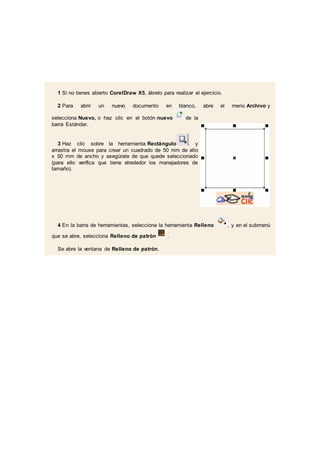

3 Haz clic sobre la herramienta Rectángulo . y
arrastra el mouse para crear un cuadrado de 50 mm de alto
x 50 mm de ancho y asegúrate de que quede seleccionado
(para ello verifica que tiene alrededor los manejadores de
tamaño).

que se abre, selecciona Relleno de textura PostScript .
Se abre el cuadro de diálogo Textura PostScript.
5 Selecciona la textura Forma De Estrella.
6 Modifica los siguientes Parámetros:
Puntos: 8
Frecuencia: 3
Espaciado: 50
Ángulo: 36
Gris: 85
7 Haz clic en el botón Aceptar y observa el resultado.

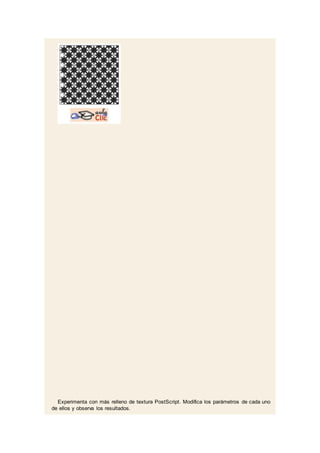

Experimenta con más relleno de textura PostScript. Modifica los parámetros de cada uno
de ellos y observa los resultados.

807

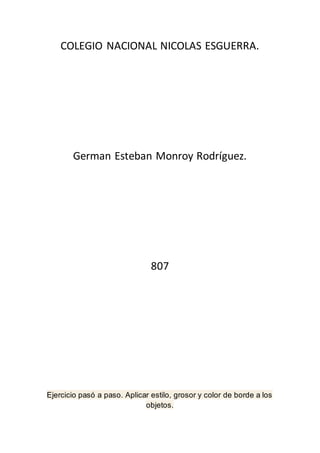

Ejercicio pasó a paso. Aplicar estilo, grosor y color de borde a los
objetos.

barra Estándar.
3 Haz clic sobre la herramienta Elipse , y arrastra el
ratón para crear un círculo (recuerda presionar
simultáneamente las teclas Ctrl+Shift). Rellena el objeto con
un color uniforme a tu gusto.
4 Selecciona la herramienta Pluma y en el submenú que aparece, selecciona el
botón que despliega el cuadro de diálogo Pluma de contorno .

5 En el cuadro de diálogo que se abre, selecciona
un estilo de línea punteado como el que observas en la
imagen de la derecha.
6 Selecciona la anchura 4 puntos.
7 Selecciona color rojo para el borde.
8 Selecciona el botón Aceptar.
9 Finalmente lograrás que el círculo tenga una apariencia
como el de la figura que se encuentra a la derecha.
Experimenta con más objetos, distribúyelos entre sí con las
distintas opciones de distribución y observa los resultados.
Como ya hemos terminado el ejercicio vamos a cerrar el
programa.
10 Haz clic sobre el botón Cerrar de la ventana que se
encuentra en la ventana más externa, así cerraremos tanto el
documento, como también CorelDraw X5.

807
Ejercicio pasó a paso. Alinear objetos.

Estándar.
3 Haz clic sobre la herramienta Rectángulo . y arrastra el
ratón para crear un cuadrado. Realiza la misma operación 3 veces
más, hasta crear cuatro cuadrados como los de la imagen a la
derecha.
4 En la barra de herramientas, selecciona la
herramienta Relleno , y en el submenú que se abre,
selecciona Relleno Uniforme , y rellena los cuadrados como
se observa en la imagen a la derecha.
5 Selecciona los objetos que se encuentran a la izquierda (los cuadrados rojo y verde).
6 Selecciona el menú Organizar / Alinear y Distribuir / Alinear y Distribuir...
7 Haz clic en la opción Izquierda en el cuadro de diálogo de la ficha Alinear y
selecciona el botón Aplicar.
8 Selecciona los objetos que se encuentran a la derecha (los cuadrados celeste y
amarillo).
10 Haz clic en la opción Izquierda en el cuadro de diálogo de la ficha Alinear y
selecciona el botón Aplicar.
11 Selecciona los objetos que se encuentran arriba (los cuadrados verde y celeste).
13 Haz clic en la opción Arriba en el cuadro de diálogo de la ficha Alinear y selecciona
el botón Aplicar.
14 Selecciona los objetos que se encuentran abajo (los cuadrados rojo y amarillo).

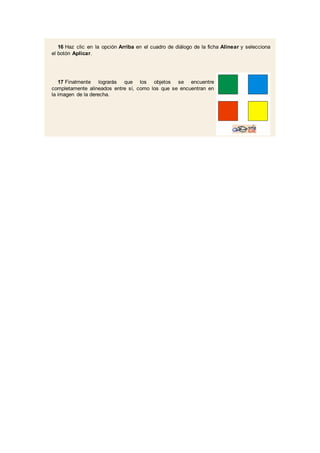

16 Haz clic en la opción Arriba en el cuadro de diálogo de la ficha Alinear y selecciona
el botón Aplicar.
17 Finalmente lograrás que los objetos se encuentre
completamente alineados entre sí, como los que se encuentran en
la imagen de la derecha.

807

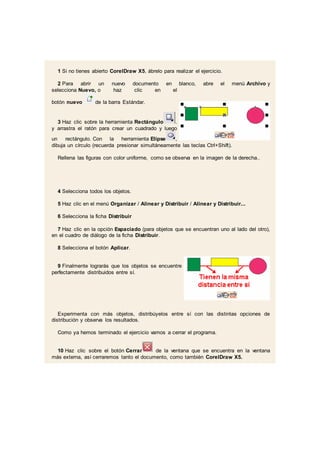

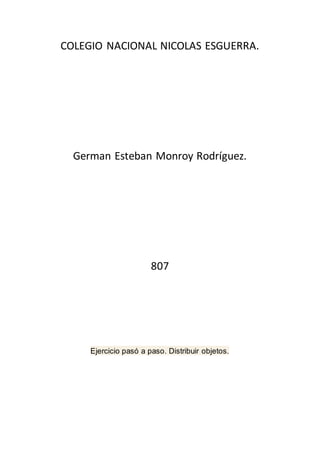

Ejercicio pasó a paso. Distribuir objetos.

y arrastra el ratón para crear un cuadrado y luego
un rectángulo. Con la herramienta Elipse ,
dibuja un círculo (recuerda presionar simultáneamente las teclas Ctrl+Shift).
Rellena las figuras con color uniforme, como se observa en la imagen de la derecha..
4 Selecciona todos los objetos.
5 Haz clic en el menú Organizar / Alinear y Distribuir / Alinear y Distribuir...
6 Selecciona la ficha Distribuir
7 Haz clic en la opción Espaciado (para objetos que se encuentran uno al lado del otro),
en el cuadro de diálogo de la ficha Distribuir.
8 Selecciona el botón Aplicar.
9 Finalmente lograrás que los objetos se encuentre
perfectamente distribuidos entre sí.
Experimenta con más objetos, distribúyelos entre sí con las distintas opciones de
distribución y observa los resultados.

807

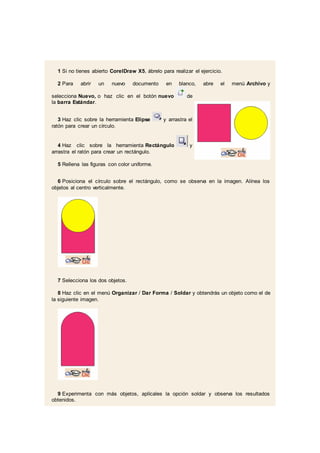

Ejercicio pasó a paso. Soldar objetos.

selecciona Nuevo, o haz clic en el botón nuevo de
la barra Estándar.
3 Haz clic sobre la herramienta Elipse y arrastra el
ratón para crear un círculo.
4 Haz clic sobre la herramienta Rectángulo y
arrastra el ratón para crear un rectángulo.
5 Rellena las figuras con color uniforme.
6 Posiciona el círculo sobre el rectángulo, como se observa en la imagen. Alínea los
objetos al centro verticalmente.
7 Selecciona los dos objetos.
8 Haz clic en el menú Organizar / Dar Forma / Soldar y obtendrás un objeto como el de
la siguiente imagen.
9 Experimenta con más objetos, aplícales la opción soldar y observa los resultados
obtenidos.

807

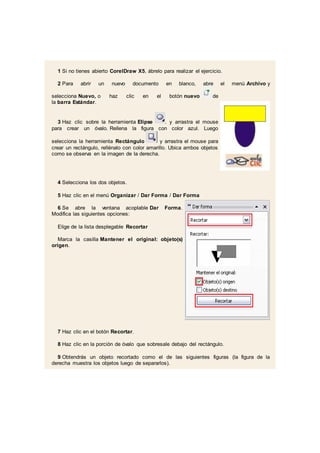

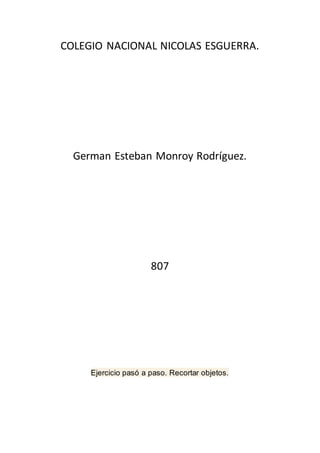

Ejercicio pasó a paso. Recortar objetos.

la barra Estándar.
3 Haz clic sobre la herramienta Elipse . y arrastra el mouse
para crear un óvalo. Rellena la figura con color azul. Luego
selecciona la herramienta Rectángulo y arrastra el mouse para
crear un rectángulo, rellénalo con color amarillo. Ubica ambos objetos
como se observa en la imagen de la derecha.
4 Selecciona los dos objetos.
5 Haz clic en el menú Organizar / Dar Forma / Dar Forma
6 Se abre la ventana acoplable Dar Forma.
Modifica las siguientes opciones:
Elige de la lista desplegable Recortar
Marca la casilla Mantener el original: objeto(s)
origen.
7 Haz clic en el botón Recortar.
8 Haz clic en la porción de óvalo que sobresale debajo del rectángulo.
9 Obtendrás un objeto recortado como el de las siguientes figuras (la figura de la
derecha muestra los objetos luego de separarlos).

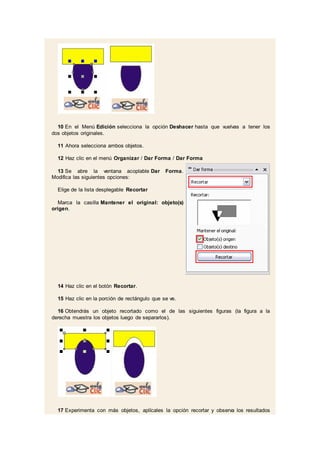

10 En el Menú Edición selecciona la opción Deshacer hasta que vuelvas a tener los
dos objetos originales.
11 Ahora selecciona ambos objetos.
12 Haz clic en el menú Organizar / Dar Forma / Dar Forma
13 Se abre la ventana acoplable Dar Forma.
Modifica las siguientes opciones:
Elige de la lista desplegable Recortar
Marca la casilla Mantener el original: objeto(s)
origen.
14 Haz clic en el botón Recortar.
15 Haz clic en la porción de rectángulo que se ve.
16 Obtendrás un objeto recortado como el de las siguientes figuras (la figura a la
derecha muestra los objetos luego de separarlos).
17 Experimenta con más objetos, aplícales la opción recortar y observa los resultados

obtenidos.

807

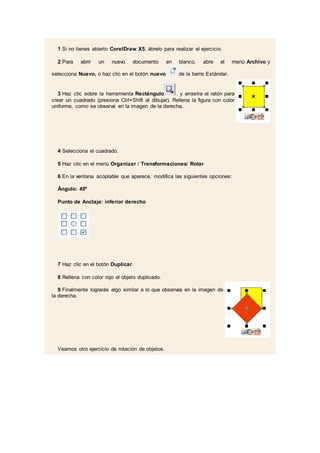

Ejercicio pasó a paso. Rotar objetos.

3 Haz clic sobre la herramienta Rectángulo . y arrastra el ratón para
crear un cuadrado (presiona Ctrl+Shift al dibujar). Rellena la figura con color
uniforme, como se observa en la imagen de la derecha..
4 Selecciona el cuadrado.
5 Haz clic en el menú Organizar / Transformaciones/ Rotar
6 En la ventana acoplable que aparece, modifica las siguientes opciones:
Ángulo: 45º
Punto de Anclaje: inferior derecho
7 Haz clic en el botón Duplicar.
8 Rellena con color rojo el objeto duplicado.
9 Finalmente lograrás algo similar a lo que observas en la imagen de
la derecha.

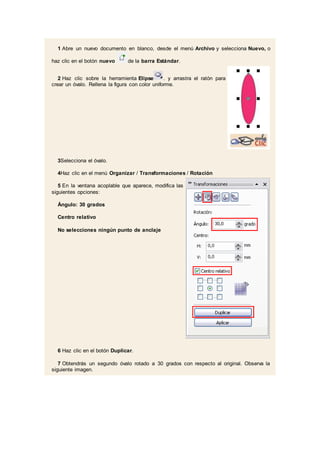

Veamos otro ejercicio de rotación de objetos.

1 Abre un nuevo documento en blanco, desde el menú Archivo y selecciona Nuevo, o
haz clic en el botón nuevo de la barra Estándar.
2 Haz clic sobre la herramienta Elipse . y arrastra el ratón para
crear un óvalo. Rellena la figura con color uniforme.
3Selecciona el óvalo.
4Haz clic en el menú Organizar / Transformaciones / Rotación
5 En la ventana acoplable que aparece, modifica las
siguientes opciones:
Ángulo: 30 grados
Centro relativo
No selecciones ningún punto de anclaje
7 Obtendrás un segundo óvalo rotado a 30 grados con respecto al original. Observa la
siguiente imagen.

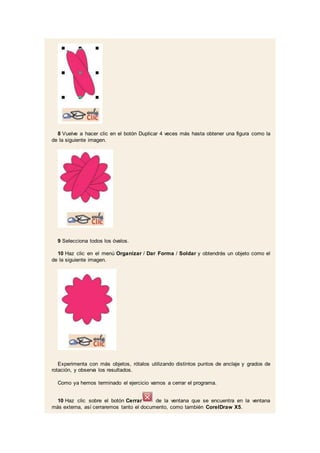

8 Vuelve a hacer clic en el botón Duplicar 4 veces más hasta obtener una figura como la
de la siguiente imagen.
9 Selecciona todos los óvalos.
10 Haz clic en el menú Organizar / Dar Forma / Soldar y obtendrás un objeto como el
Experimenta con más objetos, rótalos utilizando distintos puntos de anclaje y grados de
rotación, y observa los resultados.

807

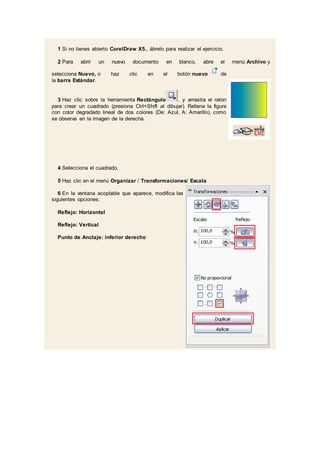

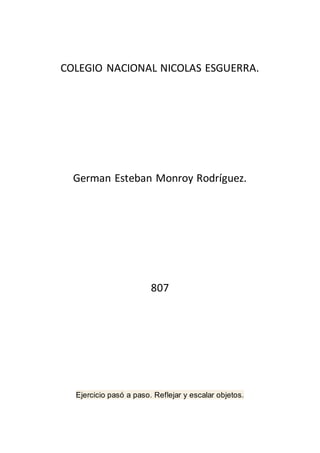

Ejercicio pasó a paso. Reflejar y escalar objetos.

1 Si no tienes abierto CorelDraw X5., ábrelo para realizar el ejercicio.
la barra Estándar.
3 Haz clic sobre la herramienta Rectángulo . y arrastra el ratón
para crear un cuadrado (presiona Ctrl+Shift al dibujar). Rellena la figura
con color degradado lineal de dos colores (De: Azul, A: Amarillo), como
se observa en la imagen de la derecha.
5 Haz clic en el menú Organizar / Transformaciones/ Escala
Reflejo: Horizontal
Reflejo: Vertical

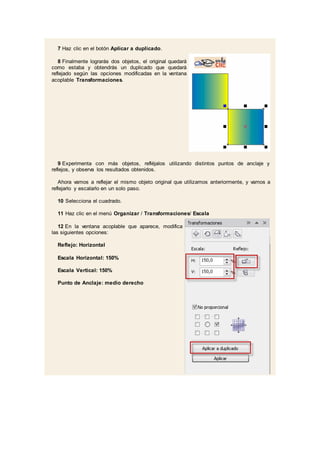

7 Haz clic en el botón Aplicar a duplicado.
8 Finalmente lograrás dos objetos, el original quedará
como estaba y obtendrás un duplicado que quedará
reflejado según las opciones modificadas en la ventana
acoplable Transformaciones.
9 Experimenta con más objetos, refléjalos utilizando distintos puntos de anclaje y
reflejos, y observa los resultados obtenidos.
Ahora vamos a reflejar el mismo objeto original que utilizamos anteriormente, y vamos a
reflejarlo y escalarlo en un solo paso.
11 Haz clic en el menú Organizar / Transformaciones/ Escala
12 En la ventana acoplable que aparece, modifica
las siguientes opciones:
Reflejo: Horizontal
Escala Horizontal: 150%
Escala Vertical: 150%
Punto de Anclaje: medio derecho

14 Finalmente lograrás dos objetos, el
original quedará como estaba y obtendrás un
duplicado que quedará reflejado según las
opciones modificadas en la ventana
acoplable Transformaciones, a su vez quedará
escalado en un 50% más tanto horizontal como
verticalmente.
Prueba con otros objetos y aplícales distintos tipos de escalado y reflejo, y observa los
resultados.

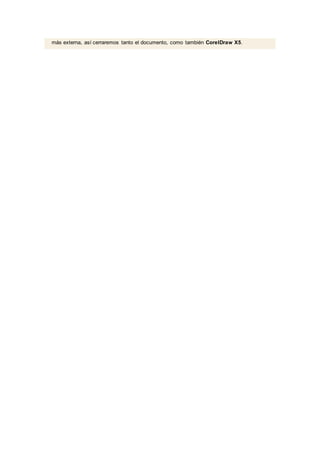

más externa, así cerraremos tanto el documento, como también CorelDraw X5..

807

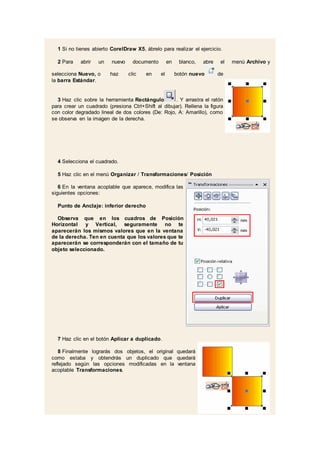

Ejercicio pasó a paso. Posicionar objetos.

la barra Estándar.
3 Haz clic sobre la herramienta Rectángulo . Y arrastra el ratón
para crear un cuadrado (presiona Ctrl+Shift al dibujar). Rellena la figura
con color degradado lineal de dos colores (De: Rojo, A: Amarillo), como
se observa en la imagen de la derecha.
5 Haz clic en el menú Organizar / Transformaciones/ Posición
Observa que en los cuadros de Posición
Horizontal y Vertical, seguramente no te
aparecerán los mismos valores que en la ventana
de la derecha. Ten en cuenta que los valores que te
aparecerán se corresponderán con el tamaño de tu
objeto seleccionado.
8 Finalmente lograrás dos objetos, el original quedará
como estaba y obtendrás un duplicado que quedará
reflejado según las opciones modificadas en la ventana
acoplable Transformaciones.

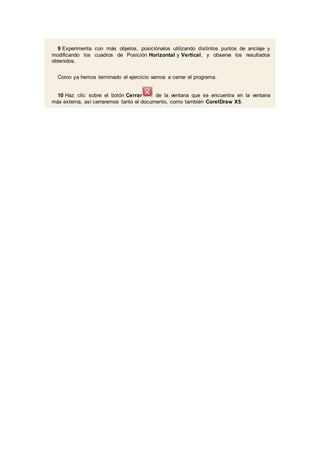

9 Experimenta con más objetos, posiciónalos utilizando distintos puntos de anclaje y
modificando los cuadros de Posición Horizontal y Vertical, y observa los resultados
obtenidos.

807

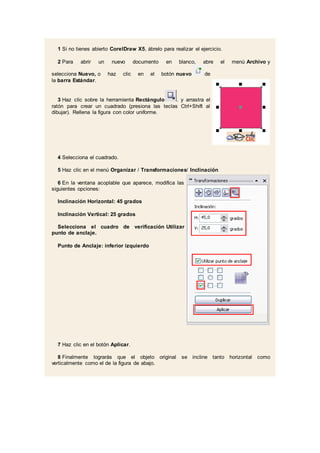

Ejercicio pasó a paso. Inclinar objetos.

la barra Estándar.
3 Haz clic sobre la herramienta Rectángulo . y arrastra el
ratón para crear un cuadrado (presiona las teclas Ctrl+Shift al
dibujar). Rellena la figura con color uniforme.
5 Haz clic en el menú Organizar / Transformaciones/ Inclinación
Inclinación Horizontal: 45 grados
Inclinación Vertical: 25 grados
Selecciona el cuadro de verificación Utilizar
punto de anclaje.
Punto de Anclaje: inferior izquierdo
7 Haz clic en el botón Aplicar.
8 Finalmente lograrás que el objeto original se incline tanto horizontal como
verticalmente como el de la figura de abajo.

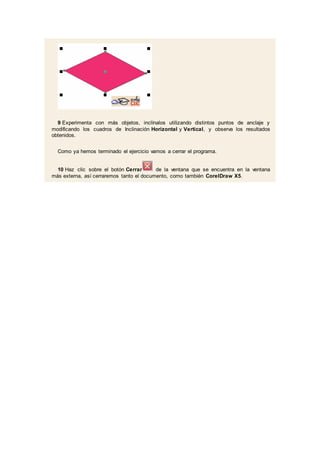

9 Experimenta con más objetos, inclínalos utilizando distintos puntos de anclaje y
modificando los cuadros de Inclinación Horizontal y Vertical, y observa los resultados
obtenidos.

807
Ejercicio pasó a paso. Dibujar objetos a mano alzada.

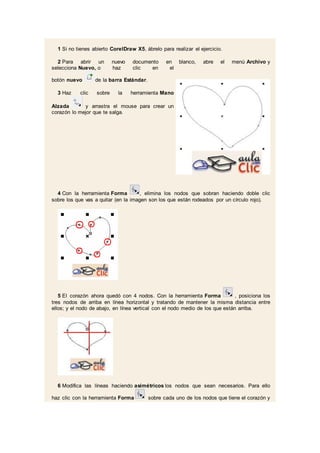

3 Haz clic sobre la herramienta Mano
Alzada y arrastra el mouse para crear un
corazón lo mejor que te salga.
4 Con la herramienta Forma , elimina los nodos que sobran haciendo doble clic
sobre los que vas a quitar (en la imagen son los que están rodeados por un círculo rojo).
5 El corazón ahora quedó con 4 nodos. Con la herramienta Forma , posiciona los
tres nodos de arriba en línea horizontal y tratando de mantener la misma distancia entre
ellos; y el nodo de abajo, en línea vertical con el nodo medio de los que están arriba.
6 Modifica las líneas haciendo asimétricos los nodos que sean necesarios. Para ello
haz clic con la herramienta Forma sobre cada uno de los nodos que tiene el corazón y

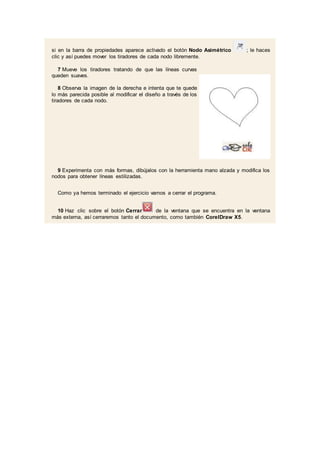

si en la barra de propiedades aparece activado el botón Nodo Asimétrico ; le haces
clic y así puedes mover los tiradores de cada nodo libremente.
7 Mueve los tiradores tratando de que las líneas curvas
queden suaves.
8 Observa la imagen de la derecha e intenta que te quede
lo más parecida posible al modificar el diseño a través de los
tiradores de cada nodo.
9 Experimenta con más formas, dibújalos con la herramienta mano alzada y modifica los
nodos para obtener líneas estilizadas.

807

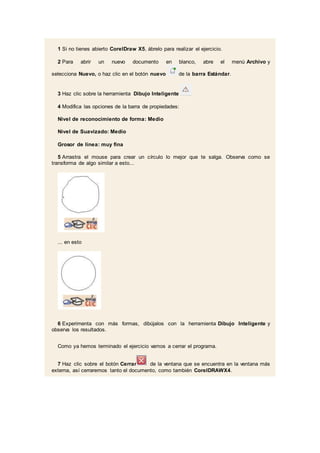

Ejercicio pasó a paso. Dibujo inteligente.

3 Haz clic sobre la herramienta Dibujo Inteligente
4 Modifica las opciones de la barra de propiedades:
Nivel de reconocimiento de forma: Medio
Nivel de Suavizado: Medio
Grosor de línea: muy fina
5 Arrastra el mouse para crear un círculo lo mejor que te salga. Observa como se
transforma de algo similar a esto...
... en esto
6 Experimenta con más formas, dibújalos con la herramienta Dibujo Inteligente y
observa los resultados.
externa, así cerraremos tanto el documento, como también CorelDRAWX4.

807

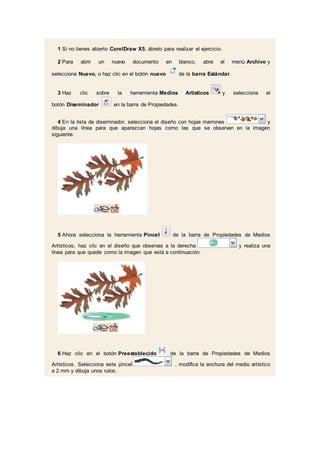

Ejercicio pasó a paso. Medios Artísticos.

3 Haz clic sobre la herramienta Medios Artísticos y selecciona el
botón Diseminador en la barra de Propiedades.
4 En la lista de diseminador, selecciona el diseño con hojas marrones y
dibuja una línea para que aparezcan hojas como las que se observan en la imagen
siguiente.
5 Ahora selecciona la herramienta Pincel de la barra de Propiedades de Medios
Artísticos, haz clic en el diseño que observas a la derecha y realiza una
línea para que quede como la imagen que está a continuación.
6 Haz clic en el botón Preestablecido de la barra de Propiedades de Medios
Artísticos. Selecciona este pincel , modifica la anchura del medio artístico
a 2 mm y dibuja unos rulos.

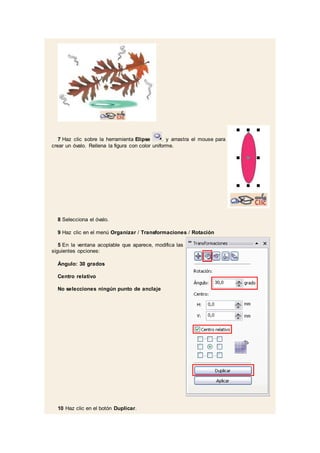

7 Haz clic sobre la herramienta Elipse . y arrastra el mouse para
crear un óvalo. Rellena la figura con color uniforme.
8 Selecciona el óvalo.
9 Haz clic en el menú Organizar / Transformaciones / Rotación
Ángulo: 30 grados
Centro relativo
No selecciones ningún punto de anclaje

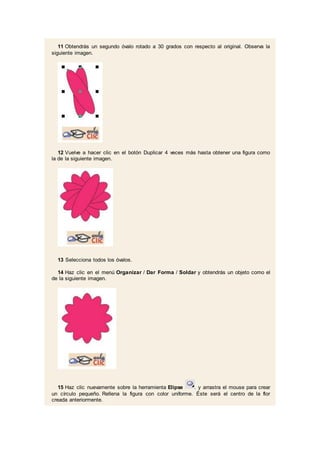

11 Obtendrás un segundo óvalo rotado a 30 grados con respecto al original. Observa la
siguiente imagen.
12 Vuelve a hacer clic en el botón Duplicar 4 veces más hasta obtener una figura como
la de la siguiente imagen.
13 Selecciona todos los óvalos.
14 Haz clic en el menú Organizar / Dar Forma / Soldar y obtendrás un objeto como el
15 Haz clic nuevamente sobre la herramienta Elipse . y arrastra el mouse para crear
un círculo pequeño. Rellena la figura con color uniforme. Éste será el centro de la flor
creada anteriormente.

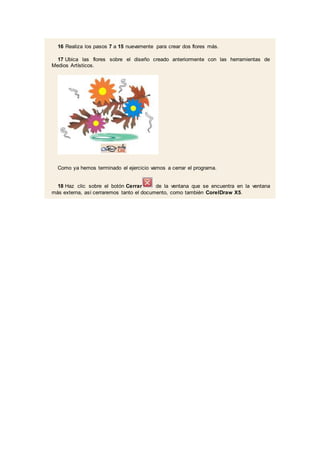

16 Realiza los pasos 7 a 15 nuevamente para crear dos flores más.
17 Ubica las flores sobre el diseño creado anteriormente con las herramientas de
Medios Artísticos.

807

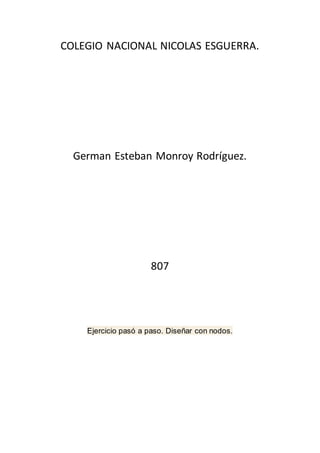

Ejercicio pasó a paso. Diseñar con nodos.

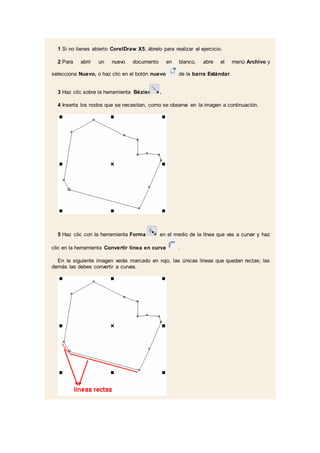

3 Haz clic sobre la herramienta Bézier .
4 Inserta los nodos que se necesitan, como se observa en la imagen a continuación.
5 Haz clic con la herramienta Forma en el medio de la línea que vas a curvar y haz
clic en la herramienta Convertir línea en curva .
En la siguiente imagen verás marcado en rojo, las únicas líneas que quedan rectas; las
demás las debes convertir a curvas.

6 Observa las siguientes imágenes así podrás ver cómo deben quedar los tiradores de
las líneas curvas. Intenta que queden iguales. Luego rellena la figura con color uniforme
anaranjado.
Luego de modificar las líneas curvas, hay que realizar la nariz, un ojo y algunos detalles.

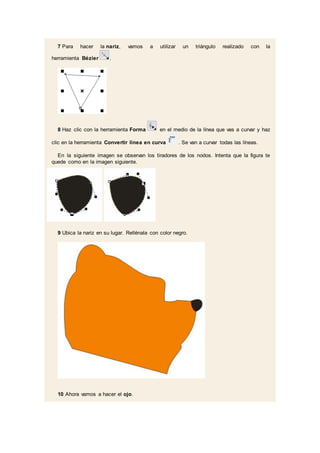

7 Para hacer la nariz, vamos a utilizar un triángulo realizado con la
herramienta Bézier .
clic en la herramienta Convertir línea en curva . Se van a curvar todas las líneas.
En la siguiente imagen se observan los tiradores de los nodos. Intenta que la figura te
quede como en la imagen siguiente.
9 Ubica la nariz en su lugar. Rellénala con color negro.
10 Ahora vamos a hacer el ojo.

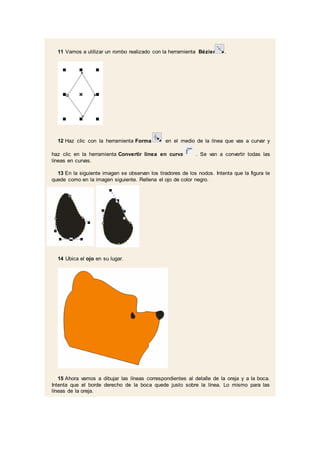

11 Vamos a utilizar un rombo realizado con la herramienta Bézier .
12 Haz clic con la herramienta Forma en el medio de la línea que vas a curvar y
haz clic en la herramienta Convertir línea en curva . Se van a convertir todas las
líneas en curvas.
13 En la siguiente imagen se observan los tiradores de los nodos. Intenta que la figura te
quede como en la imagen siguiente. Rellena el ojo de color negro.
14 Ubica el ojo en su lugar.
15 Ahora vamos a dibujar las líneas correspondientes al detalle de la oreja y a la boca.
Intenta que el borde derecho de la boca quede justo sobre la línea. Lo mismo para las
líneas de la oreja.

16 Falta una oreja, así que la vamos a crear con la herramienta Bézier .
Comenzaremos haciendo un triángulo. Una de las líneas del triángulo va a quedar recta y
las otras dos líneas van curvas.

17 Ubica la oreja en su lugar. Observa que la oreja va detrás de la cara. Para ello
selecciona la oreja y haz clic en Organizar / Orden / Hacia atrás
18 Vamos a crear una ceja. Partimos de una forma creada con la
herramienta Bézier . Todas las líneas son curvas. Modifica con la
herramienta Forma las líneas para que los tiradores queden como los de las figuras
siguientes.
19 Rellena la figura con color negro y ubica la ceja donde corresponde.

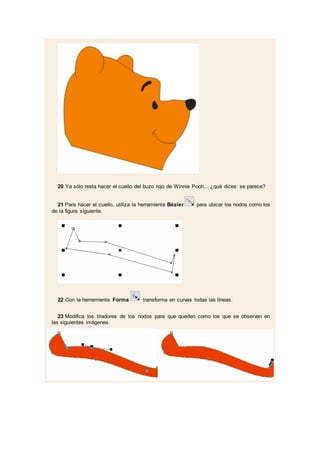

20 Ya sólo resta hacer el cuello del buzo rojo de Winnie Pooh... ¿qué dices: se parece?
21 Para hacer el cuello, utiliza la herramienta Bézier para ubicar los nodos como los
de la figura siguiente.
22 Con la herramienta Forma transforma en curvas todas las líneas.
23 Modifica los tiradores de los nodos para que queden como los que se observan en
las siguientes imágenes.

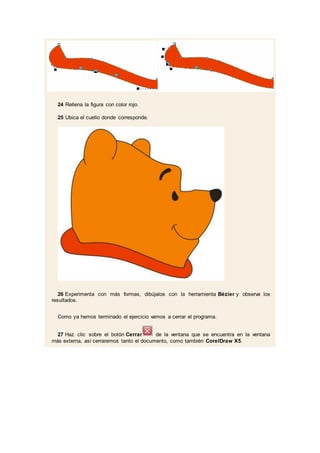

24 Rellena la figura con color rojo.
25 Ubica el cuello donde corresponde.
26 Experimenta con más formas, dibújalos con la herramienta Bézier y observa los
resultados.

807
Ejercicio pasó a paso. Diseñar con nodos 2.

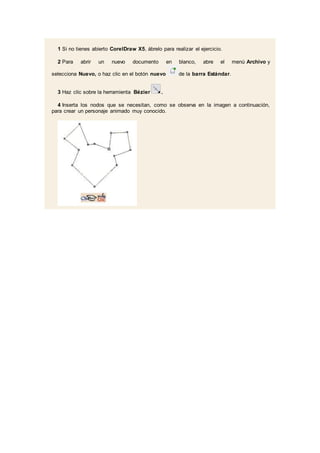

3 Haz clic sobre la herramienta Bézier .
4 Inserta los nodos que se necesitan, como se observa en la imagen a continuación,
para crear un personaje animado muy conocido.

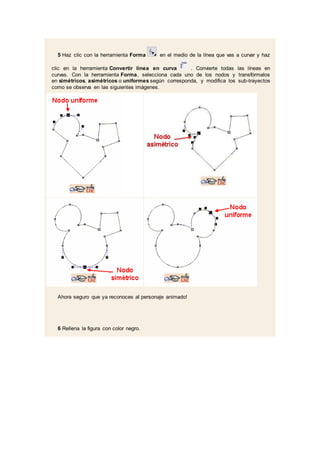

clic en la herramienta Convertir línea en curva . Convierte todas las líneas en
curvas. Con la herramienta Forma, selecciona cada uno de los nodos y transfórmalos
en simétricos, asimétricos o uniformes según corresponda, y modifica los sub-trayectos
como se observa en las siguientes imágenes.
Ahora seguro que ya reconoces al personaje animado!
6 Rellena la figura con color negro.

7 Vamos a dibujar ahora la cara. Inserta los nodos necesarios como observas en la
imagen siguiente. Rellena la figura con color arena.
clic en la herramienta Convertir línea en curva . Convierte todas las líneas en curvas.
Con la herramienta Forma, selecciona cada uno de los nodos y transfórmalos

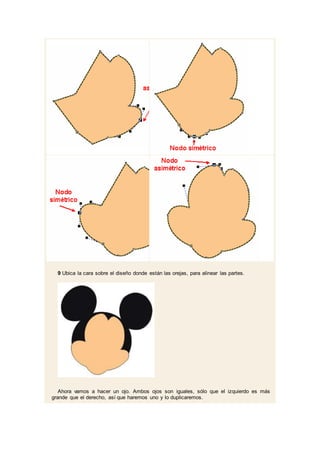

9 Ubica la cara sobre el diseño donde están las orejas, para alinear las partes.
Ahora vamos a hacer un ojo. Ambos ojos son iguales, sólo que el izquierdo es más
grande que el derecho, así que haremos uno y lo duplicaremos.

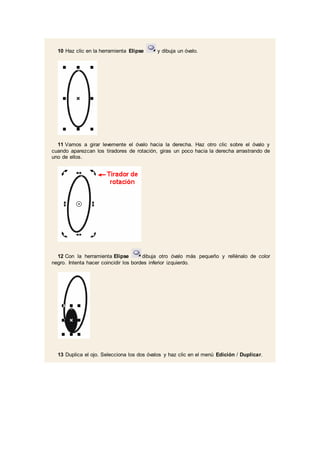

10 Haz clic en la herramienta Elipse y dibuja un óvalo.
11 Vamos a girar levemente el óvalo hacia la derecha. Haz otro clic sobre el óvalo y
cuando aparezcan los tiradores de rotación, giras un poco hacia la derecha arrastrando de
uno de ellos.
12 Con la herramienta Elipse dibuja otro óvalo más pequeño y rellénalo de color
negro. Intenta hacer coincidir los bordes inferior izquierdo.
13 Duplica el ojo. Selecciona los dos óvalos y haz clic en el menú Edición / Duplicar.

Ahora tienes dos ojos iguales. Vamos a achicar el ojo duplicado.
14 Haz clic sobre uno de los tiradores de tamaño y arrástralo hacia adentro para
achicarlo.
15 Rota un poco hacia la derecha el óvalo blanco del ojo más pequeño, para darle un
poco más de gracia a la expresión de la cara.
16 Ubica los ojos dentro de la cara.
Vamos a dibujar la nariz.
17 Dibuja dos nodos con la herramienta Bézier , para que quede una línea.

18 Haz clic con la herramienta Forma dentro de la línea y transfórmala a curva,
haciendo clic en el botón Convertir línea en curva .
19 Modifica los tiradores de los nodos, para crear una curva como la que observas a
continuación.
20 Continuando con la nariz, vamos a utilizar la herramienta Bézier y dibujar nodos
como los de la siguiente imagen.
21 Haz clic con la herramienta Forma dentro de todas las líneas y transfórmalas a
curvas, haciendo clic en el botón Convertir línea en curva .

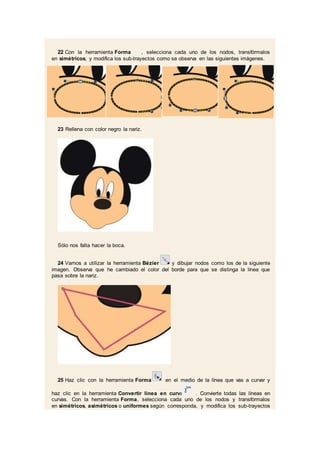

22 Con la herramienta Forma , selecciona cada uno de los nodos, transfórmalos
en simétricos, y modifica los sub-trayectos como se observa en las siguientes imágenes.
23 Rellena con color negro la nariz.
Sólo nos falta hacer la boca.
24 Vamos a utilizar la herramienta Bézier y dibujar nodos como los de la siguiente
imagen. Observa que he cambiado el color del borde para que se distinga la línea que
pasa sobre la nariz.
haz clic en la herramienta Convertir línea en curva . Convierte todas las líneas en

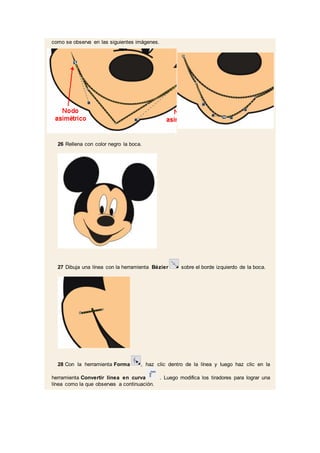

26 Rellena con color negro la boca.
27 Dibuja una línea con la herramienta Bézier sobre el borde izquierdo de la boca.
28 Con la herramienta Forma , haz clic dentro de la línea y luego haz clic en la
herramienta Convertir línea en curva . Luego modifica los tiradores para lograr una
línea como la que observas a continuación.

29 Repite los pasos 27 y 28 para el lado derecho de la boca. Obtén una curva como la
de la imagen.
Vamos a dibujar la lengua.
30 Vamos a utilizar la herramienta Bézier y dibujar nodos como los de la siguiente
imagen. Observa que he cambiado el color del borde (seleccionas la figura y haces clic
derecho sobre el color rojo de la paleta de colores), para que se distinga la lengua que está
sobre la boca que tiene fondo negro.
haz clic en la herramienta Convertir línea en curva . Convierte todas las líneas en

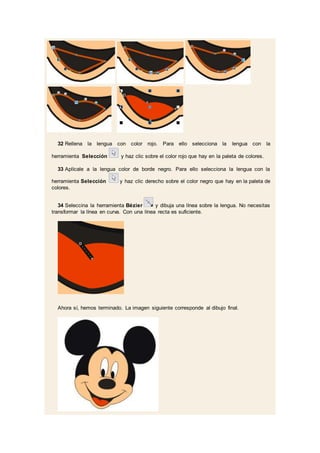

32 Rellena la lengua con color rojo. Para ello selecciona la lengua con la
herramienta Selección y haz clic sobre el color rojo que hay en la paleta de colores.
33 Aplícale a la lengua color de borde negro. Para ello selecciona la lengua con la
herramienta Selección y haz clic derecho sobre el color negro que hay en la paleta de
colores.
34 Seleccina la herramienta Bézier y dibuja una línea sobre la lengua. No necesitas
transformar la línea en curva. Con una línea recta es suficiente.
Ahora sí, hemos terminado. La imagen siguiente corresponde al dibujo final.

35 Experimenta con más formas, dibújalos con la herramienta Bézier y observa los
resultados.
Como agregado, voy a poner a continuación una imagen de lo que puedes hacer con
esta caricatura si deseas continuar dibujando el cuerpo.

807

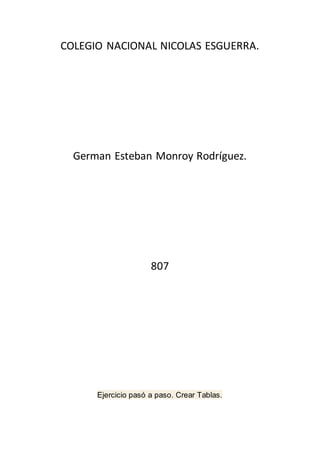

Ejercicio pasó a paso. Crear Tablas.

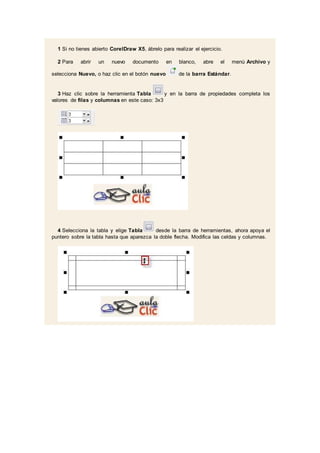

3 Haz clic sobre la herramienta Tabla y en la barra de propiedades completa los
valores de filas y columnas en este caso: 3x3
4 Selecciona la tabla y elige Tabla desde la barra de herramientas, ahora apoya el
puntero sobre la tabla hasta que aparezca la doble flecha. Modifica las celdas y columnas.

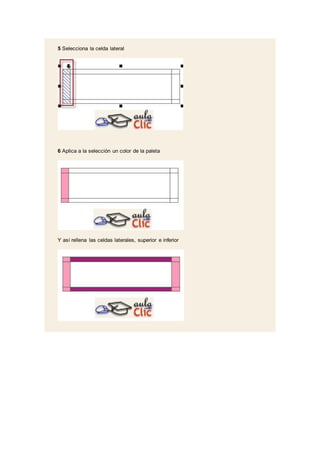

5 Selecciona la celda lateral
6 Aplica a la selección un color de la paleta
Y así rellena las celdas laterales, superior e inferior

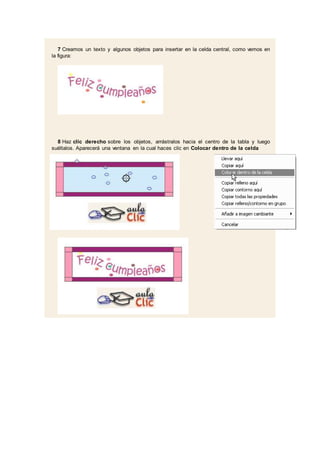

7 Creamos un texto y algunos objetos para insertar en la celda central, como vemos en
la figura:
8 Haz clic derecho sobre los objetos, arrástralos hacia el centro de la tabla y luego
suéltalos. Aparecerá una ventana en la cual haces clic en Colocar dentro de la celda

807
Ejercicio pasó a paso. Aplicar siluetas.

3 Haz clic sobre la herramienta Formas Básicas y selecciona en la barra de
propiedades la forma Gota.
4 Dibuja una gota en tu hoja de trabajo y aplícale relleno azul.
5 Haz clic sobre la herramienta Silueta , haz un clic sobre el objeto dibujado y
arrastra hacia adentro.

6 Modifica las propiedades que se observan a continuación.
Silueta: dentro
Etapas: 8
Descentrado de silueta: 1.5 mm
Color de relleno: celeste
7 Elimina las líneas de contorno, selecciona el objeto dibujado y luego selecciona el
submenú Contorno y haz clic en el botón con la cruz.

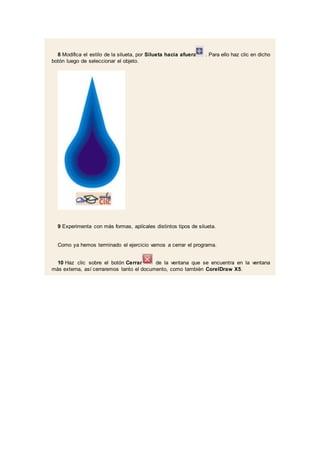

8 Modifica el estilo de la silueta, por Silueta hacia afuera . Para ello haz clic en dicho
botón luego de seleccionar el objeto.
9 Experimenta con más formas, aplícales distintos tipos de silueta.

807

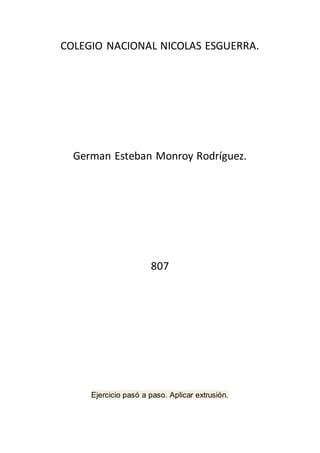

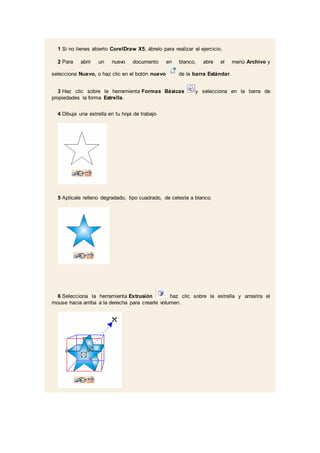

Ejercicio pasó a paso. Aplicar extrusión.

propiedades la forma Estrella.
4 Dibuja una estrella en tu hoja de trabajo
5 Aplícale relleno degradado, tipo cuadrado, de celeste a blanco.
6 Selecciona la herramienta Extrusión , haz clic sobre la estrella y arrastra el
mouse hacia arriba a la derecha para crearle volumen.

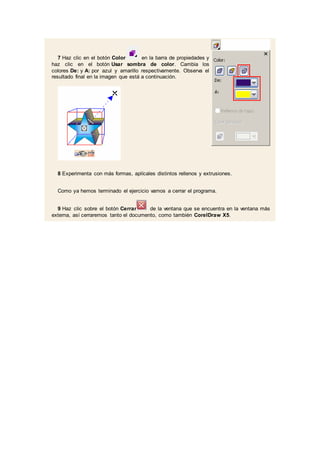

7 Haz clic en el botón Color en la barra de propiedades y
haz clic en el botón Usar sombra de color. Cambia los
colores De: y A: por azul y amarillo respectivamente. Observa el
resultado final en la imagen que está a continuación.
8 Experimenta con más formas, aplícales distintos rellenos y extrusiones.

807
Ejercicio pasó a paso. Aplicar extrusión 2.

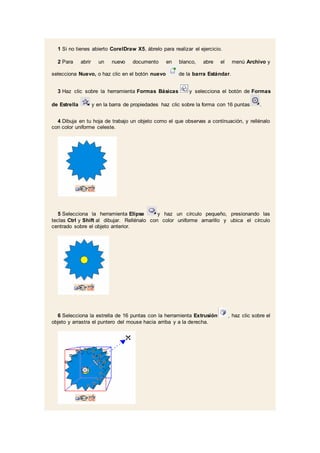

3 Haz clic sobre la herramienta Formas Básicas y selecciona el botón de Formas
de Estrella y en la barra de propiedades haz clic sobre la forma con 16 puntas .
4 Dibuja en tu hoja de trabajo un objeto como el que observas a continuación, y rellénalo
con color uniforme celeste.
5 Selecciona la herramienta Elipse y haz un círculo pequeño, presionando las
teclas Ctrl y Shift al dibujar. Rellénalo con color uniforme amarillo y ubica el círculo
centrado sobre el objeto anterior.
6 Selecciona la estrella de 16 puntas con la herramienta Extrusión , haz clic sobre el
objeto y arrastra el puntero del mouse hacia arriba y a la derecha.

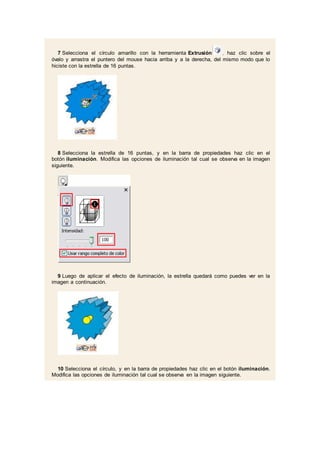

7 Selecciona el círculo amarillo con la herramienta Extrusión , haz clic sobre el
óvalo y arrastra el puntero del mouse hacia arriba y a la derecha, del mismo modo que lo
hiciste con la estrella de 16 puntas.
8 Selecciona la estrella de 16 puntas, y en la barra de propiedades haz clic en el
botón iluminación. Modifica las opciones de iluminación tal cual se observa en la imagen
siguiente.
9 Luego de aplicar el efecto de iluminación, la estrella quedará como puedes ver en la
imagen a continuación.
10 Selecciona el círculo, y en la barra de propiedades haz clic en el botón iluminación.
Modifica las opciones de iluminación tal cual se observa en la imagen siguiente.

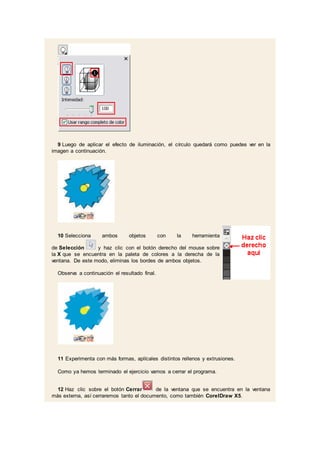

9 Luego de aplicar el efecto de iluminación, el círculo quedará como puedes ver en la
imagen a continuación.
10 Selecciona ambos objetos con la herramienta
de Selección y haz clic con el botón derecho del mouse sobre
la X que se encuentra en la paleta de colores a la derecha de la
ventana. De este modo, eliminas los bordes de ambos objetos.
Observa a continuación el resultado final.
11 Experimenta con más formas, aplícales distintos rellenos y extrusiones.

807
Ejercicio pasó a paso. Aplicar perspectiva.

propiedades la forma Estrella.
4 Dibuja una estrella en tu hoja de trabajo
5 Aplícale relleno degradado, tipo cuadrado, de celeste a blanco.
6 Selecciona el menú Efectos, haz clic sobre la opción Añadir Perspectiva. Haz clic
sobre uno de los nodos y presionando la tecla Ctrl arrastra el mouse hacia arriba a la
derecha.

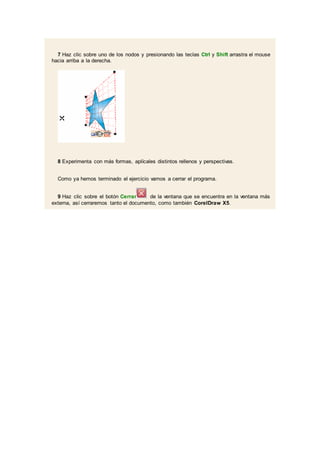

7 Haz clic sobre uno de los nodos y presionando las teclas Ctrl y Shift arrastra el mouse
hacia arriba a la derecha.
8 Experimenta con más formas, aplícales distintos rellenos y perspectivas.

807
Ejercicio pasó a paso. Aplicar sombra.

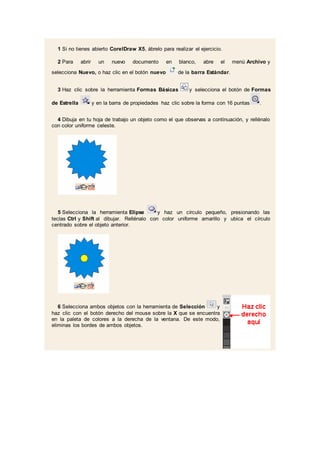

3 Haz clic sobre la herramienta Formas Básicas y selecciona el botón de Formas
de Estrella y en la barra de propiedades haz clic sobre la forma con 16 puntas .
4 Dibuja en tu hoja de trabajo un objeto como el que observas a continuación, y rellénalo
con color uniforme celeste.
5 Selecciona la herramienta Elipse y haz un círculo pequeño, presionando las
teclas Ctrl y Shift al dibujar. Rellénalo con color uniforme amarillo y ubica el círculo
centrado sobre el objeto anterior.
6 Selecciona ambos objetos con la herramienta de Selección y
haz clic con el botón derecho del mouse sobre la X que se encuentra
en la paleta de colores a la derecha de la ventana. De este modo,
eliminas los bordes de ambos objetos.

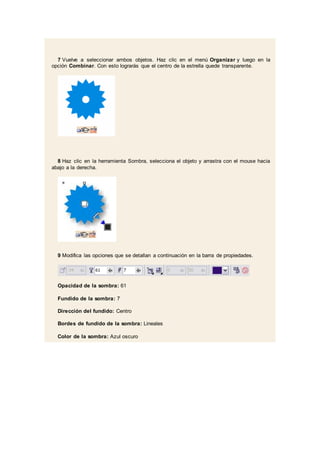

7 Vuelve a seleccionar ambos objetos. Haz clic en el menú Organizar y luego en la
opción Combinar. Con esto lograrás que el centro de la estrella quede transparente.
8 Haz clic en la herramienta Sombra, selecciona el objeto y arrastra con el mouse hacia
abajo a la derecha.
9 Modifica las opciones que se detallan a continuación en la barra de propiedades.
Opacidad de la sombra: 61
Fundido de la sombra: 7
Dirección del fundido: Centro
Bordes de fundido de la sombra: Lineales
Color de la sombra: Azul oscuro

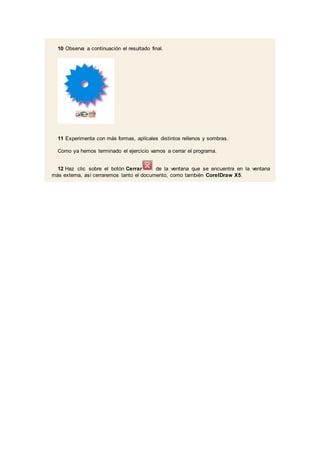

10 Observa a continuación el resultado final.
11 Experimenta con más formas, aplícales distintos rellenos y sombras.

807
Ejercicio pasó a paso. Aplicar Power Clip.

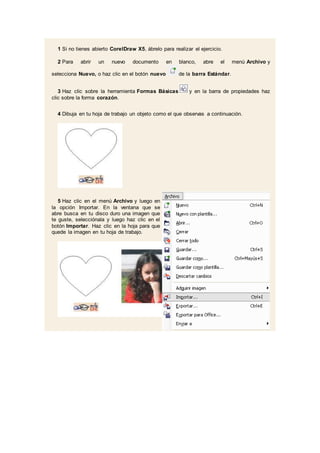

3 Haz clic sobre la herramienta Formas Básicas y en la barra de propiedades haz
clic sobre la forma corazón.
4 Dibuja en tu hoja de trabajo un objeto como el que observas a continuación.
5 Haz clic en el menú Archivo y luego en
la opción Importar. En la ventana que se
abre busca en tu disco duro una imagen que
te guste, selecciónala y luego haz clic en el
botón Importar. Haz clic en la hoja para que
quede la imagen en tu hoja de trabajo.

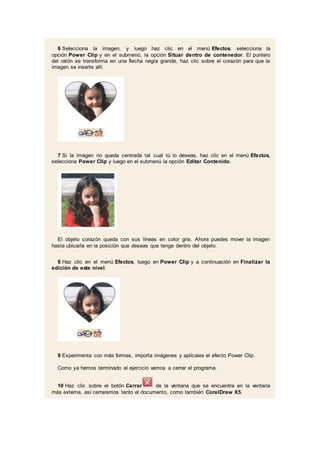

6 Selecciona la imagen, y luego haz clic en el menú Efectos, selecciona la
opción Power Clip y en el submenú, la opción Situar dentro de contenedor. El puntero
del ratón se transforma en una flecha negra grande, haz clic sobre el corazón para que la
imagen se inserte allí.
7 Si la imagen no queda centrada tal cual tú lo deseas, haz clic en el menú Efectos,
selecciona Power Clip y luego en el submenú la opción Editar Contenido.
El objeto corazón queda con sus líneas en color gris. Ahora puedes mover la imagen
hasta ubicarla en la posición que deseas que tenga dentro del objeto.
8 Haz clic en el menú Efectos, luego en Power Clip y a continuación en Finalizar la
edición de este nivel.
9 Experimenta con más formas, importa imágenes y aplícales el efecto Power Clip.

807

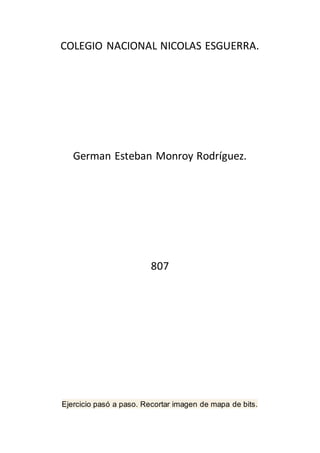

Ejercicio pasó a paso. Recortar imagen de mapa de bits.

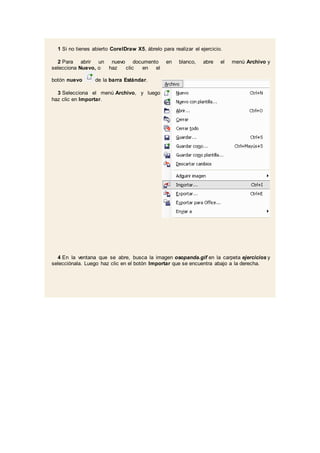

3 Selecciona el menú Archivo, y luego
haz clic en Importar.

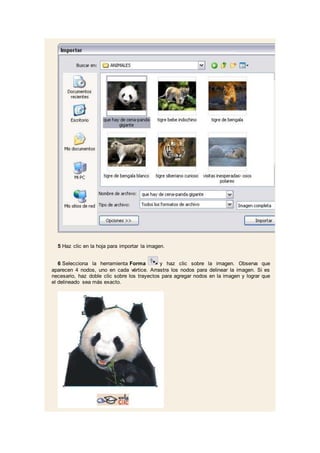

4 En la ventana que se abre, busca la imagen osopanda.gif en la carpeta ejercicios y
selecciónala. Luego haz clic en el botón Importar que se encuentra abajo a la derecha.

5 Haz clic en la hoja para importar la imagen.
6 Selecciona la herramienta Forma y haz clic sobre la imagen. Observa que
aparecen 4 nodos, uno en cada vértice. Arrastra los nodos para delinear la imagen. Si es
necesario, haz doble clic sobre los trayectos para agregar nodos en la imagen y lograr que
el delineado sea más exacto.

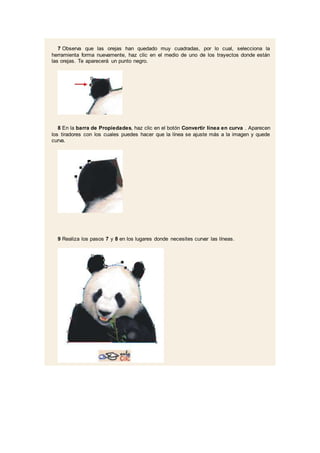

7 Observa que las orejas han quedado muy cuadradas, por lo cual, selecciona la
herramienta forma nuevamente, haz clic en el medio de uno de los trayectos donde están
las orejas. Te aparecerá un punto negro.
8 En la barra de Propiedades, haz clic en el botón Convertir línea en curva . Aparecen
los tiradores con los cuales puedes hacer que la línea se ajuste más a la imagen y quede
curva.
9 Realiza los pasos 7 y 8 en los lugares donde necesites curvar las líneas.

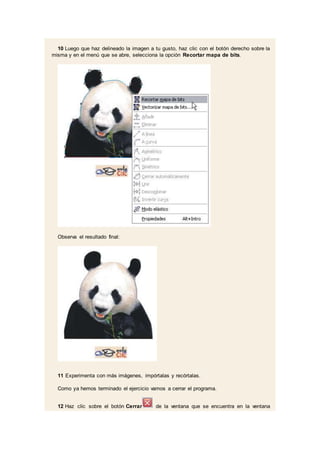

10 Luego que haz delineado la imagen a tu gusto, haz clic con el botón derecho sobre la
misma y en el menú que se abre, selecciona la opción Recortar mapa de bits.
Observa el resultado final:
11 Experimenta con más imágenes, impórtalas y recórtalas.

807

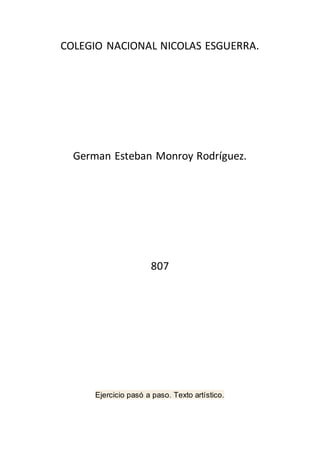

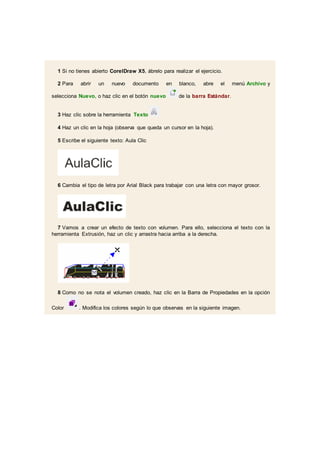

Ejercicio pasó a paso. Texto artístico.

3 Haz clic sobre la herramienta Texto
4 Haz un clic en la hoja (observa que queda un cursor en la hoja).
5 Escribe el siguiente texto: Aula Clic
6 Cambia el tipo de letra por Arial Black para trabajar con una letra con mayor grosor.
7 Vamos a crear un efecto de texto con volumen. Para ello, selecciona el texto con la
herramienta Extrusión, haz un clic y arrastra hacia arriba a la derecha.
8 Como no se nota el volumen creado, haz clic en la Barra de Propiedades en la opción
Color . Modifica los colores según lo que observas en la siguiente imagen.

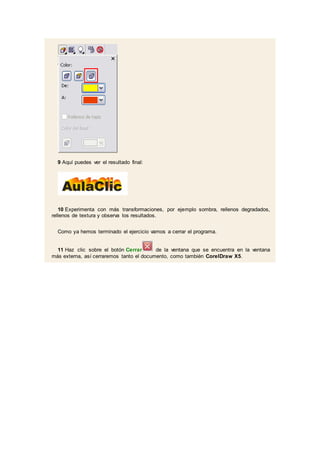

9 Aquí puedes ver el resultado final:
10 Experimenta con más transformaciones, por ejemplo sombra, rellenos degradados,
rellenos de textura y observa los resultados.

807
Ejercicio pasó a paso. Texto de párrafo.

3 Haz clic sobre la herramienta Texto
4 Haz un clic en la hoja y arrastra el ratón para crear un cuadro de texto de párrafo.
5 Selecciona el texto que está a continuación y haz clic en el menú Edición / Copiar.
"Importación de archivos
La aplicación permite importar archivos creados en otras aplicaciones. Por ejemplo,
puede importar archivos en formato PDF (Portable Documento Formato), JPEG o AI
(Adobe Ilustrador).Puede importar un archivo y colocarlo en la ventana de aplicación activa
como un objeto. Asimismo, es posible modificar el tamaño del archivo y centrarlo al
importarlo. El archivo importado se convierte en parte del archivo activo. Al importar un
mapa de bits, es posible volver a muestrearlo para reducir el tamaño del archivo o
recortarlo para eliminar las áreas no utilizadas de la foto. También puede recortar un mapa
de bits para seleccionar sólo el área y tamaño exactos de la imagen que desee importar.
Al importar un archivo de una versión anterior de CorelDraw que contenga texto en un
idioma distinto del empleado por el sistema operativo, puede utilizar la configuración de la
página de códigos para asegurarse de que el texto se muestre correctamente."
6 Haz clic en CorelDraw, dentro del cuadro de texto de párrafo y selecciona el
menú Edición / Pegar. Intenta que quede texto que no se visualice en el cuadro.

7 Con el botón que se encuentra al pie de la página, agrega la página 2.
8 Selecciona con la herramienta de Selección el cuadro de texto de párrafo. Haz clic en
el triángulo que se encuentra en la parte inferior de dicho cuadro.
9 Pasa a la página 2. Allí haz un clic y sin soltar arrastra hasta crear otro cuadro de texto
de párrafo.

Observa que aparece un cuadro azul indicando que el texto viene de la Página 1.
10 Pasa a la Página 1.
11 Selecciona el cuadro de texto que allí se encuentra y observa que aparece un cuadro
azul indicando que el texto continúa en la página 2.

12 Experimenta con más cuadros de texto de párrafo, intentando crear una publicación,
por ejemplo una revista o un diario.

807
Ejercicio pasó a paso. Trabajar con capas

3 Selecciona el menú Ventana, luego Ventanas acoplables y
selecciona Administrador de objetos.
4 Dibuja una rectángulo rojo si borde en tu hoja de trabajo.
.

5 Haz doble clic sobre el nombre de la capa Capa1 y escribe fondo.
6 Haz clic en crear nueva capa y escribe texto en el nombre de la capa sobre el
rectángulo.

7 Ahora escribe un texto sobre el rectángulo que tienes en la hoja de trabajo.
Hemos designado 2 capas: Una se llama fondo, que es la que contiene el cuadrado rojo
y otra se llama texto que es la que contiene el texto de la imagen.
8 Experimenta con distintos fondos: otro color, una imagen o un dibujo. Y también
puedes sobre el fondo con textos figuras o imágenes. Puedes apilar tantas capas como
objetos desees.
9.Haz clic sobre el botón Cerrar de la ventana que se encuentra en la ventana más

Ejercicos paso a paso corel draw x5.

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Ejercicos paso a paso corel draw x5.

Más de German Monroy Rodriguez

Ejercicos paso a paso corel draw x5.
