El disco duro

Maite García 2ºB
1

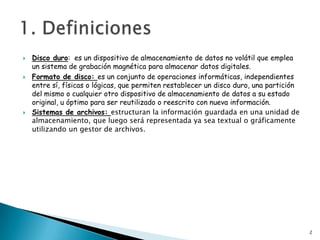

 Disco duro: es un dispositivo de almacenamiento de datos no volátil que emplea
un sistema de grabación magnética para almacenar datos digitales.
 Formato de disco: es un conjunto de operaciones informáticas, independientes
entre sí, físicas o lógicas, que permiten restablecer un disco duro, una partición
del mismo o cualquier otro dispositivo de almacenamiento de datos a su estado
original, u óptimo para ser reutilizado o reescrito con nueva información.
 Sistemas de archivos: estructuran la información guardada en una unidad de
almacenamiento, que luego será representada ya sea textual o gráficamente
utilizando un gestor de archivos.

2

 Dentro de un disco duro hay uno o varios discos concéntricos
llamados platos (normalmente entre 2 y 4, aunque pueden ser hasta 6 ó 7 según el
modelo), y que giran todos a la vez sobre el mismo eje, al que están unidos.
El cabezal está formado por un conjunto de brazos paralelos a los
platos, alineados verticalmente y que también se desplazan de forma
simultánea, en cuya punta están las cabezas de lectura/escritura. Por norma
general hay una cabeza de lectura/escritura para cada superficie de cada plato.
Los cabezales pueden moverse hacia el interior o el exterior de los platos, lo cual
combinado con la rotación de los mismos permite que los cabezales puedan
alcanzar cualquier posición de la superficie de los platos…

3

 Formateo de bajo nivel es el que define el tamaño de los sectores, así como su
ubicación en los discos. En los discos duros este tipo de formateo no suele ser
necesario hacerlo por parte del usuario, ya que los discos duros vienen ya con el
formateo físico hecho de fabrica.
Es un tipo de formateo que no se hace a través del sistema operativo o utilidades
de estos SO, sino que hay que hacerlo a través de unos programas específicos
para ello, generalmente proporcionados como utilidades por los propios
fabricantes del disco.
Además, este formato no se suele perder, salvo por averías causadas por campos
magnéticos, elevadas temperaturas o por un problema físico en el disco duro.
Es un tipo de formateo muy lento, pudiendo llegar a tardarse en el varias horas

4

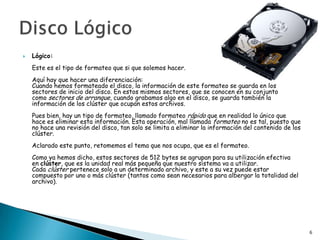

 Lógico:
Este es el tipo de formateo que si que solemos hacer.
Aquí hay que hacer una diferenciación:
Cuando hemos formateado el disco, la información de este formateo se guarda en los
sectores de inicio del disco. En estos mismos sectores, que se conocen en su conjunto
como sectores de arranque, cuando grabamos algo en el disco, se guarda también la
información de los clúster que ocupan estos archivos.
Pues bien, hay un tipo de formateo, llamado formateo rápido que en realidad lo único que
hace es eliminar esta información. Esta operación, mal llamada formateo no es tal, puesto que
no hace una revisión del disco, tan solo se limita a eliminar la información del contenido de los
clúster.
Aclarado este punto, retomemos el tema que nos ocupa, que es el formateo.
Como ya hemos dicho, estos sectores de 512 bytes se agrupan para su utilización efectiva
en clúster, que es la unidad real más pequeña que nuestro sistema va a utilizar.
Cada clúster pertenece solo a un determinado archivo, y este a su vez puede estar
compuesto por uno o más clúster (tantos como sean necesarios para albergar la totalidad del
archivo).

6

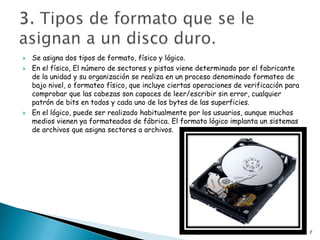

 Se asigna dos tipos de formato, físico y lógico.
 En el físico, El número de sectores y pistas viene determinado por el fabricante
de la unidad y su organización se realiza en un proceso denominado formateo de
bajo nivel, o formateo físico, que incluye ciertas operaciones de verificación para
comprobar que las cabezas son capaces de leer/escribir sin error, cualquier
patrón de bits en todos y cada uno de los bytes de las superficies.
 En el lógico, puede ser realizado habitualmente por los usuarios, aunque muchos
medios vienen ya formateados de fábrica. El formato lógico implanta un sistemas
de archivos que asigna sectores a archivos.

Diego Quintana 2ºb 7

 El funcionamiento de un disco duro se da de la siguiente manera:
 1. primero cada superficie magnetica tiene asigando uno de los cabezales de
lectura/escritura de la unidad como se sabe según la geometria de disco hay un
cabezal de lectura/escritura para cada cara del plato.
 2. El conjunto de cabezales se puede desplazar linealmente desde el exterior
hasta el interior de la pila de platos o discos mediante un brazo mecánico que los
transporta.
 3. Para que los cabezales tengan acceso a la totalidad de los datos es necesario
que la pila de platos gire, este giro se va a realizar a una velocidad constante y no
va a parar mientras esté encendido el ordenador.
 3.1 para los discos flexibles el giro se produce solo cuando se esté efectuando
una operación de lectura/escritura, el resto del tiempo permanece en reposo
como ocurre con los disquetes.
 4. al realizar una operación de lectura en el disco duro se desplaza los cabezales
de lectura/escritura hasta donde empiezan los datos.

8

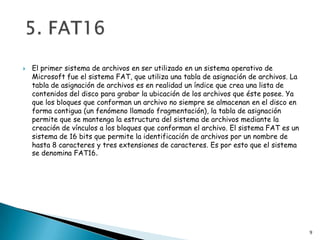

 El primer sistema de archivos en ser utilizado en un sistema operativo de
Microsoft fue el sistema FAT, que utiliza una tabla de asignación de archivos. La
tabla de asignación de archivos es en realidad un índice que crea una lista de
contenidos del disco para grabar la ubicación de los archivos que éste posee. Ya
que los bloques que conforman un archivo no siempre se almacenan en el disco en
forma contigua (un fenómeno llamado fragmentación), la tabla de asignación
permite que se mantenga la estructura del sistema de archivos mediante la
creación de vínculos a los bloques que conforman el archivo. El sistema FAT es un
sistema de 16 bits que permite la identificación de archivos por un nombre de
hasta 8 caracteres y tres extensiones de caracteres. Es por esto que el sistema
se denomina FAT16.

9

 FAT32 fue la respuesta para superar el límite de tamaño de FAT16 al mismo
tiempo que se mantenía la compatibilidad con MS-DOS en modo real.
 En teoría, esto debería permitir aproximadamente 268.435.538 clusters,
arrojando tamaños de almacenamiento cercanos a los ocho terabytes.
 Microsoft afirma que es una decisión de diseño, sin embargo, es capaz de leer
particiones mayores creadas por otros medios.
 FAT32 apareció por primera vez en Windows 95 OSR2. Era necesario
reformatear para usar las ventajas de FAT32. Windows 98 incorporó una
herramienta para convertir de FAT16 a FAT32 sin pérdida de los datos.
 El tamaño máximo de un archivo en FAT32 es 4 GiB (232−1 bytes), lo que resulta
engorroso para aplicaciones de captura y edición de video, ya que los archivos
generados por éstas superan fácilmente ese límite.

10

 Es un sistema de archivos de Windows NT incluido en las versiones de Windows.

 Permite definir el tamaño del clúster, a partir de 512 bytes (tamaño mínimo de
un sector) de forma independiente al tamaño de la partición.
 Es un sistema adecuado para las particiones de gran tamaño requeridas en
estaciones de trabajo de alto rendimiento y servidores puede manejar volúmenes
de, teóricamente, hasta 264–1 clústeres. En la práctica, el máximo volumen NTFS
soportado es de 232–1 clústeres.
 Su principal inconveniente es que necesita para sí mismo una buena cantidad de
espacio en disco duro, por lo que no es recomendable su uso en discos con menos
de 400 MiB libres.

11

 Los grandes fabricantes de discos duros han abierto programas de investigación
y desarrollo para crear modelos ultra delgados de 5 milímetros de grosor, como
alternativa a la gran presencia en ultrabooks de las unidades de estado sólido
basadas en memorias NAND flash.
 El diseño ultraligero de las especificaciones de los Ultrabook, junto a las
necesidades de menor consumo y mayor velocidad de arranque y acceso a
aplicaciones, está convirtiendo a las SSD en elverdadero estándar de
almacenamiento en estos equipos e incluso compañías como Intel trabajan ya
en nuevas generaciones de SSDs para ultrabooks.

 Los discos duros de 5 milímetros permitirían seguir rebajando el grosor de estos
portátiles y disminuirían su consumo, temperatura y ruido emitido frente a los
discos duros existentes.

13

 Los discos SSD parecen estar de moda en los últimos tiempos. Muchos
fabricantes de portátiles los están adoptando, especialmente en la gama de
ultraportátiles y en portátiles de gama alta.

 Entre las ventajas de los discos SSD encontramos un menor tiempo de acceso a
los datos (además de ser este constante), algo en lo que los disco duros han
mejorado bastante, un menor consumo de batería, algo discutible y que habría
que comprobar con datos, y, teóricamente, una mayor fiabilidad, ya que no
dependen de elementos mecánicos, por lo que pueden resistir sin problemas
golpes y caídas.

 A favor de los discos duros tenemos que están disponibles con grandes
capacidades de almacenamiento, con tamaños cada día más reducidos y con unos
precios bastante razonables. En una época en que la cantidad de datos que
almacenamos en nuestros ordenadores es tan alta es algo a tener en cuenta.

14

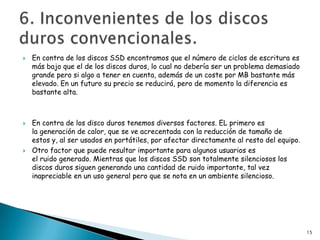

 En contra de los discos SSD encontramos que el número de ciclos de escritura es
más bajo que el de los discos duros, lo cual no debería ser un problema demasiado
grande pero si algo a tener en cuenta, además de un coste por MB bastante más
elevado. En un futuro su precio se reducirá, pero de momento la diferencia es
bastante alta.

 En contra de los disco duros tenemos diversos factores. EL primero es
la generación de calor, que se ve acrecentada con la reducción de tamaño de
estos y, al ser usados en portátiles, por afectar directamente al resto del equipo.
 Otro factor que puede resultar importante para algunos usuarios es
el ruido generado. Mientras que los discos SSD son totalmente silenciosos los
discos duros siguen generando una cantidad de ruido importante, tal vez
inapreciable en un uso general pero que se nota en un ambiente silencioso.

15

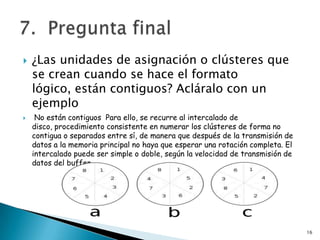

 ¿Las unidades de asignación o clústeres que
se crean cuando se hace el formato
lógico, están contiguos? Acláralo con un
ejemplo
 No están contiguos Para ello, se recurre al intercalado de
disco, procedimiento consistente en numerar los clústeres de forma no
contigua o separados entre sí, de manera que después de la transmisión de
datos a la memoria principal no haya que esperar una rotación completa. El
intercalado puede ser simple o doble, según la velocidad de transmisión de
datos del buffer.

16
