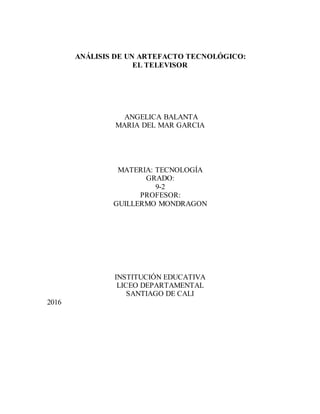

1. ANÁLISIS DE UN ARTEFACTO TECNOLÓGICO:
EL TELEVISOR
ANGELICA BALANTA
MARIA DEL MAR GARCIA
MATERIA: TECNOLOGÍA
GRADO:
9-2
PROFESOR:
GUILLERMO MONDRAGON
INSTITUCIÓN EDUCATIVA
LICEO DEPARTAMENTAL
SANTIAGO DE CALI
2016

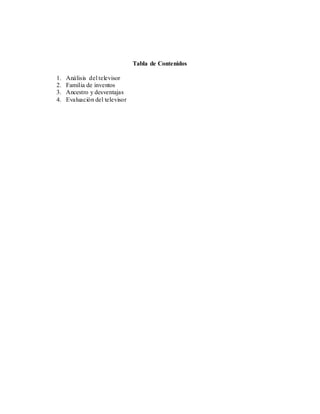

2. Tabla de Contenidos
1. Análisis del televisor
2. Familia de inventos
3. Ancestro y desventajas
4. Evaluación del televisor
3. Análisis del televisor
El televisor tiene los siguientes elementos:
1. Sintonizador el cual es el encargado de sintonizar el canal que se desea visualizar
y trabaja en conjunto en el microcontrolador.
2. El microcontrolador es el sistema de control( algunos técnicos lo llaman el
cerebro del televisor). encargado de varios funciones como: la ejecución de
órdenes externas recibidas desde los usuarios ya sea a través del control remoto o
del teclado frontal. aquí se pueden fijar datos para la programación de canales,
sintonía, volumen, etc. y entrar en modo de servicio. supervisa que el objeto esté
funcionando de forma correcta y en el momento de algún inconveniente, este es el
responsable de cortar el encendido del televisor dejándolo en standby o emitiendo
algún código error
3. Jungla este realiza diferentes funciones como son el procesamiento de
audio,video, croma, sincronismo verticales y horizontales, etc
4. Audio es el encargado de amplificar el audio que ya está separado, viene del
integrado jungla y que luego es entregado a los parlantes o bocinas
5. Video es el encargado de amplificar el video que ya está separado, viene del
integrado jungla con sus respectivos colores para entregarlo a los catados de del
cañón electrónico del TRC
6. Vertical es el encargado de generar el barrio de exploración vertical en el TRC a
través del yugo
7. Horizontal es el encargado de generar el barrido de exploración horizontal en el
TRC a través del yugo y crea la conmutación al flyback con el transistor de salida
horizontal para que genere el alto voltaje que es aplicado al ánodo del TRC
8. Yugo es el encargado de ejecutar la deflexión vertical y horizontal de los
electrones que son bombardeados al ánodo del cinescopio o TRC para la
construcción de la imagen a lo ancho y alto de la pantalla
9. Flyback es el encargado de administrar el alto voltaje al ánodo del TRC para que
se produzca la atracción de los electrones que son enviados desde el cátodo del
trc. regula el focus y el screen de la pantalla para lograr mayor nitidez de la
imagen
10. Bocina: es el encargado de convertir la señal o energía eléctrica en energía
acústica
11. Tubo de rayos catódicos (TRC) es la encargado de mostrar la imagen que se
capta desde la antena convirtiendo la señal eléctrica en imagen. Esta forma por el
filamento, cátodos ánodos y rejillas que controlan el flujo de electrones que
chocan con los respectivos fósforos
12. Fuente de alimentación es el encargado de alimentar varios circuitos del televisor
como son el flyback, audio, sintonizador, jungla, microcontrolador, etc. también
incluye el sistema de desmagnetización de la pantalla
13. Protecciones son circuitos encargados de realizar ciertas protecciones en los
televisores trc

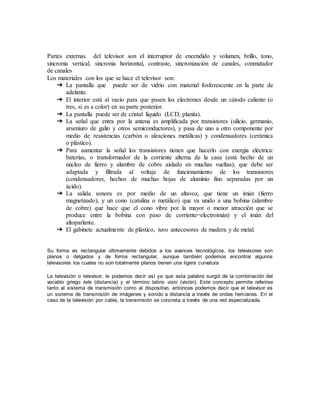

4. Partes externas del televisor son el interruptor de encendido y volumen, brillo, tono,
sincronia vertical, sincronia horizontal, contraste, sincronización de canales, conmutador
de canales
Los materiales con los que se hace el televisor son:
➔ La pantalla que puede ser de vidrio con material fosforescente en la parte de
adelante.
➔ El interior está al vacío para que pasen los electrones desde un cátodo caliente (o
tres, si es a color) en su parte posterior.
➔ La pantalla puede ser de cristal líquido (LCD, planita).
➔ La señal que entra por la antena es amplificada por transistores (silicio, germanio,
arseniuro de galio y otros semiconductores), y pasa de uno a otro componente por
medio de resistencias (carbón o aleaciones metálicas) y condensadores (cerámica
o plástico).
➔ Para aumentar la señal los transistores tienen que hacerlo con energía eléctrica:
baterías, o transformador de la corriente alterna de la casa (está hecho de un
núcleo de fierro y alambre de cobre aislado en muchas vueltas), que debe ser
adaptada y filtrada al voltaje de funcionamiento de los transistores
(condensadores, hechos de muchas hojas de aluminio fino separadas por un
ácido).
➔ La salida sonora es por medio de un altavoz, que tiene un imán (fierro
magnetizado), y un cono (catulina o metálico) que va unido a una bobina (alambre
de cobre) que hace que el cono vibre por la mayor o menor atracción que se
produce entre la bobina con paso de corriente=electroimán) y el imán del
altoparlante.
➔ El gabinete actualmente de plástico, tuvo antecesores de madera y de metal.
Su forma es rectangular últimamente debidos a los avances tecnológicos, los televisores son
planos o delgados y de forma rectangular, aunque también podemos encontrar algunos
televisores los cuales no son totalmente planos tienen una ligera curvatura
La televisión o televisor, le podemos decir así ya que esta palabra surgió de la combinación del
vocablo griego tele (distancia) y el término latino visio (visión). Este concepto permite referirse
tanto al sistema de transmisión como al dispositivo, entonces podemos decir que el televisor es
un sistema de transmisión de imágenes y sonido a distancia a través de ondas hercianas. En el
caso de la televisión por cable, la transmisión se concreta a través de una red especializada.

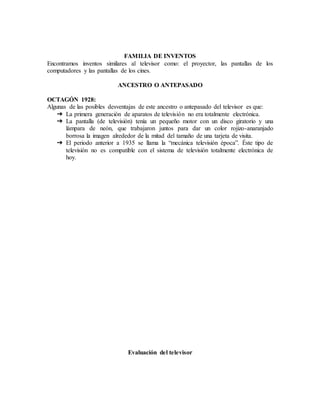

5. FAMILIA DE INVENTOS
Encontramos inventos similares al televisor como: el proyector, las pantallas de los
computadores y las pantallas de los cines.
ANCESTRO O ANTEPASADO
OCTAGÓN 1928:
Algunas de las posibles desventajas de este ancestro o antepasado del televisor es que:
➔ La primera generación de aparatos de televisión no era totalmente electrónica.
➔ La pantalla (de televisión) tenía un pequeño motor con un disco giratorio y una
lámpara de neón, que trabajaron juntos para dar un color rojizo-anaranjado
borrosa la imagen alrededor de la mitad del tamaño de una tarjeta de visita.
➔ El periodo anterior a 1935 se llama la “mecánica televisión época”. Éste tipo de
televisión no es compatible con el sistema de televisión totalmente electrónica de
hoy.
Evaluación del televisor

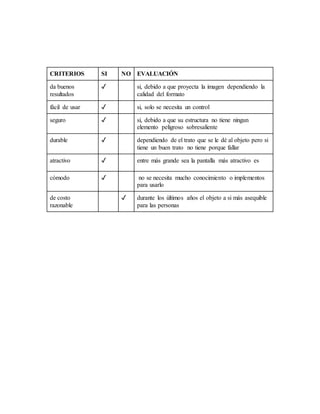

6. CRITERIOS SI NO EVALUACIÓN
da buenos
resultados
✓ si, debido a que proyecta la imagen dependiendo la
calidad del formato
fácil de usar ✓ si, solo se necesita un control
seguro ✓ si, debido a que su estructura no tiene ningun
elemento peligroso sobresaliente
durable ✓ dependiendo de el trato que se le dé al objeto pero si
tiene un buen trato no tiene porque fallar
atractivo ✓ entre más grande sea la pantalla más atractivo es
cómodo ✓ no se necesita mucho conocimiento o implementos
para usarlo
de costo
razonable
✓ durante los últimos años el objeto a si más asequible
para las personas
