Este informe describe la construcción de un amplificador de audio de 10W utilizando el circuito integrado TDA2003. Se explica el funcionamiento del TDA2003, los componentes necesarios incluyendo resistencias, capacitores y un parlante de 8Ω, y los pasos para armar el circuito y probar su funcionamiento amplificando señales de audio. El estudiante concluye que el circuito funciona como un amplificador clase B y proporciona una potencia adecuada para aplicaciones como radios de automóvil.

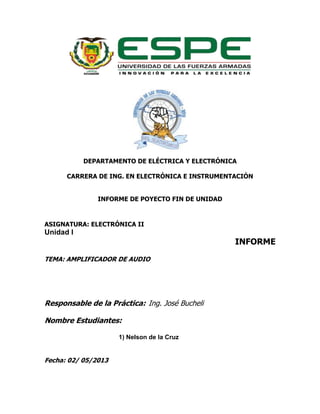

1. DEPARTAMENTO DE ELÉCTRICA Y ELECTRÓNICA
CARRERA DE ING. EN ELECTRÓNICA E INSTRUMENTACIÓN
INFORME DE POYECTO FIN DE UNIDAD
ASIGNATURA: ELECTRÓNICA II
Unidad I
INFORME
TEMA: AMPLIFICADOR DE AUDIO
Responsable de la Práctica: Ing. José Bucheli
Nombre Estudiantes:
1) Nelson de la Cruz
Fecha: 02/ 05/2013

2. ELECTRÓNICA II CARRERA DE ING EN ELECTRÓNICA E INSTRUMENTACIÓN

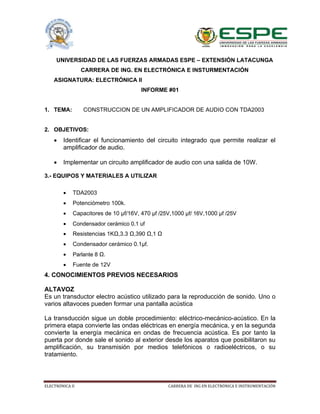

UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE – EXTENSIÓN LATACUNGA
CARRERA DE ING. EN ELECTRÓNICA E INSTURMENTACIÓN
ASIGNATURA: ELECTRÓNICA II
INFORME #01
1. TEMA: CONSTRUCCION DE UN AMPLIFICADOR DE AUDIO CON TDA2003
2. OBJETIVOS:
 Identificar el funcionamiento del circuito integrado que permite realizar el
amplificador de audio.
 Implementar un circuito amplificador de audio con una salida de 10W.
3.- EQUIPOS Y MATERIALES A UTILIZAR
 TDA2003
 Potenciómetro 100k.
 Capacitores de 10 µf/16V, 470 µf /25V,1000 µf/ 16V,1000 µf /25V
 Condensador cerámico 0.1 uf
 Resistencias 1KΩ,3.3 Ω,390 Ω,1 Ω
 Condensador cerámico 0.1µf.
 Parlante 8 Ω.
 Fuente de 12V
4. CONOCIMIENTOS PREVIOS NECESARIOS
ALTAVOZ
Es un transductor electro acústico utilizado para la reproducción de sonido. Uno o
varios altavoces pueden formar una pantalla acústica
La transducción sigue un doble procedimiento: eléctrico-mecánico-acústico. En la
primera etapa convierte las ondas eléctricas en energía mecánica, y en la segunda
convierte la energía mecánica en ondas de frecuencia acústica. Es por tanto la
puerta por donde sale el sonido al exterior desde los aparatos que posibilitaron su
amplificación, su transmisión por medios telefónicos o radioeléctricos, o su
tratamiento.

3. ELECTRÓNICA II CARRERA DE ING EN ELECTRÓNICA E INSTRUMENTACIÓN

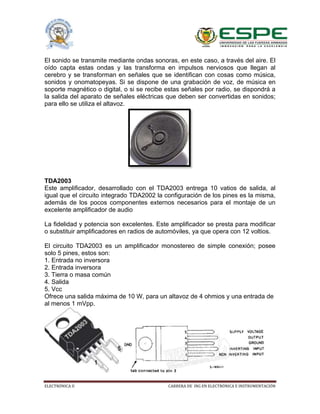

El sonido se transmite mediante ondas sonoras, en este caso, a través del aire. El
oído capta estas ondas y las transforma en impulsos nerviosos que llegan al
cerebro y se transforman en señales que se identifican con cosas como música,
sonidos y onomatopeyas. Si se dispone de una grabación de voz, de música en
soporte magnético o digital, o si se recibe estas señales por radio, se dispondrá a
la salida del aparato de señales eléctricas que deben ser convertidas en sonidos;
para ello se utiliza el altavoz.
TDA2003
Este amplificador, desarrollado con el TDA2003 entrega 10 vatios de salida, al
igual que el circuito integrado TDA2002 la configuración de los pines es la misma,
además de los pocos componentes externos necesarios para el montaje de un
excelente amplificador de audio
La fidelidad y potencia son excelentes. Este amplificador se presta para modificar
o substituir amplificadores en radios de automóviles, ya que opera con 12 voltios.
El circuito TDA2003 es un amplificador monostereo de simple conexión; posee
solo 5 pines, estos son:
1. Entrada no inversora
2. Entrada inversora
3. Tierra o masa común
4. Salida
5. Vcc
Ofrece una salida máxima de 10 W, para un altavoz de 4 ohmios y una entrada de
al menos 1 mVpp.

4. ELECTRÓNICA II CARRERA DE ING EN ELECTRÓNICA E INSTRUMENTACIÓN

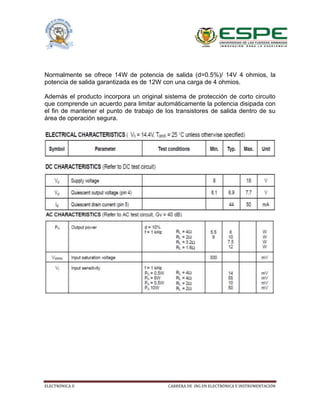

Normalmente se ofrece 14W de potencia de salida (d=0.5%)/ 14V 4 ohmios, la
potencia de salida garantizada es de 12W con una carga de 4 ohmios.
Además el producto incorpora un original sistema de protección de corto circuito
que comprende un acuerdo para limitar automáticamente la potencia disipada con
el fin de mantener el punto de trabajo de los transistores de salida dentro de su
área de operación segura.

5. ELECTRÓNICA II CARRERA DE ING EN ELECTRÓNICA E INSTRUMENTACIÓN

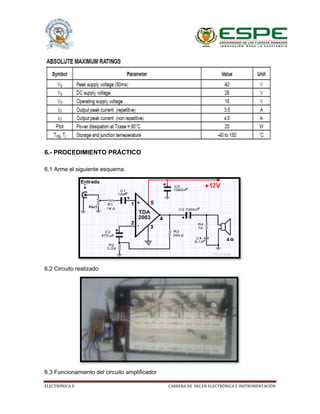

6.- PROCEDIMIENTO PRÁCTICO
6.1 Arme el siguiente esquema.
6.2 Circuito realizado
6.3 Funcionamiento del circuito amplificador

6. ELECTRÓNICA II CARRERA DE ING EN ELECTRÓNICA E INSTRUMENTACIÓN

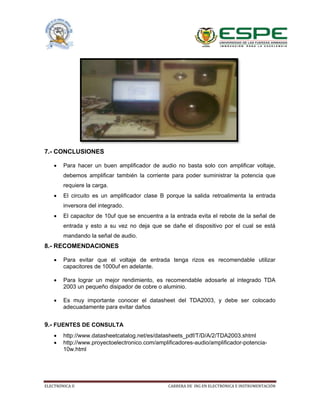

7.- CONCLUSIONES
 Para hacer un buen amplificador de audio no basta solo con amplificar voltaje,
debemos amplificar también la corriente para poder suministrar la potencia que
requiere la carga.
 El circuito es un amplificador clase B porque la salida retroalimenta la entrada
inversora del integrado.
 El capacitor de 10uf que se encuentra a la entrada evita el rebote de la señal de
entrada y esto a su vez no deja que se dañe el dispositivo por el cual se está
mandando la señal de audio.
8.- RECOMENDACIONES
 Para evitar que el voltaje de entrada tenga rizos es recomendable utilizar
capacitores de 1000uf en adelante.
 Para lograr un mejor rendimiento, es recomendable adosarle al integrado TDA
2003 un pequeño disipador de cobre o aluminio.
 Es muy importante conocer el datasheet del TDA2003, y debe ser colocado
adecuadamente para evitar daños
9.- FUENTES DE CONSULTA
 http://www.datasheetcatalog.net/es/datasheets_pdf/T/D/A/2/TDA2003.shtml
 http://www.proyectoelectronico.com/amplificadores-audio/amplificador-potencia-
10w.html
