El CD-ROM es un disco compacto utilizado para almacenar datos, con una capacidad de hasta 800 MB. Creado en 1985 por Sony y Philips, ha sido esencial para la distribución de software, aunque su uso ha disminuido con la llegada de formatos de mayor capacidad como el DVD. El mantenimiento adecuado y la preservación de estos discos son cruciales para evitar la pérdida de datos.

1. HERRAMIENTA MULTIMEDIACD-ROM Y DVD ROM

2. CR-ROMUn CD-ROM (siglas del inglés Compact Disc - Read Only Memory), es un pre-prensado disco compacto que contiene los datosº de acceso, pero sin permisos de escritura, un equipo de almacenamiento y reproducción de música, el CD-ROM estándar fue establecido en 1985 por Sony y Philips. Pertenece a un conjunto de libros de colores conocido como Rainbow Books que contiene las especificaciones técnicas para todos los formatos de discos compactos.

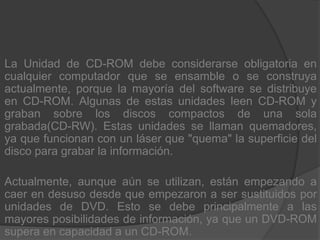

3. La Unidad de CD-ROM debe considerarse obligatoria en cualquier computador que se ensamble o se construya actualmente, porque la mayoría del software se distribuye en CD-ROM. Algunas de estas unidades leen CD-ROM y graban sobre los discos compactos de una sola grabada(CD-RW). Estas unidades se llaman quemadores, ya que funcionan con un láser que "quema" la superficie del disco para grabar la información.Actualmente, aunque aún se utilizan, están empezando a caer en desuso desde que empezaron a ser sustituidos por unidades de DVD. Esto se debe principalmente a las mayores posibilidades de información, ya que un DVD-ROM supera en capacidad a un CD-ROM.

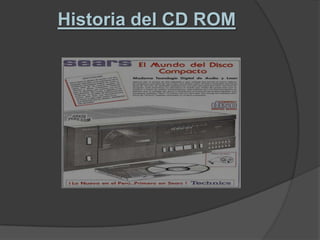

4. Historia del CD ROM

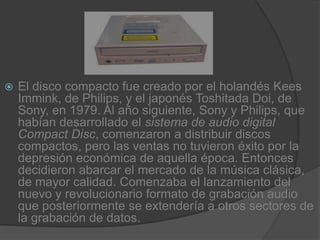

5. El disco compacto fue creado por el holandés Kees Immink, de Philips, y el japonés Toshitada Doi, de Sony, en 1979. Al año siguiente, Sony y Philips, que habían desarrollado el sistema de audio digital Compact Disc, comenzaron a distribuir discos compactos, pero las ventas no tuvieron éxito por la depresión económica de aquella época. Entonces decidieron abarcar el mercado de la música clásica, de mayor calidad. Comenzaba el lanzamiento del nuevo y revolucionario formato de grabación audio que posteriormente se extendería a otros sectores de la grabación de datos.

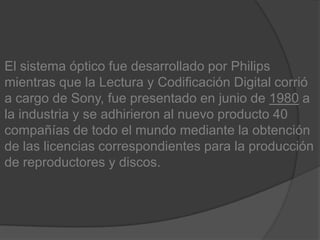

6. El sistema óptico fue desarrollado por Philips mientras que la Lectura y Codificación Digital corrió a cargo de Sony, fue presentado en junio de 1980 a la industria y se adhirieron al nuevo producto 40 compañías de todo el mundo mediante la obtención de las licencias correspondientes para la producción de reproductores y discos.

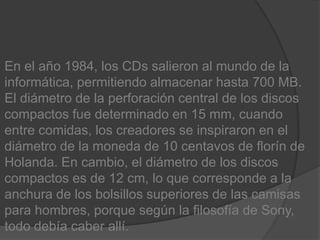

7. En el año 1984, los CDs salieron al mundo de la informática, permitiendo almacenar hasta 700 MB. El diámetro de la perforación central de los discos compactos fue determinado en 15 mm, cuando entre comidas, los creadores se inspiraron en el diámetro de la moneda de 10 centavos de florín de Holanda. En cambio, el diámetro de los discos compactos es de 12 cm, lo que corresponde a la anchura de los bolsillos superiores de las camisas para hombres, porque según la filosofía de Sony, todo debía caber allí.

8. Capacidad

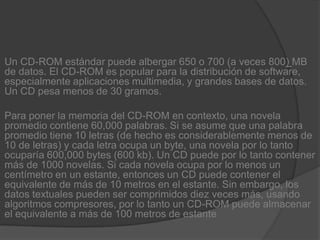

9. Un CD-ROM estándar puede albergar 650 o 700 (a veces 800) MB de datos. El CD-ROM es popular para la distribución de software, especialmente aplicaciones multimedia, y grandes bases de datos. Un CD pesa menos de 30 gramos.Para poner la memoria del CD-ROM en contexto, una novela promedio contiene 60,000 palabras. Si se asume que una palabra promedio tiene 10 letras (de hecho es considerablemente menos de 10 de letras) y cada letra ocupa un byte, una novela por lo tanto ocuparía 600,000 bytes (600 kb). Un CD puede por lo tanto contener más de 1000 novelas. Si cada novela ocupa por lo menos un centímetro en un estante, entonces un CD puede contener el equivalente de más de 10 metros en el estante. Sin embargo, los datos textuales pueden ser comprimidos diez veces más, usando algoritmos compresores, por lo tanto un CD-ROM puede almacenar el equivalente a más de 100 metros de estante

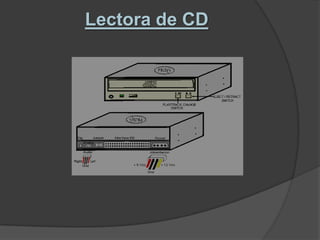

11. Lectora de CD

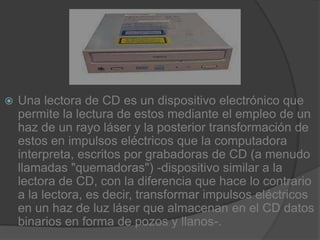

12. Una lectora de CD es un dispositivo electrónico que permite la lectura de estos mediante el empleo de un haz de un rayo láser y la posterior transformación de estos en impulsos eléctricos que la computadora interpreta, escritos por grabadoras de CD (a menudo llamadas "quemadoras") -dispositivo similar a la lectora de CD, con la diferencia que hace lo contrario a la lectora, es decir, transformar impulsos eléctricos en un haz de luz láser que almacenan en el CD datos binarios en forma de pozos y llanos-.

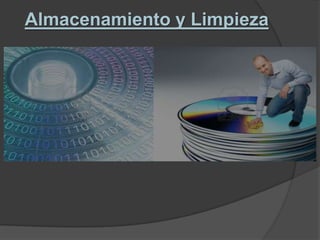

13. Almacenamiento y Limpieza

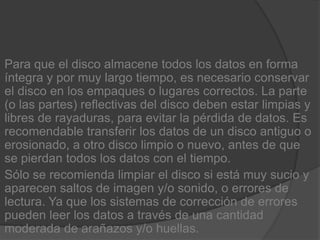

14. Para que el disco almacene todos los datos en forma íntegra y por muy largo tiempo, es necesario conservar el disco en los empaques o lugares correctos. La parte (o las partes) reflectivas del disco deben estar limpias y libres de rayaduras, para evitar la pérdida de datos. Es recomendable transferir los datos de un disco antiguo o erosionado, a otro disco limpio o nuevo, antes de que se pierdan todos los datos con el tiempo.Sólo se recomienda limpiar el disco si está muy sucio y aparecen saltos de imagen y/o sonido, o errores de lectura. Ya que los sistemas de corrección de errores pueden leer los datos a través de una cantidad moderada de arañazos y/o huellas.

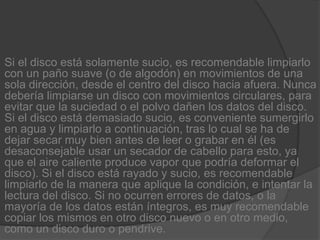

15. Si el disco está solamente sucio, es recomendable limpiarlo con un paño suave (o de algodón) en movimientos de una sola dirección, desde el centro del disco hacia afuera. Nunca debería limpiarse un disco con movimientos circulares, para evitar que la suciedad o el polvo dañen los datos del disco. Si el disco está demasiado sucio, es conveniente sumergirlo en agua y limpiarlo a continuación, tras lo cual se ha de dejar secar muy bien antes de leer o grabar en él (es desaconsejable usar un secador de cabello para esto, ya que el aire caliente produce vapor que podría deformar el disco). Si el disco está rayado y sucio, es recomendable limpiarlo de la manera que aplique la condición, e intentar la lectura del disco. Si no ocurren errores de datos, o la mayoría de los datos están íntegros, es muy recomendable copiar los mismos en otro disco nuevo o en otro medio, como un disco duro o pendrive.

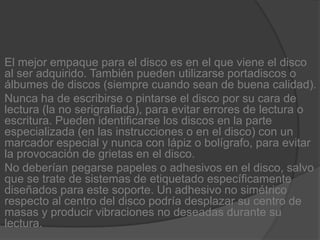

16. El mejor empaque para el disco es en el que viene el disco al ser adquirido. También pueden utilizarse portadiscos o álbumes de discos (siempre cuando sean de buena calidad).Nunca ha de escribirse o pintarse el disco por su cara de lectura (la no serigrafiada), para evitar errores de lectura o escritura. Pueden identificarse los discos en la parte especializada (en las instrucciones o en el disco) con un marcador especial y nunca con lápiz o bolígrafo, para evitar la provocación de grietas en el disco.No deberían pegarse papeles o adhesivos en el disco, salvo que se trate de sistemas de etiquetado específicamente diseñados para este soporte. Un adhesivo no simétrico respecto al centro del disco podría desplazar su centro de masas y producir vibraciones no deseadas durante su lectura.

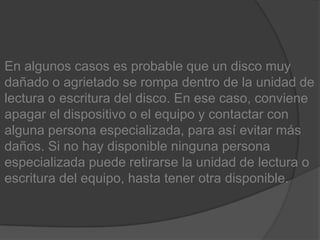

17. En algunos casos es probable que un disco muy dañado o agrietado se rompa dentro de la unidad de lectura o escritura del disco. En ese caso, conviene apagar el dispositivo o el equipo y contactar con alguna persona especializada, para así evitar más daños. Si no hay disponible ninguna persona especializada puede retirarse la unidad de lectura o escritura del equipo, hasta tener otra disponible.

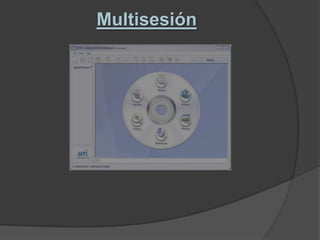

18. Multisesión

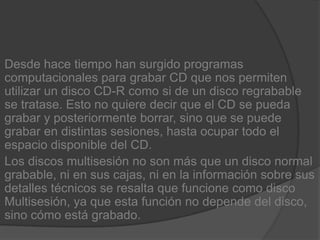

19. Desde hace tiempo han surgido programas computacionales para grabar CD que nos permiten utilizar un disco CD-R como si de un disco regrabable se tratase. Esto no quiere decir que el CD se pueda grabar y posteriormente borrar, sino que se puede grabar en distintas sesiones, hasta ocupar todo el espacio disponible del CD.Los discos multisesión no son más que un disco normal grabable, ni en sus cajas, ni en la información sobre sus detalles técnicos se resalta que funcione como disco Multisesión, ya que esta función no depende del disco, sino cómo está grabado.

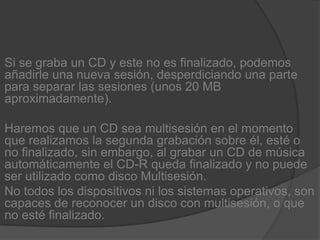

20. Si se graba un CD y este no es finalizado, podemos añadirle una nueva sesión, desperdiciando una parte para separar las sesiones (unos 20 MB aproximadamente).Haremos que un CD sea multisesión en el momento que realizamos la segunda grabación sobre él, esté o no finalizado, sin embargo, al grabar un CD de música automáticamente el CD-R queda finalizado y no puede ser utilizado como disco Multisesión.No todos los dispositivos ni los sistemas operativos, son capaces de reconocer un disco con multisesión, o que no esté finalizado.

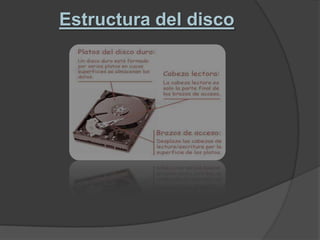

21. Estructura del disco

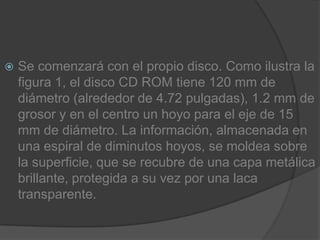

22. Se comenzará con el propio disco. Como ilustra la figura 1, el disco CD ROM tiene 120 mm de diámetro (alrededor de 4.72 pulgadas), 1.2 mm de grosor y en el centro un hoyo para el eje de 15 mm de diámetro. La información, almacenada en una espiral de diminutos hoyos, se moldea sobre la superficie, que se recubre de una capa metálica brillante, protegida a su vez por una laca transparente.

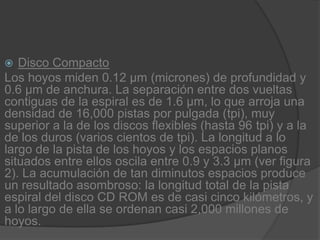

23. Disco CompactoLos hoyos miden 0.12 µm (micrones) de profundidad y 0.6 µm de anchura. La separación entre dos vueltas contiguas de la espiral es de 1.6 µm, lo que arroja una densidad de 16,000 pistas por pulgada (tpi), muy superior a la de los discos flexibles (hasta 96 tpi) y a la de los duros (varios cientos de tpi). La longitud a lo largo de la pista de los hoyos y los espacios planos situados entre ellos oscila entre 0.9 y 3.3 µm (ver figura 2). La acumulación de tan diminutos espacios produce un resultado asombroso: la longitud total de la pista espiral del disco CD ROM es de casi cinco kilómetros, y a lo largo de ella se ordenan casi 2,000 millones de hoyos.

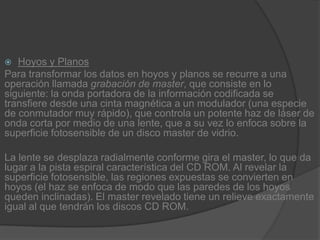

24. Hoyos y PlanosPara transformar los datos en hoyos y planos se recurre a una operación llamada grabación de master, que consiste en lo siguiente: la onda portadora de la información codificada se transfiere desde una cinta magnética a un modulador (una especie de conmutador muy rápido), que controla un potente haz de láser de onda corta por medio de una lente, que a su vez lo enfoca sobre la superficie fotosensible de un disco master de vidrio.La lente se desplaza radialmente conforme gira el master, lo que da lugar a la pista espiral característica del CD ROM. Al revelar la superficie fotosensible, las regiones expuestas se convierten en hoyos (el haz se enfoca de modo que las paredes de los hoyos queden inclinadas). El master revelado tiene un relieve exactamente igual al que tendrán los discos CD ROM.

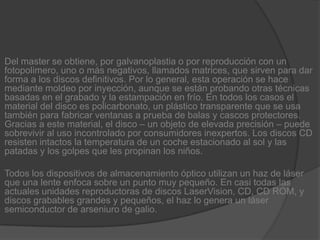

25. Del master se obtiene, por galvanoplastia o por reproducción con un fotopolimero, uno o más negativos, llamados matrices, que sirven para dar forma a los discos definitivos. Por lo general, esta operación se hace mediante moldeo por inyección, aunque se están probando otras técnicas basadas en el grabado y la estampación en frío. En todos los casos el material del disco es policarbonato, un plástico transparente que se usa también para fabricar ventanas a prueba de balas y cascos protectores. Gracias a este material, el disco – un objeto de elevada precisión – puede sobrevivir al uso incontrolado por consumidores inexpertos. Los discos CD resisten intactos la temperatura de un coche estacionado al sol y las patadas y los golpes que les propinan los niños.Todos los dispositivos de almacenamiento óptico utilizan un haz de láser que una lente enfoca sobre un punto muy pequeño. En casi todas las actuales unidades reproductoras de discos LaserVision, CD, CD ROM, y discos grabables grandes y pequeños, el haz lo genera un láser semiconductor de arseniuro de galio.

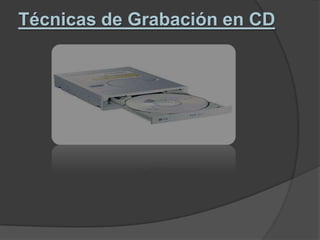

26. Técnicas de Grabación en CD

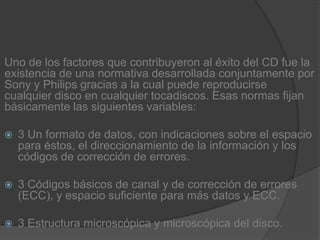

27. Uno de los factores que contribuyeron al éxito del CD fue la existencia de una normativa desarrollada conjuntamente por Sony y Philips gracias a la cual puede reproducirse cualquier disco en cualquier tocadiscos. Esas normas fijan básicamente las siguientes variables:3 Un formato de datos, con indicaciones sobre el espacio para éstos, el direccionamiento de la información y los códigos de corrección de errores.3 Códigos básicos de canal y de corrección de errores (ECC), y espacio suficiente para más datos y ECC.3 Estructura microscópica y microscópica del disco.

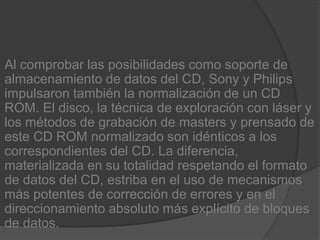

28. Al comprobar las posibilidades como soporte de almacenamiento de datos del CD, Sony y Philips impulsaron también la normalización de un CD ROM. El disco, la técnica de exploración con láser y los métodos de grabación de masters y prensado de este CD ROM normalizado son idénticos a los correspondientes del CD. La diferencia, materializada en su totalidad respetando el formato de datos del CD, estriba en el uso de mecanismos más potentes de corrección de errores y en el direccionamiento absoluto más explícito de bloques de datos.

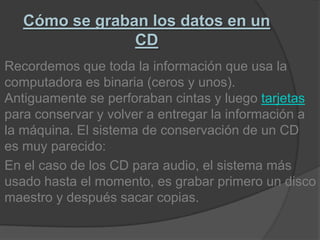

29. Cómo se graban los datos en un CDRecordemos que toda la información que usa la computadora es binaria (ceros y unos). Antiguamente se perforaban cintas y luego tarjetas para conservar y volver a entregar la información a la máquina. El sistema de conservación de un CD es muy parecido:En el caso de los CD para audio, el sistema más usado hasta el momento, es grabar primero un disco maestro y después sacar copias.

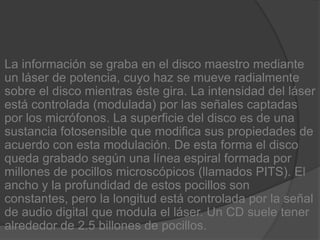

30. La información se graba en el disco maestro mediante un láser de potencia, cuyo haz se mueve radialmente sobre el disco mientras éste gira. La intensidad del láser está controlada (modulada) por las señales captadas por los micrófonos. La superficie del disco es de una sustancia fotosensible que modifica sus propiedades de acuerdo con esta modulación. De esta forma el disco queda grabado según una línea espiral formada por millones de pocillos microscópicos (llamados PITS). El ancho y la profundidad de estos pocillos son constantes, pero la longitud está controlada por la señal de audio digital que modula el láser. Un CD suele tener alrededor de 2.5 billones de pocillos.

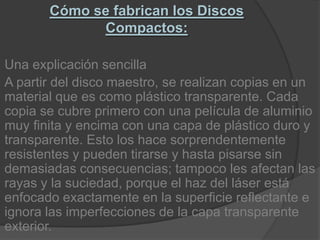

31. Cómo se fabrican los Discos Compactos:Una explicación sencillaA partir del disco maestro, se realizan copias en un material que es como plástico transparente. Cada copia se cubre primero con una película de aluminio muy finita y encima con una capa de plástico duro y transparente. Esto los hace sorprendentemente resistentes y pueden tirarse y hasta pisarse sin demasiadas consecuencias; tampoco les afectan las rayas y la suciedad, porque el haz del láser está enfocado exactamente en la superficie reflectante e ignora las imperfecciones de la capa transparente exterior.

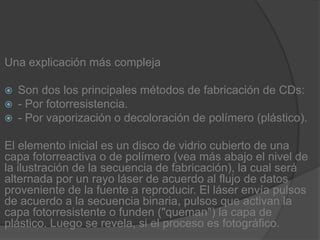

32. Una explicación más complejaSon dos los principales métodos de fabricación de CDs:- Por fotorresistencia.- Por vaporización o decoloración de polímero (plástico).El elemento inicial es un disco de vidrio cubierto de una capa fotorreactiva o de polímero (vea más abajo el nivel de la ilustración de la secuencia de fabricación), la cual será alternada por un rayo láser de acuerdo al flujo de datos proveniente de la fuente a reproducir. El láser envía pulsos de acuerdo a la secuencia binaria, pulsos que activan la capa fotorresistente o funden ("queman") la capa de plástico. Luego se revela, si el proceso es fotográfico.

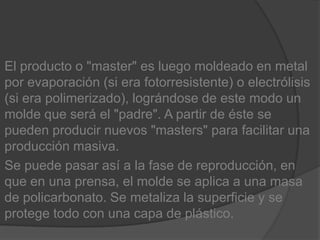

33. El producto o "master" es luego moldeado en metal por evaporación (si era fotorresistente) o electrólisis (si era polimerizado), lográndose de este modo un molde que será el "padre". A partir de éste se pueden producir nuevos "masters" para facilitar una producción masiva.Se puede pasar así a la fase de reproducción, en que en una prensa, el molde se aplica a una masa de policarbonato. Se metaliza la superficie y se protege todo con una capa de plástico.

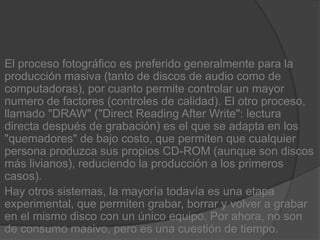

34. El proceso fotográfico es preferido generalmente para la producción masiva (tanto de discos de audio como de computadoras), por cuanto permite controlar un mayor numero de factores (controles de calidad). El otro proceso, llamado "DRAW" ("Direct Reading AfterWrite": lectura directa después de grabación) es el que se adapta en los "quemadores" de bajo costo, que permiten que cualquier persona produzca sus propios CD-ROM (aunque son discos más livianos), reduciendo la producción a los primeros casos).Hay otros sistemas, la mayoría todavía es una etapa experimental, que permiten grabar, borrar y volver a grabar en el mismo disco con un único equipo. Por ahora, no son de consumo masivo, pero es una cuestión de tiempo.

35. DVD

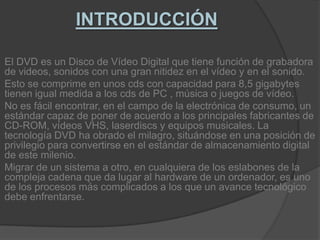

36. INTRODUCCIÓNEl DVD es un Disco de Vídeo Digital que tiene función de grabadora de videos, sonidos con una gran nitidez en el vídeo y en el sonido.Esto se comprime en unos cds con capacidad para 8,5 gigabytes tienen igual medida a los cds de PC , música o juegos de vídeo.No es fácil encontrar, en el campo de la electrónica de consumo, un estándar capaz de poner de acuerdo a los principales fabricantes de CD-ROM, vídeos VHS, laserdiscs y equipos musicales. La tecnología DVD ha obrado el milagro, situándose en una posición de privilegio para convertirse en el estándar de almacenamiento digital de este milenio.Migrar de un sistema a otro, en cualquiera de los eslabones de la compleja cadena que da lugar al hardware de un ordenador, es uno de los procesos más complicados a los que un avance tecnológico debe enfrentarse.

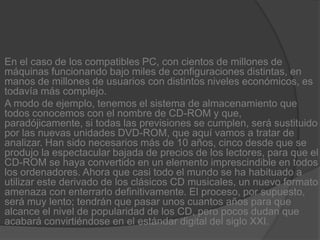

37. En el caso de los compatibles PC, con cientos de millones de máquinas funcionando bajo miles de configuraciones distintas, en manos de millones de usuarios con distintos niveles económicos, es todavía más complejo.A modo de ejemplo, tenemos el sistema de almacenamiento que todos conocemos con el nombre de CD-ROM y que, paradójicamente, si todas las previsiones se cumplen, será sustituido por las nuevas unidades DVD-ROM, que aquí vamos a tratar de analizar. Han sido necesarios más de 10 años, cinco desde que se produjo la espectacular bajada de precios de los lectores, para que el CD-ROM se haya convertido en un elemento imprescindible en todos los ordenadores. Ahora que casi todo el mundo se ha habituado a utilizar este derivado de los clásicos CD musicales, un nuevo formato amenaza con enterrarlo definitivamente. El proceso, por supuesto, será muy lento; tendrán que pasar unos cuantos años para que alcance el nivel de popularidad de los CD, pero pocos dudan que acabará convirtiéndose en el estándar digital del siglo XXI.

38. HISTORIA DVDEl DVD es el trabajo de muchas compañías y mucha gente. En un principio estaban dos propuestas competidoras. El formato MMCD que estaba respaldado por Sony, Philips, y otros. El formato competidor SD estaba respaldado por Toshiba, Matsushita, Time Warner y otros. Un grupo de compañías de ordenadores/computadoras liderados por IBM insistió en que los proponentes del DVD se pusiesen de acuerdo en un estándar único.El formato combinado de DVD se anuncio en septiembre de 1995 evitando una confusión y repetición de gastos como fue la batalla VHS sobre BetaMax o la batalla por el sonido cuadrafónico de 1970s.

39. Ninguna compañía es "dueña" del DVD. La especificación oficial fue desarrollado por un consorcio de 10 compañías: Hitachi, JVC, Matsushita, Mitsubishi, Philips, Pioneer, Sony, Thomson, Time Warner, y Toshiba. También contribuyeron representantes de muchas compañías en varios grupos de trabajo. Time Warner registro originariamente el logo del DVD, y lo ha asignado desde entonces a la DVD Format/Logo Licensing Corporation. El termino "DVD" es muy común como para que sea una marca registrada o propietario.ECMA ha desarrollado estándares internacionales para el DVD-ROM (la parte 1, la parte mas pequeña de la especificación DVD), Macrovisión licencia su tecnología analógica de sistemas anti-grabación a los fabricantes .

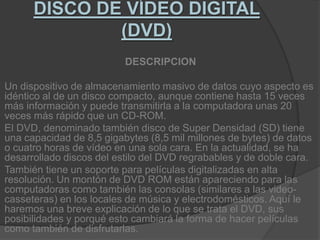

40. DISCO DE VÍDEO DIGITAL (DVD)DESCRIPCIONUn dispositivo de almacenamiento masivo de datos cuyo aspecto es idéntico al de un disco compacto, aunque contiene hasta 15 veces más información y puede transmitirla a la computadora unas 20 veces más rápido que un CD-ROM.El DVD, denominado también disco de Super Densidad (SD) tiene una capacidad de 8,5 gigabytes (8,5 mil millones de bytes) de datos o cuatro horas de vídeo en una sola cara. En la actualidad, se ha desarrollado discos del estilo del DVD regrabables y de doble cara.También tiene un soporte para películas digitalizadas en alta resolución. Un montón de DVD ROM están apareciendo para las computadoras como también las consolas (similares a las video-casseteras) en los locales de música y electrodomésticos. Aquí le haremos una breve explicación de lo que se trata el DVD, sus posibilidades y porqué esto cambiará la forma de hacer películas como también de disfrutarlas.

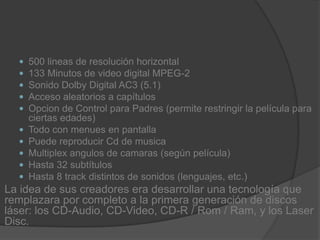

41. 500 lineas de resolución horizontal133 Minutos de video digital MPEG-2Sonido Dolby Digital AC3 (5.1)Acceso aleatorios a capítulosOpcion de Control para Padres (permite restringir la película para ciertas edades)Todo con menues en pantallaPuede reproducir Cd de musicaMultiplex angulos de camaras (según película)Hasta 32 subtítulosHasta 8 track distintos de sonidos (lenguajes, etc.)La idea de sus creadores era desarrollar una tecnología que remplazara por completo a la primera generación de discos láser: los CD-Audio, CD-Video, CD-R / Rom / Ram, y los Laser Disc.

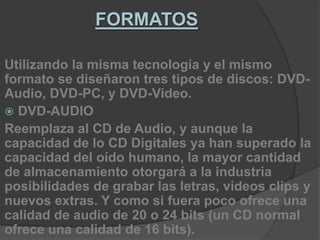

42. FORMATOSUtilizando la misma tecnología y el mismo formato se diseñaron tres tipos de discos: DVD-Audio, DVD-PC, y DVD-Video.DVD-AUDIOReemplaza al CD de Audio, y aunque la capacidad de lo CD Digitales ya han superado la capacidad del oído humano, la mayor cantidad de almacenamiento otorgará a la industria posibilidades de grabar las letras, videos clips y nuevos extras. Y como si fuera poco ofrece una calidad de audio de 20 o 24 bits (un CD normal ofrece una calidad de 16 bits).

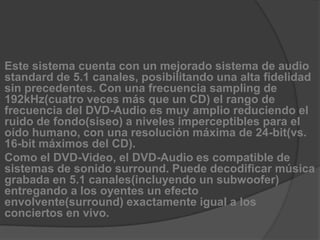

43. Este sistema cuenta con un mejorado sistema de audio standard de 5.1 canales, posibilitando una alta fidelidad sin precedentes. Con una frecuencia sampling de 192kHz(cuatro veces más que un CD) el rango de frecuencia del DVD-Audio es muy amplio reduciendo el ruido de fondo(siseo) a niveles imperceptibles para el oído humano, con una resolución máxima de 24-bit(vs. 16-bit máximos del CD).Como el DVD-Video, el DVD-Audio es compatible de sistemas de sonido surround. Puede decodificar música grabada en 5.1 canales(incluyendo un subwoofer) entregando a los oyentes un efecto envolvente(surround) exactamente igual a los conciertos en vivo.

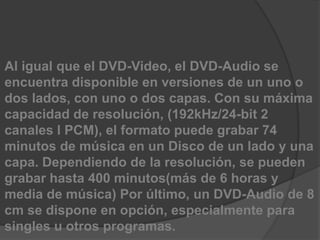

44. Al igual que el DVD-Video, el DVD-Audio se encuentra disponible en versiones de un uno o dos lados, con uno o dos capas. Con su máxima capacidad de resolución, (192kHz/24-bit 2 canales l PCM), el formato puede grabar 74 minutos de música en un Disco de un lado y una capa. Dependiendo de la resolución, se pueden grabar hasta 400 minutos(más de 6 horas y media de música) Por último, un DVD-Audio de 8 cm se dispone en opción, especialmente para singles u otros programas.

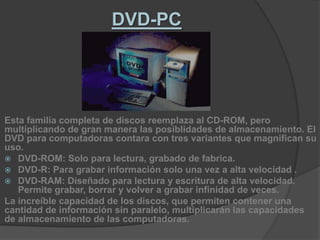

45. DVD-PCEsta familia completa de discos reemplaza al CD-ROM, pero multiplicando de gran manera las posiblidades de almacenamiento. El DVD para computadoras contara con tres variantes que magnifican su uso.DVD-ROM: Solo para lectura, grabado de fabrica.DVD-R: Para grabar información solo una vez a alta velocidad .DVD-RAM: Diseñado para lectura y escritura de alta velocidad. Permite grabar, borrar y volver a grabar infinidad de veces.La increíble capacidad de los discos, que permiten contener una cantidad de información sin paralelo, multiplicarán las capacidades de almacenamiento de las computadoras.

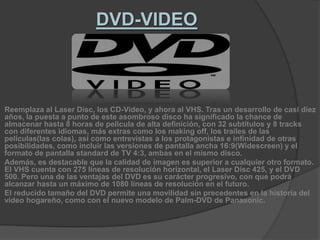

46. DVD-VIDEOReemplaza al Laser Disc, los CD-Video, y ahora al VHS. Tras un desarrollo de casi diez años, la puesta a punto de este asombroso disco ha significado la chance de almacenar hasta 8 horas de pelicula de alta definición, con 32 subtítulos y 8 tracks con diferentes idiomas, más extras como los making off, los trailes de las películas(las colas), así como entrevistas a los protagonistas e infinidad de otras posibilidades, como incluir las versiones de pantalla ancha 16:9(Widescreen) y el formato de pantalla standard de TV 4:3, ambas en el mismo disco.Además, es destacable que la calidad de imagen es superior a cualquier otro formato. El VHS cuenta con 275 líneas de resolución horizontal, el Laser Disc 425, y el DVD 500. Pero una de las ventajas del DVD es su carácter progresivo, con que podrá alcanzar hasta un máximo de 1080 líneas de resolución en el futuro.El reducido tamaño del DVD permite una movilidad sin precedentes en la historia del vídeo hogareño, como con el nuevo modelo de Palm-DVD de Panasonic.

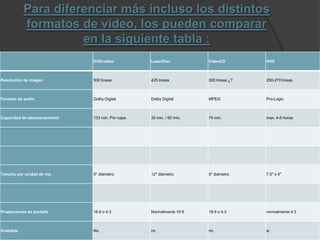

47. Para diferenciar más incluso los distintos formatos de vídeo, los pueden comparar en la siguiente tabla :

48. CARACTERISTICAS FISICASUn disco DVD es similar en sus dimensiones a la de los actuales CD’s pero en su interior puede albergar una película al completo con sonido digital multicanal, o bien muchas horas de música en alta fidelidad, así como bastantes GB’s de datos.Los DVDs logran su mayor capacidad de cuatro maneras distintas.Los primeros dos métodos sacan provecho de las mejoradas técnicas de manufacturación y de los lásers de menor longitud de onda. Tanto los CDs como los DVDs guardan la información en la forma de "hoyos" (pits) microscópicos que representan unos y ceros binarios.Los pits de los datos en un DVD están separadas 0’74µm frente a los 1’6 µm(micrones) de un CD, así mismo las pistas se juntan pasando de los 0’83µm a los 0’4µm o 0’44µm de un DVD. Para leer estos pits más pequeños y pistas más apretadas, DVD emplea un láser rojo con una longitud de onda de entre 635 y 650 nanometros; las unidades de CD-ROM usan un láser infrarrojo de 780 nanometros.Todo esto proporciona una capacidad de almacenaje muy alta llegando a los 4’7GB en una sola capa. Así mismo las lentes del láser han sido dotadas de una superior apertura numérica, resultando un haz mucho más fino (ver Tabla Comparativa entre el CD-ROM y el DVD-ROM). Sin embargo, conscientes de la continua demanda por medios de almacenamiento masivo, los diseñadores de DVD adoptaron dos estrategias adicionales: dobles capas (dual layering) y dobles caras (double sides). Cada mejoramiento es opcional.

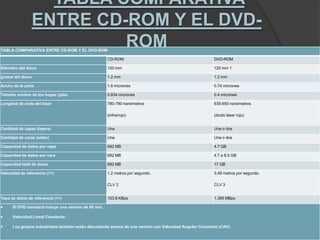

49. TABLA COMPARATIVA ENTRE CD-ROM Y EL DVD-ROM

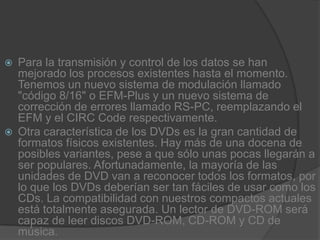

50. Para la transmisión y control de los datos se han mejorado los procesos existentes hasta el momento. Tenemos un nuevo sistema de modulación llamado "código 8/16" o EFM-Plus y un nuevo sistema de corrección de errores llamado RS-PC, reemplazando el EFM y el CIRC Code respectivamente.Otra característica de los DVDs es la gran cantidad de formatos físicos existentes. Hay más de una docena de posibles variantes, pese a que sólo unas pocas llegarán a ser populares. Afortunadamente, la mayoría de las unidades de DVD van a reconocer todos los formatos, por lo que los DVDs deberían ser tan fáciles de usar como los CDs. La compatibilidad con nuestros compactos actuales está totalmente asegurada. Un lector de DVD-ROM será capaz de leer discos DVD-ROM, CD-ROM y CD de música.

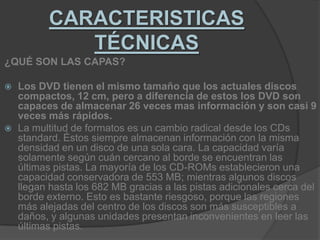

51. CARACTERISTICAS TÉCNICAS¿QUÉ SON LAS CAPAS?Los DVD tienen el mismo tamaño que los actuales discos compactos, 12 cm, pero a diferencia de estos los DVD son capaces de almacenar 26 veces mas información y son casi 9 veces más rápidos.La multitud de formatos es un cambio radical desde los CDs standard. Éstos siempre almacenan información con la misma densidad en un disco de una sola cara. La capacidad varía solamente según cuán cercano al borde se encuentran las últimas pistas. La mayoría de los CD-ROMs establecieron una capacidad conservadora de 553 MB; mientras algunos discos llegan hasta los 682 MB gracias a las pistas adicionales cerca del borde externo. Esto es bastante riesgoso, porque las regiones más alejadas del centro de los discos son más susceptibles a daños, y algunas unidades presentan inconvenientes en leer las últimas pistas.

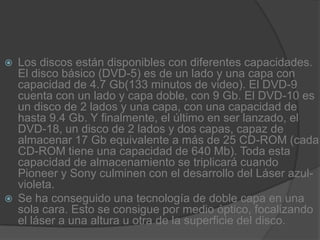

52. Los discos están disponibles con diferentes capacidades. El disco básico (DVD-5) es de un lado y una capa con capacidad de 4.7 Gb(133 minutos de video). El DVD-9 cuenta con un lado y capa doble, con 9 Gb. El DVD-10 es un disco de 2 lados y una capa, con una capacidad de hasta 9.4 Gb. Y finalmente, el último en ser lanzado, el DVD-18, un disco de 2 lados y dos capas, capaz de almacenar 17 Gb equivalente a más de 25 CD-ROM (cada CD-ROM tiene una capacidad de 640 Mb). Toda esta capacidad de almacenamiento se triplicará cuando Pioneer y Sony culminen con el desarrollo del Láser azul-violeta.Se ha conseguido una tecnología de doble capa en una sola cara. Esto se consigue por medio óptico, focalizando el láser a una altura u otra de la superficie del disco.

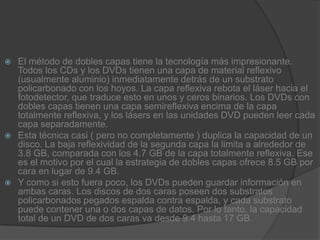

53. El método de dobles capas tiene la tecnología más impresionante. Todos los CDs y los DVDs tienen una capa de material reflexivo (usualmente aluminio) inmediatamente detrás de un substrato policarbonado con los hoyos. La capa reflexiva rebota el láser hacia el fotodetector, que traduce esto en unos y ceros binarios. Los DVDs con dobles capas tienen una capa semireflexiva encima de la capa totalmente reflexiva, y los lásers en las unidades DVD pueden leer cada capa separadamente.Esta técnica casi ( pero no completamente ) duplica la capacidad de un disco. La baja reflexividad de la segunda capa la limita a alrededor de 3.8 GB, comparada con los 4.7 GB de la capa totalmente reflexiva. Ese es el motivo por el cual la estrategia de dobles capas ofrece 8.5 GB por cara en lugar de 9.4 GB.Y como si esto fuera poco, los DVDs pueden guardar información en ambas caras. Los discos de dos caras poseen dos substratos policarbonados pegados espalda contra espalda, y cada substrato puede contener una o dos capas de datos. Por lo tanto, la capacidad total de un DVD de dos caras va desde 9.4 hasta 17 GB.

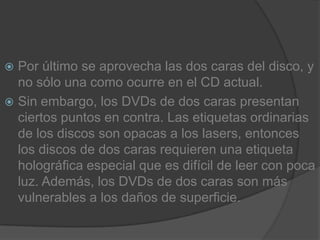

54. Por último se aprovecha las dos caras del disco, y no sólo una como ocurre en el CD actual.Sin embargo, los DVDs de dos caras presentan ciertos puntos en contra. Las etiquetas ordinarias de los discos son opacas a los lasers, entonces los discos de dos caras requieren una etiqueta holográfica especial que es difícil de leer con poca luz. Además, los DVDs de dos caras son más vulnerables a los daños de superficie.

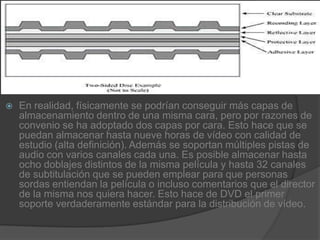

55. En realidad, físicamente se podrían conseguir más capas de almacenamiento dentro de una misma cara, pero por razones de convenio se ha adoptado dos capas por cara. Esto hace que se puedan almacenar hasta nueve horas de vídeo con calidad de estudio (alta definición). Además se soportan múltiples pistas de audio con varios canales cada una. Es posible almacenar hasta ocho doblajes distintos de la misma película y hasta 32 canales de subtitulación que se pueden emplear para que personas sordas entiendan la película o incluso comentarios que el director de la misma nos quiera hacer. Esto hace de DVD el primer soporte verdaderamente estándar para la distribución de vídeo.

56. En el cuadro pueden observar las características detalladas de los diferentes tipos de modelos de DVD´s, en la segunda parte corresponde a discos de 80 mm(2,4 pulgadas), que no son muy corrientes y solo han salido a la venta unos pocos Discos, por lo que ni siquiera se toman en cuenta.

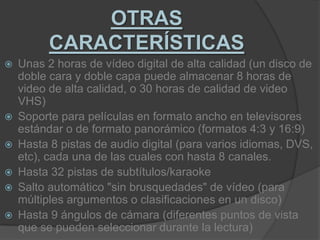

57. OTRAS CARACTERÍSTICAS Unas 2 horas de vídeo digital de alta calidad (un disco de doble cara y doble capa puede almacenar 8 horas de video de alta calidad, o 30 horas de calidad de video VHS)Soporte para películas en formato ancho en televisores estándar o de formato panorámico (formatos 4:3 y 16:9)Hasta 8 pistas de audio digital (para varios idiomas, DVS, etc), cada una de las cuales con hasta 8 canales.Hasta 32 pistas de subtítulos/karaokeSalto automático "sin brusquedades" de vídeo (para múltiples argumentos o clasificaciones en un disco)Hasta 9 ángulos de cámara (diferentes puntos de vista que se pueden seleccionar durante la lectura)

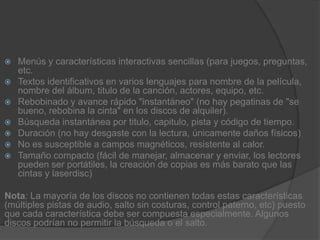

58. Menús y características interactivas sencillas (para juegos, preguntas, etc.Textos identificativos en varios lenguajes para nombre de la película, nombre del álbum, titulo de la canción, actores, equipo, etc.Rebobinado y avance rápido "instantáneo" (no hay pegatinas de "se bueno, rebobina la cinta" en los discos de alquiler).Búsqueda instantánea por titulo, capitulo, pista y código de tiempo.Duración (no hay desgaste con la lectura, únicamente daños físicos)No es susceptible a campos magnéticos, resistente al calor.Tamaño compacto (fácil de manejar, almacenar y enviar, los lectores pueden ser portátiles, la creación de copias es más barato que las cintas y laserdisc)Nota: La mayoría de los discos no contienen todas estas características (múltiples pistas de audio, salto sin costuras, control paterno, etc) puesto que cada característica debe ser compuesta especialmente. Algunos discos podrían no permitir la búsqueda o el salto.

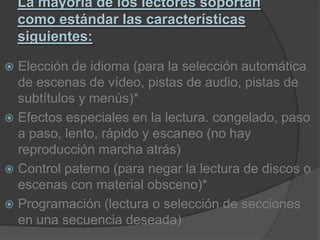

59. La mayoría de los lectores soportan como estándar las características siguientes:Elección de idioma (para la selección automática de escenas de vídeo, pistas de audio, pistas de subtítulos y menús)*Efectos especiales en la lectura. congelado, paso a paso, lento, rápido y escaneo (no hay reproducción marcha atrás)Control paterno (para negar la lectura de discos o escenas con material obsceno)*Programación (lectura o selección de secciones en una secuencia deseada)

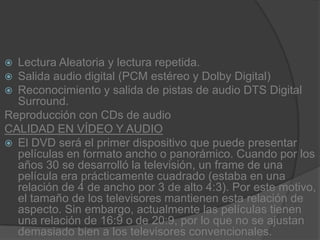

60. Lectura Aleatoria y lectura repetida.Salida audio digital (PCM estéreo y Dolby Digital)Reconocimiento y salida de pistas de audio DTS Digital Surround.Reproducción con CDs de audioCALIDAD EN VÍDEO Y AUDIOEl DVD será el primer dispositivo que puede presentar películas en formato ancho o panorámico. Cuando por los años 30 se desarrolló la televisión, un frame de una película era prácticamente cuadrado (estaba en una relación de 4 de ancho por 3 de alto 4:3). Por este motivo, el tamaño de los televisores mantienen esta relación de aspecto. Sin embargo, actualmente las películas tienen una relación de 16:9 o de 20:9, por lo que no se ajustan demasiado bien a los televisores convencionales.

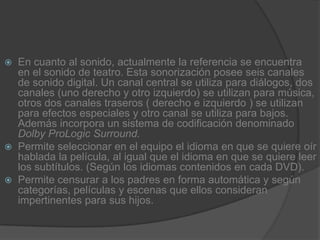

61. En cuanto al sonido, actualmente la referencia se encuentra en el sonido de teatro. Esta sonorización posee seis canales de sonido digital. Un canal central se utiliza para diálogos, dos canales (uno derecho y otro izquierdo) se utilizan para música, otros dos canales traseros ( derecho e izquierdo ) se utilizan para efectos especiales y otro canal se utiliza para bajos. Además incorpora un sistema de codificación denominado Dolby ProLogic Surround.Permite seleccionar en el equipo el idioma en que se quiere oír hablada la película, al igual que el idioma en que se quiere leer los subtítulos. (Según los idiomas contenidos en cada DVD).Permite censurar a los padres en forma automática y según categorías, películas y escenas que ellos consideran impertinentes para sus hijos.

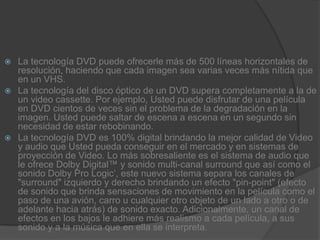

62. La tecnología DVD puede ofrecerle más de 500 líneas horizontales de resolución, haciendo que cada imagen sea varias veces más nítida que en un VHS.La tecnología del disco óptico de un DVD supera completamente a la de un video cassette. Por ejemplo, Usted puede disfrutar de una película en DVD cientos de veces sin el problema de la degradación en la imagen. Usted puede saltar de escena a escena en un segundo sin necesidad de estar rebobinando.La tecnología DVD es 100% digital brindando la mejor calidad de Video y audio que Usted pueda conseguir en el mercado y en sistemas de proyección de Video. Lo más sobresaliente es el sistema de audio que le ofrece Dolby Digital™ y sonido multi-canal surround que así como el sonido Dolby Pro Logic’, este nuevo sistema separa los canales de "surround" izquierdo y derecho brindando un efecto "pin-point" (efecto de sonido que brinda sensaciones de movimiento en la película como el paso de una avión, carro u cualquier otro objeto de un lado a otro o de adelante hacia atrás) de sonido exacto. Adicionalmente, un canal de efectos en los bajos le adhiere más realismo a cada película, a sus sonido y a la música que en ella se interpreta.

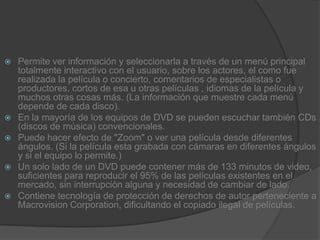

63. Permite ver información y seleccionarla a través de un menú principal totalmente interactivo con el usuario, sobre los actores, el como fue realizada la película o concierto, comentarios de especialistas o productores, cortos de esa u otras películas , idiomas de la película y muchos otras cosas más. (La información que muestre cada menú depende de cada disco).En la mayoría de los equipos de DVD se pueden escuchar también CDs (discos de música) convencionales.Puede hacer efecto de "Zoom" o ver una película desde diferentes ángulos. (Si la película esta grabada con cámaras en diferentes ángulos y si el equipo lo permite.)Un solo lado de un DVD puede contener más de 133 minutos de video, suficientes para reproducir el 95% de las películas existentes en el mercado, sin interrupción alguna y necesidad de cambiar de lado.Contiene tecnología de protección de derechos de autor perteneciente a Macrovision Corporation, dificultando el copiado ilegal de películas.

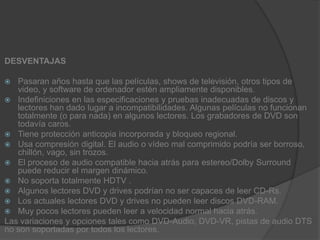

64. DESVENTAJASPasaran años hasta que las películas, shows de televisión, otros tipos de video, y software de ordenador estén ampliamente disponibles.Indefiniciones en las especificaciones y pruebas inadecuadas de discos y lectores han dado lugar a incompatibilidades. Algunas películas no funcionan totalmente (o para nada) en algunos lectores. Los grabadores de DVD son todavía caros.Tiene protección anticopia incorporada y bloqueo regional.Usa compresión digital. El audio o vídeo mal comprimido podría ser borroso, chillón, vago, sin trozos.El proceso de audio compatible hacia atrás para estereo/Dolby Surround puede reducir el margen dinámico.No soporta totalmente HDTV .Algunos lectores DVD y drives podrían no ser capaces de leer CD-Rs.Los actuales lectores DVD y drives no pueden leer discos DVD-RAM.Muy pocos lectores pueden leer a velocidad normal hacia atrás.Las variaciones y opciones tales como DVD-Audio, DVD-VR, pistas de audio DTS no son soportadas por todos los lectores.

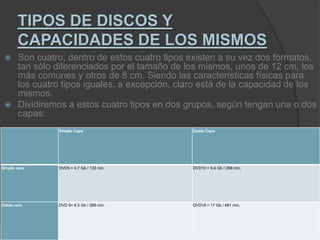

65. TIPOS DE DISCOS Y CAPACIDADES DE LOS MISMOSSon cuatro, dentro de estos cuatro tipos existen a su vez dos formatos, tan sólo diferenciados por el tamaño de los mismos, unos de 12 cm, los más comunes y otros de 8 cm. Siendo las características físicas para los cuatro tipos iguales, a excepción, claro está de la capacidad de los mismos.Dividiremos a estos cuatro tipos en dos grupos, según tengan una o dos capas:

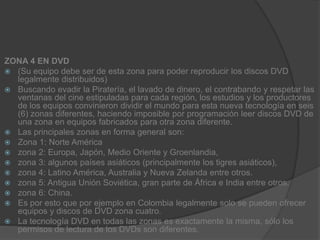

66. ZONA 4 EN DVD(Su equipo debe ser de esta zona para poder reproducir los discos DVD legalmente distribuidos)Buscando evadir la Piratería, el lavado de dinero, el contrabando y respetar las ventanas del cine estipuladas para cada región, los estudios y los productores de los equipos convinieron dividir el mundo para esta nueva tecnología en seis (6) zonas diferentes, haciendo imposible por programación leer discos DVD de una zona en equipos fabricados para otra zona diferente.Las principales zonas en forma general son:Zona 1: Norte Américazona 2: Europa, Japón, Medio Oriente y Groenlandia,zona 3: algunos países asiáticos (principalmente los tigres asiáticos),zona 4: Latino América, Australia y Nueva Zelanda entre otros.zona 5: Antigua Unión Soviética, gran parte de África e India entre otros.zona 6: China.Es por esto que por ejemplo en Colombia legalmente solo se pueden ofrecer equipos y discos de DVD zona cuatro.La tecnología DVD en todas las zonas es exactamente la misma, sólo los permisos de lectura de los DVDs son diferentes.

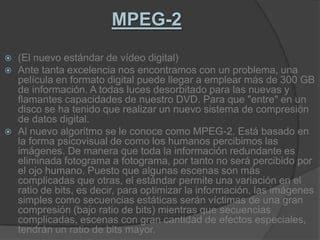

67. MPEG-2(El nuevo estándar de vídeo digital)Ante tanta excelencia nos encontramos con un problema, una película en formato digital puede llegar a emplear más de 300 GB de información. A todas luces desorbitado para las nuevas y flamantes capacidades de nuestro DVD. Para que "entre" en un disco se ha tenido que realizar un nuevo sistema de compresión de datos digital.Al nuevo algoritmo se le conoce como MPEG-2. Está basado en la forma psicovisual de como los humanos percibimos las imágenes. De manera que toda la información redundante es eliminada fotograma a fotograma, por tanto no será percibido por el ojo humano. Puesto que algunas escenas son más complicadas que otras, el estándar permite una variación en el ratio de bits, es decir, para optimizar la información, las imágenes simples como secuencias estáticas serán víctimas de una gran compresión (bajo ratio de bits) mientras que secuencias complicadas, escenas con gran cantidad de efectos especiales, tendrán un ratio de bits mayor.

68. Los ratios de compresión serán 4 :2 :0.La salida máxima de un DVD con audio, vídeo e información auxiliar es de 10’08Mbps (Megabits por segundo), siendo el promedio de 4’692Mbps. Un CD de audio tiene una salida fija de 1’41Mbps.Con todo esto tenemos que un DVD de una cara y una sola capa puede almacenar hasta 133 minutos de vídeo de muy alta calidad (superior a la de un Laserdisc), así como diversos sistemas multicanal de audio como Dolby Surround, Pro-Logic, Dolby Digital (AC-3), DTS,... (pudiéndose incluir hasta 3 de los mismos). El 90% de los actuales filmes se pueden almacenar utilizando una sola capa de un DVD.

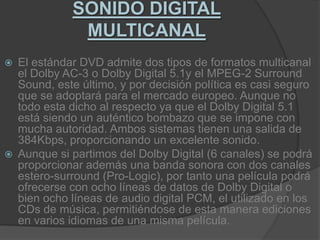

69. SONIDO DIGITAL MULTICANALEl estándar DVD admite dos tipos de formatos multicanal el Dolby AC-3 o Dolby Digital 5.1y el MPEG-2 Surround Sound, este último, y por decisión política es casi seguro que se adoptará para el mercado europeo. Aunque no todo esta dicho al respecto ya que el Dolby Digital 5.1 está siendo un auténtico bombazo que se impone con mucha autoridad. Ambos sistemas tienen una salida de 384Kbps, proporcionando un excelente sonido.Aunque si partimos del Dolby Digital (6 canales) se podrá proporcionar además una banda sonora con dos canales estero-surround (Pro-Logic), por tanto una película podrá ofrecerse con ocho líneas de datos de Dolby Digital o bien ocho líneas de audio digital PCM, el utilizado en los CDs de música, permitiéndose de esta manera ediciones en varios idiomas de una misma película.

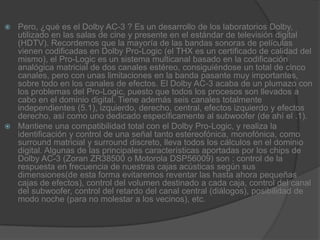

70. Pero, ¿qué es el Dolby AC-3 ? Es un desarrollo de los laboratorios Dolby, utilizado en las salas de cine y presente en el estándar de televisión digital (HDTV). Recordemos que la mayoría de las bandas sonoras de películas vienen codificadas en Dolby Pro-Logic (el THX es un certificado de calidad del mismo), el Pro-Logic es un sistema multicanal basado en la codificación analógica matricial de dos canales estéreo, consiguiéndose un total de cinco canales, pero con unas limitaciones en la banda pasante muy importantes, sobre todo en los canales de efectos. El Dolby AC-3 acaba de un plumazo con los problemas del Pro-Logic, puesto que todos los procesos son llevados a cabo en el dominio digital. Tiene además seis canales totalmente independientes (5.1), izquierdo, derecho, central, efectos izquierdo y efectos derecho, así como uno dedicado específicamente al subwoofer (de ahí el .1).Mantiene una compatibilidad total con el Dolby Pro-Logic, y realiza la identificación y control de una señal tanto estereofónica, monofónica, como surround matricial y surround discreto, lleva todos los cálculos en el dominio digital. Algunas de las principales características aportadas por los chips de Dolby AC-3 (Zoran ZR38500 o Motorola DSP56009) son : control de la respuesta en frecuencia de nuestras cajas acústicas según sus dimensiones(de esta forma evitaremos reventar las hasta ahora pequeñas cajas de efectos), control del volumen destinado a cada caja, control del canal del subwoofer, control del retardo del canal central (diálogos), posibilidad de modo noche (para no molestar a los vecinos), etc.

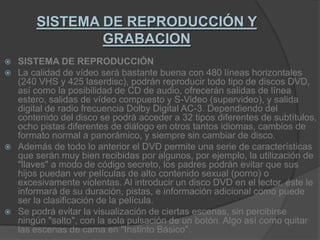

71. SISTEMA DE REPRODUCCIÓN Y GRABACIONSISTEMA DE REPRODUCCIÓNLa calidad de vídeo será bastante buena con 480 líneas horizontales (240 VHS y 425 laserdisc), podrán reproducir todo tipo de discos DVD, así como la posibilidad de CD de audio, ofrecerán salidas de línea estero, salidas de vídeo compuesto y S-Video (supervideo), y salida digital de radio frecuencia Dolby Digital AC-3. Dependiendo del contenido del disco se podrá acceder a 32 tipos diferentes de subtítulos, ocho pistas diferentes de diálogo en otros tantos idiomas, cambios de formato normal a panorámico, y siempre sin cambiar de disco.Además de todo lo anterior el DVD permite una serie de características que serán muy bien recibidas por algunos, por ejemplo, la utilización de "llaves" a modo de código secreto, los padres podrán evitar que sus hijos puedan ver películas de alto contenido sexual (porno) o excesivamente violentas. Al introducir un disco DVD en el lector, éste le informará de su duración, pistas, e información adicional como puede ser la clasificación de la película.Se podrá evitar la visualización de ciertas escenas, sin percibirse ningún "salto", con la sola pulsación de un botón. Algo así como quitar las escenas de cama en "Instinto Básico".

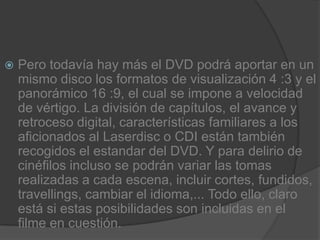

72. Pero todavía hay más el DVD podrá aportar en un mismo disco los formatos de visualización 4 :3 y el panorámico 16 :9, el cual se impone a velocidad de vértigo. La división de capítulos, el avance y retroceso digital, características familiares a los aficionados al Laserdisc o CDI están también recogidos el estandar del DVD. Y para delirio de cinéfilos incluso se podrán variar las tomas realizadas a cada escena, incluir cortes, fundidos, travellings, cambiar el idioma,... Todo ello, claro está si estas posibilidades son incluidas en el filme en cuestión.

73. SISTEMAS DE GRABACIONTambién esta la pelea por los futuros grabadores de DVD, los estudios no quieren ni oír hablar de ello, pero para la industria informática supondría un salto más que cualitativo como sistema de almacenaje y seguridad. Está claro que mientras un decodificador es relativamente simple un codificador de MPEG-2 no lo es, pero está claro que la industria informática necesita grabadores de DVD para otro tipo de cuestiones. Por ello probablemente los grabadores DVD-R destinados a la industria informática no incluirán un codificador MPEG-2 vía hardware, ni tampoco un desencriptador de los llamados "I-frames". Por tanto estos tardarán en llegar un tiempo por estas razones "políticas".Pero mientras estos llegan, los consumibles hacen su aparición. TDK ha anunciado la disponibilidad de discos DVD para grabar y no una sola vez, sino regrabables. TDK los ha bautizado como DVD-RAM y tienen una capacidad de hasta 1000 grabaciones. TDK ha creado un nuevo material llamado AVIST, un compuesto realizado a base de vanadio, indio, antimonio y telurio.Gracias a este material no será necesario la utilización de láseres más potentes como venía ocurriendo en los CD-R. Los DVD-RAM tendrán una capacidad de 2’6GB, esperando TDK realizar mejoraras en el proceso de fabricación para poder llegar a los 5GB. La puesta a la venta de este producto empezó entre mediados y finales del 97. Así mismo Pioneer ha creado una nueva empresa sita en Barcelona dedicada única y exclusivamente a proporcionar discos DVD para toda Europa. Desde allí se enviarán discos para las empresas cinematográficas y las empresas de software que realicen productos en DVD.

74. CARACTERÍSTICAS LOGICAS DEL DVD-RAMSu capacidad es de 2.6 Gb frente a los 4.7 Gb de los DVD-ROM, esto es debido a la estructura dividida en zonas, un mayor espacio entre pistas, más bits de información, lo que reduce el espacio disponible para datos.Como ventaja usa el sistema de giro ZCLV que mantiene constante la velocidad de giro en cualquier parte del disco, mantiene los mismos parámetros de longitud de sectores, código de modulación, longitud de onda del láser y sistema de corrección de errores que el DVD-ROM, lo que facilitará una compatibilidad futura. Por el momento los DVD-ROM no pueden leer DVD-RAM.

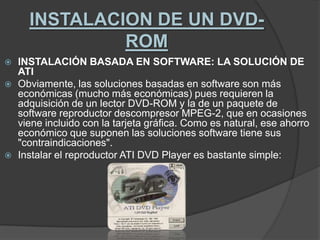

75. INSTALACION DE UN DVD-ROMINSTALACIÓN BASADA EN SOFTWARE: LA SOLUCIÓN DE ATIObviamente, las soluciones basadas en software son más económicas (mucho más económicas) pues requieren la adquisición de un lector DVD-ROM y la de un paquete de software reproductor descompresor MPEG-2, que en ocasiones viene incluido con la tarjeta gráfica. Como es natural, ese ahorro económico que suponen las soluciones software tiene sus "contraindicaciones".Instalar el reproductor ATI DVD Player es bastante simple:

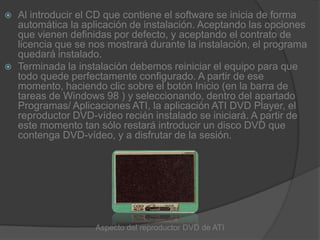

76. Al introducir el CD que contiene el software se inicia de forma automática la aplicación de instalación. Aceptando las opciones que vienen definidas por defecto, y aceptando el contrato de licencia que se nos mostrará durante la instalación, el programa quedará instalado.Terminada la instalación debemos reiniciar el equipo para que todo quede perfectamente configurado. A partir de ese momento, haciendo clic sobre el botón Inicio (en la barra de tareas de Windows 98 ) y seleccionando, dentro del apartado Programas/ Aplicaciones ATI, la aplicación ATI DVD Player, el reproductor DVD-vídeo recién instalado se iniciará. A partir de este momento tan sólo restará introducir un disco DVD que contenga DVD-vídeo, y a disfrutar de la sesión.Aspecto del reproductor DVD de ATI

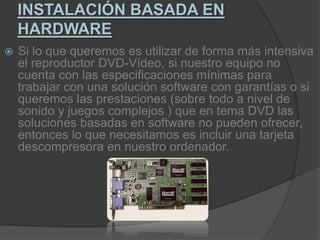

77. INSTALACIÓN BASADA EN HARDWARESi lo que queremos es utilizar de forma más intensiva el reproductor DVD-Vídeo, si nuestro equipo no cuenta con las especificaciones mínimas para trabajar con una solución software con garantías o si queremos las prestaciones (sobre todo a nivel de sonido y juegos complejos ) que en tema DVD las soluciones basadas en software no pueden ofrecer, entonces lo que necesitamos es incluir una tarjeta descompresora en nuestro ordenador.

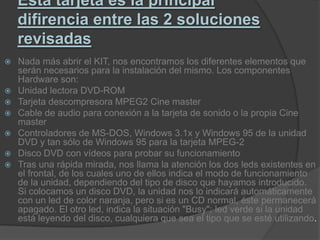

78. Esta tarjeta es la principal difirencia entre las 2 soluciones revisadasNada más abrir el KIT, nos encontramos los diferentes elementos que serán necesarios para la instalación del mismo. Los componentes Hardware son:Unidad lectora DVD-ROMTarjeta descompresora MPEG2 Cine masterCable de audio para conexión a la tarjeta de sonido o la propia Cine masterControladores de MS-DOS, Windows 3.1x y Windows 95 de la unidad DVD y tan sólo de Windows 95 para la tarjeta MPEG-2Disco DVD con vídeos para probar su funcionamientoTras una rápida mirada, nos llama la atención los dos leds existentes en el frontal, de los cuales uno de ellos indica el modo de funcionamiento de la unidad, dependiendo del tipo de disco que hayamos introducido. Si colocamos un disco DVD, la unidad nos lo indicará automáticamente con un led de color naranja, pero si es un CD normal, éste permanecerá apagado. El otro led, indica la situación "Busy"; led verde si la unidad está leyendo del disco, cualquiera que sea el tipo que se esté utilizando.

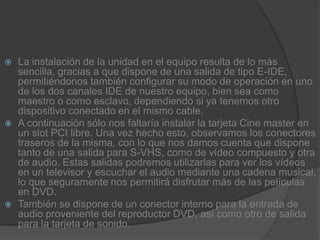

79. La instalación de la unidad en el equipo resulta de lo más sencilla, gracias a que dispone de una salida de tipo E-IDE, permitiéndonos también configurar su modo de operación en uno de los dos canales IDE de nuestro equipo, bien sea como maestro o como esclavo, dependiendo si ya tenemos otro dispositivo conectado en el mismo cable.A continuación sólo nos faltaría instalar la tarjeta Cine master en un slot PCI libre. Una vez hecho esto, observamos los conectores traseros de la misma, con lo que nos damos cuenta que dispone tanto de una salida para S-VHS, como de vídeo compuesto y otra de audio. Estas salidas podremos utilizarlas para ver los vídeos en un televisor y escuchar el audio mediante una cadena musical, lo que seguramente nos permitirá disfrutar más de las películas en DVD.También se dispone de un conector interno para la entrada de audio proveniente del reproductor DVD, así como otro de salida para la tarjeta de sonido.
