1. Electricidad Estática
Dayana Arcila Osorno.
Juan C. Echeverri Arenas.
Colegio Nacional Académico
10.1
Matinal
Sena
Cartago-Valle
14/06/2012
1

2. Tabla de Contenido
pág.
Introducción
1. Justificación.…………………………………………………………. 4
2. Objetivos………………………………………………………………. 5
2.1 Generales………..………………………………………............ 5
2.2 Específicos...……………………………………………………. 5
3. ¿Qué es la Electricidad Estática?................................................. 6
4. ¿Peligro de la Electricidad Estática?............................................7
5. ¿Qué es y para que sirve una pulsera antiestática?.................... 8
6. ¿Por qué se debe utilizar la pulsera antiestática?........................ 9
7. ¿Cómo se construye una pulsera antiestática y que material se
necesita?...................................................................................... 10
8. ¿Por qué no es conveniente arreglar un computador sentados en
una silla RIMAX?................ ………………………………………. 12
9. Conclusiones……………………………………………………….. 13
10. Bibliografía…………………………………………………………….14
2

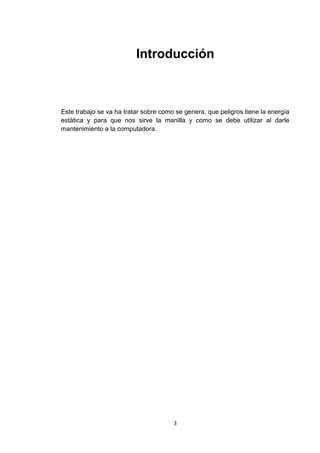

3. Introducción
Este trabajo se va ha tratar sobre como se genera, que peligros tiene la energía
estática y para que nos sirve la manilla y como se debe utilizar al darle
mantenimiento a la computadora.
3

4. Justificación
Nosotros vamos a realizar este trabajo con el fin de adquirir conocimiento sobre
la energía estática y sobre todo como debemos hacerle mantenimiento a un
computador con la manilla antiestática y también vamos a aprender como
hacerla.
4

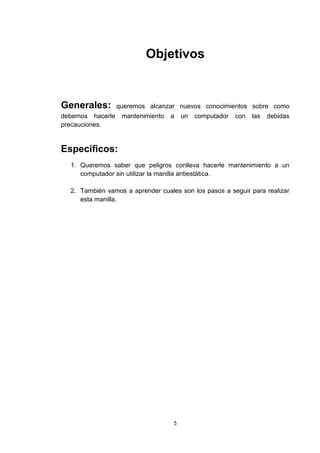

5. Objetivos
Generales: queremos alcanzar nuevos conocimientos sobre como
debemos hacerle mantenimiento a un computador con las debidas
precauciones.
Específicos:
1. Queremos saber que peligros conlleva hacerle mantenimiento a un
computador sin utilizar la manilla antiestática.
2. También vamos a aprender cuales son los pasos a seguir para realizar
esta manilla.
5

6. ¿Qué es la Electricidad Estática?
La electricidad estática es un fenómeno que se debe a una acumulación de
cargas eléctricas en un objeto. Esta acumulación puede dar lugar a
una descarga eléctrica cuando dicho objeto se pone en contacto con otro.
Por qué estática: La electricidad toma el nombre de estática cuando se
encuentra en la superficie de un cuerpo no conductor donde queda atrapada o
desde donde no se puede escapar. La electricidad en un cuerpo conductor que
está en contacto con materiales no conductores, tampoco puede escapar y, por
consiguiente, se convierte en estática.
La electricidad estática se produce cuando ciertos materiales se frotan uno
contra el otro, como lana contra plástico o las suelas de zapatos contra la
alfombra, donde el proceso de frotamiento causa que se retiren los electrones
de la superficie de un material y se reubiquen en la superficie del otro material
que ofrece niveles energéticos más favorables, o cuando partículas ionizadas
se depositan en un material.
Al frotar dos objetos no conductores se genera una gran cantidad de
electricidad estática. Este efecto no se debe a la fricción pues dos superficies
no conductoras pueden cargarse por efecto de posarse una sobre la otra. Se
debe a que al frotar dos objetos aumenta el contacto entre las dos
superficies. Algunos ejemplos de estas sustancias son el caucho, el plástico o
el vidrio. Los objetos conductores raramente generan desequilibrios de cargas,
excepto, por ejemplo: cuando una superficie metálica recibe el impacto de un
sólido o un líquido no conductor. La carga que se transfiere durante la
electrificación por contacto se almacena a la superficie de cada objeto, a fin de
estar lo más separada posible y así reducir la repulsión entre las cargas.
6

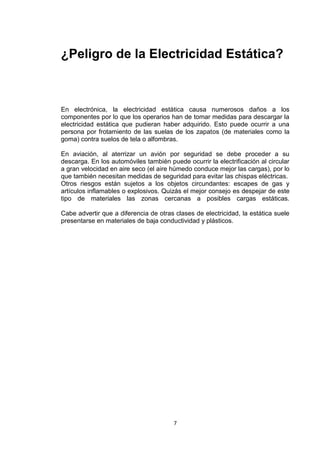

7. ¿Peligro de la Electricidad Estática?
En electrónica, la electricidad estática causa numerosos daños a los
componentes por lo que los operarios han de tomar medidas para descargar la
electricidad estática que pudieran haber adquirido. Esto puede ocurrir a una
persona por frotamiento de las suelas de los zapatos (de materiales como la
goma) contra suelos de tela o alfombras.
En aviación, al aterrizar un avión por seguridad se debe proceder a su
descarga. En los automóviles también puede ocurrir la electrificación al circular
a gran velocidad en aire seco (el aire húmedo conduce mejor las cargas), por lo
que también necesitan medidas de seguridad para evitar las chispas eléctricas.
Otros riesgos están sujetos a los objetos circundantes: escapes de gas y
artículos inflamables o explosivos. Quizás el mejor consejo es despejar de este
tipo de materiales las zonas cercanas a posibles cargas estáticas.
Cabe advertir que a diferencia de otras clases de electricidad, la estática suele
presentarse en materiales de baja conductividad y plásticos.
7

8. ¿Qué es y para qué sirve una
Pulsera Antiestática?
Una pulsera antiestática consiste en un conductor que permite la descarga de
la electricidad estática que nuestro cuerpo genera o recibe por el roce con ropa,
muebles o el suelo. Aunque esa electricidad estática es de bajo voltaje y
amperaje es superior a lo que normalmente toleran los circuitos de una
computadora, que operan en promedio a no más de 12 voltios.
Si se da mantenimiento a una computadora y se tocarán sus circuitos pero no
se dispone de una pulsera antiestática conviene entonces estar parado en una
superficie aislante, así como usar ropa que no genere ese tipo de estática. La
ropa de lana, por ejemplo es un peligro para los circuitos de nuestro equipo.
Esta pulsera se utiliza para realizar la descarga de la electricidad estática de
nuestro cuerpo a tierra y quedemos descargados de esa nociva "carga" que
puede afectar mucho las partes de un PC. Por supuesto que debe tener una
buena conexión a tierra.
Dicha corriente puede inutilizar y no servir para más nada a un micro, a una
placa madre, etc. y eso sería muy doloroso.
8

9. ¿Por qué se debe utilizar la Pulsera
Antiestática?
Se debe utilizar para que no se afecten los componentes electrónicos, porque
nuestro cuerpo contiene carga, a veces en exceso.
Esta pulsera se utiliza para realizar la descarga de la electricidad estática de
nuestro cuerpo a tierra y quedemos descargados de esa nociva "carga" que
puede afectar mucho las partes de un pc. Por supuesto que debe tener una
buena conexión a tierra.
Dicha corriente puede inutilizar y no servir para más nada a un micro, a una
placa madre, etc.
9

10. ¿Cómo se construye una Pulsera
Antiestática y que material se necesita?
Materiales:
 Cinta grod (o similar)
 cable eléctrico de 2mm
 cable telefónico espiralado
 automático
 resistencia 1Mohm
 pinza tipo cocodrilo
 velcro (o abrojo)
 termocontraible
 estaño
 hilo y aguja
Como primer paso, tomamos la cinta gros (similar a la utilizada en bolsos y
mochilas) y la medimos en nuestra muñeca, esta debe ser cortada (la cinta ;)
entre 3 y 5cm mas largo, para poder ser utilizada por otras personas.
Luego coseremos el velcro (o abrojo), en ambos extremos y en lados opuestos
para que al girarla sobre nuestra muñeca esta se ajuste.
En este punto tenemos dos opciones, uno soldarle a la parte del automático
que va en la cinta dos, tres o cuatro cables flexibles de cobre, de unos 10 o
12cm y luego coserlos a la cinta.
Aclaración el automático no debe ser plástico ni de aluminio, debe ser de
acero, cobre o bronce.
10

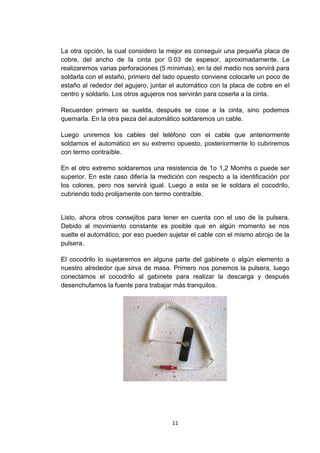

11. La otra opción, la cual considero la mejor es conseguir una pequeña placa de
cobre, del ancho de la cinta por 0.03 de espesor, aproximadamente. Le
realizaremos varias perforaciones (5 mínimas), en la del medio nos servirá para
soldarla con el estaño, primero del lado opuesto conviene colocarle un poco de
estaño al rededor del agujero, juntar el automático con la placa de cobre en el
centro y soldarlo. Los otros agujeros nos servirán para coserla a la cinta.
Recuerden primero se suelda, después se cose a la cinta, sino podemos
quemarla. En la otra pieza del automático soldaremos un cable.
Luego uniremos los cables del teléfono con el cable que anteriormente
soldamos el automático en su extremo opuesto, posteriormente lo cubriremos
con termo contraíble.
En el otro extremo soldaremos una resistencia de 1o 1,2 Momhs o puede ser
superior. En este caso difería la medición con respecto a la identificación por
los colores, pero nos servirá igual. Luego a esta se le soldara el cocodrilo,
cubriendo todo prolijamente con termo contraíble.
Listo, ahora otros consejitos para tener en cuenta con el uso de la pulsera.
Debido al movimiento constante es posible que en algún momento se nos
suelte el automático, por eso pueden sujetar el cable con el mismo abrojo de la
pulsera.
El cocodrilo lo sujetaremos en alguna parte del gabinete o algún elemento a
nuestro alrededor que sirva de masa. Primero nos ponemos la pulsera, luego
conectamos el cocodrilo al gabinete para realizar la descarga y después
desenchufamos la fuente para trabajar más tranquilos.
11

12. ¿Por qué no es conveniente arreglar un
computador sentados en una silla RIMAX?
Como la silla es de plástico estaríamos ahilados de la tierra y no nos
descargaríamos y recibiríamos toda la carga estática, también la silla produce
energía estática y dañaríamos el PC. Estas sillas son echas de un material
aislante (no conductor) lo que hace que al tener contacto con ella la persona
quede cargada de electricidad.
12

13. Conclusiones
Podemos concluir que la electricidad estática se produce cuando se frotan
materiales uno contra el otro.
Y que la pulsera antiestática nos sirve para descargar la electricidad que
obtiene nuestros cuerpos cuando lo rosamos con otros elementos.
13

14. Bibliografía
http://es.wikipedia.org/wiki/Electricidad_est%C3%A1tica
14
