Electro (1).pptx
- 1.
- 2. GENERALIDADES 1 Registra la actividadelectrica generada por el corazon durante un determinado periodo de tiempo. 3 En el ECG pueden identificarse diversos datos de anormalidad. 2 Resultado de la desporalización y repolarización del mismo.

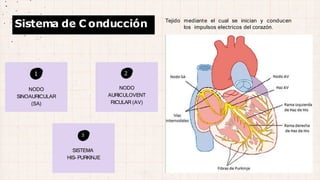

- 3. 1 NODO SINOAURICULAR (SA) 2 NODO AURICULOVENT RICULAR (AV) 3 SISTEMA HIS- PURKINJE Sistemade C onducción Tejido mediante el cual se inician y conducen los impulsos electricos del corazón.
- 4. 6 estándar Unipolares 1 2 Derivaciones 6precordiales Bipolares V1, V2, V3, V4, V5, V6. aVR, aVL, aVF I, II, III
- 5.
- 6.
- 7.
- 10.
- 11. Onda P Primera onda. Representala desporalización auricular. Ascendente en la mayoria de las derivaciones, excepto en aVR. Incrementa en la presencia de hipertrofia en las aurículas.
- 12. I ntervalo PR Período entreel comienzo de la despolarización auricular y la despolarización ventricular. En condiciones normales, dura entre 0,10 y 0,20 segundos. Su prolongación define el bloqueo auriculoventricular de primer grado.
- 13. Complejo QRS Despolarización ventricular. -ONDAQ: deflexión descendente inicial y su duración normal es < 0,05 segundos. - ONDA R: primera deflexión ascendente. -ONDA S: segunda deflexión descendente en presencia de onda Q y la primera deflexión descendente cuando no se encuentra onda Q.
- 14. I ntervalo Q T Períodoentre el comienzo de la despolarización ventricular y el final de la repolarización ventricular. Numerosos fármacos están implicados en la prolongación del intervalo QT
- 15. Segmento ST Repolarización temprana infartode ventricular Isquemia e miocardio Aneurisma izquierdo Pericarditis Hiperpotasemia Hipopotasemia Digoxina Isquemia subendocárdica Despolarización completa del miocardio ventricular. Es horizontal y se ubica a lo largo de la línea basal. Elevación: Depresión:
- 16. Onda T Refleja larepolarización ventricular. Suele ser regular y redondeada. De baja amplitud en pacientes con hipopotasemia e hipomagnesemia. Alta y "picuda" en individuos con hiperpotasemia, hipocalcemia e hipertrofia ventricular izquierda.
- 17. Onda U Habitualmente positiva Deescasa amplitud. Aparece sobre todo en derivaciones precordiales inmediatamente detrás de la onda T. En la hipopotasemia moderada o severa y en el tratamiento con digoxina es típico la presencia de ondas U prominentes
- 18. Cálculo de lafrecuencia cardiaca. 1 Secuencia para leer el ECG 2 - se calcula al medur ubtervalos entre latidos R-R -Cuenta el # de cuadros (0.20 seg) y dividelos entre 300. - Si no hay trazos identicos: - Selecciona 30 cuadros grandes (6 seg). -Localiza el # de complejos QRS y multiplicalos por 10. Ánálisis del ritmo cardiaco - Es el ritmo sinusal y tiene las siguientes características: 1.Ondas P de morfología normal positivas en DII, DIII y aVF, y negativas en aVR. 2. Frecuencia cardíaca entre 60 y 100 lpm. 3. El intervalo RRdebe ser regular. 4.Todo complejo QRS debe estar precedido por una onda P
- 19. Secuencia para leerel ECG EJECARDIACO 3 - Se usa el sistema de referencia hexaxial (plano frontal con las derivaciones de los miembros)., -Un eje cardíaco normal se encuentra entre -30° y 120° - Observar los complejos QRS de las derivaciones DI y aVF. Si en ambas derivaciones el trazo es positivo, el eje cardíaco se encuentra entre 0° y 90°
- 20. Secuencia para leerel ECG Análisis de ondas, segmentos e intervalos 4 Este paso corresponde a medir la duración y amplitud de los componentes del trazo electrocardiográfico (ondas, segmentos e intervalos)
- 21. Indicaciones frecuentes El ECG esuna prueba sencilla, rápida y fácil que se puede realizar de screening para la detección de patología cardíaca. Preoperatorio Arritmias: alteraciones en el ritmo cardíaco. Dolor torácico. Estado de las cavidades cardíacas. Pacientes con factores de riesgo cardiovascular. Alteraciones del trazado de origen farmacológico o metabólico. Estudio del soplo. Seguimiento de dispositivos tipo marcapasos.
