1. ELECTROCARDIOGRAMA NORMALDR OSCAR RODRIGUEZ F.CARDIOLOGOSERVICIO CARDIOLOGIA HNAAA.

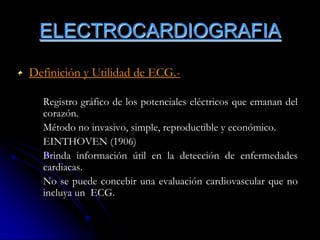

2. Definición y Utilidad de ECG.-Registro gráfico de los potenciales eléctricos que emanan del corazón. Método no invasivo, simple, reproductible y económico. EINTHOVEN (1906) Brinda información útil en la detección de enfermedades cardiacas. No se puede concebir una evaluación cardiovascular que no incluya un ECG.ELECTROCARDIOGRAFIA

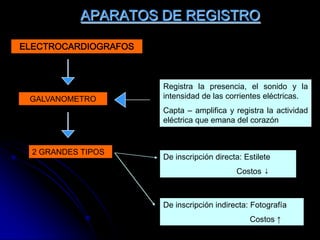

3. APARATOS DE REGISTROELECTROCARDIOGRAFOSRegistra la presencia, el sonido y la intensidad de las corrientes eléctricas.Capta – amplifica y registra la actividad eléctrica que emana del corazónGALVANOMETRO2 GRANDES TIPOSDe inscripción directa: Estilete Costos ↓De inscripción indirecta: Fotografía Costos ↑

4. APARATOS DE REGISTROELECTRODOS METALICOS.-Indispensables para la conexión entre el paciente y galvanómetroCABLES.- Que conectan los electrodos con la máquina. Suelen fabricarse de distintos colores y con las iniciales de las palabras inglesas que corresponden a su ubicación:LA :Left Arm - AmarilloRA :Right Arm - RojoLF :Left foot - NegroRF :Right Foot - VerdeC : Chest - Blanco o gris

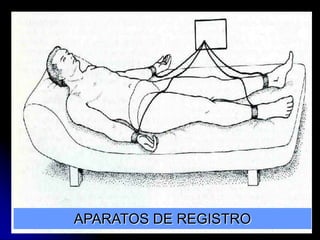

5. APARATOS DE REGISTRO

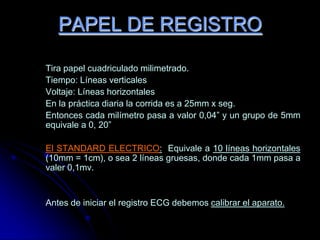

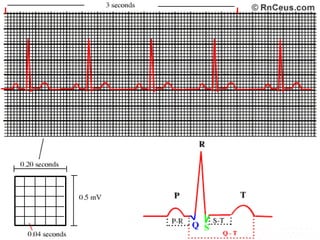

6. PAPEL DE REGISTRO Tira papel cuadriculado milimetrado. Tiempo: Líneas verticales Voltaje: Líneas horizontales En la práctica diaria la corrida es a 25mm x seg. Entonces cada milímetro pasa a valor 0,04” y un grupo de 5mm equivale a 0, 20”El STANDARD ELECTRICO: Equivale a 10 líneas horizontales (10mm = 1cm), o sea 2 líneas gruesas, donde cada 1mm pasa a valer 0,1mv. Antes de iniciar el registro ECG debemos calibrar el aparato.

8. PAPEL DE REGISTRO

9. PRESENTACION DE UN ECG Y SUS DERIVACIONES

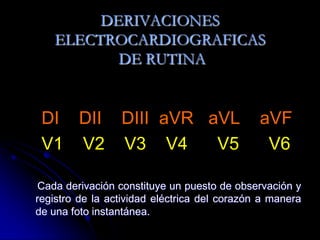

10. DI DII DIII aVR aVL aVFV1 V2 V3 V4 V5 V6Cada derivación constituye un puesto de observación y registro de la actividad eléctrica del corazón a manera de una foto instantánea.DERIVACIONES ELECTROCARDIOGRAFICAS DE RUTINA

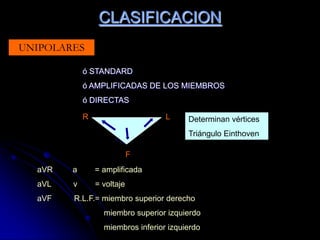

11. CLASIFICACIONUNIPOLARESó STANDARDó AMPLIFICADAS DE LOS MIEMBROSó DIRECTASRLDeterminan vérticesTriángulo EinthovenFaVR a = amplificadaaVL v = voltajeaVF R.L.F.= miembro superior derecho miembro superior izquierdo miembros inferior izquierdo

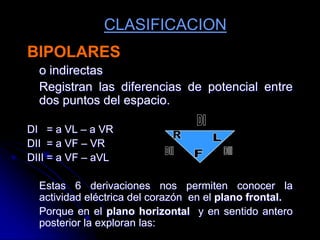

12. CLASIFICACIONBIPOLARES o indirectas Registran las diferencias de potencial entre dos puntos del espacio.DI = a VL – a VRDII = a VF – VRDIII = a VF – aVL Estas 6 derivaciones nos permiten conocer la actividad eléctrica del corazón en el plano frontal. Porque en el plano horizontal y en sentido antero posterior la exploran las:DIRLDIIIDIIF

16. RELACION DE ESTAS DERIVACIONES CON EL CORAZONV1 – V2 = AD – EPIC VD - parte derecha del septum interventricularV3 – V4 = Regiones paraseptalesV5 – V6 = Epicardio VIaVR = Observa interior del corazónAvl y F = Podrán quedarse situadas al frente del VD, VI o a zonas intermedias. Todo dependerá de la posición y rotación del corazón en la caja torácica, la cual varía con el tipo constitucional.

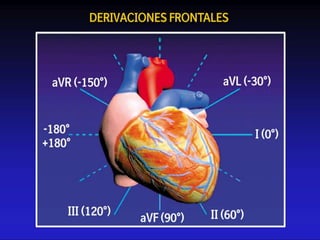

17. RELACIONES DE ESTAS DERIVACIONES CON EL CORAZON

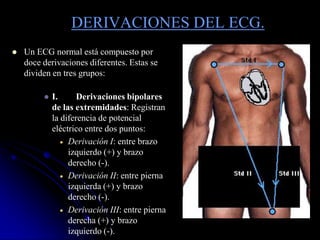

18. DERIVACIONES DEL ECG.Un ECG normal está compuesto por doce derivaciones diferentes. Estas se dividen en tres grupos:I. Derivaciones bipolares de las extremidades: Registran la diferencia de potencial eléctrico entre dos puntos: Derivación I: entre brazo izquierdo (+) y brazo derecho (-).

19. Derivación II: entre pierna izquierda (+) y brazo derecho (-).

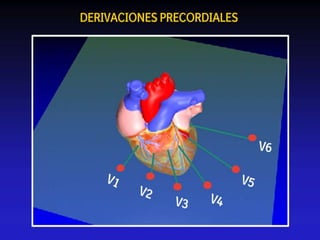

20. Derivación III: entre pierna derecha (+) y brazo izquierdo (-).I. Derivaciones precordiales( de Wilson): el electrodo se coloca en: º

21. ROTACIONES DEL CORAZONHORARIAGiro según manecillas del reloj.Observando al corazón Desde la punta.Invasión del precordio por cavidades derechasANTIHORARIATodo lo contrario.Osea la imagen epicárdica queda confinada al ventrículo izquierdo.

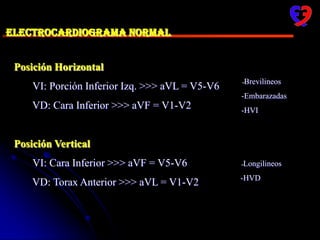

22. Electrocardiograma NormalPosición HorizontalVI: Porción Inferior Izq. >>> aVL = V5-V6 VD: Cara Inferior >>> aVF = V1-V2Posición VerticalVI: Cara Inferior >>> aVF = V5-V6 VD: Torax Anterior >>> aVL = V1-V2-Brevilineos-Embarazadas-HVI-Longilineos-HVD

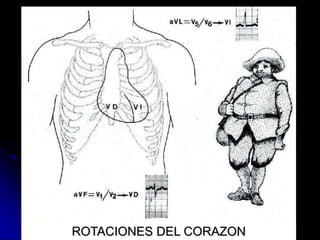

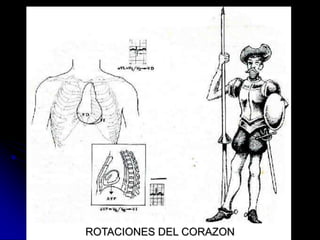

23. ROTACIONES DEL CORAZON

24. ROTACIONES DEL CORAZON

25. ROTACIONES DEL CORAZON

26. GENESIS DEL ECG NORMAL (RESUMEN)

27. SISTEMA ELÉCTRICO DEL CORAZÓN Vista derechaNSAV Rama D

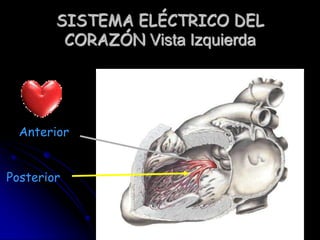

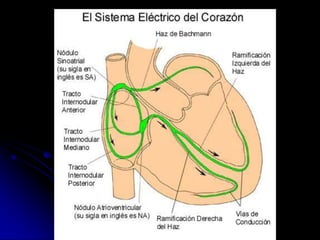

28. SISTEMA ELÉCTRICO DEL CORAZÓN Vista IzquierdaAnteriorPosterior

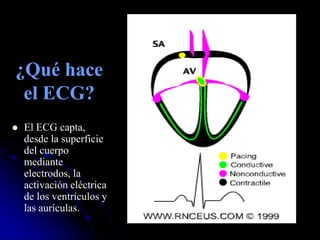

30. ¿Qué hace el ECG?El ECG capta, desde la superficie del cuerpo mediante electrodos, la activación eléctrica de los ventrículos y las aurículas.

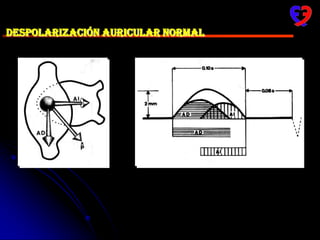

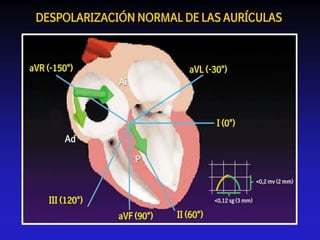

31. Despolarización Auricular Normal

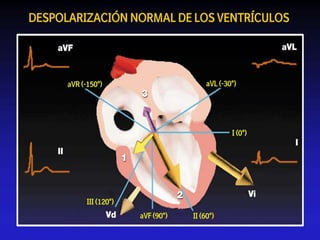

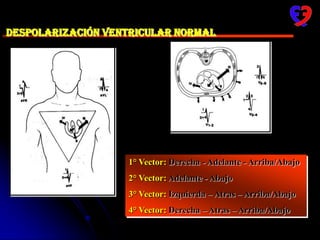

34. Despolarización Ventricular Normal1° Vector:Derecha - Adelante - Arriba/Abajo2° Vector:Adelante - Abajo3° Vector:Izquierda – Atras – Arriba/Abajo4° Vector:Derecha – Atras – Arriba/Abajo

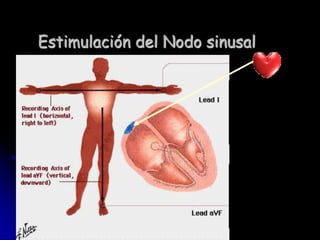

37. Estimulación del Nodo sinusal

38. Secuencia Normal de Despolarización y Repolarización ATRIAL

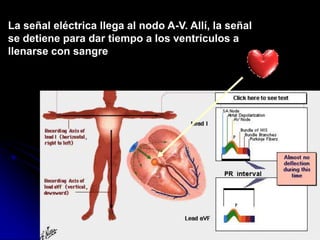

39. La señal eléctrica llega al nodo A-V. Allí, la señal se detiene para dar tiempo a los ventrículos a llenarse con sangre

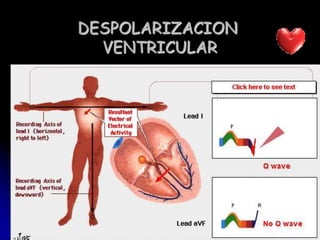

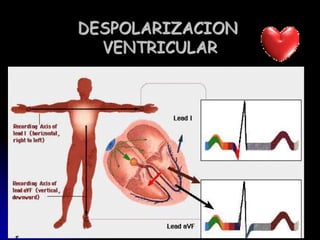

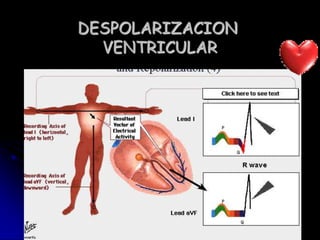

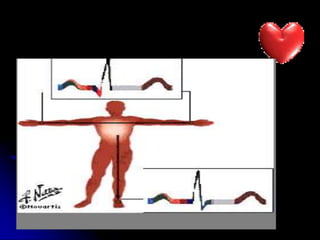

40. DESPOLARIZACION VENTRICULAR

41. DESPOLARIZACION VENTRICULAR

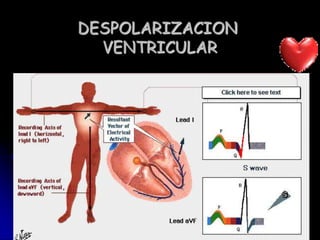

42. DESPOLARIZACION VENTRICULAR

43. DESPOLARIZACION VENTRICULAR

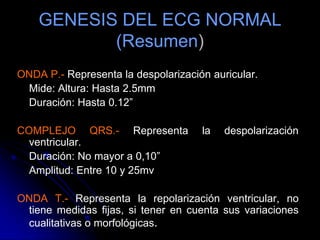

46. GENESIS DEL ECG NORMAL(Resumen)ONDA P.- Representa la despolarización auricular. Mide: Altura: Hasta 2.5mm Duración: Hasta 0.12”COMPLEJO QRS.- Representa la despolarización ventricular. Duración: No mayor a 0,10” Amplitud: Entre 10 y 25mvONDA T.- Representa la repolarización ventricular, no tiene medidas fijas, si tener en cuenta sus variaciones cualitativas o morfológicas.

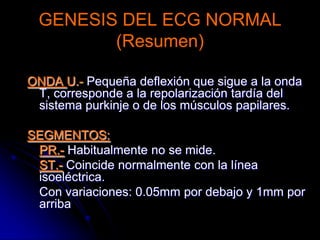

47. GENESIS DEL ECG NORMAL(Resumen)ONDA U.- Pequeña deflexión que sigue a la onda T, corresponde a la repolarización tardía del sistema purkinje o de los músculos papilares.SEGMENTOS:PR.-Habitualmente no se mide.ST.- Coincide normalmente con la línea isoeléctrica. Con variaciones: 0.05mm por debajo y 1mm por arriba

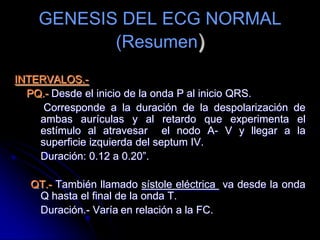

48. GENESIS DEL ECG NORMAL(Resumen)INTERVALOS.-PQ.- Desde el inicio de la onda P al inicio QRS. Corresponde a la duración de la despolarización de ambas aurículas y al retardo que experimenta el estímulo al atravesar el nodo A- V y llegar a la superficie izquierda del septum IV. Duración: 0.12 a 0.20”.QT.- También llamado sístole eléctrica va desde la onda Q hasta el final de la onda T. Duración.- Varíaen relación a la FC.

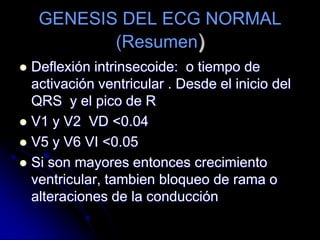

49. GENESIS DEL ECG NORMAL(Resumen)Deflexión intrinsecoide: o tiempo de activación ventricular . Desde el inicio del QRS y el pico de R V1 y V2 VD <0.04V5 y V6 VI <0.05Si son mayores entonces crecimiento ventricular, tambien bloqueo de rama o alteraciones de la conducción

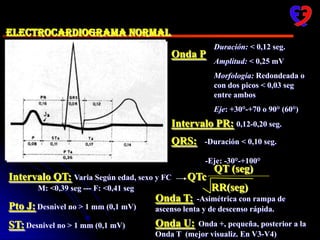

50. Electrocardiograma NormalDuración: < 0,12 seg.Amplitud: < 0,25 mVMorfología: Redondeada o con dos picos < 0,03 seg entre ambosEje: +30°-+70 o 90° (60°)Onda PIntervalo PR:0,12-0,20 seg.QRS:-Duración < 0,10 seg. -Eje: -30°-+100°QT (seg)Intervalo QT:Varia Según edad, sexo y FCQTcRR(seg)M: <0,39 seg --- F: <0,41 segOnda T:-Asimétrica con rampa de ascenso lenta y de descenso rápida.Pto J:Desnivel no > 1 mm (0,1 mV)Onda U:Onda +, pequeña, posterior a la Onda T (mejor visualiz. En V3-V4)ST:Desnivel no > 1 mm (0,1 mV)

51. GENESIS DEL ECG NORMAL(Resumen)EJE ELECTRICO.- Simboliza la síntesis vectorial de la activación de A y V. Depende de la edad y la posición horizontal o vertical del corazón (ligados al tipo constitucional). Con la edad el eje va desplazándose de derecha a izquierda: Nacimiento al año = +60 a 180º 6 meses a adolescencia = + 100º a 30º 16 años a adulto = +110 a 0ºTodo es característico en lo normal.

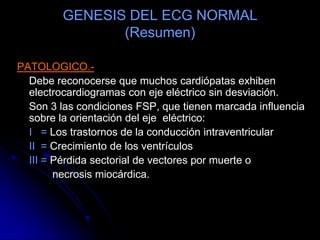

52. GENESIS DEL ECG NORMAL(Resumen)PATOLOGICO.-Debe reconocerse que muchos cardiópatas exhiben electrocardiogramas con eje eléctrico sin desviación. Son 3 las condiciones FSP, que tienen marcada influencia sobre la orientación del eje eléctrico:I = Los trastornos de la conducción intraventricularII = Crecimiento de los ventrículosIII = Pérdida sectorial de vectores por muerte o necrosis miocárdica.

53. GENESIS DEL ECG NORMAL(Resumen)TECNICA PARA LA DETERMINACION DEL EJE ELECTRICO.-Ubicar en el cuadrante del sistema hexaxial donde se encuentra mi corazón, mediante la observación D1 y AVF.Buscar isodifasismo en derivaciones desde D1 a AVF; de existir el eje cardiaco será la proyección perpendicular .De no existir isodifasismo, ubicar las derivaciones que abarcan o están incluidas en el cuadrante de estudio y buscar la desviación con mayor polaridad, sea positiva o negativa

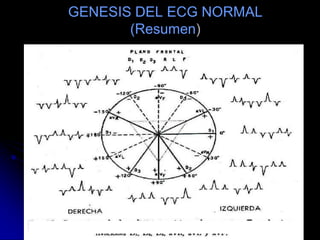

54. GENESIS DEL ECG NORMAL(Resumen)

55. GENESIS DEL ECG NORMAL(Resumen)

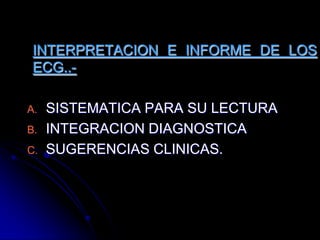

56. INTERPRETACION E INFORME DE LOS ECG..-SISTEMATICA PARA SU LECTURAINTEGRACION DIAGNOSTICASUGERENCIAS CLINICAS.

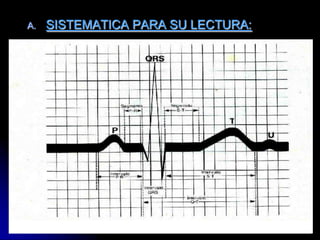

57. SISTEMATICA PARA SU LECTURA: Anotar: Nombre, edad del paciente, fecha y hora del registro. Efectuar una rápida observación en todo el trazado y así tener una idea del mismo. Posteriormente, deberá realizarse una lectura minuciosa y ordenada como se indica.
